BYD比亚迪汽车质量手册模板
比亚迪乘用车说明书
欢迎您选用比亚迪乘用车，为帮助您正确使用和保养车辆，请您务必仔细阅读本手册。
特别说明：比亚迪汽车有限公司建议您选用纯正备件，并按照本手册要求正确使用、维护、修理车辆，使用非纯正备件更换、改装车辆将影响整车的性能，特别是安全性和耐久性，对此产生的车辆损坏及性能问题，均不在保修范围之内。
除此之外对车辆的改装还有可能触犯国家法律法规和当地政府条例。
感谢您选用比亚迪乘用车，欢迎您提出宝贵意见和建议，为了确保更好的为您服务，请务必提供准确的联系方式，如有变更，请及时联系比亚迪汽车授权服务店在系统上更新，同时，请您及时关注国家相关法律和法规及当地政策规定，尽快为车辆上牌，否则可能存在无法上牌风险。
本手册中，注有“温馨提示”、“注意”和“警告”提示的地方，必须小心根据提示的内容来避免受伤或损坏的可能性。
提示类型的表示和使用方法如下所示：本手册中带有“*”标号的描述仅适用于部分车型，使用图片仅采样于其中一个配置，如与您所购车辆有差异，请以实车为准。
2左图所示的安全标记表示“不可以如此做”或“不可以让此发生” 。
本手册的用途在于帮助您正确地使用产品，并不代表对本产品配置及软件版本的任何说明。
有关产品配置和软件版本情况，请查阅与本产品相关合约(若有)，或咨询向您出售产品的销售商。
动力电池回收网点查询请登录比亚迪汽车官网：https:///cn/socialresponsibility/batteryrecycle.html详细的产品使用说明请扫描以下小程序二维码查询：202201版比亚迪汽车工业有限公司版权所有未经比亚迪汽车工业有限公司书面许可不得转载或复印本手册的部分或全部内容翻版必究05比亚迪驱逐舰05混动车型搭载了比亚迪最新的双模系统，系统将发动机、 电机、动力电池融合，在兼顾动力性、经济性、NVH 等关键性能，同时让用户可以拥有EV/HEV 驱动模式及ECO/NORMAL/SPORT 等工作模式的体验。
动力电池为电动机驱动车辆提供电能，同时也可以为12V(伏)启动铁电池充电。
比亚迪S6组合仪表维修手册(可编辑)
比亚迪S6组合仪表维修手册（可编辑）比亚迪S6组合仪表维修手册组合仪表 S6 乘用车维修手册组合仪表组件位置系统框图系统概述诊断流程故障症状表故障诊断码全面诊断流程准备工具拆卸与安装组合仪表 S6 乘用车维修手册组件位置组合仪表 S6 乘用车维修手册系统框图信息表发送节点接收节点信息传输类型 1.左前门状态2.右前门状态3.左后门状态4.右后门状态5.驾驶员安全带开关信号BCM 组合仪表 CAN6.整车状态7.行李箱信号8.智能钥匙系统警告灯信号 9.蜂鸣器控制信号10.电源档位信号1.SRS故障指示灯驱动信号 SRS 组合仪表 CAN2.PAB_SW信号组合开关组合仪表 1.尾灯开关信号 CAN 组合仪表 S6 乘用车维修手册2.近光灯开关信号3.远光灯开关信号4.前雾灯开关信号5.后雾灯开关信号CAN多功能屏 1.调光档位置信号 SRS 1.副驾安全带信号 CAN 组合仪表多媒体系统 1.驻车制动开关信号 CAN多媒体系统、ECM 1.油位信号 CAN 1.探测不到钥匙信号2.钥匙在车内信号Keyless 组合仪表 CAN 3.钥匙在读卡器区域信号 4.钥匙电池电量信号 1.发动机故障 MIL相关故障信号2.冷却液温度错误信号3.车速信号错误信号4.发动机转速错误信号5.EBD故障信号6.ABS故障信号7.发动机转速信号CAN网关组合仪表8.车速信号9.发动机状态信号10.冷却液温度信号 11.Service报警灯12.档位信号13.瞬时燃油量信号 14.燃油消耗总量信号发电系统组合仪表 1.充电系统灯硬线1.左转向信号指示灯灯光系统组合仪表硬线2.右转向信号指示灯组合仪表室内灯系统 1.背光驱动信号硬线组合仪表 S6 乘用车维修手册系统概述本组合仪表是一种液晶式组合仪表,位于驾驶员正前方、转向管柱的上部。
包括安装件和电气连接等部分。
所有组合仪表的电路组成单一线束,用接插件在组合仪表壳体背面连接。
湖南万通汽修学校,比亚迪s8使用手册26
备注：“严酷使用条件”规格，仅适用于在严酷使用条件下使用的汽车。
严酷使用条件包括下列各项： （1） 在多尘地区行驶，或汽车经常暴露在含盐分的空气中或海边；（2） 在凹凸不平的道路、有积水的道路或山路上行驶；（3） 在寒冷地区行驶；（4） 在寒冷季节中，发动机长时间怠速运转或经常短距离行驶；（5） 频繁的使用制动器、经常急刹车；（6） 作为牵引拖车；（7） 作为出租汽车或营运车使用；（8） 在32℃以上的温度，在交通拥挤的市区行驶时间超过总行驶时间的50%；（9） 在30℃以上的温度，以120Km∕小时或更高车速行驶的时间超过总行驶时间的50%；（10） 超负荷行驶。
章节 5 使用建议前言…………………………………………………………………………发动机和底盘………………………………………………………………………电器部件…………………………………………………………………要打开前仓盖，拉一下位于汽车仪表板左侧的手柄1。
前仓盖隐藏装置向上拨一下位于进气格后面的防脱装置，就可以解锁。
抬起前舱盖，直到距离关闭位置上方8英寸（30厘米）处，松手。
由于气弹簧撑杆的作用，它会自行升起。
关闭前舱盖在关闭前舱盖之前，确保没有东西遗留在发动机舱中。
用手将前舱盖慢慢放低，直到距离关闭位置上方8英寸（30厘米）处，松手。
它会由于自重自动关闭。
注意在发动机仓工作的时候一定要小心，冷却风扇会在没有任何提示的情况下运转。
发动机室外观1.散热器和电子风扇总成 Array2.机油位量油尺3.发动机冷却液贮液壶4.机油加油盖5.蓄电池6.冷凝器7.转向液壶。
BYD比亚迪汽车质量手册
B Y D A U T OC O.,L TD 比亚迪汽车有限公司质量手册版本：C质量方针以新求胜以质求存精益管理用户至上签署:7.3 设计和开发7.4 采购7.5 生产和服务提供7.6 监视和测量装置的控制8.1 监视、测量和改进8.2 监视和测量8.3 不合格品处理程序8.4 数据分析8.5 改进1.职责1.1品质部负责手册的拟制。
1.2文控中心负责手册的发放、维护和控制。
1.3管理者代表负责手册的审核。
1.4总裁负责手册的批准。
2.手册的发行和修改2.1手册的发行及版本状况要在封面及每一页中给出, 手册的版本编号按26个英文字母顺序依次递增。
2.2手册中每章的版本通过“修改编号”来控制, 每次修改某章节, 须更新一次该章的修改编号。
2.3当质量手册需要修改时, 由管理者代表或手册编写人修改有关章节，送交总裁签字认可，批准发放。
比亚迪汽车有限公司成立于1997年3月29日，是国家批准的从事汽车开发、研制、设计、生产、销售的现代化企业，拥有自主进出口权。
公司位于西安市高新区新型工业园，地理位置优越，交通便利。
现有员工1400余人，其中高、中级以上技术人员500余人。
公司总裁由比亚迪股份有限公司总裁王传福担任。
比亚迪汽车有限公司是西北唯一的轿车生产企业。
具有国际先进水平的轿车生产“四大工艺”：引进西班牙FAGOR公司的全数控冲压生产线，日本荻原公司设计制造的车身冲压模具和焊接生产线，德国DURR公司设计制造的涂装生产线，关键设备全为引进的总装生产线以及日本万岁公司侧滑、制动、速度表校验以及韩国FORI公司的四轮定位仪、转毂试验台等先进的轿车整车检测线，具备年生产轿车20万辆的综合生产和检测能力。
公司目前生产的车型是自主开发的主导产品QCJ7080、QCJ7081BD1和QCJ7083A、QCJ7111A、QCJ7160A轿车。
QCJ7081BD1、QCJ7083A和QCJ7111A 三种车型自投放市场以来，以其设计紧凑、结构合理、安全可靠、油耗低、性能好和价格低廉而倍受用户青睐，是家庭用车、出租用车和中、小企业11 / 826.产品设计开发部门职责6.1负责新产品、新技术的开发研制工作；6.2负责技术管理体系、产品开发质量控制体系的建立和维护；6.3参与配套件开发的考察，负责新开发配套件的技术认定工作；6.4负责相关技术标准的制定和审核；6.5协助汽车和零部件检测中心作好新产品的定型试验以及产品认证等相关工作，负责其它有关的定期检测试验工作，负责车辆销售的技术咨询工作；6.6负责国家、行业的相关标准的宣贯工作；6.7负责公司技术信息、资料收集、标准化管理及翻译；6.8负责新开发配套件的试装工作，确认试装结果；6.9负责解决生产现场产品技术、质量问题；6.10负责现有产品的技术改进、质量提升，负责技术状态的验证、更改、确认工作；6.11编制、更改认证产品的《产品描述》；6.12协助汽车和零部件检测中心作好新产品的各种型式试验工作。
G3轿车使用手册
比亚迪G3轿车使用手册BYD AUTO CO.LTD前 言欢迎您选用比亚迪G3轿车。
为帮助您正确使用和保养比亚迪G3轿车，请您务必仔细阅读本手册。
比亚迪G3轿车采用电喷发动机，全车电器线路结构复杂，请您切勿自行加装诸如：防盗器、中控门锁、电动摇窗机、音响等各种电器，否则由此引起的故障，将不属于本公司“三包”范畴。
本手册中，注有“安全提示”和“车辆损坏”提示的地方，必须小心根据提示的内容来避免受伤或损坏的可能性。
提示类型的表示和使用方法如下所述： 安全标记本手册中所提供的图片为示意图，仅供参考。
上图所示的安全标记表示“不可以如此做”或“不可以让此发生”。
比亚迪汽车有限公司保留本手册中技术特性和内容的修改权，不受任何约束，也无须事先通知。
感谢您选用比亚迪G3轿车，欢迎您提出宝贵意见和建议。
温馨提示避免危及车辆或人身安全的事项目录比亚迪G3轿车整车参数和车辆识别 (II)1仪器和控制器的操作1 仪表板外观 (1)2 钥匙和车门 (9)3 座椅、安全带、转向盘和后视镜 (29)4. 照明、刮水器和除雾器、车速投影仪 (47)5 仪表和保养提示指示灯 (57)6 驻车制动器 (67)7 汽车音响系统 (73)8 空调系统 (83)9 其他设备 (101)2比亚迪G3轿车驾驶要领 (109)3 起动和驾驶 (121)4发生紧急故障时 (129)5防腐蚀和车身外部保养 (141)6保养须知 (147)7自行保养1 前言 (157)2 发动机和底盘 (163)3 电器部件 (175)8部件规格 (189)比亚迪G3轿车使用手册章节 1-2 仪器和控制器的操作钥匙和车门钥匙 (7)智能进入和起动系统 (13)前车门 (16)防盗系统 (17)起动发动机 (18)3钥匙包括智能钥匙和机械钥匙1．智能钥匙——智能钥匙为所有侧门开锁和闭锁，包括电子智能钥匙和卡式智能钥匙两种。
其中电子智能钥匙可通过遥控按键在远处对车门进行开闭锁，紧急报警和寻车等功能。

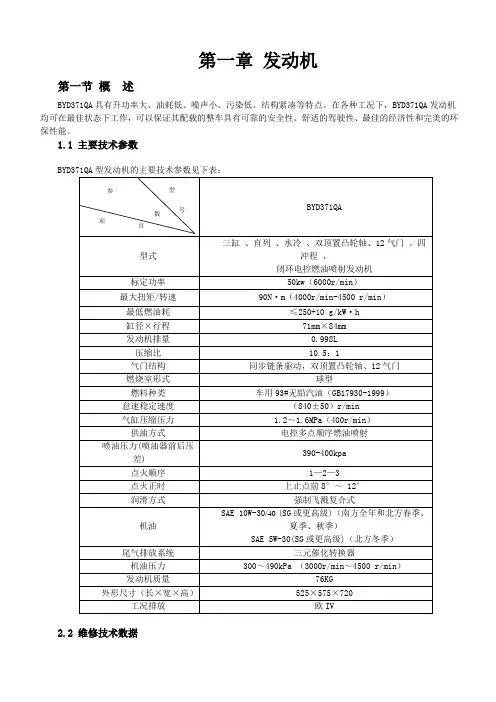

比亚迪F0维修手册_1全新
第一章发动机第一节概述BYD371QA具有升功率大、油耗低、噪声小、污染低、结构紧凑等特点。
在各种工况下，BYD371QA发动机均可在最佳状态下工作，可以保证其配载的整车具有可靠的安全性、舒适的驾驶性、最佳的经济性和完美的环保性能。
1.1主要技术参数2.2 维修技术数据发动机 F0轿车维修手册凸轮轴颈与轴孔间隙0.040～0.074mm进气凸轮轴轴向间隙0.1～0.175mm排气凸轮轴轴向间隙0.1～0.171mm气门系统进气门直径27.5±0.125mm排气门直径23.6±0.125mm气门杆直径进气门：5020.0035.0Φ--mm排气门：5030.0045.0Φ-- mm气门导管内径03.001.05++Φmm气门杆与气门导管间隙进气门：0.03～0.065 mm；排气门：0.040～0.075 mm 气门弹簧的自由长度51.6mm进、排气门间隙（冷态）进气门:0.19 mm排气门:0.32 mm节温器开始打开的温度和全开温度82±2℃,全开95℃火花塞的型号及间隙K6RTM2，1.0mm～1.2mm发电机皮带张紧变形量98N•m，按下7～8 mm1.3 BYD371QA/QB发动机拧紧力矩表序号紧固部位或零件螺栓规格每台个数紧固力矩(N·m)1 主轴承盖螺栓M10×1.5六角头螺栓8 602 曲轴后端盖M6×16六角法兰面螺栓 5 103 飞轮螺栓M10×1.25六角头螺栓 6 754 迷宫盖板M8×16六角法兰面螺栓8 255 爆震传感器M8×30六角法兰面螺栓 1 206 机油压力报警器 1 157 连杆螺栓M8×0.75梅花头螺栓 6第一次：15第二次：+85°～95°8 气缸盖螺栓M9×1.5内六角花8第一次：32第二次：+175°～185°9 螺堵内六角 1 2510 凸轮轴承盖ⅠM8×45六角法兰面螺栓 3 1511 凸轮轴承盖ⅡM6×35六角法兰面螺栓12 1212 凸轮轴链轮凸轮轴链轮螺栓组合件 2 4513 链条导向板M6×12六角法兰面螺栓 2 1014 链条张紧板链条张紧板螺栓 1 2015 链条张紧器M6×25六角法兰面螺栓 2 1016 机油泵总成M8×45六角法兰面螺栓 2 25M8×80六角法兰面螺栓 1 25M10×1.25×40六角法兰面螺栓2 40M10×1.25×70六角法兰面螺栓6 40 17 曲轴位置传感器M6×16六角法兰面螺栓 1 818 水泵M8×20六角法兰面螺栓 2 25M8×45六角法兰面螺栓 1 25M8×50六角法兰面螺栓 2 25 19 机油收集器M6×25六角法兰面螺栓 3 8油底壳M8×16六角法兰面螺栓9 25M6×12六角法兰面螺栓 6 1020 机油滤清器座M8×80六角法兰面螺栓 3 2521 机油尺导管M6×12六角法兰面螺栓 1 1022 线束卡箍支板Ⅰ（机油泵）M6×12六角法兰面螺栓 1 1023 水泵进水管M8×16六角法兰面螺栓 1 25M8螺母 2 30 24 进气歧管M8×35六角法兰面螺栓 2 25M8螺母 2 2525 进气歧管支板M8×16六角法兰面螺栓 2 2526 油轨M8×20六角法兰面螺栓 2 2527 进气温度压力传感器ST5.5×19A自攻螺钉 1 528 节气门M6×16六角法兰面螺栓 3 1029 油门拉索支架M6×12六角法兰面螺栓 2 1030 排气歧管M8×16六角法兰面螺栓 2 30M8螺母 2 3031 排气歧管隔热罩IM6×12六角法兰面螺栓 2 1032 排气歧管支板M8×16六角法兰面螺栓 1 25M8螺母 1 2533 前氧传感器 1 4534 节温器盖M6×30六角法兰面螺栓 2 835 凸轮轴相位传感器M6×16六角法兰面螺栓 1 836 水温传感器 1 2037 气缸盖罩M6×60六角法兰面螺栓 2 8M6×30六角法兰面螺栓13 838 线卡ⅠM6×12六角法兰面螺栓 1 839 线卡ⅡM6×12六角法兰面螺栓 1 840 线卡ⅢM6×12六角法兰面螺栓 1 841 火花塞M14×1.25 3 2542 点火线圈M6×25六角法兰面螺栓 3 1043 线卡支板（进气歧管）M6×12六角法兰面螺栓 1 1044 碳罐控制阀支架M6×12六角法兰面螺栓 1 1045 曲轴皮带轮曲轴皮带轮螺栓 1 15046 水泵皮带轮M6×12六角法兰面螺栓 4 1547 发电机支板焊合件M8×20六角法兰面螺栓 1 3548 发电机调节架焊M8×20六角法兰面螺栓 1 35发动机 F0轿车维修手册合件49 发电机M10×1.25×70六角法兰面螺栓1 5050 线束卡箍支板Ⅱ（发电机）M6×12六角法兰面螺栓 1 1051 离合器盖总成M8×16六角法兰面螺栓 6 2552 变速器M12×1.25×45六角法兰面螺栓5 6553 变速器盖板M10×1.25×12六角法兰面螺栓3 4054 起动机M10×1.25×60六角法兰面螺栓2 4055 线卡支架（起动机）M6×12六角法兰面螺栓 1 1056 螺塞M12×1.25 1 3557 内六角锥形螺塞NPT3/81 1558 机油泵盖M6×25六角法兰面螺栓 6 10M6×14十字沉头螺钉 2 859 气缸盖（进气歧管）双头螺柱AM8-M8×30-8.8 2 1060 气缸盖（排气歧管）双头螺柱M8 2 1061 气缸盖（水泵进水管）双头螺柱M8 2 10第二节驱动皮带2.1 驱动皮带的拆卸安装2.1.1 先松开螺栓A；2.1.1再松开螺栓B；2.1.1最后松开螺栓C，松开发电机，拆下正时皮带。
2012年比亚迪F0维修手册
2
M8³45 六角法兰面螺栓
1
M8³50 六角法兰面螺栓
2
19
机油收集器
M6³25 六角法兰面螺栓
3
油底壳
M8³16 六角法兰面螺栓
9
M6³12 六角法兰面螺栓
6
20
机油滤清器座
M8³80 六角法兰面螺栓
3
21
机油尺导管
M6³12 六角法兰面螺栓
1
22
线束卡箍支板Ⅰ （机油泵）
M6³12 六角法兰面螺栓
2.2 维修技术数据
项目
标准
1
气缸体
发动机
气缸直径
气缸圆柱度 气缸体顶面平面度
气缸垂直度 气缸压缩压力
F0 轿车维修手册
7100.02 mm
0.008mm 100：0.03
Φ 0.04 （1.2～1.6）MPa/（400r/min）
活塞
活塞销 活塞环 开口间隙 活塞环侧隙
连杆
活塞裙部直径
活塞销孔直径
3.1.7 再将曲轴旋转 360 度，用塞尺检查下图所 示的其余 4 个气门间隙，并纪录好数据以备后用；
按照下图的顺序安装气缸盖罩，力矩是 8 N²m。
2
发动机
F0 轿车维修手册
3.1.9 安装点火线圈； 拧紧力矩：10 N²m
3.2.3 顺时针转动曲轴大约 90 度，防止拆卸凸 轮轴的时候，活塞和气门发生碰撞；
3.1.10 装好空气滤清器盖。
3.2 气门间隙调整
本程序适合所有需要调整间隙的气门。 3.2.1 确认是否需要调整气门间隙，转动曲轴皮 带轮，对好标记；
3.2.4 卸下正时罩壳上的内六角锥形螺塞；
3.2.5 用扳手固定进气凸轮轴上的六角方块，松 开进气凸轮轴链轮上的螺栓；
byd汽车维修手册
byd汽车维修手册1. 汽车维修手册简介欢迎使用BYD汽车维修手册！本手册旨在为BYD汽车的车主、驾驶员和修理工程师提供详细的维修指导和技术支持。
通过按照本手册中的步骤进行维修，您可以更好地了解您的车辆，同时确保其处于最佳的工作状态。
2. 安全准则在进行任何汽车维修之前，请务必遵守以下安全准则：- 在室外进行维修时，选取一个平坦、干燥且安全的工作区域。
- 使用正确的个人防护装备，如手套、眼镜和耳机等。
- 在停车前，确保车辆已完全关闭，并且禁止点燃任何火种。
- 遵守所有相应的操作规范和警示标识。
3. 常见问题解答本章节将回答一些车辆维修过程中经常出现的常见问题，包括但不限于：- 车辆起动困难或无法起动。
- 发动机异响或漏油。
- 刹车系统失灵或制动效果不佳。
- 车辆无法换挡或换挡困难。
- 电气系统故障或电瓶电量不足等。
4. 基本维护这一部分将介绍BYD汽车的基本维护，包括：- 检查并更换发动机机油、机滤和空滤。
- 检查并更换刹车片、制动液和刹车油。
- 检查并更换火花塞和点火线圈。
- 检查并充气轮胎。
5. 故障排除与维修本章节将提供一系列故障排除指南和维修步骤，以帮助您解决可能发生的各种问题。
从简单的电池更换到复杂的驱动系统修复，我们将为您提供逐步指导。
6. 维护时间表BYD汽车的每个车型都有特定的维护时间表。
本章节将列出每个维护项目及其相应的里程或时间间隔。
按照正确的维护时间表进行维护，能够延长车辆的寿命并提高安全性能。
7. 常见故障代码BYD汽车配备了先进的故障诊断系统，可以通过识别车辆上的故障代码来定位和解决问题。
本手册将提供一份常见故障代码列表，帮助您更好地了解您的车辆并在需要时采取正确的措施。
8. 售后服务和维修支持BYD汽车一直致力于提供优质的售后服务和维修支持。
如果您在使用维修手册的过程中遇到任何问题，或者需要额外的技术支持，请联系我们的客户服务部门。
我们将竭诚为您提供专业的帮助和指导。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
BYD比亚迪汽车质
量手册
B Y D A U T O
C O.,L T
D 比亚迪汽车有限公司
质量手册
版本: C
质量方针
以新求胜
以质求存
精益管理
用户至上
签署:
资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。
7.4 采购
7.5 生产和服务提供
7.6 监视和测量装置的控制
8.1 监视、测量和改进
8.2 监视和测量
8.3 不合格品处理程序
8.4 数据分析
8.5 改进
1.职责
1.1品质部负责手册的拟制。
1.2文控中心负责手册的发放、维护和控制。
1.3管理者代表负责手册的审核。
1.4总裁负责手册的批准。
2.手册的发行和修改
2.1手册的发行及版本状况要在封面及每一页中给出, 手册的版本编号
按26个英文字母顺序依次递增。
2.2手册中每章的版本经过”修改编号”来控制, 每次修改某章节, 须
更新一次该章的修改编号。
2.3当质量手册需要修改时, 由管理者代表或手册编写人修改有关章节,。
