深化设计内容及步骤

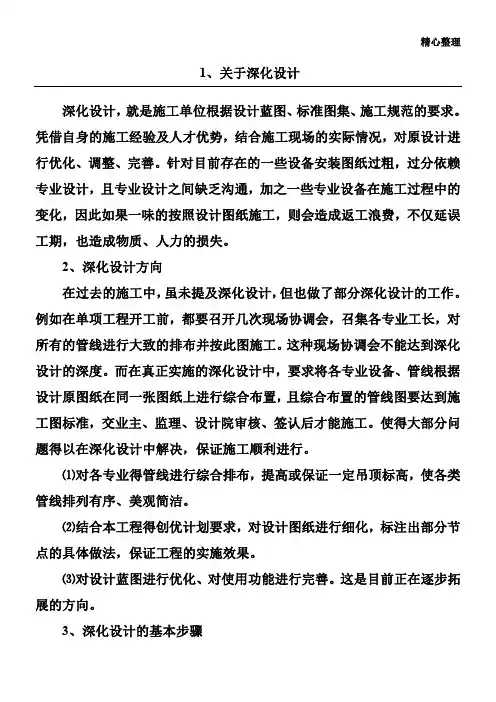

深化设计内容及步骤
2.1封面深化内容
深化设计施工图封面包含工程名称、项目名称（有子项目或设计区域需有子项目名称或区域名称）、设计单位（是深化设计需有深化设计单位）、资质证书号、项目设计编号、设计阶段、设计日期。

2.2目录深化内容
目录与图纸内容完全匹配，并与各张施工图中有关内容一一对应，目录中包含序号、图号、图名、图幅、比例、页号、修改版次。

2.3施工图设计说明深化内容
施工图设计说明是整套施工图的设计指引，包含内容广泛。

用图纸无法表现或用图纸很难表现清楚的内容，可通过施工图设计说明来表达的。

施工图设计说明，主要是其内容是否正确与齐全。

设计说明具体包含设计依据、分项工程规范、施工图纸说明、主材要求、枝术要求、重要提示、材料的防水/ 防腐/ 防潮/防虫问题说明、卫生间/ 浴室/厨房/ 洗衣间/SPA室/ 泳池/水景/ 花池防水做法、吊顶工程质量、现场试验说明、现场抽样送检说明、标识图例表格、图纸编号/ 索引说明、物料及编号表、材料进场审核规范说明及表格、面层/ 基层材料防火等级表。

2.4平面布置图深化内容
平面布置图主要表现平面功能分区、家具布置、以及隐含的建筑
设计信息。

深化平面图，主要是补充功能分区是否合理、齐全，并符合规范，家具、洁具、小五金等布置是否合理、齐全，并与设计文本对应。

查看防火分区、防烟分区与建筑设计是否一致，防火门、窗在装饰施工图中是否体现，并按要求注明了防火等级，建筑管井、设备房与建筑设计是否一致，较大的专业设备是否布置体现（如消火栓箱、配电箱等）。

核实该区域的装饰门窗是否存在与建筑有重复设计（重点核实不同区域之间同一隔墙上的门窗在位置和开启方向是否一致，特别是外墙上的门窗是否存在与建筑有重复设计）。

深化平面图，应注意是否有区域所在位置在总平面图上的缩略图，完善图上轴线轴号、图名、比例，图框是否填写正确、齐全。

2.5天花布置图深化内容
天花布置图是平面类图纸中较为复杂的一类，所涉规范多、专业多，相互关系复杂，也容易与现场产生矛盾，较难按图实现标高，深化天花布置图还需适当查看各类专业图纸。

需注意：
2.5.1深化时应注意天花材料标注齐全，填充图案及图例说明应规范、完整，结合材料文本了解各空间天花材料的运用，理解设计意图，对材质、色调、纹理及方向、规格尺寸应表现详尽，规格板材排版设计及起铺点应确定，避免出现小于规格板1/3 板块。

与平面布置设施（家具、洁具等）、墙面造型的对应关系是否合理，特别注意到顶家私的表现应正确合理。

2.5.3 末端点位（灯具、喷淋、喇叭、烟感、风口、检修口等）应综合齐全，且与专业设计是否有矛盾，应满足规范设计和使用要求，末端点位综合排布应符合装饰设计原则，并满足装饰设计效果要求。

2.5.4 天花平面图中不同材料、不同标高的天花造型收口关系应
有剖面设计，应正确合理。

审查立面上的设备（屏风隔断移门的吊装轨道等）在天花上安装的细节表现应齐全、合理。

门及窗套细节，纹理方向应在天花平面图上正确表现；天花与墙面饰面收口细节是否表达清晰。

2.5.5天花材料的防火等级应满足设计规范，天花材料安装应满足施工规范要求。

天花末端装置应具备安装高度空间（深化此部分内容需查看建筑、结构、各类机电管线等专业设计图纸，位置及高度空间与末端装置的关系才能初步判断）。

2.5.6结合各专业图纸情况，初步判定天花标高是否可实现，初步判定天花内部结构设计方案的合理性和齐全性（特别注意可能出现的二次钢架设计、局部钢架转换层设计、反支撑设计等）。

2.5.7核对大样索引或剖面索引与之对应的图纸的一致性。

2.6 地面铺装图深化内容
地材平面图主要表现地面材料种类设计、造型设计、排版设计、纹理设计、收口设计、标高设计，及兼有地面末端点位定位设计。

具体深化内容如下：
2.6.1结合材料文本说明，了解各空间地面材料的运用（如材质及色调、纹理及方向、规格尺寸、铺设图案）。

2.6.2地面材料铺装方向，与墙面造型、固定家私的对应关系应
合理。

2.6.3应注意是否存在局部地面只有基层饰面（如固定家私地面可做水泥砂浆找平压光处理），地材使用及安装应符合技术规范要求。

2.6.3地面材料标注应齐全，地材填充图案需规范，填充图案及图例说明应完整。

2.6.4确定规格地材的起铺点原则，避免出现小于规格板1/3 的板块。

地面标高、标注应正确，斜坡地面的找坡方向及坡比应标注正确，并及时查对当层结构平面，楼地面结构高差应满足装饰地面高差或找坡设计要求，同时核对造价清单描述及工程量是否与设计图对应，门套与门槛的关系表达正确，不同材料、不同高差的地面收口关系应有剖面表现、正确；地面机电点位（给排水、电气等）在地面上应体现，与家私的对应关系表达应正确合理、空间关系需定位，并及时查对当层楼板的结构梁柱，是否受结构影响，大样索引或剖面索引之对应图纸的一致性。

2.7尺寸平面图深化内容
尺寸平面图主要表现各种定位尺寸关系，相互尺寸关系，自身尺寸关系。

深化图纸外部尺寸应标有三道尺寸（细部尺寸、轴线尺寸、总尺寸），图内各设计造型、家具、洁具等之间的相互尺寸关系，如平齐关系、居中关系、对应关系、对称关系、均等关系等，基层与饰面之间的位置尺寸关系，家具、洁具等自身尺寸关系，另所有造型、家具、洁具等与轴线、基层、面层之间的定位尺寸关系。

2.8门编号图深化内容门编号图应将装饰门、防火门完整体现，且有
门详图索引号，原
建筑图防火门等级编号。

各类暗门应在图纸上示意，并编号，详图索引号。

2.9机电平面图深化内容
机电平面图是指整合了墙面、地面或有少部分在天花安装的机电末端点位设计的综合图。

本图主要深化其专业点位的完整性和配套性，也为末端点位在地面或立面图上排布、定位提供一个完整的、系统的比对图纸，检验可能出现的错、漏、碰。

具体深化内容如下：
2.9.1所有专业设计的末端点位在图纸上表现齐全，专业之间有配套设计的应合理、齐全。

2.9.2所有专业设计的末端点位位置应合理，末端点位与家私灯具的对应关系应合理，末端点位与墙面造型应冲突，末端点位与家私结合应合理，末端点位在装饰面层上的布置应满足规范要求，同时符合功能需求，还能最大限度的降低对装饰面的影响；
2.9.3所有专业设计的末端点位功能文字描述应正确具体，图符与图例说明一一对应。

2.10立面图深化内容
立面图主要是表现立面材质设计、造型设计的，在立面图中需清晰表现材质排版及尺寸、材质纹理及方向，造型设计尺寸及定位，不同材质或相同材质之间的拼接处理细节等。

在绘制立面图时还需结合
建筑、结构、幕墙、机电等专业设计，在立面图上表现的正确性和一致性，具体内容如下：
2.10.1了解各立面造型设计及材料运用，注意墙身转角、墙身与天花、墙身与地面的收口方式，逐步形成整体的三维空间，完整表现设计意图。

2.10.2立面图表现的天花高度及细部造型尺寸、地面高差及细部造型尺寸应与天花或地面设计一致，立面图表现的建筑、结构、幕墙等图应与专业设计一致。

2.10.3立面材料分类表现应清晰（一般以不同图案表现不同材料），准确判断材料界面，立面材料纹理方向应表现，立面材料分格排版应合理（主要是分格排版是否超材料规格、影响装饰效果，并需进一步考虑出材率）。

2.10.4立面造型与平面及大样表现造型应一致（形状、材质、尺寸）以及与家具或设备设施的设计协调统一性，注意立面各种拼接或收口方式是否有设计遗漏，应具有协调统一性。

2.10.5立面上的机电设备、末端点位表现应正确、齐全，并能与机电平面图对应，设备、末端点位应符合物料文本设计或实物样板，机电设备、末端点位应有正交定位，且定位满足机电及装饰效果要求，暗藏于装饰面后方的机电设备检修方式，充分考虑能否满足机电及装饰效果要求。

2.10.6材料标注和尺寸标注应齐全，剖面或大样索引应与剖面或大样图对应。

2.11剖面、大样图深化内容
施工图中的剖面或大样图是平面图、立面图中无法表达的一些设计关系、设计细节的补充。

剖面或大样图更是重点对材料细节参数的表达、对基层材料种类选择的表达、对基层结构设计的表达、对施工工艺的诠释。

审查好剖面或大样图就把握好了设计的细节效果、就把握了设计对造价的影响、就把握了设计的安全性、就做好了对施工的指导作用。

具体审图内容如下：
2.11.1 剖面、大样图与平面、立面设计（主要是造型、尺寸）应一致，收口细节设计应详尽、可行，且满足设计效果要求，不违法规范强条。

2.11.2剖面、大样图设计选择的基层材料应满足相关规范及经济合理，且易于施工
2.11.3剖面、大样图设计的基层结构方案应满足完成面尺寸要求，安全（主要是结构设计自身安全稳定及与建筑结构连接的牢固性、稳定性），经济合理，且易于施工。

2.11.4剖面、大样图设计应完整表达了施工工序，以及各种材料搭接和工序搭接。

2.11.5剖面、大样图尺寸标注应精确详细（如材料规格参数、
材料排版数据造型尺寸、有相互关系的尺寸表现等），文字说明是否清晰、完整（如材料种类说明、性能说明、连接方式说明等）。
