【配套K12】九年级物理全册第十五章第2节电流和电路习题新版新人教版
第2节电流和电路
01知识管理
1．电流
定义：电荷的________形成电流．
方向：规定________定向移动的方向为电流的方向．在电源外部，电流从电源的________极经用电器流向________极．
注意：金属靠自由电子导电，自由电子带负电荷，因此金属中电流方向与自由电子定向移动的方向相反．说明：可利用发光二极管的单向导电性判断电流方向．
2．电路的组成
组成：由电源、________、开关和导线等元件组成的电流的路径叫做电路．
电源：________电能的装置．
用电器：________电能的装置．
电流的形成条件：只有电路________时，电路中才有电流．
注意：有电流一定有电源，但有电源不一定有电流．
3．电路图
定义：用规定的符号表示电路连接的图叫做电路图．
几种常见用电器的符号：电源________，开关________，小灯泡________，电流表________，电压表________，电动机________，电铃：________.
注意：画电路图时需要注意以下问题：使用统一规定的符号，不可随意编造；连线横平竖直，尽量使电路图画成长方形或正方形；合理布置元件位置，元件不可画在拐角处；相连的导线一定要画实心点．4．通路断路短路
通路：指正常接通的电路，其特征是电路中有电流通过，用电器工作．
断路：也叫开路．指电路中某处被切断的电路，其特征是电路中没有电流，用电器不工作．
短路：指直接用导线将________连接起来的电路，这样状态的电路，叫做短路. 其特征是短路时，用电器不能正常工作，而且会烧坏电源，甚至造成火灾．因此，一定要避免短路．
说明：除了以上短路之外还有局部电路短路，即用导线直接把用电器两端直接相连的电路．发生局部电路短路时，没有电流经过被短路的用电器，但电路中其他用电器仍有电流通过．
02基础题
1．关于电流的形成，下列说法中正确的是()
A．只有正电荷定向移动才能形成电流 B．只有负电荷定向移动才能形成电流
C．只要导体中有电荷就能形成电流 D．金属中的电流是自由电子定向移动形成的
2．如图所示是宾馆的房卡，当客人进入房间后只有把房卡插入槽中，房间内的灯和插座才会有电．从物理学的角度分析，房卡的作用相当于电路中的()
A．开关 B．导线 C．电源 D．用电器
3．如图所示，电路连接正确的是()
4．在如图所示的电路图中，正确的是()
5．避雷针的尖端不断地向空中释放电子，则避雷针中的电流方向是从________流向________．(填“空中”或“大地”)
6．在电路中提供电能的是________，消耗电能的是用电器．如图所示电路，用导线把一个小灯泡和开关连接起来，要使灯泡发光，必须在a、b之间接入________，还需要________．
7．恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，定时开关S闭合后，起爆器________，没有电流通过；当设定起爆时间一到，S会自动断开，起爆器引爆炸弹．为使引爆装置停止工作，拆弹专家应在图中________(填“a”或“b”)处剪断导线．
第7题图第8题图
8．红外线电暖器中有一个自动断电的安全装置，如图所示，当红外线电暖器倾倒时，它________电路；直立时，它________电路．(填“断开”或“闭合”)
03中档题
9．(百色中考)如图所示，验电器甲带正电，乙不带电，现用带有绝缘手柄的金属棒把甲和乙连接起来，发现甲金属箔张角变小，乙金属箔张开．则下列说法正确的是()
A．验电器金属箔张开是因为它们带同种电荷
B．金属棒中瞬间电流的方向是从乙流向甲
C．正电荷从甲移到乙，所以两个验电器都带正电
D．电子从乙移到甲，所以甲带负电，乙带正电
第9题图第10题图
10．(通辽中考)如图所示是一种声光报警器电路，各元件均能正常工作．下列现象描述正确的是()
A．只闭合S1时，灯亮铃不响 B．同时闭合S1、S2，铃响灯不亮
C．同时闭合S1、S2，灯亮铃不响 D．只闭合S2时，铃响灯不亮
11．(钦州中考)如图所示的电路中，正确的是()
12．如图所示的电路中，通过灯泡的电流方向是________，电子在此段电路中的运动方向是________(以上两空填“自左向右”或“自右向左”)；若将开关放在灯泡右边，效果与原来________(填“变亮”“相同”或“变
暗”)．
13．对于灯泡来说，电流在灯丝中无论沿什么方向流动，都能发光．但是二极管只能让一个方向的电流流过它(即单向导电性，二极管的符号类似一个箭头，电流方向与箭头方向相同时，电流才能通过)．如图所示灯泡发光，请在图中标出电池的＋、－极和电流的方向．
第13题图第14题图
14．画出如图所示的实物电路对应的电路图．
04拓展题
15．如图，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线．为了辨别哪两个线头为一根导线的两端，可以用图示的测通器来测试，其操作过程如下：
(1)连接A和B，将测通器的m连接在D上．当n连接E时小灯泡发光，连接F时小灯泡不发光．由此可以确定________(填字母)为同一导线的两端．
(2)为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与________相连时，另一端只需接触一根导线就能将两根导线辨别开．若另一端接D时小灯泡不发光，则A和________为同一根导线的两端．(填字母)
参考答案
第2节电流和电路
知识管理
1．定向移动正电荷正负 2.用电器提供消耗闭合 3.
4.电源两极
基础题
1．D 2.A 3.C 4.C 5.空中大地 6.电源电源闭合开关7.短路 a 8.断开闭合中档题
9．A 10.C 11.D 12.自左向右自右向左相同13.14.
拓展题
15．(1)C、F (2)F E。
人教版九年级全一册物理第15章第二节电流和电路同步练习 含答案
人教版九年级物理第15章第二节电流和电路同步练习含答案知识点电流1.关于电流的形成,下列说法中正确的是( )A.只要导体中的电荷运动,就会形成电流B.只有正电荷定向移动,才会形成电流C.不论是正电荷还是负电荷,只要它们定向移动,都会形成电流D.只有正、负电荷同时定向移动,才会形成电流2.有两个相同的验电器A和B,A带电,B不带电。
用导线通过灯泡把AB连接起来如图所示,则( )A.导线中有电荷通过,B张角变大B.导线中没有电荷通过,B张角不变C.导线中有持续电流通过,灯泡发光D.导线中有持续电流通过,灯泡不发光3.如图所示,导体中有电流的是_____图,此图中电流的方向_____(选填“向左”或“向右”)知识点电路的构成4.如图所示,在《中国好声音》节目中,导师李健按下面前的按钮,转椅启动,转向学则按钮相当于电路中的（）A.开关B.导线C.电源D.用电器5.组成完整电路的元件分别为:_____、_____、_____和开关。
其中电源的作用是__________6.电路中有持续电流的条件:(1)电路中必须有_____;(2)电路必须_____。
知识点电路图7.我们在物理课中画电路图时要用统一的元件符号,下列符号中表示电源的是（）8.在如图甲中有电子门铃、电源和开关,请用笔画线表示导线把它们连接起来,使得门铃能够正常工作,并在图乙虚线框内画出相应的电路图。
(电子门铃可以用电子门铃}一表示)知识点通路断路短路9.用电器短接和断路是电路中常见的故障,下列四幅图中有用电器短接现象的是（）10.如图所示的电路中,开关闭合后,处于_____(选填“通路”“断路”或“短路”)状态,会造成_____(选填“电源”或“灯泡”)损坏,要使其成为正确的电路,只需要拆掉图中标注为_____的导线。
11.如图所示,电路的状态是_____(选填“通路”“断路”或“短路”),此时电路中_____电流(选填“有”或“无”),灯泡_____发光(选填“会”或“不会”)。
新人教版九年物理第十五章电流和电路单元测试题及答案(K12教育文档)
新人教版九年物理第十五章电流和电路单元测试题及答案(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（新人教版九年物理第十五章电流和电路单元测试题及答案(word版可编辑修改)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为新人教版九年物理第十五章电流和电路单元测试题及答案(word版可编辑修改)的全部内容。
新人教初三物理电流和电路单元综合训练（45分钟 100分）一、选择题(每题4分,共24分）1。
我国东汉时期就有摩擦琥珀能吸引轻小物体的记载，则下列说法正确的是（）A．两悬挂的泡沫小球经毛皮摩擦后靠近时会相互吸引B．玻璃棒与丝绸摩擦时玻璃棒带正电C．摩擦过程可以创造电荷D．原子对外不显电性说明原子内部没有电荷2. （2013，福建龙岩）四个悬挂着的带电通草球,相互作用情况如图15—1所示，那么D球( )图 15—1A．带与A球不同种的电荷B．带与B球不同种的电荷C．带与C球不同种的电荷D．一定带正电荷3。
（2013，福州)小青把以下物品分成两类：①铅笔芯、铜线、盐水；②塑料尺、橡皮擦、油．他分成两类后的物品分别属于( ）A．固体和液体B．导体和绝缘体C．金属和非金属D．晶体和非晶体4。
,如图15-2所示的电路中，当开关S闭合时，灯L1和L2均不亮。
某同学用一根导线检查电路的故障，他将导线先并接在灯L1两端时,发现灯L2亮， L1不亮,然后并接在灯L2两端时，发现两灯均不亮.由此可判断（）图15-2A。
灯L1短路 B。
灯L1断路C。
灯L2短路 D.灯L2断路5. （2013，四川广安)如图15—3所示，电路中，下列操作中能使两盏灯都有电流通过的是（）图15-3A．只闭合开关S1 B．只闭合开关S2和S3C．只闭合开关S2 D．开关S1、S2、S3都闭合6。
【配套K12】九年级物理全册第十五章第2节电流和电路课时练新版新人教版
第2节电流和电路学校：姓名：班考号：)A. 为使两灯同时亮,同时灭,两灯一定要串联B. 金属中的电流方向跟自由电子定向移动的方向相反C. 在电路中,电源是把其他形式的能转化为电能的装置D. 一般的电路是由电源、用电器、开关和导线组成的2. 关于电流的方向,下列说法正确的是()A. 在金属导体中是自由电子定向移动形成的电流,所以自由电子定向移动的方向就是电流的方向B. 在食盐水溶液中,正负电荷同时定向移动形成电流,所以电流方向不能确定C. 电池外部电流的方向是从正极流向负极D. 带电粒子移动的方向就是电流的方向3. 在下面的四个电路图中,符合电路基本组成条件连接正确的是()A. B. C.D.4. 现在有一种石墨炸弹,这种炸弹爆炸后会产生大量的纤维状石墨,覆盖在发电厂的设备上,造成电厂停电。
这种炸弹的破坏方式主要是( )A. 炸塌厂房B. 炸毁发电机C. 使设备短路D. 切断输电线5. 如图所示,磁控猴子是“史上最小气”的猴子,只要你抢走它手上的香蕉,它就不停地大吵大闹,你把香蕉还给它,他就停止吵闹。
香蕉的作用相当于电路中的 ( )A. 开关B. 导线C. 电源D. 发声器6. 如图所示,甲、乙两个验电器,甲不带电,乙带正电,用金属杆将甲、乙连接起来,下列说法正确的是 ( )A. 电流方向是从乙到甲,自由电子运动方向是从乙到甲B. 电流方向是从甲到乙,自由电子运动方向是从乙到甲C. 电流方向是从甲到乙,自由电子运动方向是从甲到乙D. 电流方向是从乙到甲,自由电子运动方向是从甲到乙 7. 避雷针的尖端不断向空中释放电子,则避雷针中的电流的方向是( ) A. 从地面流向尖端 B. 从尖端流向地面C. 没有电流D. 无法判断8. 小芳根据图中电路，画出了选项所示的四个对应电路图,其中正确的是( )A. B. C.D.9. 如图所示,开关S 闭合时,可能发生的现象是( )A. L 1被烧坏B. L 1、L 2均被烧坏C. 电源被烧坏D. L 2被短路,L 1亮10. 电动自行车两刹车手柄中各有一只开关S 1和S 2。

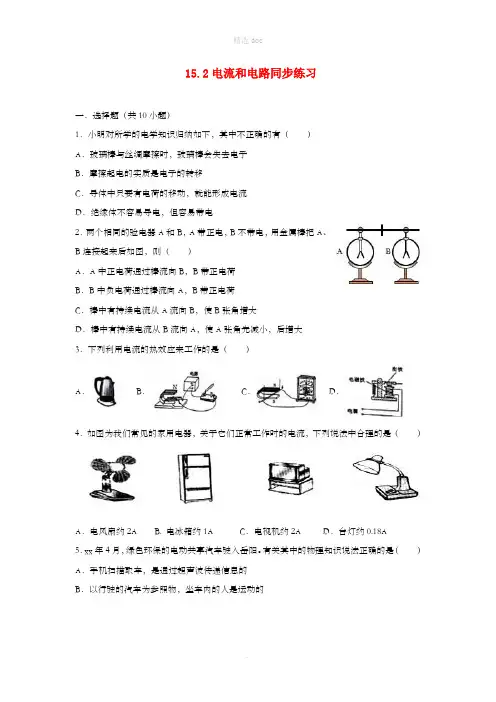

九年级物理全册 15.2电流和电路同步练习 (新版)新人教版
15.2电流和电路同步练习一．选择题（共10小题）1．小明对所学的电学知识归纳如下，其中不正确的有（）A．玻璃棒与丝绸摩擦时，玻璃棒会失去电子B．摩擦起电的实质是电子的转移C．导体中只要有电荷的移动，就能形成电流D．绝缘体不容易导电，但容易带电2．两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图，则（）A．A中正电荷通过棒流向B，B带正电荷B．B中负电荷通过棒流向A，B带正电荷C．棒中有持续电流从A流向B，使B张角增大D．棒中有持续电流从B流向A，使A张角先减小，后增大3．下列利用电流的热效应来工作的是（）A．B．C．D．4．如图为我们常见的家用电器，关于它们正常工作时的电流，下列说法中合理的是（）A．电风扇约2A B. 电冰箱约1A C．电视机约2A D．台灯约0.18A5．xx年4月，绿色环保的电动共享汽车驶入岳阳。
有关其中的物理知识说法正确的是（）A．手机扫描取车，是通过超声波传递信息的B．以行驶的汽车为参照物，坐车内的人是运动的C．汽车蓄电池充电时，蓄电池相当于电源D．汽车在行驶过程中，将电能转化机械能6．下列说法正确的是（）A．电路中只要有电流，就一定有电源B．用毛皮摩擦过的橡胶棒具有吸引铁、钴、镍等物体的性质C．玻璃、橡胶是绝缘体，所以本身不能带电D．电流方向总是从电源正极到电源负极7．在宾馆的房间内，只有将房卡插入取电槽中（如图所示），用电器才能使用，此时，房卡的作用相当于电路中的（）A．开关B．电源C．电阻D．导线8．如图所示的电路中，甲、乙是连接在电路中的两只电学仪表。
闭合开关S后，灯L1、L2均正常发光。
则（）A．甲是电流表，乙是电压表B．甲、乙都是电流表C．甲是电压表，乙是电流表D．甲、乙都是电压表9．定时炸弹的引爆装置如图所示，当有电流通过起爆器时将引爆炸药。
起爆前定时开关S是闭合的，当设定的起爆时间一到，定时开关S会自动断开。
为使引爆装置停止工作，小虎不能实施的操作是（）A．在c处剪断导线B．在d处剪断导线C．赶在起爆之前用导线连接cdD．赶在起爆之前用导线直接连接电源两极10．如图所示，闭合开关S时，小电灯L 1、L2都不亮，用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮。
九年级物理全册第十五章第2节电流和电路作业课件新版新人教版
能，工作时将电能转化为其他形式的能。 3．用规定的符号表示电路连接的图叫__电__路__图_，画电路图时要注意简洁流畅、
解析：由题意知，闭合开关S，当“定时开关”处于闭合状态时，播放 器被短路，指示灯会亮，则播放器中没有电流通过，播放器不会播放 音乐；到达设定时间，“定时开关”自动断开，电路处于通路状态， “播放器”有电流通过，会播放音乐。
12．根据电路图连接实物图。 解：
13.野营时，小红携带的手电筒不发光了。 (1)请根据如图所示手电筒的结构示意图，画出电路图。
D．金属导体中的电流是自由电子定向移动形成的
2．如图所示，干电池的碳棒是_正___极，锌筒是_负___极。闭合开关后，通过
小灯泡的电流方向是B_→__A____，通过小灯泡的自由电子定向移动的方向是
A→B
________。(两空均填“AB”或“BA”)。
知识点2 电路的构成和电路图 3．关于电路的组成及各元件的作用，下列说法不正确的是( C )
【解析】当开关S1、S2都闭合时，L2被短接，L2中无电流通 过，等效电路为
所以L2不能发光，L1中有电流通过，能发光，故B选项正确。 答案：B
1．电荷的定向移动形成_电__流__。_正_电荷定向移动的方向规定为电流的方向。 在电源外部，电流的方向是从电_源__正__极____经过用电器流电向源__负__极_____。
(2)写出手电筒不发光的三种可能原因。 灯泡的灯丝断了 ①________________________； 电池的电已耗尽，没②电__了______________________； 电路某处接触不良 ③________________________。

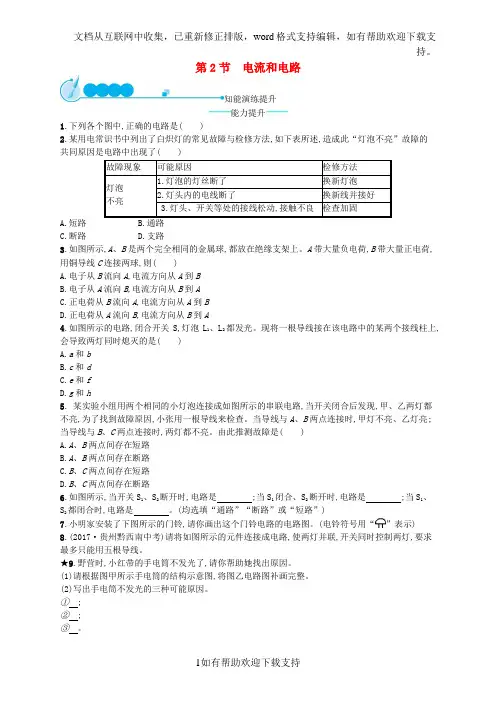

九年级物理全册15.2电流和电路课后习题(新版)新人教版
