最新九年级化学图像题 金属及酸碱盐反应试题经典
2．下列四个图像的变化趋势，能正确体现对应操作的是（ ）
A． 向稀硫酸中加水
B． 将浓盐酸敞开口放置在空气中
C． 加热一定质量的氯酸钾和二氧化锰的混合固体
D． 向一定质量的氢氧化钾和硝酸钡的混合溶液中滴加稀硫酸
【答案】C
【解析】
【详解】
A、稀硫酸的pH小于7，向稀硫酸中加水，溶液的pH逐渐增大，无限的接近于7，不会大于7，A选项图像变化不正确，不符合题意；
B．乙图表示电解水生成氢气和氧气的体积比
C．丙图表示红磷在敞口容器中燃烧冷却至室温瓶内氧元素的质量
D．丁图表示部分被氧化的铜与稀硫酸的反应
【答案】D
【解析】
【分析】
【详解】
A、在两份等质量、等溶质质量分数的过氧化氢溶液中，一份加催化剂，一份不加催化剂，加催化剂的一份反应需要的时间短，最终生成氧气的质量相同，该选项对应关系不正确；
A
稀盐酸和硫酸钠
氢氧化钡
生成沉淀的质量
B
水
硝酸钾
溶质的质量分数
C
二氧化锰
过氧化氢溶液
氧气的质量
D
铝
稀硫酸
溶液中铝元素的质量
A．AB．BC．CD．D
【答案】C
【解析】
【分析】
常温下，向烧杯内的甲物质加入乙物质至过量，若x轴表示加入乙物质的质量，曲线从0点出发，逐渐增大，增大到一定程度时不再增大。
【详解】
B、氢氧化钠和稀硫酸的反应不影响硫酸根离子和钡离子的反应,因此反应刚开始时就有硫酸钡沉淀生成；故选项错误;
C、向稀盐酸中加水,pH逐渐增大,但溶液始终显酸性,pH不会大于或等于7,故选项错误;
D、锌和硝酸银反应生成硝酸锌和银,生成硝酸锌的质量小于反应消耗硝酸银的质量,故溶液的质量逐渐减小，反应结束后，溶液的质量保持不变；故选项错误；
B、电解水时，正极产生的是氧气，负极产生的是氢气，氧气和氢气的体积比约为1：2，质量比是8：1，该选项对应关系不正确；
C、磷和氧气在点燃的条件下生成五氧化二磷，红磷在敞口容器中燃烧冷却至室温瓶内氧元素的质量不断增大，该选项对应关系不正确；
D、部分被氧化的铜与稀硫酸的反应，即氧化铜和稀硫酸反应，铜和稀盐酸不反应，固体质量减少，但不会减小到0，该选项对应关系正确；
D、向铝中滴加稀硫酸，铝与硫酸反应生成硫酸铝，溶液中的铝元素的质量不断增加，当铝完全反应后，溶液中铝元素的质量不再增加，与曲线相符，不符合题意。故选C。
【点睛】
判断反应生成物与曲线的关系时，重点找出生成物的起点和终点是否与曲线相符。
6．如图所示的四个图象，分别对应四种过程，其中正确的是
A．甲图表示相同质量、相同质量分数的过氧化氢加催化剂和不加催化剂生成氧气的质量
8．向一定质量的CaCl2和HC1的混合溶液中逐滴加入溶质质量分数为10.6%的Na2CO3溶液，实验过程中加入Na2CO3溶液的质量与产生沉淀或气体的质量关系如图所示。下列说法错误的是
A．P点时的溶液只含一种溶质
B．R点时的溶液只含一种溶质
C．0至P过程中溶液的pH变大
D．Q至R段表示生成沉淀的过程
故选：A。
10．分析下列实验图象，得到的结论正确的是
A．图甲：某温度下，向饱和石灰水中加入少量生石灰，加入生石灰的质量与溶液中溶质质量分数的关系
B．图乙：分别向两杯质量相等且质量分数相同的稀盐酸中逐渐加入铁粉和锌粉，则曲线b代表的是加入锌粉的情况
C．图丙：加热氯酸钾制氧气，a代表未使用催化剂，b代表使用了催化剂
C、盐酸与硝酸银反应生成氯化银沉淀和硝酸，由于有硝酸生成，向稀盐酸中不断加入硝酸银溶液，溶液的pH不会升高到7，图像与事实不相符，故C错误；
D、在发生置换反应时，活泼金属一般会先置换活动性较弱的金属，然后再置换活动性较强的金属，铁先与硝酸银发生置换反应后会生成硝酸亚铁和银，根据化学方程式2AgNO3+Fe=Fe(NO3)2+2Ag可知，每56份铁能生成216份质量银，溶液质量会逐渐变小，铁与硝酸铜发生置换反应后生成硝酸亚铁和铜，根据化学方程式Fe+ Cu(NO3)2= Cu + Fe(NO3)2可知，每56份铁能生成64份质量银，溶液质量会逐渐变小。但下降幅度较铁与硝酸银小，图像与事实不相符，故D错误。故选A。
A、向稀盐酸和硫酸钠混合液加氢氧化钡溶液，硫酸钠与氢氧化钡反应生成硫酸钡沉淀，且该沉淀不溶于盐酸，所以反应开始时就有沉淀产生，当硫酸钠反应完时，沉淀的量不再增加，与曲线相符，不符合题意；
B、往水中溶解硝酸钾，溶质质量分数从0不断增大，当溶液达到饱和时，溶质质量分数不再增大，与曲线相符，不符合题意；
C、向二氧化锰中滴加过氧化氢溶液，反应开始时就产生氧气，且氧气不断增加，因为二氧化锰在该反应中作催化剂，反应中质量和化学性质不变，因此，过氧化氢不断滴加，氧气就不断增大，氧气没有最大量，与曲线不相符，符合题意；
D．图丁：向一定量的硫酸和硫酸镁的混合溶液中逐滴加入氢氧化钠溶液，加入氢氧化钠溶液的质量与生成沉淀质量的关系
【答案】B
【解析】
【分析】
【详解】
A、氢氧化钙的溶解度随温度的升高而降低，生石灰氧化钙和水反应生成氢氧化钙，反应放热，氢氧化钙溶解度减小，溶质质量分数减小，完全反应后温度降低，氢氧化钙溶解度增大，部分氢氧化钙溶解，溶质质量分数增大，故A错误；
9．下列图像与所述实验相符的是
A． 向一定量的稀盐酸和CaCl2的混合溶液中加入Na2CO3溶液
B． 向一定量的BaCl2和NaOHቤተ መጻሕፍቲ ባይዱ混合溶液中加入稀硫酸
C． 向一定量的稀盐酸中加入水
D． 向一定量的AgNO3溶液中加入金属锌
【答案】A
【解析】
【详解】
A、根据优先反应原则,碳酸钠和稀盐酸先发生反应，在此过程中无沉淀产生,当稀盐酸反应完,碳酸钠再和氯化钙反应生成碳酸钙沉淀,故选项正确;
D、向一定质量的氢氧化钾和硝酸钡的混合溶液中滴加稀硫酸，氢氧化钾与稀硫酸反应生成硫酸钾和水，硝酸钡与硫酸或硫酸钾反应均生成硫酸钡沉淀，故一开始就会生成沉淀，D选项图像变化不正确，不符合题意。故选C。
3．下列图像能正确反映对应变化关系的是
A． 在一定量的硝酸银和硝酸铜的混合溶液中加入铁粉至过量
B． 一氧化碳还原氧化铁
C． 质量相同的粉末状碳酸钙和块状碳酸钙分别与足量的稀盐酸反应
D． 向等质量、相同质量分数的两份稀盐酸中分别加入足量的锌粉和铁粉
【答案】D
【解析】
【详解】
A．由于铁和硝酸铜反应生成铜和硝酸亚铁，随着铁的加入直至过量，硝酸铜的质量分数将变成0，故A错误；
B．一氧化碳和氧化铁反应生成铁和二氧化碳，随着一氧化碳的通入，固体的质量逐渐减少直至氧化铁反应完全，固体的质量将保持不变，故B错误；
B、氯化氢具有挥发性，将浓盐酸敞开口放置在空气中，溶质氯化氢的量逐渐减小，溶质的质量分数逐渐减小，B选项图像变化不正确，不符合题意；
C、加热一定质量的氯酸钾和二氧化锰的混合固体，氯酸钾在二氧化锰的催化作用下生成氯化钾和氧气，反应前氧气的质量0，反应过程中氧气的质量增加，完全反应后质量不变，图像从原点开始，先上升后成一条水平直线，C选项图像变化正确，符合题意；
【点睛】
本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。
5．常温下，向烧杯内的甲物质加入乙物质至过量，若x轴表示加入乙物质的质量，则下列选项于图像不相符的是（）
选项
甲物质
乙物质
Y轴的意义
故选：D。
【点睛】
本题是过程与图象结合题，是对学生识图能力的考查，解题的关键是能正确的分析各个反应的过程并能结合图象分析问题。
7．下列图象能正确反映其对应关系的是（ ）
A． 向氢氧化钠溶液中不断加水，溶液pH与加入水的质量的关系
B． 向盛有氧化铜的烧杯中加入稀盐酸至过量，生成氯化铜质量与加入稀盐酸质量的关系
故选：D。
4．下列图象能正确反映其对应实验过程中相关量的变化关系的是（ ）
A． 向饱和的石灰水中加入少量的生石灰
B． 向等质量分数的稀硫酸中，分别加入足量的镁粉和铁粉
C． 向稀盐酸中不断加入硝酸银溶液
D． 向一定质量硝酸银和硝酸铜的混合溶液中加入铁粉
【答案】A
【解析】
【分析】
【详解】
A、生石灰能与水化合生成氢氧化钙，放出热量，氢氧化钙的溶解度随温度的升高而减小，向饱和的石灰水中加入少量的生石灰，温度升高，溶液中溶质质量减小，当温度恢复到室温时溶质质量增大，反应过程消耗了水，最后溶液中溶质的质量小于原来的质量，图像与事实相符，故A正确；
C． 一定量的稀硫酸与锌粒反应，溶液的质量与反应时间的关系
D． 向氯化铜和稀盐酸的混合溶液中滴加氢氧化钠溶液，生成沉淀与加入氢氧化钠溶液的质量关系
【答案】D
【解析】
【分析】
【详解】
A、向氢氧化钠溶液中不断加水其溶液的pH值只能无限的接近于7，不能小于7．故A错误；
B、氧化铜与稀盐酸反应得到氯化铜，所以氯化铜的量从零开始，直至氧化铜反应完，不再增加，故B错误；
C．在刚开始时，溶液中含有盐酸，溶液呈酸性，pH＜7，到P点时碳酸钠和HCl恰好完全反应，溶液pH=7，0至P过程中溶液的pH变大，故C正确；
D．Q至R段表示碳酸钠和氯化钙反应的过程，即是碳酸钙的生成过程，故D正确。
故选：A。
【点睛】
解答本题关键要知道只有把盐酸反应完了，才能与氯化钙反应产生沉淀，因为如果碳酸钠与氯化钙先反应生成了碳酸钙沉淀，也会被剩余的盐酸溶解掉，将不会看到沉淀。
【答案】B
【解析】
【分析】
【详解】
A、向氯化钾和硫酸铜的混合溶液中滴加氢氧化钠溶液，氢氧化钠和硫酸铜反应生成氢氧化铜沉淀，沉淀质量从零开始逐渐增大，然后不变，所以沉淀质量从零开始逐渐增大，然后不变，故A错误；
(化学)九年级化学图像题 金属及酸碱盐反应常见题型及答题技巧及练习题(含答案)含解析
（化学）九年级化学图像题金属及酸碱盐反应常见题型及答题技巧及练习题(含答案)含解析一、化学图像题金属及酸碱盐反应的图像1．下列所示图像能正确反应实验或化学反应事实的是A．稀H2SO4滴入BaCl2溶液中B．往部分变质的NaOH溶液中滴加稀盐酸C．等质量的Mg、Zn、Fe与足量的等质量分数的稀盐酸反应D．等质量，等质量分数的过氧化氢溶液制取O2【答案】B【解析】【详解】A、稀H2SO4滴入BaCl2溶液中，产生白色的硫酸钡沉淀，且硫酸钡不溶于酸，沉淀不会减小，与曲线不相符，不符合题意；B、部分变质的NaOH溶液中含有碳酸钠，往其中滴加稀盐酸，盐酸先与氢氧化钠钠反应生成氯化钠和水，没有气泡产生，氢氧化钠反应完后，盐酸再与碳酸钠反应有二氧化碳气体生成，直至碳酸钠反应完，与曲线符合，符合题意；C、等质量的Mg、Zn、Fe与足量的等质量分数的稀盐酸反应，相对原子质量Mg<Fe<Zn，活泼性Mg>Zn>Fe，所以镁产生氢气最多，反应速率最快，锌反应速率居中，产生氢气最小，与曲线不相符，不符合题意；D、等质量，等质量分数的过氧化氢溶液制取O2，有二氧化锰反应速度快，没有二氧化锰速度慢，但产生的氧气质量相等，与曲线不符合，不符合题意。
故选B。
2．下列图像与所述实验相符的是A．向一定量的稀盐酸和CaCl2的混合溶液中加入Na2CO3溶液B．向一定量的BaCl2和NaOH的混合溶液中加入稀硫酸C．向一定量的稀盐酸中加入水D．向一定量的AgNO3溶液中加入金属锌【答案】A【解析】【详解】A、根据优先反应原则,碳酸钠和稀盐酸先发生反应，在此过程中无沉淀产生,当稀盐酸反应完,碳酸钠再和氯化钙反应生成碳酸钙沉淀,故选项正确;B、氢氧化钠和稀硫酸的反应不影响硫酸根离子和钡离子的反应,因此反应刚开始时就有硫酸钡沉淀生成；故选项错误;C、向稀盐酸中加水,pH逐渐增大,但溶液始终显酸性,pH不会大于或等于7,故选项错误;D、锌和硝酸银反应生成硝酸锌和银,生成硝酸锌的质量小于反应消耗硝酸银的质量,故溶液的质量逐渐减小，反应结束后，溶液的质量保持不变；故选项错误；故选：A。
【化学】九年级化学图像题 金属及酸碱盐反应题20套(带答案)及解析
【化学】九年级化学图像题 金属及酸碱盐反应题20套(带答案)及解析一、化学图像题 金属及酸碱盐反应的图像1．将等质量且形状大小相同的甲、乙两种金属分别加入到等质量且溶质质量分数相同的稀盐酸中，产生氢气的质量随反应时间的变化关系如图所示。
下列说法不正确的是A ．甲的金属活动性比乙强B ．甲可能是镁，乙可能是铝C ．反应结束时，甲一定无剩余，乙可能有剩余D ．甲的相对原子质量一定小于乙【答案】D【解析】【详解】A 、从图象中不难看出，金属甲完全反应需要的时间短，说明金属甲的反应速率快，即金属甲的金属活动性强，金属甲比乙活泼，选项正确，不符合题意；B 、根据反应方程式，22Mg +2HCl=MgCl +H 242↑322Al+6HCl=2AlCl +3H 546↑，54：6=18：2，即等质量的金属，镁产生的气体比铝少，且镁比铝活泼，镁产生的气体速率比铝快，故甲、乙两种金属可能分别为镁、铝，选项正确，不符合题意；C 、乙产生的氢气更多，所以消耗的盐酸更多，而两实验盐酸的量相同，故与甲反应的盐酸一定剩余，甲已经完全反应，选项正确，不符合题意；D 、金属与酸反应产生的量与金属相对原子质量和金属的化合价有关，由于金属的化合价不确定，不能比较金属的相对原子质量，，选项错误，符合题意。
故选D 。
【点睛】对于活泼金属，活动性越强的金属与酸反应越剧烈，即反应放出氢气的速度越快；化合价相同的等质量金属完全反应放出氢气的质量与金属的相对原子质量成反比。
2．下列四个图象能正确反映对应变化关系的是（ ）A ．向NaOH 溶液中逐滴加入过量的水B．向一定量NaOH和Ba（NO3）2混合溶液中加入过量的稀硫酸C．取两份等体积、等浓度的H2O2溶液，其中一份加入适量的MnO2 D．取等质量的镁和铁，同时投入到同浓度且足量的稀盐酸中【答案】C【解析】【详解】A、向氢氧化钠溶液中加入水，溶液的pH只能无限接近7，不能小于7，故错误；B、向一定量NaOH和Ba（NO3）2混合溶液中加入过量的稀硫酸，氢离子和氢氧根离子结合生成水，硫酸根离子和钡离子结合生成硫酸钡，故反应一开始就有硫酸钡沉淀生成，故错误；C、该反应中二氧化锰是催化剂，催化剂只能改变反应的速率，不能改变生成物的质量，故正确；D、取等质量的镁和铁，同时投入到同浓度且足量的稀盐酸中，镁比铁活泼，故镁比铁反应快，生成氢气的质量镁大于铁，故错误。
九年级化学图像题 金属及酸碱盐反应试题(有答案和解析)
D、硝酸钡和硫酸反应生成不溶于水的硫酸钡沉淀，一开始就会出现沉淀。而图象显示是过一段时间才出现沉淀。D错误。
常温下，向烧杯内的甲物质加入乙物质至过量，若x轴表示加入乙物质的质量，曲线从0点出发，逐渐增大，增大到一定程度时不再增大。
【详解】
A、向稀盐酸和硫酸钠混合液加氢氧化钡溶液，硫酸钠与氢氧化钡反应生成硫酸钡沉淀，且该沉淀不溶于盐酸，所以反应开始时就有沉淀产生，当硫酸钠反应完时，沉淀的量不再增加，与曲线相符，不符合题意；
A． 加水稀释氯化钠溶液
B． 在饱和KNO3溶液中加入KNO3固体
C． 向稀盐酸和氯化铜的混合溶液中加入氢氧化钠溶液
D． 硝酸铵溶于水时溶液的温度变化
【答案】C
C、铜和硝酸银反应生成硝酸铜和银。反应方程式为：Cu+2AgNO3=Cu(NO3)2+2Ag。根据方程式可知，每消耗340份质量的硝酸银，就会生成188份质量的银，溶质的质量逐渐减少，溶液的质量也会逐渐减少。C正确；
D、氢氧化钠溶液加入水，溶液的碱性逐渐减弱，无限的趋近于7。D正确。
故选B。
11．下列图像能正确反映对应变化关系的是
D． 向一定浓度的NaOH溶液中加水稀释
【答案】B
【解析】
【分析】
【详解】
A、向一定质量的硫酸铜和稀硫酸的混合溶液中，逐滴加入氢氧化钠溶液。氢氧化钠先和稀硫酸反应生成硫酸钠和水，然后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠。A正确；

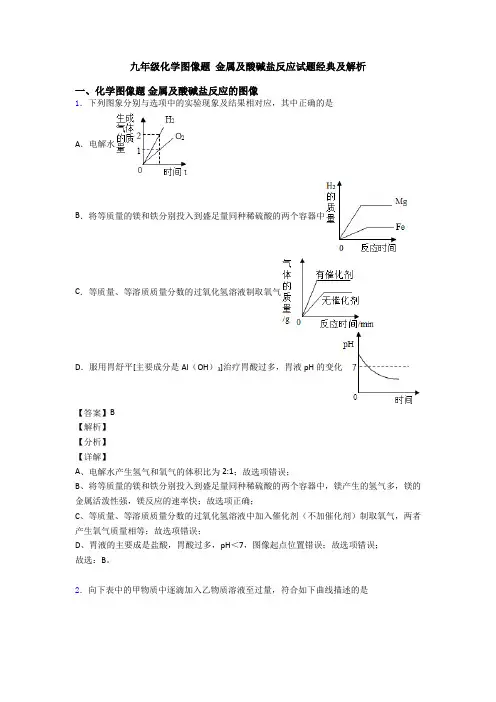

九年级化学图像题 金属及酸碱盐反应试题经典及解析
九年级化学图像题金属及酸碱盐反应试题经典及解析一、化学图像题金属及酸碱盐反应的图像1．下列图象分别与选项中的实验现象及结果相对应，其中正确的是A．电解水B．将等质量的镁和铁分别投入到盛足量同种稀硫酸的两个容器中C．等质量、等溶质质量分数的过氧化氢溶液制取氧气D．服用胃舒平[主要成分是Al（OH）3]治疗胃酸过多，胃液pH的变化【答案】B【解析】【分析】【详解】A、电解水产生氢气和氧气的体积比为2:1；故选项错误；B、将等质量的镁和铁分别投入到盛足量同种稀硫酸的两个容器中，镁产生的氢气多，镁的金属活泼性强，镁反应的速率快；故选项正确；C、等质量、等溶质质量分数的过氧化氢溶液中加入催化剂（不加催化剂）制取氧气，两者产生氧气质量相等；故选项错误；D、胃液的主要成是盐酸，胃酸过多，pH＜7，图像起点位置错误；故选项错误；故选：B。
2．向下表中的甲物质中逐滴加入乙物质溶液至过量，符合如下曲线描述的是序号甲乙①硫酸和硫酸铜的混合溶液氢氧化钠溶液②氢氧化钠和氯化钡的混合溶液稀硫酸③氯化钠和氯化钙的混合溶液碳酸钠溶液④铜锌的混合物粉末稀盐酸A．①②B．②C．①②③D．①②④【答案】A【解析】【分析】【详解】①向硫酸和硫酸铜的混合溶液加入氢氧化钠溶液，由于硫酸的存在，氢氧化钠不能与硫酸铜反应生成了氢氧化铜沉淀；氢氧化钠先与硫酸反应生成硫酸钠和水，既无气体也无沉淀；待硫酸完全反应后，所加入的氢氧化钠开始与硫酸铜反应产生氢氧化铜蓝色沉淀至硫酸铜完全反应为止，与曲线所示一致，故正确；②向氢氧化钠和氯化钡的混合溶液中滴加稀硫酸，加入硫酸开始硫酸就与氢氧化钠和氯化钡同时反应，因此一开始就产生硫酸钡沉淀至氯化钡完全反应为止，与曲线所示不一致，故不正确；③向氯化钠和氯化钙的混合溶液加入碳酸钠溶液，氯化钙与碳酸钠生成不溶于水碳酸钙沉淀，因此随溶液的加入生成沉淀的量不断增加，至氯化钙完全反应为止；与曲线所示不一致，故不正确；④向铜锌合金中滴加稀盐酸，锌与盐酸反应放出氢气而铜不反应，因此随稀盐酸的加入氢气就不断放出至锌完全反应为止，与曲线所示不一致，故不正确。
最新初三化学图像题 金属及酸碱盐反应题20套(带答案)
2．下列图像与对应选项关系不合理的是
A． 电解水时生成氢气和氧气的体积关系
B． 向盐酸和氯化铜的混合物溶液中滴加过量的氢氧化钠溶液
C． 将等质量的镁粉和铁粉分别加入到足量且溶质质量分数相同的稀硫酸中
D． 向盛有一定质量稀盐酸的烧杯中不断加水稀释
【答案】C
【解析】
【详解】
A、电解水时生成氢气和氧气，2H2O 2H2↑＋O2↑，氢气和氧气的体积比为2:1；故选项正确，但不符合题意；
C．等质量的Zn和Mg分别与等体积等质量分数的稀硫酸（足量）反应
D．等质量CaCO3分别与等体积等质量分数的稀盐酸（足量）反应
【答案】A
【解析】
【详解】
A、二氧化锰做催化剂能够加快过氧化氢分解生成氧气的速率，所以向盛有少量二氧化锰的烧杯中不断地加入过氧化氢溶液，生成氧气的质量会越来越多，选项错误；
B、20℃时，向一定量的硝酸钾不饱和溶液中加入硝酸钾固体，随着硝酸钾固体的溶解，溶质的质量分数增大直至形成饱和溶液后溶质质量分数不再增大，选项正确；
B、反应的稀盐酸质量相等时，生成氢气质量相等，每73份质量的氯化氢消耗65份质量的锌，放出2份质量的氢气；每73份质量的氯化氢消耗56份质量的铁，放出2份质量的氢气，消耗的锌质量大于铁，因此锌和稀盐酸完全反应后形成的溶液质量大于铁，故B正确；
C、加热氯酸钾制氧气，有催化剂时反应速率快一些，反应需要时间短，因此b代表未使用催化剂，a代表使用了催化剂，故C错误；
6．下列四个图象不能正确反映对应变化关系的是
A． 向一定量的氧化铜粉末中逐滴加入稀硫酸至过量
B． 向等质量的镁粉和铁粉中分别加入同浓度的稀盐酸至过量
C． 向盛有一定质量NaOH和Na2CO3混合溶液的烧杯中滴加稀盐酸至过量
【化学】 图像题 金属及酸碱盐反应练习题(含答案)
9．在盐酸和氯化铜混合溶液中加入氢氧化钙溶液，相关量的变化与图像不相符的是（）
A．
B．
C．
D．
【答案】B
【解析】
【分析】
【详解】
C、加热氯酸钾制取氧气，二氧化锰做催化剂，氯酸钾分解生成氯化钾和氧气，根据质量守恒定律，钾元素守恒，反应过程中固体中钾元素质量保持不变，二氧化锰作为催化剂，二氧化锰的质量变化，不影响钾元素质量，C图中横坐标既可以表示反应时间，也可以表示加入二氧化锰质量，C选项图像能正确表解】
A、稀硫酸是等质量且等质量分数，硫酸的质量是相同的，铝和镁的质量是足量的，稀硫酸一定会反应完，由于产生氢气的氢元素全部来自硫酸，所以生成氢气质量相等；铝和镁与稀硫酸反应化学方程式分别为：2Al + 3H2SO4= Al2(SO4)3+ 3H2↑，Mg + H2SO4= MgSO4+ H2↑，根据化学方程式可知，每18份质量铝可生成2份质量的氢气，每24份质量镁可生成2份质量的氢气，所以消耗等质量的金属时，铝产生的氢气多，图像与事实相符，故选项A正确；
故选：A。
3．不能正确对应变化关系的图像是（ ）
A．A图中横坐标既可以表示加入铁粉的质量，也可以表示加入部分变质的苛性钠质量
B．B图中纵坐标既可以表示溶质质量，又可表示溶液的导电性
C．C图中横坐标既可以表示反应时间，也可以表示加入二氧化锰质量
D．D图中纵坐标既可以表示溶剂质量，又可表示溶液质量
【答案】A
【答案】C
【解析】
【分析】
九年级化学图像题 金属及酸碱盐反应及其解题技巧及练习题(含答案)及解析
九年级化学图像题金属及酸碱盐反应及其解题技巧及练习题(含答案)及解析一、化学图像题金属及酸碱盐反应的图像1．下列图象能正确反映其对应关系的是（）A．向等质量的Zn和Fe中分别加入过量的稀硫酸B．向含有少量H2SO4的CuSO4溶液中逐滴加入NaOH溶液C．向接近饱和的NaNO3溶液中不断加入NaNO3晶体．D．向一定量的BaCl2溶液中逐滴加入稀硫酸．【答案】A【解析】【详解】A、等分别向等质量的锌和铁中滴入溶质质量分数相同的稀硫酸，当硫酸少量时，生成的气体由硫酸的量决定，所以开始二者放出气体一直相等，但由于硫酸过量，等质量的铁放出的气体大于锌放出的气体，现象与图像所示一致，故A正确；B、氢氧化钠与硫酸、硫酸铜均发生反应，但氢氧化钠与硫酸先反应，氢氧化钠与硫酸铜后反应，开始反应无现象，当第一个反应结束后才发生第二个反应，现象为产生沉淀，现象与图像所示不一致，故B错误；C、某温度下，向一定量接近饱和的硝酸钠溶液中不断加入硝酸钠晶体，很快就会达到饱和，不再溶解硝酸钠晶体，图像应为开始增加，饱和后溶液的质量不再增加，现象与图像所示不一致，故C错误；D、氯化钡与硫酸反应生成硫酸钡沉淀，当氯化钡反应完时，沉淀的量不再增加，现象与图像所示不一致，故D错误。
故选A。
【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。
2．如图所示的四个图象，能正确反映对应变化关系的是（）A．镁在氧气中燃烧B．等质量的镁、铝分別与质量分数相等且足量的稀硫酸反应C．向二氧化锰中加入过氧化氢溶液D．向一定量铁粉和铜粉的混合物中加入硫酸铜溶液【答案】C【解析】【分析】【详解】A、镁在氧气中燃烧生成氧化镁，镁和氧气不可能同时过量，选项错误；B、镁比铝活泼，所以等质量的镁、铝与足量酸反应，镁反应需要时间短，但等质量的镁、铝和稀硫酸反应后铝生成的氢气多，选项错误；C、二氧化锰能加快过氧化氢生成氧气的速率，则向二氧化锰中加入过氧化氢溶液，随着过氧化氢的加入，不断产生氧气，氧气的质量逐渐增加，选项正确；D、向一定量铁粉和铜粉的混合物中加入硫酸铜溶液，硫酸铜和铁立即反应生成硫酸亚铁和铜，固体质量增大，直至铁粉完全反应后固体的质量不再增加，即图像应从零点开始，选项错误，故选C。
中考化学金属及酸碱盐反应的图像综合经典题含详细答案
一、中考初中化学金属及酸碱盐反应的图像1．下列图像不能正确反映其对应变化关系的是（）A．铁加入硫酸铜溶液的反应B．取一定量打磨后的铝片于容器中，再逐渐加入稀盐酸C．常温下向一定量的稀硫酸滴加氢氧化钠溶液D．温度不变，向饱和的硝酸钾溶液中加入硝酸钾晶体【答案】C【解析】【分析】【详解】A、向一定量硫酸铜溶液中加入不断加入铁粉，铁与硫酸铜反应生成硫酸亚铁和铜，反应方程式为：Fe+CuSO4=Cu+FeSO4，根据化学方程式可知，每56份质量的铁能生成64份质量的铜。
溶液的质量减少，当反应停止时不再减少，该选项对应关系正确；B、随着稀盐酸的不断加入，铝片不断反应，质量不断减小，直至减小到0，该选项对应关系正确；C、常温下向一定量的稀硫酸滴加氢氧化钠溶液，随着氢氧化钠溶液的滴加，水的质量不断增大，该选项对应关系不正确；D、饱和的硝酸钾溶液中不能继续溶解硝酸钾晶体，向一定量饱和硝酸钾溶液中加入硝酸钾晶体时，硝酸钾不能继续溶解，溶质质量分数不变，该选项对应关系正确。
故选C。
2．向含有CaCl2和HCl的混合溶液中逐滴加入Na2CO3溶液，x轴表示滴入的Na2CO3溶液的质量，y轴表示生成气体或沉淀的质量。
其中表示溶液中只有一种溶质的点是（）A．a点B．b点C．c点D．o点【答案】B【解析】【分析】【详解】向含有CaCl2和HCl的混合溶液中逐滴加入Na2CO3溶液，加入的碳酸钠先与盐酸反应生成氯化钠、水和二氧化碳，等盐酸完全消耗，才开始与氯化钙反应生成碳酸钙沉淀和氯化钠，沉淀到达最高点说明已经反应结束。
A、a点表示碳酸钠与盐酸恰好完全反应生成氯化钠、水和二氧化碳，此时溶液中的溶质有氯化钠和氯化钙两种，不符合题意；B、b点表示碳酸钠与氯化钙反应生成碳酸钙沉淀和氯化钠，此时溶液中的溶质有氯化钠一种，符合题意；C、c点表示碳酸钠溶液过量，此时溶液中的溶质有氯化钠和碳酸钠，不符合题意；D、o点时，没有加入碳酸钠溶液，此时溶液中的溶质有CaCl2和HCl，不符合题意。
九年级必备化学图像题 金属及酸碱盐反应技巧全解及练习题(含答案)
九年级必备化学图像题 金属及酸碱盐反应技巧全解及练习题(含答案)一、化学图像题 金属及酸碱盐反应的图像1．下列图像与对应变化相符的是A ．煅烧一定质量的石灰石B ．浓硫酸敞口放置C ．加热一定质量的饱和氢氧化钙溶液D ．向等质量、等浓度的稀盐酸中分别加入足量锌粉和铁粉【答案】D【解析】【分析】碳酸钙高温生成氧化钙和二氧化碳，锌和稀盐酸反应生成氯化锌和氢气，铁和稀盐酸反应生成氯化亚铁和氢气。
【详解】A 、煅烧石灰石时生成氧化钙和二氧化碳，反应的化学方程式为32CaCO CaO+CO 高温 ，钙元素存在于固体中，根据质量守恒定律，反应前后钙元素的质量不变，故A 不正确；B、浓硫酸具有吸水性，敞口放置会吸收空气中的水蒸气，溶液中溶质质量分数变小，当硫酸浓度降低到一定限度时，不再吸收空气中的水蒸气，其溶质质量分数保持稳定，但不可能为零，故B不正确；C、饱和溶液中不含有固体，即刚开始时，固体的质量为零，氢氧化钙的溶解度随温度的升高而减小，所以加热饱和氢氧化钙溶液时，随温度升高有固体析出，当加热至一定温度时，水分蒸发加快，更多的氢氧化钙固体析出，直至溶液蒸干，固体质量不再变化，故C 不正确；D、锌、铁与稀盐酸反应产生氢气，锌比铁的金属活动性强，与酸反应速率更快；等质量等浓度的稀盐酸与足量金属反应，产生氢气的质量由酸的质量决定，最终生成的氢气的质量相同，故D正确。
故选D。
【点睛】浓硫酸具有吸水性，敞口放置会吸收空气中的水蒸气，氢氧化钙的溶解度随温度的升高而减小。
2．下列四个图像的变化趋势，能正确体现对应操作的是（）A．向稀硫酸中加水B．将浓盐酸敞开口放置在空气中C．加热一定质量的氯酸钾和二氧化锰的混合固体D．向一定质量的氢氧化钾和硝酸钡的混合溶液中滴加稀硫酸【答案】C【解析】【详解】A、稀硫酸的pH小于7，向稀硫酸中加水，溶液的pH逐渐增大，无限的接近于7，不会大于7，A选项图像变化不正确，不符合题意；B、氯化氢具有挥发性，将浓盐酸敞开口放置在空气中，溶质氯化氢的量逐渐减小，溶质的质量分数逐渐减小，B选项图像变化不正确，不符合题意；C、加热一定质量的氯酸钾和二氧化锰的混合固体，氯酸钾在二氧化锰的催化作用下生成氯化钾和氧气，反应前氧气的质量0，反应过程中氧气的质量增加，完全反应后质量不变，图像从原点开始，先上升后成一条水平直线，C选项图像变化正确，符合题意；D、向一定质量的氢氧化钾和硝酸钡的混合溶液中滴加稀硫酸，氢氧化钾与稀硫酸反应生成硫酸钾和水，硝酸钡与硫酸或硫酸钾反应均生成硫酸钡沉淀，故一开始就会生成沉淀，D选项图像变化不正确，不符合题意。
中考化学图像题 金属及酸碱盐反应题20套(带答案)
中考化学图像题 金属及酸碱盐反应题20套(带答案)一、化学图像题 金属及酸碱盐反应的图像1．下列图像能正确反映所对应叙述关系的是A ．一定量的木炭还原氧化铜，剩余固体质量与反应时间的关系B ．t ℃时，向饱和硝酸钾溶液中加入硝酸钾晶体，溶质质量分数与加入硝酸钾质量的关系C ．将锌粒加入到一定量的稀硫酸中，溶液的质量与反应时间的关系D ．向硫酸和硫酸铜混合溶液中加入氢氧化钠溶液，沉淀质量与加入量的关系【答案】D【解析】【分析】【详解】A 、木炭还原氧化铜生成铜和二氧化碳，方程式为：2ΔC+2CuO 2Cu+CO 。
从方程式可知，生成物中含有铜单质，固体的质量一定不为0。
A 错误；B 、一定温度下，饱和的硝酸钾溶液不能继续在溶解硝酸钾了。
所以加入的硝酸钾无法继续溶解，溶质质量分数不变。
B 错误；C 、将锌和稀硫酸混合后，锌和稀硫酸反应生成硫酸锌和氢气，方程式为：2442Zn+H SO ZnSO +H =。
由此可知，锌和稀硫酸一接触就会反应生成硫酸锌和氢气，溶液的质量逐渐增加，待硫酸消耗尽后，加入的锌粒不会反应，也不会形成溶液，则此时溶液的质量不变。
C 错误；D 、硫酸能与氢氧化钠反应生成硫酸钠和水，硫酸铜能与氢氧化钠反应生成氢氧化铜和硫酸钠。
生成的氢氧化铜可以与硫酸反应生成硫酸铜和水，所以有硫酸存在时，硫酸铜不能直接与氢氧化钠反应生成氢氧化铜沉淀，等硫酸被消耗尽此能生成沉淀。
D 正确。
故选D 。
2．向一定量硝酸银和硝酸亚铁的混合溶液中加入锌粉，充分反应后所得溶液的质量与加入锌粉的质量关系如图。
下列说法正确的是A ．a 点所得固体为银和铁B ．b 点所得溶液中的溶质为硝酸银、硝酸亚铁和硝酸锌C ．c 点所得固体为银、铁和锌D ．d 点所得溶液中的溶质为硝酸锌【答案】D【解析】【分析】解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答，根据金属的活动性，向一定量硝酸银和硝酸亚铁的混合溶液中加入锌粉，先后发生以下2个反应：2AgNO 3+Zn=Zn(NO 3)2+2Ag ，Fe(NO 3)2+ Zn=Zn(NO 3)2+ Fe 。
