6-1电动系功率表的使用与维护

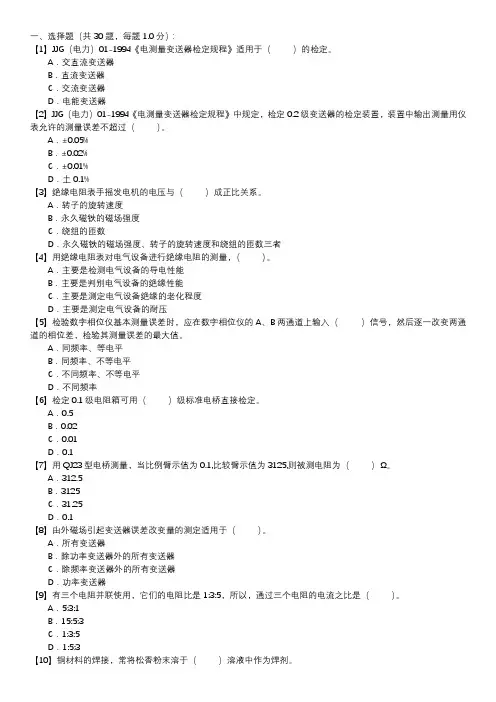

职业技能试卷 — 电测仪表(第116套)
一、选择题（共 30 题，每题 1.0 分）：【1】JJG（电力）01-1994《电测量变送器检定规程》适用于（）的检定。
A．交直流变送器B．直流变送器C．交流变送器D．电能变送器【2】JJG（电力）01-1994《电测量变送器检定规程》中规定，检定0.2级变送器的检定装置，装置中输出测量用仪表允许的测量误差不超过（）。
A．±0.05%B．±0.02%C．±0.01%D．土0.1%【3】绝缘电阻表手摇发电机的电压与（）成正比关系。
A．转子的旋转速度B．永久磁铁的磁场强度C．绕组的匝数D．永久磁铁的磁场强度、转子的旋转速度和绕组的匝数三者【4】用绝缘电阻表对电气设备进行绝缘电阻的测量，（）。
A．主要是检测电气设备的导电性能B．主要是判别电气设备的绝缘性能C．主要是测定电气设备绝缘的老化程度D．主要是测定电气设备的耐压【5】检验数字相位仪基本测量误差时，应在数字相位仪的A、B两通道上输入（）信号，然后逐一改变两通道的相位差，检验其测量误差的最大值。
A．同频率、等电平B．同频率、不等电平C．不同频率、不等电平D．不同频率【6】检定0.1级电阻箱可用（）级标准电桥直接检定。
A．0.5B．0.02C．0.01D．0.1【7】用QJ23型电桥测量，当比例臂示值为0.1,比较臂示值为3125,则被测电阻为（）Ω。
A．312.5B．3125C．31.25D．0.1【8】由外磁场引起变送器误差改变量的测定适用于（）。
A．所有变送器B．除功率变送器外的所有变送器C．除频率变送器外的所有变送器D．功率变送器【9】有三个电阻并联使用，它们的电阻比是1:3:5，所以，通过三个电阻的电流之比是（）。
A．5:3:1B．15:5:3C．1:3:5D．1:5:3【10】铜材料的焊接，常将松香粉末溶于（）溶液中作为焊剂。
A．汽油B．酒精C．香蕉水D．松节油【11】使用钳形电流表可选择（）,然后再根据读数逐次换切。
功率表的正确使用
电动系功率表的正确使用
一、正确选择量程 1、电流量程：根据负载工作电流选择功率表的电流量程 Im≥IL 2、电压量程：根据负载工作电压选择功率表的电压量程 Um≥UL 3、功率量程：由电流量程和电压量程决定 P=Um•Im
练习：
某感性负载，额定功率为500W，额定电压为250V，功 率因数为0.8，如用D26—W型功率表去测量它的实际功 率，应怎样选择功率表的量程大小？ （D26—W ：电压量程:150V、300V和600V ；电流量程：2.5A和5.0A）
二、正确接线 1、接线原则：遵循“发电机端守则”
① 电流线圈的发电机端接电源正极（或火线），非发电机端 接负载。电流线圈串联接入电路。 ② 电压线圈支路的发电机端接电流线圈的一端，非发电机端 接负载的另一端。电压线圈支路并联接入被测电路。
2、接线方式：
① 电压线圈前接法
② 电压线圈后接法
强调：①测量结果大于负载实际功率（含功率表内耗Pa或Pb) ②如果负载功率较大可采用任一种接线方式进行功率的测量， 通常采用电压线圈前接法 （Pa小于Pb）
电压线圈前接法
接线图：
电压线圈后接法 接线图：
例题：
设某功率表电流线圈电阻Ra=20Ω,电压线圈支路电阻 Rb=50KΩ,若负载电阻为RL=5KΩ,问采用电压线圈前接 法和后接法两种方式，由于仪表的内耗而引起的误差各为 多少？
知识拓展：单相电路中，若功率表接线正确，指针出现
反偏现象，是何原因？如何处理？ 反偏原因：负载端含源且发出功率 反偏处理：切断电源后，将电流线圈的两个接线端对调 测量结果加负号。
电动系功率表的正确使用
学习目标: 1、巩固电动系功率表的结构 2、能正确选择功率表的量程 3、掌握功率表的接线原则 4、能正确读取功率表测量结果
电动式功率表的使用
电动式功率表的使用一、电动式功率表的结构及工作原理电动式功率表的结构如图2-1所示。
它的固定部分是由两个平行对称的线圈1组成，这两个线圈可以彼此串联或并联连接，从而可得到不同的量限。
可动部分主要有转轴和装在轴上的可动线圈2，指针3，空气阻尼器4，产生反抗力矩和将电流引入动圈的游线5组成。
电动式功率表的接线如图2-2所示，图中固定线圈串联在被测电路中，流过的电流就是负载电流，因此，这个线圈称为电流线圈。
可动线圈在表内串联一个电阻值很大的电阻R 后与负载电流并联，流过线圈的电流与负载的电压成正比，而且差不多与其相同，因而这个线圈称为电压线圈。
固定线圈产生的磁场与负载电流成正比，该磁场与可动线圈中的电流相互作用，使动圈产生一力矩，并带动指针转动。
在任一瞬间，转动力矩的大小总是与负载电流以及电压瞬时值的乘积成正比，但由于转动部分有机械惯性存在，因此偏转角决定于力矩的平均值，也就是电路的平均功率，即有功功率。
图2-1 电动式功率表的结构图2-2 功率表的两种接线方式(a)(b)由于电动式功率表是单向偏转，偏转方向与电流线圈和电压线圈中的电流方向有关。
为了使指针不反向偏转，通常把两个线圈的始端都标有“*”或“±”符号，习惯上称之为“同名端”或“发电机端”，接线时必须将有相同符号的端钮接在同一根电源线上。
当弄不清电源线在负载哪一边时，针指可能反转，这时只需将电压线圈端钮的接线对调一下，或将装在电压线圈中改换极性的开关转换一下即可。
图2-2（a ）和2-2（b ）的两种接线方式，都包含功率表本身的一部分损耗。
在图2-2（a ）的电流线圈中流过的电流显然是负载电流，但电压线圈两端电压却等于负载电压加上电流线圈的电压降，即在功率表的读数中多出了电流线圈的损耗。
因此，这种接法比较适用于负载电阻远大于电流线圈电阻（即电流小、电压高、功率小的负载）的测量。
如在日光灯实验中镇流器功率的测量，其电流线圈的损耗就要比负载的功率小得多，功率表的读数就基本上等于负载功率。
建筑电工考试题库(考试带答案)
温馨提示：本套试卷为电工精选题库，总共500道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（选择题300道，多选题50道，判断题150道）一、单选题(共计300题,每题1分)1.操作票填写中,合上或拉开的隔离开关,刀开关统称为( )。
A.开关B.负荷开关C.刀闸答案:C2. 双闭环系统中不加电流截止负反馈，因为( )。
A.有转速环保证B.有电流环保证C.有比例积分调节器保证D.有速度调节器的限幅保证。
答案:B3. 架空线路装设自动重合闸装置后，可以( )。
A.提高耐雷水平B.提高供电可靠性C.降低杆塔接地电阻答案:B4. 用数字万用表的直流电压档测量直流电压时，极性接反，则( )A.有可能损坏万用表B.可以直接测量出电压值C.测出的电压值需取反才是真正电压值答案:C5. 对触电者进行急救时“胸外心脏挤压法”与“口对口(鼻)人工呼吸法”两种方法应交替进行，按( )。
A.15:2；B.15:5；C.30:2；D.30:5；答案:C6. 放电棒的放电电压范围在多少范围之内( )A.5kV-20kVB.5kV-70kVC.20kV-50kVD.50kV-70kV答案:A7. 挖掘作业时，机械挖掘设备距空中导线最小距离A.低压0.5米,高压1米B.低压1米，高压2米C.低压2米,高压4米D.低压4米,高压8米答案:B8. 低压装表接电时,( )。
A.应先安装计量装置后接电B.应先接电后安装计量装置C.计量装置安装和接电的顺序无要求D.计量装置安装和接电应同时进行答案:A9. 电工常用的梯子有竹梯和( )。
A.铝合金梯子B.铁梯子C.人字梯D.马梯答案:C10. 定时限电流保护具有( )的特点A.电流越大，动作时间越短，电流越小，动作时间越长B.电流越小，动作时间越短，电流越大，动作时间越长C.动作时间固定不变D.动作时间随电流大小而变答案:C11. 用数字万用表的直流电压档测量直流电压时极性接反,则( )。

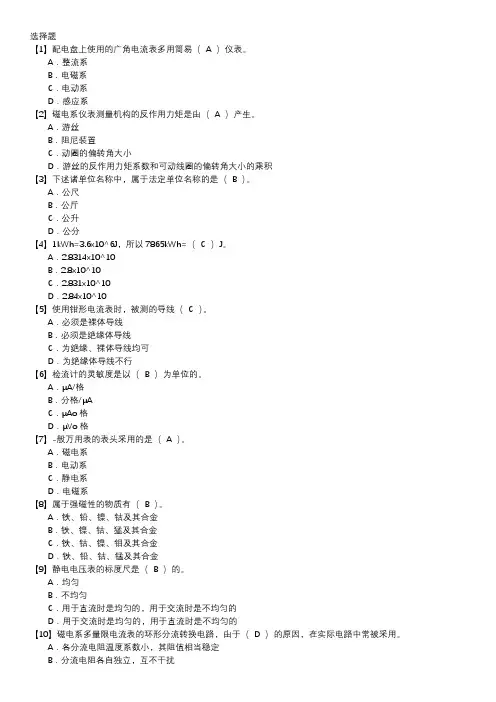

电测仪表职业技能题库(初级工)第023套
选择题【1】配电盘上使用的广角电流表多用简易（ A ）仪表。
A．整流系B．电磁系C．电动系D．感应系【2】磁电系仪表测量机构的反作用力矩是由（ A ）产生。
A．游丝B．阻尼装置C．动圈的偏转角大小D．游丝的反作用力矩系数和可动线圈的偏转角大小的乘积【3】下述诸单位名称中，属于法定单位名称的是（ B ）。
A．公尺B．公斤C．公升D．公分【4】1kWh=3.6x10^6J，所以7865kWh=（ C ）J。
A．2.8314x10^10B．2.8x10^10C．2.831x10^10D．2.84x10^10【5】使用钳形电流表时，被测的导线（ C ）。
A．必须是裸体导线B．必须是绝缘体导线C．为绝缘、裸体导线均可D．为绝缘体导线不行【6】检流计的灵敏度是以（ B ）为单位的。
A．μA/格B．分格/μAC．μAo格D．μVo格【7】-般万用表的表头采用的是（ A ）。
A．磁电系B．电动系C．静电系D．电磁系【8】属于强磁性的物质有（ B ）。
A．铁、铅、镍、钴及其合金B．铁、镍、钴、猛及其合金C．铁、钴、镍、钼及其合金D．铁、铅、钴、锰及其合金【9】静电电压表的标度尺是（ B ）的。
A．均匀B．不均匀C．用于直流时是均匀的，用于交流时是不均匀的D．用于交流时是均匀的，用于直流时是不均匀的【10】磁电系多量限电流表的环形分流转换电路，由于（ D ）的原因，在实际电路中常被采用。
A．各分流电阻温度系数小，其阻值相当稳定B．分流电阻各自独立，互不干扰C．各量限的误差调整比较方便，且计算简单D．转换开关的接触电阻不会影响任一分流回路的分流准确度【11】电磁系仪表（ A ）直接用于测量交流。
A．能B．不能C．通过转换电路才能D．通过转换电路也不能【12】普通指针式万用表表头采用磁电系结构，是因为它的（ C ）。
A．线性度较好B．转矩较大C．灵敏度较高D．成本较低【13】右手螺旋定则是用来判断（ A ）。
A．电流产生的磁场方向B．发电机感应电动势方向C．电动机转动方向D．电流方向【14】电流互感器相当于普通变压器（ B ）运行状态。
正确使用功率表应注意的主要事项
正确使用功率表应注意的主要事项发表时间：2016-09-06T15:22:02.600Z 来源：《基层建设》2015年36期作者：郭丽华[导读] 功率表是电气测量中常用的仪表之一。
功率表的使用正确与否直接影响到测量精度及仪表的完好，因此必须注意正确使用。
泰州创业水电安装服务有限公司 225300功率表是电气测量中常用的仪表之一。
功率表的使用正确与否直接影响到测量精度及仪表的完好，因此必须注意正确使用。
功率表的的量程包含三重含义：即电流量程、电压量程和功率量程。
电流量程是指在仪表的串联回路中容许通过的最大工作电流；电压量程是指在仪表的并联回路上所能承受的最高工作电压；功率量程则等于电流量程与电压量程的乘积，也即当负载功率因数COSφ=1时的仪表满刻度的功率值。
在实际测量中，COSφ往往不等于1而小于1，因此仅使被测功率不超过仪表的功率量程是不够的。
因在COSφ＜1时，指针虽未达到满刻度偏转，但被测的电流或电压可能已超过了功率表的电流或电压量程，因而将导致功率表损坏。
因此，在选择功率表时，还要注意被测电路的电流和电压，不能超过功率表的电流和电压量程。
此外，在使用功率表时，还应注意以下几点：1、功率表的正确接线在实际测量中，较常用的功率表为电动系功率表。
它是由电动系测量机构和附加电阻R1构成，如图1所示。
功率表的接线必须遵守“发电机端守则”。
因为电动系功率表的转动机构转矩与两个线圈中的电流方向有关。
若其中一线圈中的电流方向接反了，转矩就会改变方向，此时不仅无法读数，而且可能会将指针打弯。
为防止线圈接反，通常在两线圈对应于电流流进的端钮上，均标注上“*”或“±”等标志，称作发电机端。
功率表在接线时，应使电流和电压线圈的发电机端接到电源同一极性的端钮上，以保证两个线圈的电流方向都从发电机端流入。
这就是功率表接线的“发电机端守则”。
功率表的正确接线如图2所示。
其共同特点是，在所规定的正方向下，两线圈中的电流I1、I2都从发电机端流入，符合“发电机端守则”。
电测仪表职业技能鉴定题库(中级工)第042套
选择题【1】如果电动系功率表的电压回路加500V直流电压，电流回路通以频率为50Hz、5A的交流电流，则功率表读数是（ C ）。
A．2500WB．4330WC．0WD．2000W【2】进行直流电桥检定时，非基本量程所构成的读数盘示值（ B ）。
A．应逐点检定B．不必逐点检定，只需部分检定C．应对其中一半组合逐点检定D．只需检定误差最大点【3】功率表读数机构反映的是（ B ）。
A．负载电压、负载电流、功率因数的连乘积B．加于电压端的电压，通过电流端的电流和电压、电流之间夹角余弦的连乘积C．负载的有功功率D．负载的视在功率【4】上量限为5A的磁电系电流表，通以50Hz、4A的交流电流时，仪表读数是（ C ）A。
A．4B．√2x4C．0D．2【5】我国电网的额定频率规定为50Hz,某水轮发电机有30对磁极，它的额定转速应为（ D ）r/min。
A．60B．50C．150D．100【6】用倒相法可以检验整步表（ C ）。
A．指示值误差B．指示值变差C．指示值快慢方向正确性D．指示器转速的均匀性【7】整步表指示器转速均匀性的检验，一般可用（ B ）法进行。
A．移相器B．变频电源C．倒相D．串联阻抗【8】用锡铅焊料焊接铜料时，焊接温度在（ C ）℃时，焊接接头具有最高强度。
A．100B．200C．250D．300【9】（ B ）电阻应采用双桥测量。
A．750ΩB．0.15ΩC．1500ΩD．10000Ω【10】-般电流互感器产生误差的主要原因是存在着（ C ）所致。
B．负荷电流C．激磁电流D．泄漏磁通【11】磁通密度的单位名称是（ A ）。
A．特[斯拉]B．高[斯]C．千瓦o时D．欧[姆]【12】对相对误差而言，在满量程时DVM具有（ A ）。
A．最小值B．中值C．最大值D．平均值【13】由于仪表在设计、结构、工艺上的缺陷所造成的仪表误差属于（ A ）。
A．基本误差B．绝对误差C．附加误差D．系统误差【14】测量工作电压为380V的发电机绕组的绝缘电阻时，应选用（ B ）绝缘电阻表。
电动系功率表
4.2 电动系功率表考纲要求：1、掌握电动系功率表的基本结构、工作原理。
2、掌握电动系功率表的多量程实现及量程选择。
3、掌握电动系功率表的正确连接及功率的求算。
4、了解三种不同特点的低功率因数功率表。
知识要点：一、电动系功率表的结构1、定圈也称 线圈，用图形 表示，所在支路称 支路， 联接入被测电路。
2、动圈也称 线圈，用图形 表示，所在支路称 支路，与附加电阻 联后 联接入被测电路。
3、在测量线路中，用一个圆加一条水平粗实线和一条竖直细实线来表示电流与电压相乘的线圈，所以功率表用图形 来表示。
二、电动系功率表的工作原理1、用于直流电路功率测量时：I 1 = I,I 2 = RU (R ：电压支路总电阻) α∝ UI = P即α与被测功率P 成 ，标度尺刻度 。
2、用于交流电路功率测量时：I ∙1 = I ∙, I ∙2= 2Z U ∙(Z 2：电压支路总电阻) α∝ I 1 I 2cos ϕ； α∝ UIcos ϕ = P即α与被测电路的有功功率P 成 ，标度尺刻度 。
对非正弦交流电路仍然适用。
三、多量程功率表1、电流多量程的实现① 方法： （ 联或 联）； 一般有 个电流量程。
② 连接图2、电压多量程的实现①方法：；一般有个电压量程。
②连接图四、多量程功率表的量程选择1、功率表的量程包括量程、量程和量程。
2、选择原则：使被测电路的电流、电压都不要超过功率表的电流、电压量程；同时也要被测电路的功率不要超过功率表的功率量程。
比如：功率表的电流、电压量程各有2个，则其功率量程可以有种选择。
注：同样的负载，其工作状态不同时功率表的量限选择是不同的。
五、功率表的接线方式选择1、正确接线方法①遵守接线规则，发电机端的表示符号；②发电机端接线原则的内容为：a.；b.；2、接线的选择①接线的方式分为和两种。
②电压线圈前接适用于，其测量结果；电压线圈后接适用于，其测量结果；3、功率表发生反转的原因及采取措施①原因：接线错误措施：正确接线②接线若正确则原因是：，措施：a.换接端钮，决不能换接端钮；b.装有转换开关，只改变电压线圈中方向，不改变电压线圈和附加电阻的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机电工程系
山东德州汽车摩托车专修学院
ShanDong Dezhou Automobice And Motorcycle Profession Specialization College
项目六
电功率的测量
三．功率表的正确使用
电压端钮 电流端钮 连接片
D26－W型便携式单相功率表 电工仪表多媒体课件
山东德州汽车摩托车专修学院
ShanDong Dezhou Automobice And Motorcycle Profession Specialization College
项目六
电功率的测量
电工仪表多媒体课件
机电工程系
山东德州汽车摩托车专修学院
ShanDong Dezhou Automobice And Motorcycle Profession Specialization College
项目六
电功率的测量
• 当固定线圈中通入电流I１时，将产生磁场B１。同时在可动 线圈中通入电流I2，可动线圈中的电流就受到固定线圈磁场
的作用力，产生转动力矩，从而推动可动部分发生偏转，直
到与游丝产生的反作用力矩相平衡为止，指针停在某一位置
，指示出被测量的大小。
电动系仪表原理
电工仪表多媒体课件
机电工程系
山东德州汽车摩托车专修学院
ShanDong Dezhou Automobice And Motorcycle Profession Specialization College
项目六
电功率的测量
电动系功率表的结构及工作原理
电动系功率表原理电路
电动系功率表的符号
电工仪表多媒体课件
机电工程系
山东德州汽车摩托车专修学院
电工仪表多媒体课件
机电工程系
山东德州汽车摩托车专修学院
ShanDong Dezhou Automobice And Motorcycle Profession Specialization College
项目六
电功率的测量
电动系仪表和电磁系仪表在结构上的区别
• 电动系仪表和电磁系仪表在结构上的区别是：用可动线 圈代替了可动铁片，这样就基本上消除了磁滞和涡流的
ShanDong Dezhou Automobice And Motorcycle Profession Specialization College
项目六
电功率的测量
电动系功率表的结构及工作原理
• 匝数少、导线粗的固定线圈与负载串联，通过固定 线圈的电流等于负载电流，因此，固定线圈又叫功 率表的电流线圈 • 匝数多、导线细的可动线圈与分压电阻Rv串联后再 与负载并联，加在该支路两端的电压等于负载电压 ，所以可动线圈又称为功率表的电压线圈。
山东德州汽车摩托车专修学院
ShanDong Dezhou Automobice And Motorcycle Profession Specialization College
项目六
电功率的测量
（2课时） 组成与原理
任务实施
使用
相关理论 电动系功率表的使用与维护
分类
评价反馈
学习总结
布置任务
电工仪表多媒体课件
项目六
电功率的测量
电动系测量机构的结构
电工仪表多媒体课件
机电工程系
山东德州汽车摩托车专修学院
ShanDong Dezhou Automobice And Motorcycle Profession Specialization College
项目六
电功率的测量
电动系测量机构的结构
• 固定线圈一般都分成两段,其目的是：
项目六
电功率的测量
学习任务一 电动系功率表的使用与维护
电工仪表多媒体课件
机电工程系
山东德州汽车摩托车专修学院
ShanDong Dezhou Automobice And Motorcycle Profession Specialization College
项目六
电功率的测量
知识目标 （1）掌握电动系测量机构的构造，深刻理解电动系测量机构的工作原 理。 （2）了解电动系仪表的特点，电动系功率表的结构及工作原理。 （3）学会使用功率表，并能随时进行维护。 （4）学会用低功率因数功率表，并能随时进行维护。 技能目标 （1）掌握电动系测量机构的构造，深刻理解电动系测量机构的工作原 理。 （2）了解电动系仪表的特点，电动系功率表的结构及工作原理。 （3）学会使用功率表，并能随时进行维护。 （4）学会用低功率因数功率表，并能随时进行维护。 素养目标 （1）培养团队精神和集体主义观念。 （2）养成安全工作的习惯。 电工仪表多媒体课件 机电工程系
机电工程系
山东德州汽车摩托车专修学院
电压量程的扩大
• 扩大功率表电压量程是利用 与电压线圈串联不同阻值分
压电阻的方法来实现的。
电工仪表多媒体课件
机电工程系
山东德州汽车摩托车专修学院
ShanDong Dezhou Automobice And Motorcycle Profession Specialization College
项目六
①能获得较均匀的磁场； ②便于改换电流量程。
游丝的作用除了产生反作用力矩外，还起引导电流进
入可动线圈的作用。
电工仪表多媒体课件
机电工程系
山东德州汽车摩托车专修学院
ShanDong Dezhou Automobice And Motorcycle Profession Specialization College
电动系电流表、电压表的标度尺刻度不均匀。
电工仪表多媒体课件
机电工程系
山东德州汽车摩托车专修学院
ShanDong Dezhou Automobice And Motorcycle Profession Specialization College
项目六
电功率的测量
铁磁电动系测量机构
电工仪表多媒体课件
项目六
电功率的测量
电动系测量机构的工作原理
• 电动系测量机构是利用两个通电线圈之间产生电动力 作用的原理制成的。
电工仪表多媒体课件
机电工程系
山东德州汽车摩托车专修学院
ShanDong Dezhou Automobice And Motorcycle Profession Specialization College
电工仪表多媒体课件
机电工程系
山东德州汽车摩托车专修学院
ShanDong Dezhou Automobice And Motorcycle Profession Specialization College
项目六
电功率的测量
电动系仪表的缺点
仪表读数易受外磁场的影响； 本身消耗功率大； 过载能力小；
电流量程的扩大
• 电动系功率表的电流量程是可以成倍改变的。
两线圈串联
两线圈并联
电工仪表多媒体课件
机电工程系
山东德州汽车摩托车专修学院
ShanDong Dezhou Automobice And Motorcycle Profession Specialization College
项目六
电功率的测量
电工仪表多媒体课件
机电工程系
山东德州汽车摩托车专修学院
ShanDong Dezhou Automobice And Motorcycle Profession Specialization College
项目六
电功率的测量
功率表的量程及扩大
• 实际应用时，为了满足测量不同大小功率的需要，往往
需要扩大功率表的量程。功率表的功率量程主要由电流
机电工程系
山东德州汽车摩托车专修学院
ShanDong Dezhou Automobice And Motorcycle Profession Specialization College
项目六
电功率的测量
二、电动系功率表
• 电动系功率表的结构及工作原理 • 功率表的量程及扩大
电工仪表多媒体课件
机电工程系
项目六
电功率的测量
1、班级按小组进入课堂就位 2、组长收手机上交 3、教师点名 4、教师宣讲安全注意事项及课堂要求 5、现场5S：清点检查工具设备，改善课堂环境，调节课堂 氛围。
电工仪表多媒体课件
机电工程系
山东德州汽车摩托车专修学院
ShanDong Dezhou Automobice And Motorcycle Profession Specialization College
量程和电压量程来决定。所以，功率量程的扩大也要通
过电流量程和电压量程的扩大来实现。
电工仪表多媒体课件
机电工程系
山东德州汽车摩托车专修学院
ShanDong Dezhou Automobice And Motorcycle Profession Specialization College
项目六
电功率的测量
山东德州汽车摩托车专修学院
ShanDong Dezhou Automobice And Motorcycle Profession Specialization College
项目六
电功率的测量
• 电动系测量机构测量直流时，指针的偏转角α与两线 圈中电流的乘积成正比。 • 电动系测量机构测量交流电时，仪表指针的偏转角α 不仅与通过两个线圈电流的有效值I１、I２有关，而 且还与两电流相位差的余弦cos 有关。
电工仪表多媒体课件
机电工程系
山东德州汽车摩托车专修学院
ShanDong Dezhou Automobice And Motorcycle Profession Specialization College
