空调型号命名规则
pex系列介绍(更新)

PeX系列空调操作菜单----用户菜单
用户菜单
设定点
事件记录
图形数据
报警设置
传感器数据
显示设置
运行时间
睡眠模式
维护信息
当前告警
U102 温度设定 U103 湿度设定 U104 湿度控制 U105 送风温限 U106 送风温限
U202 回风报警 U203 回风高温 U204 回风低温 U205 回风高湿 U206 回风低湿 U207 传A 报警 U208 传A 高温 U209 传A 低温 U210 传A 高湿 U211 传A 低湿
PeX系列空调结构----外观
PeX2240RA
PeX系列空调结构----外观
PeX2240RW
PeX系列空调结构----外观
PeX2250FA
PeX系列空调结构----外观
《海信型号介绍》

R407C
N
R134a
H
R22
缺省
变频机代号
变频机类别 代号
定速
缺省
交流变频
Bp
直流变频
ZBp
定速补气增焓 Bh
变频补气增焓 ZBh
冷却方式代号
冷却方式 代号
空冷
缺省
水冷
S
功能代号
功能
代号
冷风
缺省
热泵
R
电热
D
看型号认机型
HMR1H0V0RW- 4/31FZBp 71FGD/G1FZBp
多管机 一拖四 高静压 直流
HUR-125FGW/S52 单元机(套机)
C系列 横出风外 HVR-252WH/SC1FZB机p
.
.
产品阵容
.
命名规则 命名规则
命名含义
类型
单元式空气调节机 风管送风式空调(热泵)机组 全新风空气处理机组
一拖多 多联式空调(热泵)机组
产品分类代号 公建、地产、工程
HU
HM HV
.
气候类型代号
类型
代号
T1
缺省
T2
T2
T3
T3
类型代号
类别 室内机 室外机
结构类型代号
结构类型
壁挂式
普通落地
落地式
落地明装
落地暗装
吊顶式
普通薄型风 管
宽型 窄型
新风机
四方向
嵌入式
二方向
单方向
一拖二
一拖多
一拖三
一拖四
普通外机
结构类型代号
G L LM LA D F FG KF ZF XF Q Q2 Q1 W2 W3 W4 W.

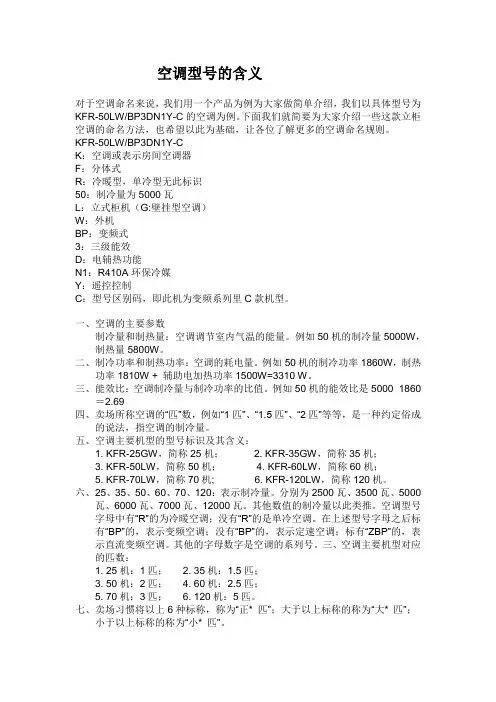

空调型号的含义

空调型号的含义对于空调命名来说,我们用一个产品为例为大家做简单介绍,我们以具体型号为KFR-50LW/BP3DN1Y-C的空调为例。
下面我们就简要为大家介绍一些这款立柜空调的命名方法,也希望以此为基础,让各位了解更多的空调命名规则。
KFR-50LW/BP3DN1Y-CK:空调或表示房间空调器F:分体式R:冷暖型,单冷型无此标识50:制冷量为5000瓦L:立式柜机(G:壁挂型空调)W:外机BP:变频式3:三级能效D:电辅热功能N1:R410A环保冷媒Y:遥控控制C:型号区别码,即此机为变频系列里C款机型。
一、空调的主要参数制冷量和制热量:空调调节室内气温的能量。
例如50机的制冷量5000W,制热量5800W。
二、制冷功率和制热功率:空调的耗电量。
例如50机的制冷功率1860W,制热功率1810W + 辅助电加热功率1500W=3310 W。
三、能效比:空调制冷量与制冷功率的比值。
例如50机的能效比是5000÷1860=2.69四、卖场所称空调的“匹”数,例如“1匹”、“1.5匹”、“2匹”等等,是一种约定俗成的说法,指空调的制冷量。
五、空调主要机型的型号标识及其含义:1. KFR-25GW,简称25机;2. KFR-35GW,简称35机;3. KFR-50LW,简称50机;4. KFR-60LW,简称60机;5. KFR-70LW,简称70机;6. KFR-120LW,简称120机。
六、25、35、50、60、70、120:表示制冷量。
分别为2500瓦、3500瓦、5000瓦、6000瓦、7000瓦、12000瓦。
其他数值的制冷量以此类推。
空调型号字母中有“R”的为冷暖空调;没有“R”的是单冷空调。
在上述型号字母之后标有“BP”的,表示变频空调;没有“BP”的,表示定速空调;标有“ZBP”的,表示直流变频空调。
其他的字母数字是空调的系列号。
三、空调主要机型对应的匹数:1. 25机:1匹;2. 35机:1.5匹;3. 50机:2匹;4. 60机:2.5匹;5. 70机:3匹;6. 120机:5匹。
空调型号命名规则--

1.1.1 产品型号命名规则【1】【2】及含义如图1所示。
产品改进代号:用小写字母表示,a 、b 、c …… 按字母顺序进行(无改进省略)能效等级代号:用“+”表示,如“+1” 至“+3”分别表示1至3级能效,电源代号:单相省略,三相用3表示 产品款式设计代号【5】:产品系列设计代号【3】【4】制冷剂种类代号:省略-R22,A-R410a ,1A-R407c ,2A-R134a ,3A-R290,4A-R32产品类型代号:省略-定频,BP-交流变频,BM-直流变频,BR-变容 一拖多产品代号:省略-一拖一,2-一拖二,d -一拖三及以上,室外机组结构代号: W-室外机组结构代号整体式结构代号或分体式室内机组结构分类:整体式:省略-窗机,C-穿墙式,Y-移动式 分体式:G-挂壁式,L-落地式 Q-嵌入式(Q1-一面出风,Q2-二面出风,Q4-四面出风) Z-座式 D-吊顶式DL-吊顶落地式 T-天井式 规格代号:额定制冷量的百位数或百位以上数冷却方式代号:省略-风冷,S-水冷功能代号: 省略-冷风型,R-热泵型,Rd -电辅热热泵型,D-电热型, 结构型式代号: F-分体,C-整体(窗式) 气候类型代号:T1型-省略,T2-T2型,T3- T3型。
产品代号:K-房间空气调节器图1 产品型号命名规则注1:出口产品不受此限。
注2:为区分不同配置,在型号标贴上基础上增加“开发顺序号”区分; 注3:室内机的产品系列设计代号室内机型号命名中“制冷剂种类”后的第1位字母。
例1:室内机面板代号(“SFA ”“CQ ”等)中的第1位字母表示“产品系列设计代号(S 系列、C 系列)” ; 注4:室外机的产品系列设计代号室外机型号命名中“制冷剂种类”后的3位数字表示室外机尺寸的变化。
a) 前2位数字为室外钣金代号,根据室外机尺寸确定,取值范围推荐如下:(0,25): 00-09;[25,45):10-19,[45-70):20-29,[72-120):30-39,[120,):50-59。
空调新能效型号命名规则

整机 KFR-26GW/(26556)Aa-2 内机 KFR-26G(26556)Aa-2 外机 KFR-26W/C01-2
型号举例
整机 KFR-26GW/(26556)Aa-2
内机 KFR-26G(26556)Aa-2
外机 KFR-26W/C01-2
课程简介
01
整Hale Waihona Puke 及内机型号命名规则02外机型号命名规则
能效等级 2 3.40 3.30 3.20 3 3.20 3.10 3.00
3.40 3.30
CC≤4500W 4500W<CC≤7100W 7100W<CC≤14000W
3.20
3.00
2.80
2.60
2.40
新老型号举例
整机 KFR-26GW/K(26556)A1-N2 内机 KFR-26G(26556)A1-N2 外机 KFR-26W/KGQE
03
新旧规则对比
课程简介
01
整机及内机型号命名规则
02
外机型号命名规则
03
新旧规则对比
整机及内机型号命名规则
整机型号命名规则
KFR-26GW/ (26556)Aa-2
主型号 辅助型号
整机型号命名规则
KFR-26GW/
主型号
(26556)Aa-2
辅助型号
主型号 命名规则
KFR-26GW/
室外机结构代号(内机不表示) 结构分类(柜机使用L) 规格代号(制冷量) 功能代号(单冷机不表示) 结构形式代号(例如:C表示整体式)
产品代号(房间空气调节器)
辅助型号 命名规则
(26556)Aa-2
规格代号(制冷量) 结构代号(单冷机使用3) 设计序号(一位或两位数表示) 面板代号 改进序号
空调命名规则大全

[电器知识] 空调命名规则大全日期: 2010-01-25 18:01:31通常空调型号上标注的信息有:功能:单冷,冷暖制冷量:2300瓦,2500瓦,等外形:挂机,柜机其他信息:电辅助加热,变频,系列,颜色等。
不同品牌的空调都有各自不同的命名规则,不过国产品牌的命名较为统一,大多数字母含义相同。
一般KF代表单冷机,KFR代表冷暖机,KFRD代表冷暖电辅,GW代表挂机,LW代表柜机,BP代表有变频,23代表制冷量未2300瓦。
但各国产品牌在命名中也都有各自的特点,以下一一举例。
美的 KFR-23GW/DY-F(E4)含义KFR-23GW:制冷量为2300瓦的冷暖挂机DY:带辅助电加热功能F:F系列E4:四级能效海尔 KF-72LW/01UC(F)-S5含义KF-72LW:制冷量为7200瓦的单冷柜机01UC:01UC系列(F):负离子(BP:变频,X:双向送风,D:辅助电加热,Q:换新风)S5:5级能效海信 KFR-36GW/97FZBPC(玫瑰红)含义KFR-36GW:制冷量为3600的冷暖挂机97:97系列ZBP:直流变频科龙 KFR-50LW/VK-4(K15)含义VK:系列-4:四级能效志高 KFR-35GW/MD(M99A)+2含义D:辅助电暖(M99A):系列+2:二级能效合资品牌命名规则各不相同,主要有以下几个品牌:惠而浦 ASH-120C含义ASH:挂机(AVH:柜机)120:制冷量为3500瓦C:伯爵系列大金 FVXS60GV2CW含义FVX:柜机(FTX:挂机)S:新冷媒(D:直流变频)60:制冷量为6000瓦GV:系列2C:2级能效W:白色(N:香槟金)松下 HC18FB2含义HC:系列C:单冷18:制冷量为5000瓦F:柜机2:二级能效三菱电机 MSD-CE07VD含义S:挂机(F:柜机)D:单冷(H:冷暖,Z:变频)CE:系列07:制冷量为2300瓦日立 RAS/C-25BVX含义RA:日立空调S:挂机(P:柜机)C:家用25:制冷量B:系列V:变频(H:冷暖,C:单冷)x:系列变种(Y,Z)奥克斯 KFR-51LW/SF(4) 含义SF:系列(SA,BQ)(4):4级能效三洋 SAP-NC332HE含义NC:系列332:制冷量为3320瓦H:冷暖(C:单冷)E:电辅助加热(B:蓝色,R:红色)三菱重工 SRFNC71D含义F:柜机(K:挂机)NC:系列71:制冷量为7100瓦D:冷暖电辅(C:单冷,H:冷暖)。
GZK系列组合式空调机组

第四章 ZK、GZK系列组合式空调机组一、产品概述GZK系列:格力组合式空调机组采用防冷桥铝型材结构,特殊橡胶材料密封条与外面的金属隔绝,加上铝型材的凹凸槽衔接,使漏风率非常低,保温性能好。
内表无需粘贴保温绵或其他保温材料,符合洁净空调的要求。
格力组合式空调机组可根据用户要求提供多种功能段组合,可广泛应用于电子仪表、精密机械制造、纺织、化工、卷烟、制药、食品、电站等工业性空调场所,也适用于商业大厦、饭店、超市、影剧院、展览中心、体育馆、商场、宾馆、办公大楼等商用及民用大中型公共建筑的空调场所。
一、产品命名规则GZK 16 10 B X S Y 01 / Q B1 2 3 4 5 6 7 8 9 10序号代号描述可选项1 机组代号GZK-格力组合式空调机组2 宽度模数机组宽度,数字×100mm3 高度模数机组高度,数字×100mm4 功能段组合形式A、B、C……K、Z5 工况代号缺省-进风工况为新、回风混合工况X-进风工况为新风工况;H-进风工况为回风工况6 送风方式缺省-水平送风;S-上送风7 接管形式缺省-左式;Y-右式8 设计序号00省略,以01、02……排列9 机组功能缺省-标准型,J-净化型,Q-全热回收型,X-显热回收型10 型材型号缺省-25型材,B-50型材说明:①此处功能段组合形式只为建议组合,也可按用户需要自选功能段组合,功能段组合形式中选Z表示自选功能段组合。
②接管形式:顺着气流方向看,换热器进、出水管的方位及检修门在右的为右式机组,用Y表示;反之为左式机组,不表示。
1、机组型材结构聚氨酯发泡板密封材料防冷桥材料注:当通过机组盘管的迎面风速大于2.5m/s时,加装挡水板,以防止盘管飞水。
注:高度、宽度模数每模M=100mm二、系列机组冷量和盘管配置1、机组供冷量回风工况新风工况冷冻水进出水温度:7/12℃回风工况:进风干球温度:27℃进风湿球温度:19.5℃新风工况:进风干球温度:35℃进风湿球温度:28℃2、机组供热量(热水供热)回风工况新风工况上表为单用热水盘管,进水温度90℃回风工况:进风干球温度:20℃新风工况:进风干球温度:- 4℃3、机组供热量(蒸汽供热)回风工况新风工况蒸汽为饱和蒸汽,压力为0.2MPa,回风工况:进风干球温度:20℃,新风工况:进风干球温度:- 4℃。
空调型号命名规则

空调型号命名规则(1)K—房间空调器。
(2)结构形式:F—分体式房间空调器;C—窗式房间空调器;(3)功能代号(单冷型无此代号):R-热泵型;D—电热型;RD-热泵辅助电热型。
(4)名义制冷量:用阿拉伯数字表示,其值取制冷量的前两位数。
20、22、23代表一匹、25、26、28代表1。
25匹、30、31、33、35、36代表1。
5匹、40、45、50、60代表2匹、70代表3匹、120代表5匹(5)分体式室内机组结构代号:L-柜式; G—壁挂式;C—窗式;N—内藏式;F—风管式;Q-嵌入式;D-吊顶式;W—室外机(6)特殊功能:Y—遥控(仅限窗机);D—直流;BP-变频(美的: BP、格力:Fd);J—离子除尘;X-双向换风;F-负离子如:KC-50/Y代表窗机,单冷,制冷量为5000W,为遥控型;KFR—35GW/BP表示壁挂分体式变频空调器,冷暖,制冷量为3500W。
空调适用面积参考1P:11—17㎡1。
25P:18-23㎡ 1.5P:18-25㎡2P:30-33㎡3P:40—45㎡5P:60㎡左右10P:100㎡左右特推荐:空调器的命名有一套国家统一的标准,产品型号及含义如下:***** * **1 2 3 4 5 6 7 81-表示产品代号(家用房间空调器用字母K表示)2—表示气候类型(一般为T1型,T1型气候环境最高温度为43 C,T1型代号省略)3—结构形式代号(空调器按结构形式分为整体式和分体式,整体式空调器又分为窗式和移动式,代号分别为:分体式-F、窗式—C、移动式—Y)4-功能代号(空调器按功能主要分为单冷型、热泵型及电热型,单冷型代号省略,热泵型、电热型代号分别R、D)5-规格代号(额定制冷量,用阿拉伯数字表示,空调器制冷量在10000W以下的,其单位为100W;制冷量大于或等于10000W时,其单位为1000W)6—整体式结构分类代码或分体式室内机组结构分类代号(室内机组结构分类为吊顶式、挂壁式、落地式、天井式、嵌入式等,其代号分别为D、G、L、T、Q等)7—室外机组结构代号(室外机组代号为W)8-工厂设计序号和特殊功能代号等,允许用汉语拼音大写字母或阿拉伯数字表示.下面以格力空调几个型号作简单说明KCD-46(4620)其中K表示房间空调器,C表示窗机,D表示电热型,46表示制冷量是4600瓦.KFR—25GW/E(2551)其中K表示房间空调器,F表示分体式,R表示热泵型,25表示制冷量是2500瓦,G表示挂壁式,W表示室外机代号,E表示冷静王系列产品。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
空调型号命名规则
(1)K—房间空调器。
(2)结构形式:F—分体式房间空调器;C—窗式房间空调器;
(3)功能代号(单冷型无此代号):R—热泵型;D—电热型;RD—热泵辅助电热型。
(4)名义制冷量:用阿拉伯数字表示,其值取制冷量的前两位数。
20、22、23代表一匹、25、26、28代表1.25匹、30、31、33、35、36代表1.5匹、40、45、50、60代表2匹、70代表3匹、120代表5匹
(5)分体式室内机组结构代号:L-柜式; G-壁挂式;C-窗式;N-内藏式;F-风管式;Q-嵌入式;D-吊顶式;W-室外机
(6)特殊功能:Y-遥控(仅限窗机);D-直流;BP-变频(美的: BP、格力:Fd);J-离子除尘;X-双向换风;F-负离子
如:KC-50/Y代表窗机,单冷,制冷量为5000W,为遥控型;
KFR-35GW/BP表示壁挂分体式变频空调器,冷暖,制冷量为3500W。
空调适用面积参考
1P:11-17㎡ 1.25P:18-23㎡ 1.5P:18-25㎡2P:30-33㎡3P:40-45㎡5P:60㎡左右10P:100㎡左右
特推荐:空调器的命名有一套国家统一的标准,产品型号及含义如下:
* * * * * * * *
1 2 3 4 5 6 7 8
1—表示产品代号(家用房间空调器用字母K表示)
2—表示气候类型(一般为T1型,T1型气候环境最高温度为43 C,T1型代号省略)
3—结构形式代号(空调器按结构形式分为整体式和分体式,整体式空调器又分为窗式和移动式,代号分别为:分体式—F、窗式—C、移动式—Y)
4—功能代号(空调器按功能主要分为单冷型、热泵型及电热型,单冷型代号省略,热泵型、电热型代号分别R、D)
5—规格代号(额定制冷量,用阿拉伯数字表示,空调器制冷量在10000W以下的,其单位为100W;制冷量大于或等于10000W时,其单位为1000W)
6—整体式结构分类代码或分体式室内机组结构分类代号(室内机组结构分类为吊顶式、挂壁式、落地式、天井式、嵌入式等,其代号分别为D、G、L、T、Q等)
7—室外机组结构代号(室外机组代号为W)
8—工厂设计序号和特殊功能代号等,允许用汉语拼音大写字母或阿拉伯数字表示。
下面以格力空调几个型号作简单说明
KCD-46(4620)其中K表示房间空调器,C表示窗机,D表示电热型,46表示制冷量是4600瓦。
KFR-25GW/E(2551)其中K表示房间空调器,F表示分体式,R表示热泵型,25表示制冷量是2500瓦,G表示挂壁式,W表示室外机代号,E表示冷静王系列产品。
KFR-50LW/E(5052LA)其中K表示房间空调器,F表示分体式,R表示热泵型,50表示制冷量是5000W,L表示落地式,W表示室外机代号。
