毕业设计(论文)-SS4改电力机车控制电路分析
电力机车控制-SS4改电力机车辅助电路
谢 谢！
由劈相机启动继电器283AK 监测劈相机发电相电压（由 导线279、280引入）以间接 反映劈相机的转速，控制启 动电阻回路的开断。283AK 的工作电源（DC110V）从 导线531经533KT常开联锁 由导线281引入。
图1劈相机启动电路
劈相机1MG启动过程：按下主司机台上的劈相机按键，启动接 触器213KM闭合，启动电阻263R投入；劈相机电源接触器201KM 闭合，劈相机1MG开始分相启动。这时劈相机启动继电器283AK 检测劈相机发电相电压来间接反映劈相机转速，当劈相机转速达 到约0.9nN，其发电相电压接近于比较电压（额定网压该值为 220V下，网压由导线202、206引入），启动继电器283AK动作， 使启动接触器213KM打开，断开启动电阻（263R）回路，劈相机 启动完成。同时533KT常开联锁开断了导线531与281通路，使 283AK失去工作电源处于闭置状态。
1.电力机车主要辅助设备 辅助电路中的辅助设备是为了保证机车主电路正常工作和实现
各种辅助功能而设置的，主要有：分相设备—为三相异步电机提供 三相电；空气压缩机—产生压缩空气，用以进行制动和驱动部分电 空电器；通风机组—用以冷却牵引电机、硅整流机组、主变压器、 平波电抗器、制动电阻等电器设备。
2.辅助电路组成 辅助电路通常分为单－相供电系统、三相负载电路、单相负载 电路和保护线路。
线路转换：将劈相机故障转换开关242QS打向“2”位，把283AK 监测劈相机发电相电压的引线转接到3MA的第三相上。同时必须将闸 刀开关296QS倒向启动电容位253C（因启动电阻不能启动通风机）。
启动过程：仍由启动继电器283AK控制，启动完成后213KM打开， 切除起动电容253C。在网压不低于22kV时，其它辅机可投入运行。

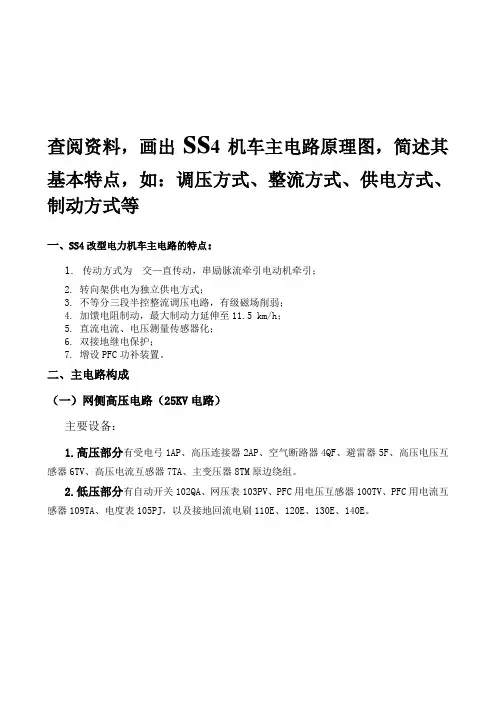

SS4改型电力机车主电路
查阅资料，画出ss4机车主电路原理图，简述其基本特点，如：调压方式、整流方式、供电方式、制动方式等一、SS4改型电力机车主电路的特点：1. 传动方式为交—直传动，串励脉流牵引电动机牵引；2. 转向架供电为独立供电方式；3. 不等分三段半控整流调压电路，有级磁场削弱；4. 加馈电阻制动，最大制动力延伸至11.5 km/h；5. 直流电流、电压测量传感器化；6. 双接地继电保护；7. 增设PFC功补装置。
二、主电路构成（一）网侧高压电路（25KV电路）主要设备：1.高压部分有受电弓1AP、高压连接器2AP、空气断路器4QF、避雷器5F、高压电压互感器6TV、高压电流互感器7TA、主变压器8TM原边绕组。
2.低压部分有自动开关102QA、网压表103PV、PFC用电压互感器100TV、PFC用电流互感器109TA、电度表105PJ，以及接地回流电刷110E、120E、130E、140E。
：3.电流回路：高压连接器2AP→另一节车的车顶母线主断路器4QF→高压电流互感器7TA→主变压器原边绕组A—X →PFC用电流互感器109TA→低压电流互感器9TA→车体→转向架构架→接地回流电刷（二）整流调压电路（Ⅰ架）采用转向架独立供电：a1-b1-x1，a2-x2供电给整流器70V ，70V 给并联的第1、2位牵引电机供电；a3-b3-x3，a4-x4供电给整流器80V ，80V 给并联的第3、4位牵引电机供电。
额定网压时：2211111133332222695.4a x a x a b b x a b b x U U U U U U V ======不等分三段半控桥式整流电路工作顺序（Ⅰ架为例）：首先投入4臂桥，触发T5和T6，投入a2-x2段绕组,T5和T6顺序移相。
整流输出电压0～12d U 变化，D1和D2续流。
正半周：a2（正）→D3→71号母线→平波电抗器→牵引电机线路接触器→牵引电机→牵引电机故障隔离开关→72号母线→D2→D1→73号母线→T6→x2（负）。
SS4改型电力机车主电路分析运用
呼和浩特职业学院毕业论文题目:SS4改型电力机车主电路分析运用专业: 电气化铁道技术****:***学号：**********完成时间：2011.10.20指导教师：***目录摘要 .................................................................................................................... 错误!未定义书签。
引言 . (3)1主电路的特点 (4)1.1传动行式 (4)1.2牵引电动机供电方式 (5)1.3电制动方式 (5)1.4保护系统 (4)2主电路的构成 (4)2.1网测高压电路 (4)2.2牵引供电电路 (4)2.3加馈电阻制动电路 (6)2.4保护电路 (8)结论 (9)参考文献摘要随着我国电气化铁路及电力机车技术的迅速发展，电力机车在产品的结构、形式、质量方面都有了很大的的改进和提高，专业的对口，作为司乘人员，在铁路机务部门工作，必须熟悉和掌握电力机车控制电路的基本作用原理，和通过系统的分析与设计来提高自己的专业素质。
韶山4G型电力机车电气线路的设计与分析是选自机车运用的实际课题，涉及范围较广。
电力机车的控制线路是一个复杂的系统。
本课题要求学生在已学的机车线路基础上，整体分析SS4G型电力机车主电路，辅助电路和控制电路，并能了解电力机车的故障判断处理流程和方法。
尝试根据实际情况对控制电路进行设计。
使学生更好的理解电力机车的工作控制原理，培养学生运用所学的基础知识、专业知识，并利用其中的基本理论和技能来分析解决本专业内的相应问题，使学生建立正确的设计思想，掌握工程设计的一般程序和方法，完成电气工程技术人员必须具备的基本能力的培养和训练通过对此课题的学习和设计，使学生能更好的理解电力机车电气原理及故障处理方法，掌握电力机车实际运用中的基本专业技能。
培养学生运用所学的基础知识和专业知识的能力，提高学生利用所学基本理论和自身具备的技能来综合分析解决本专业相应问题的能力，使学生树立正确的设计思想，掌握工程设计的一般程序和方法，完成电气工程技术人员必须具备的基本能力的培养和训练。
毕业论文SS4改型机车运行过程常见故障分析及其处理
SS4改型机车运行过程常见故障分析及其处理摘要SS4改进型电力机车是在SS4、SS5和SS6型电力机车的基础上，吸收了8K机车一些先进技术设计的。
SS4改型电力机车作为我国自主研发的第一代重型货运机车，它启动平稳、加速快、工作可靠、设计载重500吨。
和内燃机车不同，电力机车主要靠电提供动力，在功率、速度、环保等方面也有着不可比拟的优势。
而SS4改机车是在SS4型电力机车的基础上通过消化国内外先进技术，使其性能更加完善，工作更加完善。
SS4型电力机车辅助电路基本相同，都采用传统劈相机及电容分相起动通风机后备的双馈单—三相变流系统。
每节车只设一台劈相机，当该机因故障切除后，可用电容对第一台牵引风机电动机直接分相起动，然后该电机兼作劈相机，在网压22Kv以上时，可逐一起动其他辅助机组，避免机破事故。
辅助电机的保护形式有两种，一部分韶山4型机车采用三相自动开关，具有过载、短路复合脱扣保护功能，并可直接切除故障电路；另一部分机车采用了电子保护，具有、过载与短路保护功能，其缺点是不能直接切除故障电路而需借助于机车辅机接触器切除或主断路器保护性断电。
韶山4改型机车采用不等分三段顺控半控桥，但是牵引特性为恒流、准恒速特性控制，电阻制动为加馈电阻控制，其特性为准恒速限流控制，具有与再生制动相当的优良低速制动，缺点是耗能较大。
SS4改电力机车在运行过程中主要容易发生故障的机械部分主要是受电弓、主断路器、两位转换开关以及劈相机等部件。
本文从SS4改进型电力机车的基本构造和检修工艺出发结合机车在运行过程中容易发生故障的部件的检修实例，和机车的车体结构特点，对SS4改进型电力机车在运行过程中常见的故障部件进行分析。
关键词：故障分析；主断路器；受电弓目录摘要 (I)引言 (1)1 SS4改型电力机车简述 (2)1.1主要技术参考 (2)1.2电路控制 (2)1.3辅助电路 (3)1.4设备布置 (3)1.7转向架 (4)1.8制动系统 (4)2 受电弓 (5)2.1 受电弓概述 (5)2.2 TSG1-630/25型单臂受电弓的基本结构 (5)2.3 TSG1型单臂受电弓的动作原理 (7)2.4 主要技术参考 (7)2.5 TSG1型单臂受电弓常见故障处理 (8)3 主断路器 (9)3.1主断路器概述 (9)3.2主断路器的结构 (9)3.2.1高压部分 (10)3.2.2低压部分 (10)3.3主断路器的动作原理 (11)3.4主断路器运行中的故障分析 (12)4 转换开关 (14)4.1两位转换开关概述 (14)4.2转换开关结构 (14)4.2.1骨架 (14)4.2.2转鼓 (14)4.2.3触指杆（静触头组） (14)4.2.4传动装置 (15)4.2.5联锁触头 (15)4.3转换开关的使用与维护 (15)5 高压连接器 (16)5.1高压连接器概述 (16)5.2高压连接器结构 (16)5.3高压连接器的动作原理 (16)5.4高压连接器的使用与维护 (17)6劈相机 (18)6.1异步劈相机概述 (18)6.2电力机车劈相机结构 (18)6.3韶山4改进型电力机车的劈相机工作原理 (19)6.4电力机车劈相机不启动原因分析及处理 (19)6.5机车劈相机日常维护 (21)结论 (22)致谢 (23)参考文献 (24)引言我国社会经济在21世纪已经进入了一个快速稳定的发展时期，因此提速与重载依然是我国未来铁路发展的主旋律。
SS4改型电力机车整备控制电路
在主断路器合闸线圈得电的同时，主接地复位线圈97KER、98KER和故障复位中间继电器562KA线圈得电，为主回路接地、辅助系统过流、原边过流、励磁过流、牵引电机过流和零压故障进行复位控制，其电路：464线→602QA→531线→401SK→586QS→568KA→（539KT正→97KER、98KER线圈）、562KA线圈→400线（403/E，图4）562KA得电后，反联锁断开539KT线圈电路，延时1秒钟其正联锁断开4QFN、（97、98）KER电路，以保护线圈。（电路及作用前面已叙述）。
当533KT失电后，反联锁闭合，577线有电，为空压机、通风机、油泵等工作准备电源。
另外，561线有电，接通535、536、523、526KT电路，523KT延时3秒后还接通卸荷阀247YV电路：
A、535KT电路：464线→605QA→560→567KA正→561线→205KM反→535KT→400线（图4）
分相接触器213KM、劈相机分相延时继电器533KT（延时3秒）、劈相机起动延时继电器527KT（延时1秒）、劈相机接触器201KM、劈相机起动继电器283AK得电电路以及523、535、536、526KT延时继电器电路：
A、213KM电路：464→605QA→560→567KA正→561线→566KA反→213KM→400线（图408/E）
整流输出（蓄电池充电）经666QS与蓄电池并联，110V电源通过667QS接通负载。当整流桥故障时，拉开666QS使整流桥与蓄电池脱开；当负载故障时，拉开667QS切断负载与电源联系。二、整备控制电路
运行整备时各电气闸刀及隔离开关应置于正确位置：
电力机车控制-SS4改电力机车牵引电路分析
4.牵引电机故障隔离开关
牵引电机故障隔离开关19QS～49QS均为单刀双投开关，有上、 中、下三个位置。
“上”:运行位， “中”:牵引工况故障位， “下”:制动工况故障位。
机车牵引工况，若1M电机或相应的牵引通风机故障时，将19QS 置中间位，其相应常开联锁触点打开线路接触器12KM，使1M电机支 路与供电电路完全隔离，不投入工作。
3
牵引电机接线
为了均衡轴重，减小轴重转移，同一转向架上的两台牵引电机背 向布置，故其相对旋转方向应相反。以第一转向架前进方向为例，从 1M电机非整流子侧看去，电枢旋转方向应为顺时针方向；从2M电机 非整流子侧看去应为逆时针旋向。同样，第二转向架3M电机为顺时 针方向，4M电机为逆时针方向。由此，各牵引电机电枢与主极绕组 的相对接线方式是：
图1 SS4改机车牵引电路
3
牵引电路构成
SS4改机车每一节车有四台牵引电机，每一牵引电机支路的电 流路径基本相同，以1M电机为例分析电流路径：
正极母线71→平波电抗器11L→线路接触器12KM→电流传感器 111SC→电机电枢A11-A12→位置转换开关的“牵-制”鼓107QPR1 （牵引位）→位置转换开关的“前-后”鼓107QPV1（前位）→主极 磁场绕组D11-D12→位置转换开关的“前-后”鼓107QPV1（前位） →1M牵引电机隔离开关19QS→位置转换开关的“牵-制”鼓107QPR1 （牵引位）→负极母线72。
2
牵引电路构成
SS4改机车由完全相同的两节车重联后组成一台车，其功率为 6400kW，是干线主型货运机车。
SS4G电力机车主电路按其功能及电压等级分为：网侧高压电路、 整流调压电路、牵引电路、制动电路、功率因数补偿电路和保护电 路六部分。本讲主要分析牵引电路。
电力机车控制-SS4改电力机车主断路器控制
4
主断保护分闸
3．牵引电机过流 由电流传感器111SC～ 142SC检测牵引电机的电流信 号，然后送入电子柜，由电子 柜来判断出牵引电机是否过流 及哪一台过流。若一旦判断某 台电机过流，则电子柜送出＋ 110V的电压信号，这一信号直 接作用于牵引电机过流中间继 电器557KA，使其得电动作， 主断路器分断。
主断路器控制
1
主断路器作用和分类
2
主断合闸控制
3
主断分闸控制
4
主断保护控制
1
主断路器作用和分类
一、主断路器作用 主断路器是电力机车的一个重要电气部件，它是整车与接触网 之间电气连通、分断的总开关，是机车上最重要的保护设备，当 机车发生各种严重故障时都通过它来自动切断机车电源，从而保 护机车。
二、主断路器分类
图3主断路器控制
3 主断分闸控制
图1 主断路器控制
①人工分断 主断路器的分闸控制由自动开
关630QA提供电源，当按下“主 断路器分”按键开关400SK时， 导线556经400SK、4QF常开联锁 （此时已闭合），使导线542有电， 主断路器分闸线圈4QFF得电动作， 主断路器分闸。
②故障自动分断 主断路器除具有人工分断功能
图2 主断路器保护控制
4
主断保护分闸
2．次边过流 由电流互感器176TA、 177TA、186TA、187TA检测 次边过流信号，然后送到电子 柜，当电子柜判断出次边过流 时，送出110V的电压信号，这 一信号直接作用于565KA，使 565KA得电动作并自持，最后 使主断路器分断。
图2 主断路器保护控制
图2 主断路器保护控制
谢 谢！
3 主断合闸控制
图1主断路器控制
2.合闸操作 按下“主断合”自复按键 开关401SK后，导线531经 401SK、586QS、568KA、 539KT、 使导线541有电，若 此时主断路器的风缸风压足够 （大于450kPa）4KF动作，则 主断路器的合闸线圈4QFN得 电，主断路器的动作机构在压 缩空气推力的作用下，合上主、 辅触头，从而完成主断路器的 合闸操作。
ss4改韶山4改电力机车主电路辅助电路控制电路保护电路
第4章电力机车线路第1节 SS4G型机车主电路SS4G型电力机车主电路(见附图一)是以SS4、SS5和SS6型机车主电路为基础，并消化、吸收了8K和6K型机车的一些先进技术而设计的。
具有如下主要特点：1.机车采用加馈电阻制动，每节车四台牵引电机主极绕组串联，由一台励磁半控桥式整流器供电。
每台转向架上的二台牵引电机电枢与各自的制动电阻串联后，并联在一起，并与主整流器相串联。
2.机车全部采用了霍耳传感器检测直流电流、电压信号，以利司机安全，并可提高系统的控制精度。
3.为提高机车功率因数和改善通讯干扰，机车增加了PFC装置。
一、网侧高压电路网侧高压电路包括两部分：变压器原边的牵引电流电路及低压测量电路。
如下图所示。
图4-1 网侧高压电路由受电弓1AP引入接触网高压电，经主断路器4QF、高压电压互感器6TV、高压电流互感器7TA 引入机车部，原边电流经主变压器8TM的高压(原边)绕组AX，由机车接地装置向牵引变电所回流。
二节车之间的25kV母线用高压联接器2AP进行连接。
低压部分有自动开关102QA、网压表103PV、电度表105PJ、PFC用电压互感器100TV，以及接地电刷110E、120E、130E和140E。
这些电器设备所组成的电路主要用于检测机车网压和提供电度表用的电压信号。
二、整流调压电路采用转向架独立供电方式，由二套独立的整流调压电路，分别向相应的转向架供电。
牵引绕组a1-b1-x1和a2-x2供电给主整流器70V，组成前转向架供电单元;牵引绕组a3-b3-x3和a4-x4供电给主整流器80V组成后转向架供电单元。
下图所示为前转向架单元的三段不等分半控桥式整流调压电路。
其中各段绕组的电压为Ua2x2=Ua1x1=2Ua1b1=2Ub1x1=699.5V图4-2 前转向架单元整流调压电路三段不等分整流桥的工作顺序简述如下：首先投入四臂桥。
即触发四臂桥的晶闸管，投入a2-x2绕组。
整流电压由零逐渐升至1/2Ud(Ud 为总整流电压)，六臂桥的整流元件续流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
581·536KT·687·599QS·211KM·400
至此完成通风机的控制。
2.
所谓自动控制是指司机的调速手轮转到目一级位后，通风机能够自动地启动，投入正常工作，从原理图上看，是417导线供电，自起风机中间继电器549KA得电动作，此时，570QS在“1”位，406SK在非按下位。所以，导线577经406SK联锁、570QS、549KA的正联锁为549KA提供电源使其自持。其电路为：
其电路为：577·406SK·578·566KA·579·242QS·575QS·205KM·400
同时，205KM联锁打开，使535KT失电，延时3S后，535KT联锁闭合。导线579经535KT使导线581有电，再经通风机2的隔离开关576QS使通风机2的接触器206KM得电动作，通风机2开始动作。
在制动风机1接触器209KM得电动作后，受其反联锁控制的526KT因209KM反联锁打开而失电，延时3S后，526KT联锁闭合，导线589经526KT联锁、制动风机2的隔离开关582QS使制动风机2的接触器210KM得电动作，制动风机2（6MA）开始启动，并进入正常工作状态。
其控制电路为：589·（581QS+526KT）·582QS·210KM·400
关键词：写作规范；排版格式；论文
引
韶山4型（SS4），是中国铁路使用的电力机车车款之一。这款电力机车分SS4型（1—158号）、SS4改型（159号以后）两个发展阶段，但是规范的型号仍然是SS4型电力机车。韶山4型电力机车主电路采用先进的大功率晶阀管多段桥相控整流方式，对机车进行无级平滑调速控制。牵引工况采用恒压或恒流控制，电阻制动工况采用两级制动，恒励磁或准恒速控制。韶山4改型机车采用不等分三段顺控半控桥，但是牵引特性为恒流、准恒速特性控制，电阻制动为加馈电阻控制，其特性为准恒速限流控制，具有与再生制动相当的优良低速制动，缺点是耗能较大。韶山4改型还采用了三次谐波滤波器以改善机车功率因数，缺点是增加了系统的复杂性。两种机车都具有轴重转移的电器补偿控制环节和空转与滑行保护装置，以改善机车的粘着利用。韶山4型电力机车的布置继承了韶山系列电力机车的传统特点，如双侧走廊、分室斜对称布置，设备屏柜化，成套化，结构紧凑接近容易，维修方便。机车通风系统采用传统的车体通风方式，进风口为车体侧墙大面积立式百叶窗，过滤材料采用无纺棉毡代替原来的棕丝板，以便于清洗。韶山4型机车各通风支路均为并联方式，具有相对的独立性。机车两节车体用车钩连接，并设有防脱钩安全装置，车钩上方为连接风挡，中间设有通道。整个车体为整体承载结构。韶山4改型机车车体吸收消化8k型电力机车技术采用了大顶盖和高台架结构。
导线406经558KA、560KA、92KM，使107YVT、108YVT两个电磁阀得电，其控制电路为：406·558KA·560KA·92KM·（107YVT+108YVT）·400
两位值转换开关工况鼓转换到“牵引”位。从而完成了牵引向前的转换控制。
2.
当主司机控制器627AC的转换手柄之“后”位时，导线402、404、406有电。
其电路为：579·（575QS+535KT）·581·576QS·206KM·400
同时，206KM联锁打开，536KT线圈失电，延时3S后536KT联锁闭合，导线581经536KT使导线678有电，然后，分别经584QS和599QS使212KM和211KM同时得电动作，即油泵和变压器风机同时开始启动，直至正常工作。
其控制电路为：464·604QA·465·570QS·466·（12KM·22KM·32KM·42KM+20QP+
50QP）·558KA·400
当主司机控制器627AC的换向手柄置“前”位时，导线402、403、406有电。
其控制电路为：465·570QS·401·627AC1·402
465·570QS·401·627AC2·403
1.
其电路为：561·（566KA + 527KT）·(533KT + 213KM)·400
561·566KA·527KT·400
2.
其电路为：561·（201KM + 213KM + 205KM）·242QS·201KM·400
1.1.3
SS4改型电力机车同其他韶山系列机车一样装有两种压缩机，供应全车所需的高压用风，另一种是辅助压缩机，只在全车无风而需要升受电弓、合主断路器时使用它，给辅助风缸和控制风缸泵风。现在分别说明如下：
1.1.5
按下“制动风机”按键开关407SK，导线577经407SK、566KA、581QS使制动风机1的接触器209KM得电动作，制动风机1（5MA）开始启动。其控制电路为：
577·407SK·566KA·589·581QS·209KM·400
其中，566KA是劈相机启动中间继电器，581QS是制动风机1的隔离开关。当制动风机1故障或其他原因需要切除时，可以将581QS置故障位。
另一经路‘前受电弓’按键开关403 SK及受电弓隔离开关587QS，使导线533有电，如果此时，588QS在重联位，即“0”位时，导线533经内重联插头使另一节车的N533b有电，受电弓升起。
2.
1.1.2
主断路器的合闸控制与受电弓控制为同一供电支路。当按下“主断合”按键开关401SK后，导线531经401SK、586QS、568KA、539KT、567KA、使导线541有电，若此时主断路器的风缸风压足够（大于450KPa）4KF动作，则主断路器的合闸线圈4QFN得电，主电路器合闸电路为：531·401SK·586QS·568KA·539KT·567KA·4QFN·4KF·400几条支路。
两台制动风机启动完毕。
当两节机车重联时，通过内重联线入N590控制另一节车的制动风机。当两台车重联时，通过外重联线W2590控制另一台车的制动风机。
1.1.6
牵引控制有两种情况：一种是牵引向前，另一种是牵引向后。由司机控制器控制两位值转换开关进行转换。下面一主司机控制器控制为例分别加以说明：
1.
当闭合电钥匙后，导线466有电，经12KM、22KM、32KM联锁或20QP常开联锁或50QP常开联锁使线路接触器中间继电器558KA线圈得电常开联锁闭合。
680·442KM·447MD·400
1.1.4
SS4改型机车的通风机控制除了正常的手动控制外，还有自动启动的控制环节，下面分别加以介绍：
1.
按下“通风机”按键开关406SK，导线577经407SK使导线578有电，经566KA、242QS，通风机1隔离开关575QS使通风机1接触器205KM的电动作，通风机1开始启动。
两位值转换开关方向转到“向后”位。其中，107YVBW负责1号高压柜两位值转换开关完成向后转换；108YVBW负责2号高压柜两位值转换开关完成向后转换。
1.1.7
当主司机控制器换向手柄置“制动”位时，导线402、403、405有电。
其控制电路为：465·570QS·401·627AC1·402
山东职业学院
毕业论文
题目：SS4改电力机车控制电路分析
原所在系：电气系
原专业班级：自动化0934
转入后班级：机车1
姓名：范友福
指导老师：
完成日期：
摘
SS4改型电力机车(从159#车起)是八轴重载货运机车，由两节完全相同的四轴机车用车钩与连挂风挡连接组成，其间设有电气系统高压连接器和重联控制电缆，以及空气系统重联控制风管，可在其中任一节车的司机室对全车进行统一控制。另外，在机车两端还设有重联装置，可与一台或数台SS4改进型机车连接，进行重联运行。机车采用国际标准电流制，即单相工频制，电压为25kV。采用传统的交—直传动形式，使用传统的串励式脉流牵引电动机。机车具有四台两轴转向架，采用推挽式牵引方式，固定轴距较短，采用转向架独立供电方式，全车四个两轴转向架，具有相应的四台独立的相控式主整流装置。主整流装置采用三段不等分半控调压整流电路。机车电气制动系统采用加馈电阻制动，使机车低速制动力得以提高。机车辅助系统采用传统的旋转式劈相机单——三相交流系统。机车设备布置采用双边纵走廊、分室斜对称布置，设备屏柜化，成套化。机车通风采用车体通风方式，进风口为车体侧墙大面积立式百叶窗，各主要设备的通风支路采用串并联方式，来满足机车通风要求。
1.1
1.1.1
受电弓的升起是由压缩空气进入升弓气缸推动气缸内的活塞而进行的，所以，要升起受电弓，必须具备足够的压缩空气。
压缩空气的开通和关断受电磁阀287yv控制，具体控制过程如下：
1.
保护阀供电电路为：464·602QA·570QS·531·20QP·50QP·297QP·287YV·400
若此时门联锁以正常关闭,则门联锁阀动作,使高压室门联锁,并开通通向受弓电磁阀的气路,为升弓做好准备.
最高运行速度100 km/h
持续速度51.5 km/h
起动牵引力628kN
持续牵引力450kN
电制动方式加馈电阻制动
电制动功率5300kW
电制动力382kN（10～50km/h）
传动方式双边斜齿减速传动
传动比88/21
牵引电动机型号ZD105
1.
SS4改型电力机车的控制电路分为有触点和无触点电路。本章主要介绍有联锁控制电路原理。
577·406SK·570QS·603·549KA·417·549KA·400.
调速，导线603经549KA的另一对正联锁和509V，使导线578有电。其电路为：
603·549KA·509V·578
接下来的控制过程与手动控制完全一样。
当司机控制器调速手轮退到“0”位时，导线417不在从司机控制器中得电，而是通过自持从导线577得电。所以，调速手轮回到“0”位时，通风机并不自动关闭。若要关闭通风机，必须操作一下406SK，切除549KA的供电电路，时其解锁，然后再关闭406SK，也就关闭了通风机，设计此环节的目的在于避免通风机频繁启动。
