2020年中考物理复习微考点专项练习题三《停表的使用和读数》
2020年中考物理复习微考点专项练习三《停表的使用和读数》1．下列测量结果记录正确的是（）
A．长度为1.8 cm B．时间为2.0 s
C．温度为-12 ℃D．质量为155.8 g
2．下列关于实验操作的说法正确的是
A．测量温度时视线应与温度计中液柱的液面相平B．秒表的读数为23．2s
C．金属块的体积为40cm3D．按图中刻度尺摆放可准确测量木块边长3．很多同学都有佩戴电子手表的经历，当我们第一次看电子手表时，其表盘表示为10：00：01，隔了一段时间后，再观察该电子手表，此时表盘的示数为11：01：02，则两次时间差异，下列说法正确的是A．1h1min2s B．1min1s C．1h1min1s D．11h1min
4．如图中停表的读数正确的是
A．3.5min 8.3s B．3.5min 38.3s C．3min 8.3s D．3min 38.3s
5．图是运动场上计时员记录；的时间,则运动员的成绩是
A．1分39.8秒；B．1分9.8秒；C．69.8秒；D．39.80秒6．如图所示是小红同学精确测量从家到学校所用的时间，下面读数正确的是
A．20s B．3.2min C．200s D．180s 7．关于下列各图中测量工具的示数，读数正确的是
A．物体的长度为5．23cm B．物体A的重力是4．3N
C．金属块的体积是1003
cm D．所测时间为5min37．5s
8．如图所示的四个相似的计时器中，在运动场上能用来准确记录短跑时间的是
A．只有甲和乙B．只有丙和丁C．只有甲和丙D．只有乙和丁9．如图所示，其中读数正确的是
A．物体的长度为3.5 cm B．物体的重力为2.8 N
C．液体的体积为60 mL D．秒表的示数为30 min
10．关于测量，下列说法正确的是
A．选用更精密的测量仪器，就可以避免误差B．可以将有腐蚀性的药品直接放在天平的托盘上
C．零刻线磨损的刻度尺不能测量任何物体的长度D．如图所示的时间是1分41秒
11．在如图所示中，物理实验室常用来测量时间的工具是（）
A．B．C．D．
12．如图所示下面度数正确的是（）
A．秒表的读数为7.5s，物体的长度为2.5cm
B．物体的长度为2.50cm，弹簧测力计示数为4.4N
C．图中天平的读数是66.8g，秒表的读数为337.5s
D．弹簧测力计示数为3.6N，图中天平的读数是66g
13．实验是物理学习中必不可少的一部分．其中实验数据的读取也至关重要，图中读数正确的一项是（）A．物块重124.2g
B秒表为4min34.2s．
C．物体长为4.5cm
D．温度计示数为36℃
14．如图所示，物体的长度是_______cm，停表的读数是_______s。
15．秒表的读数为______s。
16．如图甲所示，用A、B两把刻度尺测同一物体长度，放置正确的是______刻度尺，该物体的长度是______cm；如图乙，停表显示一位同学某次跑步所用的时间为1min______s。
17．根据下列四幅图，在空格处填入恰当的内容。
(1)甲图：用刻度尺测量圆木的直径，则圆木的直径为_____。
(2)乙图：图中秒表的示数为_____。
(3)丙图：手影的形成是因为_____。
(4)丁图：在碗中倒入适量水，放入同样盛有水的锅里加热，当锅里的水沸腾后，碗中的水_____（选填“同
时沸腾”“稍后沸腾”或“不会沸腾”）。
18．如图甲所示，用刻度尺测量一物体的长度，该刻度尺的分度值是_____，物体的长度是_____cm；如图乙所示，图中机械秒表的示数是_____s．
19．初中物理常用下列器材测量，下图是某些物理实验数据测量的情形，请写出它们的读数：
体温计读数_____℃，体温计长度_____cm，小石块重_____N，停表的读数_____s。
20．如图秒表的读数是_____ min_____ s。
参考答案
1．B
2．D
3．C
4．C
5．C
6．C
7．C
8．B
9．1mm（0.1cm） 1.15（读数合理都对）减小误差
10．B 2.20cm
11．1mm 2.50
12．0刻度线没有与被测物体一端对齐刻度尺没有与被测物体平行读数的视线没有与刻度尺相垂直
13．B1mm 3.40cm
14．0.1cm（或者1mm）0-5cm 3.25 3.3A
15．A B 2.21cm
16．1B9. 50圈数 2. 0
17．B 2.32335
18．量程减小 2.6037.8
19．1mm20cm B 3.40偏大340.5
20．A2.182.2
21．5min37.5s0.5min0.1 3.00乙。

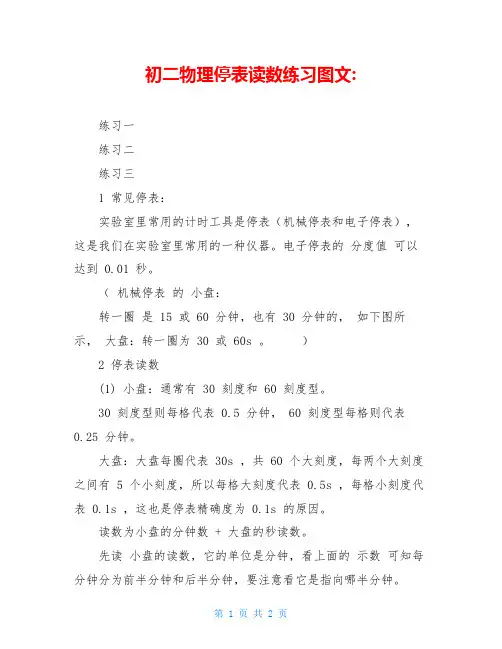

初二物理停表读数练习图文-
初二物理停表读数练习图文:
练习一
练习二
练习三
1 常见停表：
实验室里常用的计时工具是停表（机械停表和电子停表），这是我们在实验室里常用的一种仪器。
电子停表的分度值可以达到 0.01 秒。
（机械停表的小盘：
转一圈是 15 或 60 分钟，也有 30 分钟的，如下图所示，大盘：转一圈为 30 或 60s 。
）
2 停表读数
(1) 小盘：通常有 30 刻度和 60 刻度型。
30 刻度型则每格代表 0.5 分钟， 60 刻度型每格则代表0.25 分钟。
大盘：大盘每圈代表 30s ，共 60 个大刻度，每两个大刻度之间有 5 个小刻度，所以每格大刻度代表 0.5s ，每格小刻度代表 0.1s ，这也是停表精确度为 0.1s 的原因。
读数为小盘的分钟数 + 大盘的秒读数。
先读小盘的读数，它的单位是分钟，看上面的示数可知每分钟分为前半分钟和后半分钟，要注意看它是指向哪半分钟。
接着读大盘的读数，它的单位是秒，如果是前半分钟就则读0-30s ，若为后半分钟读 31-60s 。
机械秒表的读数基本方法是：
t=
短针读数 (t 1 )+ 长针读数 (t 2 )
( 2) 电子停表读数：
如表 3 显示：
1 ：
12 ＇ 13 ＂ 14 则应读为：
1 小时 1
2 分 13.14 秒
如表 4 显示：
45 ＇ 56 ＂ 78 则应读为：
45 分 56 . 78 秒
3 使用方法：
简称：一调 ( 归零 ) ；二按 ( 启动 ) ；三停；四读。
4 练习：
如下表显示应读为：
____________。

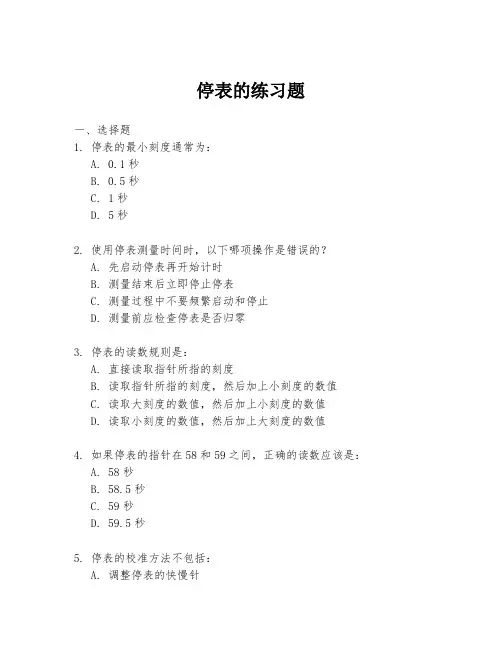

停表的练习题
停表的练习题一、选择题1. 停表的最小刻度通常为：A. 0.1秒B. 0.5秒C. 1秒D. 5秒2. 使用停表测量时间时，以下哪项操作是错误的？A. 先启动停表再开始计时B. 测量结束后立即停止停表C. 测量过程中不要频繁启动和停止D. 测量前应检查停表是否归零3. 停表的读数规则是：A. 直接读取指针所指的刻度B. 读取指针所指的刻度，然后加上小刻度的数值C. 读取大刻度的数值，然后加上小刻度的数值D. 读取小刻度的数值，然后加上大刻度的数值4. 如果停表的指针在58和59之间，正确的读数应该是：A. 58秒B. 58.5秒C. 59秒D. 59.5秒5. 停表的校准方法不包括：A. 调整停表的快慢针B. 使用标准时间进行校准C. 通过多次测量取平均值D. 更换电池二、填空题6. 停表的工作原理是基于_________的周期性振动。
7. 停表的精度通常可以达到_________秒。
8. 停表的启动和停止按钮通常位于表盘的_________。
9. 测量物体下落的时间时，应先_________停表，然后释放物体。
10. 如果停表的指针在两个刻度之间，应取较小的刻度值，并加上_________。
三、简答题11. 简述停表的使用方法。
12. 停表在使用过程中需要注意哪些事项？13. 如何通过停表测量物体的加速度？14. 停表在物理实验中有哪些应用？15. 如果停表的读数不准确，可能的原因有哪些？四、计算题16. 某同学使用停表测量物体下落的时间，记录的数据为3.24秒。
如果物体下落的高度为19.6米，请计算物体的平均速度。
17. 停表的指针在5秒和6秒之间，假设指针正好在5.5秒处，请计算此时的读数。
18. 假设一个物体从静止开始下落，使用停表测量其下落时间，记录的数据为2.32秒。
如果物体下落的距离为9.8米，请计算物体的加速度。
19. 停表的快慢针调整了1格，导致每次测量结果比实际时间快了0.05秒。
2020中考物理专题复习：仪器读数专项训练 Word版
专项训练仪器读数1.如图所示,要正确测出物体A 的长度,应选(选填“甲”或“乙”)图,物体A 的长度为。
2.在图中,圆筒的直径d 为cm,秒表的读数为s。
3.某辆汽车启动后,经过 20 s,速度表的指针指在如图所示的位置,由表可知( )A.此时汽车的速度是 90 km/hB.此时汽车的速度是 90 m/sC.启动后 20 s 内汽车的平均速度是 90 km/hD.启动后 20 s 内汽车的平均速度是 90 m/s4.温度计的读数为。
5.如图甲所示,玉林园博园的彩虹桥桥面距湖面3 米,它的“倒影”距桥面m。
如图乙所示,是从平面镜中看到的挂钟,挂钟显示的实际时间是。
6.如图,小明让平行光正对凸透镜照射,光屏上出现一个最小最亮的光斑,则凸透镜的焦距f=cm。
7.小丽用天平和量筒等器材测量小石块的密度,如图所示,石块的质量是g,石块的体积是cm3,石块的密度是g/cm3。
8.测力计是测量(选填“质量”或“力”)的大小的仪器;在图中,弹簧测力计的读数是N。
9.在如图甲所示的电路中,闭合开关S后,两个灯泡都能发光,电流表A1和A2的指针均在图乙所示的位置,则通过灯泡L1的电流是A,通过灯泡L2的电流是A。
10.如图甲所示电路中,当闭合开关后,两只电压表的指针偏转均如图乙所示,则电阻R1和R2两端的电压分别为。
11.小刚早上8:00 出门前查看了他家的电能表示数如图甲所示,然后关闭家中其他用电器, 只让电冰箱工作。
下午18:00 回家后再次查看电能表,显示的数字如图乙所示。
则小刚家的电冰箱在这段时间内消耗的电能为kW·h,电冰箱的实际电功率为W。
答案1.如图所示,要正确测出物体A 的长度,应选(选填“甲”或“乙”)图,物体A 的长度为。
答案甲 2.05 cm解析乙图刻度尺的测量的始端没有与零刻度线对齐而是在零刻度线的左侧,故乙图放法错误;甲图刻度尺两条相邻刻度线之间的距离(分度值)是 1 mm,物体的长度是 6.05 cm-4.00cm=2.05 cm。
2020年九年级中考物理专题专测：机械秒表(停表)
机械秒表（停表）1.秒表的使用方法题。
图示中的秒表对应时间为 s。
2.如图所示是某种机械秒表的实物图，图中记录的时间为（）A.337.5sB.336.5sC.335.5sD.334.5s3.如图所示的机械停表。
大圈对应秒针每转1圈是30秒，所以它的刻度是0－30秒，每1秒的范围有10小格（每小格是0.1秒）。
为了使读数方便，还在1、2、3、4......(图绿色)的刻度另标上31、32、33......(图红色)。
小圈对应分针每过1大格是1分钟，在这格的中间有根短刻度表示0.5分钟。
读数时，先看分针的整数分钟，然后注意分针是在0－0.5分钟范围，还是在0.5－1分钟范围，如果分针是在0－0.5分钟范围，则相应秒针的读数是在0－30秒；如果分针在0.5－1分钟范围，则秒针的读数是相应在30－60秒范围。
将分钟数加上秒数就是结果。
例：秒针在3秒刻度过1小格，分针在4分刻度过一些，但没有到半分钟处，则结果是4分3秒1，即4分钟＋3.1秒。
如果分针在4分刻度过一些，且过了半分钟处，则结果是4分33秒1，即4分＋33.1秒。
如图的停表的读数,读数为秒.4.由于机械秒表采用的是齿轮转动，秒针不可能停留在两格之间，所以不能估读出比0.1s更短的时间，也就是说，机械秒表不估读，秒表的读数t=短针读数+长针读数。
小圆周上分针刻度有半分钟刻度线．（1）秒表的工作原理。
机械秒表将发条的弹性势能转化为指针的能，使指针转动．（2）表盘刻度。
秒针指示的是大圆周的刻度，其最小分度值通常为0.1s，转一周历时30s；分针指示的是小圆周的刻度，其最小分度值常为0.5min，分针转一周历时 min（3）秒表的读数。
小圆周读数不足0.5min即秒针转不到一周时，直接读大圆周上秒针读数；小圆周读数超过0.5min 时，读数为小圆周上分针读数加上大圆周上秒针读数．（4）秒表的使用方法。
三次按下按钮：一“走时”，二“停止”，三“复零”。
机械秒表要先上好发条．在做某实验时，如果测定了40次全振动的时间如图中秒表所示，那么秒表读数是．5.观察下列秒表。
中考物理复习----仪器的使用及读数
2．某同学用天平测得物体的质量是7．5 g，将物体放入量筒前后，量筒 的示数如图所示，则物体的体积是 5 cm3，物体的密度是
1．5×103kg/m3。
3．如图8－3所示，有甲、乙两种不同规格的量筒，若要量 取35 mL的水，应该选取__乙__量筒，请在所选量筒上画出液 面所在的位置。
图 8－3
4．某同学用实验室的停表测得某次跑1 000 m所用的时间，秒表示数如 图所示，则读数为 337．5 s。
5．小明利用秒表测量自己脉搏跳动45次所用的时间如图所示，秒表读 数为 35．8 s;由此可以推算出小明的脉搏一分钟大约跳 75 次。
二、体温计和温度计
1．如图所示，寒暑表测出的气温是 -3 ℃。
2．小明同学用托Βιβλιοθήκη 天平测量木块的质量。调节天平平衡时，将游码调 到零刻度线处，发现指针停在分度盘的左侧，如图甲所示。要使天平平 衡，应使平衡螺母向 右 移动。天平平衡后，在左盘放木块，右盘添 加砝码，移动游码后，指针停在分度盘中央，所加砝码和游码的位置如 图乙所示，木块的质量是 62 g;若在调节天平横梁平衡时，游码没有 调到零刻度线处，测量结果将 偏大 (选填“偏大”“偏小”或“不 变”)。
3．天平是用来测量__质__量___的仪器，如图所示天平标尺 的 分 度 值 是 ___0_._2_g_ ， 被 测 物 体 的 质 量 是 __6_6_._8__ ， 合 ____0_._0_6_6_8_kg。
4．在使用托盘天平测量一块矿石的质量时，先把矿石放到已调平的托 盘天平左盘中，再通过向右盘中加减砝码和移动游码的办法，使托盘天 平再次平衡。当托盘平衡时，其右盘中所加的砝码及称量标尺上游码的 位置如图所示，则被测矿石的质量是 78．4 g。
2． 如图 所示，属于电流表的是____甲__、__丙_；属于电压 表的是__乙__、__丁__。读出它们的示数：甲是___0_._7_A，乙是

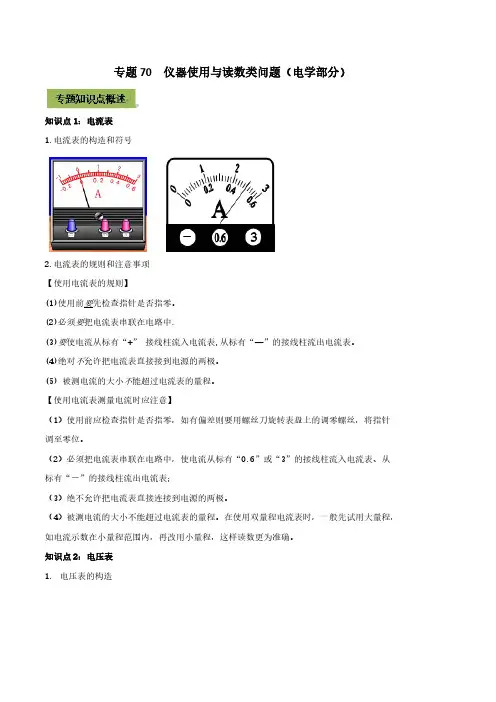

(初中物理)专题70 仪器使用与读数类中考问题(电学部分)(解析版)
专题70 仪器使用与读数类问题（电学部分）知识点1：电流表1.电流表的构造和符号2.电流表的规则和注意事项【使用电流表的规则】(1)使用前要先检查指针是否指零。
(2)必须要把电流表串联在电路中.(3)要使电流从标有“+” 接线柱流入电流表,从标有“—”的接线柱流出电流表。
(4)绝对不允许把电流表直接接到电源的两极。
(5) 被测电流的大小不能超过电流表的量程。
【使用电流表测量电流时应注意】（1）使用前应检查指针是否指零，如有偏差则要用螺丝刀旋转表盘上的调零螺丝，将指针调至零位。
（2）必须把电流表串联在电路中，使电流从标有“0.6”或“3”的接线柱流入电流表、从标有“－”的接线柱流出电流表；（3）绝不允许把电流表直接连接到电源的两极。
（4）被测电流的大小不能超过电流表的量程。
在使用双量程电流表时，一般先试用大量程，如电流示数在小量程范围内，再改用小量程，这样读数更为准确。
知识点2：电压表1. 电压表的构造2.电压表的使用规则和注意事项【电压表的使用规则】（1）电压表必须与被测用电器并联；（2）电压表的“+”接线柱连接靠近电源正极的一端，“－”接线柱连接靠近电源负极的一端；（3）选择合适的量程（0～3V; 0～15V）。
【正确使用电压表的四点注意事项】（1）调. 使用前先校零。
（2）连。
电压表应并联在电路中，电压从正接线柱入, 负接线柱出。
（3）选。
选择电压表的合适的量程。
（4）读。
明确量程和分度值，数格算读数。
知识点3：滑动变阻器1.滑动变阻器的构造和原理（1）构造（2）原理通过改变接入电路中电阻丝的长度，可以逐渐改变电阻，进而逐渐改变电流。
具有分压限流的作用。
（3）铭牌意义如一个滑动变阻器标有“50Ω2A”表示的意义是：最大阻值是50Ω，允许通过的最大电流是2A。
2.滑动变阻器的构造示意图和符号3.滑动变阻器的是用方法和注意事项【滑动变阻器的使用方法】（1）滑动变阻器要与被控制的用电器串联接入电路中。
精选(全国通用)中考物理专项练习：电能表的读数及使用专项练习
一、单选题(本大题共5小题，共10.0分)1.小刚家电能表如图所示，他让家中一个用电器单独工作了2分钟，发现电能表的转盘刚好转过5圈．小刚家正在使用的可能是下列用电器中的（）A.灯空调B.手机充台电C.器D.台式计算机2.下列说法中正确的是（）A.电流做多少功，就有多少电能转变成其它形式的能B.用电器的电功率越大，电流所做的功就越多C.家庭里有两个不同的用电器，用电时间长的电流所做的功一定较多D.电能表是测量电功率的仪器3.小明家的电能表月初的数字是，月末表盘的示数如图所示．若按0.5元/kW•h的标准收费，他家本月应缴纳电费元．若此电能表的转盘在l0min内转过400r，则接在该电能表上的用电器总功率为W．（）A.420元，1200WB.42元元，，1000WC.4.21200WD.42元1200W电器正常工作时的总功率不得超过4400WD.用电器正常工作时的总功率不得超过2200W二、填空题(本大题共23小题，共46.0分)6.某家庭电能表如图所示，若该家庭单独让空调工作，测得2min内电能表转盘转了120转，则空调的电功率是______W。
7.电能表是测量______的仪表．小红同学家中电能表月初和月底的读数如图所示，则这个月家里用了______度电．小红同学为了测一只正在工作的电饭锅的实际电功率，她关闭了家中其它所有电器，此时她家标有“3000r/kW•h”字样的电能表每分钟转过30圈，则这只电饭锅工作时的实际功率为______W．8.小明家有额定功率均为40W的电风扇和白炽灯，它们正常工作相同的时间，______产生热量多．小明家有还有一个“220V1500W”的电热水器，将其单独连接在电路中，发现如图所示的电能表上的铝盘121s内转了125转，他家的实际电压为______V．（电热水器内电阻丝的阻值不变）9.小明家的电能表上标着“3000imp/（kW•h）、220V5A”等信息．他用这个电能表来测量某用电器的功率，他把家中的其他用电器都与电源断开，仅让这个用电器工作，6min内电能表指示灯闪了60次．该用电器功率是______W．10.小悦家的电能表上标有“600revs/（kW•h）”的字样，她把家中其它用电器都与电源断开，仅让电水壶单独工作，观察到1min内电能表的表盘转过18圈，则该电水壶的电功率为______kW．11.如图是某家庭用的电能表及某月月初、月末的两次读数，若按0.5元/kw•h计算，他家本月应缴纳电费______元，他家同时使用的用电器总功率不得超过______W；若电能表在10min内转了300转，则接在该电能表上的用电器消耗的电能为______kw•h．12.小明家的电能表如图所示，此时示数为______KW•h，他家使用用电器的总功率不能超过______W．当只有电吹风机工作时，电能表的转盘在3min内转15转，则电吹风的功率是______W．13.如图电能表的示数为______kWh；在某段时间内转盘转过1000转，表示此段时间内消耗了______J电饭锅、电冰箱等使用三孔插座，其中一个插孔能将用电器的金属外壳与______连接起来；熔丝被熔断的一个原因是电路中用电器总功率过大，而另一个原因是电路发生了______．（2）如图所示电能表，表盘上标有“600revs/（kW•h）”的字样，将此电能表接入家庭电路中，关闭其它用电器，让空调机单独工作6min，电能表的转盘转过60转，则该空调机在上述时间内消耗的电能是______kW•h，功率是______W．19.某同学家的电能表上标有“800r/kW•h”，它的含义是消耗1kW•h的电能，电能表的小铝盘转过______r，若月初显示0123.6，月末显示为0173.6，同学家在这一个月内消耗的电能为______kW•h，合______J，若每kW•h电价为0.5元，则应交电费______元．20.晓彤和小雪利用家中标有“3000r/kWh”的电能表测量电水壶烧水的电功率，当家中只有电水壶工作时，晓彤发现电能表转动225转恰好用了180s的时间，则该电水壶的电功率为______W；小雪想到的另一种方案是：先确定烧水时间t，再数出电能表在这段时间内转动的圈数，也可以测量电水壶的电功率．你认为______的方案更好．21.晓彤家某月初电能表的示数如图甲所示，该月末的示数如图乙所示，晓彤家本月消耗的电能是______kWh；按30天计算，晓彤家该月的平均功率是______W．22.如图所示是某用户家的电能表，根据电能表上提供的信息可知，该用户同时使用的用电器总功率不能超过______W；单独将“220V500W”的电饭煲接入电路，正常工作20min，消耗电能______J，电能表的转盘转过______转．23.小聪家新买了一个标有“220V120W”字样的家用电器，正常工作时的电功率是______W．若图为他家安装的电能表，他想用电能表测一下这个家用电器的实际功率，他的做法是让其它用电器全部停止工作，只让该用电器工作；若测得转盘在6min内转了30圈，则所接用电器的实际功率为______W．24.小明学习了电能表的知识后，回到家里观察电能表的示数是，过一段时间后，小明家电能表的示数如图所示，则小明家这段时间消耗的电能是______kW•h；若小明只让家中一个用电器工作，观察到1min电能表的转盘转了30转，则该用电器的功率是______kW．29.（1）某家庭电能表如图1所示，若该家庭单独让空高台工作，测得1min内电能表转盘赚了60转，则空调消耗的电能为______kW•h，空调的电功率是______W．（2）如图2所示，电流表的示数是______A，电压表的示数是______V．（3）用图3所示的装置做“研究电流相同时，通过导体产生的热量与电阻大小的关系”的实验．（甲、乙是完全相同的密闭容器．闭合开关前，A、B 两U形管内液面相平）①由于电流产生的热量不易直接测量，因此在实验中是通过观察U形管中液面的高度差来显示甲、乙容器内空气温度的变化，这里采用了______的探究方法．②通过对比观察，______（选填“甲”、“乙”）容器中导体的电阻产生的热量较多．由此可知，在电流强度和通电时间相同时，电阻越______，导体产生的热量越多．30.某同学家的电子式电能表上个月月初、月末的表盘如图所示，表盘上“1600imp/kW•h”，表示每用电1kW•h指示灯闪烁1600次，根据表盘上的信息回答下列问题：（1）该同学家上个月共用电______kW•h，按电费0.64元/kW•h计算，该同学家应交电费______元；（2）该同学家同时使用的用电器总功率不得超过______W；（3）若只让一个标有“220V484W”的电热器工作3min，观察到电能表的指示灯闪烁32次，则该同学家的实际电压是______V （社电热器的电阻不变）．31.如图甲所示，电能表的示数为______kw•h．将如图乙所示电水壶的3条按线按照安全用电的原则对应连接到插头上．四、计算题(本大题共7小题，共56.0分)32.小明和妈妈一起去商场选购了“亚米牌”全自动豆浆机，回到家，他马上阅读了使用说明书，了解了豆浆机的主要结构（如图甲）、使用方法及注意事项，并观察了豆浆机铭牌（如图丙），电路原理图机状态，然后，拔掉其它所有用电器的电源插头，记下家中电能表的读数和时间如图所示．求：（1）小明全家外出期间他家处于待机状态的电视机消耗的电能；（2）小明家的电视机的待机功率；（3）若鄂尔多斯全市按120万台电视机计算，平均每台电视机每天处于待机状态16h，待机功率与小明家电视机相同，那么，每月（按30天计）全市共浪费多少kW•h的电能．34.如图甲、乙所示是小明家饮水机示意图和其内部简化电路图，S1为温控开关，发热电阻R1=760Ω，R2=40Ω，其阻值不随温度变化，饮水机有“保温”和“加热”两种状态，问：（1）闭合开关______（选填“S”或“S、S1”）时，饮水机处于“加热”状态，此时通过饮水机的电流为多少A？（2）饮水机加热状态下，工作1min，消耗的电能．（3）小明关掉家中其他用电器，只让“保温”状态的饮水机工作，发现自家电能表（如图丙所示）转盘每转5圈所用的时间为144s，则小明家电路两端的实际电压为多少？35.小东家有一台双层电烤箱．其工作原理电路如图所示，S为总开关，S1和S2为两个温控开关，R1和R2为上、下两层的加热电阻，上、下层同时加热时额定功率为1600W，其中R1=3R2，U=220V．（1）电烤箱上、下两层同时正常工作时，R1消耗的电功率是多少？（2）R1正常工作时，通过R1的电流是多少？（计算结果保留一位小数）（3）做晚饭时，妈妈总感觉烤熟同种质量相等的食物，所用时间比在其他时段要长．于是，小东在妈妈做晚饭时，用家中的电能表（如图）和秒表进行测量．他关闭家中其他用电器，仅让电烤箱单独工作（上、下层同时加热）30s，电能表转盘转过了32r．请你根据小东测量数据，通过计算说明妈妈的感觉是否可靠？测装置能够测量的湿度范围．37.电吹风是现代家庭的常用电器．如图甲所示是电吹风的电路原理图，R 是电热丝，M是带动风扇转动的电动机，某型号电吹风的主要技术参数如表所示，请你依据提供的参数求：××牌电吹风额定电压频率吹热风时功率吹冷风时功率ZJQF003220V50Hz800W80W（1）当只闭合开关S1时，电吹风正常工作，通过电动机的电流为多大？（2）当同时闭合开关S1、S2时，电吹风正常工作，5min内电流通过R产生的热量是多少？（3）洋洋家的电能表如图乙所示，当洋洋家只有电吹风正常工作并且吹热风时，半小时电能表的转盘旋转多少转？38.一天，小明妈妈要用电吹风机时，发现家里的电吹风只能吹冷风不能吹热风．经检查，原来是机内的电热丝已经烧坏了．小明想用一根阻值相同的电热丝来替换，为此：（1）他从铭牌上查到电吹风机的额定功率为600W；又认真研究了电吹风机的电路（如图），弄清了当选择开关放在“冷”时，就把______连入了电路，当选择开关放到“热”时，就把______连入了电路．（2）小明关掉家中的所有用电器，只打开电吹风机，观测出家中的电能表2min内转了20转．结合电能表铭牌上的“3000r/kW•h“字样，他求出了吹风机吹冷风时的功率为______W．（3）在上述基础上，小明算出了应选配的电热丝的阻值，修好了电吹风机．他为自己能运用所学知识解决实际问题而感到高兴．请你写出电热丝阻值的计算过程．五、综合题(本大题共2小题，共20.0分)10. 1.811. 41；2200；0.112. 2017.6；4400；50013. 1931.6；1.44×10614. 3.6×105；1000；电饭锅15.并联；220；电能表16. 68；0.1617. 2200；20018.火；大地；短路；0.1；100019. 800；50；1.8×108；2520. 1500；晓彤21. 144；20022. 4400；6×105；10023. 120；10024. 18.2；1.225. 100；7.2×10526. 5.4；27027.并；电能28. 1418.8；330029. 0.02；1200；0.24；12.5；转换法；乙；大30. 95；60.8；2200；20031. 8272.632.解：（1）由P=可得，电热丝的电阻：（3）他家电路的实际电压是220V．33.解：（1）根据电能表读数的变化，小明全家外出期间电视机待机消耗的电能为：W=2017.4k•Wh-2016.8kW•h=0.6kW•h；（2）待机时间：t1=24h×2+12h=60h，待机功率：P===0.01kW=10W；（3）每月全市电视机待机消耗的电能：W2=nPt2=1.2×106×0.01kW×16h×30=5.76×106kW•h．答：（1）小明全家外出期间他家处于待机状态的电视机消耗的电能为0.6kW•h；（2）小明家的电视机的待机功率为10W；（3）每月（按30天计）全市共浪费5.76×106kW•h的电能．34. S、S135.解：（1）由图知，上下两层同时工作时，两加热电阻并联，因并联电路中各支路两端的电压相等，且R1=3R2，由P=UI=可得，两加热电阻的功率之比：====，因串联电路中总功率等于各用电器功率之和，所以，电路的总功率：P=P1+P2=P1+3P1=4P1=1600W，解得R1消耗的电功率：P1=400W；（2）由P=UI可得，R1正常工作时通过的电流：I1==≈1.8A；（2）当同时闭合开关S1、S2时，电动机和电热丝同时工作，但只有电热丝发热，由表格中数据知，发热功率为800W，则：Q=W电热丝=（P热-P冷）t=（800W-80W）×5×60s=2.16×105J（3）电吹风正常工作并且吹热风时，功率为P热=800W半小时做的功为W′=P热t′=0.8kW×0.5h=0.4kW•h由电能表参数知，每消耗1kWh的电能，转盘转动600转，所以：n=0.4kW•h×600转/kW•h=240转答：（1）当只闭合开关S1时，电吹风正常工作，通过电动机的电流为0.36A；（2）当同时闭合开关S1、S2时，电吹风正常工作，5min内电流通过R 产生的热量是2.16×105J；（3）洋洋家的电能表如图乙所示，当洋洋家只有电吹风正常工作并且吹热风时，半小时电能表的转盘旋转240转．38.电动机；电动机和电热丝；20039.秒表；P=40. 7.2×104；1200【解析】2.解：A、根据能量守恒定律可知，电流做了多少功，就有多少形式的电能转化为其他形式的能，故A正确．B．用电器做功的多少不仅与电功率有关，还与通电时间有关，所以用电器的电功率越大做的功不一定越多，故B错误；C、家庭里有两个不同的用电器，用电时间长的电流所做的功不一定多，功的大小还与电功率大小有关，故C错误；D、电能表是测量用电器消耗电能多少的仪表，不能直接测量电流和电功率、电阻的大小，故D错误．故选A．电流流过导体时电流做功．电流做功的过程，是电能转化为其它形式能的过程，消耗多少电能转化为多少其它的能，电功大小W=UIt；电功率是指电流在单位时间内做功的多少，是表示电流做功快慢的物理量；电能表是测量用电器在一定时间内消耗电能多少的仪表，单位是kW•h．本题考查电功率的大小、电功的实质、电能表的特点，自然界的能量不会消失，也不会创生，一种形式的能减少，必然另一种形式的能增加，一个物体能量减少，必然另一个物体能量增加．并且减少的量和增加的量相等．3.解：（1）由图示电能表可知，电能表月初示数是1385.5kW•h，月末示数为1469.5kW•h，本月用电量为W=1469.5kW•h-1385.5kW•h=84kW•h，4.解：A、电能表的读数时，最后一位是小数，单位kW•h，小龙家上月消耗的电能为772.3kW•h-704.3kW•h=68kW•h，故A错；B、小龙家同时使用的用电器最大总功率P=UI=220V×20A=4400W，故B错；C、电能表指示灯闪烁的快慢反映了做功的快慢，而指示灯闪烁的次数表示电能表所在电路消耗的电能多，总功率不一定大，故C错；D、电能表上的指示灯闪烁了64次消耗的电能：W==0.02kW•h；电热棒的电功率：P===0.4kW=400W．由P=得实际电压：U===200V，故D正确．故选D．（1）电能表的读数方法：①月末的减去月初的示数；②最后一位是小数；③单位kW•h；求出本月消耗的电能；（2）10（20）A，10A是指电能表的标定电流，20A是指电能表平时工作允许通过的最大电流，利用P=UI求小龙家同时使用的用电器最大总功率；5.解：A、该电能表的示数为480.5kW•h，故A错误；B、“3000r/kW•h”表示每消耗1kW•h的电能，电能表的转盘转3000转，不是电能表消耗的电能，故B错；CD、用电器正常工作时的总功率不得超过：P=UI=220V×20A=4400W，故C正确、D错．故选C．（1）电能表是测量用电器在一定时间内消耗电能多少的仪表．电能表表盘上显示的数字是已消耗的电能，单位是kW•h，最后一位是小数位；（2）“3000r/kW•h”表示每消耗1kW•h的电能，电能表的转盘转3000转；（3）电能表上“220V 10（20A）”表示该电能表在220V的电路中使用，标定电流为10A，平时工作允许通过的最大电流为20A．本题考查了学生对电能表的认识，关键是理解电能表各参数的物理意义．6.解：电能表上“3000r/kW•h”表示每消耗1kW•h的电能时电能表的表盘就转过3000r，则转盘转过120转，空调消耗的电能：W=kW•h=0.04kW•h；空调的电功率：P===1.2kW=1200W。
2020年中考物理复习微考点专项练习题三停表的使用和读数
年中考物理复习微考点专项练习三《停表的使用和读数》20201）．下列测量结果记录正确的是（2.0 s1.8 cm B A 时间为．．长度为155.8 g-12 DC质量为．温度为．℃2．下列关于实验操作的说法正确的是232sBA．．秒表的读数为．测量温度时视线应与温度计中液柱的液面相平340cm DC．按图中刻度尺摆放可准确测量木块边长．金属块的体积为10：00：013，隔了．很多同学都有佩戴电子手表的经历，当我们第一次看电子手表时，其表盘表示为11：01：02，则两次时间差异，下列说法正确的是一段时间后，再观察该电子手表，此时表盘的示数为1h1min2s1min1s1h1min1s11h1minDB AC ．．．．4．如图中停表的读数正确的是3.5min 8.3s3.5min 38.3s3min 8.3s3min 38.3s D A B C ．．．．,5则运动员的成绩是．图是运动场上计时员记录；的时间．139.819.869.839.80DC B A秒分秒；．．．秒；分秒；．6．如图所示是小红同学精确测量从家到学校所用的时间，下面读数正确的是20s3.2min200s180sDB AC ．．．．7．关于下列各图中测量工具的示数，读数正确的是A B．物体A的重力是．523cm4．3N ．物体的长度为3D C cm．所测时间为5min37．金属块的体积是100．5s8．如图所示的四个相似的计时器中，在运动场上能用来准确记录短跑时间的是A B C D．只有乙和丁．只有甲和乙．只有丙和丁．只有甲和丙9．如图所示，其中读数正确的是2.8 N3.5 cm B A 物体的重力为．物体的长度为．30 min60 mL D C 秒表的示数为．液体的体积为．10．关于测量，下列说法正确的是AB．可以将有腐蚀性的药品直接放在天平的托．选用更精密的测量仪器，就可以避免误差盘上141DC秒．零刻线磨损的刻度尺不能测量任何物体的长度分．如图所示的时间是11．在如图所示中，物理实验室常用来测量时间的工具是（）D B CA．．．．12（）．如图所示下面度数正确的是A7.5s，2.5cm 物体的长度为．秒表的读数为B2.50cm4.4N ，弹簧测力计示数为．物体的长度为C66.8g337.5s ，秒表的读数为．图中天平的读数是D3.6N66g，图中天平的读数是．弹簧测力计示数为）13（．实验是物理学习中必不可少的一部分．其中实验数据的读取也至关重要，图中读数正确的一项是124.2g A ．物块重4min34.2sB．秒表为4.5cm C ．物体长为36D℃．温度计示数为cms_______14_______。
停表的读数练习全集文档
停表的读数练习全集文档(可以直接使用，可编辑实用优质文档，欢迎下载）练习：◆请将停表显示的时间填写在对应的横线上如下表显示应读为：____________ 显示应读为：____________显示应读为：____________显示应读为：____________图1图2电流表、电压表读数练习1、请完成右图中甲、乙、丙、丁四表的读数。
甲图：量程；分度值； 读数。
乙图：量程；分度值； 读数。
丙图：量程；分度值； 读数。
丁图：量程；分度值； 读数。
2、读出下列电表的测量值．⑴⑵接0～3V 量程时读数为 _______ V ．接0～3A 量程时读数为 _______ A ． 接0～15V 量程时读数为 ______ V ．接0～0.6A 量程时读数A ．0 1 2 3 051015V0.20.40.6123A3、请完成电流表电压表的读数、0.6 3读数：─ 3读数：─0.6 3读数：读数：─ 3 15读数：─ 3 15读数：─ 3 15 读数：─ 3 15 读数：停表的使用方法：1. 构造与用途如图秒表的主要构造有:A.启动、停止按钮；B.回零按钮； C.分种刻度：读取整分钟数（包括半分钟）；D.秒钟刻度（读取秒数）2.使用方法使用秒表前首先要上好发条，按压启动按钮，表启动，再次按下该按钮，秒表指针停止转动，按压回零按钮，分针与秒针都归零.3.原理与读数方法秒表是利用摆的等时性制成的.它的读数方法是：①首先读出小刻度盘中的整分钟数（包括半分钟）；②然后读出大刻度盘的秒刻度数；③将两个读数统一单位后先后相加即地将两个读数统一单位后相加即得最后读数.难点突破：在读大表盘的读数时，一般没有估读，读数只读到大表盘的最小分值，因为机械秒表是靠齿轮转动，指针不是连续的转动，而是在跳动，它不可能停在两小格之间.以下再给出几个表盘练习读数:读数: 19.6秒读数:37.6秒读数:1分10.8秒读数:1分41.5秒读数:2分钟12.2秒读数:3分钟11.7秒。
长度的测量和停表读数专项训练(八年级物理)
长度的测量和停表读数专项训练1必须人人过关一、练习刻度尺读数，写出分度值、准确值和估读值1、读数为：分度值：准确值：估读值2、读数为：分度值：准确值：估读值：3、甲读数为：分度值：准确值：估读值：乙读数为：分度值：准确值：估读值：4、读数为：分度值：准确值：估读值：5、读数为：分度值：准确值：估读值：6、读数为：分度值：准确值：估读值：7、读数为：分度值：准确值：估读值：二、填空题8、某一同学测一支铅笔的长度为12．54cm,该同学使用的刻度尺的最小分度值为__________，准确值为__________ 估读值为__________9．在国际单位制中，长度的基本单位是__________，测量长度的基本工具是__________．10.完成下列单位的换算：(1) 0.38毫米＝__________微米 (2) 4.6分米=____毫米 (3)5x103米=____千米11．在下列数据后填上合适的单位：(1)小民的身高为17．2________. (2)教室的的长度8.50_______.(3)乒乓球的直径为4.0_________. (4)一根头发的直径约70_____.12．测得某课本的厚度是9.0毫米，课本，课本的总页码数为128页，则该课本一张纸的厚度约为_________。
13．同一长度的五次测量记录是：13．82cm、13．83cm、13．81cm、13．28cm、13．81 cm．这五次测量记录中________cm是错误的，该长度的值应为__________cm．三.选择题14．在给窗户选配玻璃时，选用的刻度尺的分度值应达到 ( )A．I dm B．1 cm C．1 mm D．1μm15．某同学三次测量一张课桌的长度，三次测量的结果分别为55．4cm、55．1 cm、55．3cm，则该课桌的长度为 ( )A．55．2 cm B．55．3 cm C．55．27 cm D．55．267 cm16．下列单位换算正确的是（）A.28厘米＝28厘米×0.01米＝0.28米B.28厘米＝28×0.1＝0.28米C.28厘米＝28×0.01米＝0.28米D.28厘米＝28×＝0.28米17．有四个同学用最小刻度是毫米的刻度尺去测量一块大衣柜的玻璃，他们所测量的结果中正确的是（）A.120.7厘米B.120.75厘米C.120.745厘米D.1207.5厘米18．用拉伸了的皮卷尺去测量物体的长，测量结果（）A.大于真实值B.小于真实值C.等于真实值D.无法判断19．下列关于误差的说法，正确的是（）A.误差是未遵守操作规则产生的B.多次测量取平均值可减小误差C.误差就是实验中产生的错误D.只要选用精密测量仪器，认真测量，可避免误差20．在学校运动会中测量跳高成绩时，应选取的合适的测量工具是 ( )A.分度值是1cm的15m皮尺B.分度值是1mm的1．5m钢卷尺C.分度值是1mm的米尺D.自制一根分度值是1cm的硬杆尺长度的测量和停表读数专项训练2 必须人人过关读数：_____________读数：_____________ 读数：_____________ 读数：_____________ 读数：_____________读数：_____________ 读数：_____________ 读数：_____________ 读数：_____________ 读数：_____________ 读数：_____________1.用刻度尺测量物体的长度时，下列要求中错误的是（）A.测量时，刻度尺不能歪斜B.测量时必须从刻度尺的左端量起C.读数时，视线应垂直于刻度尺的尺面D.记录测量结果时，必须在数字后注明单位。
