国内外铜精矿先进铜冶炼工艺技术综述
铜冶炼技术
铜冶炼过程中会产生大量的废水，这些废水中含有重金属 离子和有害物质，如果未经处理直接排放，会对水体造成 严重污染。
固体废弃物处理
铜冶炼过程中会产生大量的固体废弃物，包括炉渣、污泥 等，这些废弃物如果未经处理随意堆放，会对土壤和环境 造成污染。
铜冶炼过程中的安全问题
高温熔炼过程
铜冶炼过程中需要将铜矿石高温熔炼成铜液，这个过程中如果操作 不当，会造成高温烫伤和爆炸等安全事故。
同时将铜提取出来。
熔炼设备
采用鼓风炉、电炉或反射炉进行 熔炼。
熔炼过程
熔炼过程中需加入适量的熔剂， 以除去杂质和调节熔融物的成分
。
铜的吹炼
吹炼目的
01
通过向熔融物中鼓入空气，使杂质氧化并从熔融物中分离出去
，得到粗铜。
吹炼设备
02
采用转炉或连续吹炼炉进行吹炼。
吹炼过程
03
吹炼过程中需控制温度和气氛，以保证杂质的有效去除和粗铜
的质量。
铜的电解精炼
电解精炼目的
通过电解过程，使粗铜中的杂质进入阳极泥中， 得到纯度较高的电解铜。
电解设备
采用电解槽进行电解精炼。
电解过程
电解过程中需控制电流密度、电解液成分和温度 等参数，以保证电解铜的质量。
03
铜冶炼的环保与安全
铜冶炼过程中的环保问题
废气排放
铜冶炼过程中会产生大量的废气，包括二氧化硫、氮氧化 物等，这些废气如果未经处理直接排放，会对大气环境造 成严重污染。
铜精矿的焙烧与制团
焙烧目的
通过高温焙烧，使铜精矿 中的硫氧化，生成二氧化 硫气体，同时去除部分杂 质。
焙烧方式
采用回转窑或沸腾焙烧炉 进行焙烧。
制团
铜冶炼三种方法
铜冶炼三种方法This model paper was revised by the Standardization Office on December 10, 2020目前,中国已引进世界上最先进的炼铜新工艺有:闪速炉熔炼、艾萨熔炼、奥斯麦特熔炼、诺兰达熔炼等。
国内自主创新的有白银法熔炼、金川合成炉熔炼、东营方圆的氧气底吹熔炼。
后3种都是中国人自己研制的,都具有自主知识产权。
这7种也算世界上较先进的炼铜法。
通过多年的实践,国外的先进技术尚存不足之处,分述如下:1、双闪速炉熔炼法:投资大,专利费昂贵,熔剂和原料先进行磨细再进行深度干燥,需额外消耗能源这不尽合理。
熔炉产出的铜硫需要水碎再干燥再细磨,工序繁杂。
每道工序均难以保证100%回收率,会产生部分机械损失;热态高温铜锍水碎物理热几乎全部损失,水碎后再干燥,再加上炉内大量水套由冷却水带走热量,热能利用也不尽合理。
铜锍水碎需要大量的水冲,增加动力消耗。
破碎、干燥要增加人力和动力的消耗。
这些都是多年来该工艺没有得到大量推广的重要原因。
2、艾萨法和澳斯麦特法均属于顶吹冶炼系列:顶吹都要建立高层厂房,噪音大、高氧浓度低烟气量大、顶吹的氧枪12米长,3天至一周要更换一次,不锈钢消耗量大、投资大、操作不方便。
都用电炉做贫化炉,渣含铜一般大于%不合国情。
3、三菱法的不足4个炉子(熔炼炉、贫化电炉、吹炼炉、阳极炉)自流配置,第一道工序的熔炼炉需要配置在较高的楼层位置,建筑成本相对较高,炉渣采用电炉贫化,弃渣含铜量达%~%,远远高于我国多数大型铜矿开采的矿石平均品位,资源没有得到充分的利用。
4、诺兰达和特尼恩特连续吹炼法,尚在工业试验阶段。
诺兰达是侧吹、要人工打风眼、劳动强度很大、风眼漏风率达10%~15%。
有很大噪音、操作条件不好、冶炼环境不理想。
如果掌握不好容易引起泡沫渣喷炉事故。
综上所述,让我们来寻求新的冶炼工艺,在不断的探索中发现新途径。
氧气底吹炉炼铅、炼铜最早是湖南水口山和中国有色工程设计研究总院共同研发在水口山进行过半工业试验。
铜冶炼水平与工艺水平

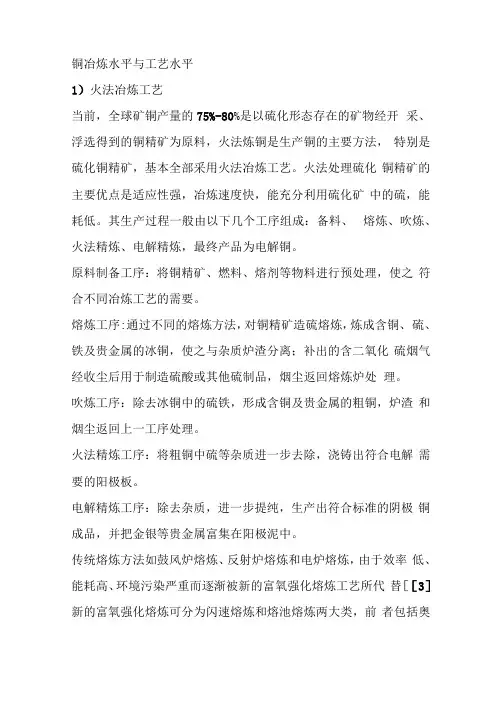

铜冶炼水平与工艺水平1）火法冶炼工艺当前，全球矿铜产量的75%-80%是以硫化形态存在的矿物经开采、浮选得到的铜精矿为原料，火法炼铜是生产铜的主要方法，特别是硫化铜精矿，基本全部采用火法冶炼工艺。
火法处理硫化铜精矿的主要优点是适应性强，冶炼速度快，能充分利用硫化矿中的硫，能耗低。
其生产过程一般由以下几个工序组成：备料、熔炼、吹炼、火法精炼、电解精炼，最终产品为电解铜。
原料制备工序：将铜精矿、燃料、熔剂等物料进行预处理，使之符合不同冶炼工艺的需要。
熔炼工序:通过不同的熔炼方法，对铜精矿造硫熔炼，炼成含铜、硫、铁及贵金属的冰铜，使之与杂质炉渣分离；补出的含二氧化硫烟气经收尘后用于制造硫酸或其他硫制品，烟尘返回熔炼炉处理。
吹炼工序：除去冰铜中的硫铁，形成含铜及贵金属的粗铜，炉渣和烟尘返回上一工序处理。
火法精炼工序：将粗铜中硫等杂质进一步去除，浇铸出符合电解需要的阳极板。
电解精炼工序：除去杂质，进一步提纯，生产出符合标准的阴极铜成品，并把金银等贵金属富集在阳极泥中。
传统熔炼方法如鼓风炉熔炼、反射炉熔炼和电炉熔炼，由于效率低、能耗高、环境污染严重而逐渐被新的富氧强化熔炼工艺所代替［［3］新的富氧强化熔炼可分为闪速熔炼和熔池熔炼两大类，前者包括奥托昆普型闪速熔炼和加拿大国际银公司闪速熔炼等，后者包括诺兰达法、三菱法、艾萨法、奥斯麦特法和瓦纽可夫法以及我国自主开发的水口山法、白银炉熔炼、金峰炉熔炼等技术。
铜铳吹炼方法有传统的卧式转炉、连续吹炼炉、虹吸式转炉。
新型吹炼技术包括艾萨吹炼炉、三菱吹炼炉和闪速吹炼炉等。
粗铜的火法精炼在阳极炉内进行，对于转炉产出的液态粗铜采用回转式阳极炉或固定式反射炉精炼，经氧化、还原等作业进一步脱除粗铜中的铁、铅、锌、砷、锑、铋等杂质，并浇铸成含铜99.2%-99.7%的阳极板。
铜电解工艺有传统电解法、永久阴极电解法和周期反向电流电解法3种。
目前大多数电解铜厂都使用传统电解法，永久阴极电解法和周期反向电流电解法是20世纪70年代以来发展的新技术。
全球铜冶炼新技术简述pdf

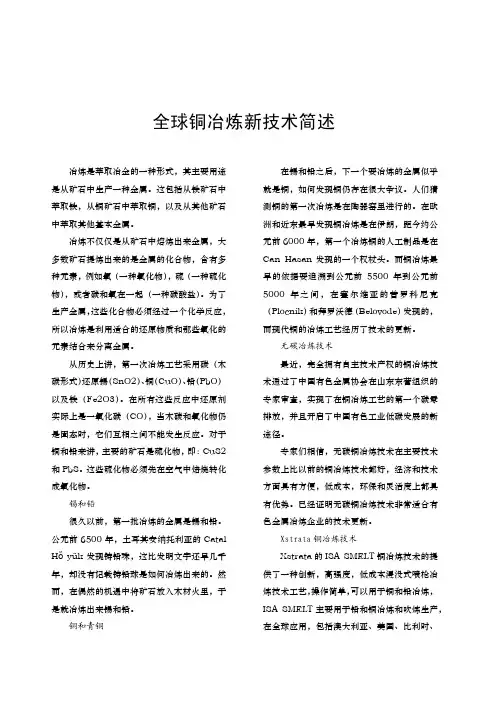

全球铜冶炼新技术简述冶炼是萃取冶金的一种形式，其主要用途是从矿石中生产一种金属。
这包括从铁矿石中萃取铁，从铜矿石中萃取铜，以及从其他矿石中萃取其他基本金属。
冶炼不仅仅是从矿石中熔炼出来金属，大多数矿石提炼出来的是金属的化合物，含有多种元素，例如氧（一种氧化物），硫（一种硫化物），或者碳和氧在一起（一种碳酸盐）。
为了生产金属，这些化合物必须经过一个化学反应，所以冶炼是利用适合的还原物质和那些氧化的元素结合来分离金属。
从历史上讲，第一次冶炼工艺采用碳（木碳形式）还原锡（SnO2）、铜（CuO）、铅（PbO）以及铁（Fe2O3）。
在所有这些反应中还原剂实际上是一氧化碳（CO），当木碳和氧化物仍是固态时，它们互相之间不能发生反应。
对于铜和铅来讲，主要的矿石是硫化物，即：CuS2和PbS。
这些硫化物必须先在空气中焙烧转化成氧化物。
锡和铅很久以前，第一批冶炼的金属是锡和铅。
公元前6500年，土耳其安纳托利亚的Catal Hὄyük发现铸铅珠，这比发明文字还早几千年，却没有记载铸铅球是如何冶炼出来的。
然而，在偶然的机遇中将矿石放入木材火里，于是就冶炼出来锡和铅。
铜和青铜在锡和铅之后，下一个要冶炼的金属似乎就是铜，如何发现铜仍存在很大争议。
人们猜测铜的第一次冶炼是在陶器窑里进行的。
在欧洲和近东最早发现铜冶炼是在伊朗，距今约公元前6000年，第一个冶炼铜的人工制品是在Can Hasan发现的一个权杖头。
而铜冶炼最早的依据要追溯到公元前5500年到公元前5000年之间，在塞尔维亚的普罗科尼克（Plocnik）和拜罗沃德（Belovode）发现的，而现代铜的冶炼工艺经历了技术的更新。
无碳冶炼技术最近，完全拥有自主技术产权的铜冶炼技术通过了中国有色金属协会在山东东营组织的专家审查，实现了在铜冶炼工艺的第一个碳零排放，并且开启了中国有色工业低碳发展的新途径。
专家们相信，无碳铜冶炼技术在主要技术参数上比以前的铜冶炼技术都好，经济和技术方面具有方便，低成本，环保和灵活度上都具有优势。
铜冶炼技术的革新：底吹熔炼技术的发展与未来

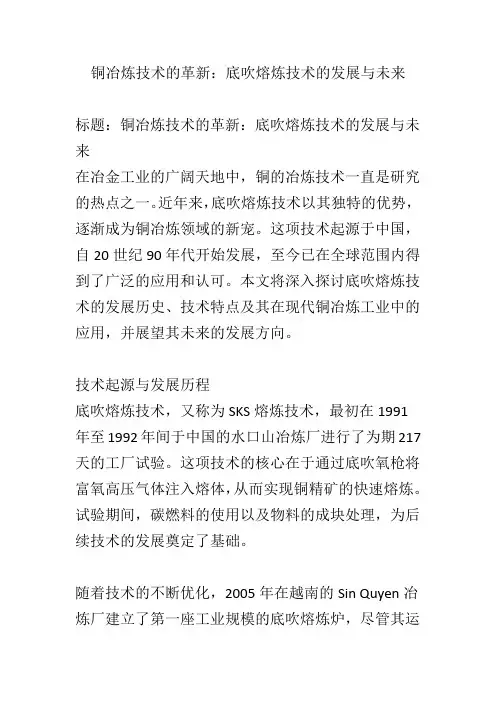

铜冶炼技术的革新：底吹熔炼技术的发展与未来标题：铜冶炼技术的革新：底吹熔炼技术的发展与未来在冶金工业的广阔天地中，铜的冶炼技术一直是研究的热点之一。
近年来，底吹熔炼技术以其独特的优势，逐渐成为铜冶炼领域的新宠。
这项技术起源于中国，自20世纪90年代开始发展，至今已在全球范围内得到了广泛的应用和认可。
本文将深入探讨底吹熔炼技术的发展历史、技术特点及其在现代铜冶炼工业中的应用，并展望其未来的发展方向。
技术起源与发展历程底吹熔炼技术，又称为SKS熔炼技术，最初在1991年至1992年间于中国的水口山冶炼厂进行了为期217天的工厂试验。
这项技术的核心在于通过底吹氧枪将富氧高压气体注入熔体，从而实现铜精矿的快速熔炼。
试验期间，碳燃料的使用以及物料的成块处理，为后续技术的发展奠定了基础。
随着技术的不断优化，2005年在越南的Sin Quyen冶炼厂建立了第一座工业规模的底吹熔炼炉，尽管其运行效果并不理想，但这标志着底吹熔炼技术开始走向工业化。
2008年，真正意义上的商业化底吹熔炼炉在东营方圆有色金属公司启动，其熔炼炉的设计和运行参数均达到了预期目标，证明了底吹熔炼技术的可行性和高效性。
技术特点与优势底吹熔炼技术的主要优势在于其对原料的高适应性、高氧利用率和热效率，以及灵活的产能调整能力。
与传统的闪速熔炼和侧吹熔炼技术相比，底吹熔炼技术能够处理更大尺寸和更高湿度的原料，无需复杂的原料准备过程。
此外，底吹熔炼技术在操作过程中无需使用碳燃料，从而减少了二氧化碳的排放。
在东营方圆有色金属公司的实践中，底吹熔炼炉实现了无需外部燃料的自热熔炼，这不仅降低了能耗，还减少了温室气体的排放。
此外，底吹熔炼技术在低温下运行的能力，使得熔炼过程中无需额外的燃料来维持熔炼温度，从而进一步降低了能耗和成本。
基础研究与技术优化为了支持底吹熔炼技术的发展，大量的基础研究工作也在同步进行。
这些研究包括渣的热力学性质、熔池流体动力学行为等方面的深入分析。
铜冶炼工艺(3篇)

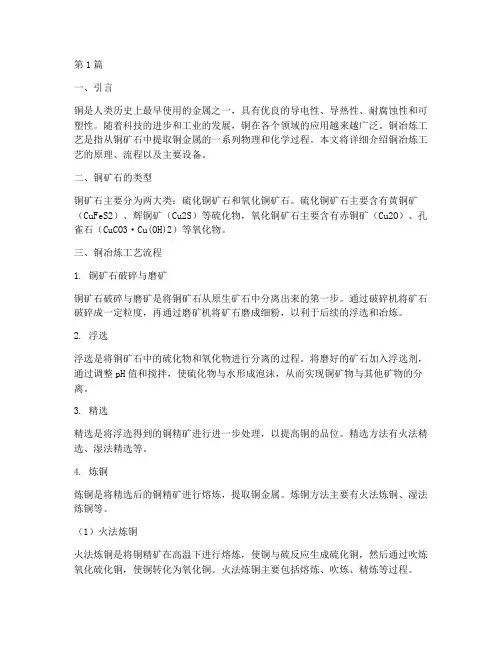

第1篇一、引言铜是人类历史上最早使用的金属之一，具有优良的导电性、导热性、耐腐蚀性和可塑性。
随着科技的进步和工业的发展，铜在各个领域的应用越来越广泛。
铜冶炼工艺是指从铜矿石中提取铜金属的一系列物理和化学过程。
本文将详细介绍铜冶炼工艺的原理、流程以及主要设备。
二、铜矿石的类型铜矿石主要分为两大类：硫化铜矿石和氧化铜矿石。
硫化铜矿石主要含有黄铜矿（CuFeS2）、辉铜矿（Cu2S）等硫化物，氧化铜矿石主要含有赤铜矿（Cu2O）、孔雀石（CuCO3·Cu(OH)2）等氧化物。
三、铜冶炼工艺流程1. 铜矿石破碎与磨矿铜矿石破碎与磨矿是将铜矿石从原生矿石中分离出来的第一步。
通过破碎机将矿石破碎成一定粒度，再通过磨矿机将矿石磨成细粉，以利于后续的浮选和冶炼。
2. 浮选浮选是将铜矿石中的硫化物和氧化物进行分离的过程。
将磨好的矿石加入浮选剂，通过调整pH值和搅拌，使硫化物与水形成泡沫，从而实现铜矿物与其他矿物的分离。
3. 精选精选是将浮选得到的铜精矿进行进一步处理，以提高铜的品位。
精选方法有火法精选、湿法精选等。
4. 炼铜炼铜是将精选后的铜精矿进行熔炼，提取铜金属。
炼铜方法主要有火法炼铜、湿法炼铜等。
（1）火法炼铜火法炼铜是将铜精矿在高温下进行熔炼，使铜与硫反应生成硫化铜，然后通过吹炼氧化硫化铜，使铜转化为氧化铜。
火法炼铜主要包括熔炼、吹炼、精炼等过程。
熔炼：将铜精矿加入熔炼炉中，加入助熔剂（如石灰石）和燃料（如焦炭），在高温下熔炼，使铜精矿中的硫化物转化为硫化铜。
吹炼：将熔炼得到的熔融硫化铜吹入转炉中，通过吹入空气，使硫化铜氧化成氧化铜，同时将硫氧化成二氧化硫气体排出。
精炼：将吹炼得到的氧化铜熔融，加入氧化剂（如氧气）和还原剂（如碳），使氧化铜还原成铜金属，同时将杂质氧化去除。
（2）湿法炼铜湿法炼铜是将铜精矿经过溶解、氧化、结晶等过程，提取铜金属。
湿法炼铜主要包括浸出、氧化、结晶、电解等过程。
浸出：将铜精矿加入浸出槽中，加入浸出剂（如硫酸、硝酸）和氧化剂（如氧气、空气），使铜精矿中的铜溶解于浸出剂中。
铜冶炼的历史与技术进展介绍
采矿和选矿
随着采矿和选矿技术的进 步，铜矿石的开采和选矿 效率得到提高，为铜冶炼 提供了充足的原料。
环境保护
随着环境保护意识的提高 ，铜冶炼过程中开始采取 措施减少对环境的污染。
现代铜冶炼
高效率、低能耗
现代铜冶炼技术不断改进 ，实现了高效率、低能耗 的生产，提高了经济效益 。
环保要求
随着全球环保意识的提高 ，铜冶炼过程中的环保要 求越来越严格。
随着全球经济的发展，特别是新兴市场的崛起，铜冶炼行业面 临巨大的市场需求和发展机遇。
05
铜冶炼的挑战与对策
资源短缺问题
总结词
随着全球铜需求的不断增长，资源短缺问题日益严重，成为铜冶炼行业面临的 主要挑战之一。
详细描述
随着经济的发展和人口的增长，全球铜需求量不断攀升，而铜矿资源却日益枯 竭，导致资源短缺问题愈发突出。为了应对这一问题，企业需要加大勘探力度 ，寻找新的铜矿资源，同时提高资源利用率，减少浪费。
回收，具有环保、节能等优点，但操作条件苛刻、金属回收率较低。
智能化铜冶炼技术
自动化控制技术
物联网技术
利用自动化控制系统对铜冶炼过程中 的各项工艺参数进行实时监测和调控 ，提高生产效率和产品质量。
利用物联网技术实现铜冶炼设备的远 程监控和智能化管理，提高设备运行 效率和安全性。
数据分析技术
通过数据分析技术对铜冶炼过程中的 各种数据进行分析和挖掘，为生产决 策提供科学依据。
湿法冶炼
总结词
利用化学反应将铜从矿石中溶解在溶液 中，再通过电解沉积的方法将铜提取出 来。
VS
详细描述
湿法冶炼是20世纪中叶以后发展起来的 铜冶炼技术，其基本原理是利用酸、碱或 盐类的溶液，将铜从矿石中溶解出来，再 通过电解沉积的方法将铜还原沉积出来。 湿法冶炼的优点是能耗低、环境污染小， 适用于处理低品位、复杂难处理矿石。但 湿法冶炼的生产效率相对较低，成本较高 。
铜的精炼与冶炼
铜的冶炼与精炼设备
铜的冶炼设备
STEP 02
STEP 01
电炉熔炼炉
鼓风炉熔炼炉
用于将铜矿石和燃料熔炼 成粗铜，具有较高的熔炼 效率和较低的成本。
STEP 03
闪速熔炼炉
利用高温高压的氧气将矿 石中的铜氧化，再通过还 原反应生成粗铜，具有较 高的铜回收率。
利用电能加热矿石和燃料 ，具有较高的能源利用率 和较低的环境污染。
铜的精炼设备
01
粗铜精炼炉
将粗铜熔化并进行氧化、脱硫、 脱氧等处理，去除杂质元素，得 到纯度较高的铜。
电解精炼池
02
03
连续精炼机组
利用电解原理将纯度较高的铜进 行电解精炼，进一步提高铜的纯 度。
采用连续式生产方式，将粗铜进 行多道工序处理，最终得到高纯 度铜。
设备的维护与保养
01
02
03
定期检查
铜冶炼过程中产生的废渣如不妥善处 理，其中的重金属和其他有害物质可 能渗透到土壤中，对土壤造成污染。
水体污染
铜冶炼过程中产生的废水含有重金属 离子和其他有害物质，如不经处理直 接排放，将对周边水体造成严重污染 。
铜精炼过程中的环境问题
能源消耗
铜精炼过程需要消耗大量能源，如煤、天然气等 ，产生大量二氧化碳等温室气体。
铜的物理精炼
物理精炼是通过物理方法将粗铜中的杂质去除，得到纯度较高的精炼铜 。
常用的物理精炼方法有区域熔炼和真空熔炼等。区域熔炼是通过控制温 度和熔融状态下的分凝作用将杂质聚集在铜液的一端；真空熔炼是在真
空环境下进行熔炼，使杂质与铜分离。
物理精炼后的铜称为物理铜，其纯度较高，但制造成本也较高。
Part
对设备进行定期检查，发 现并解决潜在问题，确保 设备正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Sb
Bi
Fe
Pb
Sn
Ni
Zn
S
P
国内外铜精矿先进铜冶炼工艺技术综述
国内外铜精矿生产电解铜先进冶炼工艺技术综述
材料撰写：技术中心有色研究所铜材室 周灼刚
材料搜集整理：科技部项目管理科 付 丽
二〇一〇年十一月
一、炼铜原料概述
世界上生产电解铜（阴极铜）的原料分为铜精矿和废杂铜。用铜精矿和废杂铜生产电解铜的比例大致为7：3，铜精矿依然是当今生产电解铜的主要原料。
火法冶金的中间产物包括冰铜或铜锍粗铜阳极铜，最终产成品为电解铜（阴极铜）。冰铜：冰铜主要由硫化铜和硫化铁互相熔解形成，它的含铜在20％～70％之间，含硫在15％～25％之间。冰铜较重，沉于下层，从熔炼炉的排铜口流出来，熔炼渣则从上部渣层排渣口排出。冰铜主要作为吹炼炉生产粗铜的原料使用，冰铜为各企业自主内定标准。粗铜：是经吹炼炉吹炼后获得的含铜约98％左右的铜，其外表粗糙含气孔，由此得名，又称“泡铜”（英文名：Blister Copper）。我国粗铜行业标准（YS/T 70—93）：粗铜按化学成分分为3个牌号：Cu99.30C、Cu99.00C、Cu97.50C，化学成分应符合下表的规定。
表1 铜精矿的化学成分％（YS/T 318—1997）
品级
Cu
≥
杂质含量，≤
品级
Cu
≥
杂质含量，≤
As
Pb+Zn
MgO
Bi
As
Pb+Zn
MgO
Bi
一级品
30
0.05
2
1
0.05
三级品
20
0.30
8
4
0.30
二级品
25
0.20
5
3
0.20
四级品
13
0.40
12
5
0.50
二、铜冶金方法概述
铜冶金方法是指由铜精矿获取金属铜（精炼铜或电解铜）所采取的工艺技术途径和手段。世界上由铜精矿生产电解铜的冶炼方法分为两大类：火法冶金和湿法冶金。目前世界上精炼铜产量的85％以上是用火法冶金从硫化铜精矿和再生铜中回收的，湿法冶金生产的精炼铜只占15％左右。
铜精矿：在自然界中自然铜存量极少，一般多以金属共生矿的形态存在。铜矿石中常伴生有多种重金属和稀有金属，如金、银、砷、锑、铋、硒、铅、碲、钴、镍、钼等。根据铜化合物的性质，铜矿物可分为自然铜、硫化矿和氧化矿三种类型，主要以硫化矿和氧化矿，特别是硫化矿分布最广，目前世界电解铜产量的90％左右来自硫化矿。金银等贵金属常和铜共生，一般铜矿都是含有金银等贵金属。铜矿石经采矿和选矿富集获得铜精矿，常见为褐色、灰色、黑褐色、黄绿色，粉状，粒度一般小于0.074mm。含铜量13-30％，国内铜精矿标准目前执行YS／T318-1997《铜精矿》行业标准的规定，其产品分类和化学成分如表1。
现代铜精矿火法冶金的通常步骤和工艺流程如下：
步骤：铜精矿（含铜13～30%）→冰铜或铜锍（含铜40～70%）→粗铜（含铜≥97%）→阳极铜（含铜≥99%）→电解铜（含铜≥99.95%）
工艺流程：铜精矿→熔炼→冰铜（铜锍）→吹炼→粗铜→火法精炼 →阳极铜→电解精炼→电解铜（阴极铜）
传统火法炼铜流程一般是将含铜百分之几或千分之几的原矿石，通过选矿提高到含铜20～30％作为铜精矿，在密闭鼓风炉、反射炉、和矿热电炉内进行造锍熔炼，产出的熔融铜锍(冰铜)接着送入转炉吹炼成粗铜，粗铜再在固定式精炼反射炉内经过氧化精炼脱杂，铸成阳极板，阳极板最后采用传统法电解精炼，获得品位高达99.95％以上的电解铜。在硫化铜精矿冶炼的过程中同时还可以回收和提取硫、金、银、锑、铋、镍、硒等有价元素。
阴极铜：是阳极铜通过电解精炼的获得的产物，目前执行国家标准GB/T467-1997：阴极铜划分为两类标准阴极铜（牌号Cu-CATH-2）和高纯阴极铜（牌号Cu-CATH-1）。两者的化学成分如下表3和表4。
表3GB/T467-1997标准阴极铜(Cu-CATH-2)化学成分 %
Cu+Ag不小于
杂质含量，不大于
表2粗铜化学成分%（YS/T 70—93）
品级
牌号
Cu不小于
杂质含量 不大于
As
Sb
Bi
Pb
一号
Cu99.30C
99.30
0.06
0.05
0.01
0.08
二号
Cu99.00C
99.00
0.12
0.10
0.02
0.12
三号
Cu97.50C
97.50
0.34
0.29
0.07
0.40
阳极铜：是粗铜在阳极炉中精炼火法精炼后的产物，铸成阳极铜板，为各企业自主内定标准。
图-1传统火法炼铜流程图
该工艺流程特点是：简短、工艺传统成熟、适应性强，铜的回收率可达95％。严重缺点是热效率低、能耗高、环保差、装备自动化程度低，生产效率低下，尤其对矿石中的硫在造锍和吹炼两阶段以二氧化硫废气排出时回收率低，污染大，为典型高能耗高污染工艺。近年来出现了如闪速炉闪速炼铜工艺，白银法、诺兰达法和艾萨发等熔池熔炼工艺，日本的三菱法连续炼铜工艺和永久不锈钢电解法等先进工艺，现代火法炼铜正逐渐向连续化、自动化、高效节能和清洁环保方向发展。在当代中国从铜精矿中提取金属铜，主要采用火法冶金方法，中国铜冶金的生产流程以从铜精矿至获得粗铜的火法冶炼为主导。
1、火法冶金
火法冶金是指在高温下应用冶金炉把铜精矿中的大量脉石分离开,脱除各种杂质元素，提取纯金属铜的最古老、最常用的方法。火法炼铜通过熔融冶炼和电解精火炼生产出阴极铜，也即电解铜，一般适于高品位的硫化铜精矿。目前全世界的火法炼铜工艺都分为两段，第一段是造锍熔炼，由铜精矿炼成含铜40～75%的铜锍（或称冰铜），第二段是将铜锍炼成含铜98％以上的粗铜。火法炼铜所采用的步骤有焙烧、熔炼、吹炼、火法精炼和电解精炼。焙烧：分半氧化焙烧和全氧化焙烧（死焙烧），目的是脱除精矿中部分或全部的硫，同时除去部分砷和锑等易挥发的杂质。随着铜冶金技术的进步，现代铜冶炼厂已经能够直接进行生精矿的冶炼，当代绝大多数铜冶炼厂已经取消了焙烧步骤。熔炼：主要是造锍熔炼，目的是使铜精矿或焙烧矿中的部分铁和其他金属杂质氧化，并与脉石和熔剂等造渣除去，产出含铜较高的冰铜。吹炼：目的是进一步脱除冰铜中的硫、铁等杂质，回收精矿中的硫，获取粗铜。精炼：分火法精炼和电解精炼，火法精炼是利用某些杂质对氧的亲和力大于铜，而其氧化物又不溶于铜液等性质，通过氧化造渣或挥发除去，获得纯度较高阳极铜或火精铜。电解精炼可以使用火法冶金炼出来的阳极铜达到更高的纯度。
