铜冶炼技术对比
铜冶炼技术对比解析
1992 1999 5家投产 16万吨/年矿 铜
单炉最高 产能
原料适应 性
原料预处 理
较差
粒度＜1mm， 深度干燥， H2O＜0.3%
适应性强
制粒或增湿， H2O 9%~11%
强
干燥，H2O＜ 1%
适应性强
适应性强
适应性强
粒度＜100mm， 粒度＜100mm， 制粒或增湿， H2O 10%~12% 不需要干燥。 不需要干燥。
S捕集率 炉寿命
150天
业内认可的先进熔炼工艺
闪速熔炼和熔池熔炼： ※Outokumpu闪速熔炼 ※ 浸没喷枪式熔炼（ISA/Ausmelt） ※ 三菱熔炼
闪速熔炼技术的进展
闪速炼铜工艺
●第一座炼铜闪速炉于1949年在芬兰哈里亚瓦尔塔 冶炼厂投入工业生产；目前还用于镍精矿的熔炼 ；1978年开始进行铜精矿的一步炼铜；1995年开 始进行冰铜的吹炼。 ●至今已有40台炼铜闪速炉建成投产，目前在运行 的有37台（其中有3台一步炼铜闪速炉，2台冰铜 吹炼闪速炉），6台炼镍闪速炉在生产。 ●炉体冷却结构的改进、冷却强度的提高，闪速炉 的单炉产能提高，最大达到原设计的3.65倍；闪 速炉的炉寿命延长，最长达到15年，一般10年左 右
产能大：单套系统最大铜产能超过40万吨/年
送风氧浓高：闪速熔炼氧浓达90%，ISA、
三菱、诺兰达熔炼氧浓达到65%，55%和 45%
自热或半自热熔炼：有效利用硫化矿物燃烧
所产生的热量；
冰铜品位高：均超过60%，可以高达75%
现代强化熔炼工艺的特点
高熔炼强度：闪速熔炼单炉铜精矿处理量首先突 破100万吨/年以上；Isa炉单炉铜精矿处理量达到 130万吨/年；三菱炉精矿处理量将超过100万吨/年 （温山）。 硫捕集率高，环保好：一般均超过95%。闪速熔 炼和三菱熔炼超过了99%，吨铜S的排放量不到 2kg，是最清洁的铜冶炼工艺 工艺控制自动化程度高：闪速炉实现了计算机在 线控制。
铜冶炼三种方法
铜冶炼三种方法This model paper was revised by the Standardization Office on December 10, 2020目前,中国已引进世界上最先进的炼铜新工艺有:闪速炉熔炼、艾萨熔炼、奥斯麦特熔炼、诺兰达熔炼等。
国内自主创新的有白银法熔炼、金川合成炉熔炼、东营方圆的氧气底吹熔炼。
后3种都是中国人自己研制的,都具有自主知识产权。
这7种也算世界上较先进的炼铜法。
通过多年的实践,国外的先进技术尚存不足之处,分述如下:1、双闪速炉熔炼法:投资大,专利费昂贵,熔剂和原料先进行磨细再进行深度干燥,需额外消耗能源这不尽合理。
熔炉产出的铜硫需要水碎再干燥再细磨,工序繁杂。
每道工序均难以保证100%回收率,会产生部分机械损失;热态高温铜锍水碎物理热几乎全部损失,水碎后再干燥,再加上炉内大量水套由冷却水带走热量,热能利用也不尽合理。
铜锍水碎需要大量的水冲,增加动力消耗。
破碎、干燥要增加人力和动力的消耗。
这些都是多年来该工艺没有得到大量推广的重要原因。
2、艾萨法和澳斯麦特法均属于顶吹冶炼系列:顶吹都要建立高层厂房,噪音大、高氧浓度低烟气量大、顶吹的氧枪12米长,3天至一周要更换一次,不锈钢消耗量大、投资大、操作不方便。
都用电炉做贫化炉,渣含铜一般大于%不合国情。
3、三菱法的不足4个炉子(熔炼炉、贫化电炉、吹炼炉、阳极炉)自流配置,第一道工序的熔炼炉需要配置在较高的楼层位置,建筑成本相对较高,炉渣采用电炉贫化,弃渣含铜量达%~%,远远高于我国多数大型铜矿开采的矿石平均品位,资源没有得到充分的利用。
4、诺兰达和特尼恩特连续吹炼法,尚在工业试验阶段。
诺兰达是侧吹、要人工打风眼、劳动强度很大、风眼漏风率达10%~15%。
有很大噪音、操作条件不好、冶炼环境不理想。
如果掌握不好容易引起泡沫渣喷炉事故。
综上所述,让我们来寻求新的冶炼工艺,在不断的探索中发现新途径。
氧气底吹炉炼铅、炼铜最早是湖南水口山和中国有色工程设计研究总院共同研发在水口山进行过半工业试验。
铜冶炼水平与工艺水平
铜冶炼水平与工艺水平1）火法冶炼工艺当前，全球矿铜产量的75%-80%是以硫化形态存在的矿物经开采、浮选得到的铜精矿为原料，火法炼铜是生产铜的主要方法，特别是硫化铜精矿，基本全部采用火法冶炼工艺。
火法处理硫化铜精矿的主要优点是适应性强，冶炼速度快，能充分利用硫化矿中的硫，能耗低。
其生产过程一般由以下几个工序组成：备料、熔炼、吹炼、火法精炼、电解精炼，最终产品为电解铜。
原料制备工序：将铜精矿、燃料、熔剂等物料进行预处理，使之符合不同冶炼工艺的需要。
熔炼工序:通过不同的熔炼方法，对铜精矿造硫熔炼，炼成含铜、硫、铁及贵金属的冰铜，使之与杂质炉渣分离；补出的含二氧化硫烟气经收尘后用于制造硫酸或其他硫制品，烟尘返回熔炼炉处理。
吹炼工序：除去冰铜中的硫铁，形成含铜及贵金属的粗铜，炉渣和烟尘返回上一工序处理。
火法精炼工序：将粗铜中硫等杂质进一步去除，浇铸出符合电解需要的阳极板。
电解精炼工序：除去杂质，进一步提纯，生产出符合标准的阴极铜成品，并把金银等贵金属富集在阳极泥中。
传统熔炼方法如鼓风炉熔炼、反射炉熔炼和电炉熔炼，由于效率低、能耗高、环境污染严重而逐渐被新的富氧强化熔炼工艺所代替［［3］新的富氧强化熔炼可分为闪速熔炼和熔池熔炼两大类，前者包括奥托昆普型闪速熔炼和加拿大国际银公司闪速熔炼等，后者包括诺兰达法、三菱法、艾萨法、奥斯麦特法和瓦纽可夫法以及我国自主开发的水口山法、白银炉熔炼、金峰炉熔炼等技术。
铜铳吹炼方法有传统的卧式转炉、连续吹炼炉、虹吸式转炉。
新型吹炼技术包括艾萨吹炼炉、三菱吹炼炉和闪速吹炼炉等。
粗铜的火法精炼在阳极炉内进行，对于转炉产出的液态粗铜采用回转式阳极炉或固定式反射炉精炼，经氧化、还原等作业进一步脱除粗铜中的铁、铅、锌、砷、锑、铋等杂质，并浇铸成含铜99.2%-99.7%的阳极板。
铜电解工艺有传统电解法、永久阴极电解法和周期反向电流电解法3种。
目前大多数电解铜厂都使用传统电解法，永久阴极电解法和周期反向电流电解法是20世纪70年代以来发展的新技术。
我国铜冶炼技术的进步及发展
冶金冶炼M etallurgical smelting 我国铜冶炼技术的进步及发展陈晓军（新疆五鑫铜业有限责任公司，新疆 昌吉 ８３１１００）摘 要：随着我国社会经济的不断发展，我国逐渐成长为一个工业生产大国，重工业快速发展，对铜的需求量也在不断增加，我国的铜冶炼产业也在不断进步发展。
铜是一种重要的过渡型金属元素，它可以和多种化合物进行反应，被广泛应用在武器和装饰物品中。
我国现阶段的铜产量不足，必须不断探索新的方法去提高铜的使用率。
我国的铜冶炼技术面临着巨大的挑战，目前炼铜的方法主要有火法炼铜和湿法炼铜两种，但火法炼铜仍是目前铜冶炼主要使用的技术。
本文结合我国铜冶炼行业的现状进行分析，对铜冶炼技术的创新和发展进行探讨。
关键词：铜冶炼；技术发展进步；策略中图分类号：ＴＦ８１１ 文献标识码：Ａ 文章编号：１００２－５０６５（２０２１）１４－００１５－２Progress and development of copper smelting technology in ChinaCHEN Xiao-jun（Ｘｉｎｊｉａｎｇ Ｗｕｘｉｎ Ｃｏｐｐｅｒ Ｃｏ．， Ｌｔｄ．， Ｃｈａｎｇｊｉ ８３１１００， Ｃｈｉｎａ）Abstract: Ｗｉｔｈ ｔｈｅ ｃｏｎｔｉｎｕｏｕｓ ｄｅｖｅｌｏｐｍｅｎｔ ｏｆ Ｃｈｉｎａ＇ｓ ｓｏｃｉａｌ ｅｃｏｎｏｍｙ， Ｃｈｉｎａ ｈａｓ ｇｒａｄｕａｌｌｙ ｇｒｏｗｎ ｉｎｔｏ ａ ｌａｒｇｅ ｉｎｄｕｓｔｒｉａｌ ｐｒｏｄｕｃｔｉｏｎ ｃｏｕｎｔｒｙ． Ｗｉｔｈ ｔｈｅ ｒａｐｉｄ ｄｅｖｅｌｏｐｍｅｎｔ ｏｆ ｈｅａｖｙ ｉｎｄｕｓｔｒｙ， ｔｈｅ ｄｅｍａｎｄ ｆｏｒ ｃｏｐｐｅｒ ｉｓ ａｌｓｏ ｉｎｃｒｅａｓｉｎｇ， ａｎｄ Ｃｈｉｎａ＇ｓ ｃｏｐｐｅｒ ｓｍｅｌｔｉｎｇ ｉｎｄｕｓｔｒｙ ｉｓ ａｌｓｏ ｄｅｖｅｌｏｐｉｎｇ． Ｃｏｐｐｅｒ ｉｓ ａｎ ｉｍｐｏｒｔａｎｔ ｔｒａｎｓｉｔｉｏｎ ｍｅｔａｌ ｅｌｅｍｅｎｔ． Ｉｔ ｃａｎ ｒｅａｃｔ ｗｉｔｈ ａ ｖａｒｉｅｔｙ ｏｆ ｃｏｍｐｏｕｎｄｓ ａｎｄ ｉｓ ｗｉｄｅｌｙ ｕｓｅｄ ｉｎ ｗｅａｐｏｎｓ ａｎｄ ｄｅｃｏｒａｔｉｖｅ ａｒｔｉｃｌｅｓ． Ａｔ ｐｒｅｓｅｎｔ， ｔｈｅ ｏｕｔｐｕｔ ｏｆ ｃｏｐｐｅｒ ｉｎ ｏｕｒ ｃｏｕｎｔｒｙ ｉｓ ｉｎｓｕｆｆｉｃｉｅｎｔ， ｓｏ ｗｅ ｍｕｓｔ ｃｏｎｓｔａｎｔｌｙ ｅｘｐｌｏｒｅ ｎｅｗ ｍｅｔｈｏｄｓ ｔｏ ｉｍｐｒｏｖｅ ｔｈｅ ｕｔｉｌｉｚａｔｉｏｎ ｒａｔｅ ｏｆ ｃｏｐｐｅｒ． Ｃｈｉｎａ＇ｓ ｃｏｐｐｅｒ ｓｍｅｌｔｉｎｇ ｔｅｃｈｎｏｌｏｇｙ ｉｓ ｆａｃｉｎｇ ｇｒｅａｔ ｃｈａｌｌｅｎｇｅｓ． Ａｔ ｐｒｅｓｅｎｔ， ｔｈｅｒｅ ａｒｅ ｔｗｏ ｍａｉｎ ｃｏｐｐｅｒ ｓｍｅｌｔｉｎｇ ｍｅｔｈｏｄｓ： ｐｙｒｏｍｅｔａｌｌｕｒｇｙ ａｎｄ ｈｙｄｒｏｍｅｔａｌｌｕｒｇｙ， ｂｕｔ ｐｙｒｏｍｅｔａｌｌｕｒｇｙ ｉｓ ｓｔｉｌｌ ｔｈｅ ｍａｉｎ ｃｏｐｐｅｒ ｓｍｅｌｔｉｎｇ ｔｅｃｈｎｏｌｏｇｙ． Ｔｈｉｓ ｐａｐｅｒ ａｎａｌｙｚｅｓ ｔｈｅ ｃｕｒｒｅｎｔ ｓｉｔｕａｔｉｏｎ ｏｆ Ｃｈｉｎａ＇ｓ ｃｏｐｐｅｒ ｓｍｅｌｔｉｎｇ ｉｎｄｕｓｔｒｙ， ａｎｄ ｄｉｓｃｕｓｓｅｓ ｔｈｅ ｉｎｎｏｖａｔｉｏｎ ａｎｄ ｄｅｖｅｌｏｐｍｅｎｔ ｏｆ ｃｏｐｐｅｒ ｓｍｅｌｔｉｎｇ ｔｅｃｈｎｏｌｏｇｙ．Keywords: ｃｏｐｐｅｒ ｓｍｅｌｔｉｎｇ； Ｔｅｃｈｎｏｌｏｇｉｃａｌ ｄｅｖｅｌｏｐｍｅｎｔ ａｎｄ ｐｒｏｇｒｅｓｓ； ｓｔｒａｔｅｇｙ随着世界经济的不断发展，全球化的步伐越来越快。
铜冶炼

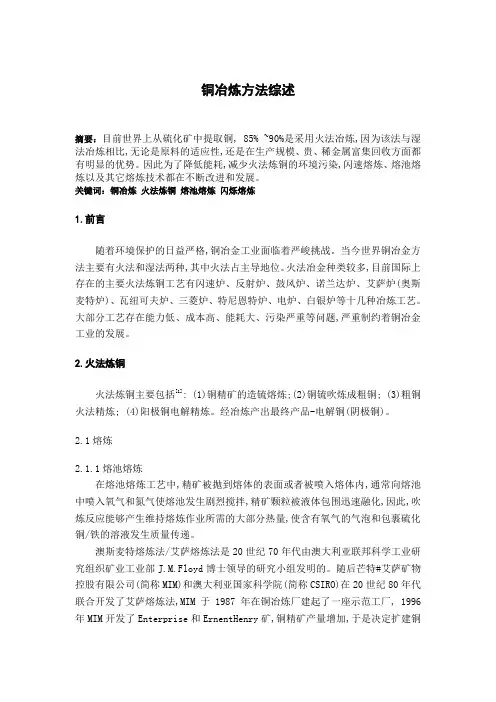

铜冶炼方法综述摘要：目前世界上从硫化矿中提取铜, 85% ~90%是采用火法冶炼,因为该法与湿法冶炼相比,无论是原料的适应性,还是在生产规模、贵、稀金属富集回收方面都有明显的优势。
因此为了降低能耗,减少火法炼铜的环境污染,闪速熔炼、熔池熔炼以及其它熔炼技术都在不断改进和发展。
关键词：铜冶炼火法炼铜熔池熔炼闪烁熔炼1.前言随着环境保护的日益严格,铜冶金工业面临着严峻挑战。
当今世界铜冶金方法主要有火法和湿法两种,其中火法占主导地位。
火法冶金种类较多,目前国际上存在的主要火法炼铜工艺有闪速炉、反射炉、鼓风炉、诺兰达炉、艾萨炉(奥斯麦特炉)、瓦纽可夫炉、三菱炉、特尼恩特炉、电炉、白银炉等十几种冶炼工艺。
大部分工艺存在能力低、成本高、能耗大、污染严重等问题,严重制约着铜冶金工业的发展。
2.火法炼铜火法炼铜主要包括[1]: (1)铜精矿的造锍熔炼;(2)铜锍吹炼成粗铜; (3)粗铜火法精炼; (4)阳极铜电解精炼。
经冶炼产出最终产品-电解铜(阴极铜)。
2.1熔炼2.1.1熔池熔炼在熔池熔炼工艺中,精矿被抛到熔体的表面或者被喷入熔体内,通常向熔池中喷入氧气和氮气使熔池发生剧烈搅拌,精矿颗粒被液体包围迅速融化,因此,吹炼反应能够产生维持熔炼作业所需的大部分热量,使含有氧气的气泡和包裹硫化铜/铁的溶液发生质量传递。
澳斯麦特熔炼法/艾萨熔炼法是20世纪70年代由澳大利亚联邦科学工业研究组织矿业工业部J.M.Floyd博士领导的研究小组发明的。
随后芒特#艾萨矿物控股有限公司(简称MIM)和澳大利亚国家科学院(简称CSIRO)在20世纪80年代联合开发了艾萨熔炼法,MIM于1987年在铜冶炼厂建起了一座示范工厂, 1996年MIM开发了Enterprise和ErnentHenry矿,铜精矿产量增加,于是决定扩建铜冶炼厂, 1997年经两次提高给料率和提高氧浓度试验,现熔炼能力已扩建到250kt/a铜。
斯特莱特工业公司其第一台艾萨熔炼炉于1996年在印度TamilNadu 的Tuticorin新建冶炼厂投产,现在铜的年产量超过150kt。
全球铜冶炼新技术简述pdf
全球铜冶炼新技术简述冶炼是萃取冶金的一种形式，其主要用途是从矿石中生产一种金属。
这包括从铁矿石中萃取铁，从铜矿石中萃取铜，以及从其他矿石中萃取其他基本金属。
冶炼不仅仅是从矿石中熔炼出来金属，大多数矿石提炼出来的是金属的化合物，含有多种元素，例如氧（一种氧化物），硫（一种硫化物），或者碳和氧在一起（一种碳酸盐）。
为了生产金属，这些化合物必须经过一个化学反应，所以冶炼是利用适合的还原物质和那些氧化的元素结合来分离金属。
从历史上讲，第一次冶炼工艺采用碳（木碳形式）还原锡（SnO2）、铜（CuO）、铅（PbO）以及铁（Fe2O3）。
在所有这些反应中还原剂实际上是一氧化碳（CO），当木碳和氧化物仍是固态时，它们互相之间不能发生反应。
对于铜和铅来讲，主要的矿石是硫化物，即：CuS2和PbS。
这些硫化物必须先在空气中焙烧转化成氧化物。
锡和铅很久以前，第一批冶炼的金属是锡和铅。
公元前6500年，土耳其安纳托利亚的Catal Hὄyük发现铸铅珠，这比发明文字还早几千年，却没有记载铸铅球是如何冶炼出来的。
然而，在偶然的机遇中将矿石放入木材火里，于是就冶炼出来锡和铅。
铜和青铜在锡和铅之后，下一个要冶炼的金属似乎就是铜，如何发现铜仍存在很大争议。
人们猜测铜的第一次冶炼是在陶器窑里进行的。
在欧洲和近东最早发现铜冶炼是在伊朗，距今约公元前6000年，第一个冶炼铜的人工制品是在Can Hasan发现的一个权杖头。
而铜冶炼最早的依据要追溯到公元前5500年到公元前5000年之间，在塞尔维亚的普罗科尼克（Plocnik）和拜罗沃德（Belovode）发现的，而现代铜的冶炼工艺经历了技术的更新。
无碳冶炼技术最近，完全拥有自主技术产权的铜冶炼技术通过了中国有色金属协会在山东东营组织的专家审查，实现了在铜冶炼工艺的第一个碳零排放，并且开启了中国有色工业低碳发展的新途径。
专家们相信，无碳铜冶炼技术在主要技术参数上比以前的铜冶炼技术都好，经济和技术方面具有方便，低成本，环保和灵活度上都具有优势。
铜的精炼与冶炼
铜的冶炼与精炼设备
铜的冶炼设备
STEP 02
STEP 01
电炉熔炼炉
鼓风炉熔炼炉
用于将铜矿石和燃料熔炼 成粗铜，具有较高的熔炼 效率和较低的成本。
STEP 03
闪速熔炼炉
利用高温高压的氧气将矿 石中的铜氧化，再通过还 原反应生成粗铜，具有较 高的铜回收率。
利用电能加热矿石和燃料 ，具有较高的能源利用率 和较低的环境污染。
铜的精炼设备
01
粗铜精炼炉
将粗铜熔化并进行氧化、脱硫、 脱氧等处理，去除杂质元素，得 到纯度较高的铜。
电解精炼池
02
03
连续精炼机组
利用电解原理将纯度较高的铜进 行电解精炼，进一步提高铜的纯 度。
采用连续式生产方式，将粗铜进 行多道工序处理，最终得到高纯 度铜。
设备的维护与保养
01
02
03
定期检查
铜冶炼过程中产生的废渣如不妥善处 理，其中的重金属和其他有害物质可 能渗透到土壤中，对土壤造成污染。
水体污染
铜冶炼过程中产生的废水含有重金属 离子和其他有害物质，如不经处理直 接排放，将对周边水体造成严重污染 。
铜精炼过程中的环境问题
能源消耗
铜精炼过程需要消耗大量能源，如煤、天然气等 ，产生大量二氧化碳等温室气体。
铜的物理精炼
物理精炼是通过物理方法将粗铜中的杂质去除，得到纯度较高的精炼铜 。
常用的物理精炼方法有区域熔炼和真空熔炼等。区域熔炼是通过控制温 度和熔融状态下的分凝作用将杂质聚集在铜液的一端；真空熔炼是在真
空环境下进行熔炼，使杂质与铜分离。
物理精炼后的铜称为物理铜，其纯度较高，但制造成本也较高。
Part
对设备进行定期检查，发 现并解决潜在问题，确保 设备正常运行。
铜冶炼技术进步与发展
首页 上页
下页
平行流技术原理：
l 常规电解的电解液在电解槽的运动方式是“上进下出”或“下进 上出”，高电流密度电解时，阳极板边铜离子富集，阴极板边铜 离子贫乏，形成浓差极化，导致阴极铜质量差、电解生产困难。
l 平行流技术原理：就是改变电解液在电解槽中的运动方式，采 用“侧进上出”形式，具体说，就是通过特殊装置使电解液在阴 极板的两面以一定的速度进入电解槽，使电解液平行于阴极板板 面向上流动( 左图)，同时，电解液在阴极和阳极之间形成上下 循环运动(右图 ) ，消除了浓差极化，确保了高电密电解的正常 生产。
l
Cu2O （过氧化） + FeS （欠氧化） →FeO+ Cu2S 。
首页 上页
下页
2、采用龙卷风形式分散物料，强化气粒混合和粒子碰撞。
l 闪速冶炼采用水平分布风分散 物料，粒子呈伞状分布整个反 应塔空间。
l 问题：一是高投料量时分布风 的动量比物料的动量小，粒子 不易分散，气粒混合不好；二 是粒子悬浮状态下落，粒子间 碰撞和反应机会少；三是高温 粒子充满整个反应塔，对塔壁 冲刷严重，而且热损失大，能 源消耗高。
l 提高电流密度是强化电解的最有效手段，但浓差极化 问题这座大山阻遏了电流密度进一步提高，常规电解 电流密度难以突破330 A/㎡。
l 祥光铜业与奥地利公司合作，首次开发出高电流密度 的平行流电解技术，并成功应用祥光铜业二期电解工 程，产能提高50%，电流密度提高到420 ~450A/㎡， 是目前世界常规铜电解的最高电流密度。
l 第一部分﹙反应塔上部﹚氧气和精矿粒子间反应
l 2CuFeS2+O2→2FeS+Cu2S+SO2
2FeS+3O2 →2FeO+2SO2 ；
铜冶炼技术对比
现代强化熔炼工艺
铜精矿熔炼： Outokumpu闪速炉 Inco闪速炉，三菱 炉 诺兰达炉， Isa/Ausmelt炉 Teniente转炉，瓦 钮可夫炉 Contop炉，白银炉 ，水口山炉 电解精炼： 冰铜吹炼： PS转炉 Ausmelt炉
阳极 浇铸
烟气制酸
常规始极片工艺
PC工艺
现代强化熔炼工艺的特点
1992 1992 1996 1997 2002 2002 2005 2006 2007
塞浦路斯迈阿密矿业 芒特艾萨矿业有限公司 Sterlite工业有限公司 联合矿业 云南铜业 Huttenwerke Kayser AG Sterlite工业有限公司 Mopani铜矿 南秘鲁铜业
美国亚利桑那 澳大利亚芒特艾萨 印度Tuticorin 比利时霍博肯 中国昆明 德国Lunen 印度Tuticorin 赞比亚，Mufulira 秘鲁，Ilo 哈萨克斯坦 秘鲁La Oroya
同的原料采用不同的熔炼工艺
炼铜工艺的比较
火法工艺：受到环境和成本的压力，传统工艺逐步为现
代强化熔炼工艺所取代，生产规模不断扩大，成本优势明 显，硫的捕集率超过99%，改变了高能耗、高污染的形象
湿法工艺：火法难以利用的铜原料，包括低品位废石的
利用；尾矿处理；难选硫化矿；难熔矿；废弃的矿山；开 采成本很高的深矿井；高杂质（As、Sb、Bi）原料，多 金属（Ni、Co、Zn)原料。小规模生产的投资低，生产成 本低成本低，不生产硫酸，无SO2污染。操作简单，在矿 山附近就近生产。贵金属回收困难，回收率不确定。处理 黄铜矿精矿的湿法工艺还没有工业应用，存在技术障碍。
S捕集率 炉寿命
150天
业内认可的先进熔炼工艺
闪速熔炼和熔池熔炼： ※Outokumpu闪速熔炼 ※ 浸没喷枪式熔炼（ISA/Ausmelt） ※ 三菱熔炼
铜冶炼闪速熔炼及熔池熔炼技术探讨
铜冶炼闪速熔炼及熔池熔炼技术探讨当前世界上广泛采用的铜火法冶炼方法主要有三种，包括传统熔炼、闪速熔炼以及熔池熔炼。
技术成熟、简易灵活、生产可靠、设备简单等是传统熔炼方法的优点，但其缺点是较低的生产效率，较差的硫回收率，烟气含SO2浓度比较低，烟气处理费用高。
因此，本文主要对闪速熔炼、熔池熔炼技术进行了简要的分析，并进一步探讨了铜的火法精炼、电解精炼等关键环节，希望能够通过不断的分析和研究，切实的提升铜冶炼技术水平。
标签：铜冶炼；闪速熔炼；熔池熔炼1 冶炼工艺选择的基本原则1.1 适应能力在冶炼中，主要有着能够对各种化学成分、粒度的原料进行处理，能够适应处理能力有较大波动等要求，因此所采用的工艺流程必须要适应这些要求。
1.2 高效节能企业要想取得更高的经济效益，生产作业必须要有着较高的效率，能源消耗较少，因此工艺工艺流程的选择必须要满足高效节能的要求。
1.3 技术先进、成熟、可靠，环境友好，排放达标技术的先进性与实用性是工艺流程必须具备的，同时技术的可靠性也至关重要，因此选择的工艺流程必须成熟可靠，技术风险较低。
此外，还需要遵循“以人为本”的原则，工艺系统必须密闭性强、有害烟气泄露少，能够满足清洁工厂的要求。
2 两种冶炼工艺分析2.1 闪速熔炼2.1.1 工艺配置图1为直接炼粗铜工艺的典型流程图。
其与闪速吹炼流程相比有着差异较为明显，主要体现在把闪速吹炼渣返回至之前的闪速熔炼炉中，而不是在单独的炉渣贫化系统中处理。
备料主要是对物料进行干燥和混合。
物料的干燥能够使工艺的总热量实现平衡，此外，还能够更好的控制烟气管路的腐蚀。
然后闪速炉中输送干燥物料。
在反应塔中，物料和氧气进行混合，反应以悬浮物的形式进行，在沉降室中进行熔融相收集，分离出炉渣与粗铜。
在余热锅炉中进行炉子烟气的冷却。
部分烟尘也会被余热锅炉收集，在电收尘器中收集剩余的颗粒，通常所有烟尘都返回炉子中。
视所选择的渣型和氧势而定，在粗铜闪速熔炼炉渣中，铜的含量为15%-25%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全球艾萨铜冶炼厂的处理量
7,000,000 6,000,000
年处理物料量/吨
5,000,000 4,000,000 3,000,000 2,000,000 1,000,000 0 1992 1996 1997 1998 2001 2002 2004 2005 2006 2007
年分
年处理物料量增长很快，是成长很快的新技术
佐贺关 金隆
1997
日本东予冶炼厂能力的提高
1980 送风氧浓，vol% 21
干精矿投料量，tpd
1989 39 1,600 59.5 5.5
2003 50-60 2,450 65 3~4
2008 70 4000 65 3
1,000
冰铜品位，Cu% 52.1 烟尘率，% 10
同样的闪速炉由于喷嘴的连续改进，炉体冷却结构强化， 送风氧浓提高，产能提高到最初的4倍以上；由于冰铜品位 的提高，转炉生产效率提高。
炼铜工艺技术
火法工艺（选矿-熔炼-精炼工艺）：传统炼铜工
艺，适合处理硫化矿，占矿铜产量的75%~80%
湿法工艺（浸出-萃取-电积） ：上世纪70年代中
期后兴起，适合处理氧化矿和次生硫化矿，还用 于处理浮选尾矿、废矿、旧矿和断裂的矿体；硫 化矿采用细菌浸出。占矿铜产量的25%
再生铜：1/3熔炼-精炼，2/3直接生产铜产品。不
铜冶炼厂
铜冶炼厂
25万吨铜精矿
28万吨铜精矿
ISA/Ausmelt熔炼的特点
原料的适应性很强：铜、铅、镍、锡精矿，铜、铅废杂料 等再生冶炼，精矿成分和性质要求不如闪速炉严格 备料简单：可以处理湿料、块料、垃圾等，不需要特别的 备料，湿料、块料可以直接入炉。 多种操作方式：通过控制炉内不同的气氛和温度，可以自 由地进行氧化，还原，烟化（挥发分离特定的元素）。 单台炉子可以进行熔炼，也可以以进行吹炼，直接生产粗 金属 熔炼强度高，设备单位产能（床能力）高，最新的Isa炉 设计精矿处理量达到了130万吨 烟尘率低 环境指标、自动化水平、作业率、炉寿命等不如闪速熔炼
铜冶炼厂 铜冶炼厂 铜冶炼厂 铜/铅冶炼厂 铜冶炼厂 再生铜冶炼厂 铜冶炼厂
2006
2007
Mopani铜矿
南秘鲁铜业
赞比亚，Mufulira
秘鲁，Ilo
铜冶炼厂
铜冶炼厂
85万吨铜精矿
120万吨铜精矿
2009（预计） Kazzinc JSC
2009（预计） 秘鲁Doe Run
哈萨克斯坦
秘鲁La Oroya
产能大：单套系统最大铜产能超过40万吨/年
送风氧浓高：闪速熔炼氧浓达90%，ISA、
三菱、诺兰达熔炼氧浓达到65%，55%和 45%
自热或半自热熔炼：有效利用硫化矿物燃烧
所产生的热量；
冰铜品位高：均超过60%，可以高达75%
现代强化熔炼工艺的特点
高熔炼强度：闪速熔炼单炉铜精矿处理量首先突 破100万吨/年以上；Isa炉单炉铜精矿处理量达到 130万吨/年；三菱炉精矿处理量将超过100万吨/年 （温山）。 硫捕集率高，环保好：一般均超过95%。闪速熔 炼和三菱熔炼超过了99%，吨铜S的排放量不到 2kg，是最清洁的铜冶炼工艺 工艺控制自动化程度高：闪速炉实现了计算机在 线控制。
送风氧浓 冰铜品位
烟气SO2%
~90%
任意 60%~75%
~65% ~62%
20%～27% ~95% 3
~55% 68%
20%~30% 99% 2年
~45% ~75%
15%~25% ~90% 1年
32%～36%
40%~50% ~62%
11%～15% ~95 1年
~75%
12%~25%
60%～90%
50% ~99.9% 8年以上
闪速熔炼的技术进展
生产能力连续提高：贵溪、金隆、玉野、东予、 佐贺关等 单个精矿喷嘴取代原有的4个喷嘴，喷嘴结构连续 改进 炉体结构连续改进和冷却的强化 关键设备的技术逐步成熟：大型蒸汽干燥机，干 矿浓相输送，失重计量加料系统（LIW和Airslide），废热锅炉 工艺控制数学模型的开发和应用；计算机仿真技 术的应用 富氧代替预热鼓风，送风氧浓提高，烟气SO2浓 度提高 冰铜品位提高 贫化电炉能耗降低，冰铜品位提高，渣含铜控制
日本
铜/多金属二次冶炼 铜精矿
2008
吉林镍业
Ni/Cu精矿
27.5万吨/年
镍冰铜
ISA工艺炼铜业绩
投产时间 所属公司 工厂位置 工厂类型 工厂能力
1987
芒特艾萨矿业有限公司
澳大利亚芒特艾萨
铜冶炼厂
15~20吨/小时的铜精 矿
70万吨/年铜精矿 100万吨/年铜精矿 年产6~10万吨铜 年装料量30万吨 80万吨/年铜精矿 年处理15万吨二次 物料 130万吨铜精矿
三菱连续炼铜工艺的进展
三菱连续炼铜工艺
由熔炼炉（S炉）、炉渣贫化电炉（SH炉）、吹炼炉（C 炉）组成。S炉—SH炉—C炉及其后的阳极炉均通过溜槽 连接，连续熔炼和吹炼。1974年在日本直岛冶炼厂首次投 产。 1981年Kidd Creek三菱炉投产，设计能力5.9万吨/年。 1998年印尼的Gresik精炼厂（三菱公司控股）和韩国温山 冶炼厂（日矿控股）三菱熔炼工艺投产，设计能力均为20 万吨/年阴极铜。温山冶炼厂三菱炉生产能力2005年达到 26.2万吨矿铜，计划扩产到30万吨/年矿铜，精矿处理量超 过100万吨 2000年澳大利亚的Port Kembla铜业公司（古河矿业控股 ）引进一台C炉与Noranda炉配合的工艺投产，但因故障 不断而停产。 印度的Birla冶炼厂2005年投产了一套三菱连续炼铜系统
闪速熔炼
1949年 1949 37台 140万吨铜 精矿
艾萨熔炼
1983 1987 9台 130万吨铜 精矿
三菱熔炼
1974年 1974 5 26.2万吨/ 年矿铜
诺兰达熔炼
特尼恩特转炉
奥斯麦特熔炼
1973 1973 3 ＜20万吨/ 年矿铜
1977年 1977 10台 ＜15万吨/ 年· 炉 矿铜
1992 1992 1996 1997 2002 2002 2005
塞浦路斯迈阿密矿业 芒特艾萨矿业有限公司 Sterlite工业有限公司 联合矿业 云南铜业 Huttenwerke Kayser AG Sterlite工业有限公司
美国亚利桑那 澳大利亚芒特艾萨 印度Tuticorin 比利时霍博肯 中国昆明 德国Lunen 印度Tuticorin
1992 1999 5家投产 16万吨/年矿 铜
单炉最高 产能
原料适应 性
原料预处 理
较差
粒度＜1mm， 深度干燥， H2O＜0.3%
适应性强
制粒或增湿， H2O 9%~11%
强
干燥，H2O＜ 1%
适应性强
适应性强
适应性强
粒度＜100mm， 粒度＜100mm， 制粒或增湿， H2O 10%~12% 不需要干燥。 不需要干燥。
浸没喷枪顶吹技术（TSL）的进展
-----艾萨/奥斯麦特熔炼
Ausmelt工艺炼铜业绩
投产时间 1999 1999 2002,2004 2003 2004 2003 所属公司 中条山 中条山 Amplats 安徽铜都 韩国锌业 Birla铜业 工厂位置 中国，侯马市 中国，侯马市 南非，吕斯滕堡 中国，铜陵 温山，韩国 炉料类型 铜精矿 铜冰铜 水淬镍/铜/铂族金 属冰铜 铜精矿 铜渣 铜精矿熔炼+冰铜 吹炼 加料量 200,000t/a 60,000t/a 213,000t/a 330,000t/a 7万吨/年 32~35万吨 /年 产品 铜冰铜 粗铜 镍/铜吹炼 冰铜 铜冰铜 铜冰铜 粗铜
再生铜：单位能耗为矿产铜的20%，每利用1吨废杂铜
，可少开采矿石130吨，少产生2吨SO2 和100多吨工业废 渣，节约用水535立方米
二、火法炼铜工艺的进展
硫化铜精矿火法冶炼的特点
精矿中的S和Fe与氧反应，大量放热，过程可以 自热进行，无需燃料。 精矿的S氧化产生的SO2生产硫酸副产品；SO2必 须有效捕集，否则将造成环境污染 铜精矿80%小于200目（-74μ），通过工业氧可以 实现强化熔炼，产能大。 铜精矿中的金、银、铂、钯等稀贵金属在铜冶炼 中随铜富集，回收率可以达到98%
主要强化熔炼工艺的应用情况
工艺
因科闪速熔炼 奥托昆普闪速熔炼
工业生产时间
1952 1949
发明国
加拿大 芬兰
现状
2家应用 37台，矿铜产量的一半
氧气喷洒熔炼
Contop熔炼 诺兰达连续熔炼 三菱连续熔炼 沃克拉连续熔炼 QS工艺
1979
1980 1973 1970 1968 1972
美国
EU 加拿大 日本 澳大利亚 美国
S捕集率 炉寿命
150天
业内认可的先进熔炼工艺
闪速熔炼和熔池熔炼： ※Outokumpu闪速熔炼 ※ 浸没喷枪式熔炼（ISA/Ausmelt） ※ 三菱熔炼
闪速熔炼技术的进展
闪速炼铜工艺
●第一座炼铜闪速炉于1949年在芬兰哈里亚瓦尔塔 冶炼厂投入工业生产；目前还用于镍精矿的熔炼 ；1978年开始进行铜精矿的一步炼铜；1995年开 始进行冰铜的吹炼。 ●至今已有40台炼铜闪速炉建成投产，目前在运行 的有37台（其中有3台一步炼铜闪速炉，2台冰铜 吹炼闪速炉），6台炼镍闪速炉在生产。 ●炉体冷却结构的改进、冷却强度的提高，闪速炉 的单炉产能提高，最大达到原设计的3.65倍；闪 速炉的炉寿命延长，最长达到15年，一般10年左 右
最初生产能 力/万吨/年 8.4-矿铜 8-矿铜 10-矿铜 9-矿铜 40-精矿
