塑料薄膜性能测试方法
塑料薄膜、薄片耐撕裂性能试验方法
塑料薄膜、薄片耐撕裂性能试验方法2.11市面上用于包装的材料有很多种，纸制品、玻璃制品、复合材料及塑料包装制品是比较常见的，也有一些企业采用金属材质进行包装。
目前由于塑料制品的生产成本低、耐用、防水、质轻，且容易塑成不同形状因此在包装行业适用范围比较广。
塑料薄膜、薄片的耐撕裂性能是检测薄膜物理性能比较重要的指标之一，耐撕裂性能过小容易使包装发生破损，不利于运输和储藏；耐撕裂性过大不便于开启包装例如一些肉制品包装用的PVDC肠衣膜。
今天我们就针对如何检测薄膜薄片的耐撕裂性做个具体分析。
《GB/T11999-1989塑料薄膜和薄片耐撕裂性试验方法》与《GB/T16578.2-2009塑料薄膜和薄片耐撕裂性能的测定第2部分：埃莱门多夫(Elmendor)法》标准中介绍，本实验方法适用于柔软的聚氯乙烯（PVC）和聚烯烃薄膜等材料，由于变化的伸长和倾斜的撕裂会使伸长较大的薄膜的试验重复性很差，因此不适用与检测硬质聚氯乙烯、聚酰胺和聚酯薄膜等较硬的材料。
所谓耐撕裂性是指用规定的方法撕裂试样所需的力，单位为牛顿（N），实验原理：具有规定切口的试样承受规定的摆锤撕裂时所需的力，撕裂试样所消耗的能量用于计算试样的耐撕裂性。
实验步骤：1.按照GB/T6672-2001规定的方法测量受试材料的厚度三个点，并取其平均值。
注：撕裂力与厚度之间不存在直接的线性关系，只有相同厚度的试样所得的数据才能比较。
测试厚度的材料不适于具有压花的薄膜和薄片。
2.检查仪器是否水平，抬起并锁住摆锤，将指示机构调致起始位置，轻轻释放摆锤。
检查指针是否指零，必要时按使用书调整零点。
3.按照步骤4做几次试验，检查是否需要增补重锤或是否需要采用多层试样，以使试验中摆锤在撕裂过程吸收的能量位于摆锤总能量的20%-80%之间，每次安装重锤或增补卸除重锤后，都应按照使用说明进行调整归零。
4.抬起并锁住重锤，将指示机构调至起始点，小心的将试样或试样组装在夹具中，使切口在试验机固定夹具和可动夹具得中央，上紧夹具。

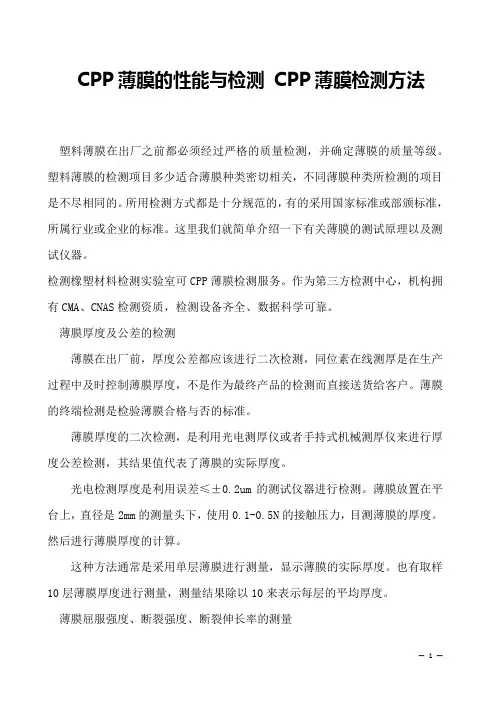

CPP薄膜的性能与检测 CPP薄膜检测方法
CPP薄膜的性能与检测CPP薄膜检测方法塑料薄膜在出厂之前都必须经过严格的质量检测，并确定薄膜的质量等级。
塑料薄膜的检测项目多少适合薄膜种类密切相关，不同薄膜种类所检测的项目是不尽相同的。
所用检测方式都是十分规范的，有的采用国家标准或部颁标准，所属行业或企业的标准。
这里我们就简单介绍一下有关薄膜的测试原理以及测试仪器。
检测橡塑材料检测实验室可CPP薄膜检测服务。
作为第三方检测中心，机构拥有CMA、CNAS检测资质，检测设备齐全、数据科学可靠。
薄膜厚度及公差的检测薄膜在出厂前，厚度公差都应该进行二次检测，同位素在线测厚是在生产过程中及时控制薄膜厚度，不是作为最终产品的检测而直接送货给客户。
薄膜的终端检测是检验薄膜合格与否的标准。
薄膜厚度的二次检测，是利用光电测厚仪或者手持式机械测厚仪来进行厚度公差检测，其结果值代表了薄膜的实际厚度。
光电检测厚度是利用误差≤±0.2um的测试仪器进行检测。
薄膜放置在平台上，直径是2mm的测量头下，使用0.1-0.5N的接触压力，目测薄膜的厚度。
然后进行薄膜厚度的计算。
这种方法通常是采用单层薄膜进行测量，显示薄膜的实际厚度。
也有取样10层薄膜厚度进行测量，测量结果除以10来表示每层的平均厚度。
薄膜屈服强度、断裂强度、断裂伸长率的测量在需要测定的方向上，取五个无缺口的试样，试样宽度15mm±0.1mm 长度为150mm。
测量试样中间的3个点的平均厚度值作为试样的厚度。
然后将试样分别夹在拉力机的上下夹头，夹间距为100mm ，以规定的速度进行拉伸（包装薄膜拉伸速度为100±10 mm/min 并记录拉伸曲线上相关的应力和应变值。
薄膜热收缩率的测定这是测量薄膜在一定温度条件下，分子运动产生的线性收缩变形，其量值用%来表示。
具体的测定方式：取5片（120×120）mm （纵向×横向）的薄膜试样，用精度为0.01mm的卡尺画出100×100的标线，然后将样品放在规定温度（±1℃）的恒温干燥箱里面，经过一段时间（烘箱内的温度、薄膜加热时间与薄膜品种、用途相关），取出冷却到室温，再用卡尺测量标线之间的长度，就可以利用以下公式计算出薄膜的纵向、横向收缩率。
薄膜检测标准与方法简介
薄膜检测标准与方法简介塑料薄膜抗冲击性能试验冲击强度是材料重要的机械力学性能之一。
冲击性能试验是在冲击负荷作用下测定材料的冲击强度，以用来衡量高分子材料在经受高速冲击状态下的韧性或对断裂的抵抗能力，也称冲击韧性。
不同材料或不同用途可选择不同的冲击试验方法，常用的方法有摆锤式冲击试验、落镖冲击试验、落球冲击试验等。
自由落镖法冲击试验落镖和落球法冲击试验是把落体（包括落镖、砝码和锁紧环）或钢球由已知高度自由落下对试样进行冲击，测定试样冲击性能的方法。
落体或钢球的下落高度、质量直接影响试验结果，而且落体冲头的形状尺寸也会对结果影响很大。
在软包装行业中通常使用落镖冲击法，相关标准有GB/T 9639，ISO 7765-1，ASTM D 1709-01等。
采用具有半球状冲击头的落镖，尾部提供了一个较长的细杆用来固定砝码，适用于厚度小于1mm的塑料薄膜或薄片在给定高度的自由落镖冲击下，测定50%塑料薄膜或薄片试样破损时的冲击质量和能量。
抗摆锤法冲击试验使摆锤式薄膜冲击试验机的半球形冲头在一定的速度下冲击并穿过塑料薄膜，测量冲头所消耗的能量。
以此能量评价塑料薄膜的抗摆锤冲击能量。
摆锤式冲击试验机塑料薄膜拉伸强度/断裂伸长率试验拉伸强度（纵/横向）是塑料薄膜在一定方向上、通过拉伸夹具以一定的试验速度拉伸直至断裂所表现出的承载能力。
可用拉断力（N）或拉伸强度（Mpa）表示。
断裂伸长率是塑料薄膜在一定方向上（纵/横向），一定拉伸力下，断裂时伸长量占原长试样形状和尺寸有四种类型可选，Ⅰ、Ⅱ、Ⅲ型为哑铃形试样。
Ⅳ型为长条型试样，宽度10～25mm,总长度不小于150mm，标距至少为50mm。
试样可根据不同的产品或按已有的产品标准的规定进行选择。
一般情况下，伸长率较大的试样不宜采用太宽的试样。
任何可做拉伸试验并能满足相应要求的试验机和厚度测量仪都可以作为试验仪器和设备。
按规定速度，开动试验机进行试验，如果没有规定速度，则硬质材料选用较低的速度，软质材料选用较高的速度。
塑料薄膜抗摆锤冲击试验方法
塑料薄膜抗摆锤冲击试验方法塑料薄膜抗摆锤冲击试验方法是一种用于评估塑料薄膜抗冲击性能的测试方法。
塑料薄膜在包装领域中的应用越来越广泛，其抗冲击性能是衡量薄膜质量的重要指标之一。
抗摆锤冲击试验可以帮助企业和个人更好地了解和控制塑料薄膜的性能，以确保包装产品的质量和安全。
塑料薄膜抗摆锤冲击试验方法主要包括以下步骤：1.试样制备：首先，根据相关标准（如GB/T8809-2015）制备试样。
试样应无气泡、折痕或其他明显的缺陷，数量不小于10个。
试样尺寸为100mm×100mm。
2.确定试验方法：根据不同的试验方法（A法或B法）选择合适的冲头和夹具。
A法冲头直径为25.4mm，夹具内圈直径为60mm；B 法冲头直径为19mm，夹具内圈直径为89mm。
3.安装试样：将试样放置在试验仪上，由气缸控制的夹具夹紧试样。
确保夹具夹紧力均匀，避免试样在试验过程中滑动。
4.调整冲击速度：根据试验方法调整冲击速度，通常为2.5m/s。
5.进行试验：启动试验设备，使冲头以设定的速度冲击试样。
在冲击过程中，记录冲头所消耗的能量。
6.数据处理：根据试验结果，计算薄膜的抗摆锤冲击能量。
抗摆锤冲击能量越低，说明薄膜的抗冲击性能越好。
7.结果分析：分析试验数据，评估薄膜的抗摆锤冲击性能。
若薄膜用于食品或药品包装，抗摆锤冲击性能需达到一定标准，以确保内容物保质期。
塑料薄膜抗摆锤冲击试验方法有助于企业和个人更好地了解和控制塑料薄膜的性能。
通过试验，可以确保薄膜在实际应用中具有足够的抗冲击能力，从而保障包装产品的质量和安全。
同时，试验结果还可以为塑料薄膜生产商和用户提供参考，指导产品改进和优化。
在实际操作过程中，应注意以下几点：1.试验设备的选择：选用符合国家标准（如GB/T8809-2015）的试验设备，确保试验数据的准确性。
2.试样制备：严格按照标准要求制备试样，避免试样质量对试验结果的影响。
3.试验环境：确保试验环境干净、整洁，避免灰尘和异物对试验结果的影响。
塑料薄膜拉力测试标准
塑料薄膜拉力测试标准塑料薄膜作为一种常见的包装材料，在生产过程中需要进行拉力测试，以确保其符合相关标准和要求。
拉力测试是评估塑料薄膜在受力时的性能表现，对于包装行业和相关领域具有重要意义。
本文将介绍塑料薄膜拉力测试的标准方法和注意事项，以供参考。
一、拉力测试标准。
1. ASTM D882-12标准，该标准适用于测定薄膜和薄片材料在拉伸条件下的机械性能。
测试时，样品应在标准环境条件下进行拉伸，通过测量载荷和伸长率来评估材料的拉伸性能。
2. GB/T 1040.3-2006标准，该标准是中国国家标准，适用于测定塑料薄膜在拉伸条件下的力学性能。
测试时，应按照标准要求选择合适的试样尺寸和测试条件，通过拉力测试机进行拉伸试验，并记录相关数据进行分析。
3. ISO 527-3:1995标准，国际标准化组织发布的标准，适用于测定塑料材料在拉伸条件下的力学性能。
该标准要求对试样的准备、测试条件和数据处理等进行规范，以确保测试结果的准确性和可比性。
二、测试方法。
1. 样品准备，根据标准要求，选择代表性的塑料薄膜样品，并按照标准规定的尺寸和数量进行切割和准备。
2. 测试环境，测试应在恒定的环境条件下进行，包括温度、湿度等因素，以确保测试结果的可比性和准确性。
3. 拉力测试机，选择适当的拉力测试机进行测试，根据标准要求设置测试参数，如拉伸速度、载荷范围等。
4. 数据记录，在测试过程中，应及时记录拉伸过程中的载荷和伸长率等数据，以便后续分析和评估。
5. 数据分析，根据测试结果，计算材料的拉伸强度、断裂伸长率等指标，评估其性能是否符合标准要求。
三、注意事项。
1. 样品选择，在进行拉力测试时，应选择具有代表性的样品，避免因样品差异导致测试结果的不确定性。
2. 测试环境控制，测试过程中应严格控制环境条件，确保测试结果的可比性和准确性。
3. 设备校准，拉力测试机等测试设备应定期进行校准和维护，以确保测试结果的可靠性和准确性。
4. 数据处理，测试数据应进行合理的处理和分析，排除异常值和误差，确保测试结果的可靠性和准确性。
塑料薄膜的热收缩性能测试方法及测试仪器选择
塑料薄膜的热收缩性能测试方法及测试仪器选择塑料薄膜作为软包装行业中的重要组成部分，为适应包装材料的需求，对其性能检测是必要的步骤。
其中，材料的热收缩率性能测试关系到塑料薄膜在受热等状况下尺寸不会转变，表面不会皱缩，包装材料不会变形等。
塑料薄膜的热收缩率关系到产品的外形和尺寸精度，对于软包装的美观性有重要影响。
适当的热收缩率可使包装紧凑，尤其是匀称的纵、横向收缩率可使薄膜具有更紧更匀称的包裹性，防止不平衡收缩使包装封面产生褶皱。
薄膜的收缩率定义为薄膜在肯定温度条件下和时间内薄膜尺寸的变化率。
行业中对薄膜的热收缩率测试有多种方法，其中，标准ASTMD2732等标准对塑料薄膜、薄板的自由线性热收缩率测试采纳的为在液体介质中加热，将薄膜以将薄膜以自由收缩的状态放入设定温度的液体浴槽中一段时间，取出后进行测量尺寸的变化、检测等。
国标GB/T3519《包装用聚乙烯热收缩薄膜标准》中对热收缩率的测试方法是将薄膜式样置于鼓风式恒温烘箱的不锈钢板上，通过对烘箱中不锈钢板进行加热，进而测得肯定时间后薄膜式样的热收缩变化，进而通过计算得出薄膜材料等的热收缩力率。
通过以上两种方法的比较，可以看出，两种测试薄膜热收缩率的方法不同在于加热介质不同，加热后需要进行手动测试式样的尺寸变化，在详细测试时需要依据详细材料的材质、产品标准等选用合适的测试方法。
RSY-01 薄膜热缩试验仪济南赛成自主研发生产的RSY-01 薄膜热缩试验仪，符合标准《ASTM D2732 塑料薄膜和薄板的自由线性热收缩率的标准试验方法》、《GB/T 13519 聚乙烯热收缩薄膜》，适用于各种薄膜、热缩管、药用PVC硬片、背板等材料在多种温度下的液体介质中进行热收缩性能及尺寸稳定性的测试。
主要技术特征：数字P.I.D控温监控技术不仅可以快速达到设定温度，还可以有效地避开温度波动液体介质加热供应了稳定的测试环境系统自动计时，有效地保证了测试数据的精确性微电脑掌握、液晶显示、PVC操作面板、菜单式界面，便利用户快速操作配备标准的试样夹持薄膜网架，确保试验顺当进行RSY-01 薄膜热缩试验仪技术指标：试样尺寸：≤140 mm × 140 mm温度范围：室温～200℃控温精度：0.3℃电源：220VAC 50Hz / 120VAC 60Hz形状尺寸：440mm(L)×370mm(W)×310mm(H)净重：24Kg仪器配置：标准配置：主机、夹持网5套、夹持网托架3件选购件：夹持网、夹持网托架。
塑料薄膜拉伸性能测试方法
1 主题内容:本标准规定了塑料薄膜和片材的拉伸性能试验方法。
本标准适用于塑料薄膜和厚度小于1mm的片材。
不适用于增强薄膜、微孔片材和膜。
2.1 试样制备2．1 试样应沿样品宽度方向大约等间隔裁取。
2.2 哑铃形及长条形试样均可用冲刀冲制，长条形试样也可用其他裁刀裁取。
各种方法制得的试样应符合2．1要求。
试样边缘平滑无缺口。
可用低倍放大镜检查缺口，舍去边缘有缺陷的试样。
2.3 按试样尺寸要求准确打印或画出标线。
此标线应对试样不产生任何影响。
2．4 试样数量试样按每个试验方向为一组，每组试样不少于5个。
3 试验条件3．1 试样状态调节和试验的标准环境按GB 2918中规定的标准环境正常偏差范围进行状态调节，时间不少于4h，并在此环境下进行试验。
3．2 试验速度（空载）3．2．1试验速度如下：a，1土0．5 mm／min；b．2±0．5mm／min或2．5土0．5mm／min；c．5土1 mm／min；d．10±2mm／min；e．30±3mm／min或25土2．5mm／min；f，50±5 mm／min8．100±10mm／min；h．200±20mm／min或250±25mm／min；i．500±50mm／min。
3．2．2 速度选择应按被测材料有关规定要求的速度进行选择。
如果没有规定速度，则硬质材料和半硬质材料选用较低的速度，软质材料选用较高的速度。
测定拉伸弹性模量时，应选择速度a或b。
3. 引用标准GB 2918 塑料试样状态调节和试验的标准环境GB 6672 塑料薄膜和薄片厚度的测量机械测量法3 试验设备3．1 UH2503塑料薄膜拉伸试验机。
3．2试验机应备有适当的夹具，该夹具不应引起试样在夹具处断裂，施加任何负荷时，试验机上的夹具应能立即对准成一条线，以使试样的长轴与通过夹具中心线的拉伸方向重合。
3．3试验夹具移动速度应满足规定要求。
塑料薄膜力学性能检测标准有哪些塑料薄膜力学性能检测方法汇总
塑料薄膜力学性能检测标准有哪些塑料薄膜力学性能检测方法汇总塑料薄膜被广泛应用在各种包装材料当中，不同的包装需求，需要用到不同的材料。
塑料薄膜的力学性能是衡量包装在生产、运输、货架展示、使用等环节对内容物实施保护的基础指标，一般包括：抗拉强度与伸长率、复合膜剥离强度、热合强度、耐穿刺性能、耐冲击性能、耐撕裂性能、抗揉搓性能、耐压性能等指标。
检测橡塑材料检测实验室可各类塑料薄膜力学性能检测服务。
作为第三方检测中心，机构拥有CMA、CNAS检测资质，检测设备齐全、数据科学可靠。
塑料力学性能：拉伸性能塑料的拉伸性能试验包括拉伸强度、拉伸断裂应力、拉伸屈服应力、断裂伸长率等试验。
塑料拉伸性能试验的方法国家标准有几个，适用于不同的塑料拉伸性能试验。
GB/T 1040－1992 《塑料拉伸性能试验方法》一般适用于热塑性、热固性材料，这些材料包括填充和纤维增强的塑料材料以及塑料制品。
适用于厚度大于1 mm的材料。
GB/T13022－1991《塑料薄膜拉伸性能试验方法》是等效采用国际标准ISO1184－1983《塑料薄膜拉伸性能的测定》。
适用于塑料薄膜和厚度小于1mm 的片材，该方法不适用于增强薄膜、微孔片材、微孔膜的拉伸性能测试。
以上两个标准中分别规定了几种不同形状的试样，和拉伸速度，可根据不同产品情况进行选择。
如伸长率较大的材料，不宜采用太宽的试样；硬质材料和半硬质材料可选择较低的速度进行拉伸试验，软质材料选用较高的速度进行拉伸试验等等。
塑料力学性能：撕裂性能撕裂性能一般用来考核塑料薄膜和薄片及其它类似塑料材料抗撕裂的性能。
GB/T 16578－1996《塑料薄膜和薄片耐撕裂性能试验方法裤形撕裂法》是等效采用国际标准ISO 6383－1：1983《塑料－薄膜和薄片－耐撕裂性能的测定第1部分；裤形撕裂法》适用于厚度在1mm以下软质薄膜或片材。
试验方法是将长方形试样在中间预先切开一定长度的切口，像一条裤子。
故名裤形撕裂法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
塑料薄膜性能测试方法在塑料包装材料中，各种塑料薄膜、复合塑料薄膜具有不同的物理、机械、耐热以及卫生性能。
人们根据包装的不同需要，选择合适的材料来使用。
如何评价包装材料的性能呢？国内外测试方法有很多。
我们应优先选择那些科学、简便、丈量误差小的方法。
优先选择ISO国际标准、国际先进组织标准，如ASTM、TAPPI等和我国国家标准、行业标准，如BB／T标准、QB／T标准、HB ／T标准等等。
笔者在从事检验工作中，使用过一些检测方法，下面向大家简单介绍一下。
规格、外观塑料薄膜作为包装材料，它的尺寸规格要满足内装物的需要。
有些薄膜的外观与货架效果紧密相连，外观有题目直接影响商品销售。
而厚度又是影响机械性能、阻隔性的因素之一，需要在质量和本钱上找到最优化的指标。
因此这些指标就会在每个产品标准的要求中作出规定，相应的要求检测方法一般有： 1.厚度测定GB ／T6672－2001《塑料薄膜和薄片厚度测定机械丈量法》该非等效采用ISO4593：1993《塑料－薄膜和薄片－厚度测定－机械丈量法》。
适用于薄膜和薄片的厚度的测定，是采用机械法丈量即接触法，丈量结果是指材料在两个丈量平面间测得的结果。
丈量面对试样施加的负荷应在0.5N～1.0N之间。
该方法不适用于压花材料的测试。
2.长度、宽度GB／T 6673－2 001《塑料薄膜与片材长度和宽度的测定》非等效采用国际标准ISO 4592：1992《塑料－薄膜和薄片－长度和宽度的测定》。
该标准规定了卷材和片材的长度和宽度的基准丈量方法。
塑料材料的尺寸受环境温度的影响较大，解卷时的操纵拉力也会造成材料的尺寸变化。
丈量用具的精度不同，也会造成丈量结果的差异。
因此在丈量中必须留意每个细节，以求丈量的结果接近真值。
标准中规定了卷材在丈量前应先将卷材以最小的拉力打开，以不超过5m的长度层层相叠不超过20层作为被测试样，并在这种状态下保持一定的时间，待尺寸稳定后在进行丈量。
3.外观塑料薄膜的外观检验一般采取在自然光下目测。
外观缺陷在GB／T 2 035 《塑料术语及其定义》中有所规定。
缺陷的大小一般需用通用的量具，如钢板尺、游标卡尺等等进行丈量。
物理机械性能 1.塑料力学性能——拉伸性能塑料的拉伸性能试验包括拉伸强度、拉伸断裂应力、拉伸屈服应力、断裂伸长率等试验。
塑料拉伸性能试验的方法国家标准有几个，适用于不同的塑料拉伸性能试验。
GB／T 1040－1992 《塑料拉伸性能试验方法》一般适用于热塑性、热固性材料，这些材料包括填充和纤维增强的塑料材料以及塑料制品。
适用于厚度大于1mm的材料。
GB／T13022－1991《塑料薄膜拉伸性能试验方法》是等效采用国际标准ISO1184－1983《塑料薄膜拉伸性能的测定》。
适用于塑料薄膜和厚度小于1mm的片材，该方法不适用于增强薄膜、微孔片材、微孔膜的拉伸性能测试。
以上两个标准中分别规定了几种不同外形的试样，和拉伸速度，可根据不同产品情况进行选择。
如伸长率较大的材料，不宜采用太宽的试样；硬质材料和半硬质材料可选择较低的速度进行拉伸试验，软质材料选用较高的速度进行拉伸试验等等。
2.撕裂性能撕裂性能一般用来考核塑料薄膜和薄片及其它类似塑料材料抗撕裂的性能。
GB／T 16 578－1996《塑料薄膜和薄片耐撕裂性能试验方法裤形撕裂法》是等效采用国际标准ISO 6383－1：1983《塑料－薄膜和薄片－耐撕裂性能的测定第1部分；裤形撕裂法》适用于厚度在1mm 以下软质薄膜或片材。
试验方法是将长方形试样在中间预先切开一定长度的切口，像一条裤子。
故名裤形撕裂法。
然后在恒定的撕裂速度下，使裂纹沿切口撕裂下往所需的力。
使用仪器同拉伸试验仪中的非摆锤式的试验机。
QB／T1130－1991《塑料直角撕裂性能试验方法》适用于薄膜、薄片及其它类似的塑料材料。
试验方法是将试样裁成带有900直角口的试样，将试样夹在拉伸试验机的夹具上，试样的受力方法与试样方向垂直。
用一定速度进行拉伸，试验结果以撕裂过程中的最大力值作为直角撕裂负荷。
试样假如太薄，可采用多片试样叠合起来进行试验。
但是，单片和叠合试样的结果不可比较。
叠合试样不适用于泡沫塑料片。
GB／T11999－1989《塑料薄膜和薄片耐撕裂性试验方法埃莱门多夫法》是等效采用国际标准ISO 6383／2－1983《塑料薄膜和薄片耐撕裂性的测定――第二部分：埃莱门多夫法》适用于软塑料薄膜、复合薄膜、薄片，不适用于聚氯乙烯、尼龙等较硬的材料。
原理是使具有规定切口的试样承受规定大小摆锤贮存的能量所产生的撕裂力，以撕裂试样所消耗的能量计算试样的耐撕裂性。
3.摩擦系数静摩擦系数是指两接触表面在相对移动开始时的最大阻力与垂直施加于两个接触表面的法向力之比。
动摩擦系数是指两接触表面以一定速度相对移动时的阻力与垂直施加于两个接触表面的法向力之比。
试验是由水平试验台、滑块、测力系统和使水平试验台上两试验表面相对移动的驱动机构等组成。
试验通过是将两试验表面平放在一起，在一定的接触压力下，使两表面相对移动，测得试样开始相对移动时的力和匀速移动时的力。
通过计算得出试样的摩擦系数。
静（动）摩擦系数＝目前常用的方法标准为GB／T10006－1988《塑料薄膜和薄片摩擦系数测定法》它非等效采用国际标准ISO 8295－1986《塑料－薄膜和薄片－摩擦系数的测定》。
4.热合强度塑料薄膜作为包装材料，经常用热合的方法将被包装物封装在内，是否达到良好的密封，热合的质量很重要，目前试验室常用的仪器设备是“热梯度仪”是一台可设定不同温度、压力、时间的热合试验设备，它可用于试验某种材料在某种条件下封合的最佳效果，封合质量可用QB／T2358－1998 《塑料薄膜包装袋热合强度试验方法》是常用的方法标准。
本标准适用于各种塑料薄膜包装袋的热合强度测定。
试验是将条形试样的两端夹在拉力试验的两个夹具上，进行拉伸，破坏试样封合部位的最大力值，就是热合的力值，结果一定以单位长度的试样所用的力值来表示，即热合强度。
所用的力用N／m来表示。
5.剥离力复合薄膜是用干复式或共挤式将不同单膜复合在一起，复合的好环直接影响着复合膜的强度，阻隔性及今后的使用寿命。
所以在选用包装材料前测试复合层的剥离力很重要。
GB／T8808－1988《软质复合塑料材料剥离试验方法》是将预先剥开起头的被测膜的预分离层的两端夹在拉力试验机上，测试剥开材料层间时所需的力。
6.抗冲击性能GB／T8809－1988《塑料薄膜抗摆锤冲击试验方法》适用于各种塑料薄膜抗摆锤冲击试验。
试验是丈量半圆形摆锤冲击在一定速度下冲击穿过塑料膜所消耗的能量。
GB／T963 9－1988《塑料薄膜和薄片抗冲击性能试验方法自由落标法》适用于塑料薄膜和厚度小于1mm的薄片。
试验是在给定的自由落标冲击下，测定50％塑料薄膜和薄片试样破损时的能量。
以冲击破损质量表示。
阻隔性能塑料薄膜作为包装材料，需要有对内装物起到保护作用，阻隔外界环境对商品的影响。
如防潮、防氧化、防油、防气味等。
1.阻隔水蒸气性能防潮性能的测试方法有很多。
常用的测试方法有GB／T1037－1988《塑料薄膜和片材透水蒸汽性能试验方法杯式法》该方法适用于塑料薄膜、复合塑料薄膜、片材和人造革等材料。
被测试样在规定的温度、相对温度条件下，将试样用混合的石蜡和蜂蜡封在透湿杯上，杯内装一定量的干燥剂，试样的两端保持一定的水蒸气压差。
称量封好试样在试验前和加湿后重量的变化，其增量即水蒸气透过量。
GB／T16928－1997《包装材料试验方法透湿率》该标准等效采用美国联邦标准FED－STD－101中第3030，该方法适用于纸塑复合材料等。
试验是将干燥剂封装在试样中，将被测面暴露在测试环境中，经一定时间，称量其试验前后重量变化的增量。
GB／T6981－2003《软包装容器透湿度试验方法》适用于密封的软包装容器，将干燥剂装进被测容器中，将其密闭，然后置于规定的温湿度条件下，经一定的时间试样增重的量，即水蒸气透过量。
以上方法的缺点是试验时间长，受环境影响较大。
特别是近年来，高阻隔的塑料包装材料越多，有些方法的精度显然不够了。
现在本实验室引进美国M0CON公司和香港拔萃公司的透湿度测定仪。
M0CON公司采用美国ASTM《F1249－2001（代替F1249－90） Standa rd test method for water vapor transmission rate through plastic film and sheeting using a modulated infrared sensor》的标准。
香港拔萃公司的透湿度标准正在研制检测方法标准，不久将采用于材料透水蒸气的试验。
2.阻气性能目前国内普通应用的透气性试验方法为GB／T1038－2000《塑料薄膜和薄片气体透过性试验方法压差法》该标准等效采用ISO 2556：1974适用于测定塑料薄膜和片材。
试验仪器有低压和高压腔组成，将试样贴在高、低压腔之间，密闭腔将两腔用真空泵抽真空，然后向高压腔充1个大气压（0.1MPa）的试验气体。
通过丈量低压室内的压力增量来计算气体透过量。
本实验室也引进美国M0CON公司的仪器。
采用的是美国ASTM《Designation: D3985-81(Reapproved 1988) Stand Test Method for Oxygen Gas Transmission Rate Through Plastic Film and Sheeting Using a Coulometric Sensor》的标准。
卫生性能包装材料的卫生性能越来越受到人们的关注。
在国际貿易中，很多国家禁止含有有害物质的材料进进市场，如对重金属,溶剂残留等等的含量，各国都有所限制。
我国对有关食品包装材料的卫生性能也有很多规定。
用于塑料包装材料卫生性能的检验方法标准常用的有：GB/T5009.58-2003《食品包装用聚乙烯树脂卫生标准的分析方法》、GB/5009.59-2003《食品包装用聚苯乙烯树脂卫生标准的分析方法》、G B/5009.60-2003《食品包装用聚乙烯、聚苯乙烯、聚丙乙烯成型品卫生标准的分析方法》、GB/ 5009.61-2003《食品包装用三聚氢胺成型品卫生标准的分析方法》。
这些标准主要规定了对食品包装材料的有机物、无机物、重金属、脱色性的实验方法。
将被侧材料按一定比例、在一定温度的水、乙醇、乙酸、正己烷中浸泡一定时间，获得浸泡液。
这些液体分别模拟包装材料接触的水、醋类、酒类、油类。
试样经过浸泡后，溶出的有机物含量一般用测定高锰酸钾消耗量来表示。
浸泡液经蒸发后，可称量出包装材料被溶出的残渣的含量。
食品包装材料中的重金属（以铅计），一般采用定性的实验方法。
