薄膜太阳能电池

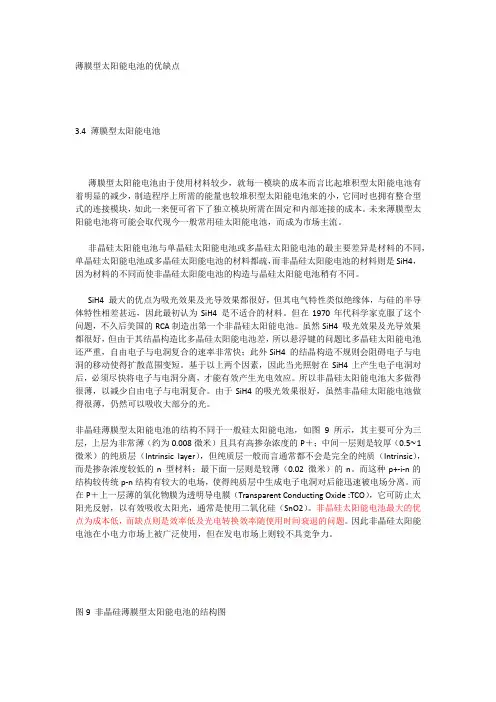

薄膜太阳能电池的优缺点
薄膜型太阳能电池的优缺点3.4 薄膜型太阳能电池薄膜型太阳能电池由于使用材料较少，就每一模块的成本而言比起堆积型太阳能电池有着明显的减少，制造程序上所需的能量也较堆积型太阳能电池来的小，它同时也拥有整合型式的连接模块，如此一来便可省下了独立模块所需在固定和内部连接的成本。
未来薄膜型太阳能电池将可能会取代现今一般常用硅太阳能电池，而成为市场主流。
非晶硅太阳能电池与单晶硅太阳能电池或多晶硅太阳能电池的最主要差异是材料的不同，单晶硅太阳能电池或多晶硅太阳能电池的材料都疏，而非晶硅太阳能电池的材料则是SiH4，因为材料的不同而使非晶硅太阳能电池的构造与晶硅太阳能电池稍有不同。
SiH4 最大的优点为吸光效果及光导效果都很好，但其电气特性类似绝缘体，与硅的半导体特性相差甚远，因此最初认为SiH4 是不适合的材料。
但在1970年代科学家克服了这个问题，不久后美国的RCA制造出第一个非晶硅太阳能电池。
虽然SiH4 吸光效果及光导效果都很好，但由于其结晶构造比多晶硅太阳能电池差，所以悬浮键的问题比多晶硅太阳能电池还严重，自由电子与电洞复合的速率非常快；此外SiH4 的结晶构造不规则会阻碍电子与电洞的移动使得扩散范围变短。
基于以上两个因素，因此当光照射在SiH4上产生电子电洞对后，必须尽快将电子与电洞分离，才能有效产生光电效应。
所以非晶硅太阳能电池大多做得很薄，以减少自由电子与电洞复合。
由于SiH4的吸光效果很好，虽然非晶硅太阳能电池做得很薄，仍然可以吸收大部分的光。
非晶硅薄膜型太阳能电池的结构不同于一般硅太阳能电池，如图9 所示，其主要可分为三层，上层为非常薄（约为0.008微米）且具有高掺杂浓度的P＋；中间一层则是较厚（0.5∼1 微米）的纯质层（Intrinsic layer），但纯质层一般而言通常都不会是完全的纯质（Intrinsic），而是掺杂浓度较低的n 型材料；最下面一层则是较薄（0.02 微米）的n。
薄膜太阳能电池的分类与发展历史
1998年德国费莱堡太阳能系统研究所制得的GaAs太阳能电池转换效率为24.2%，为欧洲记录。首次制备的GaInP电池转换效率为14.7%。另外，该研究所还采用堆叠结构制备GaAs，Gasb电池，该电池是将两个独立的电池堆叠在一起，GaAs作为上电池，下电池用的是Gasb，所得到的电池效率达到31.1%。
碲化镉太阳能电池
CdTe是Ⅱ-Ⅵ族化合物半导体，带隙1.5eV，与太阳光谱非常匹配，最适合于光电能量转换，是一种良好的PV材料，具有很高的理论效率（28%），性能很稳定，一直被光伏界看重，是技术上发展较快的一种薄膜电池。碲化镉容易沉积成大面积的薄膜，沉积速率也高。CdTe薄膜太阳电池通常以CdS ／CdT e异质结为基础。尽管CdS和CdTe和晶格常数相差10%，但它们组成的异质结电学性能优良，制成的太阳电池的填充因子高达F F =0.75。
制备CdTe多晶薄膜的多种工艺和技术已经开发出来，如近空间升华、电沉积、PVD、CVD、CBD、丝网印刷、溅射、真空蒸发等。丝网印刷烧结法：由含CdTe、CdS浆料进行丝网印刷CdTe、CdS 膜，然后在600～700℃可控气氛下进行热处理1h 得大晶粒薄膜. 近空间升华法：采用玻璃作衬底，衬底温度500～600℃，沉积速率10μm/min. 真空蒸发法：将CdTe 从约700℃加热钳埚中升华，冷凝在300～400℃衬底上，典型沉积速率1nm/s. 以CdTe 吸收层，CdS 作窗口层半导体异质结电池的典型结构：减反射膜/玻璃/（SnO2:F）/CdS/P-CdTe/背电极。电池的实验室效率不断攀升，最近突16%。20世纪90年代初，CdTe电池已实现了规模化生产，但市场发展缓慢，市场份额一直徘徊在1%左右。商业化电池效率平均族化合物半导体材料，其能隙为1.4eV，正好为高吸收率太阳光的值，与太阳光谱的匹配较适合，且能耐高温，在250℃的条件下，光电转换性能仍很良好，其最高光电转换效率约30%，特别适合做高温聚光太阳电池。
薄膜太阳能电池封装工艺简介
薄膜太阳能电池封装工艺简介概述薄膜太阳能电池作为一种高效、轻薄、柔性的太阳能电池，已经在能源领域得到广泛应用。
其中，薄膜太阳能电池封装工艺是整个生产过程中非常重要的一部分，它是将薄膜太阳能电池片与封装材料合理结合，以保护电池片，并提高电池的稳定性和效率的过程。
本文将介绍薄膜太阳能电池封装的基本工艺和流程。
薄膜太阳能电池封装工艺流程薄膜太阳能电池封装工艺包括以下几个主要步骤：1.准备工作：对薄膜太阳能电池片进行检查，确保其质量符合要求。
同时，准备好所需的封装材料，如背电极、背板、封装胶等。
2.封装背电极：将背电极粘贴在薄膜太阳能电池片的背面，以提供电流的传导和连接功能。
背电极的粘贴需要使用特殊的胶水，确保背电极与电池片之间无空隙。
3.安装背板：将背板固定在背电极上，以保护电池片，并提供良好的支撑。
背板通常采用耐候性较好的材料，如塑料或金属。
4.填充封装胶：在背板上涂覆一层封装胶，将封装胶均匀地涂抹在整个背板上，确保电池片能够被充分覆盖。
封装胶的材料可根据具体需求选择，常见的有有机硅、聚氨酯等。
5.封装胶固化：待封装胶涂覆完毕后，需要将其进行固化，以提高胶水的稳定性。
固化的方法可以是自然固化或烘箱固化，根据具体工艺和生产需求进行选择。
6.切割：将已固化的薄膜太阳能电池进行切割，得到所需尺寸的电池片。
切割时需要注意切口的平整和尺寸的一致性，以保证后续组装的顺利进行。
7.电池片测试：对切割好的电池片进行测试，检查其光电性能和其他关键指标是否符合要求。
测试的方法可以是电流-电压曲线测试、光谱响应测试等。
8.组装：根据具体的产品需求，将电池片与其他组件进行组装，如连接导线、安装支架等。
组装工艺需要严格控制每个环节的精度和质量，确保组装的稳定性和可靠性。
9.封装测试：对已组装好的薄膜太阳能电池组件进行全面的测试，包括电池组件的电性能、机械性能等。
测试结果将直接影响组件的质量和性能。
结论薄膜太阳能电池封装工艺是保护和提升电池性能的关键环节，它涉及多个步骤和工艺参数的控制。
CIGS薄膜太阳能电池简要介绍和发展现状
汇报人：XX
目 录
• CIGS薄膜太阳能电池概述 • CIGS薄膜太阳能电池发展历程 • CIGS薄膜太阳能电池制备技术 • CIGS薄膜太阳能电池性能评价 • CIGS薄膜太阳能电池应用领域拓展 • CIGS薄膜太阳能电池产业发展现状及挑战 • 总结与展望
01
CIGS薄膜太阳能电池概述
定义与基本原理
CIGS薄膜太阳能电池定义
CIGS是铜铟镓硒（CuInGaSe2）的缩写，是一种基于多元化合物半导体的薄 膜太阳能电池。
工作原理
CIGS薄膜太阳能电池利用光电效应，将光能转换为电能。当太阳光照射到电池 表面时，光子被吸收并激发出电子-空穴对，在内建电场作用下分离并收集到电 极上，从而产生电流。
优点
工艺简单，成本低，适用于大面积生产。
缺点
薄膜质量受喷涂工艺和热处理条件等因素影响， 难以控制。
不同制备方法比较
真空蒸发法与电化学沉积法比较
真空蒸发法制备的薄膜质量较高，但设备成本高；电化学沉积法设备简单，成本 低，但沉积速率较慢。
喷涂热解法与前两者比较
喷涂热解法工艺简单，成本低，适用于大面积生产，但薄膜质量相对较难控制。 在实际应用中，可根据具体需求和条件选择合适的制备方法。
器件结构
初步构建CIGS薄膜太阳能电池的 器件结构，研究各层之间的相互 影响。
实验室规模制备
在实验室规模下，制备出小面积 的CIGS薄膜太阳能电池，并对其 性能进行评估。
技术突破与产业化进程
01
02
03
大面积制备技术
突破大面积均匀制备CIGS 薄膜的技术难题，为产业 化奠定基础。
转换效率提升
通过优化材料组成、改进 制备工艺等方式，不断提 高CIGS薄膜太阳能电池的 转换效率。

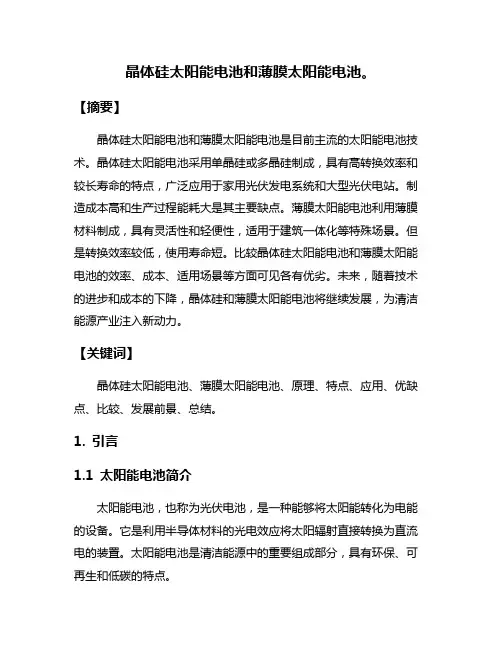

晶体硅太阳能电池和薄膜太阳能电池。
晶体硅太阳能电池和薄膜太阳能电池。
【摘要】晶体硅太阳能电池和薄膜太阳能电池是目前主流的太阳能电池技术。
晶体硅太阳能电池采用单晶硅或多晶硅制成，具有高转换效率和较长寿命的特点，广泛应用于家用光伏发电系统和大型光伏电站。
制造成本高和生产过程能耗大是其主要缺点。
薄膜太阳能电池利用薄膜材料制成，具有灵活性和轻便性，适用于建筑一体化等特殊场景。
但是转换效率较低，使用寿命短。
比较晶体硅太阳能电池和薄膜太阳能电池的效率、成本、适用场景等方面可见各有优劣。
未来，随着技术的进步和成本的下降，晶体硅和薄膜太阳能电池将继续发展，为清洁能源产业注入新动力。
【关键词】晶体硅太阳能电池、薄膜太阳能电池、原理、特点、应用、优缺点、比较、发展前景、总结。
1. 引言1.1 太阳能电池简介太阳能电池，也称为光伏电池，是一种能够将太阳能转化为电能的设备。
它是利用半导体材料的光电效应将太阳辐射直接转换为直流电的装置。
太阳能电池是清洁能源中的重要组成部分，具有环保、可再生和低碳的特点。
太阳能电池的核心部件是光伏电池片，其主要材料包括硅、硒化镉、铜铟镓硒等。
目前市场上主要有晶体硅太阳能电池和薄膜太阳能电池两类。
晶体硅太阳能电池具有较高的转换效率和稳定性，是目前主流的太阳能电池技术；而薄膜太阳能电池则具有柔性、轻便和生产成本低的优势。
太阳能电池的应用领域广泛，包括家用光伏发电系统、工业和商业用途，以及航天航空领域等。
随着太阳能产业的快速发展，太阳能电池的效率和成本不断提升，未来将在能源领域扮演越来越重要的角色。
1.2 晶体硅太阳能电池和薄膜太阳能电池介绍晶体硅太阳能电池是目前应用最广泛的太阳能电池技术之一。
它由大面积的单晶硅或多晶硅材料组成，通过将硅材料加工成光伏电池片并组装成电池组，从而将太阳能转化为电能。
晶体硅太阳能电池具有转换效率高、稳定性好、寿命长等优点，被广泛应用于屋顶光伏发电、太阳能光伏电站等领域。
薄膜太阳能电池是一种新型的太阳能电池技术，采用薄膜材料作为光伏电池片，相比于晶体硅太阳能电池，薄膜太阳能电池具有重量轻、柔软性好、制造成本低等优点。
薄膜太阳能电池技术
薄膜太阳能电池技术
薄膜太阳能电池技术是一种太阳能电池的制造技术。
与传统的硅基太阳能电池相比，薄膜太阳能电池采用了更薄、更轻的材料来制造电池片。
薄膜太阳能电池技术具有以下特点：
1.轻薄柔性：薄膜太阳能电池使用的是薄膜材料，相对于硅基太阳能电池的玻璃基底，薄膜太阳能电池更轻薄，也更柔性，可以适应弯曲和复杂的表面形状。
2.成本低：薄膜太阳能电池制造过程相对简单，不需要高温和高真空条件，可以以较低的成本大规模生产。
3.高温稳定性：薄膜太阳能电池具有较好的高温稳定性，相对于硅基太阳能电池，在高温环境下性能衰减较小。
4.良好的低光强效果：薄膜太阳能电池对于低光强度环境有较好的适应能力，相对于硅基太阳能电池，在阴天或弱光条件下也能产生较高的电能输出。
薄膜太阳能电池技术目前有几种不同材料的薄膜电池，包括硅薄膜太阳能电池、铜铟镓硒（CIGS）薄膜太阳能电池、半导体量子点薄膜太阳能电池等。
每种薄膜材料都有其独特的特性和应用领域。
薄膜太阳能电池技术在光伏发电领域得到广泛应用，并且不断进行研发和改进，以提高效率、降低成本，推动太阳能产业的发展。
太阳能电池的分类
太阳能电池的分类以太阳能电池的分类为标题，我们来详细介绍一下太阳能电池的不同种类和特点。
一、单晶硅太阳能电池单晶硅太阳能电池是最早被应用于太阳能发电领域的一种电池。
它的特点是具有较高的转换效率和较好的稳定性。
单晶硅太阳能电池由单个晶体生长而成，因此晶体结构完整，能够充分吸收光能，并将其转化为电能。
单晶硅太阳能电池的缺点是生产成本较高，制造过程相对复杂。
二、多晶硅太阳能电池多晶硅太阳能电池是由多个晶体片拼接而成的。
相比于单晶硅太阳能电池，多晶硅太阳能电池的制造过程更简单，成本更低。
然而，由于晶体之间存在晶界，多晶硅太阳能电池的转换效率相对较低，稳定性也略差。
三、薄膜太阳能电池薄膜太阳能电池是一种采用薄膜材料制造的太阳能电池。
薄膜太阳能电池的制造工艺相对简单，成本较低。
薄膜太阳能电池的转换效率相对较低，但在低光照条件下性能表现较好。
薄膜太阳能电池还具有柔性，可以应用于更多的场景，例如建筑物外墙、车顶等。
四、有机太阳能电池有机太阳能电池是利用有机半导体材料制造的一种太阳能电池。
有机太阳能电池具有制造工艺简单、成本低廉的特点。
然而，由于有机材料的稳定性较差，有机太阳能电池的寿命相对较短，转换效率也较低。
目前，有机太阳能电池主要用于一些小型设备的供电，如智能手表、智能眼镜等。
五、钙钛矿太阳能电池钙钛矿太阳能电池是近年来新兴的一种太阳能电池技术。
它利用钙钛矿材料作为光敏层，具有较高的转换效率和较好的稳定性。
钙钛矿太阳能电池的制造工艺相对简单，可以采用低成本的生产方法。
然而，目前钙钛矿太阳能电池的寿命和稳定性仍然存在一定问题，需要进一步改进和研究。
六、染料敏化太阳能电池染料敏化太阳能电池是一种利用染料吸收光能并将其转化为电能的太阳能电池。
染料敏化太阳能电池具有制造工艺简单、成本低廉的特点。
然而，染料敏化太阳能电池的转换效率相对较低，稳定性也较差。
目前，染料敏化太阳能电池主要用于一些低功率应用，如电子设备的充电等。
太阳能电池板的分类及特点详细介绍
太阳能电池板的分类及特点详细介绍太阳能电池板是一种将太阳能转化为电能的装置，广泛应用于太阳能发电系统中。
太阳能电池板根据不同的材料和工艺，可以分为单晶硅、多晶硅、薄膜和有机太阳能电池板等不同类型。
下面将逐一介绍各种类型的太阳能电池板及其特点。
1.单晶硅太阳能电池板：单晶硅太阳能电池板由单晶硅元件组成，具有高效能转化率和较高的稳定性。
其制造过程中采用了较高的温度和气氛，因此成本相对较高。
单晶硅太阳能电池板的特点包括高效率、较长的使用寿命和良好的稳定性，但其能量密度较低，故面积较大。
2.多晶硅太阳能电池板：多晶硅太阳能电池板以多晶硅元件制成，制造过程简单，因此成本相对较低。
多晶硅太阳能电池板的特点包括性价比高、适用于大规模生产和可塑性强。
然而，多晶硅太阳能电池板的转化效率较低，且在高温环境下性能容易衰减。
3.薄膜太阳能电池板：薄膜太阳能电池板由柔性材料上的薄膜组成，可以分为非晶硅薄膜、铜铟镓硒薄膜（CIGS）和碲化铟镓薄膜（CIG）等。
薄膜太阳能电池板具有重量轻、可弯曲性强等特点，可以应用于曲面建筑物和可穿戴设备中。
然而，薄膜太阳能电池板的转化效率一般较低，且使用寿命有限。
4.有机太阳能电池板：有机太阳能电池板由有机材料构成，具有低成本、柔性和轻质等优点。
有机太阳能电池板的制造工艺相对简单且环境友好。
然而，有机太阳能电池板的转化效率较低，且在高温和潮湿环境下易受到损坏。
总体而言，太阳能电池板是将太阳能转化为电能的装置，根据不同的材料和工艺，可以分为单晶硅、多晶硅、薄膜和有机太阳能电池板等不同类型。
每种类型的太阳能电池板都有其独特的特点和应用场景。
单晶硅太阳能电池板具有高效率和较长的使用寿命，适用于需要高转化效率和稳定性的场合；多晶硅太阳能电池板具有低成本和可塑性强，适用于大规模生产和柔性应用；薄膜太阳能电池板具有重量轻、可弯曲性强的特点，适用于曲面建筑物和可穿戴设备；有机太阳能电池板具有低成本和环境友好的特点，适用于柔性和轻质应用。
薄膜太阳能电池材料
薄膜太阳能电池是一种相对传统的太阳能电池技术，采用薄膜材料作为光电转换层。
以下是几种常用的薄膜太阳能电池材料：
1. 硅薄膜太阳能电池（a-Si）：硅薄膜太阳能电池使用非晶硅（amorphous silicon）作为光电转换层。
它具有较低的成本和较高的灵活性，可适应多种形状和表面。
然而，它的转换效率相对较低。
2. 铜铟镓硒薄膜太阳能电池（CIGS）：铜铟镓硒薄膜太阳能电池使用铜（Cu）、铟（In）、镓（Ga）和硒（Se）等元素的化合物作为光电转换层。
它具有较高的转换效率和较好的光吸收性能，但制造过程较复杂。
3. 铜铟硒薄膜太阳能电池（CIS）：铜铟硒薄膜太阳能电池使用铜（Cu）、铟（In）和硒（Se）等元素的化合物作为光电转换层。
它与CIGS材料相似，但在元素比例和晶体结构上略有不同。
4. 钙钛矿薄膜太阳能电池（Perovskite）：钙钛矿薄膜太阳能电池使用钙钛矿材料作为光电转换层。
这种材料具有良好的光吸收性能和较高的转换效率，并且制造成本较低。
然而，
稳定性和耐久性是目前钙钛矿太阳能电池面临的挑战之一。
这些薄膜太阳能电池材料具有不同的特点和应用情况，选择适当的材料取决于具体的需求和预算。
此外，还有其他一些薄膜太阳能电池材料正在研究和开发中，以提高转换效率和降低成本。
薄膜太阳能电池
专粘幻新材料——材料科学qi￡edezincoiZioocaiZiao凫ezMe其他许多领域，被称为21世纪的绿色能源。
太阳能占地球总量的99％以上，是人类取之不尽、用之不竭的可再生能源，也是清洁能源，不产生任何环境污染。
为了充分有效地利用太阳能，人们开发了多种太阳能材料。
按性能和用途大体上可以分为光热转换材料、光电转换材料、光化学能转换材料和光能调控变色材料等。
太阳能利用的水平，最终取决于太阳能材料的发展水平。
太阳能电池是利用太阳光与材料相互作用直接产生电能，是对环境无污染的可再生能源。
太阳能电池的应用可以解决人类社会发展在能源需求方面的三个问题：一是开发宇宙空间所需的连续不断的能源；二是地面一次能源的获得，解决目前地面能源面临的矿物燃料资源减少与环境污染的问题，三是日益发展的消费电子产品随时随地供电问题。
太阳能电池在使用中不释放包括00：在内的任何气体，这对改善生态环境、缓解温室气体的有害作用具有重要意义。
太阳能电池的出现和发展，标志着人类利用太阳能达到了一个新的发展阶段。
根据应用，可以将太阳能电池分为空间用太阳能电池与地面用太阳能电池两大类。
空间用太阳能电池要求耐辐射、转换效率高、单位电能所需的量小。
地面用太阳能电池又可以分为电源用太阳能电池与消费电子产品用太阳能电池，电源用太阳能电池要求发电成本低、转换效率高；消费电子用太阳能电池则要求薄而小、可靠性高等性能。
太阳能电池发电的原理是基于光伏效应，由太阳光的光量子与材料的相互作用而产生电势，用来产生光伏效应的材料只有半导体材料。
按化学组成及产生电力的方式，太阳能电池又可以分为无机太阳能电池、有机太阳能电池和光化学电池。
制作太阳能电池所用的半导体材料有元素半导体、化合物半导体和各种固溶体。
太阳能电池材料主要有：单晶硅、多晶硅、非晶硅薄膜、铜铟硒薄膜、碲化镉薄膜和砷化镓薄膜等。
对太阳能电池材料有如下一些要求：(1)要充分利用太阳能辐射，即半导体材料的禁带不能太宽，否则太阳能辐射利用率太低。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
薄膜太阳能电池的特色
1.相同遮蔽面积下功率损失较小(弱电池少 3.有较佳的功率温度系数 4.较佳的光传输 5.较高的累积发电量 6.只需少量的硅原料 7.没有内部电路短路问题(联机已经在串联电池制造时内建) 8.厚度较晶圆太阳能电池薄 9.材料供应无虑 10.可与建材整合性运用(BIPV)
请看：
非晶硅薄膜太阳能电池片
太阳能薄膜电池手机
薄膜太阳能电池的种类 ：
非晶硅(Amorphus Silicon, a-Si) 微晶硅(Nanocrystalline Silicon，nc-Si， Microcrystalline Silicon，mc-Si) 化合物半导体II-IV 族[CdS、CdTe(碲化镉)、 色素敏化染料(Dye-Sensitized Solar Cell) 有机导电高分子(Organic/polymer solar cells) CIGS (铜铟硒化物).. ….
薄膜太阳能电池的产品
薄膜太阳能模块结构图
薄膜太阳电池产品应用
• 半透明式的太阳能电池模块：建筑整合 式太阳能应用(BIPV)
• 薄膜太阳能之应用：随身折迭式充电电 源、军事、旅行
• 薄膜太阳能模块之应用：屋顶、建筑整 合式、远程电力供应、国防
太阳能电池厚度比较
晶硅(200～350μm)
太阳能电池的发展
薄膜太阳能电池
大家都应关注的太阳能技术
太阳能电池的分类：
薄膜太阳能电池说明 ：
薄膜太阳电池可以使用在价格低廉的玻璃、塑料、 陶瓷、石墨，金属片等不同材料当基板来制造，形成可产生 电压的薄膜厚度仅需数μm，因此在同一受光面积之下可较 硅晶圆太阳能电池大幅减少原料的用量(厚度可低于硅晶圆 太阳能电池90%以上)，目前转换效率最高以可达13%，薄膜 电池太阳电池除了平面之外，也因为具有可挠性可以制作成 非平面构造其应用范围大，可与建筑物结合或是变成建筑体 的一部份，在薄膜太阳电池制造上，则可使用各式各样的沈 积(deposition)技术，一层又一层地把p-型或n-型材料长上 去，常见的薄膜太阳电池有非晶硅、CuInSe2 (CIS)、 CuInGaSe2 (CIGS)、和CdTe..等。
