反射隔热型涂料的复配

合集下载

反射隔热涂料配方设计与调色技巧

反射隔热涂料配方设计与调色技巧涂料工业：1.引言我国早在20世纪80年代开始研究建筑用反射隔热涂料，截止目前有很多产品面市，为了规范市场国家质量监督部门制定了GB/T 25261-2010 建筑用反射隔热国家标准，其中太阳光反射比（白色）指标为≥0.8，半球反射率≥0.8。

2014年国家建设部制定了JC/T 235-2014建筑用反射隔热涂料行业标准，新标准太阳光反射比按照颜色明度来具体细分，而不仅仅限于白色，半球反射率≥0.85，其中高明度太阳反射比≥0.65，中明度≥0.4，低明度≥0.25。

随着市场的进一步发展，单纯白色反射隔热涂料已经很难满足大多数客户对装饰的需求，需要更多更丰富的有色反射隔热涂料来满足客户需求。

为了更好的推广应用反射隔热涂料，本文研究了新型高分子聚合物应用在有色反射隔热涂料体系，提出了一条相对简单有效的解决有色反射隔热涂料的工艺路线，解决了普通建筑反射隔热涂料效果低下，色彩不能多样化的问题。

2．太阳热反射涂料发展趋势随着科技的发展, 社会的进步, 太阳热反射涂料呈现出以下发展趋势:(1)高耐候、长效性。

改性丙烯酸树脂、聚硅氧烷树脂、含氟树脂等耐紫外线性能优异的树脂的不断开发, 配以高光学性能的颜填料, 使得高耐候、长效性的太阳热反射涂料的开发成为可能, 加之自清洁技术等合成于同一涂层中, 有望实现 15年以上的免大修寿命。

(2)单一颜填料向高纯度、复合颜填料向高性能方向发展。

通过对高纯度颜料光学性能的理论研究和试验, 对单一颜料的光学性能有更深刻的认识, 然后通过特殊工艺, 开发各种高性能复合颜填料, 使太阳热反射涂料光学效率更高、效果更好。

(3)环境友好性。

社会发展要求人类活动对环境的负面影响越小越好, 因此, 水性、高固体分、无溶剂型涂料也成为涂料发展的大势所趋。

3.反射隔热涂料相关市场政策法规我国开始研究建筑反射隔热涂料也是本世纪初开始，之前都是参照国外的应用研究。

隔热保温涂料(新)配方

隔热保温涂料（新）配方隔热保温涂料（1）注：多孔粉石英，属于一种火山灰沉积岩，该产品自然粒径细（0.5μm左右），颗粒分布均匀，比表面积大（8.3m2/g），外形结构近似球型无棱角状。

以电子显微镜图象看，其表面全是纳米级的介孔。

多孔粉石英表面含有一定数量的羟基（-OH）-硅醇。

作为极性官能团，用于油漆、涂料和粘合剂中有助于提高产品的附着力和粘结性。

另一方面，由于羟基的存在，更容易通过偶联剂表面处理，增加其交联、补强的作用，即增加产品的物理力学性能又提高了涂膜的拉伸强度和对集体的附着、粘结性。

制备方法将聚乙烯醇甲醛水溶液、耐高温胶黏剂同时投入蒸馏釜中搅拌均匀。

将石棉绒、硅酸铝同时投入烘干箱中进行加热烘干，温度控制在100～150℃。

将加热烘干的石棉绒、硅酸铝即时投入双向搅拌机中进行双向搅拌，而后再将聚乙烯醇缩甲醛水溶液、耐高温胶黏剂的混合液一次投入搅拌机中，先低速（250～400r/min）搅拌3min，再高速（1000～1300r/min）搅拌均匀为止。

最后将珍珠岩、海泡石、多孔粉石英、渗透剂T、玻璃微珠、漂珠依次分别加入搅拌机中搅拌均匀为止。

原料配比本品各组分原料配比可在下列范围内调整：珍珠岩20～37.5、石棉绒10.5～25、耐高温胶黏剂1～8.3、海泡石1～12.5、玻璃微珠1.25～4.2、硅酸铝10.5～18.75、多孔粉石英3.5～8.3、渗透剂T 2～8.3、漂珠4.2～10.5、聚乙烯醇缩甲醛水溶液3.5～4.5，其中耐高温胶黏剂可以选用市售的铁锚牌204胶黏剂即JF-1胶。

产品应用本品可涂覆于化工、冶金、建筑、石油等介质温度为-40～700℃任何形状、尺寸的设备用于保温；在使用时，先用适量的自来水浸泡1～2h，并搅拌均匀，用直涂法施工即可。

产品特性（1）生产工艺简单，操作方便，制作不受季节的限制，且不污染，成品率可达100%。

（2）导热系数小，保温隔热性能好，还可具有防水性能，因而用量明显减少，所需保温厚度为传统保温材料的1/3～1/5，涂层的减薄还易于探伤，可准确地发现保温层内设备故障的位置。

反射隔热涂料做法

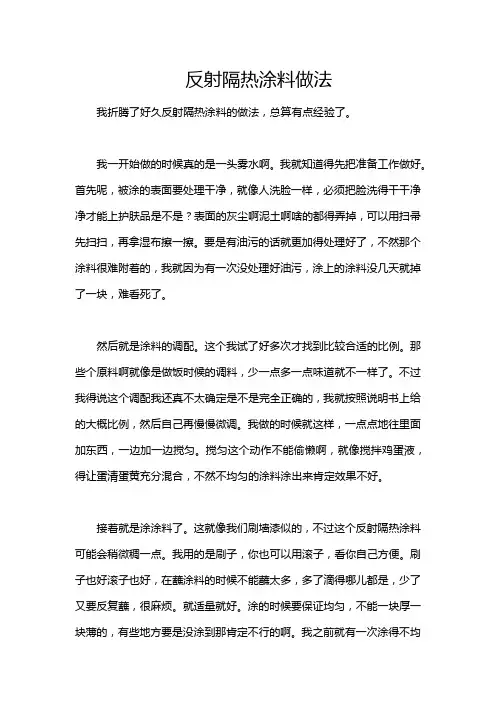

反射隔热涂料做法我折腾了好久反射隔热涂料的做法，总算有点经验了。

我一开始做的时候真的是一头雾水啊。

我就知道得先把准备工作做好。

首先呢，被涂的表面要处理干净，就像人洗脸一样，必须把脸洗得干干净净才能上护肤品是不是？表面的灰尘啊泥土啊啥的都得弄掉，可以用扫帚先扫扫，再拿湿布擦一擦。

要是有油污的话就更加得处理好了，不然那个涂料很难附着的，我就因为有一次没处理好油污，涂上的涂料没几天就掉了一块，难看死了。

然后就是涂料的调配。

这个我试了好多次才找到比较合适的比例。

那些个原料啊就像是做饭时候的调料，少一点多一点味道就不一样了。

不过我得说这个调配我还真不太确定是不是完全正确的，我就按照说明书上给的大概比例，然后自己再慢慢微调。

我做的时候就这样，一点点地往里面加东西，一边加一边搅匀。

搅匀这个动作不能偷懒啊，就像搅拌鸡蛋液，得让蛋清蛋黄充分混合，不然不均匀的涂料涂出来肯定效果不好。

接着就是涂涂料了。

这就像我们刷墙漆似的，不过这个反射隔热涂料可能会稍微稠一点。

我用的是刷子，你也可以用滚子，看你自己方便。

刷子也好滚子也好，在蘸涂料的时候不能蘸太多，多了滴得哪儿都是，少了又要反复蘸，很麻烦。

就适量就好。

涂的时候要保证均匀，不能一块厚一块薄的，有些地方要是没涂到那肯定不行的啊。

我之前就有一次涂得不均匀，结果隔热的效果参差不齐的，有的地方隔热好，有的地方就跟没涂一样。

还有啊，这个涂的层数也是有讲究的。

我感觉涂两层的效果就比较不错了。

涂第二层的时候得等第一层干了才行，这就像我们穿衣服，湿衣服上面再套衣服肯定不舒服。

而且最好每一层都薄一点，厚了容易开裂。

我自己每次做完都要检查检查，看看有没有漏涂的地方，就像考试做完题要检查一样，这种小失误有时候就会影响整体的效果。

这就是我摸索出来的反射隔热涂料的做法啦，希望对你们有帮助。

反射隔热涂料配方与分类

反射隔热涂料配方与分类随着地球能源日趋枯竭，环保节能成为这个时代的主题，在时代的大流下科学研究和技术开发把节能降耗、提高经济效益作为主要突破方向之一，就连消防涂料技术也不例外。

近年研发的建筑隔热保温涂料—---反射隔热涂料就在节能环节上取得了较大的突破。

要了解-反射隔热涂料，我们要从反射隔热涂料的配方开始。

反射隔热涂料的配方主要由基料、热反射颜料、填料和助剂等组成，是一种通过高效反射太阳光来达到隔热目的新型防火隔热消防器材。

其中薄层隔热反射涂料是这类涂料的代表，它在建筑工程领域中主要应用在各种需要隔热的场合，即在外围保护结构的表面采用高反射性隔热涂料，这样能够减少建筑物对太阳辐射热的吸收，阻止建筑物表面因吸收太阳辐射导致的温度升高，同时还能减少热量向室内的传入，以此实现对建筑的保护和防火功能。

按照反射隔热涂料的隔热机理划分的话，主要有可以将反射隔热涂料分为三种：（1）阻隔性隔热涂料：通过对热传递进行阻抗而实现隔热。

在制备涂料时主要选择低热导率物质及在涂料成膜后引入热导率低的空气作为原料。

这种反射隔热涂料常用的阻热填料有空心玻璃珠、空心陶瓷粉、空心纤维、海泡石、蛭石、珍珠岩等。

（2）热反射隔热涂料：主要通过反射400~1800nm区间内的太阳光的光谱能量起到隔热效果。

其反射性材料采用纳米材料。

（3）辐射隔热涂料：主要通过把吸收的日照光线和热量以一定波长发射到空气中进行隔热。

其配方材料为多种金属氧化物，如三氧化二铁、二氧化锰、三氧化二钴、氧化铜等反射型尖晶石掺杂物。

以上三种只是最基本的分类，很多时候我们也可把具有上述几种功能的反射隔热涂料进行复合，形成比如既有阻隔又有反射功能的隔热涂料这样多功能化的隔热涂料，这也是反射隔热涂料未来的发展趋势。

更珍贵的是反射隔热涂料具有装饰和隔热双重功能，属于功能性涂料。

因此，该类涂料已经在建筑工程领域得到广泛应用，主要用于屋面和墙面的反射隔热，在粮仓处的应用也较广泛，而且反射隔热涂料的应用领域和使用场所也在不断的扩大，随着今后建筑节能需求的无限增高，其受到的重视也必然呈现几何级数的增长！反射隔热涂料凭借本身的优越性能，一问世便引起了市场的强烈反响，连国家也对应出台了反射隔热涂料标准（JC/T1040-2007）要求：太阳反射比不小于85%，半球发射率不小于83%。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

反射隔热型涂料的复配专业：应用化学学生姓名：孟辉辉学号：21207110目录1、反射隔热涂料 (1)1.1反射隔热涂料的简要介绍 (1)1.2反射型隔热涂料的研究现状 (1)2、反射隔热涂料的制备 (4)2.1 原料 (4)2.2 试验过程 (4)2.2.1 涂料配制 (4)2.2.2 涂膜的制备 (4)2.2.3 反射隔热效果测试方法 (4)3、涂料配方的确定 (5)3.1、主要成分的确定 (5)3.1.1 填料成分的影响 (5)3.1.2 填料含量的影响 (7)3.1.3 多种填料的影响 (8)3.1.4 涂膜厚度的影响 (9)3.1.5 成膜树脂种类的影响 (10)3.2 助剂的选择 (11)3.2.1分散剂对涂料性能的影响 (11)3.2.2 消泡剂对涂料性能的影响 (13)3.2.3 耐沾污剂对涂料性能的影响 (14)3.2.4 pH值对涂料稳定性的影响 (16)4、涂料性能指标 (17)4.1 力学及环境性能指标：符合有关标准，尤其是防腐蚀性能优秀。

(17)4.2 降温性能指标： (17)4.3 涂层降温性能检测 (18)4.4 涂层(“凉飕飕”涂料)现场测试举例 (19)5、结论 (20)参考文献： (20)反射隔热型涂料的复配1、反射隔热涂料1.1反射隔热涂料的简要介绍节能降耗、提高经济效益是科学研究和技术开发的基本目标之一，涂料技术也不例外。

20世纪70年代以后，世界气候变暖，地球能源日趋枯竭。

因此，开发隔热保温涂料具有较大的现实意义。

尤其是与人类生活密切相关的建筑隔热涂料。

反射隔热是一种新型的、重要的隔热方式，对于长期受到太阳辐射的建筑和设备尤为重要。

太阳主要以电磁辐射的形式给地球带来光与热。

地球上所能接受到的太阳辐射能的波长主要分布在在0.25—2.5μm范围内，太阳光热辐射按波长不同可划分为四部分，各部分的波长和在总能量中占的份额如表1所示。

表1太阳光辐射能分类光区波长范围所占能量紫外光区10-400nm 5%可见光区400-720 45%近红外区720-2500nm 45%中远红外区>2500 5% 由太阳光辐射光谱分布情况可知，可见光区和近红外光区(即0．4-2．5μm)集中了90％的太阳辐射能量。

在该波长范围内，反射率越高，隔热效果就越好。

显而易见，反射型隔热涂料追求在0．4-2．5μm波段拥有高反射比。

通过选择合适的树脂，采用高反射率的金属或金属氧化物填料，可制得高反射率的涂料，以达到反射太阳热而隔热的目的。

1.2反射型隔热涂料的研究现状美国是涂料工业发达的国家，建筑涂料占涂料总量的50％，80％的建筑物外墙用各种优雅的调和色涂料装饰。

日本是世界涂料生产大国，涂料年产量居世界第二位，仅次于美国，建筑涂料产量占涂料总产量的30％。

西欧像德国、瑞士等国家，80％的外墙使用涂料装饰，意大利、西班牙等地中海沿岸国家，66％的外堵用涂料装饰。

亚太地区近几年来建筑涂料发展迅速，一些国家的政府从美化环境出发，颁布了相关政策法规，为建筑涂料的消费量迅速增长提供了有力的支持。

反射型涂料研制最初是为了满足军事上的需要而发展起来的，美国等国家对作为热反射的近红外反射涂料做了一定的研究，已经有少部分产品得到实验性应用，但因其技术保密，因此所见的报道多是在基体物质上涂敷一层反射近红外辐射涂层，最终产品为具有反射近红外功能的物质。

国内对反射隔热涂料的研究还处于实验室阶段，均是针对石油储罐和船舶用的红外反射型涂料研究。

天津大学的康翠荣等人在金属底材表面采用了三膜层结构的太阳能反射涂层，降低了表面涂层和石油贮罐内装液体温度，为替代当前我国传统铝粉涂层提供了新途径。

具有三膜层结构的太阳能反射涂层在400—1800nm波长范围内，反射率高达80％。

用温度自动检测系统测定了涂层的表面温度以及贮罐内装液体的温度。

与常规铝粉涂层、白色涂料涂层相比，太阳能反射涂层可使表层温度降低lO℃和4℃；涂有太阳能反射涂层的贮罐与铝粉涂层贮罐相比，内装液体温度约低19℃。

据知，我国从今年起，将对新住宅规定需要采取隔热保温措施。

建筑隔热材料中建筑隔热涂料因经济、使用方便和隔热效果好等优点而越来越受到人们的青睐，发展前景光明，将有望促进涂料市场和隔热材料应用领域的拓展。

根据建筑隔热涂料隔热机理和隔热方式的不同，将其分为阻隔性隔热涂料、反射隔热涂料及辐射隔热涂料3类，本文主要讲述反射隔热型涂料的复配。

任何物质都具有反射或吸收一定波长的太阳光的性能。

由太阳光谱能量分布曲线可知，太阳能绝大部分处于可见光和近红外区，即400 ~1800 nm 范围。

在该波长范围内，反射率越高，涂层的隔热效果就越好。

因此通过选择合适的树脂、金属或金属氧化物颜填料及生产工艺，可制得高反射率的涂层，反射太阳热，以达到隔热的目的。

反射隔热涂料是在铝基反光隔热涂料的基础上发展而来的，其涂层中的金属一般采用薄片状铝粉；为了强化反射太阳光效果，涂层一般为银白色。

反射隔热涂料的研究报道也较多。

N.M. Nahar等对干旱地区太阳光的冷却技术进行研究后发现，涂有反射涂层的测试室内的温度比未涂反射层的测试室内的温度低得多。

刘先春以改性丙烯酸醇酸树脂为主要成膜物质，并与颜料、溶剂及助剂配合使用而制得的表面隔热涂料，这种涂料具有优异的物理化学性能及极强的亮度，对太阳热的反射率高，可明显降低房屋表面的温度。

由于金属薄片在溶剂型涂料中能够较长时间稳定存在，而在水性体系中则不能，因此大多数反射隔热涂料为溶剂体系，但水性涂料是建筑涂料的发展趋势和必然归宿，因此将金属薄片进行特殊处理或不采用金属薄片的水性反射隔热涂料已成为国内外隔热涂料研究的热点之一。

R.NeiI采用马来酸二丁酯- 乙酸乙烯共聚物为成膜物质，通过加入一种Ceramic SiI32 珠光隔热剂制得了隔热性能优良的水性隔热涂料。

张敏采用鳞片状铝粉为颜料制得了一种综合性能优良的水性反光隔热罩面涂料，经实体测定，当气温高达35 ~ 37 C时，涂层内部可降温11 ~ 13 C。

但总的说来，我国目前高性能的水性反射隔热涂料尚处于研究开发阶段，要大规模生产尚需要广大涂料工作者的进一步努力。

反射隔热涂料是在铝基反光隔热涂料的基础上发展而来，通过选择合适的树脂、金属、或金属氧化物颜、填料及生产工艺，制得高反射率涂层，反射太阳光来达到隔热目的。

2、反射隔热涂料的制备2.1 原料试验原料：空心玻璃微珠、陶瓷微珠、堇青石、膨胀珍珠岩、海泡石、硅藻土、纯丙乳液、苯丙乳液、氟碳乳液、硅丙乳液、弹性乳液、助剂等。

所有原料都是市售工业品。

2.2 试验过程2.2.1 涂料配制涂料的基本配方见表1表1 涂料基本配方组分组分质量分数／％水5．23乳液53.54助剂6．23填料35.00首先将助剂和填料在高速搅拌下逐一分散到水中，搅拌30 min，配制成浆料。

然后在中速搅拌条件下缓慢向浆料中加入乳液，加料结束后，继续搅拌30r/ain，即制得涂料。

2.2.2 涂膜的制备将制得的涂料在不锈钢板上涂刷成直径为15cm、厚度为650 μm的涂膜，完全干燥24 h后即得反射隔热涂膜。

2.2.3 反射隔热效果测试方法在保持室内环境温度为25℃的密闭环境实验室内，将被测样板放在隔热保温箱顶端的镂空处，用红外灯模拟太阳光源在正上方距离20 cm处照射30 min，涂膜表面即达到稳定的热平衡状态。

此时测定涂膜上表面温度、钢板背面温度和箱体环境温度，并将上表面温度作为涂膜反射隔热效果的主要参考值，测定装置如图2所示。

红外灯涂膜测温表温度计隔热保湿箱图2 自制反射隔热效果测定装置示意3、涂料配方的确定3.1、主要成分的确定3.1.1 填料成分的影响反射隔热涂料采用进口固体丙烯酸树脂作为基料，利用特种材料，如“空心微珠等”组合形成高太阳热反射漆膜，不仅具有工业、建筑涂料的防腐装饰功能，同时起到了极佳的降温隔热作用。

空心微珠填料对近红外光的反射比远远高于普通填料，玻璃微珠与陶瓷微珠的反射比相近，但陶瓷微珠的贮存稳定性差，见表2，空心玻璃微珠保温涂料参考配方见表3。

表2 各种填料的性能的比较填料性能普通填料氧化锌堇青石玻璃微珠陶瓷微珠反射比0.30 0.45 0.50 0.88 0.89 稳定性无变化增稠无变化无变化增稠表3 空心玻璃微珠保温涂料参考配方组分丙烯酸乳液（50%）乙二醇单丁醚空心玻珠蒸馏水增稠剂杀菌剂和防腐剂用量/g 20 0.8 35 25 25 适量在试验中，首先对未涂钢板和涂有普通涂料的钢板进行了测试。

结果显示，未涂钢板的表面温度为81．1℃，涂有普通涂料的钢板的表面温度为69．O℃。

然后在保持其它组分不变的情况下，分别用空心玻璃微珠、陶瓷微珠、堇青石、膨胀珍珠岩、海泡石、硅藻土代替普通涂料配方中的填料来配制涂料，并对涂膜的反射隔热效果进行测试，结果见表4。

表4 填料种类对反射隔热效果的影响填料涂膜表面温度/℃空心玻璃微珠55.8陶瓷微珠60.3堇青石57.2膨胀珍珠岩58.5海泡石58.3硅藻土56.8从表4可以看出，相对于普通涂料，表中各种填料均有一定的反射隔热效果。

其中，以空心玻璃微珠反射隔热效果最好，涂膜表面温度只有55．8℃，比普通涂料降低了13．2℃；陶瓷微珠反射隔热效果最差，表面温度达到60．3℃，只比普通涂料降低了8．7℃。

这可能与填料自身的结构特性有关。

根据光学理论，当光穿过2种介质的界面时，2种介质的折光指数相差越大，对光的反射率就越高。

而玻璃具有较大的折光指数，同时由于空心玻璃微珠具有中空结构，光线照射到涂膜表面时，能够通过空心玻璃微珠产生多次反射，提高了涂膜对光的反射效率。

而其它材料则不具备这种结构，所以空心玻璃微珠具有较好的隔热效果。

3.1.2 填料含量的影响根据以上结果，选用空心玻璃微珠作为研究对象，分别在空心玻璃微珠的质量分数为10％、15％、20％、25％、30％、35％、40％，膜厚为300μm 的情况下，测定涂膜的反射隔热效果。

测定结果见图3。

从图3可以看到，当玻璃微珠含量为10％时，膜的表面温度为62．2℃，相比于普通涂料(69．0℃)降低了6．8℃，也就是说，当玻璃微珠含量较少时已经具备一定的隔热效果。

增加玻璃微珠的含量到15％时，涂膜表面温度降低到59．2℃，继续增加玻璃微珠的含量，涂膜表面温度呈持续下降趋势，直到填料量增加到35％时，涂膜表面温度达到最低值55．2℃。

继续增加玻璃微珠的含量到40％，涂膜的表面温度不再有明显的变化。

这种现象可能是由于微珠在涂料中的排布情况不同引起的。

由于玻璃微珠对太阳光具有较强的反射效果，因此当空心玻璃微珠较少时(10％)，虽然已经具有一定的反射隔热效果，但是由于含量较低，在涂膜中排布稀疏(见图4)，不能形成致密的反射层，光线能够透射穿过涂膜，因此反射隔热效果有限。
