初级中学物理中学八年级物理家庭电路
家庭电路初中物理
家庭电路初中物理
家庭电路是初中物理中的一个重要内容。
以下是有关家庭电路的一些基本知识点：
1. 家庭电路通常由电源、开关、负载和导线组成。
电源可以是电池或电力公司提供的电源。
开关用于控制电路的通断。
负载是电路中的用电设备，如灯泡、电视机等。
导线用于连接各个元件，常用的导线材料有铜和铝。
2. 家庭电路中常用的电路连接方式有两种：并联和串联。
在并联连接中，各个负载并行连接在一起，它们之间的电压相同，而电流可以分流。
在串联连接中，各个负载依次串联连接，它们之间的电流相同，而电压可以分压。
3. 家庭电路中的负载通常通过开关控制。
当开关关闭时，电路断开，负载不通电；当开关打开时，电路闭合，负载通电。
4. 家庭电路中的安全问题需要引起关注。
使用家居电器时，应注意遵循正确的用电规范，如不过载使用插座、不在潮湿环境下使用电器等。
此外，家庭电路中常配备有保险丝或漏电保护器，用以提供过载和漏电保护。
这些是关于家庭电路的一些基本概念，希望有所帮助。

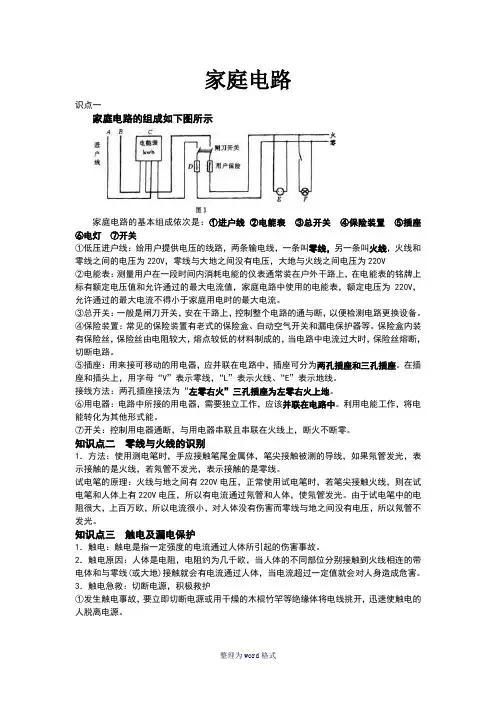

8下家庭电路(知识点+经典练习)
家庭电路识点一家庭电路的组成如下图所示家庭电路的基本组成依次是：①进户线②电能表③总开关④保险装置⑤插座⑥电灯⑦开关①低压进户线：给用户提供电压的线路，两条输电线，一条叫零线，另一条叫火线，火线和零线之间的电压为220V，零线与大地之间没有电压，大地与火线之间电压为220V②电能表：测量用户在一段时间内消耗电能的仪表通常装在户外干路上，在电能表的铭牌上标有额定电压值和允许通过的最大电流值，家庭电路中使用的电能表，额定电压为220V，允许通过的最大电流不得小于家庭用电时的最大电流。
③总开关：一般是闸刀开关，安在干路上，控制整个电路的通与断，以便检测电路更换设备。
④保险装置：常见的保险装置有老式的保险盒、自动空气开关和漏电保护器等。
保险盒内装有保险丝，保险丝由电阻较大，熔点较低的材料制成的，当电路中电流过大时，保险丝熔断，切断电路。
⑤插座：用来接可移动的用电器，应并联在电路中，插座可分为两孔插座和三孔插座。
在插座和插头上，用字母“V”表示零线，“L”表示火线、“E”表示地线。
接线方法：两孔插座接法为“左零右火”三孔插座为左零右火上地。
⑥用电器：电路中所接的用电器，需要独立工作，应该并联在电路中。
利用电能工作，将电能转化为其他形式能。
⑦开关：控制用电器通断，与用电器串联且串联在火线上，断火不断零。
知识点二零线与火线的识别1．方法：使用测电笔时，手应接触笔尾金属体，笔尖接触被测的导线，如果氖管发光，表示接触的是火线，若氖管不发光，表示接触的是零线。
试电笔的原理：火线与地之间有220V电压，正常使用试电笔时，若笔尖接触火线，则在试电笔和人体上有220V电压，所以有电流通过氖管和人体，使氖管发光。
由于试电笔中的电阻很大，上百万欧，所以电流很小，对人体没有伤害而零线与地之间没有电压，所以氖管不发光。
知识点三触电及漏电保护1．触电：触电是指一定强度的电流通过人体所引起的伤害事故。
2．触电原因：人体是电阻，电阻约为几千欧，当人体的不同部位分别接触到火线相连的带电体和与零线(或大地)接触就会有电流通过人体，当电流超过一定值就会对人身造成危害。
初中物理《家庭电路》(共20张)ppt10
17
２、试电笔：辨别零线和火线
（1）种类 （2）结构 （3）使用方法 （4）注意事项
18
在日常生活中靠天才能做到的事情，
靠勤奋同样能做到；靠天才不能做到的 事情，靠勤奋也能做到。 ——亨沃比彻
19
1、不要做刺猬，能不与人结仇就不与人结仇，谁也不跟谁一辈子，有些事情没必要记在心上。 2、相遇总是猝不及防，而离别多是蓄谋已久，总有一些人会慢慢淡出你的生活，你要学会接受而不是怀念。 3、其实每个人都很清楚自己想要什么，但并不是谁都有勇气表达出来。渐渐才知道，心口如一，是一种何等的强大! 4、有些路看起来很近，可是走下去却很远的，缺少耐心的人永远走不到头。人生，一半是现实，一半是梦想。 5、你心里最崇拜谁，不必变成那个人，而是用那个人的精神和方法，去变成你自己。 6、过去的事情就让它过去，一定要放下。学会狠心，学会独立，学会微笑，学会丢弃不值得的感情。 7、成功不是让周围的人都羡慕你，称赞你，而是让周围的人都需要你，离不开你。 8、生活本来很不易，不必事事渴求别人的理解和认同，静静的过自己的生活。心若不动，风又奈何。你若不伤，岁月无恙。 9、命运要你成长的时候，总会安排一些让你不顺心的人或事刺激你。 10、你迷茫的原因往往只有一个，那就是在本该拼命去努力的年纪，想得太多，做得太少。 11、有一些人的出现，就是来给我们开眼的。所以，你一定要禁得起假话，受得住敷衍，忍得住欺骗，忘得了承诺，放得下一切。 12、不要像个落难者，告诉别人你的不幸。逢人只说三分话，不可全抛一片心。 13、人生的路，靠的是自己一步步去走，真正能保护你的，是你自己的选择。而真正能伤害你的，也是一样，自己的选择。 14、不要那么敏感，也不要那么心软，太敏感和太心软的人，肯定过得不快乐，别人随便的一句话，你都要胡思乱想一整天。 15、不要轻易去依赖一个人，它会成为你的习惯，当分别来临，你失去的不是某个人，而是你精神的支柱;无论何时何地，都要学会独立行走，它 会让你走得更坦然些。 16、在不违背原则的情况下，对别人要宽容，能帮就帮，千万不要把人逼绝了，给人留条后路，懂得从内心欣赏别人，虽然这很多时候很难。 17、做不了决定的时候，让时间帮你决定。如果还是无法决定，做了再说。宁愿犯错，不留遗憾! 18、不要太高估自己在集体中的力量，因为当你选择离开时，就会发现即使没有你，太阳照常升起。 19、时间不仅让你看透别人，也让你认清自己。很多时候，就是在跌跌拌拌中，我们学会了生活。 20、与其等着别人来爱你，不如自己努力爱自己，对自己好点，因为一辈子不长，对身边的人好点，因为下辈子不一定能够遇见。 21、你的假装努力，欺骗的只有你自己，永远不要用战术上的勤奋，来掩饰战略上的懒惰。 22、成长是一场和自己的比赛，不要担心别人会做得比你好，你只需要每天都做得比前一天好就可以了。 23、你没那么多观众，别那么累。做一个简单的人，踏实而务实。不沉溺幻想，更不庸人自扰。 24、奋斗的路上，时间总是过得很快，目前的困难和麻烦是很多，但是只要不忘初心，脚踏实地一步一步的朝着目标前进，最后的结局交给时间 来定夺。 25、没什么好抱怨的，今天的每一步，都是在为之前的每一次选择买单。每做一件事，都要想一想，日后打脸的时候疼不疼。 26、运气是努力的附属品。没有经过实力的原始积累，给你运气你也抓不住。上天给予每个人的都一样，但每个人的准备却不一样。不要羡慕那 些总能撞大运的人，你必须很努力，才能遇上好运气。
中考物理家庭电路的知识点
在中学物理的家庭电路部分，通常涉及到一些基础的电路知识。
以下是一些中考物理中可能涉及的关于家庭电路的知识点：
1. 电路基础概念：
-电流、电压、电阻的基本概念。
-串联电路和并联电路的区别。
2. 电流、电压、电阻的关系：
- Ohm定律：U = IR，即电压等于电流乘以电阻。
-理解电流、电压、电阻之间的定量关系。
3. 家庭电路的组成：
-了解家庭电路中的电源、导线、电器设备和开关等基本组成部分。
4. 安全用电知识：
-掌握正确使用插座和插头的方法。
-了解电器设备的功率和用电安全。
5. 并联电路和串联电路：
-理解并联电路和串联电路的概念。
-掌握并联电路和串联电路的基本特点。
6. 电流的测量：
-使用安培表对电路中的电流进行测量。
-理解电流表的连接方式。
7. 电阻的测量：
-使用欧姆表对电阻进行测量。
-理解欧姆表的连接方式。
8. 发光二极管（LED）：
-了解LED的基本工作原理。
-知道LED在电路中的应用。
9. 家庭电路的问题解决：
-掌握常见电路问题的排除方法，如短路、断路等。
10. 电功率和能量消耗：
-了解电功率的概念和计算方法。
-知道电器设备的能量消耗与使用时间的关系。
这些知识点是中学物理中涉及到家庭电路的基础内容。
在学习过程中，理论知识的学习通常会结合一些实际的实验，以便学生更好地理解和应用这些概念。
初中物理家庭电路知识点归纳总结
初中物理家庭电路知识点归纳总结家庭电路对于现代人来说是一个十分常见的概念。
我们的家庭中的电视、冰箱、洗衣机等电器设备都依赖于电路供电。
因此，了解家庭电路的基本知识对我们日常生活中的用电安全至关重要。
本文将对初中物理课程中涉及的家庭电路知识点进行归纳总结。
一、电路的基本概念1. 电路的定义：电路是指电流在电器设备中的一条完整路径。
2. 电路的组成部分：电源、导体和负载。
电源提供电流，导体传导电流，负载消耗电流的能量。
3. 闭合电路与断开电路：闭合电路是指电流能够流通的电路，断开电路是指电流无法流通的电路。
二、电流与电压1. 电流的定义：电流是指电荷通过导体的量度，单位是安培（A）。
2. 电流的表达式与测量：电流的表达式为I = Q / t，其中I表示电流，Q表示通过导体的电荷量，t表示通过导体的时间。
电流可以通过电流表来测量。
3. 电压的定义：电压是指电流在电路中流动时所具有的能量，单位是伏特（V）。
4. 电压的表达式与测量：电压的表达式为V = W / Q，其中V表示电压，W表示电路中的电能，Q表示通过电路的电荷量。
电压可以通过电压表来测量。
三、串联电路与并联电路1. 串联电路：串联电路是指电流依次通过电器设备的电路。
在串联电路中，电流保持不变，电压分配不均。
2. 并联电路：并联电路是指电流分别通过电器设备的电路。
在并联电路中，电流分配不均，电压保持不变。
四、电阻与电阻率1. 电阻的定义：电阻是指阻碍电流通过导体的程度，单位是欧姆（Ω）。
2. 电阻的表达式与计算：电阻的表达式为R = V / I，其中R表示电阻，V表示电压，I表示电流。
电阻可以通过电阻计进行测量。
3. 电阻率的定义：电阻率是指单位长度和单位截面积的物质导体的电阻。
4. 电阻率的影响因素：温度和材料类型是影响电阻率的重要因素。
五、安全用电知识1. 安全用电的原则：安全用电应遵循“用电有度、防范电击、杜绝火灾、确保泄漏电流及时得到保护”的原则。
初中物理教材家庭电路教案
教案：家庭电路教学目标：1. 了解家庭电路的组成和连接方式。
2. 了解家庭电路各组成部分的作用。
3. 了解三线插头与漏电保护器和安全用电的关系。
教学重点：1. 知道家庭电路的组成。
2. 了解家庭电路的连接。
教学难点：1. 通过实验了解家庭电路及各部分的作用。
教学准备：1. 实验器材：插座、电灯、开关、电线、试电笔、漏电保护器等。
2. 教学工具：PPT、黑板、粉笔等。
教学过程：一、导入（5分钟）1. 引导学生思考：生活中我们经常使用电器，那么你们知道家庭电路是由哪些部分组成的吗？2. 学生回答，教师总结：家庭电路由进户线、电能表、总开关、保险装置、插座、电灯与开关等组成。
二、自主学习（5分钟）1. 请学生翻到教材第93页，自主学习家庭电路的组成和连接方式。
2. 学生阅读教材，教师巡回指导。
三、课堂讲解（15分钟）1. 讲解家庭电路的组成：进户线、电能表、总开关、保险装置、插座、电灯与开关等。
2. 讲解家庭电路的连接方式：各用电器和插座间是并联的，总开关控制整个电路。
3. 讲解三线插头与漏电保护器和安全用电的关系。
四、实验操作（15分钟）1. 引导学生分组进行实验，观察插座、电灯、开关等的连接方式。
2. 学生动手操作，教师巡回指导。
五、课堂练习（10分钟）1. 请学生用试电笔判断火线和零线。
2. 学生操作，教师点评。
六、总结与反思（5分钟）1. 请学生总结本节课所学内容：家庭电路的组成、连接方式以及三线插头与漏电保护器和安全用电的关系。
2. 学生总结，教师点评。
教学反思：本节课通过引导学生思考、自主学习、课堂讲解、实验操作、课堂练习、总结与反思等环节，使学生了解了家庭电路的组成、连接方式以及三线插头与漏电保护器和安全用电的关系。
在实验操作环节，学生动手操作，增强了实践能力。
在课堂练习环节，学生用试电笔判断火线和零线，提高了安全用电的意识。
总体来说，本节课达到了预期的教学目标。
但在教学过程中，要注意加强学生的安全用电教育，强调实验操作的安全性。
初中物理家庭电路课件
选择合适的断路器对于家庭电路的安全至关重要。
灯泡
灯泡是照明设备，通过电流在灯 丝中产生热量而发光。
灯泡的类型有很多种，如白炽灯 、荧光灯、LED灯等。每种灯泡 都有不同的发光效率、色温和寿
命等特点。
选择合适的灯泡对于照明效果和 节能都非常重要。
电灯开关
电灯开关是用来控制电灯亮灭 的设备，它通常安装在墙壁上 。
总结词
探究灯泡亮度和电流、电压 的关系
详细描述
通过改变灯泡两端的电压和 通过灯泡的电流，观察灯泡 亮度的变化，探究灯泡亮度 和电流、电压的关系。
实验器材
电源、开关、导线、灯泡、 滑动变阻器等。
步骤
连接电路，调节滑动变阻器 改变灯泡两端的电压和通过 灯泡的电流，观察灯泡亮度 的变化，记录数据并分析。
断路器的作用和原理探究实验
电灯开关有单控和双控两种类 型。单控开关只能控制一盏灯 ；双控开关可以控制两盏灯， 实现互锁功能。
选择合适的电灯开关对于照明 布局和控制都非常关键。
03
家庭电路的工作原理
电流的流动原理
电流的形成
电流是电荷在导体中的定 向移动，形成电流的基本 条件是导体两端存在电压 差。
电流的方向
电流的方向在金属导体中 是从负极流向正极，而在 电解液中则是从阳极流向 阴极。
功率和能量的转换原理
电功率的定义
电功率是指单位时间内消耗的电能，单位是瓦特。
电能的转换
电能可以转换为其他形式的能量，如热能、光能、机械能等。
功率与能量转换的关系
功率越大，能量转换的速率越快。在家庭电路中，电能转换为热能 、光能等，用于照明、加热等用途。
04
安全用电知识
安全用电的基本原则
八年级物理教案-家庭电路
八年级物理教案－家庭电路【教学目标】1.了解家庭电路的构成及示意图的绘制。
2.掌握家庭电路中电器的安装及使用。
3.能够根据家庭电路的构成和使用，正确判断和处理一些常见的电器故障。
【教学重点】1.家庭电路的构成及电器的安装与使用。
2.常用电器的功率掌握。
【教学难点】1.熟悉本单元所出现的一些应用题的解题方法。
2.能够正确判断和处理电器故障。
【教学内容】1.家庭电路2.电器的功率及其计算【教学过程】一、引入新课1.让学生观察身边的电器、电线、插头等，在前期先让学生作一个小调查，到家庭中进行实地探究，了解一些家庭中使用的电器以及它们之间的连接方式等。
2.谈论电器产生的好处和危害，引导学生认识到对电器的安全使用和管理的重要性。
二、传授知识1.家庭电路（图1）1.交流电电路的组成（图2）2.安装电器注意事项（1）把插座插头插牢，插头不应插反。
（2）插头插在插座上，要将手擦干净，不能在插座周围乱摸。
（3）安装电器时，不要将电线连接过紧，以免钢丝在拧紧时捏断电线，还要注意电线接头的可靠性。
（4）电器长期使用后应及时检查电线插头与插座的接触是否良好，如接触不良则应更换。
3.电器功率和电量（1）电器功率：电器在单位时间内消耗电的多少，用单位瓦表示。
（2）电费的计算，用电量 = 电力 ×时间。
三、深化拓展1.电器。
同学们可以把自己家里使用的一些电器汇总到一起，大家平时使用的电器功率有哪些，一天中有多长时间使用它们。
2.完成作业：练习册的有关题目。
四、课堂小结1.本课程我们学习了家居电路的基本构造、电器的安装及使用，以及家庭中的一些安全知识。
2.在实践中我们要做好电器的安全使用，知道如何判断故障的产生并对故障进行处理。
【教学反思】本节课我们主要介绍了家庭电路的构造和电器的安装以及电量和电器功率的计算。
对于对家庭电路不了解的同学来说，这一堂课可以给他们一个全面认识家庭电路的机会，学生们还可以通过听讲、上机操作和练习等方式掌握家庭电路中电器的使用方法、熟悉一些解题方法和如何正确判断和处理一些常见的电器故障。
初中物理《家庭电路》练习题(附答案)
初中物理《家庭电路》练习题（附答案）1、家庭电路的基本组成【知识积累】（1）基本组成部分：由两根进户线、电能表、总开关、保险装置、用电器、插座、导线等组成。
（2）连接顺序：进户线→电能表→总开关→保险装置→用电器及其插座。
（3）家庭电路中各部分的安装特点①进户线：通常有两根，即火线和零线，它们之间的电压一般为220V②电能表：串联在干路中，安装在进户线之后③总开关：串联在干路中，安装在电能表之后④保险装置：串联在干路中，安装在总开关之后⑤插座：并联在电路中⑥用电器：并联在电路中⑦开关：与所控制的用电器串联，接在火线与用电器之间【典型习题】【练习1】我国的家庭电路有两根进户线，都是从低压输电线上引下来的。
一根叫零线，一根叫_______，两根进户线之间有________V的电压。
一般情况下，对人体安全的电压不高于_______V。
【练习2】下图中的家庭电路元件，连接顺序正确的是（）2、火线与零线【知识积累】（1）特点：进户的两条输电线中，一条叫做端线，俗称火线，用L表示，另一条叫做零线，用N表示。
火线与零线之间的电压是220V（与大地之间的电压也为220V），零线在入户之前和大地相连，因此零线与大地之间的电压为零。
（2）辨别工具：试电笔（测电笔、电笔）。
试电笔：（1）作用：①辨别火线和零线；②检查电气设备的外壳是否带电。
（2）种类：①钢笔式；②螺丝刀式。
（3）构造：笔尾金属体、笔尖金属体、氖管、电阻（4）用法：①使用试电笔时，人手要接触金属笔卡或金属帽（即笔尾金属体），用笔尖接触被测的导线，此时绝不允许用手或身体其他部分接触笔尖金属体。
②如果被测导线为火线，电流经过笔尖、电阻、氖管、弹簧，再经过人体、经过大地，流到零线，与电源构成闭合回路，氖管会发光。
如果被测导线是零线，零线与大地相连，氖管中不会有电流，不会发光。
【典型习题】【练习1】下列说法正确的是（）A.电饭煲的电流约为0.3AB.一节干电池的电压是2VC.家用空调的电流约为100AD.家庭电路的电压为220V3、三线插头和漏电保护器【知识积累】三线插头：（1）接线原理：如1图所示，三个插脚与用电器相连。
初中物理公开课《家庭电路》课件
三、三线插头和漏电保护器
三脚插头
根据你的观察与了解，什么 样的用电器要用三脚式插头呢？
???
三孔插座
大功率、金属外壳的用电器要 用三脚式插座，如电饭煲、空 调、冰箱、洗衣机等。
三线插座是怎样接入电路中的呢？ 地线
???
零线
火线
左零右火中接地
左零右火中接线
左零右火
家庭电路
家庭装修—布线
讨论： 要安装家庭电路，你该准备些什么材料呢?
一、家庭电路的组成
进户线、电能表、总开关、保险盒、插座、开关、用电器。 优教提示
打开工具栏，点击“课件素材”，选取“演示动画：家庭电路的组成”
进户线 ：由户外的低压输电线引来 火线：与零线之间的电压是220V，与地电压也是220V 零线：与地电压是0V
错误操作 手没触笔尾金属体，笔 尖金属体触火线时氖管 仍不会发光。
但千万不能接触笔尖金属体
为什么手触笔尾金属体时氖管会发光，而人不 会触电呢？
???
因为笔尖接触火线时，220伏的电压加在测电笔和人 体构成的串联电路上，通过氖管和人体的电流小于 220伏/1000000欧=0.00022安=0.22毫安，这个电流可 以 使氖管发光，但对人体是没有危害的。
电能表：安装在进户线之后，用来 度量家庭所消耗的电能的多少。
总开关（闸刀开关）安装在电能表后，可以控制 整个电路。
总开关及保险设备内都装有熔丝（俗称保险丝）， 当电流过大时会熔化，切断电路，以确保用电器安全。
电灯和插座都并联在由火线和零线组成的电 源上，每一只电灯一般都由一个开关控制，开关 串联在火线和零线之间。
2.下列关于测电笔使用正确的是（ B ）
A
B
3.引起电路中电流过大熔断保险丝的原因是（ C ） A.短路 B.灯丝熔断 C.短路或接入大功率用电器 D.使用灯泡等小功率的用电器
