铝合金电缆型号有哪些

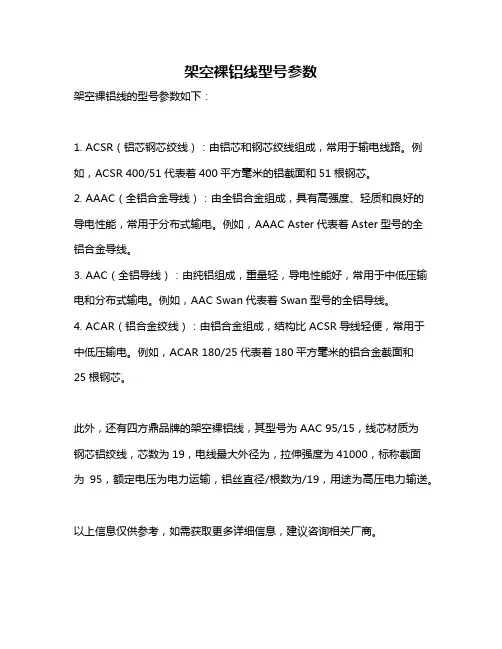

架空裸铝线型号参数
架空裸铝线型号参数
架空裸铝线的型号参数如下：
1. ACSR（铝芯钢芯绞线）：由铝芯和钢芯绞线组成，常用于输电线路。
例如，ACSR 400/51代表着400平方毫米的铝截面和51根钢芯。
2. AAAC（全铝合金导线）：由全铝合金组成，具有高强度、轻质和良好的导电性能，常用于分布式输电。
例如，AAAC Aster代表着Aster型号的全铝合金导线。
3. AAC（全铝导线）：由纯铝组成，重量轻，导电性能好，常用于中低压输电和分布式输电。
例如，AAC Swan代表着Swan型号的全铝导线。
4. ACAR（铝合金绞线）：由铝合金组成，结构比ACSR导线轻便，常用于中低压输电。
例如，ACAR 180/25代表着180平方毫米的铝合金截面和
25根钢芯。
此外，还有四方鼎品牌的架空裸铝线，其型号为AAC 95/15，线芯材质为
钢芯铝绞线，芯数为19，电线最大外径为，拉伸强度为41000，标称截面
为95，额定电压为电力运输，铝丝直径/根数为/19，用途为高压电力输送。
以上信息仅供参考，如需获取更多详细信息，建议咨询相关厂商。
铝合金电缆型号有哪些
铝合金电缆型号有哪些？1、国内常见铝合金电缆型号：YJHLV；YJHLV8；YJHLV82；YJHLV22；另外国内常见的还有YJHLV83。
2、国外的铝合金电缆型号：AC90、ACWU90、SER、SEU、RW90、RWU90、MC、UD-1350、UD-8000、MHF、XHHW-2等等型号。
补充说明：YJHLV(TC90)型铝合金电缆，即：交联聚乙烯绝缘聚氯乙烯护套铝合金电力电缆，是一种非铠装合金电缆；YJHLV8(AC90)型铝合金电缆，即：交联聚乙烯绝缘铝合金带连锁铠装铝合金电力电缆，是一种灵活的自锁铝铠装合金电缆；YJHLV82(ACWU90)型铝合金电缆，即：交联聚乙烯绝缘铝合金带连锁铠装聚氯乙烯护套铝合金电力电缆，是一种灵活的自锁铝铠装护套合金电缆；YJHLV22型铝合金电缆，即：交联聚乙烯绝缘钢带铠装聚氯乙烯护套铝合金电力电缆，铠装层使用高强度双钢带铠装；YJHLY83型铝合金电缆，即：交联聚乙烯绝缘铝合金带连锁铠装聚聚烯烃护套铝合金电力电缆，是一种无卤低烟的自锁铝铠装合金电缆。
第十三章：干燥通过本章的学习，应熟练掌握表示湿空气性质的参数，正确应用空气的H–I 图确定空气的状态点及其性质参数；熟练应用物料衡算及热量衡算解决干燥过程中的计算问题；了解干燥过程的平衡关系和速率特征及干燥时间的计算；了解干燥器的类型及强化干燥操作的基本方法。
二、本章思考题1、工业上常用的去湿方法有哪几种？态参数？11、当湿空气的总压变化时，湿空气H–I图上的各线将如何变化? 在t、H 相同的条件下，提高压力对干燥操作是否有利? 为什么?12、作为干燥介质的湿空气为什么要先经预热后再送入干燥器？13、采用一定湿度的热空气干燥湿物料，被除去的水分是结合水还是非结合水？为什么？14、干燥过程分哪几种阶段？它们有什么特征？15、什么叫临界含水量和平衡含水量？16、干燥时间包括几个部分？怎样计算？17、干燥哪一类物料用部分废气循环？废气的作用是什么？18、影响干燥操作的主要因素是什么？调节、控制时应注意哪些问题？三、例题例题13-1：已知湿空气的总压为101.3kN/m2 ,相对湿度为50%，干球温度为20o C。
海德长峰铝合金电缆规格型号统计
对应江苏长峰合金电缆型号YJLHBV-4*240+1*120YJLHBV-4*240+1*120YJLHBV-4*240+1*120WDZ-YJLHBV-4*240+1*120WDZ-YJLHBV-4*240+1*120WDZ-YJLHBV-4*240+1*120WDZ-YJLHBV-4*300+1*150WDZ-YJLHBV-4*240+1*120WDZ-YJLHBV-4*240+1*120WDZ-YJLHBV-4*240+1*120WDZ-YJLHBV-4*300+1*150YJLHBV-4*240+1*120YJLHBV-4*240+1*120YJLHBV-4*240+1*120WDZ-YJLHBV-4*240+1*120WDZ-YJLHBV-4*240+1*120WDZ-YJLHBV-4*240+1*120WDZ-YJLHBV-4*300+1*150YJLHBV-4*240+1*120YJLHBV-4*240+1*120YJLHBV-4*240+1*120WDZ-YJLHBV-4*240+1*120WDZ-YJLHBV-4*240+1*120WDZ-YJLHBV-4*240+1*120WDZ-YJLHBV-4*300+1*150YJLHBV-4*120+1*70YJLHBV-4*50+1*25YJLHBV-5*25NH-YJV-0.6/1.0KV(3x35+2x16)NH-YJV-0.6/1.0KV(3x120+2x70)NH-YJV-0.6/1.0KV(3x120+2x70)NH-YJV-0.6/1.0KV(3x35+2x16)NH-YJV-0.6/1.0KV(3x35+2x16)NH-YJV-0.6/1.0KV(3x35+2x16)NH-YJV-0.6/1.0KV(3x95+2x50)NH-YJV-0.6/1.0KV(3x185+2x95)NH-YJV-0.6/1.0KV(3x35+2x16)NH-YJV-0.6/1.0KV(3x150+2x70)NH-YJV-0.6/1.0KV(3x185+2x95)WDZ-YJ(F)E-0.6/1.0kV4x150+1x70WDZ-YJ(F)E-0.6/1.0kV4x185+1x95YJV-0.6/1.0kV(4x70+1x35)YJV-0.6/1.0kV(4x35+1x16)YJV-0.6/1.0kV(5x16)NH-YJV-0.6/1.0KV(5x16)NH-YJV-0.6/1.0KV(4x150+1x70)NH-YJV-0.6/1.0KV(4x35+1x16)WDZ-YJ(F)E-0.6/1.0kV(4x150+1x70)WDZ-YJ(F)E-0.6/1.0kV(4x150+1x70)WDZ-YJ(F)E-0.6/1.0kV(4x185+1x95)YJV-0.6/1.0kV4x150+1x70YJV-0.6/1.0kV4x150+1x70YJV-0.6/1.0kV4x150+1x70WDZ-YJ(F)E-0.6/1.0kV(4x150+1x70)WDZ-YJ(F)E-0.6/1.0kV(4x185+1x95)WDZ-YJ(F)E-0.6/1.0kV(4x150+1x70)WDZ-YJ(F)E-0.6/1.0kV(4x150+1x70)WDZ-YJ(F)E-0.6/1.0kV4x150+1x70WDZ-YJ(F)E-0.6/1.0kV4x150+1x70YJV-0.6/1.0kV(4x150+1x70)YJV-0.6/1.0kV(4x150+1x70)YJV-0.6/1.0kV(4x150+1x70)WDZ-YJ(F)E-0.6/1.0kV(4x150+1x70)WDZ-YJ(F)E-0.6/1.0kV(4x150+1x70)WDZ-YJ(F)E-0.6/1.0kV(4x185+1x95)电缆规格型号YJV-0.6/1.0kV(4x150+1x70)YJV-0.6/1.0kV(4x150+1x70)YJV-0.6/1.0kV(4x150+1x70)WDZ-YJ(F)E-0.6/1.0kV(4x150+1x70)WDZ-YJ(F)E-0.6/1.0kV(4x150+1x70)YJLHBV-4*150+1*70YJLHBV-4*150+1*70YJLHBV-4*50+1*25YJLHBV-5*25YJLHBV-4*50+1*25YJLHBV-4*50+1*25YJLHBV-5*16YJLHBV-4*50+1*25YJLHBV-4*150+1*70YJLHBV-4*185+1*95YJLHBV-4*185+1*95YJLHBV-4*185+1*95YJLHBV-4*70+1*35YJLHBV-4*300+1*150YJLHBV-4*300+1*150YJLHBV-4*240+1*120YJLHBV-4*185+1*95YJV-0.6/1.0kV(4x150+1x70)YJV-0.6/1.0kV(4x120+1x70)NH-YJV-0.6/1.0KV(4x25+1x16)NH-YJV-0.6/1.0KV(5x16)NH-YJV-0.6/1.0KV(3x35+2x16)YJV-0.6/1.0kV(4x120+1x70)YJV-0.6/1.0kV(4x50+1x25)NH-YJV-0.6/1.0KV(3x185+2x95)NH-YJV-0.6/1.0KV(3x150+2x70)NH-YJV-0.6/1.0KV(3x120+2x70)YJV-0.6/1.0kV(4x185+1x95)YJV-0.6/1.0kV(4x185+1x95)YJV-0.6/1.0kV(5x16)YJV-0.6/1.0kV(4x25+1x16)YJV-0.6/1.0kV(5x16)YJV-0.6/1.0kV(4x120+1x70)YJV-0.6/1.0kV(4x120+1x70)NH-YJV-0.6/1.0KV(3x120+2x70)NH-YJV-0.6/1.0KV(4x35+1x16)NH-YJV-0.6/1.0KV(3x35+2x16)NH-YJV-0.6/1.0KV(3x35+2x16)NH-YJV-0.6/1.0KV(3x35+2x16)NH-YJV-0.6/1.0KV(4x150+1x70)NH-YJV-0.6/1.0KV(5x16)NH-YJV-0.6/1.0KV(3x185+2x95)NH-YJV-0.6/1.0KV(3x95+2x50)NH-YJV-0.6/1.0KV(3x35+2x16)NH-YJV-0.6/1.0KV(3x35+2x16)YJV-0.6/1.0kV(4x35+1x16)YJV-0.6/1.0kV(5x16)YJV-0.6/1.0kV (4x35+1x16)YJV-0.6/1.0kV(4x95+1x50)YJV-0.6/1.0kV(4x95+1x50)YJV-0.6/1.0kV(4x35+1x16)YJV-0.6/1.0kV(5x16)YJV-0.6/1.0kV(4x35+1x16)NH-YJV-0.6/1.0KV(3x35+2x16)YJV-0.6/1.0kV(4x35+1x16)YJV-0.6/1.0kV(4x95+1x50)NH-YJV-0.6/1.0KV(3x35+2x16)NH-YJV-0.6/1.0KV(5x16)NH-YJV-0.6/1.0KV(4x25+1x16)NH-YJV-0.6/1.0KV(3x35+2x16)NH-YJV-0.6/1.0KV(3x35+2x16)NH-YJV-0.6/1.0KV(3x35+2x16)YJLHBV-4*150+1*70YJLHBV-4*150+1*70YJLHBV-4*150+1*70WDZ-YJLHBV-4*150+1*70备注：黄色部分可以变更为合金电缆，蓝色部分是我公司合金电缆型号YJV-0.6/1.0kV(4x95+1x50)WDZ-YJ(F)E-4x95+1x50,CT红色标注电缆建议用铝芯电缆替换YJV-0.6/1.0kV(4x95+1x50)YJV-0.6/1.0kV(4x95+1x50)起始箱柜、回路、供电区域止箱柜、回路估算负荷KW配电箱安装位置1T-W1 2号楼住宅用电12#-ALfx11T-W2 2号楼住宅用电22#-ALfx21T-W3 2号楼住宅用电32#-ALfx31T-W4 3号楼住宅用电13#-ALfx11T-W5 3号楼住宅用电23#-ALfx21T-W6 3号楼住宅用电33#-ALfx31T-W7 3号楼住宅用电43#-ALfx41T-W8 4号楼住宅用电14#-ALfx11T-W9 4号楼住宅用电24#-ALfx21T-W10 4号楼住宅用电34#-ALfx31T-W11 4号楼住宅用电44#-ALfx42T-W1 1号楼住宅用电11#-ALfx12T-W2 1号楼住宅用电21#-ALfx22T-W3 1号楼住宅用电31#-ALfx32T-W4 8号楼2单元住宅用电18#-2-ALfx12108#地下室配电井2T-W5 8号楼2单元住宅用电28#-2-ALfx22528#-2-6层配电井2T-W6 8号楼2单元住宅用电38#-2-ALfx32528#-2-12层配电井2T-W7 8号楼2单元住宅用电48#-2-ALfx42948#-2-18层配电井3T-W1 6号楼住宅用电13T-W2 6号楼住宅用电23T-W3 6号楼住宅用电33T-W4 8号楼1单元住宅用电18#-1-ALfx12108#地下室配电井3T-W5 8号楼1单元住宅用电28#-1-ALfx22528#-1-6层配电井3T-W6 8号楼1单元住宅用电38#-1-ALfx32528#-1-12层配电井3T-W7 8号楼1单元住宅用电48#-1-ALfx42948#-1-18层配电井4T-W1总平面照明4T-W2地下室照明4T-W3物管用房4T-W5消防控制室4T-W61~8号楼住宅应急(公共)照明4T-W7地下室应急照明4T-W8消火栓泵B1-Apxhs工作回路4T-W9喷淋泵B1-Appsb工作回路4T-W10 地下一层消防电力1B1-APxffx1工作回路4T-W12 地下一层消防电力2B1-APxffx2工作回路4T-W13 地下一层消防电力3B1-APxffx3工作回路4T-W141~8号楼加压风机4T-W17 1号楼消防电梯4T-W18 2号楼消防电梯4T-W19 3号楼消防电梯4T-W20 4号楼消防电梯4T-W21 6号楼消防电梯4T-W22 8号楼1单元消防电梯4T-W23 8号楼2单元消防电梯4T-W26 4号楼商业4#-APZs4#-APZs4T-W27 6号楼商业6-APZs6-APZs4T-W28 8号楼商业18-APZs14T-W29 8号楼商业28-APZs24T-W31 弱电机房B1-Alrds4T-W32 地下一层潜污泵2B1-APdlfx34T-W33 住宅生活泵B1-APshb-zz 4T-W34 地下室设备房排风机B1-APdlfx14T-W35 地下一层潜污泵1B1-APdlfx24T-W36 1~8号楼门厅及立面照明4T-W38 5号楼消防电梯4T-W39 5号楼加压风机4T-W40 商业应急照明5T-W39 8号楼2单元消防电梯5T-W38 8号楼1单元消防电梯5T-W37 6号楼消防电梯5T-W36 4号楼消防电梯5T-W35 3号楼消防电梯5T-W34 2号楼消防电梯5T-W33 1号楼消防电梯5T-W32 1~8号楼住宅应急(公共)照明5T-W31 消防控制室5T-W30 1~8号楼加压风机5T-W29 地下一层消防电力35T-W28 地下一层消防电力25T-W26 地下一层消防电力15T-W25 喷淋泵5T-W24 消火栓泵5T-W23 地下室应急照明B1-ALEyjfx(B) 5T-W20 7号楼电梯5T-W19 5号楼公共照明5T-W18 办公生活泵B1-APshb-bg 5T-W16 5号楼空调25T-W15 5号楼空调15T-W14 商业应急照明5T-W13 5号楼加压风机5T-W12 5号楼消防电梯5T-W11 7号楼商业用电25T-W9 7号楼商业用电15T-W8 5号楼办公用电45T-W7 5号楼办公用电35T-W6 5号楼办公用电25T-W4 5号楼办公用电15T-W3 5号楼底层商业35T-W2 5号楼底层商业25T-W1 5号楼底层商业18#-1-ALfx1至8#-1(2)-1AW。
铝合金电缆技术参数和结构图
YJLHV铝合金导体交联聚乙烯绝缘电力电缆一、产品结构特点铝合金导体：铝合金紧压型导体，具有高延伸率、抗蠕变性柔韧性、反弹性小、防腐蚀性，易连接。
XLPE绝缘：XLPE绝缘经交联使内部分子由原本线性结构变成网状结构，使其具有绝缘电阻和耐电强度高机械性能较好、耐热老化性能、低温耐寒性能、耐水性好。
环保型PVC护套:具有较好的耐腐蚀性，机械性能，耐气候性能、耐磨性、耐振性，在要求的场所可满足最低运行温度（-40℃）要求。
二、产品使用特性适用于600V-35KV；电缆导体允许最高长期运行温度90℃，在特定耐寒场所可满足最低运行温度-40℃；可替代铜电缆YJV及VV；三、主要适用敷设场所适用于干燥潮湿的场所，进行室内和室外垂直、托架、电缆沟、管道、隧道及延墙敷设。
YJLHV22铝合金导体交联聚乙烯绝缘钢带铠装电力电缆一、产品结构特点铝合金导体：铝合金紧压型导体，具有高延伸率、抗蠕变性柔韧性、反弹性小、防腐蚀性，易连接。
XLPE绝缘：XLPE绝缘经交联使内部分子由原本线性结构变成网状结构，使其具有绝缘电阻和耐电强度高机械性能较好、耐热老化性能、低温耐寒性能、耐水性好。
镀锌钢带：采用镀锌钢带，具有抗氧化、抗冲击、抗碾压起到保护电缆作用。
环保型PVC护套:具有较好的耐腐蚀性，机械性能，耐气候性能、耐磨性、耐振性，在要求的场所可满足最低运行温度（-40℃）要求。
二、产品使用特性适用于600V-35KV；电缆导体允许最高长期运行温度90℃，在特定耐寒场所可满足最低运行温度-40℃；可替代铜电缆YJV22及VV22；三、主要适用敷设场所适用于干燥潮湿的场所，进行室内和室外安装，亦可穿管、直埋，电缆具有较大的抗外界机械压力，可用于电缆沟、管道敷设。
YJLHS铝合金导体交联聚乙烯绝缘铝合金带裸铠装电力电缆一、产品结构特点铝合金导体：铝合金紧压型导体，具有高延伸率、抗蠕变性柔韧性、反弹性小、防腐蚀性，易连接。
XLPE绝缘：XLPE绝缘经交联使内部分子由原本线性结构变成网状结构，使其具有绝缘电阻和耐电强度高机械性能较好、耐热老化性能、低温耐寒性能、耐水性好。
铝电缆 铝合金牌号
铝电缆铝合金牌号
铝电缆通常采用铝合金作为材料。
常见的铝合金牌号有1050A、1350、5154等。
* 1050A铝合金是一种非热处理铝合金，具有良好的耐腐蚀性和加工性能，适用于生产普通电缆和制造电缆屏蔽层，常用于室内低压电缆的制造。
* 1350铝合金是一种纯铝，具有高的电导率和良好的可焊性，适用于高压电缆的制造。
它是电缆用铝芯线材的常用材料，适用于电力系统中的输电线路和变压器。
* 5154铝合金是一种耐腐蚀性好、强度高的铝合金，适用于防水电缆和高速铁路电缆的制造。
这种铝合金具有良好的机械性能和焊接性能，还具有很好的抗海水腐蚀性。
此外，常见的铝牌号还有1060、3003等。
* 1060铝牌号是纯铝合金，具有良好的导电性能和延展性，因此广泛应用于铝电线的生产中。
* 3003铝牌号是锰元素掺杂的铝合金，其价格介于纯铝合金和高强度铝合金之间。
其导电性能和延展性能相对较差，但强度要高于纯铝合金，适用于对强度有一定要求的场合。
以上信息仅供参考，如需了解更多信息，建议咨询专业人士。
铝合金电缆载流量对照表
铝合金电缆载流量对照表
铝合金电缆是一种常用的电力传输设备，其设计规格和载流量对
焊接工艺、铝合金材料的选用以及制造工艺等因素有着很大的影响。
电缆的载流量是指电缆在正常运行状态下所能承受的最大电流强度，
是一个重要的参数，需要十分注意。
下面是一个铝合金电缆的载流量参考表：
电缆截面积（平方毫米） | 载流量（安培）
------------------------|--------------
10 | 38
16 | 53
25 | 74
35 | 96
50 | 125
70 | 165
95 | 207
120 | 250
150 | 294
185 | 336
240 | 408
300 | 469
需要注意的是，这里给出的载流量表只是作为参考值。
实际使用中，还需要注意电缆的运行环境、使用情况以及安装方式等因素，以
确保电缆的安全性能和可靠性能。
此外，如果需要使用更高的载流量，也需要使用更大电缆截面，或者通过并联多根电缆的方式进行扩容。
总之，铝合金电缆是重要的电力传输设备，在使用过程中需要注
意其载流量和其他相关参数，以确保电缆系统的安全、稳定运行。
铝合金电缆标准
铠装铝合金带
电缆外径
单位重量kg/km
mm2
mm
mm
mm
厚度mm
宽度 mm
重叠率
铠装外径
mm
8000铝
XLPE
PP填充绳
聚丙烯包带
铝合金带
PVC外护套
YJVH60
YJLH62
5×10
3.8
0.7
5.2
0.50
12.50
0.33
26.40
28.40
137.1
45.6
18.6
12.6
130.1
绝缘外径mm
厚度mm
宽度 mm
重叠率
铠装外径
mm
8000铝
XLPE
PP填充绳
聚丙烯包带
铝合金带
PVC外护套
YJH60
YJLH62
4×16+10
4.8
0.7
6.2
0.50
12.50
0.33
28.56
32.16
201.3
53.6
25.3
14.5
122.5
240.2
417.2
657.4
4×25+10
6
0.9
3×240
18.4
1.7
24.2
0.7
19
0.33
66.63
73.29
1897.4
296.9
57.9
45.7
100.4
1024.7
2398.25
3423.0
3×300
20.6
1.8
27.8
0.8
25
0.33
铝合金电缆和铜、铝电缆--载流量相当时性能对照表
铝合金电缆和铜、铝电缆性能对照表
型号
YJV4×150
YJLV4×240
合金电缆4×240
材质
Cu
Al
Al、Mn、Cu、Mg、Ti、Cr、Zn、Fe、Si
电缆直径
47.2mm
59.87mm
59.1mm
设计使用年限
=30年 聚乙烯
=30年 聚乙烯
=40年 交联聚乙烯
0.29
0.29
相同
抗拉强度
优
差
优
防腐性能
优
差
优
反弹性能
高
高
比铜电缆低40%
优于铜电缆
406Amp
419Amp
418Amp
相同
等级
普通
普通
低烟无卤、阻燃A类
电缆总重量
6605(kg/km)
4290(kg/km)
3545(kg/km)
经济性能
需要加装外铠、桥架、穿管
更多的安装时间，更多的安装人力等
需要加装外铠、桥架、穿管
重量轻、高效安装、无需外铠、无需桥架、节约时间、节约人力
电压降
0.29
给客户提供的是
产品（电缆）
产品（电缆）
系统标准的解决方案：
电缆+专用端子+专用安装工具+工程师的现场安装指导
铠装
非自锁型铠装
非自锁型铠装
高柔韧性自锁铠装
减少施工难度、降低人力成本
弯曲半径
=15d
=1பைடு நூலகம்d
=7d
抗疲劳强度
优
差
比铜电缆高25%
优于铜电缆
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铝合金电缆型号有哪些？
1、国内常见铝合金电缆型号：
YJHLV；
YJHLV8；
YJHLV82；
YJHLV22；
另外国内常见的还有YJHLV83。
2、国外的铝合金电缆型号：
AC90、ACWU90、SER、SEU、RW90、RWU90、MC、UD-1350、UD-8000、MHF、XHHW-2等等型号。
补充说明：
YJHLV(TC90)型铝合金电缆，即：交联聚乙烯绝缘聚氯乙烯护套铝合金电力电缆，是一种非铠装合金电缆；
YJHLV8(AC90)型铝合金电缆，即：交联聚乙烯绝缘铝合金带连锁铠装铝合金电力电缆，是一种灵活的自锁铝铠装合金电缆；
YJHLV82(ACWU90)型铝合金电缆，即：交联聚乙烯绝缘铝合金带连锁铠装聚氯乙烯护套铝合金电力电缆，是一种灵活的自锁铝铠装护套合金电缆；
YJHLV22型铝合金电缆，即：交联聚乙烯绝缘钢带铠装聚氯乙烯护套铝合金电力电缆，铠装层使用高强度双钢带铠装；
YJHLY83型铝合金电缆，即：交联聚乙烯绝缘铝合金带连锁铠装聚聚烯烃护套铝合金电力电缆，是一种无卤低烟的自锁铝铠装合金电缆。
