燃气灶结构图与工作原理图解
燃气灶结构图与工作原理图解燃气灶结构图解大全燃气灶具作为厨卫电器产品的几大核心产品之一，售后维修率较其他厨卫电器产品维修率较高，相信很多经销商及用户都会对产品配置有一定的困惑，下面为大家介绍的就是燃气灶具产品的维修构造图，供日常维修及保养参考。
燃气灶工作原理燃气灶在工作时，燃气从进气管进入灶内，经过燃气阀的调节（使用者通过旋钮进行调节）进入炉头中，同时混合一部分空气（这部分空气称之为一次空气），这些混合气体从分火器的火孔中喷出同时被点火装置点燃形成火焰（燃烧时所需的空气称之为二次空气），这些火焰被用来加热置于锅支架上的炊具。
1：喷嘴2：吸气收缩管3：混合管4：扩压管1嵌入式燃气灶部件图解：注：其中嵌入式燃气灶也分为直插式和走管式灶：2台式燃气灶部件图解：台式灶内部结构图注：灶具的风门位置与作用用手托起灶具，在燃烧器与喷嘴连接处有两个带手柄状的铁片，其中一个调节中心火，另一个调节外环火；他们均通过弹簧紧贴在燃烧器上，轻轻拨动手柄可以调节进风孔的大小，从而改变火焰的状态。
当出现燃烧情况不理想时，如黄焰、离焰过大或过小时，或出现燃烧噪音、回火等现象时，通过调节风门处进风量的大小便可达到较理想的燃烧状况。
燃气灶重要零部件功能进气管：起连接气源与燃气阀的作用；2、阀体：负责开启或切断燃烧器的气源，负责开启或关闭点火装置，负责调节燃烧器输出功率的大小。
3、炉头：主要作用是充分将燃气与一次空气混合并且通过调风板调节空气与燃气的混合比。
4、火盖：将混合气均匀的分配到各个火孔上使燃烧器能够均匀的加热炊具；5、点火装置：主要功能是点燃燃烧器（点火方式一般分为两种：压电式和脉冲式，前者多用于台式灶后者多用于嵌入式灶）6 、熄火保护装置：是防止在燃气灶在意外熄火时发生燃气泄漏事故的装置。
（其中分为热感应熄火保护和离子感应熄火保护）a. 离子感应熄火保护：火焰高温产生离子流，在火盖、点火针之间形成一个电流信号，电磁阀开阀，当感应针没有火焰烧着时，电信号中断，电磁阀闭阀。

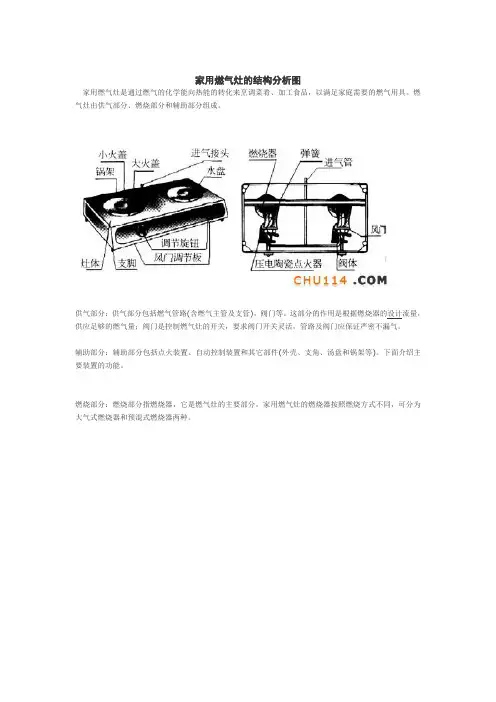

家用燃气灶的结构分析图
家用燃气灶的结构分析图
家用燃气灶是通过燃气的化学能向热能的转化来烹调菜肴、加工食品，以满足家庭需要的燃气用具。
燃气灶由供气部分、燃烧部分和辅助部分组成。
供应足够的燃气量；阀门是控制燃气灶的开关，要求阀门开关灵活，管路及阀门应保证严密不漏气。
辅助部分：辅助部分包括点火装置、自动控制装置和其它部件(外壳、支角、汤盘和锅架等)。
下面介绍主要装置的功能。
燃烧部分：燃烧部分指燃烧器，它是燃气灶的主要部分。
家用燃气灶的燃烧器按照燃烧方式不同，可分为大气式燃烧器和预混式燃烧器两种。
农村柴火土灶砌砖过程农村砌造省柴灶的方法和图纸
农村柴⽕⼟灶砌砖过程农村砌造省柴灶的⽅法和图纸农村砌造省柴灶的⽅法和图纸2014-01-11 18:00阅读：59,507砌造省柴灶的⽅法和图纸农村省柴节煤灶的构造农村省柴灶是指针对农村⼴泛利⽤柴草、秸秆进⾏直接燃烧的状况，利⽤燃烧学和热⼒学的原理，进⾏科学设计⽽建造或者制造出的适⽤于农村炊事、取暖等⽣活领域的⽤能设备。
顾名思义，它是相对于农村传统的旧式炉、灶、炕⽽⾔的。
省柴灶优化了灶膛、锅壁与灶膛之间相对距离与吊⽕⾼度、烟道和通风等的设计，并增设保温措施和余热利⽤装置，以达到热效率20％以上的要求。
不仅改⾰了内部结构，提⾼了效率，减少了排放，⽽且卫⽣、⽅便、安全。
⼀、省柴灶的类型我国农村，各地根据当地的⽣活习惯、传统⽂化和经济条件，有许多种类型的省柴灶。
省柴灶按不同的标准可分为以下⼏类：按照建造⽅式，可分为⼿⼯砌筑灶和商品化灶；商品化⼀般带热⽔，有⽔箱、烟管。
按通风助燃⽅式，可分为⾃拉风灶和强制通风灶(带风箱或风机)。
按烟囱和灶门相对位置的不同，可分为前拉风灶(即烟囱⼝和灶门在同侧)(和后拉风灶即烟囱⼝和灶门在对侧)。
按锅的数⽬，分为单、双、多锅灶。
按燃料的不同，分为硬柴灶和软柴灶。
⼆、省柴节煤灶的技术要点农村省柴节煤灶应遵循以下设计原则。
⼀是具有优良的炊事功能，⼆是排⼊室内的污染物最少，三是要能够适应多种嫩料并且省柴节煤，四是结构适应使⽤习惯，美观、卫⽣和安全，五是北⽅寒冷地区应有余热为室内空间加热，六是投资少⽽结构耐久。
1．技术路线(⼯艺流程)为了提⾼柴灶的热效率，尽量减少热损失，以便达到省柴、省时的⽬的，就必须弄清楚燃料在柴灶内燃烧过程中所产⽣的各种热量的具体去向，并有针对性地进⾏改造。
根据柴灶的结构和特点，柴灶的热损失主要有排烟热损失、化学及机械不完全燃烧热损失、灰渣带⾛的热损失以及灶体、锅体的蓄热等。
从灶型的结构⽅⾯来看，⽼式柴灶结构不合理，燃烧不完全，保温性能差，热损失⼤，所以热效率低。
高效预制组装架空炕连灶技术
高效预制组装架空炕连灶技术第三集省柴节煤灶的特点和砌筑技术收藏人：chendaoxing3001 2013-02-201、主持人：省柴节煤灶应达到哪些效果？专家：架空炕所砌的省柴节煤灶必须达到以下三方面的效果：①、节能效果。
架空炕连体的省柴节煤灶年可节省柴草1400千克，折标准煤0.7吨，灶的热效率可以达到30%以上；②、使用效果。
省柴节煤灶不仅达到了好烧、起火快、灶保温，同时，又由于灶底部是采用缩进去的砌筑形式，所以用户在炊事操作时不碰脚，做到美观又实用；③、美观效果。
架空炕在砌筑省柴节煤灶时，要求布局要按用户实际需求设计。
比如：在省柴节煤灶的旁侧设计水泥水缸、厨柜、菜板台等，都将与灶体综合考虑；然后再镶上白瓷砖达到了美观大方、使用方便。
2、主持人：省柴节煤灶应具备哪些结构？砌筑前应准备哪些材料？专家：架空炕所砌的省柴节煤灶应具备灶下通风道、炉箅子、添柴（煤）口、铁炉门、灶内拦火墙、排烟口（灶喉眼）等结构。
灶体是用红砖材料砌筑而成，是农村家庭生活炊事的主要设施。
省柴节煤灶在砌筑前应准备以下材料：根据人口和家庭需要选择好几印的大锅；购买铁锅时要选锅沿厚、锅底薄而匀、锅脐小而平的使用效果才好。
同时，还需要铁灶门1个，铁炉箅1个。
砌筑材料：准备325#水泥二袋，红砖150～200块，粗中砂0.5立方米，套灶膛用的粘土0.2立方米，细炉渣灰等。
有条件的家庭还需准备好镶锅台面的瓷砖。
待这些物资备齐后，即可找技工按照架空炕省柴节煤灶的设计图纸施工。
3、主持人：省柴节煤灶位置应如何确定？专家：省柴节煤灶的灶体位置应根据使用锅的大小、间墙进烟口的位置及厨房布局要求综合考虑确定。
原间墙留的灶喉眼如果尺寸大小、高低都不合适，要首先进行修整。
砌前要先量好铁锅的直径尺寸，要求大锅与间墙或其它靠近的墙体必须保持100毫米以上的距离，然后就可考虑要砌通风道的位置。
灶体的外型放线，灶体位置确定的好差会直接影响到燃烧效果、使用效果和美观效果。
省柴灶建造技术
省柴灶建造技术作者: gmhzxy 点击率: 1068一、省柴灶的外部施工省柴灶与旧式柴灶相比，特点是省燃料、省时间、使用方便、安全卫生。
省柴灶包括手工砌筑灶和商品化灶。
按炉灶通风助燃方式，可分为自拉风灶和强制通风灶；按炉灶烟囱和灶门相对位置的不同，可分为前拉风灶和后拉风灶；按炉灶锅的数目分为单、双、多锅灶。
省柴灶手工砌筑外部施工的第一步是砌灶体。
灶体内径大小可以这样确定：燃烧室的内径加上燃烧室结构的双边厚度，再加上保温层厚度，三项之和就是灶体的内径尺寸。
灶体外表应做得整齐、面平，以利于粉刷。
第二步是砌灶门。
灶门的作用是添加燃料和观察燃烧情况，其位置应低于出烟口3～4厘米，若高于出烟口，就会出现燎烟现象。
灶门高12厘米，宽14厘米，烧草的灶门可大一些，烧煤的灶门可小一些。
灶门上应安装活动的带有观察孔的挡板。
第三步是砌灶台。
通常把灶台突出灶身4～8厘米，做成“滴水边”，既方便使用，又美化灶形。
砌灶台时还要注意内口留出3～4厘米，以便做锅边。
第四步是抹锅边。
锅边是紧贴和托起铁锅的结构，常用硬泥或混合泥做成。
一般大锅的锅边厚度为25～30厘米，中锅边为20～25厘米，小锅、特小锅15～20厘米。
抹锅边时，应边抹边用锅试，力求抹严、不跑气；锅沿超出灶面的高度要控制在3厘米以内，以便增大锅的受热面积。
第五步是砌烟囱。
烟囱具有一定的抽力，可以保证燃烧室内进入充足的空气，并将燃烧过程中产生的废气排到大气中。
户用炉灶的烟囱高度在3米左右，出口内径为12～18厘米。
在烟囱的适当位置上要设置闸板，以控制调节烟囱的抽风量，在烟囱的基部要留掏灰孔。
如果采用预制结构烟囱，内径不得小于16厘米。
烟囱应高出屋脊0.5米。
第六步是粉刷。
粉刷要在炉灶测试合格以后进行，灶台面、出烟口等部位最好使用1∶3的水泥砂浆粉刷。
灶台面如粘瓷砖，应在灶的各种性能达到技术要求且灶体阴干后进行。
二、省柴（煤）灶的内部施工灶的内部施工各步骤往往相伴进行，这里主要是为了叙述方便将它们分开。

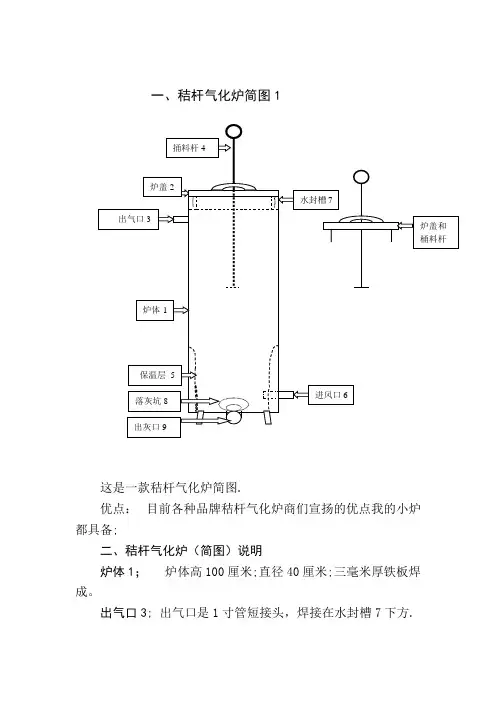

上下吸式生物质燃气炉技术图纸讲解
这是一款秸杆气化炉简图.优点：目前各种品牌秸杆气化炉商们宣扬的优点我的小炉都具备;二、秸杆气化炉（简图）说明炉体1；炉体高100厘米;直径40厘米;三毫米厚铁板焊成。
出气口3;出气口是1寸管短接头，焊接在水封槽7下方.捅料杆4；用8毫米x 70厘米钢筋做成T字型。
保温层5; 用保温材料做5厘米厚’30厘米高的保温层，如无保温材料,用普通泥土做也行, 我就是用普通泥土做的.进风口6；是一段13厘米长的1寸管，焊在离炉底5厘米的地方，伸进炉壁内8厘米，炉壁外留5厘米.水封槽7；在炉体上口内环做5厘米深,3厘米宽的槽,使用时里面装满水.落灰坑8;在炉底下方做一个15厘米直径，5厘米深的坑。
出灰口9；是一段5厘米粗的管子.三、制作要点:1；因炉内压力不大炉盖用水密封，这样开启方便，密封也好,(类似南方广大农村淹菜用水密封的坛子口,三木.飞马。
火距。
小康等产品也都是这样用水密封的。
）2；设捅料杆的作用，因炉内底料烧空后上部燃料不会自动落下，这时用捅料杆捅一下让上部燃料落下不至于终断制气.（很多集中供气的大型秸杆气化炉也存再燃烧驾空问题，也是用人工捅才能落料.)3；进风口6应装在离炉底10厘米以下的地方,若离炉底过高则产气不好或不产气.(也就是说炉内不能装炉篦子和留专门灰渣层）.4；做一个落灰坑8，可以降低出灰口的加工工艺，不需要加工丝扣，随便扣个盖就行,使用起来方便。
5; 安装时进风口6和鼓风机之间应装一个阀门,停止工作时先关闭阀门再关闭鼓风机。
这样可以防止回火.这点很重要。
注》1：炉具不需装炉篦子；2：进风口6应装在离炉底10厘米以下的地方,若离炉底过高则产气不好或不产气，进风口是一段13厘米长的1寸铁管；3:落灰坑就是个凹下去的坑，大小要求不严，有无不引响产气；4: 不必用喷嘴，以前三木炉子早期产品有使用，现在也不用了，缺点是易堵塞,需要经长更换。
四、秸杆气化炉简图2（这是更详细秸杆气化炉简图）五、以下是上吸式小型秸秆气化炉照片外观图俯瞰图全用碎料时的燃烧效果图六、以下是某厂家生产的炉体的各主要部件，均由生铁铸造而成;上封盖水封槽储料桶底座环保气化炉结构图七、气化炉的燃料应用范围：秸杆、松树叶、玉米杆、玉米芯、高粱杆、豆杆、枯树叶、杂草、花生壳、锯沫、刨花等一切可燃植物。
柴火灶的原理设计
柴火灶的原理设计柴火灶的工作原理和设计可以从以下几个方面进行阐述:一、柴火灶的工作原理柴火灶利用木柴等固体燃料的燃烧释放的热量进行加热和炊事。
其主要原理是通过燃烧室内的燃料烧结温度高达700-800C,大量放热,再通过热辐射、热对流和热传导的方式,将热量传递给锅内的食物并将其加热。
二、柴火灶的结构设计柴火灶主要由炉身、炉门、炉膛、排烟管、炉栅等部分组成。
炉身采用耐火材料制成,包裹着燃料燃烧的空间。
炉门用于放入燃料。
炉膛内可放置炉栅,支撑燃料并形成空气流通通道。
排烟管将燃烧产生的废气导出。
栅门调节着烟气流过燃料床的路线。
三、提高热效率的设计方法1.采用锅体与燃烧室联合结构,直接传热,减少损失。
2.加装反射拱形墙,利用反射将辐射热反馈给燃料。
3.选用热导率高的材料,提高传热效率。
4.设置移动炉栅,加强热对流。
5.优化燃烧室和排烟管内部结构,减少烟气残余热量流失。
6.合理设计燃料填料情况,使燃料得到充分的空气混合与燃烧。
四、使用可燃气体提高热效率1.在燃料上喷洒或引入可燃气体,如乙炔、甲烷等,可显著提高炉膛内燃烧温度。
2.引入的可燃气体与空气混合后可在燃料上方形成钝化燃烧,减少热量直接随烟气排出,提高传热效率。
3.可燃气体燃烧可以补偿木柴燃烧的不足,使热效率大大提高。
五、添加催化剂促进燃烧在燃料中添加催化剂,可以加速燃料的氧化反应过程,使燃料燃烧更充分,减少未燃烧碳氢化合物的残留,提高热效率。
六、设置余热回收系统在排烟管设置回热装置,利用烟气中的剩余热量进一步对食物或水进行加热,可以进一步提高热效率。
综上所述,这些都是设计高效柴火灶的主要技术方法和设计原则。
通过科学的设计可以大大提高柴火灶的热利用效率。
东北火炕结构图
东北火炕结构图北方用土或砖砌成的、睡眠时为了抵御寒冷的睡眠器具叫“火炕”。
“火炕”的缺点：浪费有效资源（产热时消耗的木材等）；不环保（燃烧时产生对人和环境都有影响的污染物）；供热劳动强度大（人工操作）；温度控制不易把握；应用范围不广（只限农村地区）等。
烧火炕时需要灶台，火炕不好烧，毛病大多会出现在灶台。
我国传统的老式灶具有一不、二高、三大、四无的弊病：一不：通风不合理。
旧式灶没有通风道（落灰炕），只靠添柴口通风，从添柴口进入的空气不能直接通过燃料层与燃料调合均匀，所以，燃料不能充分燃烧。
同时，从添柴口进来大量的冷空气在经过燃料表面时又降低了灶内温度，带走了一部分热量，使得一些可燃气体和碳不能充分氧化。
常言道：“灶下不通风，柴草必夹生；要想燃烧好，就得挑着烧”。
二高：锅台高，吊火高。
旧式灶只考虑做饭方便和添柴省力，而没注意燃料的燃烧和节约。
无论锅用的锅台都搭得很高，锅脐与地面的距离很大，使火焰不能充分接触锅底，大量的热能都流失掉了。
这种灶开锅慢，做饭时间长，正是“锅台高于炕，烟气往回呛；吊火距离高，柴草成堆烧”。
三大：添柴口大、灶膛大、进烟口大（灶喉眼）。
旧式灶由于这“三大”使灶内火焰不集中，火苗发红、灶膛温度低。
灶内又没有挡火圈，柴草着火就奔向灶喉眼，火苗成一条斜线，火焰在灶膛里停留时间较短，增大了燃烧热能辐射损失，使一部分热量从灶门和进烟口白白的跑掉了。
四无：无炉篦、无炉门、无挡火圈，无灶眼插板。
旧式灶由于无炉篦使灶内通风效果不好，燃料不能充分燃烧，出现燃烧不尽和闷碳的现象。
由于添柴口无炉门，大量的冷空气从炉门进入灶内，降低了灶内温度，影响了燃烧效果，增大了散热损失。
由于灶膛内无挡火圈，使灶内的火焰和高温烟气在灶内停留的时间短，火焰奔向灶喉眼不能充分接触锅底，锅底的受热面积小，做饭慢，时间长，费燃料。
由于旧式灶没有灶喉眼插板，因此造成灶喉眼烟道留的小了，没风天时抽力小，烟气就排不出去、出现燎烟、压烟和不爱起火；灶喉眼烟道留的大了，在有风天时，炕内抽力大，烟火又都抽进炕内，出现不爱开锅，做饭慢等现象。
