初中物理 电与磁 中考精选试题含答案
一、填空题1．2016年5月，长沙市开通了商业运营磁悬浮列车线路。
其所用的磁体大多是通有强大电流的电磁铁，利用______同名______(选填“同名”或“异名”)磁极相互排斥的原理，减小了车轮与轨道之间的摩擦力。
2．指南针能指南北，说明地球周围存在______磁场______；指南针静止时，北极所指的方向是地理的______北______极附近。
3．如图所示，通电螺线管附近的小磁针处于静止状态，此时它的A端是______N______(选填“N”或“S”)极，电源的a端是______正______(选填“正”或“负”)极。
滑动变阻器的滑片向右调节，则通电螺线管的磁性变______强______(选填“强”或“弱”)。
4．如图为动圈式话筒的构造示意图。
对着话筒说话时，声音使膜片振动，带动线圈在磁场中振动，把线圈两端的导线接入扩音机，就能通过扬声器听到说话的声音。
这种话筒应用的原理是______电磁感应现象______。
[解析]线圈在磁场中的振动，实际上是线圈在做切割磁感线运动，从而产生感应电流，我们就能通过扬声器听到说话的声音。
这种话筒应用的原理是电磁感应现象。
5．今年5月初，长沙磁悬浮列车开始试运营，磁悬浮列车是在车厢和铁轨上分别安放磁体，并使它们的同名磁极相互______排斥______，列车能够在铁轨上方几厘米的高度上飞驰，避免了来自车轮与轨道之间的摩擦。
小张同学乘坐列车时看见两旁的树木迅速向南退去，则列车相对地面正在向______北______行驶。
6．磁场对通电导线有力的作用，其方向与电流方向和______磁场______方向有关；发电机利用了______电磁感应______的原理发电，将机械能转化为电能。
二、选择题7．下列关于磁场的描述，正确的是( B )A．磁感线是磁场中真实存在的曲线B．磁体间的吸引或排斥作用是通过磁场实现的C．磁体周围的磁感线从磁体S极发出，回到磁体N极D．地磁的N极在地理北极附近，地磁的S极在地理的南极附近8．下列说法正确的是( C )A．地磁南极就是地理南极B．磁感线在磁体周围真实存在C．奥斯特实验说明通电导线周围存在磁场D．电动机是利用电磁感应现象制成的9．如图所示的四个装置可以用来研究有关物理现象或说明有关原理，下列表述正确的是( B )A．图①研究电磁感应现象B．图②研究电磁铁磁性强弱与线圈匝数的关系C．图③说明电动机原理D．图④说明发电机原理[解析]图①是奥斯特实验，即演示电流的磁效应的实验装置，故A项错误；图②是演示电磁铁中磁性强弱与线圈匝数的关系的实验装置，故B项正确；图③是研究电磁感应现象的实验装置，是发电机原理，故C项错误。
图④是演示磁场对电流作用的实验装置，是电动机的原理，故D项错误。
10．(2016·遂宁)如图，下列关于电磁现象的表述不正确的是( C )A．甲图闭合开关，线圈转动，说明磁场对电流有力的作用B．乙图给导线通电，导线附近磁针发生偏转，说明电流周围存在磁场C．丙图闭合电路的部分导体ab在磁场中上下运动，灵敏电流计指针一定会偏转D．丁图用橡胶棒接触验电器金属球，金属箔片张开，说明橡胶棒带电11．如图所示，四个实验装置。
下列说法正确的是( B ),A.简单电动机装置示意图),B.流过自制电磁铁的电流越大，磁性越强) ,C.闭合开关后导线ab运动是机械能转化为电能) ,D.电流的磁效应现象是法拉第发现的)[解析]A项装置为电磁感应现象，是发电机原理图，与文字所描述不符，故A项错误；B项装置为探究电磁铁磁性强弱实验，流过线圈电流越大则磁性越强，故B项正确；C项装置为电动机原理图，电动机是电能转化为动能的装置，与文字所描述不符，故C项错误；D项装置为奥斯特实验，是研究电流磁效应的装置，电流磁效应是奥斯特发现的，不是法拉第，故D项错误。
12．如图所示的几种器件，工作时应用了电磁感应现象的是( C ),A.电铃) ,B.电风扇),C.风力发电机) ,D.门吸)[解析]电铃是利用电流的磁效应来工作的，故A 项错误；电风扇的主要部件是电动机，利用通电导体在磁场中受力的原理工作的，故B项错误；风力发电机是利用电磁感应现象原理制成的，故C项正确；门吸是利用磁体能够吸引铁、钴、镍等的性质制成的，故D项错误。
三、作图、简答题与计算题13．通电螺线管下方自由转动的小磁针静止后如图所示，请在图中标出螺线管的N、S极和螺线管中的电流方向。
14．请标出图中小磁针的N极。
四、实验与探究题15．为了探究电磁铁的磁性强弱跟哪些因素有关，小明同学用漆包线(表面涂有绝缘漆的导线)在大铁钉上绕若干匝，制成简单的电磁铁，如图所示。
用此装置去吸引大头针，甲、乙、丙、丁为实验中观察到的四种情况。
(1)实验中通过电磁铁______吸引大头针数目的多少______判断电磁铁磁性的强弱，这一方法体现了转换的思想。
(2)比较______乙、丙______两图可知：线圈匝数相同时，电流越大磁性越强。
(3)根据图丁可以得出的结论是______电流一定时，匝数越多，磁性越强______。
16．在探究产生感应电流的条件时，小东采用了如图所示的实验装置。
闭合开关后，小东左右移动金属棒AB，均未发现电流表的指针发生偏转。
经检查，全部实验器材均无故障且连接无误。
请你猜想电流表指针不偏转的原因是______感应电流太小______，写出检验猜想的方法：______将电流表更换为灵敏电流计，再进行实验______。
17．利用材料A 制造强力磁铁。
(1)加热材料A ，温度一直低于其熔点，一段时间后，A 质量不变、体积减小，此过程中，A 处于______固态______(选填“固态”“液态”或“固液共存态”)，依据公式______ρ=m V______，A 的密度______增大______(选填“增大”“减小”或“不变”)。
(2)如图1所示，A 的每个原子都有N 、S 极，相当于磁性很弱的“小磁铁”，“小磁铁”杂乱无章排列时，A 对外不显磁性，当“小磁铁”按图2所示同向排列时，A 具有磁性(如图3)，强力磁铁不耐高温，高温加热会使磁性消失，从分子热运动的角度解释为什么高温会让强力磁铁磁性消失，______低温时，磁铁内的原子是同向排列的，对外显磁性；高温加热时，原子运动加快，原子排列杂乱无章，对外不显磁性______。
[解析] (1)加热材料A ，由于温度低于其熔点，所以A 处于固态；因为加热后质量不变，体积减小，根据公式ρ=m V知物体的密度增大； (2)低温时，磁铁内的原子是同向排列的，对外显磁性；高温加热时，原子运动加快，原子排列杂乱无章，对外不显磁性。
18．用如图所示的装置可以探究通电螺线管外部磁场的方向。
(1)选用小磁针是为了______显示磁场方向______。
(2)实验过程中，把电池的正负极位置对调，这样操作是为了研究______通电螺线管外部磁场方向______和______电流方向______是否有关。
[解析] (1)因为小磁针放入磁场，小磁针静止时N 极指向和该点磁场方向相同，所以实验中使用小磁针是为了指示磁场方向，从而判断该点的磁场方向；(2)把电池正负极对调，改变了电流方向，闭合开关后，会发现小磁针指示磁场方向改变了，此现象说明磁场方向和电流方向有关。
因此这样操作是为了研究通电螺线管外部磁场方向和电流方向是否有关。
1．科学探究中能够准确表达自己的观点、表述探究的问题很重要，以下是小华和小红对通电螺线管的外部磁场进行探究后的展示与汇报：①我们想知道通电螺线管的外部是否存在磁场？②因此设计了如图甲所示的实验；③闭合开关，发现小磁针发生了偏转；断开开关，小磁针又回到原位；④此现象说明通电螺线管的周围存在磁场；⑤那么通电螺线管外部磁场的分布情况如何？⑥我们在通电螺线管周围的有机玻璃上撒铁屑并轻敲；⑦铁屑的分布情况如图乙所示；⑧由此可知通电螺线管的外部磁场与条形磁体的磁场相似。
根据上述展示与汇报，请你回答以下问题：(填写上面对应的序号)(1)属于提出问题的有______①⑤______；(2)属于进行操作的有______②⑥______；(3)属于进行观察的有______③⑦______；(4)属于得出结论的有______④⑧______。
2．下图是灵敏电流计内部结构示意图，它的工作原理是通电导体在______磁场______中会受到力的作用，指针会发生偏转。
此时如果改变线圈中的电流方向，指针的偏转方向______会______(选填“会”或“不会”)发生改变。
3．下图是一个磁信息阅读器，只要将磁卡刷过，检测头中就会产生感应电流，便能得到相应的信息。
以下电器件中工作原理与此相似的是( C )A．扬声器B．电磁继电器C．发电机D．电铃4．如图所示，A、B弹簧下方分别吊着软铁棒和条形磁铁，闭合开关，将滑动变阻器的滑片逐渐向右移动时，A弹簧的长度将______伸长______，B弹簧的长度将______缩短______。
(选填“伸长”“缩短”或“不变”)5．完成下面的探究性试验：探究导体在磁场中运动时产生感应电流的条件，如图所示，实验时，控制磁场方向相同，改变导体ab的运动方向。
步骤一：导体水平左右运动，如图甲所示，电流计指针______不发生偏转______，这是因为______开关没有闭合______；步骤二：导体竖直上下运动，如图乙所示，电流计指针______不发生偏转______，这是因为______导体没有做切割磁感线运动______；步骤三：导体水平左右运动，如图丙所示，电流计指针偏转，电路中有电流产生。
综合上面实验现象，可以得出感应电流产生的条件是______闭合电路的一部分导体在磁场中做切割磁感线运动______。
6．(不定项选择)如图所示，用来演示电磁感应现象的是( AD )7．(不定项选择)如图所示，能够说明“磁生电”的是( CD )。
2020年全国中考物理试题分类(16)——电和磁(含解析)
2020年全国中考物理试题分类（16）——电和磁一．选择题（共36小题）1．（2020•广西）图为磁悬浮地球仪。
其环形底座内装有金属线圈，通电后相当于电磁铁。
利用通电的金属线图产生磁场与球体中的磁体相互排斥，从而使地球仪悬浮在空中。
环形底座的工作原理是（）A．电磁感应B．电流的磁效应C．电流的热效应D．磁场对电流的作用2．（2020•日照）下列关于磁感线的说法，正确的是（）A．磁感线分布越密的地方，磁场越弱B．磁感线是磁场中真实存在的一些曲线，还可以通过实验来模拟C．磁体周围的磁感线从磁体的S极出发，回到磁体的N极，构成闭合曲线D．磁感线上某一点的切线方向与放在该点的小磁针静止时南极所指的方向相反3．（2020•西藏）如图甲、乙分别是动圈式话筒的实物图和构造示意图，当你对着话筒说话时，声音使膜片振动与膜片相连的线圈也跟着一起振动，线圈处在磁场中。
把线圈两端的导线接入扩音机，就能通过扬声器听到你说话的声音。
以下四幅图中，与动圈式话筒工作原理相同的是（）A．B．C．D．4．（2020•绵阳）绵阳市某初中学校的小明同学，在学校实验室模拟安培1820年在科学院的例会上做的小实验：把螺线管水平悬挂起来，闭合开关，发现螺线管缓慢转动后停了下来，改变螺线管B端的初始指向，重复操作，停止时B端的指向都相同。
模拟实验装置如图所示，闭合开关，螺线管停下来后B端指向（）A．东方B．南方C．西方D．北方5．（2020•莱芜区）如图所示的实验装置可以用来研究（）A．影响通电导线受到的磁场力大小的因素B．影响通电导线受到的磁场力方向的因素C．导线在磁场中怎样运动才能产生感应电流D．影响通电导线周围产生的磁场强弱的因素6．（2020•济南）物理学原理在生产、生活中有着广泛的应用，很多机器、设备都是根据物理学原理制成的。
利用如图所示实验的原理可以制成（）A．发电机B．电动机C．内燃机D．电磁铁7．（2020•鄂尔多斯）商场和超市出口处的报警器由检测天线、检测门、检测器构成。

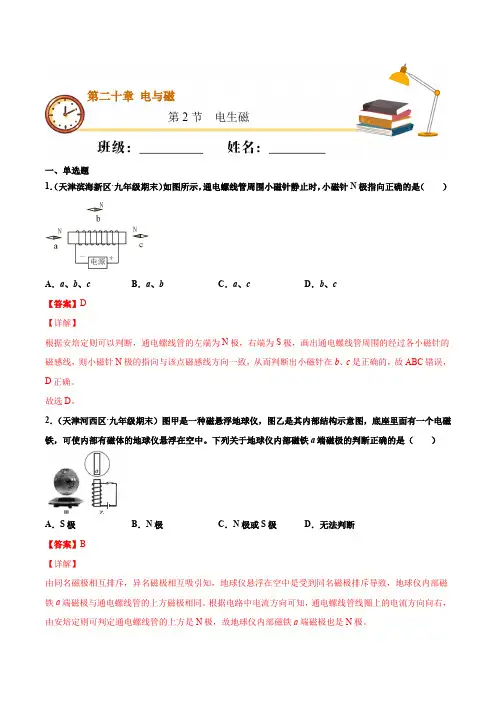

中考物理电生磁(重点练解析版)
第二十章电与磁第2节电生磁一、单选题1．（天津滨海新区·九年级期末）如图所示，通电螺线管周围小磁针静止时，小磁针N极指向正确的是（）A．a、b、c B．a、b C．a、c D．b、c【答案】D【详解】根据安培定则可以判断，通电螺线管的左端为N极，右端为S极，画出通电螺线管周围的经过各小磁针的磁感线，则小磁针N极的指向与该点磁感线方向一致，从而判断出小磁针在b、c是正确的，故ABC错误，D正确。
故选D。
2．（天津河西区·九年级期末）图甲是一种磁悬浮地球仪，图乙是其内部结构示意图，底座里面有一个电磁铁，可使内部有磁体的地球仪悬浮在空中。
下列关于地球仪内部磁铁a端磁极的判断正确的是（）A．S极B．N极C．N极或S极D．无法判断【答案】B【详解】由同名磁极相互排斥，异名磁极相互吸引知，地球仪悬浮在空中是受到同名磁极排斥导致，地球仪内部磁铁a端磁极与通电螺线管的上方磁极相同。
根据电路中电流方向可知，通电螺线管线圈上的电流方向向右，由安培定则可判定通电螺线管的上方是N极，故地球仪内部磁铁a端磁极也是N极。
3．（上海九年级一模）首先发现电流周围存在磁场的物理学家是（）A．安培B．奥斯特C．牛顿D．帕斯卡【答案】B【详解】电流周围存在磁场叫做电流的磁效应，首先发现电流的磁效应的科学家是奥斯特。
故选B。
4．（湖南长沙市·九年级期末）如图所示是奥斯特实验的示意图，以下关于奥斯特实验的分析正确的是（）A．通电导线周围磁场方向由小磁针的指向决定B．小磁针的指针发生偏转说明通电导线产生的磁场对小磁针有力的作用C．移去小磁针后的通电导线周围不存在磁场D．通电导线周围的磁场方向与电流方向无关【答案】B【详解】A．通电导线周围磁场方向由电流的方向决定的，而不是小磁针的指向决定的，故A错误；B．将通电导线放在小磁针上方时，小磁针会发生偏转，说明通电导线产生的磁场对小磁针有力的作用，故B正确；C．移去小磁针后，通电导线周围的磁场依然存在，故C错误；D．通电导线周围的磁场方向与电流方向有关，故D错误。
2022年全国中考物理真题(江苏河南广东四川等)精选汇编专题17 电与磁(解析版)
D．扬声器工作时，带有声音信息的电流通过磁场中的线圈时，线圈受到力的作用而运动，从而带动纸盒运动，利用的原理是通电导体在磁场中受到力的作用，故D符合题意。故选D。
4.（2022·广东广州）放在条形磁体周围的小磁针静止时如图所示，三个小磁针的N极和一个小磁针的S极被涂黑，则S极被涂黑的小磁针是（ ）。
【答案】D。
【解析】闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，即电磁感应现象。
A．电磁铁是利用电流的磁效应工作的，故A不符合题意；
B．电热器是利用电流的热效应工作的，故B不符合题意；
C．电动机是利用通电导体在磁场中受到力的作用来工作的，故C不符合题意；
D．发电机的工作原理是电磁感应现象，故D符合题意。故选D。11.（2022·四川乐山）下列说法正确的是（ ）。
A绿灯亮，红灯不亮B红灯亮，绿灯不亮
C 红灯和绿灯都亮D红灯和绿灯都不亮
【答案】B。
【解析】容器中水的高低相当于控制电路的开关。
当水位没有到达A时，电磁铁没有磁性，此时衔铁与绿灯的触点接触，绿灯亮；
当水位到达A时，控制电路接通，电磁铁有磁性，衔铁就会在磁力吸引的作用下与绿灯的触点断开，与红灯的触点接触使红灯所在电路接通，此时绿灯不亮，红灯亮，故选B。
2.（2022·黄冈、孝感、咸宁）对下列情境的判断正确的是（ ）。
A图甲：改变提升物体受到的重力，动滑轮的机械效率不变；
B图乙：人不接触高压电线就不会触电；
C图丙：拇指所指 那端就是通电螺线管的N极；
D图丁：天宫课堂授课是通过超声波实现天地之间的互动
【答案】C。【解析】A．如图甲所示，动滑轮的机械效率为
(物理)中考物理电与磁解题技巧及经典题型及练习题(含答案)
物理）中考物理电与磁解题技巧及经典题型及练习题 （含答案 ）一、电与磁选择题1．发电机和电动机的发明使人类步入电气化时代，制造电动机所依据的原理是（ ）A. 电磁感应现象B. 电流的周围存在着磁场C. 磁场间的相互作用D. 通电导体在磁场中受到力的作用【答案】 D【解析】 【解答】解：电动机是根据通电导体在磁场中受到力的作用的原理来工作的． 故选 D ．【分析】电动机的工作原理：通电导体在磁场中受到力的作用．发电机的工作原理：电磁 感应现象．2．如图所示是发电机线圈在磁场中转动一圈的过程中经过的四个位置，电路中有感应电流 答案】 D解析】 【解答】甲图和丙图中，线圈与磁感线垂直时，不切割磁感线，不能产生感应电 流， ABC 不符合题意；乙图中 a 导线向下切割磁感线，而丁图 a 导线向上切割磁感线，两图中 a 导线切割磁感线 的方向相反，所以感应电流的方向相反， D 符合题意 .故答案为： D. 【分析】本题考查的是感应电流产生的条件、影响感应电流方向的因素。
解答这类题目的 思路是先明确产生感应电路的条件： ① 闭合电路的一部分导体； ② 导体切割磁感线运动 这两个条件。
3．如图所示是 “探究电磁铁磁性强弱与哪些因素有关 ”的实验，想让电磁铁吸引更多的大头 针，可行的做法是（ ）A. 甲和乙B. 丙和丁C. 甲和丙D. 乙和丁A. 将滑片 P 向 a 端移动 线圈匝数【答案】 A B.将 滑片 P 向 b 端移动 C.用 铜芯替代铁芯 D.减 少 的是（ ）【解析】【解答】A、将滑片P 向 a 端移动，电阻减小，由欧姆定律可知，电路中电流增大，则电磁铁吸引更多的大头针，故 A 正确；B、将滑片P 向 b 端移动，电阻增大，由欧姆定律可知，电路中电流减小，则电磁铁吸引的大头针较少，故 B 错误；C、电磁铁的铁芯需用软磁性材料制成，铜不是磁性材料，故不可以用铜棒代替，故 C 错误D、电磁铁磁性的强弱与线圈的匝数和电流的大小有关，线圈匝数越少，磁性越弱，因此减少线圈匝数，电磁铁吸引的大头针较少，故 D 错误．故选 A 【分析】电磁铁磁性的强弱与线圈的匝数和电流的大小有关，电磁铁吸引的大头针数码越多，电磁铁的磁性越强．4．如图为通电螺线管磁场强弱演示仪的示意图（导线电阻不计），由图可知：A. 当开关S接a点时，仪表指针向右偏转B. 当开关S接 a 点接滑片P向下移动时，仪表示数变小C. 保持滑片P的位置不变，开关S由 a 点换到 b 点，仪表示数变大D. 若将电源正负极对调，仪表指针偏转方向不变【答案】C【解析】【解答】解：A、由安培定则可知，通电螺线管的右端为N 极，根据同名磁极相互排斥可知，仪表指针向左偏转，故 A 错误；B、当开关S接a点接滑片P向下移动时，变阻器接入电路的电阻减小，电流增大，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故 B 错误；C、保持滑片P的位置不变，开关S由a点换到 b 点，线圈匝数增加，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故 C 正确；D、若将电源正负极对调，电流方向改变，磁场方向改变，仪表指针偏转方向改变，故D 错误．故选C．【分析】（1）由安培定则判断通电螺线管的南北极和磁极间的相互作用判断仪表指针向的偏转；、（2）根据滑动变阻器的移动方向判断通电螺线管的磁性变化，判断仪表示数变化；（3）通电螺线管磁性的强弱与电流的大小、线圈的匝数、有无铁芯；（4）通电导体在磁场受力的方向与电流的方向、磁场方向有关．5．如图所示的用电器中，利用电动机工作的是（）B. 电灯【答案】A【解析】【解答】解：A、电风扇核心部件是电动机，工作时主要把电能转化为机械能，是利用通电导体在磁场中受力运动制成的，故 A 正确；B、电灯工作时，主要把电能转化为内能，使灯丝温度升高达到白炽状态而发光，是利用电流的热效应工作的，故 B 错误；CD、电热水壶、电饭锅工作时，都把电能转化为内能，是利用电流的热效应工作的，故CD 错误．故选A．【分析】电动机是利用通电导体在磁场中受力运动制成的，在选项中找出反映这个原理的即可．6．下列有关电和磁的说法正确的是（）A. 奥斯持发现了电流的磁效应B磁. 体周围的磁场既看不见也摸不着，所以是不存在的C. 电动机是根据电磁感应原理制成的D. 电磁铁磁性的强弱只与线圈中电流的大小有关【答案】A【解析】【解答】解：A、奥斯特发现了电流的磁效应，故A 正确；B、磁体周围的磁场虽然看不见也摸不着，但的确存在，故 B 错误；C、电磁感应现象是发电机的制作原理，而电动机的制作原理是通电线圈在磁场中受力转动，故C 错误；D、电磁铁的磁性强弱与电流的强弱和线圈的匝数有关，故 D 错误．故选A．【分析】（1）奥斯特发现了电流的磁效应；（2）磁场看不见、摸不着但的确存在；（3）电动机工作原理是通电线圈在磁场中受力转动；（4）电磁铁的磁性强弱与电流的强弱和线圈的匝数有关．7．下列教材中的探究实验，不需要控制电流一定的是（ ）A. 探究导体电阻与长度的关系B. 探究通电导体产生的热量与电阻的关系C. 探究电功与电压的关系D. 探究电磁铁磁性强弱与线圈匝数的关系【答案】 A【解析】 【解答】解： A 、电阻与导体的长度、材料、横截面积和温度有关，与电流大小 无关，探究与长度的关系，不用控制电流一定， A 正确；B 、由 Q=I 2Rt 可知，通电导体产生的热量与电路中的电流、导体的电阻和通电时间有关， 要探究热量与电阻的关系，需控制电流和通电时间一定， B 错误；C 、由 W=UIt 可知，要探究电功与电压的关系，需使电流和通电时间一定， C 错误；D 、电磁铁磁性强弱与电流大小和线圈匝数有关，要探究电磁铁磁性强弱与线圈匝数的关 系，需控制电路中的电流相同， D 错误．故选 A ． 【分析】若所探究的物理量与电流及其他因素有关，探究过程中需控制电流一定，根据各 项分析即可得出结论．8．甲、乙为两个条形磁铁的两个磁极，根据下图所示的小磁针静止时的指向，可以判断【解析】 【解答】解：由磁感线可知两磁极相互排斥，且磁感线均指由磁铁向外，故两磁 极均为 N 极，小磁针所在处磁场向上，故小磁针 S 极在上、 N 极在下。
初三物理电与磁测试题及答案
初三物理电与磁测试题及答案一、选择题1．关于电磁现象，下列说法正确的是（）A. 通电导线周围一定存在磁场B. 磁场是由疏密不同的磁感线组成的C. 改变电流大小，可以改变电动机转动的方向D. 任何导体在磁场中运动时，都能产生感应电流【答案】 A【解析】【解答】解：A、据奥斯特实验可知，通电导线周围一定存在磁场，故A正确；B、磁场是看不到的物质，而磁感线是为描述磁场分布而引入的，磁感线实际上是不存在的，故B错误；C、改变电流的方向可以改变线圈受力的方向，即可以改变电动机转动的方向；而改变电流大小，并不能改变电动机转动的方向，故C错误；D、导体在磁场中如果沿磁场方向运动是不会产生感应电流的，且选项没说明电路是否闭合，故D错误．故选A．【分析】（1）奥斯特实验说明了通电导线周围存在着磁场；（2）磁体周围存在磁场，为了描述磁场的分布物理学上引入了磁感线，实际上磁感线是不存在的；（3）改变电流的方向可以改变线圈受力的方向；（4）产生感应电流的条件：闭合回路中的导体切割磁感线．2．如图所示的四个装置，关于它们的说法正确的是（）A. 图a可用来演示电流的磁效应B. 图b可用来演示电磁感应现象C. 图c可用来演示磁场对电流的作用D. 图d可用来演示电磁铁的磁性强弱与电流大小的关系【答案】 C【解析】【解答】A、该图中没有电源，即电磁感应现象，此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，是发电机的工作原理，A不符合题意；B、该图为奥斯特实验，说明通电导线周围存在着磁场，可用来演示电流的磁效应，B不符合题意；C、该图中有电源，即闭合开关后，磁场中的金属棒就会在磁场中运动，即说明通电直导线在磁场中受到力，C符合题意；D、该图说明电磁铁的磁性强弱与线圈的匝数的多少有关，D不符合题意；故答案为：C。
【分析】探究通电导体在磁场中受力的作用的装置中，有电源，磁体、导线等，当导线中电流相等时，可以探究电磁铁的磁性和线圈匝数的关系.3．电磁炮是一种先进的动能杀伤武器，它是利用磁场对通电导体作用的原理，对金属炮弹进行加速，具有速度快、命中率高等待点。
中考物理真题选及参考答案：安全用电 电与磁
中考物理真题选及参考答案：安全用电电与磁1．(2020·江苏徐州)家庭电路中，当电流过大时会自动切断电路的是( )A．熔断器B．电能表C．进户线D．试电笔2．(2021·湖南益阳)下列关于生活用电的说法正确的是( ) A．我国家庭电路的正常电压是380 VB．电能表必须安装在总开关之后C．高大建筑物上的避雷针必须与大地相连D．有人触电时，保险丝会立即熔断，对人身起到保护作用3．(2021·辽宁大连)下列家庭电路设计中，既满足电灯和换气扇能独立工作，又符合安全用电要求的是( )4．(2022·原创)如图所示的四种情境中，说法错误的是( )A．甲、丙都会触电B．乙不会触电C．丁中站在干燥椅子上的人会触电，站在地面上的人不会触电D．丁中两人都会触电5．(2021·辽宁盘锦)下列有关家庭电路和安全用电的说法，正确的是( )A．电能表是测量电功率的仪表B．电路中发生短路时，空气开关跳闸，切断电路C．家庭电路起火时，应先用水扑灭，再断开电路D．洗衣机的三脚插头的长脚缺损后，仍继续使用6.(2021·四川眉山)如图所示是小军同学家庭电路的一部分。
他闭合开关时螺旋灯泡正常发光，再将电风扇的插头插入插座中时，灯泡突然熄灭，检查时发现保险丝熔断了。
其原因可能是( )A．电风扇断路B．灯泡的灯丝断路C．电风扇的插头短路D．电风扇的电功率很小7.(2021·内蒙古通辽)如图是某家庭电路的一部分，下列说法正确的是( )A．电冰箱接入三孔插座后其外壳与零线相连B．断开开关S时，用试电笔接触A点氖管发光，接触B点氖管不会发光C．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路D．保险丝烧断后可用铜丝代替8．(2021·江苏徐州)家庭电路中，为保证用电器都能独立工作。
各个用电器都是一端接零线，另一端接______线，即这些用电器是______联的。
2023年中考物理一轮复习：电和磁 高频考点练习题(含答案解析)
2023年中考物理一轮复习：电和磁高频考点练习题一、单选题1．（2023春·九年级校联考单元测试）我国的新型某航母将采用自行研制的电磁弹射器，电磁弹射器的弹射车与航母上携带的飞机前轮连接，并处于电磁铁产生的强磁场中，当弹射车内的导体通过强电流时，即可受到强大的推力。
如果想改变推力的方向，下列方法可行的是（）A．只改变电磁铁线圈中的电流方向B．只增加电磁铁线圈的匝数C．只增大电磁铁线圈中的电流D．只增大通过导体的电流2．（2023春·九年级校联考课时练习）如图甲所示是“磁浮地球仪”。
在地球仪中装入条形磁铁，底座中的电磁铁就可将其“漂浮”在空中，其工作原理如图乙所示。
下列判断正确的是（）A．电磁铁的上端为N极B．电源的左端为负极C．其工作原理是同名磁极相互排斥D．滑片P向左移动可增加地球仪“漂浮”的高度3．（2022·河南商丘·统考一模）在实验中，常用胶头滴管吸取药液，下列现象中，“吸”的物理道理与其相同的是（）A．鲜花的香味“吸”引过来很多蝴蝶B．磁铁可以“吸”引大头针等铁制品C．中医理疗拔火罐时，玻璃罐“吸”在皮肤上D．车快速驶过，尘土会被“吸”向车的尾部4．（2023秋·河北衡水·九年级统考期末）闭合开关后，甲、乙两个小磁针静止在上图所示的位置，它们的北极分别是（）第1页共17页A．a端和b端B．b端和d端C．a端和c端D．b端和c端5．（2022秋·黑龙江大庆·九年级校考期末）现代社会我们每天都在和各种各样的“卡片”打交道，饭卡、信用卡、借记卡、打折卡、购物卡等等，我们发现它们的后面都有一块黑色的长方块，这一部分就是记录用户个人信息的区域，它利用磁性原理记录信息，当磁卡在电磁感应线圈附近刷过时，会在线圈内产生感应电流，再通过计算机转变成我们需要的信息，下列与磁卡刷卡时工作原理相同的是（）A．B．C．D．6．（2020·山东济宁·校考模拟预测）电梯为居民出入带来了很大的便利，出于安全考虑，电梯设置有超载自动报警系统，其工作原理如图所示，R1为保护电阻，R2为压敏电阻，其阻值随压力增大而减小。
(物理)中考物理电与磁题20套(带答案)含解析
（物理）中考物理电与磁题20套(带答案)含解析一、电与磁选择题1．如图所示电路中，闭合开关，向某一方向移动滑动变阻器的滑片时，弹簧测力计的示数增大，则（）A. 螺线管上端是S极，滑片P向左移动B. 螺线管上端是S极，滑片P向右移动C. 螺线管上端是N极，滑片P向左移动D. 螺线管上端是N极，滑片P向右移动【答案】C【解析】【解答】解：（1）由图可知，开关闭合后，由安培定则可知，螺线管上端是N 极，滑动变阻器的滑片向左移动时，滑动变阻器连入电路中的电阻变小，则电路中的电流变大，通电螺线管的磁性变强．（2）通电螺线管的磁性变强，对铁块的吸引力变大，弹簧测力计的示数就变大．故选项ABD错误，C正确．故选C．【分析】（1）影响通电螺线管磁性强弱的因素有：电流的大小、线圈的匝数，线圈的匝数一定，电流越大，磁性越强；（2）电磁铁对铁块的吸引力变大时，弹簧测力计的示数变大，吸引了变小时，弹簧测力计的示数变小．2．如图是水位自动报警器的原理示意图，下图四个实验能反映其自动报警原理的是（）A. B. C. D.【答案】 D【解析】【解答】解：当水位达到金属块A时，控制电路接通。
电路中有了电流，电磁铁有磁性，向下吸引衔铁，使动触点与绿灯所在电路的静触点分开，绿灯灭。
与红灯所在电路的静触点接通，导致了红灯所在的电路接通，红灯亮；由此可见：水位自动报警器的原理是通过电磁铁控制工作电路的。
A、条形磁铁的周围存在磁场，A不符合题意；B、是电动机的原理，B不符合题意；C、电磁感应现象，是发动机的原理，C不符合题意；D、是电磁铁的原理，能反映其自动报警原理，D符合题意。
故答案为：D。
【分析】结合电磁铁继电器工作原理和过程分析解答即可.3．对下列实验描述正确的是（）A. 甲：验电器的两片金属箔带同种电荷，由于互相排斥而张开B. 乙：通电导线在磁场中受到力的作用，这是发电机的原理C. 丙：奥斯特实验说明磁能生电D. 丁：闭合开关，只要金属棒运动，电路中就有感应电流产生【答案】 A【解析】【解答】解：A、甲图是验电器，验电器的两片金属箔带同种电荷，由于互相排斥而张开，故A正确；B、乙图说明通电导线在磁场中受到力的作用，这是电动机的原理，故B错误；C、奥斯特实验说明电能产生磁场，故C错误；D、丁图中，闭合开关，金属棒做切割磁感线运动，电路中就有感应电流产生，故D错误；故选A．【分析】（1）验电器是利用同种电荷相互排斥的原理工作的；（2）电动机是利用通电导线在磁场中受力的作用的原理工作的；（3）奥斯特实验说明电能产生磁场；（4）据电磁感应现象的原理分析即可判断；4．下列四种磁体中产生的磁场，其磁场分布与其他三种磁体的磁场分布不同的是（）A. 条形磁铁 B. 地磁场 C. 通电直导线 D. 通电螺线管【答案】C【解析】【解答】解：条形磁铁的中间没有磁性，但在两端磁性最强；地磁场和通电螺线管的磁场特点与条形磁铁磁体的磁场相似；通电直导线磁场的分布就是以通电直导线为圆心的一个个同心圆，越靠近通电直导线，磁性越强，磁场分布就越密．所以通电直导线磁场分布与其他三种磁体的磁场分布不同．故选C．【分析】根据条形磁铁的磁场特点、地磁场的磁场特点、通电直导线的磁场特点和通电螺线管的磁场特点进行比较，得出答案．5．关于电和磁，下列说法正确的是（）A. 电动机的工作原理是磁场对通电导体有力的作用B. 奥斯特发现了电磁感应现象C. 指南针指南北是因为地球周围存在磁场，地磁场的南极在地理的南极附近D. 导体在磁场中运动就一定会产生感应电流【答案】 A【解析】【解答】解：A、电动机是利用了通电导体在磁场中会受到磁场对它的力的作用，A符合题意；B、奥斯特发现了电流磁效应，说明通电导线周围存在磁场，B不符合题意；C、指南针能指南北就是因为受到地磁场的作用，地磁场的南极在地理的北极附近，C不符合题意；D、闭合电路的一部分导体在磁场中做切割磁感线运动，才会产生感应电流，D不符合题意。
初中物理专题20 电与磁有关的中考综合计算题(解析版)
专题20 电与磁有关的中考综合计算题抓住考点学1.欧姆定律及其应用（1）导体中的电流，与导体两端的电压成正比，与导体的电阻成反比。
（2）公式：I=U/R ，式中单位：I→A；U→V；R→Ω。
1安=1伏/欧。
（3）对公式的理解：①公式中的I、U和R必须是在同一段电路中；②I、U和R中已知任意的两个量就可求另一个量；③计算时单位要统一。
（4）欧姆定律的应用①同一个电阻，阻值不变，与电流和电压无关, 但加在这个电阻两端的电压增大时，通过的电流也增大。
②当电压不变时，电阻越大，则通过的电流就越小。
③当电流一定时，电阻越大，则电阻两端的电压就越大。
2．电磁继电器：实质上是一个利用电磁铁来控制电路的开关。
它的作用可实现远距离操作，利用低电压、弱电流来控制高电压、强电流。
还可实现自动控制。
根据考点考【例题1】（2019四川内江）如图甲所示，是某科技小组的同学们设计的恒温箱电路图，它包括工作电路和控制电路两部分，用于获得高于室温、控制在定范围内的“恒温”。
工作电路中的加热器正常工作时的电功率为1.0kW；控制电路中的电阻R'为滑动变阻器，R为置于恒温箱内的热敏电阻，它的阻值随温度变化的关系如图乙所示，继电器的电阻R0为10Ω．当控制电路的电流达到0.04A时，继电器的衔铁被吸合；当控制电路中的电流减小到0.024A时，衔铁被释放，则：（1）正常工作时，加热器的电阻值是多少？（2）当滑动变阻器R为390Ω时，恒温箱内可获得的最高温度为150℃，如果需要将恒温箱内的温度控制在最低温度为50℃那么，R′的阻值为多大？【例题2】（2019内蒙古巴彦淖尔市）如图所示是某温控装置的简化电路图，工作电路由电压为220V的电源和阻值R＝88Ω的电热丝组成；控制电路由电源、电磁铁（线圈电阻R0＝20Ω）、开关、滑动变阻器R2（取值范围0～80Ω）和热敏电阻R1组成；R1阻值随温度变化的关系如下表所示，当控制电路电流I≥50mA时，衔铁被吸合切断工作电路；当控制电路电流I≤40mA时，衔铁被释放接通工作电路。
中考物理《电与磁——实验探究》专项练习题及答案
中考物理《电与磁——实验探究》专项练习题及答案一．实验探究题（共15小题）1．如图所示是“探究影响通电螺线管磁性强弱的因素”的实验装置。
（1）正确连接好电路，闭合开关，调节滑片位置，电流表的指针如图所示，则电流表的示数为A，此时通电螺线管的下端是（选填“N”或“S”）极。
（2）下列操作不能改变通电螺线管磁性强弱的是（选填字母）。
A.抽去铁芯B.电源两极对调C.减少线圈的匝数2．在“探究通电螺线管外部磁场的分布”的实验中：（1）开关闭合后，小磁针的指向如图所示，说明通电螺线管外部的磁场与磁体的磁场相似；图中螺线管的端是N极，电源的端是正极。
（2）将电源正、负极对调，小磁针的指向改变了，说明通电螺线管的磁场方向与方向有关。
（3）为了增强通电螺线管的磁场，可采取的有效措施是。
（答一条即可）3．“研究电磁感应现象”的实验装置如图。
（1）实验中通过观察来判断电路中是否有感应电流。
（2）使导体AB在蹄形磁体中上下竖直运动，灵敏电流计指针偏转；使导体AB斜向上或斜向下运动，灵敏电流计指针偏转。
（3）分析可得电路中产生感应电流的一个条件：导体AB在磁场中做运动。
（4）实验中能转化为了电能。
（5）若将此装置中灵敏电流计换成，可进一步探究电动机的工作原理。
4．小宇同学参加了学校'研究性学习小组”，探究了“磁体的磁性强弱是否与温度有关”的课题。
实验步骤如下：将一条形磁铁的一端固定在铁架台上，另一端吸有一些小铁钉，用酒精灯给磁铁加热，如图甲所示。
经过一段时间后，当磁铁被烧红时，发现铁钉纷纷落下。
（1）小宇的实验可以得出结论：温度越高，磁体的磁性越。
（2）根据这一结论，他设计了如图乙所示的温度报警器，工作原理为：当温度逐渐升高时，磁铁的减弱直至消失，无法（填“排斥”或“吸引”）弹簧开关，弹簧恢复原状，电路接通，电铃报警。
（3）为了设定具体的报警温度，他进一步设计了如图丙所示的温度报警器，当达到报警温度时，电磁铁（选填“有”或“无”）磁性，工作电路接通，电铃响。
