酚醛树脂的实验报告
酚醛树脂调研报告
酚醛树脂调研报告
酚醛树脂是一种重要的合成树脂材料，具有广泛的应用领域。
以下是对酚醛树脂的调研报告：
酚醛树脂是一种由酚和醛在催化剂的作用下反应生成的热固性合成树脂。
它具有优良的物理力学性能、化学稳定性和耐热性，也具有较好的绝缘性能和耐磨性。
因此，酚醛树脂广泛应用于电子、汽车、建筑、家电等领域。
首先，酚醛树脂在电子行业中具有重要的应用。
由于其优良的绝缘性能和耐高温性能，酚醛树脂常用于制造电子元件，如绝缘子、开关、插座等。
此外，酚醛树脂还可以增强电子元件的机械强度，提升产品的稳定性和可靠性。
其次，酚醛树脂在汽车行业中也有广泛应用。
酚醛树脂可以制成各种形状的零部件，如车灯框、刹车片、仪表盘等。
这些零部件具有良好的耐磨性和耐高温性能，能够满足汽车行驶过程中的各种要求。
此外，酚醛树脂还适用于建筑行业。
酚醛树脂常用于制造建筑材料，如管道、瓦片等。
这些产品具有耐候性和耐腐蚀性能，能够在恶劣环境中长期使用。
最后，酚醛树脂在家电领域也有重要应用。
酚醛树脂常用于制造电器配件，如开关、插座和插头等。
这些配件具有优良的绝缘性能和耐热性能，能够确保电器的安全使用。
总之，酚醛树脂是一种重要的合成树脂材料，具有广泛的应用领域。
在电子、汽车、建筑、家电等行业中，酚醛树脂可以提供优良的性能和可靠性，推动各行业的发展。
今后，随着技术的不断进步和需求的增加，酚醛树脂的市场前景将更加广阔。
实验十线性酚醛树脂的制备
高分子化学实验报告实验十线性酚醛树脂的制备线性酚醛树脂的制备一、实验目的了解反应物的配比和反应条件对酚醛树脂结构的影响，合成线性酚醛树脂;进一步掌握不同预聚体的交联方法。
二、实验原理酚醛树脂是由苯酚和甲醛聚合得到的。
强碱催化的聚合产物为甲阶酚醛树脂，甲醛与苯酚摩尔比为1.2-3.0:lo甲醛用36%- 50%的水溶液,催化剂为1%-5%的NaOH或Ca(0H)2,在80-95°C加热反应3h。
就得到了预聚物。
为了防止反应过头和凝胶化，要真空快速脱水。
预聚物为固体或液体，分子量一般为500-5000,呈微酸性，其水溶性与分子量和组成有关。
交联反应常在180°C下进行，并且交联和预聚物合成的化学反应是相同的。
线性酚醛树脂是甲醛和苯酚以0.75-0.85:1的摩尔比聚合得到的，常以草酸或硫酸作催化剂，加热回流2-4h,聚合反应就可以完成。
催化剂的用量为每100份苯酚加1-2份草酸或不足1份的硫酸。
由于加入甲醛的量少，只能生成低分子量线性聚合物。
反应混合物在高温脱水、冷却后粉碎，混入5%-15%的六亚甲基四胺，加热即迅速发生交联。
酚醛树脂塑料是第一个商品化的人工合成聚合物，具有高强度和尺寸稳定性好、抗冲击、抗蠕变、抗溶剂和耐湿气性能良好等优点。
大多数酚醛树脂都需要加填料增强，通用级酚醛树脂常用粘土、矿物质粉和短纤维来增强，工程级酚醛级则要用玻璃纤维、石墨及聚四氟乙烯来增强使用温度可达150°C-170°C。
酚醛聚合物可作为粘合剂，应用于胶合板、纤维板和砂轮，还可作为涂料，例如酚醛清漆。
含有酚醛树脂的复合材料可以用于航空飞行器，它还可以做成开关、插座及机壳等。
本实验在草酸存在下进行苯酚和甲醛的聚合，甲醛量相对不足，得到线形酚醛树脂。
线形酚醛树脂可作为合成环氧树脂原料。
与环氧氯内烷反应获得酚醛多环树脂，也可以作为环氧树脂的交联剂。
三、实验药品及仪器药品：苯酚、甲醛水溶液、草酸、六亚甲基四胺仪器：三颈瓶、冷凝管、机械搅拌器、减压整流装置实验装置如下图：四、实验步骤及现象量）和0.3g水合草酸，水浴加热并开动搅拌，反应混合物回流1. 5ho 加入90mL蒸憎水，搅拌均匀后，冷却至室温，分离出水层。
107胶的制备 实验报告
107胶的制备实验报告107胶的制备实验报告引言：107胶是一种常用的胶粘剂，广泛应用于工业生产和日常生活中。
本实验旨在通过合成107胶的过程，探究其制备方法和性质特点。
实验步骤：1. 实验前准备：准备所需材料，包括酚醛树脂、甲醛、硫酸、氢氧化钠等。
确保实验室环境安全，并佩戴好实验室必备的个人防护装备。
2. 制备酚醛树脂：将适量的酚醛树脂粉末加入烧杯中，加入适量的甲醛溶液，搅拌均匀。
将混合物加热至70-80摄氏度，持续搅拌，直至树脂完全溶解。
3. 酚醛树脂的缩聚：在酚醛树脂溶液中加入适量的硫酸，搅拌均匀。
硫酸的加入将催化酚醛树脂的缩聚反应，形成胶状物质。
4. 胶的成型：将缩聚后的酚醛树脂胶倒入模具中，用手或工具将其均匀压实。
然后将模具放入恒温箱中，在适当的温度下，胶会逐渐固化。
实验结果：通过以上步骤，成功制备出107胶。
观察到制备的胶具有一定的黏性和延展性，能够在一定程度上粘合不同材料。
同时，胶的固化时间与温度有关，较高的温度会加快固化速度。
讨论与分析：1. 制备107胶的关键因素：酚醛树脂的选择和缩聚反应是制备107胶的关键因素。
不同类型的酚醛树脂具有不同的性质，对胶的黏性和耐热性有影响。
缩聚反应中加入的催化剂也会影响胶的质量和性能。
2. 胶的应用：107胶具有较高的黏附力和耐热性，在工业生产中广泛应用于胶合木材、纸张、塑料等材料的粘接。
同时，在家庭生活中，107胶也常用于修补家具、粘合陶瓷等。
3. 胶的性能改进：为了提高107胶的性能，可以通过添加填料、改变酚醛树脂的配方比例等方式进行改进。
同时，优化缩聚反应的条件，控制胶的固化时间和温度，也能够改善胶的性能。
结论：通过本次实验，成功制备出107胶，并初步了解了其制备方法和性质特点。
107胶作为一种常用的胶粘剂，具有广泛的应用前景。
通过进一步的研究和改进，可以提高胶的性能，满足不同领域的需求。
酚醛树脂制备的实验报告
一、实验目的1. 熟悉酚醛树脂的制备原理和方法；2. 掌握酚醛树脂制备的实验步骤；3. 分析实验结果，了解酚醛树脂的性能。
二、实验原理酚醛树脂是由苯酚和甲醛在酸性或碱性催化剂的作用下，通过缩聚反应生成的高分子化合物。
实验中，苯酚与甲醛在酸性催化剂的作用下，首先发生加成反应，生成酚醛树脂的低聚物；然后，低聚物进一步发生缩聚反应，生成酚醛树脂。
三、实验仪器与试剂1. 仪器：试管、烧杯、胶头滴管、酒精灯、石棉网、三脚架、药匙、玻璃棒、天平、量筒；2. 试剂：苯酚、40%甲醛溶液、浓盐酸、乙醇。
四、实验步骤1. 准备实验器材，检查仪器是否正常；2. 称取苯酚，用乙醇溶解，配制成苯酚溶液；3. 称取适量浓盐酸，加入烧杯中，配制成酸性催化剂；4. 将苯酚溶液倒入试管中，加入酸性催化剂；5. 将装有苯酚溶液和酸性催化剂的试管置于酒精灯上加热，保持温度在60-70℃；6. 慢慢滴加甲醛溶液，控制反应速度，使反应时间控制在1小时；7. 反应结束后，将产物倒入烧杯中，加入适量的水，搅拌，使产物沉淀；8. 将沉淀物过滤，用乙醇洗涤，晾干；9. 称量产物，计算产率；10. 分析实验结果，了解酚醛树脂的性能。
五、实验结果与分析1. 产物外观：酚醛树脂为颗粒状，颜色为淡黄色；2. 产物产率：实验所得酚醛树脂产率为85%；3. 产物性能：酚醛树脂具有耐热、耐酸、耐碱、绝缘、阻燃等性能。
六、实验总结1. 通过本次实验，掌握了酚醛树脂的制备原理和方法，了解了酚醛树脂的性能；2. 在实验过程中，要注意控制反应条件，确保实验结果的准确性；3. 酚醛树脂具有广泛的应用前景，为进一步研究酚醛树脂的改性及应用提供了基础。
七、注意事项1. 实验过程中，注意安全，避免接触皮肤和眼睛；2. 操作过程中，保持实验环境的整洁，避免交叉污染；3. 实验结束后，妥善处理废弃物，保护环境。
酚醛树脂小试

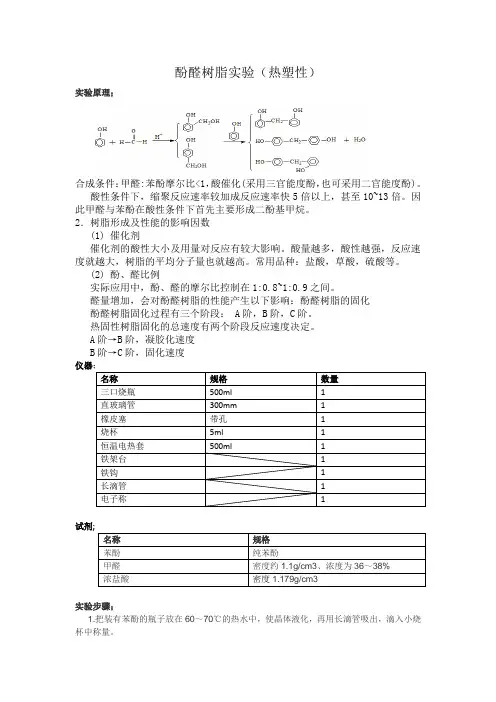

酚醛树脂实验（热塑性）实验原理；合成条件：甲醛:苯酚摩尔比<1，酸催化(采用三官能度酚，也可采用二官能度酚)。
酸性条件下，缩聚反应速率较加成反应速率快5倍以上，甚至10~13倍。
因此甲醛与苯酚在酸性条件下首先主要形成二酚基甲烷。
2．树脂形成及性能的影响因数(1) 催化剂催化剂的酸性大小及用量对反应有较大影响。
酸量越多，酸性越强，反应速度就越大，树脂的平均分子量也就越高。
常用品种：盐酸，草酸，硫酸等。
(2) 酚、醛比例实际应用中，酚、醛的摩尔比控制在1:0.8~1:0.9之间。
醛量增加，会对酚醛树脂的性能产生以下影响：酚醛树脂的固化酚醛树脂固化过程有三个阶段： A阶，B阶，C阶。
热固性树脂固化的总速度有两个阶段反应速度决定。
A阶→B阶，凝胶化速度B阶→C阶，固化速度仪器；试剂实验步骤；1.把装有苯酚的瓶子放在60～70℃的热水中，使晶体液化，再用长滴管吸出，滴入小烧杯中称量。
实验人；实验日期；酚醛树脂实验（热固性）实验原理；合成条件：醛:酚>1，一般控制在1～1.5之间；碱催化，如NaOH、Ba(OH)2、NH3·H2O等。
(1) 苯酚、甲醛的加成反应：缩聚反应起始阶段发生酚醛树脂的合成(2) 羟甲基酚的缩聚反应缩聚反应包括如下两种反应：a 羟甲基酚之间；b 苯酚与羟甲基酚之间羟甲基酚可进一步进行缩聚反应，有下列两种可能的反应：2．树脂形成及性能的影响因素影响因素包括：酚、醛类型及二者的摩尔比；催化剂类型等。
(1) 催化剂常用催化剂：NaOH，NH3·H2O，Ba(OH)2等。
催化剂不同，合成的酚醛树脂性能也不同。
催化能力：NaOH >Ba(OH)2> NH3·H2O(2) 酚、醛比例理论上来讲：苯酚，甲醛二者等当量反应时，摩尔比应为1:1.5。
(苯酚：三官能度单体；甲醛：二官能度单体。
)(3) 酚、醛类型各种酚和醛，按其化学结构的不同，则其所具有官能团的反应能力(反应活性)也不同。
水溶性酚醛树脂可行性报告
水溶性酚醛树脂可行性报告一、研究背景酚醛树脂是一种重要的合成树脂，在工业生产中被广泛应用于胶黏剂、涂料、绝缘材料等领域。
传统的酚醛树脂存在的一个问题是其对环境具有一定的污染性，因为其溶剂一般都是有机溶剂，会对环境产生一定的影响。
为了解决这个问题，研究人员开始研究水溶性酚醛树脂，即在合成酚醛树脂的过程中，使用水作为溶剂代替有机溶剂。
因此，本可行性报告将对水溶性酚醛树脂进行研究，并评估其在工业应用中的可行性。
二、研究目标本研究的目标是评估水溶性酚醛树脂在工业应用中的可行性，包括以下几个方面：1.评估水溶性酚醛树脂的合成工艺及成本；2.评估水溶性酚醛树脂的物理、化学性质及其与传统有机溶剂酚醛树脂的差异；3.评估水溶性酚醛树脂在胶黏剂、涂料、绝缘材料等领域中的应用效果；4.分析水溶性酚醛树脂在环境保护方面的优势。
三、研究内容及方法1.水溶性酚醛树脂的合成工艺及成本评估：-收集相关文献和资料，研究水溶性酚醛树脂的合成方法；-进行实验室试验，优化合成工艺；-对合成工艺进行成本分析，评估其与传统有机溶剂酚醛树脂的成本差异。
2.水溶性酚醛树脂的物理、化学性质评估：-测定水溶性酚醛树脂的粘度、溶解度、固化性能等物理性质；-进行FT-IR、热重分析等测试，评估其化学性质；-将结果与传统有机溶剂酚醛树脂进行对比分析。
3.水溶性酚醛树脂在应用领域中的应用效果评估：-将水溶性酚醛树脂用于胶黏剂、涂料、绝缘材料等领域的生产；-比较其与传统有机溶剂酚醛树脂在应用效果上的异同；-评估水溶性酚醛树脂的优势和不足。
4.水溶性酚醛树脂的环境保护优势分析：-分析水溶性酚醛树脂对环境的影响；-比较其与传统有机溶剂酚醛树脂在环境保护方面的差异；-评估水溶性酚醛树脂在环境保护方面的优势。
四、预期成果1.拟定水溶性酚醛树脂的合成工艺及成本分析报告；2.水溶性酚醛树脂的物理、化学性质评估报告；3.水溶性酚醛树脂在应用领域中的应用效果评估报告；4.水溶性酚醛树脂的环境保护优势分析报告。
2016-2017年实验B水溶性酚醛树脂胶的制备及性能测试（总结）
实验二 水溶性酚醛树脂胶的制备一、目的要求了解酚醛树脂胶粘剂的合成原理，掌握水溶性酚醛树脂胶的制备方法二、实验原理酚醛树脂是最早用于胶粘剂工业的合成树脂品种之一，它是由苯酚(或甲酚、二甲酚、间苯二酚)与甲醛在酸性或碱性催化剂存在下缩聚而成。
随着苯酚，甲醛用量配比和催化剂的不同，可生成热固性酚醛树脂和热塑性酚醛树脂两类。
热固性酚醛树脂是用苯酚与甲醛以小于1摩尔比用量在碱性催化剂存在下(氨水、氢氧化钠)反应制成，它一般能溶于酒精和丙酮中．为了降低价格减少污染，可配制成水溶性酚醛树脂。
热固性酚醛树脂经加热可进一步交联固化成不熔不溶物。
热塑性酚醛树脂（又称线性酚醛树脂）是用苯酚与甲醛以1个摩尔比用量，在酸性 催化剂（如盐酸）存在下反应制得，可溶于酒精和丙酮中。
由于它是线形结构，所以虽经加热也不固化，使用时必须加入环六次甲基四胺等固化剂，才能使之发生交联变为不溶不熔物。
热固性酚醛树脂和热塑性酚醛树脂结构式分别示意如下： OH CH 2OH CH 2CH 2OH CH 2OH OH CH 2OH n OH CH 2CH 2OH OH n热固性酚醛树脂 热塑性酚醛树脂在实际使用时，一般情况下，往往首选热固性酚醛树脂胶粘剂，而热塑性酚醛树脂应用量要比热固性树脂少得多。
末改性的热固性酚醛树脂胶粘剂的品种很多，现在国内通用的有三种，钡酚醛树脂胶是用氢氧化钡为催化剂制取的甲阶酚醛树脂，可以在石油磺酸的强酸作用下于室温固化，缺点是游离酚含量高达20％左右，对操作者身体有害。
同时由于含有酸性催化剂，粘结木材时会使木材纤维素水解，胶接强度随时间增长而下降。
醇溶性酚醛树脂胶是用氢氧化钠为催化剂制取的甲阶酚醛树脂，也可用酸催化剂室温固化，性能与钡酚树脂胶相同但游离酚含量在5％以下，水溶性酚醛树脂胶在这三种中是最重要的，因取游离酚含量低2.5％，对人体危害较小，同时，以水为溶剂可节约大量有机溶剂，目前，国产的酚醛树脂胶粘剂的性能已经以在石油磺酸的强酸作用下于室温固化，缺点是游离酚含量高达20％左右，对操作者身体有害。
酸法酚醛树脂的制备实验报告（共9篇）
酸法酚醛树脂的制备实验报告(共9篇) 酚醛树脂的实验报告酚醛树脂实验报告一、实验目的:通过制备水溶性酚醛树脂，了解该类反应的一般原理和合成树脂的基本操作。
二、实验原理：当酚醛的摩尔比小于1时,在碱催化剂(NaOH)的作用下,首先生成邻羟甲基苯酚、2,4-羟甲基苯酚及2,4,6-羟甲基苯酚,然后进一步缩聚可得可溶性和可熔性的线型酚醛树脂。
三、实验仪器：6511型电动搅拌器一套，球形冷凝管一个，500ml四口烧瓶一个、100ml滴液漏斗一个，HH.S-112电热恒温水浴锅、，温度计一支，烧杯(500 ml,100 ml)、量筒(100 ml)、托盘天平、固定夹若干。
四、实验药品：苯酚、甲醛(37%水溶液)均为工业产品,辽中化工厂生产。
碱性催化剂,化学纯试剂。
五、实验配方：苯酚：甲醛：氢氧化钠=1：2.1：0.1苯酚50ml 甲醛110ml 氢氧化钠20g 30ml水六、实验方案：1、将针状无色苯酚晶体加热到43℃,熔化后将它加入到四口瓶中,搅拌,加入氢氧化钠水溶液和水,溶液呈粉红色,并出现少许颗粒,升温至45℃并保温25 min;2、加入甲醛总量的80%,溶液呈现棕红色,固体颗粒减少,约3 min 后,溶液为深棕色透明液体,并于45~50℃保温30 min,在80 min内由50℃升至87℃,再在25 min内由87℃升至95℃,在此温度保温20 min;3、在30 min内由95℃冷却至82℃,加入剩下的甲醛,溶液少许浑浊随后又马上消失,于82℃保温15 min;4、在30 min内把温度从82℃升至92℃,溶液在约6 min后呈现胶状,颜色为深棕色,于92~96℃之间保温20 min后温度降至40℃时,出料。
产品为深棕色粘稠状液体。
七、实验记录：秤量苯酚50ml，加氢氧化钠20g水30ml,甲醛110ml；9：18～9：42升温至45℃并保温25 min;9：42加入88ml甲醛，溶液呈现棕红色;9：48 溶液为深棕色透明液体。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
酚醛树脂实验报告
一、实验目的:
通过制备水溶性酚醛树脂，了解该类反应的一般原理和合成树脂的基本操作。
二、实验原理：
当酚醛的摩尔比小于1时,在碱催化剂(NaOH)的作用下,首先生成邻羟甲基苯酚、2,4-羟甲基苯酚及2,4,6-羟甲基苯酚,然后进一步缩聚可得可溶性和可熔性的线型酚醛树脂。
三、实验仪器：
6511型电动搅拌器一套，球形冷凝管一个，500ml四口烧瓶一个、100ml滴液漏斗一个，HH.S-112电热恒温水浴锅、，温度计一支，烧杯(500 ml,100 ml)、量筒(100 ml)、托盘天平、固定夹若干。
四、实验药品：
苯酚、甲醛(37%水溶液)均为工业产品,辽中化工厂生产。
碱性催化剂,化学纯试剂。
五、实验配方：
苯酚：甲醛：氢氧化钠=1：2.1：0.1
苯酚50ml 甲醛110ml 氢氧化钠20g 30ml水
六、实验方案：
1、将针状无色苯酚晶体加热到43℃,熔化后将它加入到四口瓶中,搅拌,加入氢氧化钠水溶液和水,溶液呈粉红色,并出现少许颗粒,升温至45℃并保温25 min;
2、加入甲醛总量的80%,溶液呈现棕红色,固体颗粒减少,约3 min后,溶液为深棕色透明液体,并于45~50℃保温30 min,在80 min内由50℃升至87℃,再在25 min内由87℃升至95℃,在此温度保温20 min;
3、在30 min内由95℃冷却至82℃,加入剩下的甲醛,溶液少许浑浊随后又马上消失,于82℃保温15 min;
4、在30 min内把温度从82℃升至92℃,溶液在约6 min后呈现胶状,颜色为深棕色,于92~96℃之间保温20 min后温度降至40℃时,出料。
产品为深棕色粘稠状液体。
七、实验记录：
秤量苯酚50ml，加氢氧化钠20g水30ml,甲醛110ml；
9：18～9：42 升温至45℃并保温25 min;
9：42 加入88ml甲醛，溶液呈现棕红色;
9：48 溶液为深棕色透明液体。
9：48 45~50℃保温30 min;
9：48～10：50由50℃升至87℃；
10：50～10：5 3由87℃升至95℃,在此温度保温20 min;
10：58加入22ml甲醛溶液，溶液少许浑浊随后又马上消失，保温;
11：26～11：32呈现胶状,颜色为深棕色;
11：48～11：57降温降至40℃时,出料。
产品为暗红色粘稠状液体。
八、实验装置：
九、过程中的问题：
①催化剂种类及其用量
酚醛树脂水溶性取决于苯酚和甲醛的反应生成物在水中的溶解性,若生成物分子极性大,则其在水中的溶解性大,树脂不易出现乳化现象。
常用的碱性催化剂有氨水、六次甲基四胺、碱金属和碱土金属氢氧化物、碳酸钠及叔胺类化合物等。
所以若希望获得水溶性较好的双酚A型酚醛树脂,可以选用叔胺类化合物或无机碱作催化剂。
催化剂的用量或溶液的pH值也要控制好,才能得到水溶性较好的产物。
②反应时间的影响
随着反应时间的延长其水混合性先增大后减小,因为反应前期以羟甲基化反应为主,主要生成多羟基酚(羟甲基含量高,极性强),水溶性好。
③反应温度的影响
随着反应温度的升高,水混合性先增大再减小,在70～80℃之间出现最大值,树脂的特性黏度呈增加趋势。
这也可以从特性黏度变化趋势得到证实: 50℃到80℃范围内黏度上升趋势较为平缓(羟甲基含量逐渐增加), 80℃以后特性黏度上升很快(羟甲基含量很快降低并发生缩聚)。
④投料方式和投料比的影响
投料方式和投料比对产物的性能有很大影响。
按碱性催化剂、双酚A和甲醛的顺序投料的产物水混合性最好,实测固含量与理论固含量比值也最高,说明在此情况下羟甲基化反应比较迅速而彻底;而采用一次混合投料得到的产物各项性能都差。
使用一次投料所得产物的实测固含量与理论固含量比值小的原因可能是:反应生成大分子的甲醛量较少,剩余甲醛量较多的缘故。
十、实验总结：
(1)实验室用一步法生产水溶性酚醛树脂是可行的,反应的最佳条件为苯酚∶甲醛∶氢氧化钠摩尔比1∶2.1∶0.1,产物呈深红色,粘度可达到104Pa·s;
(2)反应后期粘度增加很快,应及时停止反应,反应时间控制在4小时为宜;
(3)该方法操作简单易行,生成的产品水溶性好,环境污染少;
(4)该方法与传统的方法比较,粘度有一定差别,达到一定粘度所需的时间更短。
