语音保密通信系统

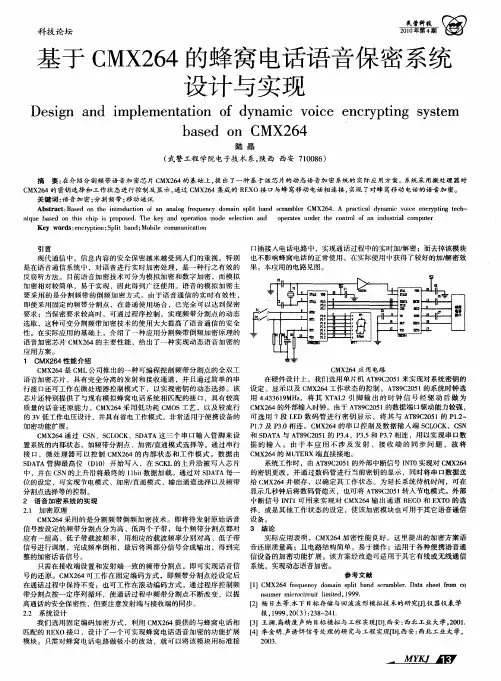

基于CMX264的蜂窝电话语音保密系统设计与实现
科技论坛
而 甭丽 民营科技
基 于 Ｃ ２ ４的蜂 窝 电话 语音 保 密 系统 ＭＸ ６ 设计 与实现
Ｄｅ ｉｎ ａ ｄ ｉ ｌ ｍｅ ｔｔｏ ｆ ｄ ｎ ｍ ｉ ｏｃ ｎ ｒ ｐ ｉ ｇ ｓ ｓｅ ｓｇ ｎ ｍｐ ｅ ｎ ａｉｎ ｏ ｙ ａ ｃ ｖ ｉｅ ｅ ｃ ｙ ｔｎ ｙ ｔ ｍ ｂ ｓｄ ｏ ａ ｅ ｎ ＣＭ Ｘ２ ４ ６
陆 晶 （ 警 工程 学 院 电子 技 术 系 ， 西 西 安 ７ ０ ８ ） 武 陕 １０ ６
摘 要： 在介绍分割频带语音加 密芯片 Ｃ ＭＸ２ 的基 础上 ， 出了一种基 于该芯 片的动态语音加密 系统的实际应用方案 。系统采用微处理器对 ￣ 提 Ｃ ２ ４的密钥 选择和 工作状 态进行控制及显示 ， ＭＸ ６ 通过 Ｃ ＭＸ２４集成的 Ｒ Ｘ ６ Ｅ Ｏ接 口与蜂 窝移动 电话相连接 ， 实现 了对蜂 窝移动 电话的语音加密。 关键词 ： 语音加密 ； 分割频 带； 移动通讯
基于Matlab的语音信号加密处理
89信息：技术与应用信息记录材料 2019年4月 第20卷第4期 1 引言当今无线电通信系统中采用的语音加密技术主要分为两大类：模拟加密和数字加密。
频域置乱就是语音最早采用的模拟加密技术，至今仍广泛应用。
频域置乱有三种常用技术：倒频器、带移倒频及频带分割。
倒频器是将高低频交换，使原始语音信号频率成分被置乱降低可读性，起到语音保密作用，常用倒频器没有密钥，故保密性有限。
带移倒频是以倒频器为基础引入密钥，成为真正意义上的语音保密机。
频带分割是将信号频谱分成相等的子带，然后将子带次序打乱实现置乱，达到保密[2]。
本文主要通过倒频器原理来研究语音加密技术。
2 加密、解密原理本文使用倒频器来实现语音的保密，倒频是将信号的高频和低频进行交换，即将信号的高频部分搬到低频段，将低频部分搬到高频段，倒频后的信号和原始信号具有相同的频带范围，由于原始语音信号的频率成分被置乱从而降低了可懂度，起到了语音保密的作用。
原理图如图1所示。
设输入信号的最高角频率为，HP 为理想高通滤波器，其截止角频率为，LP 为理想低通滤波器，截止频率为[1]。
将加密后的信号通过相同的倒频器，经与加密信号相同的高低频交换过程得到与原语音信号相同频率范围的解密信号。
图1 倒频系统的工作原理框图3 程序设计本文在此只给出加密、解密处理部分的程序及结果而其余部分仅做简要说明。
本文程序当中处理的语音信号是利用电脑自带的录音机所录制的一段语音，然后利用MATLAB 自带的函数audioread 采集，并得到采样频率。
将双声道语音数据提取成单声道的。
利用resample 函数将采样率变为8000H Z 以方便后面调制信号频率的选择。
经查阅资料得语音信号的频率范围为300H Z 到3400H Z，使用电脑自带的录音机录制的语音存在50H Z 电源噪音，故使用滤波器将此部分噪音滤除后再进行加密、解密处理[3]。
3.1 加密程序设计根据加密原理，在进行程序设计时，只需将滤波处理后的信号与cos(tωb)相乘进行频谱搬移，然后通过高通滤波器实现单边带调制，再与cos((ωb+ωm)t)相乘通过低通滤波器实现信号高低频交换，进而实现信号的加密处理。
语音保密技术
语音保密技术现在对讲机大多有CTCSS、DTCSS等私密功能，一般来讲，当对讲机设置这些私密功能后，不了解所用私线码是无法听到通话内容的，但这并非是真正意义上的语音保密。
因为它的保密功能非常有限，只对无意窃听者有用，而对有意窃听者是无用的。
对于需要有保密要求的用户是不能依靠“私密”线来做保密的。
语音保密就是对通话信息进行伪装，使未经授权者不能听懂其通话内容。
被伪装处理的语音称为明话，对语音信息进行伪装处理过程称语音加密，加密后的语音信息称为密话，加密者使用的一套规则程序称为加密算法，通常算法是在一组密钥控制下进行的。
接受者借助密钥，用于加密相反的算法将密话恢复成能听懂的明话，这个过程称为解密或脱密，窃听者从密话推出明话的过程叫破译。
；在对讲机语音加密就是对通话语音信息进行处理破坏它的特性，降低它的可懂度。
对讲机在使用保密功能后，都会不同程度会影响到语音质量，因此在选择保密度时要注意这个问题。
大多数保密设备对话音信号进行加密后解密处理对于信道的失真、干扰和背景噪声都是很敏感的。
在选择保密设备时还应考虑成本因素，保密功能越高保密设备的成本也越高。
因此在选定保密设备时应综合考虑话音质量、保密水平、保密设备成本多种因素。
对讲机的话音保密技术主要分模拟和数字话音保密技术。
频域置乱就是话音最早采用的模拟话音保密技术，至今仍在广泛运用。
频域置乱有三种常用技术：倒频器、带移倒频及频带分割，主要是用调制器和滤波器来实现频率的搬移，测频和分割。
倒频是目前进口对讲机大都采用的话音保密技术，倒频就是将信号的高频和低频进行交换，即将信号的高频部分搬到低频段，而将低频部分搬到高频段。
倒频后的信号和原始信号具有相同的频带范围。
由于原始语音信号的频率成分被置乱从而降低了可懂度，起到话音保密作用。
在接收端用同样的倒频器再将信号恢复，这种倒频器也就是最简单的话音置乱器，本质上是一个编码器，常用倒频器没有密钥，因此它的保密性是有限的。

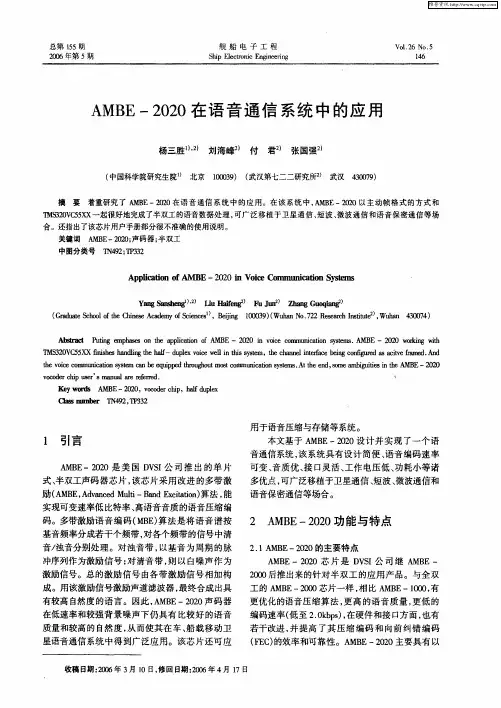

AMBE-2020在语音通信系统中的应用
ｈ ｖｉ ｃｍ ｕｉ ｔｎｓ ｔ Ｃｌｂ ｅｔ ｐｄｔ ｏ ｈｕ ｍ ｓｃ ｍ ｎ ａｏ ｓ ｍ Ａ ｄ ｓ ｅａ ｉ ｔ ｉ ｔ Ｅ一 ０ ０ ｔ ｏ ｏ ｍ ｎ ａｏ ｓ ａ ｑｉ ｅ ｒ ｇｏｔ ｏ ｍ ｕｉ ｔｎ ｙｔ ． ｔ ｅ ｎ ， ｍ ｂｇｉｅ ｅ ＭＢ ２２ ｅ ｃ ｅ ｃｉ ｙ ｅ ｍ ｌ ｅ ｌ ｐ ｈｕ ｔｏ ｃｉ ｓ ｅ ｓ ｈ ｔ ｅ ｏ ｍ ｕｉ ｎ ｈ Ａ ｓ
杨 三胜 ・ 刘 海峰 付 ）’ ２ ’
（ 中国科学院研究生 院 北京
摘 要
君 张国 强 ’ ）
４０７） ３０９
１ ０９ （ ０ ３） 武汉第七二二研究所 武汉 ０
着重研 究 了 Ａ Ｅ一２２ ＭＢ ００在语 音 通信 系 统 中 的应 用。在该 系 统 中 ， Ｍ Ｅ一２ ２ ＡＢ ００以主 动帧 格 式的方 式 和
本文基于 Ａ Ｂ ２２ 设 计并实现 了一个语 Ｍ Ｅ一 ００
音通信系统 ， 该系统具有设计简便 、 语音编码速率 可变 、 音质优、 口灵活 、 接 工作电压低 、 功耗小等诸
多优点 ， 可广泛移植于卫星通信 、 、 短波 微波通信和
语音保密通信等场合 。
２ Ａ Ｅ一 ００ 能 与 特 点 ＭＢ ２２ 功
ｑ ３０ Ｃ ５ Ｘ一起很好地完成 了半双工的语音数据处理 ， ＭＳ２Ｖ ５Ｘ 可广泛 移植 于卫 星通 信 、 短波 、 微波 通信 和语 音保 密通信等 场 合。还指出了该芯片用户手册部分很不 准确 的使用说 明。 关键词 Ａ Ｅ一２２ ； 器 ； ＭＢ ００ 声码 半双工 中图分 类号 Ｔ ４２ Ｔ ３２ Ｎ ９ ；Ｐ ３
（ ｒ ｕｔ Ｓｈｏ ｏ ｅ ｈ ｅ ｃｄｍ ｆ ｉ ｃｓ Ｂ ｉｎ １０ ３ ）Ｗｕａ ｏ７２Ｒ ｓａ ｈＩ ｉｔ ）Ｗｕａ ４０ ７ ） Ｇａ ａ ｃｏｌ ｆｈ ｉ ｓ Ａ ａｅ ｙｏ ｅ ｅ”， ｅｉ ｄ ｅ ｔ Ｃ ｎｅ ｃ Ｓ ｎ ｊ ｇ ００ ９ （ ｈ￣Ｎ ． ｅｅｒ ｔ ｅ 。 ｈｎ ３０４ ２ ｃ ｍｔ ２ ｕ
军用通信系统中的语音加密技术
军用通信系统中的语音加密技术第一章概述随着信息化程度的不断提高，军用通信系统的安全性问题日益凸显。
为了保证国家机密信息的安全，军用通信系统采用了各种不同的加密技术，其中语音加密技术就是一种重要的加密手段。
所谓语音加密，就是指通过一系列技术手段，对语音信号进行加密处理，从而使其不易被窃听或解密。
本文主要介绍军用通信系统中的语音加密技术。
第二章语音加密技术的基本原理语音加密技术是在传统的数字信号加密技术的基础上发展起来的。
其基本原理是先对语音信号进行采样和量化处理，然后对采样后的信号进行加密，使之达到保护信息安全的目的。
通常，语音加密技术主要采用以下两种加密方式：一是采用对称密钥加密算法，如DES、AES等；二是采用非对称密钥加密算法，如RSA、DSA等。
其中，对称密钥加密算法主要用于加密的效率比较高的情况；非对称密钥加密算法主要用于需要更加严格的信息安全保护的情况。
第三章语音加密技术的主要应用语音加密技术主要应用于军用通信系统中的语音通信保密，以及各种特殊情况下的保密通信。
例如，在军队的指挥、控制通信中，语音加密技术能够确保通信的机密性和安全性，避免被敌方窃听和干扰。
此外，在国际交流、商务谈判等重要事务中，语音加密技术也得到广泛应用，以保证信息的机密性和安全性。
第四章语音加密技术的使用流程语音加密技术的使用流程主要包括以下几个步骤：1. 语音采集：采集需要加密的语音信号，一般通过麦克风或其他录音设备进行。
2. 语音压缩：将采集到的语音信号进行压缩，以减小数据量及加密传输的时间。
3. 加密处理：采用加密算法对压缩后的语音信号进行加密处理。
4. 发送接收：将加密处理后的语音信号发送给接收方，并要求接收方解密以获得原始语音信息。
第五章语音加密技术的发展与趋势随着信息技术的不断发展，语音加密技术也在不断跟随时代的步伐。
在当前的军用通信系统中，语音加密技术已经具备了更高的保密性和更高的处理效率。
以后，语音加密技术还将继续向着更加高效、安全、灵活等方向进行发展。
基于MATLAB的语音加密与解密系统设计
基于MATLAB的语音加密与解密系统设计作者：林楷松罗惠针孙明来源：《世界家苑》2020年第04期摘要：在大数据时代，个人隐私难以得到保护，一次网页浏览也可能会造成隐私泄露，因此，信息保护愈发重要。
本文将语音信号的保密和解密作为主要研究，着重研究频带置乱法，通过构造出一种可逆的加密系统，对语音信号进行加密与解密，并在MATLAB软件上进行语音验证和结果对比。
同时，简单介绍下频移法以及DCT变换这两种加密原理并与之形成对比。
实验结果表明，采用频带置乱法对语音进行加密的效果最好，解密后的语音信号与原信号一致。
关键词：MATLAB;频移法;频带置乱法;DCT0 引言在语音信息处理技术中，对语音加密的探究一直是热门的研究点，一种既简单保密效果又好的加密技术是社会所需求的。
在通信系统中常采用的语音加密技术分为两种：模拟和数字加密。
语音最早采用的加密技术是频域打乱，至今仍有应用。
频域置乱有三种常用方法：带移倒频、倒频器及频带分割。
倒频器是将高低频交换，使将高頻频率成分与低频频率成分交换，降低可读，达到保密效果。
常用倒频器没有密钥，故保密性一般。
带移倒频是以倒频器为基础引入密钥，从而成为真正意义上的语音加密机。
频带分割是将信号频谱均分成等同的子带，然后将子带顺序打乱，从而实现置乱，起到保密效果。
本文着重研究频带置乱法，通过MATLAB 软件进行仿真，较好的解决语音在加密安全方面的问题，并加深对语音信号处理的理解和掌握。
1 语音信号系统加密方法——频带置乱法1.1 加密系统原理加密系统原理图如图1所示。
设原语音数据为X（t），经过快速傅里叶变换（FFT）得到语音频谱X（jw），X（jw）通过密钥加密得到频谱Y（jw），Y（jw）经过反密钥解密为X （jw），X（jw）通过逆快速傅里叶变换（逆FFT）重新得到原语音信号X（t）。
1.2 加密密钥原理1.2.1 加密原理首先在进行加密密钥之前，抽取一段音频的1000个样本点进行，进行FFT傅立叶变换得到频域数据。
基于IDEA加密算法的语音保密通信系统的实现
Ｓ — Ｆ３ ＺＫｔ 估 板 这 一硬 件 平 台 ， 析 了数 字 化 语 音 通 信 的原 理 与过 程 ， 计 实 现 了语 音保 密通 信 系 统 ， 大 提 高 了语 音 通 信 ＰＢ ５ ５Ｅ — ｉ评 分 设 大
的可 靠性 和 安 全 性 。
关键 词
ＩＥ Ｄ Ａ加 密 算 法
第２ ７卷第 １期
２１ ０ ０年 １月
计 算机 应 用与软 件
Ｃｏ ｐ ｔｒ Ａｐ ｌｃ ｔ ｎ ｎｄ Ｓ ｆｗａ ｅ ｍ ｕ ｅ ｐ ｉａ ｉ ｓ ａ ｏ ｏ ｔ ｒ
Ｖ０ ． ７ Ｎｏ １ １２ ．
Ｊｎ ２ ０ ａ ． ０１
基 于 Ｉ Ｅ 加 密 算 法 的语 音保 密 通 信 系统 的 实现 Ｄ Ａ
加密子 密钥
调用 ｄ ｋｙ 程序 ． ｅｅ子
—
Ａ １８ 解 码 器 将 该 数 字 信 号 进 行 Ｄ Ａ 转 换 ， 换 后 的模 拟 Ｄ ８５编 ／ 转 信 号 由耳 机输 出 。
生成 解密子 密钥
Ｊ ｒ
｝ 打开密文数组
具体 过程 ： 首先初始化标志位 ， 即配置编解码 器 Ａ ８ ５ 然后初 始化 Ｄ１８ ， ＳＯ Ｔ Ｐ Ｒ ０口（ 置 Ｓ Ｏ Ｔ 口为 多通 道模 式 （ ６通 道 ，６位 字 配 Ｐ Ｒ０ １ １ 长 ） 串 口时钟 由编解码器 Ａ １８ ， Ｄ ８ ５提供 ， Ｄ ＰＢ ５５处理器产 Ａ Ｓ — Ｆ３ 生 内部的 ２ ６位的帧同步信号） ５ 和中断 ， 置位编解码器 Ａ １８ ， Ｄ ８５ 使能 Ｓ Ｏ Ｔ Ｐ Ｒ ０口并等待编解码器 Ａ １８ Ｄ ８５发 出有效帧信号， 检测 到有 效帧信号后 ， 编解码 器 的新地 址和 寄存器 放到 ＳＯ Ｔ 将 ＰＲ０ 口发送缓 冲器 （ Ｘ） ， Ｔ 中 触发 Ｓ Ｏ Ｔ Ｐ Ｒ ０口发送 中断 ， 通过 Ｓ Ｏ Ｔ ＰＲ０
可在单片机上实现的语音混沌保密通信方法
Ｋｅ ｒ ｓ Ｃ ａ ｓ ｅ ｒ ；Ｓ ｎ ｌ －ｈ ｐ Ｃ ｍｐ ｔｒ ｙ ｗｏ ｄ ： ｈ ｏ ；Ｓ ｕ ｅ ｉ ｇ ｅｃ ｉ ｏ ｕ ｅ ；Ｃｏ ｍｍｕ ｉａｉ ｎ ｎｃ ｔ ｓ ｏ
系列 ） 上实现 的实时混 沌保 密方 法对 推广 语音 混沌 保 密通 信
１ 引言
混沌保密通信技 术 的研 究 是近 年来 国 内外 的热 门课 题 ， 已成为混沌研究的重要发展方 向之一 。混 沌技术 由于其 独特 的对初值敏感性 、 类随 机性 、 可预 测性 ， 其特 别适 用 于通 不 使
ｃ ｍｐ ｔｒＡＴ ９ ５１ｅ ｐ ｒ ｎ ｆ ｉｉ ｏｃ ｅ ｕ ｅ ｃ ｍｍｕ ｉ ａｉｎ ｉ ｉ ｌ ｍｅ ｔ ｄ ａ ｄ ｔ ｅ ｒ ｓ ｌ ｒ ａｉｆｃ ｏ ｙ ｏ ｕｅ ８ Ｃ ｘ ｅ ｍｅ ｔｏ ｇｔ ｖ ｉｅ Ｓ ｃ ｒ ｏ ｉ ｄ ａ ｌ ｎ ｃ ｔ ｓ ｍｐ ｅ ｎ ｅ ｎ ｈ ｅ ｕ ｔ ａｅ ｓ ｔ ａ ｔ ｒ ． ｏ ｓ ｓ
