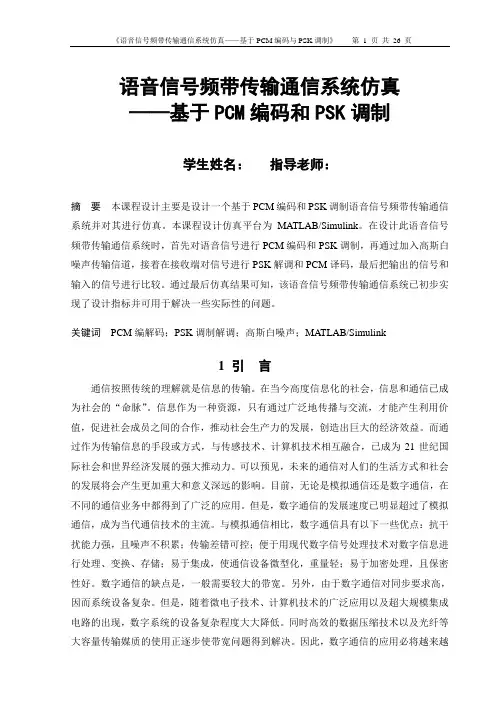

语音信号频带传输通信系统仿真——基于PCM编码和PSK调制
语音信号频带传输通信系统仿真——基于PCM编码和PSK调制学生姓名：指导老师：摘要本课程设计主要是设计一个基于PCM编码和PSK调制语音信号频带传输通信系统并对其进行仿真。
本课程设计仿真平台为MATLAB/Simulink。
在设计此语音信号频带传输通信系统时，首先对语音信号进行PCM编码和PSK调制，再通过加入高斯白噪声传输信道，接着在接收端对信号进行PSK解调和PCM译码，最后把输出的信号和输入的信号进行比较。
通过最后仿真结果可知，该语音信号频带传输通信系统已初步实现了设计指标并可用于解决一些实际性的问题。
关键词PCM编解码；PSK调制解调；高斯白噪声；MATLAB/Simulink1 引言通信按照传统的理解就是信息的传输。
在当今高度信息化的社会，信息和通信已成为社会的“命脉”。
信息作为一种资源，只有通过广泛地传播与交流，才能产生利用价值，促进社会成员之间的合作，推动社会生产力的发展，创造出巨大的经济效益。
而通过作为传输信息的手段或方式，与传感技术、计算机技术相互融合，已成为21世纪国际社会和世界经济发展的强大推动力。
可以预见，未来的通信对人们的生活方式和社会的发展将会产生更加重大和意义深远的影响。
目前，无论是模拟通信还是数字通信，在不同的通信业务中都得到了广泛的应用。
但是，数字通信的发展速度已明显超过了模拟通信，成为当代通信技术的主流。
与模拟通信相比，数字通信具有以下一些优点：抗干扰能力强，且噪声不积累；传输差错可控；便于用现代数字信号处理技术对数字信息进行处理、变换、存储；易于集成，使通信设备微型化，重量轻；易于加密处理，且保密性好。
数字通信的缺点是，一般需要较大的带宽。
另外，由于数字通信对同步要求高，因而系统设备复杂。
但是，随着微电子技术、计算机技术的广泛应用以及超大规模集成电路的出现，数字系统的设备复杂程度大大降低。
同时高效的数据压缩技术以及光纤等大容量传输媒质的使用正逐步使带宽问题得到解决。
《通信系统仿真》课程设计-基于SystemView 的FM 语音通信系统设计
《通信系统仿真》课程设计基于SystemView FM 语音通信系统设计基于SystemView 的FM 语音通信系统设计摘要:采用ELANIX 公司的SystemView 软件,建立了一个双路FM 语音通信系统仿真模型。
以波形文件作为信号源,频率调制直接使用SystemView 函数库FM ,解调则使用延时相乘结构来实现,信道用高斯白噪声来模拟。
仿真结果表明,接收端能正确地解调出相应信号,实现了FM 语音通信系统的基本功能。
关键词:SystemView;调频;语音通信;仿真Abstract :A simulation model of dualOline FM voice communication was made using SystemView sof t2ware of Elanix company. It used wave file as signal source , achieved f requency modulation by FMmodule in SystemView f unction library , demodulated wit h delayOmultiply st ruct ure , and simulated int he AWGN channel . The result showed t hat t he corresponding signal could be demodulated by t he receive end and t he basic f unctions of FM voice communication system were achieved.Key Words : SystemView ; FM; voice communication ; simulation1、SystemView简介SystemView 是美国ELANIX 公司推出的基于Windows 环境的用于系统仿真分析的可视化软件工具。
单路语音数字通信系统的仿真
设计内容与设计要求一、设计内容：利用SystemView对一个单路语音数字通信系统进行仿真，信道视为理想信道，语音编码方式和调制方式不限。
1、确定一个单路语音通信系统的系统方框图；2、利用SystemView对系统进行仿真。
二、设计要求1、给出系统框图以及仿真电路图，说明各模块参数设置；2、给出语音编码、调制、解调、解码的仿真结果，并对其进行分析；主要设计条件SystemView软件；说明书格式1.课程设计封面；2.任务书；3.说明书目录；4.设计基本原理与系统框图。
5.各单元电路设计；6.系统进行调试结果；7.总结与体会；8.附录；9.参考文献。
进度安排12月22日：下达设计任务书，介绍课题内容与要求；12月23日：查找资料；12月24日—12月27日：设计系统框图、完成仿真电路图的连接；12月28日—31日：设置调试仿真参数，得出仿真结果并进行分析；1月1日—1月5日：编写并打印设计报告；1月6日：答辩。
参考文献1、樊昌信主编，通信原理，国防工业出版社。
2、南利平主编，通信原理简明教程，清华大学出版社。
3、浣喜明，通信原理实验指导书，湖南工程学院。
4、罗卫兵等，SystemView动态系统分析及通信系统仿真设计，西安电子科技大学出版社。
目录一、设计思路及系统总框图 (1)二、各模块电路设计与仿真 (2)Ⅰ编码与译码 (2)1、基本原理 (2)1）抽样 (3)2）量化 (3)3）编码 (3)2、设计与仿真 (4)Ⅱ调制与解调 (7)1、基本原理 (7)1）调制 (7)2）解调 (8)2、设计与仿真 (9)三、系统总体设计及调试 (12)四、总结与体会 (15)五、附录 (16)六、参考文献 (21)一 设计思路及系统总框图信号可以分为模拟信号和数字信号，根据传输信号的不同，我们将通信系统分为模拟通信系统和数字通信系统，一般来说数字通信系统其有效性和可靠性都强于模拟通信系统，所以现实生活中的模拟信号通常被转换为数字信号以便信号高效可靠的传输。
《语音通信系统》课件
G.722
7 kHz Audio-Coding within 64 kbps
G.729
Coding of Speech at 8 kbit/s Using Conjugate-Structure
Algebraic-Code-Excited Linear-Prediction
IETF协议与标准
RTP (Real-time Transport Protocol): 用于实时传输音频 和视频数据流。
语音通信系统的历史与发展总源自词语音通信系统的历史可以追溯到电话的发明，经过不 断的技术创新和发展，现代语音通信系统已经实现了 数字化、网络化、智能化的变革。
详细描述
早期的语音通信系统主要依赖于模拟信号传输，随着数 字技术的发展，现代语音通信系统已经实现了数字化传 输。数字化语音通信系统具有更高的语音质量和更强的 抗干扰能力，同时还能够支持多种增值业务。随着互联 网和移动通信技术的发展，语音通信系统逐渐向网络化 、智能化方向发展，出现了许多新型的语音通信平台和 服务，如微信、Skype等。
详细描述
语音转换与编辑技术通过分析语音信号的频谱、倒谱等特征，采用变换、合成等方法，对语音信号进 行修改和编辑，实现个性化的语音合成和语音特效处理。
04
语音通信协议与标准
ITU-T建议的语音通信协议与标准
G.711
Pulse Code Modulation in 8 Bits Per Sample
WebRTC协议
由Google等公司开发的基于浏览 器的实时通信协议，支持点对点 音视频通话。
05
语音通信系统的应用与发 展趋势
语音通信系统的应用领域
01
02
03
移动通信
数字通信概论
主要用途举例 广播 立体声广播 载波通信、无线电台、数传 电视广播、数传、传真 微波中继、卫星通信、广播 中间调制方式 数据传输 数据传输 数据传输、数字微波、空间通信 （提高频带利用率）数字微波、空间通信 中间调制方式、遥测 中间调制方式 遥测、光纤传输 市话、卫星、空间通信 军用、民用电话 电视电话、图像编码 中、低速数字电话
信源编码是对信源发出的模拟信号进行 模数转换，得到相应的数字信号，去除冗余 （不需要的）信息。
信源编码的作用是用来提高传输有效性 而对信号采取的处理功能。
加密与解密是为了实现保密通信而设置 的，通过加密可以产生密码，人为地把待传 输的数字序列扰乱。
这种编码可以采用周期非常长的伪随机 码序列等，在接收端根据已知的解密方法对 接收的序列进行解密。
通常，将通信信道分为功率受限信道和 带宽受限信道，电话线路是一个典型的带宽 受限的例子，而卫星信道则是典型的功率受 限信道。
1.2 数字通信与数字通信系统
1.2.1 数字通信 1.2.2 数字通信系统
1.2.1 数字通信
数字通信的基本特征是，它的消息或信 号是离散的或数字的，因而使数字通信具有 许多特殊的性质。
学习重点
模型
通信系统的一般模型及数字通信系统
数字通信的优点 数字通信系统的性能度量及相关计算
1.1 通信的概念和通信系统的一般模型
1.1.1 通信系统模型 1.1.2 通信系统的分类和通信方式 1.1.3 主要通信资源
无论是古代的“烽火连三月，家书抵万 金”，还是现代的“动感地带”，都是人类 相互通信交流的重要手段。
现在，“通信”与“电信”几乎是同义 词了（本书中信息，而信息的传输 是利用通信系统来实现的。
通信系统是指完成通信过程的全部设备 和传输介质。
语音信号基带传输通信系统仿真
语音信号基带传输通信系统仿真语音信号基带传输通信系统仿真随着技术发展的不断进步，我们已经进入了信息时代，在这个信息时代，语音信号的传输尤为重要。
语音信号的基带传输通信系统是一种广泛使用的通信系统，因为它可以在不同的场合使用，例如移动通讯、电信和广播等领域。
本文将讨论基带传输通信系统的仿真，并探讨如何更好地利用仿真技术来提高基带传输通信系统的性能。
基带传输通信系统的组成基带传输通信系统由三部分组成：发送方、信道和接收方。
发送方包括数字信号源、数字调制器和发射机。
首先，数字信号源负责产生音频信号，然后数字调制器进行数字调制，将音频信号转换为数字信号。
最后，发射机将数字信号转换为模拟信号并通过信道传输。
信道则是信息流从发送方传输到接收方所经过的路径，包括空中、电缆、光纤等物理媒介。
信道可能会导致信号衰减、噪声和干扰等问题，影响信号传输的质量。
最后，接收方包括接收机和数字解调器。
接收机根据传入的信号转换为数字信号，并将信号传递给数字解调器。
数字解调器经过解调处理，将数字信号转换为音频信号。
整个过程中的数字调制和解调过程非常重要，它们能够优化系统的性能和信号传输的质量。
仿真技术在基带传输通信系统中的应用仿真技术是模拟真实系统和环境的工具。
在基带传输通信系统中，仿真技术可以模拟信号的传输、噪声和失真等问题，从而提高系统的性能和帮助工程师确定问题。
在数字调制过程中，通过建立复合信号，数字调制技术将低频信号转换为高频信号。
但是，如果基带信号变化很快，会导致带宽随着时间变化。
因此需要通过仿真来确定数字调制的方法，然后根据仿真结果对数字调制进行优化，以使调制后的信号不失真。
在信道传输中，信号会经过许多转发器。
但是，信号在传输过程中会衰减，信号与噪声的比例会变化，从而可能导致信号的失真。
通过仿真技术，我们可以模拟信道的传输，并在传输时添加不同的噪声，以模拟不同的环境。
同样，在数字解调这一环节，通过仿真技术，可以找到最佳解调方案，从而使传输的语音信号质量更高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
湖南工程学院课程设计课程名称通信原理课程设计课题名称单路数字语音通信系统的仿真专业班级学号姓名指导教师曾志刚2015 年1 月6 日湖南工程学院课程设计任务书课程名称通信原理题目单路数字语音通信系统的仿真专业班级学生姓名学号：指导老师曾志刚审批任务书下达日期2014 年12 月22 日设计完成日期2015 年1 月6 日目录一设计思路 (1)二各模块电路设计与仿真 (2)Ⅰ.编码与译码 (2)1基本原理 (2)2、设计与仿真 (5)Ⅱ调制与解调 (7)1、基本原理 (7)2、设计与仿真 (9)三、系统总体设计及调试 (13)四、总结与体会 (16)五附录 (17)六、参考文献 (23)一设计思路信号可以分为模拟信号和数字信号，根据传输信号的不同，我们将通信系统分为模拟通信系统和数字通信系统，一般来说数字通信系统其有效性和可靠性都强于模拟通信系统，所以现实生活中的模拟信号通常被转换为数字信号以便信号高效可靠的传输。
数字传输一般分为数字基带传输和数字调制传输，数字调制能提高信号的性能，特别是抗干扰能力，能有效利用频带，将信息变换为便于传送的形式，所以通常将数字信号进行调制后再进行传输。
在本次设计中我们要求实现单路数字语音的通信，在发送端为实现信号有效高速的传输，首先把模拟语音信号通过抽样、量化、编码转变为数字基带信号，编码后为了使数字信息在带通信道中传输，须用数字基带信号对载波进行调制，将载有信息的信号频率搬迁到信道的频带之内，使信号与信道的频谱特性相匹配，减少噪声的干扰。
在接收端，首先将调制信号解调，得到数字基带信号，通过解码后，还原为原来的模拟信号。
二各模块电路设计与仿真Ⅰ.编码与译码1基本原理将模拟信号转换为数字信号，要经过抽样、量化、编码。
常用的编码方式有PCM、DPCM、DPCM等编码方式，由于PCM抗干扰能力强，失真小，传输特性稳定等众多优点，被广泛用于在通信系统中完成将模拟信号数字化功能。
通常把从模拟信号抽样，量化，编码，直到变换成为二进制符号的基本过程，称为脉冲编码调制PCM，简称脉码调制。
抽样即是对模拟信号进行周期性扫描，把时间上连续的信号变成时间上离散的信号。
该模拟信号经过抽样后还应当包含原信号中所有信息，也就是说能无失真的恢复原模拟信号。
它的抽样速率的下限是由抽样定理确定的。
量化即是把经过抽样得到的瞬时值将其幅度离散，即用一组规定的电平，把瞬时抽样值用最接近的电平值来表示。
一个模拟信号经过抽样量化后，得到已量化的脉冲幅度调制信号，它仅为有限个数值。
编码即是用一组二进制码组来表示每一个有固定电平的量化值。
然而，实际上量化是在编码过程中同时完成的，故编码过程也称为模/数变换，可记作A/D。
1）抽样抽样可以看做周期性单位冲激脉冲与模拟信号相乘，由奈奎斯特定理可以得出，要想还原模拟信号，其抽样频率必须大于模拟信号最高频率的两倍。
2）量化在量化时可以采用均匀量化，也可以采用非均匀量化，均匀量化是在抽样信号的取值范围内均匀划分量化等级的量化方法。
它产生的量化噪声也是均匀的，与信号在取样点的幅度无关。
因此，均匀量化会出现话音弱时的信噪比低、干扰大，而话音强时的信噪比高、干扰小的反常情况。
故本次课程设计采用非均匀量化。
非均匀量化的具体办法是压缩、扩张法，即在发送端对抽样信号先进行压缩处理再均匀量化，压缩器特性曲线在小信号时的斜率大，大信号时的斜率小，使抽样信号的小样值部分被充分放大，大样值部分被适当压缩。
被压缩的抽样信号虽然再经过均匀量化，但在接收端，解码后的被压缩量化抽样信号之量化信噪比却得到了均衡，故能在较高的信噪比下，用与压缩器特性正好相反的扩张器恢复被压缩抽样信号的本来面目。
国际电信联盟ITU提供两种建议，即A压缩律和 压缩律。
我国大陆采用A压缩律。
实际中采用13折线法来近似A压缩律的曲线。
3）编码量化后的信号，已经是取值离散的数字信号。
下一步的问题是如何将这个数字信号编码。
得到量化电压，可以采取不同的编码方法对其编码。
即自然二进制码和折叠二进制码。
由于折叠码使编码电路变得简单，且其误码对小电压的影响较小，有利于较小语音信号的平均量化噪声，故采用折叠码进行编码。
近似A压缩律的13折线法中采用的折叠码有8位。
其中第一位表示量化值的极性正负，后面的7位分为段落码和段内码两部分。
其中第2~4位是段落码，其他4位为段内码。
段内码代表的16个量化电平是均匀划分的，但是各个段落的斜率不等，长度不等，所以不同段落的量化间隔是不同的。
2、设计与仿真根据PCM原理的系统框图，用SystemView做出的仿真如图2-2所示。
图2-2PCM系统的仿真图在SystemView系统仿真软件中，提供了A律和 律两种标准的压缩器和扩张器，在此仿真中我们采用A律。
系统时间设置，采样频率为200Hz，抽样点数为256 各图符功能及参数设置：（1）图符14的扫频信号和图符15的低通滤波器来产生随机模拟信号。
（2）图符2为A率压缩器，用于对模拟信号的非均匀量化。
（3）图符3为8位的A/D转换器，用于实现对信号的抽样及编码，其中每一个抽样值编码为8位的二进制码。
（4）图符13为D/A转换器，用于将锁存器送来的8位二进制码进行译码，转换为模拟值。
（5）图符5为A率的扩张器，用于对还原的压缩信号进行扩张恢复。
（6）图符11为截止频率为25Hz的低通滤波器，用于对还原的信号滤除高频分量，恢复出原始信号。
图2-3分别为信号源波形，压扩后的波形，恢复的波形。
图2-3仿真结果Ⅱ调制与解调1、基本原理信号的调制有幅度键控调制2ASK ，频率键控调制2FSK ，相移键控2PSK 和差分相移键控法2DPSK 这四种基本方法。
在前三种调制中2PSK 有最好的误码性能，但在传输系统中存在相位不确定性，容易造成接收码元“0”和“1”的颠倒，产生误码，所以我们一般用差分相移键控法2DPSK 对数字信号进行调制。
1）调制2DPSK 信号的产生过程是，首先对数字基带信号进行差分编码，即由绝对码变为相对码（差分码）然后进行绝对调相。
差分码可取传号差分码和空号差分码。
传号差分码的编码规则为：1-⊕=n n n b a b式中⊕为模2加，1-n b 为n b 的前一个码元，最初的1-n b 可任意设定。
在使用传号差分码的条件下，载波相位遇1变遇0不变，载波相位的相对变化携带了数字信息。
2DPSK 调制框图如图2-4所示：2）解调对2DPSK 信号的解调有两种办法，第一种是相位比较法，又称差分解调，直接比较相邻码元的相位，从而判决接收码元是“0”还是“1”。
为此，需将前一码元延迟一码元时间，然后将当前码元相位和前一码元相位作比较。
另一种是相干解调，解调出来是相对码，所以需将其做逆码变换。
用差分解调法时不需要恢复本地载波，只需由收到的信号单独完成。
将2DPSK信号延时一个码元间隔Ts，然后与2DPSK信号本身相乘。
相乘器起相位比较的作用，相乘结果经低通滤波后再抽样判决，即可恢复出原始数字信息。
差分解调框图如图2-5所示图2-5差分相干解调框图2、设计与仿真根据以上框图在SystemView做出仿真图如图2-6所示。
图2-6 2DPSK差分解调仿真图各图符功能及参数设置：（1）图符0为伪随机信号，用以产生一系列的随机数字信号。
（2）图符1（异或）、7（延迟）组成了码反变换部分，把信号延迟一个码元周期后与当前码元相异或，得到相对码。
图符7的抽样保持用于延迟一个码元周期。
（3）图符2、9用于相对码的绝对调相。
（4）图符3、8为延迟解调，将收到的信号延迟一个码元周期后与当前信号相乘。
（5）图符4为三阶的Butterworth低通滤波器，截止频率为20Hz，滤除高频分量。
（6）图符5、10为抽样保持，6、11组成抽样判决部分，还原出信号。
系统时间设置:采样频率为1000HZ，采样点数为2048。
运行该模块得到的结果如图2-7所示：图2-7 2DPSK差分解调仿真波形从上到下依次为调制波形、差分码；DPSK信号、乘法器输出；滤波器输出和最后经过抽样判决得到的解调信号；第一个波形为原始数字信号，即绝对码；第二个波形为码反变换后的波形，即相对码，可以看到该波形符合“1变，0不变”的规则。
第三个波形为调制后的波形，该波形属于对相对码的绝对调相。
第四个波形为解调时延迟相乘后的波形；第五个波形为经过低通滤波器后的波形；第六个波形为解调后经抽样判决得到的波形，第一和第六个位输入输出比较图，可以看出解调基本成功。
三、系统总体设计及调试在实际传输中，在发送端，A/D转换后将一个抽样值转换为并行的8位二进制码，所以发送时须先经过并串转换方能发送。
在总体设计图中图符79为8选一数据选择器，用于实现编码得到的8位二进制码的并串转换及分时传送。
图符12、13、19、20组成了一个8进制计数器，用于控制8选一数据选择器的分时发送。
在接收端同样要先串并转换再锁存才能进行D/A转换。
同时在接收端要正确区分8位数据的开始与结束，才能正确还原出原始信号，否则，接收端译码出来的信号与原始信号将不一致。
图符24为8位移位寄存器，用于实现8位分时传送的数据的接收及串并转换。
图符30为8位锁存器，用于将接收到的数据每8位作为一个整体锁存。
输入的模拟信号频率为30Hz，根据奈奎斯特定理，A/D 转换器的抽样频率（即图符22）取30Hz。
每个抽样值转换为8位的二进制码，在仿真中因为数据选择器（图符79）为边沿触发，计数器（图符19）的计数频率为抽样信号的16倍即480Hz才能达到预期效果。
同理，移位寄存器（图符24）的频率也为480Hz。
每接收8位数据，锁存器（图符30）锁存一次，故锁存器的频率要与数据选择器一致。
为使其信号同步，故使用同一个脉冲信号即图符13，经过八分频输入19、133两个计数器，分别输入数据选择器和锁存器。
在解码端JK触发器（图符98）用来锁存初始信号。
将以上PCM编解码部分加上并串、串并接口及2DPSK 调制和解调部分连接起来，就得到一个能实现单路语音通话的系统。
总系统图及有关参数见附录。
下图分别为输出波形，压扩后波形，PCM编码输出（2DPSK调制解调输入）波形，2DPSK解调波形（PCM解码输入），解压后的波形，解码输出。
由第一个波形和最后一个来看，除了一些细小的地方，信号基本上得到恢复‘单路语音通信系统仿真成功。
四、总结与体会刚刚接到课题时，我像大多数同学那样，感觉很茫然，有很多知识自己还不懂，所以我去了图书馆借了几本通信原理教程书，专门针对几个仿真模块好好的看了遍课本。
然后就是去熟悉system view仿真软件。
通过一边看老师的课件一边练习一些简单的操作慢慢的熟悉了软件的绘图仿真，其实熟悉了软件的图库后去绘图是蛮简单的，最复杂的是参数的设置。
