铸件补焊通用作业指导书
铝铸件作业指导书
铝铸件作业指导书一、背景介绍铝铸件是一种常见的金属铸造制品，广泛应用于汽车、航空航天、电子、机械制造等领域。
为了保证铝铸件的质量和生产效率，制定一份详细的作业指导书是非常必要的。
本文将详细介绍铝铸件的作业指导书内容。
二、铝铸件作业指导书内容1. 工艺流程- 铝铸件的工艺流程包括模具设计、熔炼铝合金、铸造、去除铸件毛刺、热处理、机械加工等环节。
每个环节都需要按照相应的规范和标准进行操作。
2. 模具设计- 模具设计是铝铸件生产的重要环节，要根据产品的形状和尺寸设计合适的模具。
模具设计应考虑到产品的收缩率、冷却效果、浇注系统等因素，确保铸件的质量。
3. 熔炼铝合金- 熔炼铝合金是铝铸件生产的关键步骤，应选择合适的铝合金材料，并按照工艺要求进行配料和熔炼操作。
熔炼过程中要控制合金的温度、搅拌时间和气氛，确保合金的成分均匀和纯度。
4. 铸造- 铸造是将熔融的铝合金注入模具中形成铸件的过程。
在铸造过程中，应注意铸件的浇注温度、浇注速度和浇注压力，确保铸件的密实性和表面质量。
5. 去除铸件毛刺- 铸件在铸造过程中会产生一些毛刺，需要进行去除。
去除铸件毛刺的方法包括手工修整、机械研磨、化学腐蚀等，具体方法根据铸件的形状和尺寸选择。
6. 热处理- 铝铸件的热处理是为了提高铝合金的强度和硬度。
常见的热处理方法包括固溶处理、淬火和时效处理等，具体方法根据铝合金的成分和要求选择。
7. 机械加工- 铝铸件在热处理之后需要进行机械加工，以达到产品的精度和表面质量要求。
机械加工包括车削、铣削、钻孔、磨削等，具体方法根据铝铸件的尺寸和形状选择。
8. 质量检验- 铝铸件生产完成后，需要进行质量检验。
质量检验包括外观检查、尺寸测量、力学性能测试等，确保铝铸件的质量符合要求。
9. 包装和出货- 铝铸件生产完成后，需要进行包装和出货。
包装应根据铝铸件的形状和尺寸选择合适的包装材料和方式，确保产品在运输过程中不受损坏。
三、总结铝铸件作业指导书是保证铝铸件质量和生产效率的重要文件。

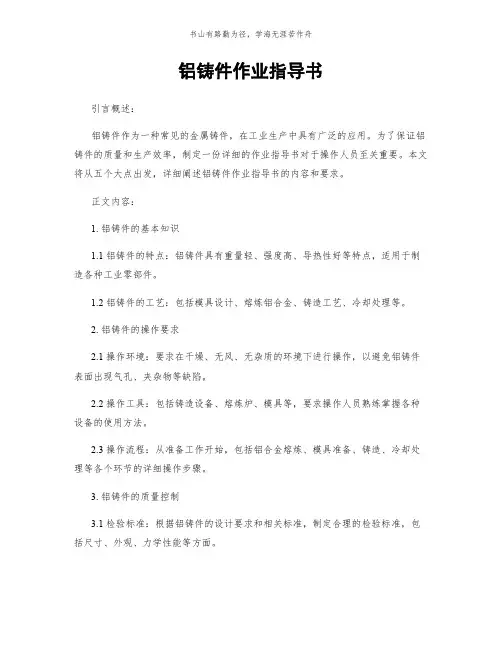

铝铸件作业指导书简版
铝铸件作业指导书引言概述：铝铸件作为一种常见的金属铸件，在工业生产中具有广泛的应用。
为了保证铝铸件的质量和生产效率，制定一份详细的作业指导书对于操作人员至关重要。
本文将从五个大点出发，详细阐述铝铸件作业指导书的内容和要求。
正文内容：1. 铝铸件的基本知识1.1 铝铸件的特点：铝铸件具有重量轻、强度高、导热性好等特点，适用于制造各种工业零部件。
1.2 铝铸件的工艺：包括模具设计、熔炼铝合金、铸造工艺、冷却处理等。
2. 铝铸件的操作要求2.1 操作环境：要求在干燥、无风、无杂质的环境下进行操作，以避免铝铸件表面出现气孔、夹杂物等缺陷。
2.2 操作工具：包括铸造设备、熔炼炉、模具等，要求操作人员熟练掌握各种设备的使用方法。
2.3 操作流程：从准备工作开始，包括铝合金熔炼、模具准备、铸造、冷却处理等各个环节的详细操作步骤。
3. 铝铸件的质量控制3.1 检验标准：根据铝铸件的设计要求和相关标准，制定合理的检验标准，包括尺寸、外观、力学性能等方面。
3.2 检验方法：包括目视检查、测量尺寸、力学性能测试等，要求操作人员熟练掌握各种检验方法。
3.3 缺陷处理：对于出现的缺陷，要求操作人员能够及时发现并采取相应的处理措施，以保证铝铸件的质量。
4. 铝铸件的安全注意事项4.1 个人防护：操作人员应佩戴符合要求的防护用品，包括安全帽、防护眼镜、防护手套等。
4.2 设备安全：要求操作人员熟悉各种设备的安全操作规程，避免发生事故。
4.3 废料处理：铝铸件制造过程中产生的废料要进行合理的处理，避免对环境造成污染。
5. 铝铸件作业指导书的更新和改进5.1 定期更新：随着技术的不断发展，铝铸件的制造工艺和要求也在变化，作业指导书应定期进行更新，以适应新的要求。
5.2 经验总结：根据实际操作经验，不断总结和改进作业指导书，提高生产效率和铝铸件的质量。
5.3 培训教育：对操作人员进行培训和教育，使其能够熟练掌握作业指导书的内容和要求，提高操作水平。

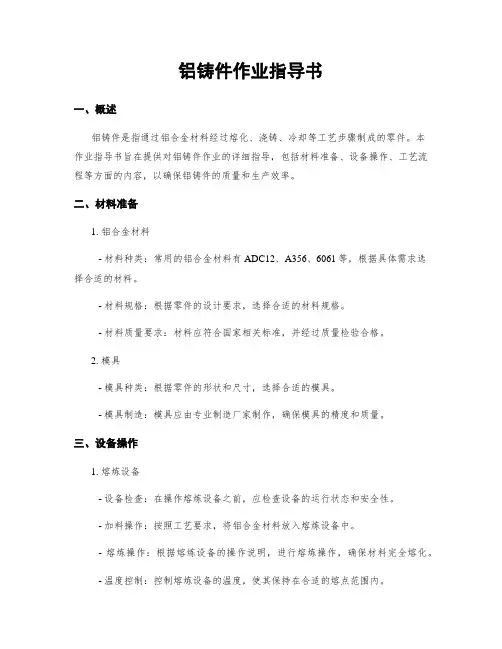

铝铸件作业指导书
铝铸件作业指导书一、概述铝铸件是指通过铝合金材料经过熔化、浇铸、冷却等工艺步骤制成的零件。
本作业指导书旨在提供对铝铸件作业的详细指导，包括材料准备、设备操作、工艺流程等方面的内容，以确保铝铸件的质量和生产效率。
二、材料准备1. 铝合金材料- 材料种类：常用的铝合金材料有ADC12、A356、6061等，根据具体需求选择合适的材料。
- 材料规格：根据零件的设计要求，选择合适的材料规格。
- 材料质量要求：材料应符合国家相关标准，并经过质量检验合格。
2. 模具- 模具种类：根据零件的形状和尺寸，选择合适的模具。
- 模具制造：模具应由专业制造厂家制作，确保模具的精度和质量。
三、设备操作1. 熔炼设备- 设备检查：在操作熔炼设备之前，应检查设备的运行状态和安全性。
- 加料操作：按照工艺要求，将铝合金材料放入熔炼设备中。
- 熔炼操作：根据熔炼设备的操作说明，进行熔炼操作，确保材料完全熔化。
- 温度控制：控制熔炼设备的温度，使其保持在合适的熔点范围内。
2. 浇注设备- 设备检查：在操作浇注设备之前，应检查设备的运行状态和安全性。
- 浇注准备：准备好模具和熔化好的铝合金材料。
- 浇注操作：根据工艺要求，将铝合金材料倒入模具中，并确保浇注过程中无气泡和杂质。
- 浇注控制：控制浇注的速度和压力，以确保铝铸件的密实性和表面质量。
四、工艺流程1. 模具准备：将模具清洁干净，并涂抹模具释放剂，以防止铸件粘附在模具上。
2. 熔炼铝合金材料：按照工艺要求，将铝合金材料放入熔炼设备中进行熔炼。
3. 铸件浇注：将熔化好的铝合金材料倒入模具中，控制浇注的速度和压力，确保铸件的质量。
4. 冷却固化：铸件在模具中冷却固化，等待足够的时间以确保铸件完全凝固。
5. 模具开启：将冷却固化的铸件从模具中取出，注意避免铸件变形或损坏。
6. 去毛刺处理：对铸件进行去毛刺处理，以提高铸件的表面质量。
7. 检验和检测：对铸件进行尺寸、外观和性能的检验和检测，确保铸件符合设计要求。
铸件焊接焊补实用技术及焊补工艺规程
铸件焊补工艺规程Q/HY-J12-2012编制：审核：批准：受控状态：发文编号：版本号：2013年4月30日发布2013年5月10日实施铸件焊补工艺规程Q/HY-J12-2012本标准适用于铸钢件缺陷（疏松、缩孔、包砂、冷隔、裂纹、缺肉）的焊接修补及质量工作检查的依据。
1 焊补前的准备1.1焊接修补前必须将铸钢件缺陷内部、外部清理干净，不允许有油污、污垢、铁锈（氧化皮）粘砂等影响焊接修补质量的脏物。
1.2开出坡口，使铸件内部未氧化的金属露出，否则将会使电弧熄灭而无法焊补或重出现裂缝、气孔和未焊透的缺陷。
铸件缺陷坡口的确定1.3对有可能延伸的裂纹应在裂纹两端钻截断孔，一般距离裂纹5-10mm，孔深超过裂纹深2-3mm，然后再铲坡口，截断孔作为坡口的两端包括在焊补之内。
1.4铸件的预热1.4.1对于焊前需作预热的焊件，在焊接过程中必须保持焊件不低于规定的预热温度的下限值。
1.4.2对于不同钢种的不同铸件严格按照工艺要求选择不同的预热温度。
2 焊补2.1扒挖后要将扒挖处打磨干净，磨掉增碳层，待确认清理干净后，方可进行焊接修补。
2.2根据铸件的不同钢种，按工艺要求选择合适的焊条牌号及规格，合适的焊机。
2.3根据铸件的不同缺陷选择合适的焊补方法。
2.3.1对于不同特点的裂纹可采用a 焊补较短的裂纹可采用直通焊、逆向分段焊，对称焊。
b 焊补薄壁铸件及较长裂纹可采用跳焊、逐步退焊、交替焊。
2.3.2贯穿裂纹间隙很大或刚性很大的铸件，焊补时可采用单面逐步堆焊法。
2.3.3圆形的不大缺陷孔用环形的焊缝焊补法。
2.4在焊补过程中为减少焊接应力可进行敲击焊缝（除第一层和最后一层）。
2.5对于不预热的铸件或采用多层焊时，为减少焊补过热尽量用小直径焊条和小电流，间断焊补，使焊缝稍冷后，敲掉溶渣再继续焊补。
2.6加工后发现缺陷，焊补时应在加工表面覆盖石棉板（或石棉布）2.7对于不同要求，不同钢种的铸件焊补按特殊的工艺要求执行。

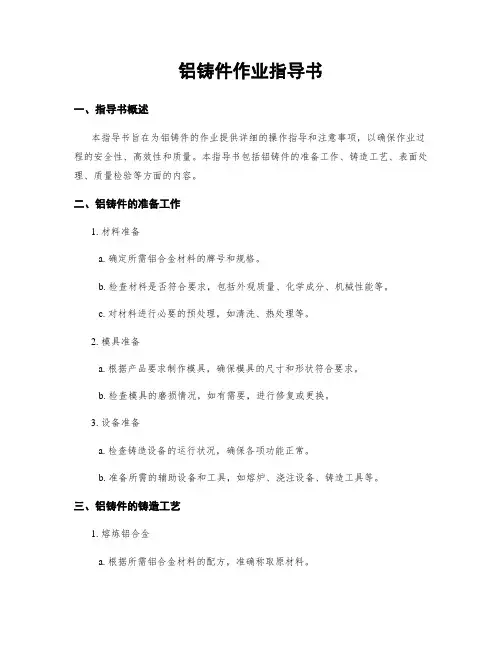

铝铸件作业指导书
铝铸件作业指导书一、指导书概述本指导书旨在为铝铸件的作业提供详细的操作指导和注意事项，以确保作业过程的安全性、高效性和质量。
本指导书包括铝铸件的准备工作、铸造工艺、表面处理、质量检验等方面的内容。
二、铝铸件的准备工作1. 材料准备a. 确定所需铝合金材料的牌号和规格。
b. 检查材料是否符合要求，包括外观质量、化学成分、机械性能等。
c. 对材料进行必要的预处理，如清洗、热处理等。
2. 模具准备a. 根据产品要求制作模具，确保模具的尺寸和形状符合要求。
b. 检查模具的磨损情况，如有需要，进行修复或更换。
3. 设备准备a. 检查铸造设备的运行状况，确保各项功能正常。
b. 准备所需的辅助设备和工具，如熔炉、浇注设备、铸造工具等。
三、铝铸件的铸造工艺1. 熔炼铝合金a. 根据所需铝合金材料的配方，准确称取原材料。
b. 将原材料放入熔炉中，控制熔炉的温度和保温时间，使其完全熔化。
c. 在熔炉中加入必要的合金元素，如硅、镁等，以调整铝合金的成分。
2. 铸型制备a. 根据产品要求，在模具中放置铸型材料，如石膏、砂型等。
b. 将铸型材料进行压实或震动，以确保其紧密性和表面光滑度。
c. 按照设计要求，在铸型中放置必要的芯子，以形成内部空腔或复杂结构。
3. 浇注铝合金a. 将熔炼好的铝合金倒入预热好的浇注设备中。
b. 控制浇注速度和角度，确保铝合金充分填充铸型，并避免气泡和缺陷的产生。
c. 在浇注过程中，可采用振动或压力辅助铸造，以提高铝铸件的密实度和凝固性能。
4. 铸件处理a. 将铸好的铝铸件从模具中取出，注意避免损坏。
b. 对铸件进行必要的修整、修磨和清理，以去除毛刺、氧化皮等表面缺陷。
c. 根据需要，对铸件进行热处理、机械加工等后续工艺。
四、铝铸件的表面处理1. 喷砂处理a. 对铝铸件进行喷砂处理，以去除表面的氧化皮和污染物。
b. 选择合适的喷砂材料和工艺参数，确保铸件表面的粗糙度和清洁度符合要求。
2. 表面涂装a. 根据产品要求，选择合适的涂装材料和工艺。

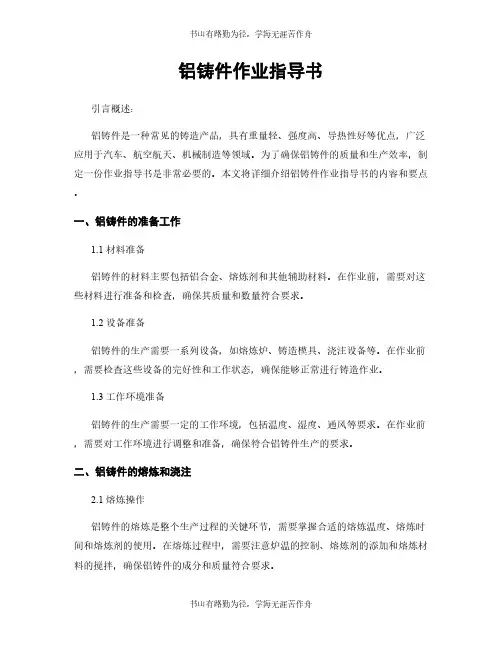

铝铸件作业指导书
铝铸件作业指导书引言概述：铝铸件是一种常见的铸造产品，具有重量轻、强度高、导热性好等优点，广泛应用于汽车、航空航天、机械制造等领域。
为了确保铝铸件的质量和生产效率，制定一份作业指导书是非常必要的。
本文将详细介绍铝铸件作业指导书的内容和要点。
一、铝铸件的准备工作1.1 材料准备铝铸件的材料主要包括铝合金、熔炼剂和其他辅助材料。
在作业前，需要对这些材料进行准备和检查，确保其质量和数量符合要求。
1.2 设备准备铝铸件的生产需要一系列设备，如熔炼炉、铸造模具、浇注设备等。
在作业前，需要检查这些设备的完好性和工作状态，确保能够正常进行铸造作业。
1.3 工作环境准备铝铸件的生产需要一定的工作环境，包括温度、湿度、通风等要求。
在作业前，需要对工作环境进行调整和准备，确保符合铝铸件生产的要求。
二、铝铸件的熔炼和浇注2.1 熔炼操作铝铸件的熔炼是整个生产过程的关键环节，需要掌握合适的熔炼温度、熔炼时间和熔炼剂的使用。
在熔炼过程中，需要注意炉温的控制、熔炼剂的添加和熔炼材料的搅拌，确保铝铸件的成分和质量符合要求。
2.2 浇注操作浇注是将熔融的铝合金倒入模具中的过程，需要掌握合适的浇注温度、浇注速度和浇注方式。
在浇注过程中，需要注意铸造模具的预热、浇注温度的控制和浇注过程的稳定性，确保铝铸件的形状和尺寸符合要求。
2.3 铝铸件的冷却铝铸件在浇注后需要进行冷却，以使其固化和形成所需的结构。
冷却过程需要控制温度和时间，以确保铝铸件的质量和性能。
在冷却过程中，需要注意冷却速度、冷却介质和冷却时间的选择，确保铝铸件的冷却效果符合要求。
三、铝铸件的加工和检测3.1 加工工艺铝铸件在冷却后需要进行一系列的加工工艺，如去毛刺、修整、打磨等。
在加工过程中，需要掌握合适的加工方法和工具，确保铝铸件的表面光洁度和尺寸精度符合要求。
3.2 检测方法铝铸件的质量需要通过一系列的检测方法进行验证，如尺寸检测、材料成分分析、力学性能测试等。
在检测过程中，需要掌握合适的检测方法和设备，确保铝铸件的质量符合要求。
铝铸件作业指导书
铝铸件作业指导书一、概述铝铸件是一种常见的铸造件，具有分量轻、强度高、耐腐蚀等优点，广泛应用于航空航天、汽车创造、机械设备等领域。
本作业指导书旨在提供铝铸件的作业指导，包括铸造工艺、设备操作、质量控制等内容，以确保铝铸件的创造质量和工作安全。
二、铸造工艺1. 铝铸件材料选择根据铝铸件的使用要求，选择合适的铝合金材料，常见的有铝硅合金、铝镁合金等。
根据不同材料的特性，确定合适的浇注温度、浇注速度等工艺参数。
2. 模具创造根据铝铸件的形状和尺寸，制作相应的模具。
模具应具备良好的耐热性和耐磨性，确保铝液的充型质量和铸件的尺寸精度。
3. 铝液准备根据铝铸件的要求，选择合适的铝液配方，并进行熔炼、脱气等处理，确保铝液的纯净度和流动性。
4. 浇注操作将准备好的铝液倒入模具中，控制浇注温度和速度，确保铝液充实模腔，并避免产生气孔、缩松等缺陷。
5. 冷却处理待铝液充实完毕后，将模具进行冷却处理，以促使铝液凝固成型。
冷却时间和温度应根据铝铸件的厚度和形状进行合理控制，以避免产生应力和变形。
6. 脱模和后处理冷却完成后，将铝铸件从模具中取出，进行脱模处理。
根据铝铸件的要求，进行修磨、去毛刺、抛光等后处理工艺，以提高铝铸件的表面质量和尺寸精度。
三、设备操作1. 铸造设备铝铸件的创造需要使用铸造设备，如电炉、熔炼炉、浇注机等。
在操作设备之前，应检查设备的工作状态和安全性能，确保设备正常运行。
2. 模具操作模具是铝铸件创造的重要工具，操作时应注意以下事项：- 模具的安装和拆卸应由专业人员进行，确保操作安全；- 模具表面应保持清洁，避免杂质进入铝液中；- 模具使用过程中，应定期检查模具的磨损情况，及时更换或者修复。
3. 浇注操作浇注操作是铝铸件创造的关键步骤，操作时应注意以下事项：- 控制铝液的温度和浇注速度，避免铝液过热或者过冷；- 浇注过程中，应避免产生气泡和杂质进入铝液；- 浇注时应保持稳定的姿式，避免铝液外溅和操作人员受伤。
铝铸件作业指导书
铝铸件作业指导书一、背景介绍铝铸件是一种常见的铸造产品，广泛应用于汽车、航空航天、电子设备等领域。
为了确保铝铸件的质量和生产效率，制定一份详细的作业指导书对操作人员进行指导是非常必要的。
二、作业环境要求1. 温度：作业环境温度应在20℃~25℃之间，以确保铝铸件的热胀冷缩不会影响其尺寸精度。
2. 通风：作业区域应保持良好的通风条件，以排除铸造过程中产生的有害气体和烟尘。
3. 照明：作业区域应有足够的照明设施，以确保操作人员能够清晰地看到工件和设备。
三、操作步骤1. 准备工作a. 检查设备：确保所有用于铝铸件作业的设备正常运行，如铸造炉、模具等。
b. 准备原材料：根据生产计划准备足够的铝合金材料，并进行质量检查。
c. 清洁工作区：清理作业区域，确保没有杂物和污垢。
2. 准备模具a. 检查模具：检查模具的完整性和表面状态，确保没有损坏或磨损。
b. 涂抹模具释模剂：使用适当的模具释模剂涂抹在模具表面，以便顺利脱模。
3. 铸造操作a. 加热炉子：将铝合金材料放入铸造炉中，根据工艺要求加热到适当温度。
b. 铸造过程：将熔化的铝合金材料倒入模具中，注意避免气泡和杂质的产生。
c. 冷却：待铝铸件凝固后，将模具放置在冷却设备中，以加速冷却过程。
d. 脱模：冷却后，小心地将铝铸件从模具中取出，避免损坏。
4. 后续处理a. 去除毛刺：使用砂轮或其他工具去除铝铸件表面的毛刺和粗糙部分。
b. 加工加工：根据产品要求进行切割、钻孔、磨削等加工操作。
c. 清洁：清洁铝铸件表面的灰尘和污垢，以便后续的涂装或表面处理。
d. 检验：对铝铸件进行质量检验，包括尺寸、外观、材质等方面的检测。
e. 包装和储存：将合格的铝铸件进行包装，并储存到指定的仓库或发往客户。
四、安全注意事项1. 穿戴个人防护装备：操作人员应穿戴安全帽、防护眼镜、防护手套等个人防护装备。
2. 注意火源：操作过程中应注意避免火源接近铸造炉和模具，防止火灾事故的发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冷焊
非加工面加工面
高强度铸铁球墨铸铁
2 2.5 3.2＜4
4～6
5～20
铸116、铸117、铸308铸116、铸117、铸408铸238、铸408、铸116、铸117
（1）焊条直径按待焊补铸件壁厚根据下表选用；
（二）焊补程序
（2）各类型焊条的冷焊机电流按下表选用；
2、缺陷原有形状边缘应适当加工或打磨成坡口形式；1、对铸件待焊部位进行清理；
3、选用适合的电焊机和电焊工具；
4、根据铸件材质、缺陷大小及焊后要求按下表选用焊条。
焊补特点
一般灰铸铁结422、铸100、铸208可选用焊条铸件补焊通用作业指导书
焊条直径（mm）铸件壁厚（mm）
410～30
在客户允许和规定的铸件修补要求的范围内，对铸件出现的砂眼、气孔、缩孔等缺陷，在不影响原铸件的使用性能、寿命和外观的情况下，均可进行修补。
修补工作必须对不同的缺陷和要求，选择适当的方法，按照规定的工艺规程进行。
二、 补焊方法（一）焊前准备
一、 补焊条件
铸件补焊通用作业指导书
2 2.5
3.2456钢芯电焊条80～100100～120
130～150铸铁芯电焊条
200～280
250～350
300～420
热焊
焊条直径（mm）4567
电流(A)200～240250～300300～360350～420
1、对补焊部位补焊质量进行检查，是否符合要求，不符合时应重新补焊。
2、对补焊部位进行打磨平整。
编制: 审核： 会签： 批准：
三、焊后检查及修整
（3）钢芯焊条冷焊时，采用“小电流、短路、断续、分散焊”方式操作；（4）铸铁焊条冷焊时，采用“大电流、连续、集中式”方式操作；（5）当焊补厚壁铸件时，可用多层堆焊方式操作；
焊条类型焊条直径(mm)
（6）当焊补有裂纹倾向的缺陷时，可采用热态锤击法，以减轻初应力。
（一）焊前准备
（1）缺陷清理和加工与冷焊基本相同；
（2）对于边角部位及穿透缺陷，可用石墨板、石棉布或造型材料等进行塑型；（3）缺陷处预热至500～700℃。
（二）焊补程序
（1）热焊用电流按下表选用；8
400～480
（2）由缺陷最低处开始引弧、引弧后摆动电焊条，用长弧依次熔化缺陷四周，交界处必须熔合良好，对于堆积的熔渣要及时清理掉；
（3）当铁水已经超过缺陷顶平面时，应将电弧略为拉长，并沿交界处走几圈。
然后慢慢地熄弧，熄弧时整个熔池表面应呈液化状态；
（4）焊补后，当熔池里铁水开始凝固时，可将保温材料覆盖上进行保温缓冷。
