自行式高空作业车
自行式高空作业车液压系统设计特点
目录(一)用途与特点。
2(二)整机对液压系统的要求.。
3(三)液压系统设计方案.。
5(四)液压原理图绘制.。
6(五)26米自走车计算。
7(六)产品市场与前景分析.。
17(七)经济效益.。
171一、用途与特点高空作业车在国民经济建设的许多行业被广泛地采用，如工业与民用高层建筑的施工与维护、水利电气工程安装、高空消防与救援以及现代化军事雷达设备的保养维护。
随着经济的发展，人力资源成本的不断提高，机械化取代人力的趋势进一步加快，国外农业果树的采摘都要用到小型高空车。
因此，市场有着广阔的发展空间，发展满足我国国情所需要的高空车是十分必要的。
而液压系统作为高空车最重要组成部分，对其研究和控制是对整机开发的基础高空作业车的特点是悬臂长易颤动，而平台上的微小抖动通过长长工作臂传递到工作斗上都会放大很多倍，因此，作业要求运行平稳，尽力减小震颤，任何情况下都要求安全可靠，不得造成人员的损伤。
而整个的作业动作都是由液压系统来完成的，这就对液压系统的设计提出了很大的要求，要求尽力的保证作业性能，满足高空作业的要求。
高空作业车液压系统早期都是由汽车起重机的液压系统改造而成，外表一样而作业性能要求完全不一样，高空车液压系统的设计资料很少。
随着液压技术的进步，近几年的高性能的液压控制阀不断出现，采用新型液压阀的液压系统的设计不断出现，下面就笔者在实际设计中的一种采用新的插装阀，设计的一种适合厂区作业，移动方便的自走式高空作业车的液压系统及系统计算做一论述。
2二、整机对液压系统的要求根据自走式高空作业车的工作特点和具体的工况，液压系统需满足作业动作要求和系统工作要求1.自走式高空作业车的作业动作要求1)保证工作臂的起落、伸缩，可以各自单独动作，也可以相互配合实现复合动作2)保证工作臂的动作与回转平台的回转动作既能单独进行，又能作复合动作，提高的作业效率。
3)工作臂的变幅起落，要保证工作斗的水平。
4)在工作斗上，可以操作行走，移动作业位置。
高空作业车辆施工方案设计
高空作业车辆施工方案设计背景介绍现代建筑中，高层建筑层出不穷，高空作业已成为不可避免的施工问题之一。
高空作业需要使用高空作业车辆，通过对作业车辆的施工方案设计可以有效提高施工效率和安全性。
常见高空作业车辆常见高空作业车辆有升降式高空作业车、自行式高空作业车和悬臂式高空作业车。
升降式高空作业车是通过升降机构使车架上下移动，满足作业高度要求。
由于拥有较高的稳定性和灵活性，被广泛应用在室内和室外高空作业于现场中。
自行式高空作业车，也叫做自走式高空作业车，适用于高空平台的移动。
悬臂式高空作业车通过臂架与起重机相连，可以进行更复杂的高空作业。
针对不同的施工需求，选择适当的高空作业车辆可以提高施工效率和安全性，并且能够大大减少操作员的劳动强度。
高空作业车辆施工方案设计安全设计安全是高空作业中需要优先考虑的问题，在施工方案设计中需要采取一系列措施来确保作业过程的安全性。
在选择高空作业车辆时，需要考虑车辆的自重、载重质量以及车架的稳定性等因素，避免车辆因为重心不平衡等原因导致翻倒。
此外，在使用高空作业车辆时，也需要根据现场环境选择适当的施工方法，设定安全警戒线，使用安全带并确保安全带与车架连接牢固等。
在高空作业车辆施工方案设计中，安全性应始终是最重要的考虑因素。
施工方案设计不同的高空作业车辆在不同的施工过程中都有各自的特点和使用方法。
例如，在使用升降式高空作业车时，应该考虑车辆的各项参数是否满足施工需求；在使用自行式或悬臂式高空作业车时，则需要确定起重机的安装位置和角度等因素。
施工方案设计的关键是要全面的考虑各项要素，将施工方案制定得尽可能合理、简化操作流程，并且保证最大的安全性。
在方案设计过程中还需要注意现场施工人员的交流和协作，以确保作业连贯性。
施工时间预估在施工期间，应尽可能减少车辆的运输和安装时间，以提高施工效率。
在施工方案设计中需要对车辆的运输路径和需要的安装时间进行预估和规划，做好施工进度的管理和控制，有助于确保施工的顺利开展。
GTYZ12全自行12米液压轮升降车说明书
GTJZ12 含税含运报价：主要参数：升降高度:10m 承载能力：320KG 尺寸：2.47m*1.18m 形式：全自行液压驱动重量：2960kg全自行液压驱动12米配置二：主要配置清单产品材质:产品特点：1.脚踏延升平台可以讯速的铺开至作业点；2.可折叠式围栏缩小了整机体积；3.方便在狭小的空间作业；4.25%的爬坡能力，能够流畅爬上斜面；5.旋转式底盘方便维护；6.故障代码自动显示方便检修；三：简介及技术特点高空作业平台使许多困难危险的工作变得更加容易化，例如：室内外清洁(天花板，幕墙，玻璃窗，屋檐，雨蓬，烟囱等)，广告牌的装置和维护，路灯和交通标志的装置和维护等。
这种高空升降平台的特点是小巧灵活，方便快捷。
可以用一部升降平台代替脚手架来达到您需要的高度，解决您的难题。
同时，还可以节省您的费用和宝贵的时间。
高空作业平台具有以下特点：1、安全认证符合欧盟EN280 标准，取得CE 认证。
2、高空作业可行走剪叉自行式高空作业平台，它具有自动行走的功能，能够在不同工作状态下，快速、慢速行走，只需一个人在高空作业时可操作机器连续完成升降、前进、后退、转向等动作，较传统的液压平台大大提高了工作效率，减少操作人员数量及劳动强度。
特别适合于机场候机楼、车站、码头、商场、体育场馆、小区物业、厂矿车间等较大范围的高空连续作业。
3、无级变速只需一个人操作，所有的动作均在工作台上用操作手柄控制，电机为无级变速。
有效的延长了蓄电池和电机的使用寿命，电机仅消耗工作时的能量。
4、延伸平台平台可移出，扩大了工作范围，可满足部分用户的特殊需要5、绿色环保由于该机采用直流蓄电池动力，本机可安全安静的适合室内或室外工作。
以上参数仅供参考，以实际产品参数为准。
XHZS14型自行式高空作业台车
Ｓ ｌ－ ｏ ｅ ｌｄ ａ ｒ ａ ｌ ｔｏ ｍ ｇ ｎ ＸＨＺＳ ４ ｅ ｆｐｒ ｐ ｌｅ ｅ ｉ ｌｐ ａ ｆ ｒ ｗａ ｏ １
ＤＩ ｈ－ ｉ ｇ Ｚ ＮＧ Ｓ ｉ ｎ ， ＨＯ Ｊ － ｉ ＨＡＮ ｉｏｙ ｎ ， ＨＡＮＧ Ｘ ｕ ｗｅ，Ｃ ｅ ｙ Ｕ ｉ ｘａ ａ ｎ， Ｘ ａ－ｏ ｇ Ｚ ｉ－ ｉ ＡＩＬ ｉ
该 车设计 合 理 、操 作 方便 、安全 可靠 ，性 能 稳 定 ， 总体 技术 达 到 了 国 内 领 先 水 平 。样 车 已在 国 防工
程施 工 中得 到 了成 功 验证 ，具 有 重 大 的 军 事 和 经
额定功率／ Ｗ ｋ 额定转矩／ ｍ Ｎ 专 驱动型式
轴距／ ｍｍ 用 轮 距 ／ ｍｍ
誉 举升风管最大直径／ ｍｍ
升 举升风管最小直径／ ｍｍ 作 举升风管最大长度／ ｍｍ
１０ ６０
３０ ０ ８ ０ ００
一
图 ２ 自行 式 高 空 作 业 台 车 行 ቤተ መጻሕፍቲ ባይዱ 状 态 图
（）专 用 底 盘 。 由发 动机 、车 架 、行 走 机 构 、 １
转向机构等组成 。考虑到工作可靠性 、噪声、排
底 最小离地 间隙（ 车桥下 ）ｍｍ ／
２０ ７
济效 益 。本文 对 １ｍ 自行 式 高 空作 业 台车 的 总体 ４ 设计 进行 分析 和介绍 。
爬坡能力／ （ 。 ） 盘 最高行驶速度／ （ｍ／ ） ｋ ｈ
最小转弯半径／ ｍ
≤３ ５ １５ ２ ８ ． ／ ．
≤７５ ．
９ ８ １Ｏ
建旄札拭 ２０．４（ ０７０ 上半月刊）
维普资讯
产品结构
Ｐ ＯＤ Ｒ ＵＣＴ ＆ ＳＴ ＵＣＴ ＲＥ Ｓ Ｒ Ｕ
国内外高空作业机械的及发展趋势
国内外高空作业机械的及发展趋势高空作业机械（包括车载式工作平台、移动式升降工作平台和固定式升降工作平台）是一种将作业人员、工具、材料等通过作业平台举升到空中指定位置进行各种安装、维修等作业的专用高空作业设备。
由于该设备是用来载人高空作业，因此，对设备的安全要求很高。
高空作业机械广泛用于建筑物外墙表面的装饰、清洗和维护、绝缘架线和维修、消防救援及大型物体（船舶、飞机）维护检查、路灯维修、机械化施工作业等。
以下介绍国内外高空作业机械的现状及发展情况。
1 国外高空作业机械的现状及发展国外高空作业机械生产企业主要集中在欧美和日本等发达国家，三个地区的高空作业机械产品又各有特点。
1.1 国外高空作业车1.1.1 欧洲高空作业车行业欧洲高空作业车生产厂家多，欧洲仅意大利已知的就有二十家左右高空作业车生产厂，德国、法国、英国、芬兰、丹麦等国也都有很多高空作业车生产厂，可以说欧洲是高空作业车最主要的产地。
欧洲产品的结构型式齐全，高空作业机械按臂架结构可分为折叠臂、伸缩臂、混合臂等型式，欧洲产品各种结构都有采用，尤其是各种结构的混合臂产品，美国和日本很少见，而欧洲混合臂产品非常多。
欧洲产品作业高度规格全，作业高度最低在10m左右，最大高度超过100m；北美地区的产品最大作业高度基本不超过70m，日本产品最大作业高度不超过60m。
欧洲高空作业机械生产历史长，技术水平高，因此目前欧洲产品在世界上销售范围最为广泛，中东、东南亚、南美洲等地都是以欧洲产品为主。
从以上几点可以说明欧洲是高空作业车最发达，技术水平最高的地区。
但欧洲基本上不生产和使用高空绝缘车，目前仅芬兰博浪涛（Bronto）公司生产大高度高空绝缘车。
欧洲主要高空作业车生产商如下：1）Bronto：中文名博浪涛，芬兰公司，产品为高空作业车和消防救援车。
消防车在中国具有很高知名度，我国进口的大高度高空作业车见表1。
高空作业车以大高度为主，作业高度23～110m。

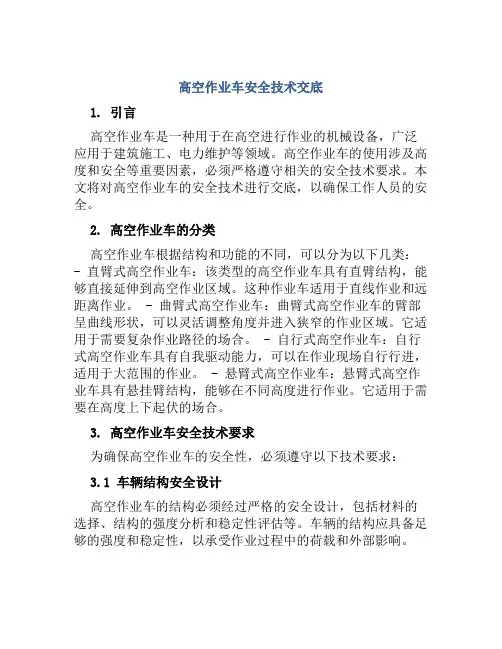

高空作业车安全技术交底
高空作业车安全技术交底1. 引言高空作业车是一种用于在高空进行作业的机械设备，广泛应用于建筑施工、电力维护等领域。
高空作业车的使用涉及高度和安全等重要因素，必须严格遵守相关的安全技术要求。
本文将对高空作业车的安全技术进行交底，以确保工作人员的安全。
2. 高空作业车的分类高空作业车根据结构和功能的不同，可以分为以下几类：- 直臂式高空作业车：该类型的高空作业车具有直臂结构，能够直接延伸到高空作业区域。
这种作业车适用于直线作业和远距离作业。
- 曲臂式高空作业车：曲臂式高空作业车的臂部呈曲线形状，可以灵活调整角度并进入狭窄的作业区域。
它适用于需要复杂作业路径的场合。
- 自行式高空作业车：自行式高空作业车具有自我驱动能力，可以在作业现场自行行进，适用于大范围的作业。
- 悬臂式高空作业车：悬臂式高空作业车具有悬挂臂结构，能够在不同高度进行作业。
它适用于需要在高度上下起伏的场合。
3. 高空作业车安全技术要求为确保高空作业车的安全性，必须遵守以下技术要求：3.1 车辆结构安全设计高空作业车的结构必须经过严格的安全设计，包括材料的选择、结构的强度分析和稳定性评估等。
车辆的结构应具备足够的强度和稳定性，以承受作业过程中的荷载和外部影响。
3.2 作业平台安全设计高空作业车的作业平台是作业人员进行工作的区域，必须保证其安全性。
作业平台应具备防滑设计、防护栏杆和安全门等设施，以防止作业人员从高处坠落。
3.3 控制系统安全性能高空作业车的控制系统必须保证其安全性能。
控制系统应具备稳定的操纵性和精准的操作控制，以确保高空作业车的稳定和安全。
3.4 防倾翻设计高空作业车在作业过程中容易发生倾翻，因此必须采取有效的防倾翻措施。
例如，可以在车辆底部安装稳定装置，提高整机的稳定性。
3.5 预防碰撞设计高空作业车在使用过程中必须预防碰撞事故的发生。
车辆的设计应考虑碰撞吸能结构，以减轻碰撞对车辆和作业人员的影响。
4. 高空作业车操作安全要求除了高空作业车本身的安全技术要求外，操作人员在使用高空作业车时也必须遵守以下安全要求：4.1 操作资质要求高空作业车的操作人员必须具备相应的操作资质，包括相关证书和培训合格证明。
自行式高空作业车发动机系统的设计
消音 器 通 过 ４×ＭＩ 栓 固 定 在 消音 器 支 架 Ｏ螺 上 ，消 音器 支架 通过 ２× ０螺 栓 固定 在发 动机 飞 Ｍ１ 轮 壳盖 上 。为 了 减 振 ，发 动 机 排 气 口与 消 音 器 进 气 口采 用波 纹管 连 接 。消 音器 质 量 约 为 ２ ｇ ０ｋ ，消 音 器支 架材 料 Ｑ ３ ２ ５一Ａ，取 安全 系 数 １５ ． ，施力 为
０ ２ｍｍ，图 ３ ． ｄ空 滤 架 １阶 固 有 频 率 １１２ ｚ １．３Ｈ ， 高 于发 动机 频率 带 （７～ ３ ３Ｈ ） ’ ２ ７ ． ｚ 。
２ ３ 排 气 系统 ．
ｎ・ Ｉ ｈ ‘ 【 ：Ｅ ＾ 匣故反抒、 舯如ｌ ｑ “． － 、 ｘｔ
（ ）约束与载荷施加位置 ａ （ ）变形分析结果 ｅ
（） ｂ
（ ）约束与载荷施加位置 ａ
（ ）应力分析结果 ｂ
—
。 Ｉ ｜ ｏ Ｄ ＴＡ Ｅ 岫 Ｈ Ｆ Ａ ｇ Ｔｇ ＯＨ ￣
Ｕ ｇ Ｉ ＬＴ Ｆ ＬＥ
－Ｈ● Ｍ
（ ）变形分 析结 果 （ ） 固有频 率分析结果 Ｃ ｄ 图 ３ 空滤支架有 限元分 析
ｇＥ Ｔ
ＴＩ＇ ｐ脾 Ｉ￣ ｌ ｌ
Ｌ∞ Ｄ ＴＥ ｇ Ｐ
ｌ
ｇ ￣ＴＥ ＣＩＩＩ Ｉ Ｕ Ｕ］ Ｐ Ｉ Ｉ￣ＴＩ Ｅ Ｉ
１ １
ｌ ３ ２３． ３３
Ｆ ｌ ：Ｅ 、 ｉｅ ．Ｊ
２ ４ ５３． ２５
‘ｔ ｎ 反故度抒 ¨ ・ 、 叫Ｊ ． ＿ ｄ Ｉ ．ｘｔ
１ ２ ２
Ｆ ｌ ：Ｅ 、 ＼‘ 反故反抒、 － 、 ｑ ｜ ．— ｉ－ ：Ｊ ２Ｒ【 呐ｄ Ｉ Ｊ ． ｘ ｔ
３ ０ Ｎ。 ０
Ⅵ 嘲
消音器 支 架 有 限 元 分 析 见 图 ５ ，从 图 ５中 得
高空作业车操作规范
高空作业车操作规范第一章总则采用液压传动的载人高空作业车，是当代先进的物种机械设备。
施工人员借助高空作业车升空工作，只要正确使用，安全得到保证。
但操作不妥或安全措施未落实，它又是一种十分危险的主空作业规程，物制定如下行为规范。
第二章行车1、汽车驾驶员必须持有大客车行车执照。
2、辅加变速箱必须脱离液压油泵。
3、注意桥梁、隧道通行高度。
4、车速一般不超过30公里/小时，郊区不超过40公里/小时。
5、作业斗（平台）内谢绝滞留人员。
第三章作业6、停车位置选择应是坚实地面，整车倾斜度不大于3°，并开启警示闪灯。
7、作业高度与风力（鲍福特）；风力6级及以下适宜高度10米以下作业；风力5级能以下适宜高度11~20米以下作业；风力4级及以下适宜高度21~30米以下作业。
8、起动油泵，踩下汽车离合器，拉上手刹车，变速箱挂空挡，扳动液压油泵离合拉杆，使液压油泵处于工作状态。
9、液压油泵运转2~5分钟后，方可操纵各动作手柄。
10、高空作业车的操作，应经培训并持有操作上岗证人员负责。
11、操作人员要精神集中，防止误操作并严格禁酒后作业。
12、首先放下支腿，必要时在支腿掌下放本垫，确保车辆处于水平状态。
13、操作手柄时要平稳，切勿急速迅猛，以免导致作业臂惯性摆动过大及意外事故。
14、要严格按照设备规定的技术参数及作业范围作业。
15、作业斗（平台）上工作人员要系好安全带。
16、升降作业斗（平台）时，应使上下臂交替动作，以保证作业斗（平台）处于最佳升幅半径状态，严禁将作业臂作其它用途。
18、当值司机，负责地面并注意往来车辆的安全防护工作。
19、使用作业高度25米以上作业车，除设置好安全标志及护栏外，地面监护人除司机外，还要设1-2人专责加强监护。
20、作业过程中，若发现液压系统有异音或突然外漏油液，应即停止工作，待检查或修复后，方可继续工作。
21、液压系统出现故障，作业臂不能动作时，应设法使作业斗（平台）上工作人员安全撤离，并通知专业维修人员处理。
