地下室渗漏处理方法与堵漏新技术的探讨
地下室渗漏水原因及堵漏方法地下室渗漏水原因及堵漏方法
地下室渗漏水原因及堵漏方法地下室渗漏水原因及堵漏方法一：地下室渗漏水原因及堵漏方法1. 引言地下室渗漏是许多房屋主人面临的常见问题。
本文将详细介绍地下室渗漏的原因以及堵漏的方法，房主解决这一困扰。
2. 地下室渗漏的原因2.1 超过地下室承受能力引起的渗漏描述如何分辨地下室是否超过承受能力，并造成渗漏现象。
2.2 地下室外墙缺陷引起的渗漏介绍各种可能的外墙缺陷，如裂缝、破损的防水层等，并分析其可能引起的渗漏问题。
2.3 排水系统问题引起的渗漏分析地下室排水系统可能存在的问题，如堵塞、管道老化等，并指出其对地下室渗漏的影响。
2.4 自然地下水压力引起的渗漏解释地下水渗透的原理，并说明地下水压力过大可能引起地下室渗漏的情况。
3. 堵漏方法3.1 加强地下室承重能力提供加固地下室的方法，如增加承重柱、加固墙体等，以避免超载引起的渗漏问题。
3.2 修复地下室外墙缺陷提供修复各种外墙缺陷的方法，如填补裂缝、修补防水层等，以消除渗漏隐患。
3.3 清理和修复排水系统解释如何清理排水系统中的堵塞，更换老化管道等，以确保排水系统正常运行。
3.4 防水措施介绍地下室防水的各种方法，如涂抹防水涂料、安装防水板等，以提高防水效果。
4. 附件提供相关的附件，如地下室平面图、外墙缺陷照片等，以读者进一步了解问题。
5. 法律名词及注释列出本文中所涉及的法律名词及其注释，以便读者理解相关法律条款的含义。
二：地下室渗漏水原因及堵漏方法1. 引言地下室渗漏是许多房屋主人面临的常见问题之一。
本文将详细介绍地下室渗漏的原因及堵漏的方法，房主解决这一困扰。
2. 渗漏水原因2.1 地下室天然湿度引起的渗漏解释地下室环境湿度高可能导致的渗漏问题，并提供相应的处理方法。
2.2 地下室基坑施工不当引起的渗漏介绍地下室基坑施工过程中可能发生的错误，如基坑排水系统不畅、防水层施工不当等，并提供相应的解决方案。
2.3 地下室排水系统故障引起的渗漏分析地下室排水系统可能出现的故障，如管道破裂、漏水等，并提供修复方法和预防措施。
地下室底板渗水原因分析及技术处理措施
地下室底板渗水原因分析及技术处理措施地下室渗水原因分析及处理措施地下室防水一直是建筑项目的重点防控之一，它关系到建筑物使用功能和耐久性等问题。
即使在国家大力推广的装配式建筑中，地下室部分仍采用现浇混凝土。
因此，解决地下室现浇混凝土渗水问题是非常必要的。
原因分析1.混凝土配合比设计不合理，砂、石含泥量过高，粉煤灰过量等造成混凝土收缩过大。
混凝土浇筑未分段分层导致混凝土过厚，内外温差大于20℃，造成混凝土开裂，施工缝未清理干净松散混凝土或浮浆，造成渗水等。
2.浇筑过程中混凝土供料中断、先后浇筑混凝土时间间隔大于初凝时间造成施工冷缝，混凝土漏振、欠振等造成混凝土不密实等。
3.行车、材料堆载及结构的不均匀沉降、结构自身的收缩等原因导致结构开裂渗水等。
4.施工缝松散混凝土未清理，存在细微孔隙造成渗水。
管理措施1.优化配合比设计控制好含泥量及粉煤灰用量，减少因混凝土收缩过大造成的渗水。
2.大体积混凝土施工时优化混凝土的浇筑施工方案，采用分层、分段、分区且预埋冷水管加覆盖保温的方法减少混凝土的开裂。
3.施工缝立缝表面凿毛法：混凝土终凝后，在允许拆模时轻轻将缝面的挡板拆除，用风炮机将表面凿毛，清理松动石子，待二次浇筑砼时，提前用压力水将缝面冲洗干净，边浇边刷素水泥浆一道，以增强咬合力。
4.表面浮浆处理法：梁、板、墙体积较大造成留置缝厚大，表面的浮浆层、泌水层也相应厚，施工缝的处理难度较大；如采取刮除表面的浮浆或二次振捣效果不佳，可采用添加粗骨料的方法，将级配干净的碎石撒入浮浆内，重新振捣防止石子集中。
这样会使缝处浇筑砼在体积较大处时粗细骨料均匀，水泥浆不会流失且强度不会降低，亦能提高新旧界面的粘结力和咬合力。
2.搅拌站选择，优先选择在行车半小时范围内供应单位，并对其的混凝土、砂浆等供应情况进行实地考察。
混凝土浇筑施工前与搅拌站沟通好混凝土的供应情况，并提前对行车路线了解，对进入施工现场的道路进行硬化处理。
在施工前，需要检查模板的拼缝和稳定性，并向混凝土施工班组人员进行安全技术交底，以确保混凝土振捣密实。
地下室渗漏原因分析及综合防治

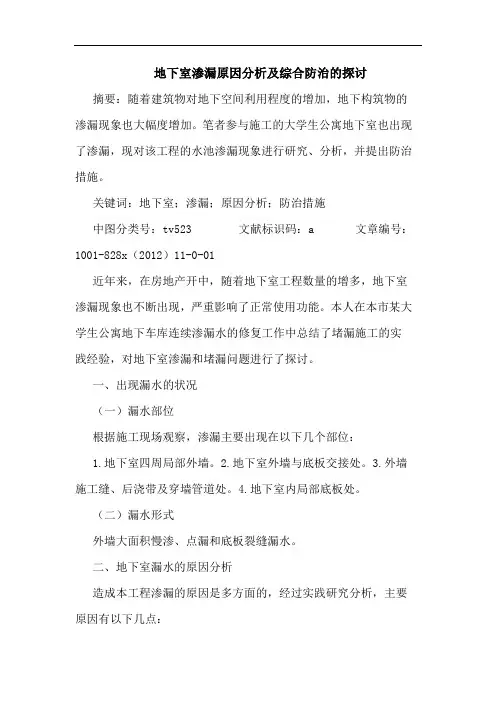

地下室渗漏原因分析及综合防治的探讨摘要：随着建筑物对地下空间利用程度的增加，地下构筑物的渗漏现象也大幅度增加。
笔者参与施工的大学生公寓地下室也出现了渗漏，现对该工程的水池渗漏现象进行研究、分析，并提出防治措施。
关键词：地下室；渗漏；原因分析；防治措施中图分类号：tv523 文献标识码：a 文章编号：1001-828x（2012）11-0-01近年来，在房地产开中，随着地下室工程数量的增多，地下室渗漏现象也不断出现，严重影响了正常使用功能。
本人在本市某大学生公寓地下车库连续渗漏水的修复工作中总结了堵漏施工的实践经验，对地下室渗漏和堵漏问题进行了探讨。
一、出现漏水的状况（一）漏水部位根据施工现场观察，渗漏主要出现在以下几个部位：1.地下室四周局部外墙。
2.地下室外墙与底板交接处。
3.外墙施工缝、后浇带及穿墙管道处。
4.地下室内局部底板处。
（二）漏水形式外墙大面积慢渗、点漏和底板裂缝漏水。
二、地下室漏水的原因分析造成本工程渗漏的原因是多方面的，经过实践研究分析，主要原因有以下几点：（一）设计原因1.该工程地下室水池四周墙体和车库入口处未设置柔性防水层，只考虑了抗渗混凝土结构自防水一道防线，属防水设防不足，留下渗漏隐患。
2.地下室顶面外漏部位顶板防水层与外墙防水层材料设置不一致，致使交接处卷材不能有效粘结在一起，而发生渗漏现象。
3.设计的穿墙管道密封材料适应变形能力差，嵌填不密实，密封材料填和金属管道收缩不一致，出现裂缝而造成渗漏。
（二）防水层局部失效的原因从发现的地下室漏水局部看，水均由地下室结构的混凝土薄弱部分漏渗出来，它说明二个方面的问题，一是地下室结构的刚性自防水局部失效；二是由卷材防水材料构成的整体柔性防水层也已局部破坏。
1.结构混凝土刚性自防水局部失效的原因（1）结构防水混凝土施工质量缺陷造成渗水通道。
根据缺陷的状态产生的有以下几种情况：①混凝土结构振捣不严密、养护不良造成早期失水严重、施工时配合比不准、砂石含泥量大等，都易使混凝土出现裂缝，产生渗漏通道。
地下工程防渗堵漏最新技术
《最新技术》
介绍内容
1 地下工程防渗的重要性 2 地下工程防水结构体系 3 地下工程渗漏水的原因和部位 4 施工缝、大面渗水、细部渗漏修补
先进的电渗透防渗堵漏技术
5 伸缩缝渗漏修补技术
西卡sikadur-combiflex堵漏技术
6 服务体系
地下工程防渗的重要性！…过去的教训
变形、施工缝、大面渗漏
1987年－ 挪威发明家Kjell Aage Utklev发现，只要施加电源，产生连续的正负脉冲
电流能将结构中的水电离化并排走，同时Karl J Grebstad 在香港并成立 Concrete Solutions Limited公司，开始在欧洲、香港、美国市场推广该技术。 1988年－ 申请了该项技术的专利。 同时，Karl 将这一技术更加完善和扩展，可对所有旧 的 或新建的 砼、砖、石结 构 进行防渗堵漏除湿处理，并在挪威、英国、香港 著名的工程中取得了成功。 2005年－ 英国USL集团合并了CSL公司， 同时 Karl 并成为公司的技术总监和主要股东； 2006年－英国香港USIL公司授权上海捷特防水技术有限公司中国区代理。
超深地下工程防渗堵漏 MPS电极安装示意图
水 库
超深地下工程防渗堵漏 MPS系统电极线布置图
MPS 电渗透防渗堵漏系统
技术要求：
MPS系统只适用于带有毛细孔组织的建筑结 构，如混凝土、砖、石等。
MPS系统只应用在一侧为空气，而另一侧为水和潮 湿的建筑结构。
对有明流水渗出的地下结构； 要先进行临时止水后，再进行MPS系统的安装。
利用超低压正负脉冲电流，将结构中 （如毛细孔、裂缝）水分子电离化。
将电离后的水引向负电极方向，即结 构外侧，不倒流，使结构变成干燥状态。
地下室穿墙管道渗漏水堵漏方案
地下室穿墙管道渗漏水堵漏方案地下室作为房屋的一部分，经常面临着各种各样的问题，其中渗漏问题就是比较常见的一个。
地下室穿墙管道渗漏水是造成渗漏的主要因素之一。
在本文中，我们将探讨地下室穿墙管道渗漏的原因以及解决方案。
一、地下室穿墙管道渗漏的原因1. 无法避免的自然因素地下室穿墙管道渗漏的原因之一是自然因素，例如下雨、大雪、融雪等。
因为这些情况下地下室周围的水被汇聚到穿墙管道处，从而使管道充满了水。
2. 管道的老化管道的老化也是渗漏的原因之一。
当管道反复使用并老化时，管道内部会出现裂缝和破裂，在这种情况下，水会从裂缝中渗入地下室。
3. 管道维修机械损坏管道维修机械损坏也是渗漏的原因之一。
当修理过程中操作不规范，或者维修工人不小心对管道进行了划伤等行为，则有可能造成管道渗漏问题。
二、地下室穿墙管道渗漏的解决方案1.地下室防水层地下室防水层可以有效地减少地下室穿墙管道渗漏问题的发生。
铺设防水层的过程需要专业的知识和技术。
这需要工人使用合适的材料，压实并密度均匀，以确保铺设防水层的效果。
2.更换旧的管道当发现穿墙管道的老化和损坏时，更换旧的管道就是一种有效的解决方案。
更换管道要求有专业的工人操作，确保安装的管道与地下室穿墙管道的连接处密封不漏。
3.机械损坏维修维修受损的管道需要有专业人员操作，以避免进一步破坏。
修理过程需要小心谨慎，确保管道没有其他损坏和漏水问题。
4.增加穿墙管道的保护在地下室穿墙管道处增加保护措施可以有效地减少渗漏问题的发生。
例如，可以在穿墙管道处加设防水套管，以隔离外界环境和穿墙管道，从而减少穿墙管道的损坏。
总之，地下室穿墙管道渗漏是很常见的问题，但这个问题可以通过一些有效的解决方案来解决。
选择适当的解决方案可以帮助避免渗漏问题的发生。
需要注意的是，处理地下室穿墙管道渗漏问题需要有专业的技术和知识，建议您寻求专业的防水服务商的帮助。
地下室渗漏处理方案
地下室渗漏处理方案一、渗漏原因分析（一）设计方面1、防水设计不合理，如防水层选材不当、防水层厚度不足、防水节点处理不到位等。
2、地下室结构设计不合理，如伸缩缝、沉降缝设置不当，导致结构变形引起渗漏。
（二）施工方面1、施工质量差，防水层施工不规范，如卷材铺贴不牢固、涂料涂刷不均匀等。
2、混凝土浇筑质量不佳，存在蜂窝、麻面、孔洞等缺陷，导致混凝土自防水失效。
3、施工缝、后浇带处理不当，未按照规范要求进行施工，形成渗漏通道。
（三）材料方面1、防水材料质量不合格，达不到防水要求。
2、混凝土原材料质量差，如水泥强度不足、骨料级配不合理等，影响混凝土的抗渗性能。
（四）使用方面1、地下室长期处于潮湿环境，防水层老化、损坏。
2、后期装修施工破坏了防水层，导致渗漏。
二、渗漏处理原则（一）先排后堵首先要将地下室的积水排除干净，创造干燥的施工环境，然后再进行堵漏处理。
（二）刚柔结合采用刚性材料和柔性材料相结合的方法，提高防水效果的可靠性。
（三）综合治理针对渗漏的原因，采取多种处理措施，如堵漏、修补、加强防水等，进行综合治理。
（四）标本兼治既要解决当前的渗漏问题，又要采取措施预防渗漏的再次发生。
三、渗漏处理方法（一）表面处理法适用于渗漏面积较小、渗漏情况较轻的部位。
1、清理渗漏部位的表面，去除污垢、灰尘、松动的混凝土等。
2、用防水涂料或防水砂浆对渗漏部位进行涂刷或抹压，形成防水层。
（二）注浆堵漏法适用于渗漏较为严重、有明显裂缝的部位。
1、确定裂缝的位置和走向，在裂缝两侧钻孔，安装注浆针头。
2、调配注浆材料，将其注入裂缝中，使裂缝被填充密实，达到堵漏的目的。
（三）内部防水处理法适用于地下室内部大面积渗漏的情况。
1、在地下室内部墙面和地面重新做防水层，如铺设防水卷材、涂刷防水涂料等。
2、做好防水层的保护和成品养护工作。
（四）结构加固法如果渗漏是由于结构变形引起的，需要对结构进行加固处理。
1、采用碳纤维加固、粘钢加固等方法，提高结构的承载能力和稳定性。
地下室渗漏水堵漏方案
地下室渗漏水堵漏方案地下室渗漏水堵漏指的是对地下室出现的渗漏水进行防治措施，以避免建筑结构受损，保持室内环境适宜，减少室内潮湿等问题。
本文介绍了地下室渗漏水堵漏方案的细节情况，以便使用者能够提出更好的堵漏计划，从而达到最理想的防护效果。
一、查找渗漏水源在解决地下室渗漏水问题之前，第一步是要确定渗漏水源，可以通过检查地下室墙面、天花板、建筑构件及其他地方的渗漏情况，确定渗漏水源的位置。
当渗漏源确定之后，可以采取相应的治理措施，以避免渗漏水的持续流动，造成较大的损失。
二、渗漏水防治措施1、外墙防水：在外墙表面涂施一层抗压耐磨的防水漆，可以增强外墙的耐水性，有效防止渗漏。
2、修补渗漏处：如果渗漏处已经形成明显的孔洞，则可以采取水泥砂浆等方法进行补修，减少渗漏现象的发生。
3、安装排水系统：地下室的地面漏水也可以通过安装排水系统的方式来解决，这样可以有效防止渗漏水污染室内环境。
三、建设预防措施1、在建造房屋时，要重视外墙防水工程，并严格按照规范操作，确保工程质量，以防在后期进行维修保养时，需要花费更多的时间和金钱。
2、保持室内外环境通风良好，及时排出室内地下室气体，及时处理室内潮湿情况，减少渗漏发生的可能性。
3、定期检查室内的渗漏情况，并及时采取治理措施，以防渗漏变得更严重，造成更大的损失。
《地下室渗漏水堵漏方案》的目的是为了让使用者了解地下室出现渗漏水的原因和防治措施，从而减少渗漏带来的不良影响，避免出现更大的损失。
此外，建设预防措施也能有效地防止渗漏出现，节省大量的时间和金钱成本。
总之，要想有效地治理地下室渗漏水，必须要从渗漏源头找出解决方法，采取合适的措施，定期进行检查保养，以便及时发现渗漏问题，提前采取防护措施，避免更大的损失。
浅谈地下室渗漏的原因、处理措施及设计建议
浅谈地下室渗漏的原因、处理措施及设计建议摘要：地下室渗漏已经成为一种常态化的质量通病，一般情况下，地下室的防水设计主要是根据地下室的防水等级、地下水的压力及地下水水质情况等参数进行设计，主要分为两层，一层为混凝土结构自防水亦即P8（P6)抗渗混凝土刚性防水、一层为柔性防水也即防水卷材或高分子涂膜。
两层防水以结构自防水为主，其渗漏的原因也有很多，有设计原因、有施工原因、有原材料原因，但主要还是施工原因和原材料原因。
尤其是以下部位更容易渗漏：1、地下室的施工缝及后浇带部位；2、地下室外墙的墙根或地下室的阴角部位；3、地下室变形缝部位；4、穿越地下室外墙的套管（管道）部位；5、地下室凸出顶板的楼梯间、采光井部位；6、地下室外墙止水螺杆等部位，其渗漏的原因、预防和处理措施分析如下关键词：地下室渗漏；混凝土；措施一、地下室混凝土容易渗漏部位的原因分析：1、地下室混凝土的施工缝部位：一般情况下，施工时都是以后浇带作为施工缝，分段浇筑，但有时候受自然条件限制或突发事件影响导致地下室底板、顶板或外墙板处产生施工缝，此时，如对施工缝处理不当，就可能容易产生渗漏。
通常施工缝部位埋设300-500*3mm钢板止水带，在二次浇筑另外一边时如果处理不好容易引起渗漏，尤其是竖直施工缝如不仔细处理更容易渗漏，原因是竖直施工缝支模时端头不易封严，特别是用二层钢丝网封堵，经常跑浆，仅留下砂石和少量水泥浆，形成类似泡沫混凝土，二次浇筑前如不提前彻底清理出松动的石子和水泥浆块，并用水冲洗干净，该部位特别容易形成渗漏点。
2、地下室外墙的墙根部位：1）底板和墙板根部间歇时间太长，形成冷缝，2）该部位振捣不密实，3）墙板浇筑后，底板进行了二次震动，导致墙板混凝土未跟着下沉，同时，该部分应力过于集中，养护不及时也易造成干裂引起渗漏。
3、地下室变形缝部位：1）主要是金属止水带焊缝不饱满或与钢筋相连形成渗漏通道，橡胶或塑料( PVC)止水带接头没有锉成斜坡沉降缝漏水比较普遍，由于缝中橡胶带不易固定牢靠，浇筑混凝土时经常跑位，有时跑位严重，特别是顶板和底板止水带常落到下层钢筋上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地下室渗漏处理方法与堵漏新技术的探讨
摘要：由于水位偏高，导致地下室出现的渗漏现象时而发生。
文章引用堵漏施工实例工程，对地下室渗漏原因进行了分析，并对防水材料进行了精心挑选、防渗处理方法以及在堵漏技术方面进行了一些探讨，以供相关技术人员参考。
关键词：地下室；渗漏处理；堵漏技术
根据相关数据显示，近些年来，部分地区高层建筑地下室渗漏率高达57%，渗漏水问题相当严重影响，导致建筑物的地下室无法正常使用，对建筑结构的耐久性也带来了严重的影响，甚至造成更为严重的后果，地下室防渗堵漏工作面临越来越严峻的考验。
深入分析己建房屋地下室渗漏水原因，提出有针对性的治理方法，对降低地下室的渗漏率乃至彻底解决地下室渗漏水问题具有十分重要的意义。
本人在该项目地下室渗漏防治中，通过分析研究，找出渗漏原因，提出堵漏新方法，使堵漏难点一一解决，获得成功。
一、工程概况
该工程主体18 层，地下室 2 层，建筑面积为12000?O，总高度为82米，结构类型为筒中筒结构；竣工后 1 年，地下室有不同程度渗（漏）水现象。
经2010 年6 月下旬的调
查分析，其渗（漏）原因如下：（1）由于工程地质结构复杂，
地下水相当丰富，给当时结构施工带来了不少困难；（2）地下室底板面积达3800?0,由于其底板未设有后浇带，以至混凝土浇筑留下一些施工冷缝，造成了不同程度的渗漏；（3）水泥水化热作用。
混凝土内部温度升高，而混凝土导热性差，造成混凝土内部温度高，外部温度低，由于混凝土内外温差的影响，产生收缩裂缝；（4）混凝土在浇筑过程中产生的毛细孔隙或蜂窝状，在外部水压力的作用下，导致渗漏现象。
二、渗漏处理施工技术由于本工程地下水极其丰富，压力相对较大，以前曾采用传统的方法和普通材料补堵都以失败而告终。
故经详细分析对比研究，决定采用高压灌注的方式和新型材料（单液型油型聚氨酯浆液）加以整治。
（一）优点
1.高压灌浆机可在3〜6秒内从0提升至400kg/cm2
以上工作压力，能将止水剂注入0.015mm 以上的细微裂缝中。
2．油型聚氨酯又有以下特点：（1 ）粘度低于水接触立刻起化学反应膨胀；（2）超结构补强，高膨胀率，韧性佳，不收缩；（3）与基材黏着力强且抗化学性佳（可抗饮用水、海水、废水、稀释之酸碱性化学品）；（4）饮用水接触之区域亦可使用。
(二)化学灌浆材料的选择1．现进行堵水所采用的聚氨酯类灌浆材料如果不能完全达到堵漏效果时，采用中科院的“中化-656”灌浆材料进行堵漏处理。
该材料具有以下优良特性：
(1)浆液粘度小，其粘度为 1.2CP，且在固化胶结前
一直保持不变，因此具有良好渗透性，在压力作用下可逆向灌入渗漏道中，充满通道，并固结堵死渗漏通道，使原渗漏部位不再渗漏；
(2)堵水材料固结可以准确控制在几十秒〜数分钟范
围内，固结是在瞬间发生并完成；
(3)堵水固结体抗渗性能
好，渗透系数为10-9〜
10-10cm/S ，完全不渗漏；
( 4)堵水固结体耐久性强，可长期使用；
( 5)固结体不受细菌、酸、碱等侵蚀；
( 6)固结体具有较好的弹性，能够防止裂缝变形再出现渗漏。
2．为了防止普通封缝材料鼓起，选用专利材料中化-798 砂浆作为最终的封缝材料，用该材料批荡平堵水凿出的沟槽后，由于该材料固结体具有很强的粘结力和强度，使得封缝材料不会鼓起。
所使用的材料具有以下特性：
(1)粘结强度高，其粘结强度固化后可达 1.7〜2.5MPa；
比混凝土的内聚力还高，可对结构缝进行有效粘结，恢复结构受力的整体性；
（2）可灌性好，经过化学反应进行改性后，该材料粘度低，渗透性好，可沿疏松部分及通过毛细作用扩散，有利于提高缺陷砼结构粘结补强；
（3）化学稳定性高。
该材料经聚合反应固化后，不受酸、碱等腐蚀的影响；
（4）具良好的耐久性，潮湿情况下可长期使用，而且固化时间可调；
（5）该材料物理力学性能（砂浆）见表1：
表1
（三）人员、设备配备与主材供应
1．整个工程的施工实行项目负责制，工程施工员经过严格培训，并具用一定实际施工经验的人员上岗操作。
（1）项目负责人（ 1 人）：负责工程施工中的全方位工作，包括项目部的日常事务、工作计划、工程安全质量，对下属管理人员及施工时的整体调度，以及与承建方的工作协调等；
（2）技术负责人（ 1 人）：负责施工方案的制定，施工
前做好技术交底，技术操作指导实施、负责施工质量和施工
操作监督检查；
（3）施工负责人（ 1 人）：安排整个工程的具体施工，落实施工计划，组织材料的进场、材质质量检查，负责现场施工纪录和整理等；
（4）灌浆施工组：配浆1人，注浆人员3〜5人。
（以上为暂定人员，视进度要求可适当调整）。
2．设备配备与主材供应：
（ 1 ）压力灌浆泵 1 〜2 套；
（ 2 ）胶管若干；
（3）灌浆嘴足量；
（4）堵漏用中化-656、中化-798 改性环氧补强材料足量。
（四）堵漏施工技术
1 ．找出渗漏源：根据渗漏点，确定渗漏源。
具体作法是：将渗漏点周围的约五公分厚的细石混凝土打碎（部分地方已分离、起壳）并清理干净，直至发现加强板上真正的裂缝或渗漏点（因其表面渗漏点大多不是真正的渗漏源）。
2．渗漏裂缝及漏水点清理凿槽：将做了标记的裂缝和渗漏点表面用钢丝刷等工具将松散浮渣等杂物清理干净；在裂缝和渗漏源旁，用电钻打眼，具体作法是：在裂缝或渗漏源旁边约3〜5cm 处，对着渗漏部位用电钻斜向打眼，眼深约10〜15cm ，并将电钻带出的泥灰清理干净装
上专用的高
压灌浆嘴。
3．埋设灌浆咀：针对裂缝的走向和漏水点的位置埋设灌浆咀，裂缝埋设灌浆咀的距离为25〜30cm，漏水点埋设
的灌浆咀应对准漏水部位。
4．封缝、封孔：配制好封缝胶泥，先沿缝两侧凿出的沟槽内涂刷胶泥基液打底，然后用胶泥封缝或封闭漏水点灌浆咀四周的孔隙。
5．配制浆液：按有关规定及要求配制浆液（配浆量多少要视裂缝实际情况而定）。
6．灌浆：待封闭的胶泥固化有一定的强度后，在确保高压灌浆嘴
完全旋紧后，用高压灌浆机开始灌注，根据裂缝内部的形状特征，从裂缝一端至另一端循序渐进的原则，用灌浆泵通过安装好的管路系统，从灌浆咀将配制好的浆液注入裂缝和漏水点，由一人掌握灌注头，以保证与灌浆嘴的完全接触和密封，另一人掌握灌浆机具的压力，保证其压力在安全压力之内（0〜400kg X cm2）,如压力稳定在350kg X cm2 左右，不再减弱，即以达到要求，如下降则要继续灌注。
密切观测进浆的速度和进浆量，直至整条裂缝都充满浆液为止，然后封闭灌浆咀头。
7．复原：待浆液固化后，铲除管头，清除掉沟槽内的胶泥，然后用中化-798 调制的砂浆批荡平沟槽，由于该种砂浆有很强的粘结力和强度，固结后不会产生裂缝或鼓起，对
于恢复存在裂缝和漏水点的混凝土底板的整体性有好处。
8．每个地方灌注后，一般要观察一至二天，如旁边出现新的漏点，则用同样办法在补灌。
9．注意事项：因其材料硬化时间为20 分钟左右，其
可操作性短，故要根据实际情况，每次加料不能太多，用完后立即用丙酮清洗机具。
三、质量保证措施
（一）管理措施
1．使用材料质量符合设计要求，并须经施工负责人及
甲方监理验收后方可使用；
2．实施全面质量管理，严格按规范及设计要求施工；
3．对施工中的质量严格控制，每道工序完工后，应有
质量工程师进行例行检查，合格后方可进行下道工序施工。
（二）技术保证措施
1．灌浆机具、器具及管应在灌浆前应进行检查，运行
正常后方可使用；
2．现场根据堵漏部位面积大小，确定采用单孔灌浆或
分区多孔灌浆；
3．灌浆时应待浆液进入渗漏的微细通道后方可关闭转
芯阀；
4．灌浆停止的标准是在高灌浆压力条件下吸浆率较
小，再继续压注几分钟即可停止灌浆；
5．灌浆结束后，应仔细检查堵漏效果和质量发现缺陷
及时补救，确保工程质量。
四、结语
本工程施工历时已半年，工程一次试水成功，防水无渗、无漏，取得了满意的施工效果。
本工程的成功实施，为地下水极其丰富，压力相对较大的地下室工程渗漏处理施工技术探索了一定的经验，取得了良好的效果，为高压灌注＋新型材料（单液型油型聚氨酯浆液）施工技术的可行性提供了例证。
参考文献
[1] 现行建筑施工规范大全．中国建筑工业出版社．
[2] 工程建设质量检验评定标准大全．
[3] 房屋渗漏修缮技术规程（GJJ62）．
[4] 民用建筑修缮工程查勘与设计规程（JGJ-117-98）．注：文章内所有公式及图表请以PDF 形式查看。
