光缆常用工具介绍
光缆线路施工常用工具介绍
光时域反射仪（英文名称：optical time-domain reflectometer;OTDR）是通过对测量曲线的分析，了解光纤的均匀性、缺陷、断裂、接头耦合等若干性能的仪器。
它根据光的后向散射与菲涅耳反向原理制作，利用光在光纤中传播时产生的后向散射光来获取衰减的信息，可用于测量光纤衰减、接头损耗、光纤故障点定位以及了解光纤沿长度的损耗分布情况等（如下图：）
光纤熔接机主要用于光通信中，光缆的施工和维护。
主要是靠放出电弧将两头光纤熔化，同时运用准直原理平缓推进，以实现光纤模场的耦合（如下图：）
带状光纤熔接机可一次熔接最多12芯光纤（如下图：）
光纤熔接机配套使用设备，光纤切割刀（如下图：）
光纤熔接机配套使用设备，双口剥纤钳（如下图：）
光功率计用于测量绝对光功率或通过一段光纤的光功率相对损耗（如下图：）
红光源是一种可视光源，通常用于光纤识别、单模或多模光纤的故障定位及光纤识别，是对OTDR测试盲区的有力补充，是光纤网络、LAN、ATM光纤系统及电信网络系统维护的基本工具（如下图：）
光纤电话除了可以通过光纤进行通话外，还可以检测、维护及光纤衰减测量（如下图：
光缆施工工具箱（如下图：）。
光缆光纤工程常用工具使用方法指南
光缆光纤工程常用工具使用方法指南2018年随着电信、物联网、5G技术等快速发展，光通信行业中光缆施工和维护的工作逐渐增加，促使各种光纤工具的需求量上升，市面上常见的光纤工具有光纤剥线钳、光缆剥皮器、光缆切割剪等，种类繁多，各种工具的用途也各不相同，您真的熟悉它们吗？了解什么时候用什么样的光纤工具吗？光纤工具之光纤剥线钳光纤剥线钳是一种用来剥离紧包光纤的光纤工具，一般用于熔接光纤时将紧包光纤剥离开。
现如今市面上有三种常见的光纤剥线钳：第一种是FTTH光缆剥线钳，第二种是三孔光纤剥线钳，第三种是CFS-2光纤剥线钳；FTTH光缆剥线钳顾名思义是专用于FTTH光纤到户的光纤剥线钳，其体积小、重量轻、操作简单、切口平整、携带便捷；三孔光纤剥线钳采用了三孔分段式剥线设计，无需调校即可使用，并且可在保证不伤及光纤的情况下快速准确的剥离2-3mm、900μm到250μm和250μm到125μm的光纤；CFS-2光纤剥线钳用于剥离125μm光纤的250μm涂覆层，同时第二个孔可剥离尾纤外护层。
光纤工具之光缆切割剪光缆切割剪是一种用来剪切光缆中芳纶丝的光纤工具，其刀刃采用高碳钢材料，锋利坚韧，可轻松剪切光缆中的芳纶丝，一般用于光缆熔接工作中，与光纤剥线钳或光纤剥线器搭配使用，那么如何使用光缆切割剪剪切芳纶丝呢？只需三步骤：首先，使用光纤剥线钳剥开光纤外护皮；然后将剥离的光纤外护皮取下；最后使用光缆切割剪将裸露在外的芳纶丝剪切下即可。
光纤工具之光缆剥皮器光缆剥皮器是一种可纵向切割和环绕切割直径大于等于25mm圆缆绝缘层的光纤工具，由于光缆剥皮器可完整剥离各种绝缘层（例如电缆外护套、光缆松套管等），且其切割深度可调节，切割深度最高达5mm，一般可用于通信电缆、低压电缆（PVC绝缘层）、中压电缆（PVC绝缘层）或光缆等其他圆形光缆的绝缘层切割。
具体的切割方式如下：操作人员一只手握住电缆，同时用大拇指按压住光缆剥皮器，另一只手握住光缆剥皮器手柄，以拇指为导向向任意方向进行切割即可。
光缆勘察的工具介绍
光缆勘察的工具介绍
光缆勘察是指在光缆铺设前，对线路进行勘察和检测的过程。
以下是常用的光缆勘察工具介绍：
1. 光电缆测试仪：用于测试光缆的衰减、返回损耗和完整性等参数，以确保光缆的质量和性能。
2. 光纤标识器：用于在光缆铺设前，在光纤上进行标记和编号，以方便维护和管理。
3. 光纤测试笔：是一种手持式设备，用来检测光纤的连通性。
通过触碰光纤，可以确定光纤是否正常工作。
4. OTDR（Optical Time-Domain Reflectometer）：用于测量光
缆中的衰减和信号反射情况。
能够提供光缆长度、损耗和距离到故障点的等信息。
5. 光源和光功率计：光源发出光信号，光功率计用于测量接收到的光信号强度，以判断光缆的损耗情况。
6. 地下测量仪：用于测量地下管道和设备的位置和深度，以确定光缆的铺设路径。
7. GPS测量仪：用于测量地理位置和坐标，以辅助光缆线路
的规划和布局。
8. 激光测距仪：用于测量两点之间的距离，以确定光缆的长度
和铺设距离。
9. 眼镜和手套：用于保护操作人员的安全，避免光纤和设备上的损坏或受伤。
这些工具可以提供光缆铺设前所需的勘察和测试数据，确保光缆的质量和性能，提高光缆系统的稳定性和可靠性。
通信光缆施工工程器材(3篇)
1. 光缆：光缆是通信光缆施工工程的核心材料，主要由光纤、光纤护套、加强元件等组成。
根据不同的施工环境和需求，光缆可分为单模光纤和多模光纤、室内光缆和室外光缆等。
在施工过程中，根据实际情况选择合适的光缆类型至关重要。
2. 光缆配盘器：光缆配盘器用于将光缆进行合理的分配和排列，确保光缆敷设过程中的整洁和美观。
在配盘过程中，可利用配盘器进行光缆的长度测量、切割、接续等操作。
3. 光缆敷设机：光缆敷设机用于将光缆沿预定路径敷设，提高施工效率。
根据施工环境的不同，可分为手动敷设机和自动敷设机。
手动敷设机操作简单，适用于小规模施工；自动敷设机则可提高施工速度，降低人力成本。
4. 光缆熔接机：光缆熔接机用于将两根光缆连接在一起，实现光纤的传输。
熔接机通过高温将光纤熔接，确保连接处的光信号传输质量。
根据熔接机的工作原理，可分为熔接棒熔接机和熔接带熔接机。
5. 光缆接续盒：光缆接续盒用于保护光缆熔接点，防止外界因素对光缆连接处的影响。
接续盒具有防水、防尘、抗压等特点，适用于各种恶劣环境。
6. 光缆测试仪：光缆测试仪用于检测光缆的传输性能，包括光纤衰减、长度、接头损耗等。
在施工过程中，通过测试仪检测光缆性能，确保光缆质量符合要求。
7. 光缆保护套：光缆保护套用于保护光缆在敷设过程中的安全，防止光缆被磨损、损坏。
根据保护套的材料和结构，可分为塑料保护套、金属保护套等。
8. 管道铺设工具：在管道光缆施工过程中，需要使用管道铺设工具，如挖掘机、管道铺设机等。
这些工具用于挖掘管道、铺设管道等操作。
9. 安全防护用品：在通信光缆施工过程中，施工人员需要佩戴安全防护用品，如安全帽、防护眼镜、手套等，以确保施工人员的人身安全。
10. 施工测量工具：在施工过程中，需要使用测量工具，如全站仪、水准仪等，对光缆敷设路径进行精确测量，确保光缆敷设的准确性。
总之，通信光缆施工工程器材种类繁多，涉及光缆、熔接设备、测试设备、管道铺设工具等多个方面。
通讯工程施工工具(3篇)
第1篇一、光纤测试仪光纤测试仪是通讯工程施工中必不可少的工具之一。
其主要功能是测试光纤的衰减、长度、连接损耗等参数。
在光纤布线、光纤熔接等环节，光纤测试仪能够帮助施工人员快速、准确地判断光纤质量，确保通信质量。
1. 光功率计：用于测量光纤中光的功率，是评估光纤传输性能的重要指标。
2. 光时域反射仪（OTDR）：用于测量光纤长度、损耗、连接情况等，具有实时、动态的特点。
3. 光纤损耗测试仪：用于测试光纤的损耗，包括衰减、连接损耗等。
二、光纤熔接机光纤熔接机是光纤连接的核心工具，主要用于将两根光纤熔接在一起。
熔接机具有高精度、高稳定性等特点，能够确保光纤连接的质量。
1. 热熔接机：通过加热使光纤熔接在一起，适用于室外光纤连接。
2. 冷熔接机：利用光纤的物理特性进行连接，适用于室内光纤连接。
三、光纤切割刀光纤切割刀是用于切割光纤的工具，具有切割速度快、精度高、重复性好等特点。
在光纤布线、光纤熔接等环节，光纤切割刀能够确保光纤切割的整齐，提高施工效率。
四、光纤剥线钳光纤剥线钳是用于剥除光纤外层保护层的工具，具有操作简便、剥线整齐等特点。
在光纤连接、测试等环节，光纤剥线钳能够确保光纤连接的质量。
五、光纤标签机光纤标签机是用于给光纤标签的工具，具有打印速度快、标签清晰、耐磨损等特点。
在光纤布线、维护等环节，光纤标签机能够帮助施工人员快速、准确地识别光纤。
六、光纤布线工具光纤布线工具包括光纤拉线机、光纤牵引机、光纤布线车等，主要用于光纤的布线。
这些工具具有操作简便、布线速度快、布线质量高等特点。
1. 光纤拉线机：用于将光纤拉入管道或电缆中。
2. 光纤牵引机：用于牵引光纤，使其顺利进入管道或电缆。
3. 光纤布线车：用于携带光纤、工具等，便于施工人员布线。
七、通信设备安装工具通信设备安装工具包括天线安装工具、机柜安装工具、线缆连接工具等，主要用于通信设备的安装和维护。
1. 天线安装工具：用于安装和调整天线。
2. 机柜安装工具：用于安装和固定通信设备。
光缆光纤工程常用工具使用方法指南11.14
光缆光纤工程常用工具使用方法指南11.142018年随着电信、物联网、5G技术等快速发展，光通信行业中光缆施工和维护的工作逐渐增加，促使各种光纤工具的需求量上升，市面上常见的光纤工具有光纤剥线钳、光缆剥皮器、光缆切割剪等，种类繁多，各种工具的用途也各不相同，您真的熟悉它们吗？了解什么时候用什么样的光纤工具吗？光纤工具之光纤剥线钳光纤剥线钳是一种用来剥离紧包光纤的光纤工具，一般用于熔接光纤时将紧包光纤剥离开。
现如今市面上有三种常见的光纤剥线钳：第一种是FTTH 光缆剥线钳，第二种是三孔光纤剥线钳，第三种是CFS-2光纤剥线钳；FTTH光缆剥线钳顾名思义是专用于FTTH 光纤到户的光纤剥线钳，其体积小、重量轻、操作简单、切口平整、携带便捷；三孔光纤剥线钳采用了三孔分段式剥线设计，无需调校即可使用，并且可在保证不伤及光纤的情况下快速准确的剥离2-3mm、900μm到250μm和250μm到125μm的光纤；CFS-2光纤剥线钳用于剥离125μm光纤的250μm涂覆层，同时第二个孔可剥离尾纤外护层。
光纤工具之光缆切割剪光缆切割剪是一种用来剪切光缆中芳纶丝的光纤工具，其刀刃采用高碳钢材料，锋利坚韧，可轻松剪切光缆中的芳纶丝，一般用于光缆熔接工作中，与光纤剥线钳或光纤剥线器搭配使用，那么如何使用光缆切割剪剪切芳纶丝呢？只需三步骤：首先，使用光纤剥线钳剥开光纤外护皮；然后将剥离的光纤外护皮取下；最后使用光缆切割剪将裸露在外的芳纶丝剪切下即可。
光纤工具之光缆剥皮器光缆剥皮器是一种可纵向切割和环绕切割直径大于等于25mm圆缆绝缘层的光纤工具，由于光缆剥皮器可完整剥离各种绝缘层（例如电缆外护套、光缆松套管等），且其切割深度可调节，切割深度最高达5mm，一般可用于通信电缆、低压电缆（PVC绝缘层）、中压电缆（PVC绝缘层）或光缆等其他圆形光缆的绝缘层切割。
具体的切割方式如下：操作人员一只手握住电缆，同时用大拇指按压住光缆剥皮器，另一只手握住光缆剥皮器手柄，以拇指为导向向任意方向进行切割即可。

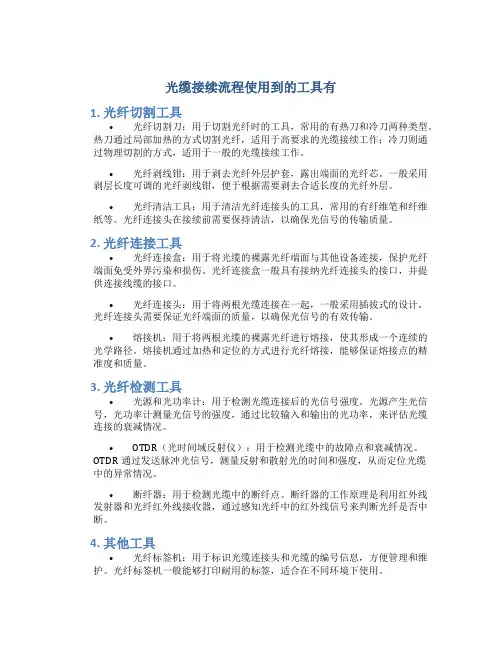

光缆接续流程使用到的工具有 (2)
光缆接续流程使用到的工具有1. 光纤切割工具•光纤切割刀：用于切割光纤时的工具，常用的有热刀和冷刀两种类型。
热刀通过局部加热的方式切割光纤，适用于高要求的光缆接续工作；冷刀则通过物理切割的方式，适用于一般的光缆接续工作。
•光纤剥线钳：用于剥去光纤外层护套，露出端面的光纤芯。
一般采用剥层长度可调的光纤剥线钳，便于根据需要剥去合适长度的光纤外层。
•光纤清洁工具：用于清洁光纤连接头的工具，常用的有纤维笔和纤维纸等。
光纤连接头在接续前需要保持清洁，以确保光信号的传输质量。
2. 光纤连接工具•光纤连接盒：用于将光缆的裸露光纤端面与其他设备连接，保护光纤端面免受外界污染和损伤。
光纤连接盒一般具有接纳光纤连接头的接口，并提供连接线缆的接口。
•光纤连接头：用于将两根光缆连接在一起，一般采用插拔式的设计。
光纤连接头需要保证光纤端面的质量，以确保光信号的有效传输。
•熔接机：用于将两根光缆的裸露光纤进行熔接，使其形成一个连续的光学路径。
熔接机通过加热和定位的方式进行光纤熔接，能够保证熔接点的精准度和质量。
3. 光纤检测工具•光源和光功率计：用于检测光缆连接后的光信号强度。
光源产生光信号，光功率计测量光信号的强度，通过比较输入和输出的光功率，来评估光缆连接的衰减情况。
•OTDR（光时间域反射仪）：用于检测光缆中的故障点和衰减情况。
OTDR通过发送脉冲光信号，测量反射和散射光的时间和强度，从而定位光缆中的异常情况。
•断纤器：用于检测光缆中的断纤点。
断纤器的工作原理是利用红外线发射器和光纤红外线接收器，通过感知光纤中的红外线信号来判断光纤是否中断。
4. 其他工具•光纤标签机：用于标识光缆连接头和光缆的编号信息，方便管理和维护。
光纤标签机一般能够打印耐用的标签，适合在不同环境下使用。
•网线钳：用于剪断和压接网线，一般用于光缆接续中的网线连接。
•手持电源：用于为一些光缆接续工具提供电源供应，如光纤清洁工具和光纤标签机等。
以上列举的工具是在光缆接续流程中常用的工具，不同类型的工具在光缆接续的不同环节发挥着不同的作用。
光纤施工工具箱
光纤施工工具箱(一)：▲1、A8精密切割刀(西门子)▲2、KMS-K光缆纵剖切割刀(英国)▲3、103-S一次涂覆层开剥刀(美国)▲4、光缆横向切割刀(日本)▲5、钢丝钳(日本)▲6、尖嘴钳(日本)▲7、斜嘴钳(日本)▲8、松套开剥钳(台湾)▲9、剪刀(日本)▲10、电缆钳(日本)工具箱(一) ▲11、断丝钳(日本)▲12、组合旋具(日本)▲13、酒精泵(台湾)▲14、镊子钳(日本)▲15、3.5M钢圈尺(日本)▲16、美工刀(日本)▲17、记号笔(日本)▲18、工具箱小套管纵向割刀：▲作用：纵割光缆外护小套管，使拆分管子暴露光纤工具箱(二) 轻而易举，而不损害光纤。
工具箱(二)：横向割刀：1、50个装的泡沫清洗签▲17、记号笔(日本)作用：横向割光缆铠装及外护套。
2、100个装的棉花清洗签3、大套管纵剖工具19、金属剪刀(主要用于剪断Kevlar芳纶纱35、虎钳4、230V交流热吹风机20、金属剪刀36、垫圈5、7号-字起子21、数字记号圈(用于直径0.8-1.1mm) 37、空工具箱6、1号+字起子22、数字记号圈(用于直径2.3-3.4mm)7、2号+字起子23、编织胶带8、900um的光纤剥离工具24、黑色记号笔9、250um的光纤剥离具25、光缆护套纵剖刀10、最大直径3.2mm的松套管剥离工具26、M5内六角扳手11、空气吹球27、M6内六角扳手12、OFA T松套管开剖工具2.4-3.1mm直径28、各种编织线及Kevlar芳纶纱切刀13、酒精泵29、M8内六角扳手14、Miller光纤剥线钳30、M6内六角扳手15、WS5剥离工具(从0.8mm-2.6mm直径) 31、虎钳16、卷尺32、切边钳17、小工具刀33、断缆钳18、金属镊子34、钢丝断线钳注：以上为我公司工具的完整配备；用户可根据需要任意配置。
光纤常用工具的用途及使用方法
光纤常用工具的用途及使用方法随着物联网、5G技术等快速发展，智能化行业中光缆施工和维护的工作逐渐增加，促使各种光纤工具的需求量上升，市面上常见的光纤工具有光纤剥线钳、光缆剥皮器、光缆切割剪等，种类繁多，各种工具的用途也各不相同，您真的熟悉它们吗？了解什么时候用什么样的光纤工具吗？一、光纤工具之光纤剥线钳光纤剥线钳是一种用来剥离紧包光纤的光纤工具，一般用于熔接光纤时将紧包光纤剥离开。
现如今市面上有三种常见的光纤剥线钳：第一种是FTTH光缆剥线钳；第二种是三孔光纤剥线钳；第三种是CFS-2光纤剥线钳；FTTH光缆剥线钳顾名思义是专用于FTTH光纤到户的光纤剥线钳，其体积小、重量轻、操作简单、切口平整、携带便捷；三孔光纤剥线钳采用了三孔分段式剥线设计，无需调校即可使用，并且可在保证不伤及光纤的情况下快速准确的剥离2-3mm、900μm到250μm 和250μm到125μm的光纤；CFS-2光纤剥线钳用于剥离125μm光纤的250μm涂覆层，同时第二个孔可剥离尾纤外护层。
二、光纤工具之光缆切割剪光缆切割剪是一种用来剪切光缆中芳纶丝的光纤工具，其刀刃采用高碳钢材料，锋利坚韧，可轻松剪切光缆中的芳纶丝，一般用于光缆熔接工作中，与光纤剥线钳或光纤剥线器搭配使用，那么如何使用呢？只需三步骤：首先，使用光纤剥线钳剥开光纤外护皮；然后将剥离的光纤外护皮取下；最后使用光缆切割剪将裸露在外的芳纶丝剪切下即可。
三、光纤工具之光缆剥皮器光缆剥皮器是一种可纵向切割和环绕切割直径大于等于25mm圆缆绝缘层的光纤工具，由于光缆剥皮器可完整剥离各种绝缘层（例如电缆外护套、光缆松套管等），且其切割深度可调节，切割深度最高达5mm，一般可用于通信电缆、低压电缆（PVC绝缘层）、中压电缆（PVC绝缘层）或光缆等其他圆形光缆的绝缘层切割。
具体的切割方式如下：操作人员一只手握住电缆，同时用大拇指按压住光缆剥皮器，另一只手握住光缆剥皮器手柄，以拇指为导向向任意方向进行切割即可。
光缆配件的作用和用途
光缆配件的作用和用途包括：
1. 光纤跳线和光纤尾纤：这些配件用于配线架上的交接，光纤耦合器安装在光纤终端箱上，光纤终端盒和光纤接续盒用于连接光缆和光纤设备。
2. 光纤连接器：用于连接光缆和各种设备，例如光缆接续盒、ODF（Optical Distribution Frame）等。
3. 光纤适配器：适配器是一个与光纤线相匹配的重要配件，用于连接光纤线和不同类型的设备。
4. 光纤衰减器：用于调整光信号的强度，特别是在光纤网络中需要调节信号强度的场景。
5. 光纤切割刀：用于切割光纤线，方便连接各种设备。
6. 冷接子：是一种快速连接光纤线的装置，不需要熔接，方便快捷。
7. 光缆接续盒：是一种用于保护和接续光纤线的重要设备，可以保护光纤接头，还可以用于直通和分支连接结构光缆的终端机房内的接续。
8. 野战光缆组件：由野战光缆、光缆连接器和线盘组成，用于野外通信，具有快速连接、光路交叉和专用收放装置的特点。
这些光缆配件的选择和使用需要根据实际需求进行，以确保网络信号的传输质量和可靠性。
光纤接头制作所需工具
光纤接头制作所需工具
1、有刀片的剥纤器：该工具用来切割和剥离光缆的外皮，以暴露光
缆的纤维。
它有一个尖端，用来剥离电缆，另一端有一个刀片，用来切割
电缆。
2、金属剪刀：这种工具被用来切割和剥离光缆的纤维，因为光缆中
纤维太细，普通的剪刀无法完成这项工作。
特殊设计的金属剪刀以细致的
方式将多芯光缆剥离，以保护其纤维不受损坏。
3、擦拭剂：这是一种特殊的溶剂，如酒精或苯，它用于清洁光缆的
表面，以防止在制作光纤接头时由于污染而影响电源传输。
4、磨砂膏：这是一种特殊的粉末，可以磨平纤维表面，使其变得平
滑和光滑，以增加电源传输的效率。
5、熔纤维锯：这是一种特殊的手电锯，用于修剪和切割熔纤维，以
精确的尺寸准备接头。
6、熔接炉：它是一种电加热设备，可以将熔融玻璃包覆在每个光纤
接头上，以形成密封，并使光纤到达最佳的传输性能。
7、清洁用纸：它是一种防止污染的特殊纸，可以用来清洁光纤接头，以使其保持洁净。
