迈腾燃油系统
迈腾混合气过稀的原因

迈腾混合气过稀的原因引言迈腾是一款广受欢迎的中高级轿车,然而一些用户反映其混合气过稀的问题。
混合气过稀会导致发动机性能下降、油耗增加等不良影响。
本文将深入探讨迈腾混合气过稀的原因,并提出相关解决方案。
燃油系统故障燃油泵故障燃油泵是将汽油从油箱输送到发动机的关键部件。
如果燃油泵出现故障,会导致混合气供应不足,造成混合气过稀。
常见的燃油泵故障包括电机损坏、堵塞、压力调节失效等。
燃油过滤器堵塞燃油过滤器是阻止杂质进入燃油系统的重要组成部分。
长时间未更换或不当使用会导致燃油过滤器堵塞,进而影响燃油的流动性,导致混合气过稀。
燃油喷嘴堵塞燃油喷嘴是将燃油喷射到发动机内部的关键部件。
由于燃油中含有杂质,长时间使用后会导致燃油喷嘴堵塞,使燃油喷射不均匀,进而造成混合气过稀。
空气系统故障进气管道泄漏进气管道泄漏会导致进气量减少,使得混合气过稀。
常见的进气管道泄漏原因包括密封垫老化、连接处松动等。
空气流量传感器故障空气流量传感器是测量进入发动机的空气量的重要传感器。
如果空气流量传感器故障,会导致计算混合气比例不准确,进而造成混合气过稀。
进气歧管漏气进气歧管是将空气引导到各个汽缸的部件。
如果进气歧管存在漏气问题,会导致进气不充分,造成混合气过稀。
点火系统故障火花塞老化火花塞是点燃混合气的关键部件,长时间使用后会出现老化现象。
老化的火花塞会导致点火能力减弱,使得混合气燃烧不完全,进而造成混合气过稀。
点火线圈故障点火线圈是提供高压电流给火花塞的重要组成部分。
如果点火线圈故障,会导致火花塞无法正常工作,进而造成混合气过稀。
点火时机不准确点火时机是指点火系统点燃混合气的时机。
如果点火时机不准确,会导致混合气无法完全燃烧,进而造成混合气过稀。
解决方案定期保养定期更换燃油过滤器、清洗燃油喷嘴等保养措施可以有效预防混合气过稀的问题。
注意使用环境避免在恶劣的环境下使用迈腾,如高温、高海拔等,可以减少空气系统故障的发生。
定期检查点火系统定期检查火花塞、点火线圈以及点火时机,及时更换老化部件和调整点火时机,可以提高点火系统的性能,避免混合气过稀。

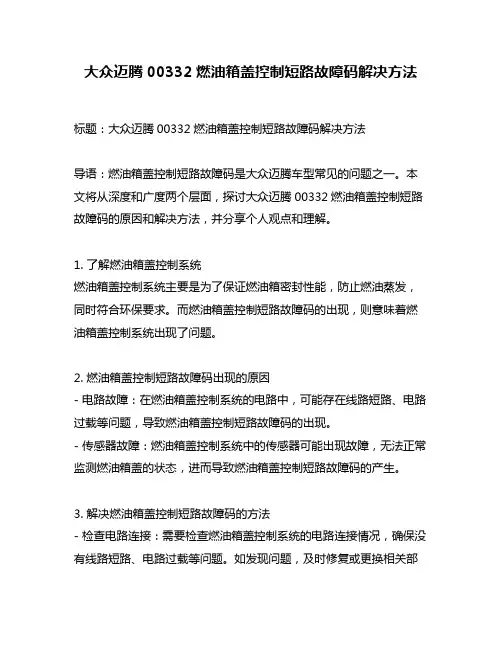

大众迈腾00332燃油箱盖控制短路故障码解决方法

大众迈腾00332燃油箱盖控制短路故障码解决方法标题:大众迈腾00332燃油箱盖控制短路故障码解决方法导语:燃油箱盖控制短路故障码是大众迈腾车型常见的问题之一。
本文将从深度和广度两个层面,探讨大众迈腾00332燃油箱盖控制短路故障码的原因和解决方法,并分享个人观点和理解。
1. 了解燃油箱盖控制系统燃油箱盖控制系统主要是为了保证燃油箱密封性能,防止燃油蒸发,同时符合环保要求。
而燃油箱盖控制短路故障码的出现,则意味着燃油箱盖控制系统出现了问题。
2. 燃油箱盖控制短路故障码出现的原因- 电路故障:在燃油箱盖控制系统的电路中,可能存在线路短路、电路过载等问题,导致燃油箱盖控制短路故障码的出现。
- 传感器故障:燃油箱盖控制系统中的传感器可能出现故障,无法正常监测燃油箱盖的状态,进而导致燃油箱盖控制短路故障码的产生。
3. 解决燃油箱盖控制短路故障码的方法- 检查电路连接:需要检查燃油箱盖控制系统的电路连接情况,确保没有线路短路、电路过载等问题。
如发现问题,及时修复或更换相关部件。
- 检查传感器状态:需要检查燃油箱盖控制系统的传感器是否正常工作。
可通过专业设备进行诊断,如果发现传感器存在故障,应及时更换。
4. 个人观点和理解燃油箱盖控制短路故障码的出现可能给车主带来不便,不仅会导致车辆无法正常行驶,同时也增加了维修费用。
车主应定期检查燃油箱盖控制系统的状态,保持良好的维护习惯。
对于出现燃油箱盖控制短路故障码的情况,要及时寻求专业的技术支持和维修服务,以确保车辆的安全和可靠性。
总结:通过对大众迈腾00332燃油箱盖控制短路故障码的分析,我们了解到这一问题常见于燃油箱盖控制系统的电路故障和传感器故障。
解决该问题的方法包括检查电路连接和传感器状态。
车主应保持良好的维护习惯,定期检查燃油箱盖控制系统,并及时寻求专业维修服务。
个人观点和理解:作为车主,我们应该重视燃油箱盖控制系统的状态,因为其直接关系到车辆行驶的安全和环保性能。
迈腾配置参数

长度(mm): 宽度(mm): 高度(mm): 轴距(mm): 前轮距 (mm): 后轮距 (mm): 最小离地间 隙(mm): 整备质量 (Kg): 车身结构: 车门数 (个): 座位数 (个): 油箱容积 (L): 行李箱容积 (L): 发动机 发动机型 号: 汽缸容积 (cc): 排量(L): 工作方式: 汽缸排列形 式: 汽缸数 (个):
一汽-大众一汽-大众-迈腾
) 2010款(在售) 2009款(在售) 2008款 2007款 无本站数据仅提供参考,购车时请以实车为准。
基本参数 2011款 2011款 2011款 2011款 迈腾 2011款 迈腾 2011款 迈腾 2011款 迈腾 2011款 1.4TSI 标 1.4TSI 精 1.8TSI 手 1.8TSI DSG 英型 准型 动舒适型 舒适型 基本参数 2011款 2011款 2011款 2010款 迈腾 2011款 迈腾 2011款 迈腾 2011款 迈腾 2010款 1.8TSI DSG 2.0TSI DSG 2.0TSI DSG 1.4TSI 标 舒适型 豪华型 豪华型 准型 基本参数 2010款 迈腾 2010款 1.4TSI 精 英型
4 DOHC 76.5 75.6 131 96 5000 220 1750-3500 汽油 93号 直喷 铝 铁
4 DOHC 76.5 75.6 131 96 5000 220 1750-3500 汽油 93号 直喷 铝 铁
4 9.6 DOHC 82.5 84.1 160 118 5000-6200 250 1500-4200 汽油 97号 直喷 铝 铁
Hale Waihona Puke 发动机型号: 汽缸容积(cc): 排量(L): 工作方式: 汽缸排列形式: 汽缸数(个):
迈腾B8L燃油泵控制单元J538常见故障诊断与排除

从燃油泵控制单元安装位置图1所示,我们知道燃油泵控制安装在后排座椅下方,只要把后排座椅拆下,油箱盖子打开就可以看到燃油泵控制单元J538了.任务二 燃油泵控制单元J538常见故障诊断与排除学习目标1.燃油泵控制单元J538安装位置2.燃油泵控制单元J538组成和工作原理3.燃油泵控制单元J538标准波形图分析4.燃油泵控制单元J538故障波形图分析5.燃油泵控制单元J538故障案例分析和检修6.燃油泵控制单元J538故障案例填写诊断报告 一、燃油泵控制单元J538安装位置 图1:燃油泵控制单元J538安装位置燃油泵控制单元J538组成: 由图2可知燃油泵控制单元J538由车身接地线和主继电器J271、发动机控制单元J623、燃油泵G6组成。
燃油泵控制单元J538工作原理:由图2可知,燃油泵控制单元J538供电由主继电器J271输出蓄电池电源通过保险丝SB10后再供给燃油泵控制单元T5ax/3,并通过燃油泵控制单元J538第4号针脚接地后构成回路,只有当燃油泵控制单元接地电源正常了,发动机控制单元才会控制燃油泵控制单元工作,所以燃油泵控制单元是否工作是由发动机控制单元发出控制信号,经过燃油泵控制单元处理后,再去控制燃油泵的工作状态。
二、燃油泵控制单元J538组成和工作原理图2:燃油泵控制单元J538组成和工作原理图注意:1.燃油泵控制单元J538信号线是由脉宽控制信号(PWM-pulse- width - modulated )来控制电动燃油泵的运行,所以若要判断信号线的好坏就需要进行波形图的测量和分析,三、燃油泵控制单元标准波形图分析图3:在ON 挡控制单元两端所测的标准波形图图4:在ST 挡控制单元两端所测的标准波注意: 1. 标准波形图有一个特征就是控制单元两端的波形要一致,要是控制两端的波形图不一致就要考虑该信号线是否故障。
2. 波形图高电平代表一个周期内所工作的时间,一个低电平和一个高电平就是一个周期,所以高电平工作时间越多,则燃油泵供油越多。
迈腾B7L 1.8T轿车起动困难及加速不良修理

34技师手记AUTOMOBILE MAINTENANCE汽车维修2017.7一、故障现象有1辆2012款迈腾B7L 1.8T 轿车,冷车起动后容易熄火且怠速不稳;热车不易起动,加速不良。
二、初步检查接到该车时,由于已行驶很长时间,处于热车状态,热车试车过程中没有发现怠速不稳易熄火的现象,仪表显示正常,但发动机起动困难,加速时发动机最高转速不能超过2800r/min ,明显加速不良。
三、故障分析与诊断工作根据故障现象分析可能原因:1.发动机燃油供给系统故障。
2.发动机进、排气系统故障。
3.发动机点火系统故障。
作业准备:安全防护用品:座椅套、方向盘套、地板垫、翼子板护垫、前格栅护垫和车轮挡块。
设备和工具:大众专用诊断仪V.A.S 6150B 、示波器、万用表、适配线盒、燃油压力表V.A.G 1318、常用工具等。
四、故障诊断分析过程使用诊断仪V.A.S 6150B 诊断。
1.查询发动机故障码,系统显示正常,没有故障码。
2.读取发动机怠速运行数据流,发现高压油轨压力异常。
见图1。
该发动机采用缸内直喷技术,低压油泵向高压油泵输送压力为6bar 左右的燃油,然后高压油泵根据发动机工况,将燃油压力增压至40~110bar 后输送至高压油轨。
在发动机怠速工况时,使用V.A.S 6150B 读取发动机测量值第106组,106组2区燃油油轨压力实际值为6.03bar ,远低于第106组1区测量值,怠速规定燃油油轨压力40bar ,由此可知该车起动困难加速不良的原因为高压燃油压力不足。
由缸内直喷发动机工作原理可知,造成燃油系统高压压力不足的原因有:①燃油系统低压供油不足;②燃油压力调节系统故障;③燃油监控系统(燃油压力传感器)故障;④高压燃油泵损坏等。
为了排除低压系统供油不足导致高压油压上不去故障,使用油压表V.A.G 1318测量低压油路油压。
发动机怠速时燃油压力表指针在3~8bar 之间快速来回摆动,由于该高压泵为单活塞式,高压泵快速吸油与泄压会导致燃油压力波动,油压表指针偏摆属于正常现象,因此读取中间值即在6bar 左右变化,低压燃油压力正常。
燃油系统原理图

燃油系统原理图燃油系统是指汽车引擎内部用于混合空气和燃油的系统,它的作用是将汽油或柴油喷射到发动机内燃烧,从而产生动力。
燃油系统包括燃油箱、燃油泵、燃油滤清器、喷油嘴、进气歧管和节气门等部件。
下面将从整体结构、工作原理和常见故障三个方面来介绍燃油系统的原理图。
整体结构。
燃油系统的整体结构主要由燃油箱、燃油泵、燃油滤清器、喷油嘴、进气歧管和节气门等部件组成。
燃油箱是存放汽油或柴油的容器,通常位于车辆后部。
燃油泵负责将燃油从燃油箱中抽送到发动机内部。
燃油滤清器用于过滤燃油中的杂质,确保进入发动机的燃油清洁无污染。
喷油嘴则负责将燃油喷射到发动机内,进气歧管和节气门则用于控制空气进入发动机的量。
工作原理。
燃油系统的工作原理是将燃油和空气混合后喷入发动机内部,然后在汽缸内点火燃烧,产生动力驱动汽车前进。
首先,燃油泵将燃油从燃油箱中抽送到发动机内部,经过燃油滤清器过滤后,进入喷油嘴。
同时,空气通过进气歧管进入汽缸内,由节气门控制空气的进入量。
喷油嘴根据发动机工作状态和负荷情况,通过电脑控制喷油时间和喷油量,将燃油喷射到汽缸内,与空气混合后点火燃烧,产生动力推动汽车前进。
常见故障。
燃油系统常见的故障包括燃油泵故障、燃油滤清器堵塞、喷油嘴堵塞或损坏等。
燃油泵故障会导致燃油无法正常抽送到发动机内部,造成发动机无法正常启动或加速不畅。
燃油滤清器堵塞会导致燃油无法正常过滤,进入发动机的燃油含有杂质,影响发动机工作。
喷油嘴堵塞或损坏会导致燃油无法正常喷射到汽缸内,影响燃烧效果,造成发动机动力不足或怠速不稳定。
总结。
燃油系统是汽车发动机工作的重要组成部分,它的工作原理是将燃油和空气混合后喷入发动机内部,产生动力推动汽车前进。
了解燃油系统的结构和工作原理,有助于我们更好地理解汽车发动机的工作原理,及时发现并排除燃油系统的故障,保障汽车的正常运行。
发动机燃油系统故障诊断与修复_试题

(×)
燃油压力传感器安装在油轨或高压泵上,其作用是监控油轨内
2 12
(√)
的燃油压力,依此来调整燃油压力。
高压燃油泵工作分为三个阶段,即进油阶段、回油阶段、供油
3 13
(√)
阶段。
在高压燃油泵供油的最后阶段,进油阀关闭、出油阀打开、高
3
14
(√)
压油输出。
1
15 在供油阶段的初期,进油阀打开,燃油继续进入高压泵。
电控燃油喷射系统中外置燃油压力调节器的作用是( B )。
3 2 A 保持供油压力不变 B 保持系统油压与进气管压力压差恒定 C 减少燃油脉
动 D 保持燃油压力与发动机转速一致
在燃油压力调节器装在油轨上的燃油喷射系统中,发动机怠速运转时,拔下
3 3 燃油压力调节器上的真空软管后,燃油压力应比怠速时的压力( A )。
高压燃油系统的组成及工作原理的组成及工作原理是什么? 【答案】 (1)组成
高压燃油系统(迈腾)主要包括高压燃油泵、油压调节阀 N276、油轨、 压力限制阀(开启压力大约 140bar)、燃油压力传感器 G247、高压喷油器(喷 嘴)N30-N33。 (2)工作原理 高压燃油系统的油压范围可以达到 40-140bar。 ①燃油压力传感器(迈腾)安装在油轨或高压泵上,其作用是监控油轨内的 燃油压力,依此来调整燃油压力。发动机控制单元根据这个信号,调节燃油 压力调节阀来控制油轨内的燃油压力。 ②高压燃油泵通常由排气凸轮轴驱动,有的安装在凸轮轴的中部位置、有的 安装在凸轮轴的后端位置。它给发动机提供足够压力的燃油。 ③燃油压力限压阀(迈腾)集成在高压燃油泵内(图 12-341),作用是在发 生燃油热膨胀和故障的时候,为系统提供过压保护。它是一个机械阀,在压 力超过 140bar 的时候打开,打开的是在泵内从高压端到低压端的回流油道, 然后燃油再被压回高压端 ④油压调节阀 N276 安装在高压泵的侧面,其作用是控制进入油轨的油压, 发动机电控单元通过脉宽调制信号对其进行控制。 ⑤高压喷油器(迈腾)的作用是将燃油分别喷入每个汽缸中,控制单元的驱 动电压 达到约 65V,瞬时电流可达 12A,平均电流 2.6A。 【题目】 高压油泵的工作过程是什么? 【答案】
3.1:迈腾启动系统控制电路

3、 测量法——诊断仪、数据线束、网关J533和 J519模块、蓄电池等
一、电路简图 2、主继电器: J 271控制简图
二、启动系统控制原理
(1)起动机B控制电路 (2)起动机30#主供电路 (3)J710继电器控制电路 (4)J628继电器电路
三、继电器、保险 1、启动继电器:J682、J710
三、继电器、保险 2、主继电器: J 271
+B SB13
1
ቤተ መጻሕፍቲ ባይዱ
J329 3
起动机 不转
2、 J623模块无法通信,可通过其他模块读取信息读取故障码——J623模块及相关电路
3、 全都无法通信读取故障码——诊断仪、数据线 束、网关J533和J519模块、蓄电池等
4、起动机转,但发动机无法启动
起动机转, 但发动机 无法启动
1、读取故障码或数据流或动作测试-燃油系统、点 火系统、进排气系统
J271
2
5
SB14
T94/69
T94/5
T94/6
T94/1
J623 T94/2
SC10 T94/87
三、继电器、保险
3、保险:SB10、SC10
四、在线检测 (1)J710启动继电器 +B
0V +B
四、在线检测 (2)J628启动继电器 +B
0V +B
四、在线检测 (3)J271启动继电器 +B
汽车电气电路识别(JLR 03)
课程目标
此活动将介绍 – 汽车电路图识读 课程 1–电源系统控制电路 课程 2– 启动系统控制电路 课程 3 –点火系统控制电路 课程 4 –燃油系统控制电路 课程 5 –进气系统控制电路 目标: • 认识汽车电路图 • 确定电路图电气元件的位置 • 解析电路图的识读方法
