机械三通
机械三通，四通的安装：
1.安装机械三通，四通时，应在钢管支架接口位置开孔，开孔使用专用的钢管开孔机械和带中心距的中央钻头。
2.将开孔机底座上的V形铁骑附在管道上，调整链条长度，并用插销定位，然后紧固链条另一端的螺母，使本机牢固的定位在管道上，用与开孔大小相应（见开孔尺寸表）具有定位功能的专用空心钻头进行钻孔。
钻孔时扳动（压下）手柄，使开孔器徐徐向下，接近管子时查看位置是否正确，并适当添加润滑，冷却剂。
3.用游标卡尺检验开孔尺寸，并清理毛刺，油污，使其表面干净，光滑。
4.在密封圈的唇部和背部涂上润滑剂，放入机械三通（四通）的密封槽内。
检查密封圈与孔洞间隙必须均匀，安装于钢管孔洞上下，用力矩扳手均匀拧紧两侧螺栓。
沟槽连接的卡箍与机械三通的间距要求
沟槽连接的卡箍与机械三通的间距要求下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言在管道系统的安装中，沟槽连接的卡箍与机械三通的间距要求是至关重要的。
三通的区别
三通的区别
1、消防工程中机械三通为主管道直接用机械开孔通过专用固定件连接支管；异径三通
比如DN150*100：主管道为DN150，支管为DN100，成品很少有三个口管径均不一样的，如图一；沟槽三通指的只是一种管件的连接方式，大多数分为：焊接、法兰、卡箍（沟槽式），如图二；
图一异径三通
图二沟槽三通
2、机械三通和沟槽式三通的是不一样的。
管道与管道之间的三通应该是沟槽式三通；
而管道上喷淋支管的三通中属于机械三通，如图三，此不再使用卡箍。
异径三通就是三个管径不相同，可以是机械的，也可以是沟槽的。
图三机械三通。
机械三通开孔尺寸
机械三通开孔尺寸管道穿过钢筋混凝土消防水箱或消防水池时，应加设防水套管；对有振动的管道尚应加设柔性接头。
进水管和出水管的接头与钢板消防水箱的连接应采用焊接，焊接处应做防锈处理。
管网安装主控项目5．1．1 管网采用钢管时．其材质应符合现行国家标准《输送流体用无缝钢管》GB／T 8163、《低压流体输送用焊接钢管》GB／T 3091 的要求．当使用钢管，不锈钢管等其它管材时，应符合相应技术标准的要求。
检查数量：全数检查。
检查方法：查验材料质量合格证明文件、性能检测报告，尺量、观察检查。
5．1．2 管道连接后不应减小过水横断面面积。
热镀锌钢管安装应采用螺纹、沟槽式管件或法兰连接。
检查数量：抽查20％，且不得少于5 处。
检查方法：观察检查。
5．1．3 管网安装前应校直管道，并清除管道内部的杂物；在具有腐蚀性的场所，安装前应按设计要求对管道、管件等进行防腐处理，安装时应随时清除管道内部的杂物。
检查数量：抽查20%，且不得少于5 处。
检查方法：观察检查和用水平尺检查。
5．1．4 沟槽式管件连接应符合下列要求：1 选用的沟槽式管件应符合《沟槽式管接头》CJ/T-156 要求、其材质应为球墨铸铁并符合现行国家标准《球墨铸铁件》GB/T-1348 要求，橡胶密封圈的材质应为EPDN(三元乙丙胶），并符合《金属管道系统快速管接头的性能要求和试验方法》ISO 6182-12 要求。
2 沟槽式管件连接时，其管道连接沟槽和开孔应用专用滚槽机和开孔机加工，并应做防腐处理，连接前应检查沟槽和孔洞尺寸，加工质量应符合技术要求；沟槽、孔洞处不得有毛刺，破损性裂纹和脏物。
检查数量：抽查20%，且不得少于5 处。
检查方法：观察和尺量检查。
3 橡胶密封圈应无破损和变形。
检查数量：抽查20%，且不得少于5 处。
检查方法：观察捡查。
4 沟槽式管件的凸边应卡进沟槽后再紧固螺栓，两边应同时紧固，紧固时发现橡胶圈起皱应更换新橡胶圈。
检查数量：抽查20%，且不得少于5 处。

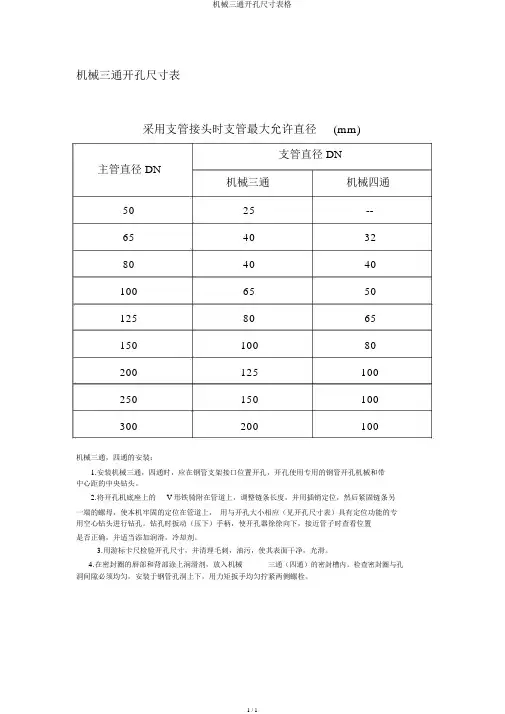

机械三通开孔尺寸表格
机械三通开孔尺寸表格
机械三通开孔尺寸表
采用支管接头时支管最大允许直径(mm)
支管直径 DN
主管直径 DN
机械三通机械四通5025--
654032
804040
1006550
1258065
15010080
200125100
250150100
300200100
机械三通，四通的安装：
1.安装机械三通，四通时，应在钢管支架接口位置开孔，开孔使用专用的钢管开孔机械和带
中心距的中央钻头。
2.将开孔机底座上的V 形铁骑附在管道上，调整链条长度，并用插销定位，然后紧固链条另
一端的螺母，使本机牢固的定位在管道上，用与开孔大小相应（见开孔尺寸表）具有定位功能的专用空心钻头进行钻孔。
钻孔时扳动（压下）手柄，使开孔器徐徐向下，接近管子时查看位置
是否正确，并适当添加润滑，冷却剂。
3.用游标卡尺检验开孔尺寸，并清理毛刺，油污，使其表面干净，光滑。
4.在密封圈的唇部和背部涂上润滑剂，放入机械三通（四通）的密封槽内。
检查密封圈与孔洞间隙必须均匀，安装于钢管孔洞上下，用力矩扳手均匀拧紧两侧螺栓。
1 / 1。
沟槽三通和机制三通的选择标准

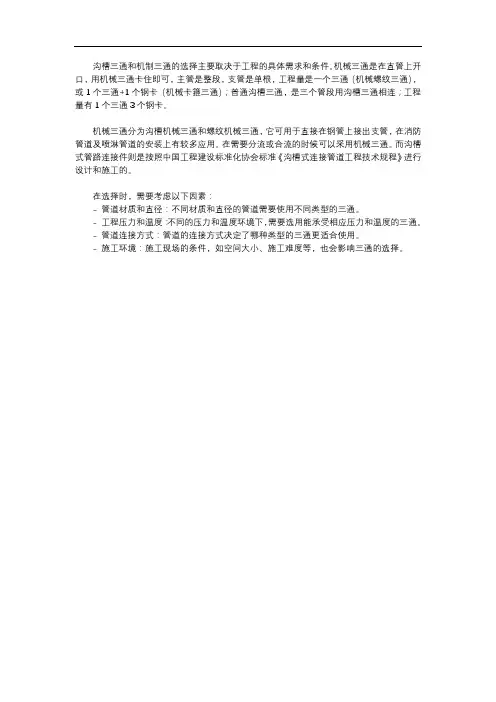

沟槽三通和机制三通的选择主要取决于工程的具体需求和条件。
机械三通是在直管上开口，用机械三通卡住即可，主管是整段，支管是单根，工程量是一个三通（机械螺纹三通），或1个三通+1个钢卡（机械卡箍三通）；普通沟槽三通，是三个管段用沟槽三通相连；工程量有1个三通3个钢卡。
机械三通分为沟槽机械三通和螺纹机械三通，它可用于直接在钢管上接出支管，在消防管道及喷淋管道的安装上有较多应用。
在需要分流或合流的时候可以采用机械三通。
而沟槽式管路连接件则是按照中国工程建设标准化协会标准《沟槽式连接管道工程技术规程》进行设计和施工的。
在选择时，需要考虑以下因素：
- 管道材质和直径：不同材质和直径的管道需要使用不同类型的三通。
- 工程压力和温度：不同的压力和温度环境下，需要选用能承受相应压力和温度的三通。
- 管道连接方式：管道的连接方式决定了哪种类型的三通更适合使用。
- 施工环境：施工现场的条件，如空间大小、施工难度等，也会影响三通的选择。
沟槽三通和机器三通区别

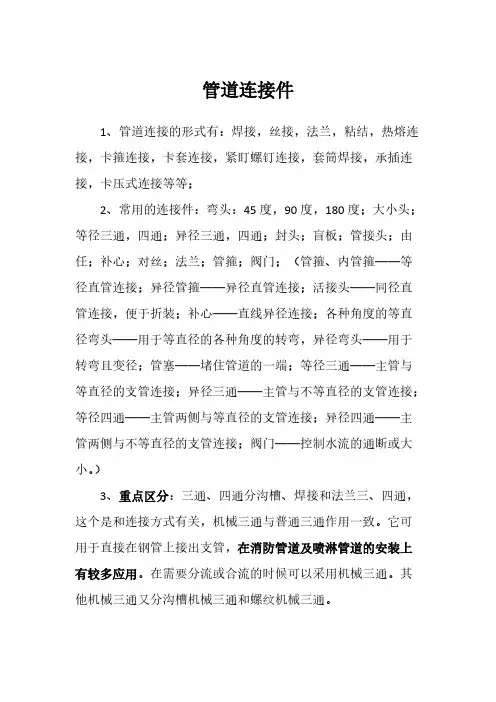

管道连接件1、管道连接的形式有：焊接，丝接，法兰，粘结，热熔连接，卡箍连接，卡套连接，紧盯螺钉连接，套筒焊接，承插连接，卡压式连接等等；2、常用的连接件：弯头：45度，90度，180度；大小头；等径三通，四通；异径三通，四通；封头；盲板；管接头；由任；补心；对丝；法兰；管箍；阀门；（管箍、内管箍——等径直管连接；异径管箍——异径直管连接；活接头——同径直管连接，便于折装；补心——直线异径连接；各种角度的等直径弯头——用于等直径的各种角度的转弯，异径弯头——用于转弯且变径；管塞——堵住管道的一端；等径三通——主管与等直径的支管连接；异径三通——主管与不等直径的支管连接；等径四通——主管两侧与等直径的支管连接；异径四通——主管两侧与不等直径的支管连接；阀门——控制水流的通断或大小。
）3、重点区分：三通、四通分沟槽、焊接和法兰三、四通，这个是和连接方式有关，机械三通与普通三通作用一致。
它可用于直接在钢管上接出支管，在消防管道及喷淋管道的安装上有较多应用。
在需要分流或合流的时候可以采用机械三通。
其他机械三通又分沟槽机械三通和螺纹机械三通。
沟槽机械三通和螺纹机械三通的区别:在异径管的接出方式上沟槽式机械三通需要用一个同异径管段相同口径的卡箍件以及相应的螺栓和密封材料连接，而螺纹式机械三通不需要任何零件只需要同螺纹连接的管道一样套丝连接就可以！机械三通与普通沟槽三通有什么区别:机械三通是在直管上开口，用机械三通卡住即可，主管是整段，支管是单根，工程量是一个三通（机械螺纹三通），或1个三通+1个钢卡（机械卡箍三通）；普通沟槽三通，是三个管段用沟槽三通相连；工程量有1个三通3个钢卡4、消防工程中机械三通为主管道直接用机械开孔通过专用固定件连接支管；异径三通比如DN150*100：主管道为DN150，支管为DN100，成品很少有三个口管径均不一样的；沟槽三通指的只是一种管件的连接方式，大多数分为：焊接、法兰、卡箍（沟槽式）（有待考证）沟槽管道连接方式，现在广泛用于建筑内的消火栓系统与喷淋系统。
喷淋管道机械三通开孔技术要求
喷淋管道机械三通开孔技术要求喷淋管道机械三通开孔技术是一种常用的管道连接技术，用于连接不同方向的管道，并实现流体的分流和混合。
本文将详细介绍喷淋管道机械三通开孔技术的要求。
一、材料选择1. 机械三通的材料应符合工艺要求，常用的材料有碳钢、不锈钢、铸铁等。
材料的选择应根据介质的性质、工作压力和温度等因素进行合理选择。
2. 机械三通的材料应具有良好的耐腐蚀性能，能够适应不同介质的腐蚀性要求。
3. 机械三通的材料应具有良好的机械性能，能够承受工作压力和温度的要求。
二、开孔尺寸1. 机械三通的开孔尺寸应符合设计要求，能够满足流体的要求。
开孔尺寸的大小直接影响流体的流量和压力损失。
2. 开孔尺寸的选择应根据管道的直径、流体的流速和压力等参数进行计算，确保流体能够顺畅地通过。
三、开孔方式1. 机械三通的开孔方式有多种，常见的有焊接开孔、机械加工开孔和激光切割开孔等。
开孔方式的选择应根据具体情况进行合理选择。
2. 焊接开孔是一种常用的开孔方式，可以通过焊接的方式将管道与三通连接，并实现流体的分流和混合。
3. 机械加工开孔是一种精确的开孔方式，可以通过机械加工的方式在三通上开出所需的孔径和形状。
4. 激光切割开孔是一种高精度的开孔方式，可以通过激光切割的方式在三通上实现精确的开孔。
四、开孔位置1. 机械三通的开孔位置应根据设计要求确定，确保流体能够顺利地流过三通。
2. 开孔位置的选择应考虑管道的布局和管道连接的需要，确保管道能够正常运行。
五、表面处理1. 机械三通的表面处理应符合工艺要求，常见的处理方式有喷涂、热镀锌和电镀等。
表面处理的目的是防止腐蚀和提高机械三通的耐久性。
2. 表面处理的选择应根据介质的性质和工作环境的要求进行合理选择，确保机械三通能够长时间稳定地工作。
六、质量控制1. 机械三通的生产应严格按照相关标准进行质量控制，确保产品的质量符合要求。
2. 生产过程中应加强检验和监控，确保机械三通的尺寸、开孔和表面处理等符合要求。
唯特利机械三通接口说明书
连接。
注：920 型与 920N 型外壳不能相互配对形成四通连接。
920 型与 920N 型 Mechanical-T 机械三通接口可提供沟槽式或内螺纹式连接。
请在订单中指明选择。
供货时涂漆并包含镀锌螺栓。
可提供镀锌壳体，并包含镀锌螺栓。
在壁厚Sch 10 和 40 的碳钢管道上，所有尺寸的 920 和 920N 型的额定工作压力均为500 psi/3450 kPa 。
可用于高密度聚乙烯或聚丁烯 (HDPE) 管道。
HDPE 应用的额定压力值取决于管道额定值。
如需接头应用于其他管道上的额定值，请与 Victaulic （唯特利）联系。
对于聚氯乙烯（PVC ）塑料管道，不建议使用 920 与 920N 型。
标准管道安装惯例规定当主管和支管永久性安装在管道表面上时，必须安装 920 型 Mechanical-T 机械三通，使主管和支管保持真正的90°角度。
此外，Vic-Tap II ® 开孔工具能够在加压系统上开孔，它可利用 920 型 Mechanical-T 机械三通与 726 系列 Vic-Ball 球阀的连接来建立 931 型 Vic-Tap II Mechanical-T 机械三通装置。
更多相关信息，请参阅第 8 页。
材料规格壳体/涂层：符合 ASTM A-536，等级 65-45-12 要求的球墨铸铁，喷涂橙色瓷漆。
根据特殊要求，可提供符合 ASTM A-395，等级 65-45-15 要求的球墨铸铁。
• 可选：热浸镀锌密封垫圈：（请指定选择*） • “E”级三元乙丙橡胶（EPDM ）三元乙丙橡胶 (EPDM)（绿色色码）。
温度范围 –30°F 到 +230°F/–34°C 到 +110°C 。
推荐用于 规定温度范围内的冷水、热水系统以及多种稀酸、无油空气及众多化工应用。
已取得根据 ANSI/NSF 61进行分类的 UL 认证，适合用于 +86°F/+30°C 的冷饮用水和 +180°F/+82°C 的热饮用水应用场合。
机械三通和沟槽三通的区别
机械三通和沟槽三通的区别摘要机械三通和沟槽三通是在管道系统中常用的连接元件，它们在结构和功能上有一些明显的区别。
本文将对机械三通和沟槽三通进行比较和分析，包括它们的定义、结构、安装方式、适用范围以及优缺点等方面的内容，以帮助读者更好地理解和选择适合自己需求的连接元件。
1. 引言机械三通和沟槽三通是管道系统中常用的连接元件。
它们在一些特定的应用场景中被广泛使用，如工业管道系统、家庭水暖系统等。
虽然两者都是连接管道的元件，但它们在结构和功能上存在一定的差异。
2. 机械三通2.1 定义机械三通是一种通过机械方式连接管道的元件。
它由三个入口和一个出口组成，通常用于将一个流体流向两个分支管道。
机械三通通常由金属材料制成，如铜、不锈钢等。
2.2 结构机械三通的结构比较简单，通常由三个法兰连接口和一个中央的出口组成。
法兰连接口可以与管道的法兰连接起来，形成稳固的连接。
2.3 安装方式机械三通的安装相对简便，只需要将它的法兰连接口与管道的法兰连接即可。
在安装过程中需要确保连接口的紧密度，以防止漏水或漏气的情况发生。
2.4 适用范围机械三通适用于一些需要将流体流向两个分支管道的场景，如供热系统、供水系统等。
它可以方便地实现流体的分流和合流，具有较高的使用灵活性。
2.5 优缺点机械三通的优点在于结构简单，安装方便，能够满足一些基本的流体分流合流需求。
然而，机械三通的使用范围相对较窄，不适用于一些对连接元件要求较高的场景，如高温、高压等。
3. 沟槽三通3.1 定义沟槽三通是一种通过沟槽连接管道的元件。
它由三个入口和一个出口组成，通常用于将一个流体流向两个分支管道。
沟槽三通通常由铸铁、塑料等材料制成。
3.2 结构沟槽三通的结构较为复杂，通常由三个沟槽连接口和一个中央的出口组成。
沟槽连接口可以与管道的沟槽连接起来，形成牢固的连接。
3.3 安装方式沟槽三通的安装相对复杂，需要先将管道上的沟槽加工好，然后将沟槽三通的连接口插入其中，并使用螺栓将其固定住。
管道开机械三通最大允许范围
管道开机械三通最大允许范围
管道开机械三通最大允许范围指的是在管道系统中使用机械三
通连接管道时，应该遵守的最大开孔范围。
机械三通是一种连接管道的常用管件，其结构包含三个连接口，通常用于将三根管道连接起来，以满足管道系统的分支和汇合需求。
然而，在使用机械三通连接管道时，需要注意其开孔大小和位置，以确保管道系统的安全和稳定性。
在管道系统中，机械三通的开孔大小和位置应当符合相关标准和规定。
一般来说，其开孔直径不应超过管道直径的50%，且应该在管道的正中心位置，以确保管道流体的流动平稳和阻力小。
此外，机械三通的开孔范围还应考虑管道的材料、压力、温度等因素。
在高温、高压或腐蚀性介质的管道系统中，机械三通的开孔范围应更为严格和精确。
总之，在管道系统中使用机械三通连接管道时，应该注意其开孔大小和位置，并遵守相关标准和规定，以确保管道系统的安全、稳定和高效运行。
- 1 -。
