中考物理复习家庭电路故障的分析问题专项易错题附详细答案
C．a、d之间某处断路，c点不能使试电笔氖管发光，故C项不符合题意；
D．若电灯的灯丝断了，灯不亮，c点不能使试电笔氖管发光，故D项不符合题意。
2．家庭电路用电时要注意安全。
(1)在家庭电路中，有时导线长度不够，需要把两根导线连接起来使用，而连接处往往比别处更容易发热甚至引起火灾。这是因为有接头处导线比相同长度无接头处导线的_____(选填“电流”“电阻”)大。
CD．断开S，那么没有电流流过三线插座左边的孔，即使用测电笔检测三线插座左边的孔，氖管也不能发光；但当用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；C、D错误。
12．如图所示的家庭电路中，闭合开关后灯泡不亮，用测电笔火线检测插座的两孔，发现只有插入右孔时氖管才发光。用测零线电笔检测a点氖管不发光，检测b点氖管发光。发生这现象的原因可能是（）
A．台灯灯丝烧断了B．他家空气开关“跳闸”了
C．书桌边的插座与火线断开D．书桌边的插座与零线断开
【答案】D
【解析】
【详解】
A．若台灯灯丝烧断了，把台灯插头插入其他插座时，台灯不会发光，故A不符合题意；
B．若空气开关“跳闸”了，把台灯插头插入其他插座时，台灯不会发光，故B不符合题意；
C．若书桌边的插座与火线断开，不会使测电笔的氖管发光，故C不符合题意；
C．若在导线a和b之间接一个灯泡，则它和L是串联的
D．根据测试结果，应该是m与j之间断路
【答案】B
【解析】
【分析】
【详解】
A．开关中的两个线头相碰，相当于开关处于闭合状态，它不会造成空气开关的跳闸，故A错误；
B．三孔插座是为了防止用电器外壳带电发生触电事故，故B正确；
C．若在导线a和b之间接一个灯泡，则它和L是并联的，故C错误；
C．断开S，用测电笔检测三线插座左右的两个孔，氖管都发光
D．断开S，用测电笔检测三线插座左右的两个孔，氖管都不发光
【答案】A
【解析】
【详解】
AB．闭合S，用测电笔检测三线插座左边的孔，电流从火线流出，流过开关，再流过灯泡，由于零线上的熔丝断了，电流只能往右边流，流过三线插座左边的孔，再流过测电笔，流入大地，所以这时氖管能发光；用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；综上所述，氖管都发光，A正确、B错误；
C．甲处应装开关，乙处应装电灯D．用试电笔测图中三点，A、C两点氖管发光
【答案】B
【解析】
【分析】
【详解】
A。保险丝熔断，可能是发生了短路，也可能是用电器总电功率过大，故A错误；
B．电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于电冰箱的外壳带电而使人发生触电事故，故B正确；
C．在家庭电路中，为了安全，一般把开关接在火线和用电器之间，故乙处接开关、甲处接灯，故C错误；
【详解】
当闭合开关S、S1时，L0和L1串联，L0正常发光，L1不发光，说明灯L1短路；当闭合开关S、S2时，L0和L2串联，L0和L2都发出暗红色光说明灯L2正常。
故选B。
【点睛】
电路故障是中考必考题型，本题根据灯L0的发光情况判断电路故障，不太难。
9．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）
D．A点与零线接通，B点与零线接通，C点与火线接通，用试电笔测试时，A点氖管不发光，B点氖管不发光，C点氖管发光，故D错误。
故选B。
5．晚上，小强家的灯均正常发光，突然灯全部熄灭，经检查保险丝完好，用测电笔检测插座的两孔，氖管均发光，发生这一现象的原因可能是（ ）
A．某盏灯灯丝断了B．某开关处短路了
一、初中物理家庭电路故障的分析问题
1．如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是
A．火线与零线短路
B．b、c之间某处断路
C．a、d之间某处断路
D．电灯的灯丝断了
【答案】B
【解析】
【详解】
A．若火线与零线短路，闭合开关时，电灯L不亮，用测电笔测试a、b、c、d两点时，氖管都不发光，，故A项不符合题意；
【答案】1；④。
【解析】
【详解】
[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；
[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。
10．小明家新购住房刚装修完毕，家中部分照明电路如图所示，验收工程时，断开其它所有用电器后，闭合开关S，白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光(假如故障只有一处)；接着断开开关S，再次用测电笔测试插座的两个孔时，下列说法正确的是( )
A．灯丝断了B．灯泡短路
C．开关接触不良D．插座短路
【答案】A
【解析】
【分析】
【详解】
用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明右孔连接的是火线，电路连接正常；用试电笔检测b点氖管发光，检测a点氖管不发光，说明在a、b两点之间出现了断路，可能灯丝断了。
故选A。
13．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，接着他用测电笔插入书桌边的插座插孔进行检查，发现其中一个孔能使测电笔的氖管发光，则台灯不亮的故障原因可能是（ ）
D．插座处短路了，整个家庭电路都被短路，电流过大，保险丝会被熔断，故D不符合题意。
故选C。
6．如图所示的家庭电路中当开关都闭合时，灯L不亮，用试电笔测试插座的左、右孔，氖管都发光，电路中只有一处故障，下列说法正确的是（）
A．可能引起家庭电路中空气开关跳闸的是开关中的两个线头相碰
B．三孔插座是为了防止用电器外壳带电发生触电事故
(1)如果要检查L1所在支路，则要同时闭合的开关是_________；
(2)如果L2所在支路完好无损，则在只闭合S，S2时，L0的发光情况是____（填“比正常发光时亮”“正常发光”或“比正常发光时暗”）；
(3)当只闭合S，S3时，L0正常发光，则L3所在支路__________。
【答案】S、S1比正常发光时暗短路
D．如果是m与j之间发生断路，用试电笔测试插座的左孔时，氖管不会发光，故D错误。
故选B。
7．电冰箱起动时，与电冰箱并联的台灯变暗。关于这一现象，下列说法中不正确的是（ ）
A．进户线中电流变大B．线路中电阻变大
C．线路中热损耗变大D．灯泡两端的电压变小
【答案】B
【解析】
【分析】
【详解】
A．当使用大功率的电冰箱时，电路中的总功率过大，家庭电路的电压一定，由 可知，干路中的电流变大，故A正确，不符合题意；
故选B。
11．如图所示为某家庭卫生间电路，闭合开关S，电灯正常发光，在三线插座上刚插上电热水器的插头时，所有用电器都停止工作，拔出电热水器的插头后，检查发现零线上的熔丝断了。则下列分析合理的是（）
A．闭合S，用测电笔检测三线插座左右的两个孔，氖管都发光
B．闭合S，用测电笔检测三线插座左右的两个孔，氖管都不发光
【解析】
【分析】
【详解】
(1)[1]由图可知，开关S处于干路，L1、L2、L3并联，由于并联互不干扰，则为检测L1所在支路，只需闭合S和S1即可。
(2)[2]如果L2所在支路完好无损，只闭合S，S2时，电路为L0和L2串联电路，家庭电路电压为220V，由于灯泡额定功率均为220V，则由串联分压可知，两灯泡均无法正常发光，实际电压均低于额定电压，故比正常发光时暗。
A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路
【答案】B
【解析】
【分析】
将电灯L0按表格中提供的接法接入电路，是把此灯串联接入电路；若电灯L0恰能正常发光，说明开关闭合的那条支路短路，使该灯直接接在电源上；若电灯L0比正常发光暗，说明开关闭合的那条支路的灯与该灯串联接入电路，所分电压低于220V，这条支路正常；若电灯L0不发光，说明开关闭合的那条支路有开路；据此分析判断。
[2][3]把灯L1放在火线上时，L1与L2串联，若L2电路正常，L1与L2都不会达到额定电压，所以L1将发光较暗，所以若L1发光较暗时，说明该支路正常工作；若L1正常发光，说明L2没有分到电压，即该支路短路。
3．电工师傅常用一只标有“220 V 40 W”的灯L0（检验灯）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示：
A．测试两孔时测电笔都不发光B．测试两孔时只有b孔让测电笔发光
C．故障是灯泡L断路D．故障是熔断器断开
【答案】B
【解析】
【分析】
【详解】
闭合了开关S(家中其他用电器均处于断开状态)，白炽灯L亮了一段时间后熄灭了，说明灯泡、火线和零线不能构成通路。可能是火线断路，可能是零线断路。灯泡熄灭后，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。说明左孔和右孔都和火线相连，则火线无故障，灯泡亮了一段时间后熄灭，只能是因为图中的零线断路。当断开开关时，切断了左孔和火线的连接，所以测电笔接触左孔时，氖管不会再发光。测电笔接触右孔时，氖管照常发光。
B．因电冰箱和台灯是并联的，根据并联电路电阻的特点知，线路中的总电阻变小，故B错误，符合题意；

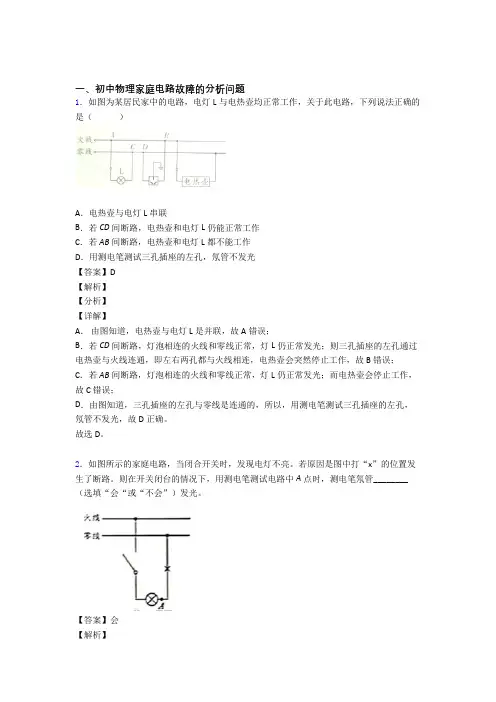

2020-2021中考物理易错题专题复习-家庭电路故障的分析问题练习题附详细答案
一、初中物理家庭电路故障的分析问题1．如图为某居民家中的电路，电灯L与电热壶均正常工作，关于此电路，下列说法正确的是（）A．电热壶与电灯L串联B．若CD间断路，电热壶和电灯L仍能正常工作C．若AB间断路，电热壶和电灯L都不能工作D．用测电笔测试三孔插座的左孔，氖管不发光【答案】D【解析】【分析】【详解】A．由图知道，电热壶与电灯L是并联，故A错误；B．若CD间断路，灯泡相连的火线和零线正常，灯L仍正常发光；则三孔插座的左孔通过电热壶与火线连通，即左右两孔都与火线相连，电热壶会突然停止工作，故B错误；C．若AB间断路，灯泡相连的火线和零线正常，灯L仍正常发光；而电热壶会停止工作，故C错误；D．由图知道，三孔插座的左孔与零线是连通的，所以，用测电笔测试三孔插座的左孔，氖管不发光，故D正确。
故选D。
2．如图所示的家庭电路，当闭合开关时，发现电灯不亮。
若原因是图中打“x”的位置发生了断路。
则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。
【答案】会【解析】【分析】【详解】如果开关闭合后，灯不亮，经检查，是图中打“x”的位置发生了断路，则A点通过灯泡、开关与火线连通，A点与零线之间断开，即A点也带电，故A点会使氖管发光。
3．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_______(选填“C”或“D”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．【答案】D 电阻短路【解析】【分析】家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。
【详解】(1)在家庭电路中，开关应连接在火线的一侧，因此，当把台灯接入电路时，为了安全，应将台灯插头的D插脚接火线；(2)导线与灯丝串联，根据焦耳定律，电流与通电时间相同时，灯丝的电阻大，所以产生的热量多，因此出现灯丝热的发红，而与之相连的导线却几乎不发热的原因；(3)当闭合S时，该灯泡不能发光且电路中的空气开关跳闸，出现的情况可能是接入用电器功率过大，也可能是用电器短路。
中考物理培优 易错 难题(含解析)之家庭电路故障的分析问题附详细答案
一、初中物理家庭电路故障的分析问题1．如图所示的家庭电路中当开关都闭合时，灯L不亮，用试电笔测试插座的左、右孔，氖管都发光，电路中只有一处故障，下列说法正确的是（）A．可能引起家庭电路中空气开关跳闸的是开关中的两个线头相碰B．三孔插座是为了防止用电器外壳带电发生触电事故C．若在导线a和b之间接一个灯泡，则它和L是串联的D．根据测试结果，应该是m与j之间断路【答案】B【解析】【分析】【详解】A．开关中的两个线头相碰，相当于开关处于闭合状态，它不会造成空气开关的跳闸，故A 错误；B．三孔插座是为了防止用电器外壳带电发生触电事故，故B正确；C．若在导线a和b之间接一个灯泡，则它和L是并联的，故C错误；D．如果是m与j之间发生断路，用试电笔测试插座的左孔时，氖管不会发光，故D错误。
故选B。
2．教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。
(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（______）。
(2)当打开空调时，空气开关“跳闸”。
出现这种现象的原因可能是______。
【答案】用电器总功率过大【解析】【分析】【详解】(1)[1]教室的电灯之间互不影响是并联的，且电灯L1和L2由一个开关S单独控制，为了电路安全，控制电灯的开关接在火线一侧，如图所示(2)[2]当电路电流过大时，为了保护电路，空气开关跳闸，造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大；当打开空调时，空气开关“跳闸”，出现这种现象的原因可能是电路用电器总功率过大。
3．如图所示的家庭电路，当闭合开关时，发现电灯不亮。
若原因是图中打“x”的位置发生了断路。
则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。
【答案】会【解析】【分析】【详解】如果开关闭合后，灯不亮，经检查，是图中打“x ”的位置发生了断路，则A 点通过灯泡、开关与火线连通，A 点与零线之间断开，即A 点也带电，故A 点会使氖管发光。
精选备战中考物理易错题专题复习家庭电路故障含答案
一、初中物理家庭电路故障的分析问题1．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则可以判断出电路的故障是（）A．电热壶所在电路的B、D两点间断路B．插座的接地线断路C．电路的C、D两点间导线断路D．电路的A、B两点间导线断路【答案】C【解析】【分析】【详解】正在烧水的电热壶突然不能工作，但电灯仍正常工作，说明电路中不能出现短路，否则保险丝烧毁，用电器都不能正常工作，所以电路中出现断路现象；电灯仍正常工作，说明A 点左侧，C点左侧都没出现断路现象，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线没有断路，零线断路了，且是在C、D之间导线断路．2．小卓同学想在家里安装一盏照明灯，如图是他设计的电路，当安装完毕后，闭合开关S，电灯L不亮，用测电笔分别测试零线a、b、c、d、e点时，测电笔的氖管都发光，则电路的（）A．火线断路B．零线断路C．灯泡断路D．灯泡短路【答案】B【解析】【分析】【详解】A．若火线断路，则所有点均与火线断开连接，试电笔应测试每个点时都不发光，故A不符合题意；B．若零线断路，则闭合开关后，灯泡无法与火线、零线形成闭合回路，灯泡不发光，各点均与火线连接，则用测电笔分别测试零线a、b、c、d、e点时，测电笔的氖管都发光，故B符合题意；C．若灯泡断路，闭合开关后，a、d两点与火线断开连接，测电笔测试时不发光，故C不符合题意；D．若灯泡短路，闭合开关后，火线与零线直接相连，灯泡不发光，测电笔测试d点不发光，故D不符合题意。
故选B。
3．某家庭电路的组成如图所示。
下列说法正确的是（）A．图中的三个插座是串联的B．控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D．家庭电路中的空气开关突然“跳闸”，一定是因为电路中出现了短路【答案】B【解析】【分析】【详解】A．从图中可以看到，三个插座是并联的，A错误；B．电路要先接开关，再接灯泡，控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法，B正确；C．彩灯接入电路后都不亮，不是由于其中的一个小彩灯短路，如果其中一个小彩灯短路，那么其余小彩灯还是能亮的，C错误；D．家庭电路中的空气开关突然“跳闸”，有可能是电路中出现了短路，也有可能是用电器总功率过大，D错误。

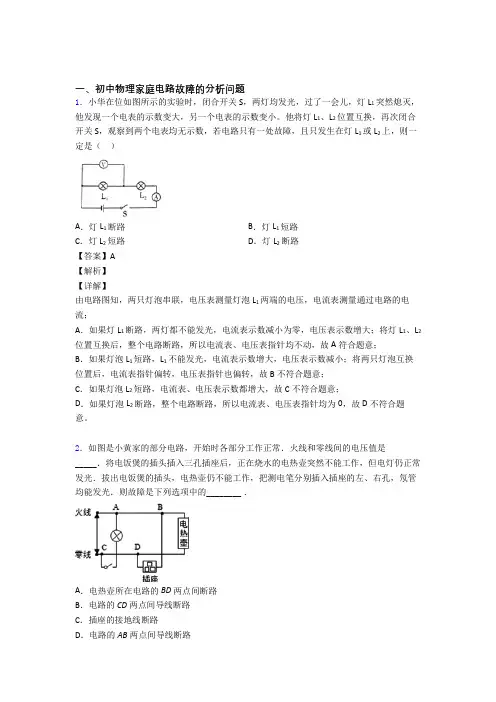

中考物理复习家庭电路故障的分析问题专项易错题及详细答案
一、初中物理家庭电路故障的分析问题1．小华在位如图所示的实验时，闭合开关S，两灯均发光，过了一会儿，灯L1突然熄灭，他发现一个电表的示数变大，另一个电表的示数变小。
他将灯L1、L2位置互换，再次闭合开关S，观察到两个电表均无示数，若电路只有一处故障，且只发生在灯L1或L2上，则一定是（）A．灯L1断路B．灯L1短路C．灯L2短路D．灯L2断路【答案】A【解析】【详解】由电路图知，两只灯泡串联，电压表测量灯泡L1两端的电压，电流表测量通过电路的电流；A．如果灯L1断路，两灯都不能发光，电流表示数减小为零，电压表示数增大；将灯L1、L2位置互换后，整个电路断路，所以电流表、电压表指针均不动，故A符合题意；B．如果灯泡L1短路，L1不能发光，电流表示数增大，电压表示数减小；将两只灯泡互换位置后，电流表指针偏转，电压表指针也偏转，故B不符合题意；C．如果灯泡L2短路，电流表、电压表示数都增大，故C不符合题意；D．如果灯泡L2断路，整个电路断路，所以电流表、电压表指针均为0，故D不符合题意。
2．如图是小黄家的部分电路，开始时各部分工作正常．火线和零线间的电压值是_____．将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光．拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则故障是下列选项中的________．A．电热壶所在电路的BD两点间断路B．电路的CD两点间导线断路C．插座的接地线断路D．电路的AB两点间导线断路【答案】220V B【解析】【分析】【详解】火线和零线间的电压值是220V；电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路,而把测电笔分别插入插座的左、右插孔，氖管均能发光,说明火线有电,而零线开路了，且是在C、D之间开路。
3．李建光师傅是个经验非常丰富的电工，熟练掌握了各种判断家庭电路故障的方法：（1）检验灯法如图所示，取下保险丝，在该处接一个额定电压为220V的检验灯泡L0，分别闭合各个开关即可知道故障。
中考物理复习家庭电路故障的分析问题专项易错题及答案
(1)空气开关的原理是当电流超过限制电流时，会自动切断电路，电流过大的原因是：一、短路；二、___；
(2)当电流超过限制电流时，衔铁N被电磁铁M吸引过去，匀质的金属杆OA在弹簧拉力作用下绕O点转动，电路断开刚转动时，杠杆OA属于_________杠杆。
【答案】会
【解析】
【分析】
【详解】
如果开关闭合后，灯不亮，经检查，是图中打“x”的位置发生了断路，则A点通过灯泡、开关与火线连通，A点与零线之间断开，即A点也带电，故A点会使氖管发光。
3．晚上小明在家复习功课准备迎接期末考试，突然他房间的电灯不亮了，而其他房间的电灯正常亮。由此他确定这盏电灯与其他房间的电灯是______联，经检查故障出现在灯丝，则这盏电灯的灯丝出现______（选填“短路”或“断路”），小明决定换一个新灯泡。他先将控制该灯的开关断开，为了安全，又找来了测电笔检测灯头的两根接线，发现其中一根线使氖管发光，这一现象说明该电灯连成了如上图_______（选填“A”或“B”）的情况，这种情况_______（选填“容易”或“不容易”）触电。
A．测试两孔时测电笔都不发光B．测试两孔时只有b孔让测电笔发光
C．故障是灯泡L断路D．故障是熔断器断开
【答案】B
【解析】
【分析】
【详解】
闭合了开关S(家中其他用电器均处于断开状态)，白炽灯L亮了一段时间后熄灭了，说明灯泡、火线和零线不能构成通路。可能是火线断路，可能是零线断路。灯泡熄灭后，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。说明左孔和右孔都和火线相连，则火线无故障，灯泡亮了一段时间后熄灭，只能是因为图中的零线断路。当断开开关时，切断了左孔和火线的连接，所以测电笔接触左孔时，氖管不会再发光。测电笔接触右孔时，氖管照常发光。
中考物理 家庭电路故障的分析问题 培优 易错 难题练习(含答案)附详细答案
一、初中物理家庭电路故障的分析问题1．如图所示为某家庭卫生间电路，电灯和电热水器都在正常工作。
在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。
下列分析合理的是（）A．一定是电路超负荷工作B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光C．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都不发光D．只取下灯泡，再用测电笔检测灯座的两个接线柱，氖管都发光【答案】D【解析】【分析】【详解】A．熔丝熔断的原因是电路超负荷运作或电路短路，在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，此时洗衣机没有工作，所以不是电路超负荷运作，应该是洗衣机插头出现短路，故A不符合题意；B．断开S1、S2，三孔插座的左孔无法与火线相连，因此用测电笔检测三线插座的左孔，氖管不发光，故B不符合题意；C．只断开S2，开关S1的两个接线柱仍然与火线相连，所以再用测电笔检测开关S1的两个接线柱时，氖管均发光，故C不符合题意；D．只取下灯泡，灯座左侧接线柱通过开关S1与火线相连，灯座右侧接线柱通过热水器与火线相连，所以再用测电笔检测灯座的两个接线柱，氖管都发光，故D符合题意。
故选D。
2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。
图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。
安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。
（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。
【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。
备战中考物理易错题精选-家庭电路故障练习题含答案解析
一、初中物理家庭电路故障的分析问题1．如图所示的是一个电热器电路。
电热丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪两个有故障，今用一个校验电灯分别接在各处，得到下表所示的结果，根据表格内容可判断（）校验次数123456校验电灯接入点a、f a、b c、d e、f a、d c、f发光情况正常发光不发光亮度较暗不发光亮度较暗正常发光A．开关断路，指示灯短路B．指示灯断路，电热丝短路C．电热丝断路，开关短路D．指示灯断路，开关短路【答案】A【解析】【详解】校验电灯接在af点，正常发光，说明该灯直接接在电源上，说明这两点之间有开路；校验电灯接在ab点，不发光，说明该灯短路，或从a点到电源或b点到电源有开路；校验电灯接在cd点，亮度较暗，说明该灯与其它用电器串联接入电路，说明cd两点之间有开路；校验电灯接在ef点，不发光，说明该电热丝短路，或从e点到电源或f点到电源有开路；校验电灯接在ad点，亮度较暗，说明该灯与其它用电器串联接入电路，说明ad两点之间有开路；校验电灯接在cf点，正常发光，说明该灯直接接在电源上，指示灯短路；综合分析，断路的元件是开关，短路的元件是指示灯。
故选A。
2．随着家用电器的普及应用，“儿童安全插座”走入我们视线，“儿童安全插座”具有保护门双层互锁，当两级孔插入时，三孔依然处于封闭状态，能有效的防止触电事故的发生。
关于“儿童安全插座”下列说法正确的是（）A．“儿童安全插座”上的开关接在火线上B．“儿童安全插座”白色保护门属于导体C．儿童触碰到“儿童安全插座”的白色安全门，电路就自动连通D．若“儿童安全插座”发生短路，家庭电路中的其它用电器仍能正常工作【答案】A【解析】【详解】A．家庭电路中开关是接在火线上的，所以说“儿童安全插座”上的开关接在火线上，A正确；B．“儿童安全插座”白色保护门是橡胶制成的，属于绝缘体，B错误；C．儿童触碰到“儿童安全插座”的白色安全门，保护门双层互锁，电路不会连通，C错误；D．若“儿童安全插座”发生短路，由于家庭电路中的其它用电器是并联的，其它用电器不能正常工作，D错误。
中考物理备考之家庭电路故障压轴培优 易错 难题篇及答案
一、初中物理家庭电路故障的分析问题1．如图所示为某家庭卫生间电路，闭合开关S，电灯正常发光，在三线插座上刚插上电热水器的插头时，所有用电器都停止工作，拔出电热水器的插头后，检查发现零线上的熔丝断了。
则下列分析合理的是（）A．闭合S，用测电笔检测三线插座左右的两个孔，氖管都发光B．闭合S，用测电笔检测三线插座左右的两个孔，氖管都不发光C．断开S，用测电笔检测三线插座左右的两个孔，氖管都发光D．断开S，用测电笔检测三线插座左右的两个孔，氖管都不发光【答案】A【解析】【详解】AB．闭合S，用测电笔检测三线插座左边的孔，电流从火线流出，流过开关，再流过灯泡，由于零线上的熔丝断了，电流只能往右边流，流过三线插座左边的孔，再流过测电笔，流入大地，所以这时氖管能发光；用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；综上所述，氖管都发光，A正确、B错误；CD．断开S，那么没有电流流过三线插座左边的孔，即使用测电笔检测三线插座左边的孔，氖管也不能发光；但当用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；C、D错误。
2．图是某家庭电路的一部分，下列说法正确的是( )A．电冰箱接入三孔插座后其外壳与零线相连B．保险丝烧断后可用铜丝代替C．闭合开关 S 时，电灯不亮，保险丝未烧断，可能是电灯短路D．断开开关 S 时，用试电笔接触 A 点氖管发光，接触 B 点时氖管不会发光【答案】D【解析】A．电冰箱接入三孔插座后其外壳是与地线相连，A错误；B．保险丝烧断后不可用铜丝代替，B错误；C．闭合开关S时，电灯不亮，保险丝未烧断，不可能是电灯短路，否则保险丝会烧断，C 错误；D．断开开关S时，用试电笔接触A点(火线)时，火线带电，所以氖管发光，但接触B点(与火线断开不带电)时，氖管不会发光，D正确。
3．如图所示，是正确连接的家庭电路的一部分，下列说法正确的是（）A．电冰箱的插头插入三孔插座能使电冰箱的外壳与大地连接B．站在地上的人接触a点或b点都会触电C．导线A与大地间的电压为0VD．用测电笔正确接触b点，测电笔的氖管会发光【答案】A【解析】【分析】【详解】A．电冰箱的插头插入三孔插座能使电冰箱的外壳与大地连接，当用电器漏电时，避免触电事故，故A正确；B．站在地上的人接触a点，人直接接触火线，人站在大地和火线之间，会发生触电事故；接触b点，是人接触零线不会触电，故B错误；C．火线与零线之间的电压为220V，火线与大地间的电压为也为220V，故C错误；D．b点所在的位置为零线，用测电笔正确接触b点，测电笔的氖管不会发光，故D错误。
备战中考物理备考之家庭电路故障压轴培优 易错 难题篇含答案解析
一、初中物理家庭电路故障的分析问题1．如图所示的是一个电热器电路。
电热丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪两个有故障，今用一个校验电灯分别接在各处，得到下表所示的结果，根据表格内容可判断（）校验次数123456校验电灯接入点a、f a、b c、d e、f a、d c、f发光情况正常发光不发光亮度较暗不发光亮度较暗正常发光A．开关断路，指示灯短路B．指示灯断路，电热丝短路C．电热丝断路，开关短路D．指示灯断路，开关短路【答案】A【解析】【详解】校验电灯接在af点，正常发光，说明该灯直接接在电源上，说明这两点之间有开路；校验电灯接在ab点，不发光，说明该灯短路，或从a点到电源或b点到电源有开路；校验电灯接在cd点，亮度较暗，说明该灯与其它用电器串联接入电路，说明cd两点之间有开路；校验电灯接在ef点，不发光，说明该电热丝短路，或从e点到电源或f点到电源有开路；校验电灯接在ad点，亮度较暗，说明该灯与其它用电器串联接入电路，说明ad两点之间有开路；校验电灯接在cf点，正常发光，说明该灯直接接在电源上，指示灯短路；综合分析，断路的元件是开关，短路的元件是指示灯。
故选A。
2．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作、灯泡也熄灭了，拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均发光。
下列说法正确的是（）A．和灯泡连接的开关接法正确B．一定是B、D两点间经电热壶所在的电路部分出现短路C．C、D两点间零线断路D．入户零线至C点间导线断路【答案】C【解析】【分析】【详解】A．开关应连接在火线与灯泡之间，而由图示知，开关接在灯泡与零线间，故A错误；B．由题意知，拔出插头后，电灯能工作，若电路中出现短路，则保险丝会烧毁或空气开关跳闸，即使拔出电饭煲的插头，灯泡也不会再发光，故B错误；CD．由以上分析知，电路中不会出现短路，那么是电路出现了部分断路，而拔出插头后，测电笔插入插座的左右孔，氖管均发光，说明出现火线没断开，断开的是零线，而灯泡后来能发光，则入户零线到C点间没有断开，断开的应是C、D间的零线。
中考物理综合题专练∶家庭电路故障的分析问题附详细答案
一、初中物理家庭电路故障的分析问题1．某同学家里电灯均正常工作,当他把“220V 11W”的台灯插头插入插座后,闭合台灯开关，室内电灯全部熄灭，总开关跳闸，发生这种现象原因可能是（）A．台灯开关处有短路B．插座处有短路C．台灯灯座处有短路D．台灯插头处有短路【答案】C【解析】【详解】A．若是台灯开关处有短路，则无论开关闭合还是断开，灯泡都会发光，也就是说开关失去了控制灯泡通断的作用，电路并不会出现短路，故A错误；B．若是插座处原来有短路，则在没有插入台灯之前，保险丝被熔断，故B错误；C．若是台灯灯座处有短路，则在台灯插头插入插座，闭合开关时，电路就会出现短路，故C正确；D．若是台灯的插头处有短路，则在台灯插头插入插座时，电路就会出现短路，而不会等到闭合台灯开关时才出现，故D错误；故选C。
2．晚上小明在家复习功课准备迎接期末考试，突然他房间的电灯不亮了，而其他房间的电灯正常亮。
由此他确定这盏电灯与其他房间的电灯是______联，经检查故障出现在灯丝，则这盏电灯的灯丝出现______（选填“短路”或“断路”），小明决定换一个新灯泡。
他先将控制该灯的开关断开，为了安全，又找来了测电笔检测灯头的两根接线，发现其中一根线使氖管发光，这一现象说明该电灯连成了如上图_______（选填“A”或“B”）的情况，这种情况_______（选填“容易”或“不容易”）触电。
【答案】并断路 B 容易【解析】【详解】[1]他房间的电灯不亮了，而其他房间的电灯正常亮，说明两灯互不影响，故两电灯应为并联。
[2]灯泡若短路则整个电路短路，触发空气开关断开，房间均会断电，而现在只有灯泡不亮，说明灯泡断路。
[3][4]若接触灯头时氖管发光，说明灯头直接与火线相连了，即开关装在了零线上，即接成了B图，此种接法使灯泡在断开开关后仍带电，容易造成触电事故。
3．如图所示是小明家的一部分电路，当闭合开关S后发现电灯L不亮，且熔丝没有熔断，某同学用验电笔测试C、D两点时氖管发光，测试A点时氖管发光，测试B点时氖管不发光。
