简述羊绒纤维检测鉴别方法
简述羊绒纤维检测鉴别方法
简述羊绒纤维检测鉴别方法李日东杨柳（西安工程大学纺织与材料学院, 陕西西安 710048）摘要：本文详细列举了现阶段检测鉴别羊绒和羊毛以及其他类羊绒纤维的主要方法，并阐述其鉴别原理以及优缺点。
关键字：羊绒鉴别原理方法Brief Description of Cashmere IdentificationLi Ridong, YANG Liu(Faculty of Textile＆Material, Xi’an Polytechnic University, Xi’an 710048,China )Abstract:Several main methods to identify difference between cashmere and wool fibers or some other fibers which like wool were introduced in this article, and elaborate its distinction principle as well as the good and bad points.Key words: cashmere; identify; principle; method羊绒鉴别主要有以下几种方法，光学显微镜法、扫描电镜法(简称SEM 法) 、计算机图像识别法、近红外光谱技术、溶液法、生物芯片法、计算机辅助染色检测法、结晶分析法、电泳法、伸展液定量分析法、比重法、氨基酸分析法等。
然而由于种种原因许多鉴别方法只是出于理论上的可行，并不能在实践中的得到推广。
1、光学显微镜法用光学显微镜鉴别羊绒和其他类羊绒纤维，主要是通过对纤维的外观特征加以判断鉴别，通过观察纤维鳞片形状及整齐度、鳞片表面的光洁程度、鳞片密度、纤维轴向粗细均匀程度及光泽来鉴别。
但是用这种方法鉴别染色后的纤维或者是经过加工处理后的纤维，尤其是在鉴别羊绒和改性细羊毛时效果就不是那么明显了。
羊绒检测标准
羊绒检测标准
羊绒是一种高价值的天然纤维，由山羊的绒毛提取而成。
在市场上，有些商家会掺杂其他纤维来降低成本，因此，保证羊绒的质量并进行检测是非常重要的。
羊绒检测标准主要包括以下方面：
1. 检测纤维成分：必须纯羊绒，不能掺杂其他纤维。
2. 检测纤维长度：羊绒的长度在25-45mm之间，过短或者过长的羊绒会影响质量。
3. 检测纤维强力：羊绒的强力要达到一定标准，保证其使用寿命。
4. 检测纤维直径：羊绒的直径一般在16-19微米之间，反映出羊绒的细腻程度和手感。
5. 检测色泽：羊绒的颜色应该均匀，无杂色。
以上就是羊绒检测的主要标准，通过检测，可以保证羊绒产品的品质和真实性。
简述羊绒纤维检测鉴别方法
械 工 业 出版 社 ， ９ ８ １９．
［］ 全 国 纺 织 机 械 与 附 件 标 准 化 技 术 委 员 会 编 ． 织 机械 与 器 ４ 纺
材 标 准 汇编 ［ ． 京 ： 国 纺织 出版 社 ，０ ４ Ｍ］ 北 中 ２０ ．
［］ 吴恒颛等主编． ５ 电机常用材料手册 ［ ． Ｍ］ 西安 ： 陕西科学 技
参 考文献 ：
［］ 徐 １ 灏 主编． 械设计 手册 ［ ． 京 ： 械工业 出版社 ， 机 Ｍ］ 北 机
１ ９． ９ １
［ ］ 机械 电子 工业部洛阳轴承研究所 ， ２ 国家技术监督局标准化
司 机 械交 通 处 编 ． 承 国 家 标 准 汇 编 ［ ． 京 ： 国 标 准 轴 Ｍ］ 北 中
收 稿 日期 ： ０ ８ １ ８ ２ ０ ０２
１ 光 学显 微 镜 法
用 光学 显微镜 鉴 别 羊绒 和其 他类 羊 绒 纤 维 ，
主要是 通过对 纤 维 的外 观 特 征加 以判断 鉴 别 ， 通
过观察 纤维鳞 片 形状 及 整 齐 度 、 片表 面 的光 洁 鳞 程度 、 片密度 、 维轴 向粗细均 匀程度 及光泽 来 鳞 纤 鉴别 。以下 是羊 绒 、 毛纤 维 在 显微 镜 下存 在 的 羊
别 原 理 以及 优 缺 点 。
关键词 ： 羊绒 ； 鉴别 ； 理 ； 法 原 方 中图分 类号 ： １ ７ ２ ＴＳ ３ ． 文献标 识码 ： Ｂ 文章 编号 ：０ ９３ ２ （０ ８ ０ —０ ２０ １ ０ —０ ８ ２ ０ ） ６０ ３—４
羊绒鉴别 主要 有 以下几 种 方 法 ： 光学 显 微 镜 法、 扫描 电镜 法 （ 称 Ｓ Ｍ 法）、 算机 图像识 别 简 Ｅ 计 法、 近红外 光谱技术 、 溶液法 、 物芯 片法 、 生 计算 机 辅 助染 色检 测法 、 晶分析 法 、 结 电泳 法 、 伸展 液 定 量 分析法 、 比重法 、 氨基 酸分析法 等 。
最实用的羊绒衫品质鉴定方法
最实用的羊绒衫品质鉴定方法羊绒衫是一种高档的羊毛制品，因其柔软、保暖、透气等特点而备受追捧。
然而，在购买羊绒衫时，很多消费者常常难以区分羊绒衫的品质好坏。
下面我将介绍一些实用的羊绒衫品质鉴定方法，帮助消费者辨别羊绒衫的好坏，确保购买到优质的商品。
首先，可以通过触摸来感受羊绒衫的质地。
优质的羊绒衫应该触感柔软、细腻、滑爽，手感舒适。
如果手感粗糙、有刺激，说明羊绒衫的纤维粗且不均匀，质量可能较差。
其次，可以检查羊绒衫的细节工艺。
合格的羊绒衫在制作过程中应该注意细节部分的处理，如纽扣、领口、袖口等，缝制应精细，线头不松散，衣物整体外观看起来匀称、平整、美观。
第三，观察羊绒衫的纤维长度和细度。
高品质的羊绒衫通常由长纤维制成，纤维长度约为35毫米以上，且纤维细度较细。
可以用肉眼观察，也可以借助放大镜来辨别。
如果纤维短而粗，衣物表面可能会有散乱的毛刺，这可能是因为使用了次级的羊绒。
第四，通过火焰试验可以初步判断羊绒衫的纤维材质。
将一小束羊绒燃烧，纯羊绒会有焦糊的气味，并且形成一个球状的灰烬，灰烬呈圆珠状，且不易被捏碎。
而合成纤维或次级的羊绒在燃烧时会有燃烧物味道、快速燃烧，残留物呈粒状或微细颗粒状。
第五，可以进行手感比较和拉伸测试。
选择几件羊绒衫进行对比，对比它们的重量、柔软程度、回弹性等。
羊绒衫越重，通常意味着它的纤维密度高，同时也说明了相同大小的面积上羊绒的使用量较大。
在拉伸测试时，良好的羊绒衫应该有一定的伸缩性和回弹性，不易变形。
最后，可以查看羊绒衫的标志和认证。
在购买羊绒衫时，注意查看是否有清晰的标志和认证，如国际羊绒标志LOGO、羊绒纺织品标志、国家质量认证标志等。
这些标志和认证通常代表着衣物的质量和真实性。
同时，了解品牌的声誉和口碑也是判断羊绒衫品质的参考因素。
总结而言，鉴定羊绒衫品质的方法包括触摸质地、检查细节工艺、观察纤维长度和细度、进行火焰试验、进行手感比较和拉伸测试，以及查看标志和认证。
浅谈羊绒与羊毛纤维鉴别检测的策略与方法
50中国纤检 2010年 5月（上）山羊绒是名贵的特种动物纤维之一，在当今国际市场上统称为“开司米”（Cashmere），其纤维细、强度大、光泽好，是目前世界纺织原料中品质最好、价格最高的原料之一，被人们誉为“纤维宝石”、“软黄金”。
其制品集轻、暖、宽松、手感柔软等其他动物纤维所不及的特点于一体，深受消费者喜爱。
由于羊绒纺织性能优异、产量稀少、价格较高，导致山羊绒掺假现象不断，一些不法分子向山羊绒纤维中掺入价值相对较低的其他纤维（如绵羊毛、兔毛、人造纤维等）。
经过多年检测实践发现，近年来掺假手段越来越复杂，所用的掺假原料极易与山羊绒纤维混淆，例如与山羊绒纤维较相似的绵羊绒、改性绵羊毛、Optim (拉伸绵羊毛)、牦牛绒纤维、马海毛、驼绒等。
以次充好不仅牟取暴利，破坏了宝贵的山羊绒资源，而且影响了我国的声誉。
因此，准确鉴别区分细羊毛与山羊绒纤维是十分必要的。
而羊毛与羊绒同属蛋白质纤维，它们的化学组成和组织结构相近，在许多方面如吸湿度、光泽度、密度等也有共同特性，鉴别有一定的困难。
1 羊绒、羊毛纤维鉴别检测的常用方法1.1 比较羊绒、羊毛纤维的外观形态和微观结构绵羊毛的鳞片多数呈不规则的环状、斜环状、大瓦块状、龟裂状。
排列分布不均匀，边缘翘起明显（见图1左)。
环状或斜环状鳞片边缘相互覆盖，侧面观察其两侧呈锯齿状，大瓦块状鳞片彼此覆盖面积小或根本不覆盖，边缘翘起不明显，鳞片较薄（见图1右）。
摘要:山羊绒与羊毛纤维虽同属于蛋白质纤维，但化学性质不尽相同，在鳞片结构及纤维细度上有些差异。
本文总结了目前鉴别羊绒、羊毛纤维的化学、物理及生物方法，比较了它们的特点、优劣与局限性。
本文从摩擦性能、热学性能、拉伸性能等方面，提出了几种较为简单的鉴别方法。
关键词：摩擦性能；热学性能；拉伸性能；碱溶度差异性；光谱法；羊绒；羊毛纤维Abstract:Cashmere and wool are protein fibers with different chemical properties,scale structures and fineness. This article summarizes current chemical, physical and biological identification methods of cashmere and wool,and compares their features, advantages, disadvantages and limitations. In this paper, we propose several new relatively simple and accurate identification methods in terms of tribological properties, thermal properties and tensile properties, etc.Key words :Tribological propert;Thermal property;Tensile property; Alkali solubility difference;Spectroscopy;Cash mere;Wool浅谈羊绒与羊毛纤维鉴别检测的策略与方法Exploring Identi fi cation Methods of Cashmere and Wool文/毛晓芳 林素君 胡君曼 龚512010年 5月（上） 中国纤检左: 环状、斜环状鳞片( ×1000) 右: 瓦块状鳞片( ×1500)图1 羊毛的显微结构山羊绒的鳞片结构相似，多数呈环状、斜环状，鳞片清晰，排列较均匀、规则，鳞片长度大于宽度，边缘翘起程度不明显（见图2)。

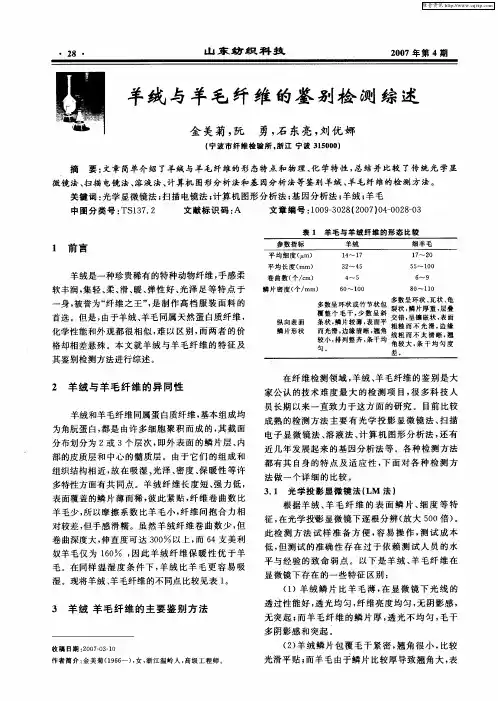

羊绒与羊毛纤维的鉴别检测综述
（ ）羊 绒 鳞片 长度 较长 ， ３ 间距 大 ， 列 密度 比 排
羊 毛小 。
（ ）羊 绒 纤 维 毛 干 均匀 ， 少 扭 转 ， 形 ； ４ 很 变 而
３ ～ ４ ２ ５
４ ５ ～
软丰润 ， 集轻 、 、 、 、 柔 滑 暖 弹性 好 、 泽 足等 特 点 于 光
一
６ ～ １ ０ Ｏ０
身， 被誉为“ 维之 王” 是 制作 高档 服装 面料 的 纤 ，
首选 。但是 ， 由于羊绒 、 羊毛 同属 天然蛋 白质纤 维 ， 化学性能和外 观都很 相 似 ， 以 区别 ， 两者 的价 难 而
其鉴别检测方法进行综述 。
２ 羊 绒 与 羊 毛纤 维 的异 同性
羊 绒和羊毛纤维 同属蛋 白质纤 维 ， 基本组成 均
为角朊蛋 白， 是 由许 多 细胞 聚积 而成 的， 截 面 都 其
分布划分为 ２或 ３个层 次 ， 即外 表 面 的鳞 片层 、 内 部的皮质层 和 中心的髓 质层 。 由于它们 的组成 和 组织结构相 近 ， 在 吸湿 泽 、 度 、 暖 性 等许 故 光 密 保 多特性方面有 共 同点 。羊绒 纤维 长 度短 、 力低 ， 强 表面覆盖 的鳞 片 薄而稀 ， 彼此 紧贴 ， 维卷 曲数 比 纤 羊毛少 ， 以摩 擦 系数 比羊 毛小 ， 维 间抱 合力 相 所 纤 对较差 ， 但手感 滑 糯 。虽 然羊 绒纤 维 卷 曲数少 ， 但 卷 曲深度 大 ， 直度可 达 ３ ０ 以上 ， ６ 伸 ０ 而 ４支 美利 奴羊毛 仅为 １０ ， ６ 因此 羊绒 纤 维保 暖性 优 于羊
表 １ 羊 毛 与 羊 绒 纤 维 的 形 态 比较
１ 前 言
羊绒是一 种珍 贵稀有的特种动物纤 维 ， 手感柔
山羊绒质量现场快速鉴别方法
山羊绒质量现场快速鉴别方法【摘要】这篇文章围绕着山羊绒质量现场快速鉴别方法展开，主要介绍了光学显微镜观察法、荧光光谱法、红外光谱法、X射线衍射法以及其他现场快速鉴别方法。
通过这些方法，可以有效地快速鉴别山羊绒的质量。
在总结了山羊绒质量现场快速鉴别方法的优势，以及未来的发展方向。
这些方法在山羊绒产业中具有很大的应用潜力，可以提高生产效率并确保产品质量。
未来随着科技的发展，这些现场快速鉴别方法还有进一步的改进和完善的空间，将更好地服务于山羊绒产业的发展。
通过这篇文章的研究，可以为山羊绒行业提供更有效的质量检测方法，推动行业的健康发展。
【关键词】山羊绒、质量、现场快速鉴别方法、光学显微镜观察法、荧光光谱法、红外光谱法、X射线衍射法、优势、未来发展方向。
1. 引言1.1 背景介绍山羊绒是一种高档纺织原料，具有优良的保暖性和舒适性，因此在服装行业备受青睐。
由于山羊绒的价格昂贵，市场上也存在着一些掺假的情况。
为了确保消费者的权益，需要一种快速鉴别山羊绒质量真伪的方法。
目前，传统的山羊绒鉴别方法往往需要送样到实验室进行化验，费时费力且成本较高。
研究人员开始探索山羊绒质量现场快速鉴别方法，以提高鉴别效率和准确度。
这些现场快速鉴别方法具有操作简便、结果迅速的特点，可以在生产和购买过程中方便地进行山羊绒的品质鉴别。
通过引入现代科学技术，如光学显微镜观察法、荧光光谱法、红外光谱法、X射线衍射法等，山羊绒质量的鉴别方法得到了极大的改进。
这些方法可以帮助人们迅速区分真假山羊绒，并且可以应用于各个环节，从而保障消费者的利益。
在未来，随着科学技术的不断进步，山羊绒质量现场快速鉴别方法将会更加完善，为山羊绒产业的发展注入新的动力。
1.2 研究意义山羊绒是一种优质的纺织原料，具有柔软、保暖、透气等优良性能，深受消费者喜爱。
市场上存在着大量的假冒山羊绒产品，给消费者的选择带来了困扰。
开展山羊绒质量现场快速鉴别方法的研究具有重要意义。
羊绒与羊毛纤维鉴别方法探析
（ａ）羊绒
（｝】】 Ｅ
圈 ｌ 羊 绒 、羊毛 纤维 纵 向 外观 结构 图
２ 结果和分析
２．１ 燃烧 法
（，１） 绒
（１））羊 毛
埘羊绒 、羊 ＿ 乇燃 烧 状态 的描述 表 】。
表 １ 羊 绒 、羊 毛 燃 烧 状 态
图 ２ 羊 绒 、羊 毛 纤 维 横 向外 观 结 构 图
中图分类 号：ＴＳＩＯ１．９
文献标识码 ：Ｂ
文章 编号 ：ｌ６７３ ０３５６（２ｔ）１ ６）１２ （）ｃ］ｌ卜 ｛）：｛
羊 绒 是 一 种 珍 贵 、稀 有 的 特 种 动 物 纤 维 ，被 誉 为 “纤 维宝 石”，是最 贵的 天然纺 织 原料 ．主 要用 于制 作高 档 服装 面料 。 而同是 天然动 物 毛类纤 维 的 羊 毛价格 要 低 很 多 ，且 不 易 ｊ羊绒 纤 维 区 别 开 来。 即在 纤 维 检 测 领域 羊绒 、羊 毛的 别一直 是 个 难题 。为此 。分 别川 燃 烧法 、光学 投影 微 镜 法 、扫 捕 电子 微 镜 法 、红 外 光 谱分 析法 和近 红 外 光谱 分 析 法 对 羊 绒 、 毛 纤 维 进 行 柃测 ．以探 析其 优缺点 、适 用性 和有 效性 。
３址 ｊＩＨｊ椭 电 子 微镜在 放 大 ２ ０００倍 条件 下 ， 观察剑 的 绒 、 毛纤维 的表 面特 征 。
）、Ｆ城
（１】） ＝己
图 ．、 羊 绒 、羊 毛 纤 维 的扫 描 电镜 图
｝捕 Ｉ乜 做镜 法 主要 足 根据纤 维 表 面鳞 片的特 求 刖纤 维 ．从 Ｉ ３可 测 量 出羊 绒纤 维 鳞 片 的边 缘 离瞍 嘤低 ｒ 七。然 而若在 检测 前 对纤 维 面料 进行 了 化 、 处 或 机帝嵌『ＪＩ】］ ．使纤维 表面鳞 片受到 损 伤 ，其 厚 就 会发 变化 ．鉴 删的准 确性 就 会受 到影 响 。此 外 ， ｉ发检洲 力‘法 埸受 愉 测 人 员 主 观判 断 的影 响 ，且 扫 描 电 于川Ｉ １ ｇ －， ｔｑ，镜 价格 昂 贵 ，试 样 准 备 也 较 麻 烦 ，测 试 速 度 较 慢 ． 埸ｆｆ｛ ‘。 ２ ４ 红 外光 谱分析 法
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简述羊绒纤维检测鉴别方法李日东杨柳（西安工程大学纺织与材料学院, 陕西西安 710048）摘要：本文详细列举了现阶段检测鉴别羊绒和羊毛以及其他类羊绒纤维的主要方法，并阐述其鉴别原理以及优缺点。
关键字：羊绒鉴别原理方法Brief Description of Cashmere IdentificationLi Ridong, YANG Liu(Faculty of Textile＆Material, Xi’an Polytechnic University, Xi’an 710048,China )Abstract:Several main methods to identify difference between cashmere and wool fibers or some other fibers which like wool were introduced in this article, and elaborate its distinction principle as well as the good and bad points.Key words: cashmere; identify; principle; method羊绒鉴别主要有以下几种方法，光学显微镜法、扫描电镜法(简称SEM 法) 、计算机图像识别法、近红外光谱技术、溶液法、生物芯片法、计算机辅助染色检测法、结晶分析法、电泳法、伸展液定量分析法、比重法、氨基酸分析法等。
然而由于种种原因许多鉴别方法只是出于理论上的可行，并不能在实践中的得到推广。
1、光学显微镜法用光学显微镜鉴别羊绒和其他类羊绒纤维，主要是通过对纤维的外观特征加以判断鉴别，通过观察纤维鳞片形状及整齐度、鳞片表面的光洁程度、鳞片密度、纤维轴向粗细均匀程度及光泽来鉴别。
但是用这种方法鉴别染色后的纤维或者是经过加工处理后的纤维，尤其是在鉴别羊绒和改性细羊毛时效果就不是那么明显了。
羊绒纤维经染色后纤维的外观形态发生变化，由于染料的上染会给纤维表面镀一层薄膜的效果，可能造成误判。
如果染料浓度继续加大，染液会从鳞片的梢端渗入，显得鳞片边缘特别清晰，给人以鳞片较厚的感觉，易误判为羊毛。
另外，随着生物进化和羊种杂交，羊绒和羊毛的外观都在发生着微妙的变化，那么先前用于判断羊绒和羊毛的标准也就越来越不能满足鉴别的要求，从而导致误判。
以下是羊绒、羊毛纤维在显微镜下存在的一些特征区别：(1)羊绒鳞片比羊毛薄，在显微镜下光线的透过性能好，透光均匀，纤维亮度均匀，无阴影感，无突起；而羊毛纤维的鳞片厚，透光不均匀，毛干多阴影感和突起。
(2) 羊绒鳞片包覆毛干紧密，翘角很小，比较光滑平贴；而羊毛由于鳞片比较厚导致翘角大，表面突起较多，缺少平滑感。
(3) 羊绒鳞片长度较长，间距大，排列密度比羊毛小。
(4) 羊绒纤维毛干均匀，很少扭转，变形；而羊毛纤维毛干不均匀，扭转较多。
尽管羊绒、羊毛纤维存在以上这些特征的差别，但有时候这些特征区别非常细小。
即使经验丰富的检测人员也难以准确识别。
这就是光学显微镜法的局限性。
而且该方法存在的误差较大。
原因其一是由于投影效果不是十分清晰，有些鳞片的细节无法完整正确地体现出来，特别是经过改性处理之后的细羊毛及80 支羊毛在鳞片结构上与羊绒很相似，鉴别起来较为困难。
另一方面，该种方法对检测人员要求较高，检测时主要靠检测人员用肉眼对纤维进行直接判断，带有较强的主观性，导致检测结果上存在较大的差异。
因而要求检测人员有较高的技术水平，同时也需要对同一试样进行多人多次的检验，以保证结果的准确性。
2、扫描电镜法（SEM法）及计算机图像识别法鉴别羊绒纤维SEM 法的测试依据就是纤维表面的鳞片厚度之间的差异。
如果一种纤维的鳞片厚度大于0.155μm ，则应认定为羊毛，而包括羊绒在内的特种动物纤维的鳞片厚度应该小于0.155μm。
然而如前所述，染色后的纤维表面鳞片由于染料的覆盖势必会变厚。
这就会影响到鉴别的准确性。
另外经过机械物理、化学加工的纤维，表面鳞片也会受到不同程度的损伤，使得鳞片发生厚度变化，同样也会影响到最终的鉴定结果。
为了解决用显微镜鉴别染色后羊绒中出现的问题，曾志明提出了计算机辅助染色检测法，其核心思想是运用普通显微镜检测染色纤维的色彩特征量值(色相、纯度、明度) 和纤维细度值，运用灰色理论进行分析，建立山羊绒与羊毛纤维鉴别与计数的数字化模型，开发出一个自动检测软件，运用软件对山羊绒含量进行测定。
此方法的关键技术是用消光度试验寻找合适的染料和工艺条件，使羊绒和羊毛经染色处理后产生最大色差。
扫描电子显微镜检测法可清晰的将各种毛绒类纤维的鳞片结构特征的细节体现出来，但进行判断时仍然是靠检测者的主观判断进行选择，还不能得到较为客观的结果。
使用计算机图像法检测时，仍然是以扫描电镜的照片为依据，不同的是是利用计算机的高速度、高效率、准确的判断能力进行鉴别。
利用此种方法进行检测，必须要选择好一些能多个方面描述纤维表面鳞片特征的参数，并进行计算，如鳞片的高度、长度、鳞片的厚度、鳞片长度与高度的比值等。
运用这些参数的计算，用其结果进行对比鉴别，可以排除人为的主观判断因素，鉴别的误差小，达到更为客观准确的效果。
3、溶液法和染色法溶液法是根据同一鉴别溶液中，纤维卷曲伸展状态的不同来鉴别细羊毛和羊绒纤维。
羊毛的皮质层主要组成成分是正皮质和偏皮质细胞，而羊绒的皮质层主要组成成分是正皮质和间皮质细胞。
另一方面，羊绒的鳞片层较细羊毛薄，溶液容易渗透到纤维皮质层，加之纤维细度较细，溶液能够渗透整根纤维。
故经同一鉴别液处理后，两种纤维的卷曲变化发生不同：羊绒卷曲伸展，沿整根纤维方向曲率变得很小且均匀；而细羊毛几乎仍保持着原卷曲形态,，且曲率不均匀。
借助光学显微镜可观察到此伸展差异。
陈国华等人利用碱对羊绒和羊毛不同的作用情况进行了羊绒/羊毛含量的定量分析，实验结果表明在温度为65℃、浓度为0.75% 的碱溶液中处理30 min 时，羊绒与羊毛的碱溶度差异最大，分别为33.3% 和16.65%，此条件可作为羊绒/羊毛含量定量分析，同时也可以验证羊绒的纯度。
染色法则利用了羊毛和羊绒纤维染色性能的差异。
羊毛和羊绒都具有较好的染色性能，由于羊绒比表面积大，鳞片较薄，且排列较稀，染料分子易向内部扩散，故羊绒纤维比羊毛纤维的上染率高。
且羊绒纤维的等电点要高于羊毛纤维，导致上染率差异：在染色开始阶段，羊绒吸附染料量远大于羊毛，上染率差异最大。
根据其染色性能的差异，选用相同的染料和处方，根据得色及上染率的不同来鉴别细羊毛和羊绒。
4、近红外光谱技术近红外光谱主要是对样品中X—H键(这里X 代表C、N、O、S 等) 在中红外区基频振动的谐波和组合谐波吸收。
近红外光谱分析技术是一种间接分析技术，它首先需要利用常规分析手段获得所选校正样品集中目标组分或性质的基本数据，再运用化学计量学方法建立校正模型，最终实现对未知样本的定性或定量分析。
由于羊绒与羊毛具有几乎相同的化学结构，因此羊绒和羊毛的原始谱图看起来非常相似。
徐静等人采用Vision 软件提供的标准正规变差(SNV)功能对原始谱图进行处理，再对原始谱图求取二阶导数，以降低基线的漂移，强化光谱信号，这样可以消除样品的不均匀性。
在产品鉴定过程中，采用SNV 和二阶导数光谱处理方法及波长空间最大距离的运算法则。
将待测光谱与产品光谱相减，并在每个波长处计算出标准偏差，当最大值小于某一阈值时，即认定待测物为该种产品(羊绒或羊毛) 。
利用近红外光谱技术可以在不破坏样品的情况下鉴别羊绒和羊毛，而且此方法操作简单，无需样品前处理，所需检测时间短，通常1min内即可完成。
但是利用近红外光谱进行定性鉴别的准确性、可靠性,很大程度上取决于建立模型数据库的代表性。
如推广使用则必要逐步积累样品，建立相当完善的数据库和模型。
5、生物芯片法随着生物技术的快速发展，山羊和绵羊的杂交以及利用基因组合改变山羊和绵羊的基因组，生产出各种各样的羊绒羊毛纤维不断出现。
显然，传统的鉴别方法更是无法适应新的动物纤维。
美国Affymetrix 公司和国立阿贡实验室开发出一种生物芯片，这种生物芯片中含有有机物，因为不同的有机物对不同的物质具有敏感性，所以通过记录这些有机物产生的反应，并转换成一定的信号，就可以达到鉴别的目的。
这种生物芯片采用微凝胶技术，在一块大小如显微镜用承物玻璃片的玻璃表面上，设计了多达1万个作用如同微型测试管的微机构。
在测试时每个微凝胶结构中的化学物质与被测生物对象发生反应，便可测出DNA 的序列、基因变异、蛋白质相互作用和免疫反应等。
生物芯片在数秒之内就能进行数千次破译基因密码等生物反应。
由于羊绒和羊毛在DNA链段上有着不同的结构特征，因此可利用DNA特性来鉴别羊绒和羊毛。
人们对此法的期望值很高，但是这种高费用的技术显然不是很容易就能得到推广的。
6、基于贝叶斯方法的山羊绒与细羊毛的鉴别石先军等人根据细羊毛与山羊绒的鳞片形状与结构特征的不同，提出智能识别两类纤维的方法。
通过CCD系统获取两类纤维的灰度图像，采用图像技术将灰度图像处理成单像素宽度的二值图，从二值图中提取描述两类纤维鳞片形状特征的四个比对指标及细度、鳞片高度或密度、鳞片边界周长和鳞片显示面积。
在样本数据库上基于四个比对指标的统计假设建立辨识细羊毛与山羊绒纤维的贝叶斯分类模型。
仿真结果表明：该模型具有较好的纤维鉴别能力，对山羊绒纤维的识别准确度达到83% ，对细羊毛则达到90%，并且随着参数的增加模型有进一步提高鉴别精度的可能。
7、纤维内部结晶分析法侯秀良等人运用广角X-射线衍射法（WAXD）和差示扫描量热法(DSC)对山羊绒和羊毛纤维结晶结构做了研究。
他们通过对山羊绒、羊毛纤维衍射峰强度及熔融焓的比较分析，得到一个结论：山羊绒纤维的结晶度、a—结晶度高于羊毛纤维，大分子排列规整性好；羊毛纤维的结晶度、a—结晶度分别为山羊绒纤维的81.2%和75.8%。
实验证实通过测定纤维中大分子的结晶度来鉴别羊绒和羊毛纤维具有可行性。
8、深色羊绒鉴别羊绒纤维在上染深色染料后，纤维原先的鳞片结构完全被掩盖起来，检验人员在一般显微投影仪下，难以看清纤维的鳞片结构，容易造成误判。
目前对染色后的羊绒织物或者羊绒纤维的鉴别方法主要有两种，及先褪色后鉴别或者利用黑白显微镜头直接观察进行鉴别。
现有的羊绒褪色方法主要有平平加褪色和保险粉褪色两种。
苏琼用这两种助剂对染色后的羊绒织物坯布进行了褪色实验，结果表明只有在加入过量的平平加后，才能褪去坯布表面的浮色而不能彻底褪去渗透到纤维内部染料，所以平平加褪色效果不明显，不能满足随后的羊绒鉴别测试。
而用保险粉在70℃、10min水浴条件下对染色的羊绒坯布进行褪色后，发现褪色效果明显，且能满足后续的鉴别测试。
