APG40详细介绍
apg 4分类法
apg 4分类法四分类法（APG 4）是一种常用的参考框架，适用于对任何主题进行评估和分析。
这种分类法将主题分为四个方面，包括描述、解释、评价和引用。
每个方面都有其独特的功能和含义，有助于全面了解和评估该主题。
以下是对APG 4分类法的相关参考内容的描述。
1. 描述（Description）:描述意味着对主题进行客观的、详尽的说明。
在描述方面，需要提供事实、数据和信息，以便读者对主题有一个基本的了解。
这些包括背景信息、定义、分类等。
例如，在描述一个公司的时候，可以提供其创建时间、所属行业、产品或服务的描述，以及公司规模等。
2. 解释（Explanation）:解释是对主题进行解释、分析和理解的过程。
在解释方面，需要深入挖掘主题的各个方面，从而揭示其内在的原因和机制。
这可能涉及到对该主题的相关理论、模型或概念的探讨，以及对其影响因素和相互关系的考察。
例如，在解释公司的成功时，可以分析其商业模式、市场竞争力、管理团队等因素。
3. 评价（Evaluation）:评价是对主题进行评估和判断的过程。
在评价方面，需要对主题的优点、缺点、局限性和潜在问题进行分析。
这包括对主题的可行性、可持续性和可预测性的评估，以及对其可能带来的影响和风险的评估。
例如，在评价一个政策时，可以分析其社会经济效益、政治可行性、法律合规性等。
4. 引用（Citation）:引用是对主题相关信息和资源的引用和使用。
在引用方面，需要提供所使用信息的来源、出处和作者等。
这有助于读者追溯原始资料，验证信息的准确性和可靠性，以及进一步深入研究该主题。
引用还有助于对各种观点和立场的平衡考量和综合评估。
例如，在引用一篇学术论文时，需要包括作者姓名、标题、期刊或会议名称、出版日期等信息。
总结而言，APG 4分类法提供了一种全面而系统的参考框架，以帮助对主题进行更全面、准确和深入的了解和评估。
描述方面提供了主题的基本信息，解释方面揭示了主题的内在机制，评价方面评估了主题的优劣，引用方面确保了信息的可靠性和可追溯性。
爱立信网元每月例行TESTLOAD流程
爱立信网元每月例行TESTLOAD操作谭秋玉每月1次的网元TEST LOADING的对象是在本月内没有因为工程原因，硬件升级，扩容等原因曾经做TEST LOADING的所有爱立信网元,我们这边一般是针对全网操作；TEST LOAD 的目的是测试系统备份文件是否可用；由于需要分离CP故操作必须在夜间完成，所以我们要提前48小时在统一网管平台里发公告。
由于网元TESTOAD之前要做一个最新的备份，通常是做99文件，而有些网元备份时间较长，故一般23点左右就要到达现场准备。
爱立信网元TESTLOAD周期：HLR每月一次，MSC每两个月一次，BSC三个月一次。
一、每月例行TEST LOAD的流程TEST LOADING操作按交换机的硬件的版本不同，在OPI操作流程上有所不同。
版本1：CP33＋IOG1）检查系统备份和告警等一些监控检查，确认无异常。
SYBFP：FILE;ALLIP：ACL=(A1/A2/A3/O1/O2)若查看到有CP FAULT或RP BUS FAULT，则不可操作；DPSWP; （CP状态必须正常，如果不正常则不可操作TEST LOAD）GSSTP/GDSTP…等2）如果最新的系统备份不在备份系列中的最大位置, 先将其转至最大位置. 例: 最新备份在位置0, 最大位置为3,INMCT:SPG=0;INFIC:FILE1=RELFSW0,FILE2=xxx;（XXX可任意取名字只要不和已有cp dump文件重复）INFIC:FILE1=RELFSW3,FILE2=RELFSWO;INFIC:FILE1=xxx,FILE2=RELFSW3;END;3）关停自动备份.SYBUE;4）分离CP-IOG链路.FCSLI:SPG=0;EXSLP:SPG=0; 查看链路状态5）分离CP.DPSES;DPWSP; 检查CP状况.6）装载系统到SB边.FCCPL:FILE=RELFSWx; x=最大位置!(在EX-A执行)7）分离终端IMLCT:SPG=0;MCDSC:IO=AT-x,SEP=YES; x=要分离的终端，由局标确认END;8）连接到SB边.在本地终端: 释放已分离的终端(ESC 或 F1), 再联机(F5).当联机时局标由“EX-A”变成“SB-B”的时就可以确认已经连上分离边，设定时间CACLS:DATE=,DAY,TIME=;9）激活SB边系统.（必须在sb边操作）SYATI; SB端输入,输入前请根据局标确认此步的目的是激活DUMP的APT模块，在SB终端输入,此步一定不能漏！10)在SB边做SMALL RESTART、LARGE RESTARTSYREI:RANK=SMALL,EXPL=”PLAN”;SYREI:RANK=LARGE,EXPL=”PLAN”;观察结果,以上都成功证明系统可以成功的装入CP.11）反分离终端，连接到EX边.INLCT：SPG=0;MCDSC:IO=AT-X,SEP=NO;END;12）连接到EX侧的终端CP并边.DPPAI;13）解闭CP-IOG链路.BLSLE:SPG=0,LINK=1；14）反转备份位置，激活自动备份SYTUC;SYBUI:DISC;15）再次做健康检查，保证没有异常，如有需要处理解决。
爱立信BSC硬件
BSC硬件总结BSC硬件配置：AXE810+CP33C+APG40/C4。
AXE采用模块化的结构分为两大部分：控制部分（APZ）和交换部分（APT）。
APZ以中央处理机即CP为核心，CP控制区域处理机（RP），RP控制相应的交换设备EM，CP通过区域处理机总线（RPB）与RP通信，RP通过扩充模块总线（EMB）与所控制的交换设备进行通信；AXE系统的关键设备均采用双备份，两个CP（CP-A、CP-B）以热备用的方式工作，可以随时切换，RP对（RP、RPT）则以负荷分担的方式工作，IOG（APG）的两个节点以主从备用方式工作，保证了系统的升级和故障处理不对系统话务处理产生影响，提高了AXE交换系统的安全性。
CP两边的状态有5种，分别是：EX（执行边），WO（正常工作），SE（分离），HA(停止工作)，UP（UPDATING）。
各个状态的切换指令分别是：DPSWI；交换CP两侧的状态。
SB-WO → EX；EX → SB-WODPHAS；Halt CP一侧。
SB-WO → SB-HADPSES；分离备用侧。
SB-WO → SB-SEDPPAI；并边，命令SB-HA 或SB-SE侧进行更新。
命令下达后备用侧状态变成SB-UP，最终CP-A 变成EX，CP-B 变成SB-WO。
DPWSP；查看CP状态。
APT以选组级（GS）为核心，所有交换设备都连到选组级。
选组级（GS）分A、B两面，A、B面独立工作，互为备份；所有交换设备以统一的接口（交换网络终端SNT）和选组级相连，SNT与GS间采用标准的数字链路（DL）接口，分别连到选组级的A、B面。
CP33C和CP55的CP框：CP55跟CP33C比较起来是集成度更高了，很多板子升级了处理能力更强一些，CP55的APG和CP集成到了一个机框里。
CP55的APG&CP机框：slot 0&slot 25：SCB-RP，位于EGEM框的两边，提供外部电源，两边SCB-RP 板上各有三路-48V电源。

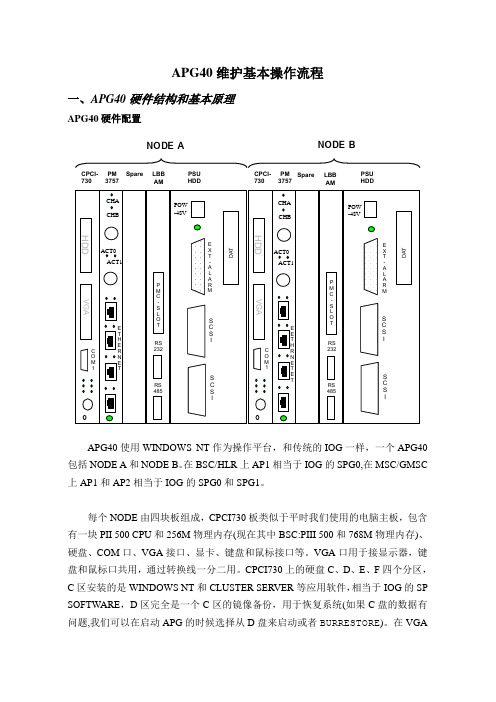

APG40维护操作流程_NEW
APG40维护基本操作流程一、APG40硬件结构和基本原理APG40硬件配置APG40使用WINDOWS NT 作为操作平台，和传统的IOG 一样，一个APG40包括NODE A 和NODE B 。
在BSC/HLR 上AP1相当于IOG 的SPG0,在MSC/GMSC 上AP1和AP2相当于IOG 的SPG0和SPG1。
每个NODE 由四块板组成，CPCI730板类似于平时我们使用的电脑主板，包含有一块PII 500 CPU 和256M 物理内存(现在其中BSC:PIII 500和768M 物理内存)、硬盘、COM 口、VGA 接口、显卡、键盘和鼠标接口等。
VGA 口用于接显示器，键盘和鼠标口共用，通过转换线一分二用。
CPCI730上的硬盘C 、D 、E 、F 四个分区，C 区安装的是WINDOWS NT 和CLUSTER SERVER 等应用软件，相当于IOG 的SP SOFTWARE ，D 区完全是一个C 区的镜像备份，用于恢复系统(如果C 盘的数据有问题,我们可以在启动APG 的时候选择从D 盘来启动或者BURRESTORE )。
在VGANODE ALBB AMPM 3757CPCI-730SparePSU HDDNODE BLBB AMPM 3757CPCI-730Spare PSU HDD接上显示器即可以显示出WINDOWS NT系统的操作窗口，再通过键盘和鼠标可以对APG40进行最直接的操作，不推荐这种操作方式。
注明:主要原因是很容易点击下面的重启,导致APG重新启动!PM 3757 板相当于一个RAIN 控制器，RAIN功能是将两个（或两组）硬盘合而为一，即将NODE A和NODE B的PSU/HDD板两组SCSI硬盘用RAIN组合，RAIN硬盘由ACTIVE NODE控制，两边NODE的硬盘同时更新数据实现备份功能，只能在ACTIVE NODE的WINDOWS NT中可以看到RAIN的硬盘分区（如J、K、L、M、R、S分区），当ACTIVE NODE系统出现问题时，另一边PASSIVE的NODE 变为ACTIVE状态，RAIN硬盘交由新的ACTIVE NODE控制。

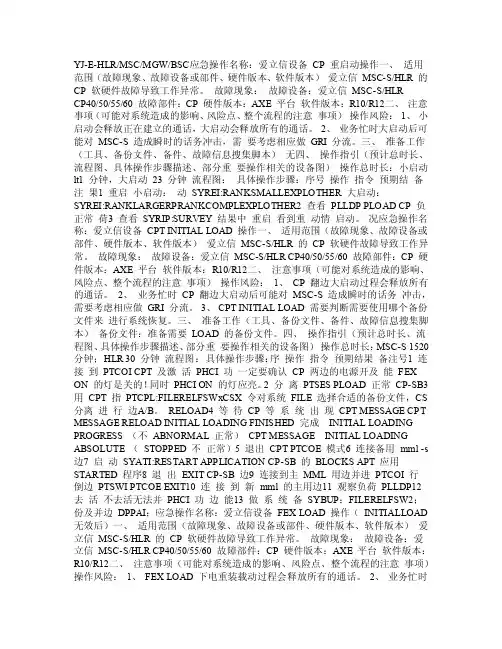

“小三板斧”应急操作模版（爱立信设备部分）
YJ-E-HLR/MSC/MGW/BSC应急操作名称：爱立信设备CP 重启动操作一、适用范围（故障现象、故障设备或部件、硬件版本、软件版本）爱立信MSC-S/HLR 的CP 软硬件故障导致工作异常。
故障现象：故障设备：爱立信MSC-S/HLRCP40/50/55/60 故障部件：CP 硬件版本：AXE 平台软件版本：R10/R12二、注意事项（可能对系统造成的影响、风险点、整个流程的注意事项）操作风险：1、小启动会释放正在建立的通话，大启动会释放所有的通话。
2、业务忙时大启动后可能对MSC-S 造成瞬时的话务冲击，需要考虑相应做GRI 分流。
三、准备工作（工具、备份文件、备件、故障信息搜集脚本）无四、操作指引（预计总时长、流程图、具体操作步骤描述、部分重要操作相关的设备图）操作总时长：小启动lt1 分钟，大启动23 分钟流程图：具体操作步骤：序号操作指令预期结备注果1 重启小启动：动SYREI:RANKSMALLEXPLOTHER 大启动：SYREI:RANKLARGERPRANKCOMPLEXPLOTHER2 查看PLLDP PLOAD CP 负正常荷3 查看SYRIP:SURVEY 结果中重启看到重动情启动。
况应急操作名称：爱立信设备CPT INITIAL LOAD 操作一、适用范围（故障现象、故障设备或部件、硬件版本、软件版本）爱立信MSC-S/HLR 的CP 软硬件故障导致工作异常。
故障现象：故障设备：爱立信MSC-S/HLR CP40/50/55/60 故障部件：CP 硬件版本：AXE 平台软件版本：R10/R12二、注意事项（可能对系统造成的影响、风险点、整个流程的注意事项）操作风险：1、CP 翻边大启动过程会释放所有的通话。
2、业务忙时CP 翻边大启动后可能对MSC-S 造成瞬时的话务冲击，需要考虑相应做GRI 分流。
3、CPT INITIAL LOAD 需要判断需要使用哪个备份文件来进行系统恢复。

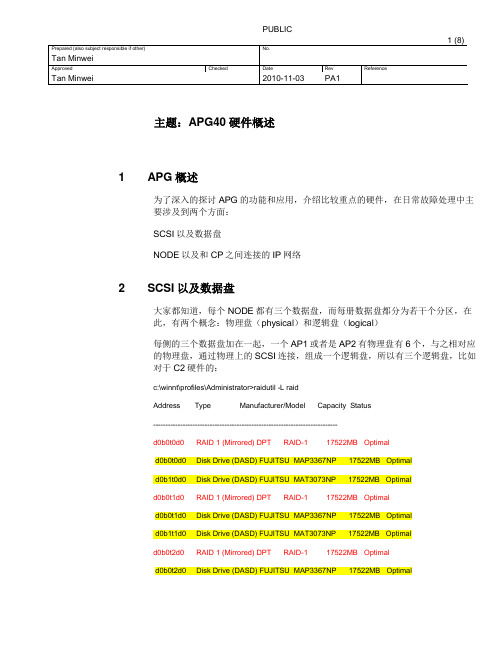

APG40软件硬件概述
主题：APG40硬件概述1 APG概述为了深入的探讨APG的功能和应用，介绍比较重点的硬件，在日常故障处理中主要涉及到两个方面：SCSI以及数据盘NODE以及和CP之间连接的IP网络2 SCSI以及数据盘大家都知道，每个NODE都有三个数据盘，而每册数据盘都分为若干个分区，在此，有两个概念：物理盘（physical）和逻辑盘（logical）每侧的三个数据盘加在一起，一个AP1或者是AP2有物理盘有6个，与之相对应的物理盘，通过物理上的SCSI连接，组成一个逻辑盘，所以有三个逻辑盘，比如对于C2硬件的：c:\winnt\profiles\Administrator>raidutil -L raidAddress Type Manufacturer/Model Capacity Status---------------------------------------------------------------------------d0b0t0d0 RAID 1 (Mirrored) DPT RAID-1 17522MB Optimald0b0t0d0 Disk Drive (DASD) FUJITSU MAP3367NP 17522MB Optimald0b1t0d0 Disk Drive (DASD) FUJITSU MAT3073NP 17522MB Optimald0b0t1d0 RAID 1 (Mirrored) DPT RAID-1 17522MB Optimald0b0t1d0 Disk Drive (DASD) FUJITSU MAP3367NP 17522MB Optimald0b1t1d0 Disk Drive (DASD) FUJITSU MAT3073NP 17522MB Optimald0b0t2d0 RAID 1 (Mirrored) DPT RAID-1 17522MB Optimald0b0t2d0 Disk Drive (DASD) FUJITSU MAP3367NP 17522MB Optimald0b1t2d0 Disk Drive (DASD) FUJITSU MAT3073NP 17522MB Optimal可以看到有9个盘的数据第二三行是两侧的第一个数据盘，而第一行是第一个逻辑盘，同理第五六行是两侧的第二个数据盘，而第四行是第二个逻辑盘，第七行是第三个逻辑盘，红色字体表示逻辑盘，黄色背景字表示数据盘，也可以用单独的指令查看逻辑盘和数据盘：Raidutil –L logical !查看逻辑盘!Raidutil –L physical !查看逻辑盘!另外：raidutil –L raid的指令只有在active NODE侧才有效，在passive NODE也能输入也会有输出，但是不能作为判断依据输出结果中会有一行地址，比如d0b0t2d0，其中b0表示自己的NODE，b1表示另外一个NODE，t2表示是第三个数据盘，主要是要注意这两个，这点要和C4的地址区分开来，对于C4的RAID又是另外的概念：C:\>megarc -dispcfg -a0…………Logical Drive : 0( Adapter: 0 ): Status: OPTIMAL---------------------------------------------------SpanDepth :01 RaidLevel: 1 RdAhead : Yes Cache: DirectIoStripSz :064KB Stripes : 2 WrPolicy: WriteThruLogical Drive 0 : SpanLevel_0 DisksChnl Target StartBlock Blocks Physical Target Status---- ------ ---------- ------ ----------------------0 00 0x00000000 0x088fa000 ONLINE1 00 0x00000000 0x088fa000 ONLINE指令在两个NODE都能输出并且都可以作为判断依据，两侧的三个数据盘都对应的有逻辑盘的概念，其中：logical drive 0表示第一个逻辑盘；channel 0就是NODEA，channel 1就是NODEB；target 00表示第一个数据盘在RAID是Redundant Array of Independent Disks的简写，独立磁盘冗余阵列，而APG40是通过RAID 1的方式组成磁盘阵列，是百分之百备份，从一侧写入数据，两侧磁盘都有数据，在一侧数据盘损坏的时候，在数据上只会有一个物理的数据盘FAILED，系统会自动切换到另外一个数据盘而不会影响数据读写，数据盘之间物理上的连接就是SCSI线；SCSI线有两条，物理连接上是交叉互联，在每个NODE由上到下有两个SCSI线的接口，在OPI流程里面叫upper SCSI和lower SCSI，SCSI线有几个关键的东西：●SCSI controller，这应该是NODE里面的一个硬件的东西，如果有问题的话会在event log里面显示●RAID信息，在做RAID镜像重建的时候，需要根据RAID信息重建镜像，而RAID信息在NODE之间是通过SCSI线同步的，RAID信息正确与否决定着镜像能否重建成功，以后会单独进行说明。
APG40详解(CP,AP备份及磁盘维护)
APG40详解1 APG40-重要目录结构1.1逻辑硬盘分配表AP-1C System disk(CPCI-730)D System disk(CPCI-730) Mirror of C-DriveE System disk(CPCI-730) For boot functionF System disk(CPCI-730) Spare diskG Data disk FTP diskI/J Data disk MS Cluster DiskK Data disk FPU transfer log and System backupL Data disk V olume for CP dataM Data disk APIOQ Data disk Message store for ChargingR Data disk STS database & logsS Data disk STS output files and runtime cinfuguration data V Data disk APZ 40 virtual machineY Data disk Charging dataAP-2C System disk(CPCI-730)D System disk(CPCI-730) Mirror of C-DriveE System disk(CPCI-730) For boot functionF System disk(CPCI-730) Spare diskG Data disk FTP diskI /J Data disk MS Cluster DiskK Data disk FPU transfer log and System backupQ Data disk Message store for ChargingY Data disk Charging data1.2 重要目录1.2.1 计费文件：Y:\ACS\Data\RTR\CHStemp_cp0ex\dataFiles\Reported1.2.2 用stmfo产生的临时统计文件：S:\STS\Data\Deliverydirmscbsc1.2.3 CP文件：L:\FMS\Data\CPF1.2.4 CP备份文件：L:\FMS\Data\CPF\RELVOLUMSW 1.2.5 ALOG文件：K:\ACS\logs\ALOG\logfile1.2.6 APG40备份文件K:\Images1.2.7 FTP文件G:\Ftpvol2磁盘空间的维护APG40的硬盘有两类。
APG40单侧下电流程
单侧下电方法1.确认某一侧需要单侧下电修复。
（例如B侧需要单侧下电，一下均以B侧为例）2.如果B侧为Active侧，则先进行Prcboot，让A侧作为Active侧，否则进行后续步骤。
3.确认A侧状态正常(Active)，A侧资源及Raid状态一切完好（非常重要否则不要单侧下电）。
查看raid指令C/2: raidutil –L raidC/4: Megarc –dispcfg –a04.在A侧执行指令：fcc_save_to_remove other等出现“Turn off the other node :okCommand "fcc_save_to_remove" was completed successfully”表示当前指令执行完成。
此时可以将显示器连接到B侧，会看到可以安全断电的提示信息。
5.将电源线固定螺丝从APG40的B侧松掉，将电源线从APG40的B侧上拆下。
6. 等待1分钟后，将B侧电源插回。
7. 电源线插回后，APG40将自动重启，重启过程不需人工干预，重启过程约需5～10分钟，固定螺丝。
8. 查看B侧是否完全重启完成，状态是否正确（应该为passive），相关资源是否启动完毕。
9. 在A侧确认Raid状态，此时B侧raid都为failed状态，执行修复Raid指令：fcc_integrate other10. 根据APG硬件的不同该步骤执行的时间有很大不同，C2需要6个小时，C4需要1个小时。
11. 等指令执行完毕，正确的状态是数据磁盘的状态都为Optimal。
12. 下电过程完毕。
如果需要单侧拔电的话，一定要判断出哪一侧的磁盘镜像是可用的。
APG40详细介绍
E X T A L A R M
APG40概述 APG40概述
3.3、本地连接 、
VGA
Mouse Keyboard
APG40概述 APG40概述
3.4、固定 接入 、固定IP接入
Ethernet
LCT
APG40概述 APG40概述
3.5、公共 接入 、公共IP接入
Ethernet
LCT
APG40概述 APG40概述
RS 232
RS232 for internal alarm connection
RS 485
RS485 for connection of alarm panel
APG40概述 APG40概述
2.4、APG40硬件 、 硬件 (PSU/HDD Board)
1：3个18G的磁盘组成磁盘阵列； 2：硬盘通过两个SCSI接口通讯； 3：外部告警收集模块； 4：电源模块； 6：磁带；
NO DE B
PSU HDD
LBB AM
POW -48V
C HA C HB
POW -48V
HD D
ACT0 ACT1
VG A
E T H E R N E T
P M C S L O T
E X T A L A R M
DA T
HD D
ACT0 ACT1
VG A
S C S I
C O M 1 E T H E R N E T
APG40概述 APG40概述
APG 硬件结构
APG基础 APG基础 APG硬件结构 APG硬件结构 APG软件 APG软件 APG FC/BACKUP/RESTORE 基本操作 计费
APG40概述 APG40概述
网络监控_GSM基础知识_2_1
1、目前第二代GSM的数据传输速度是 B 。
A.171.2Kb/sB.9.6Kb/sC.117.51Kb/sD.151.17Kb/s92、 GPRS实现与外部数据网进行数据包路由功能的是？ B 。
A.SGSNB.GGSNC.MSCD.BSC3、 GPRS接口中，连接BSC和SGSN的接口是？ B 。
A.UmB.GbC.GiD.Gn/p4、用户资源网是由 A 组成的？A.主机、终端、终端控制器B.主机、终端控制器、传输链路C.终端、交换机、传输链路D.主机、终端、传输链路5、通信双方信息的交互方式有 C 种？A.1B.2C.3D.46、数据链路层的服务数据单元为 B ？A.比特B.帧C.分组D.报文7、网关不能在 D 实现网络互连。
A.网络层B.运输层C.应用层D.会话层8、 TCP/IP 模型中，协议地址边界位于 D 之间。
A.运输层与应用层B.网络层与运输层C.网络接口层与物理网络D.网络接口层与网络层9、在PPS业务呼叫中，当用户挂机后，SSP向SCP发送 D 操作码通知该挂机事件。
A.Initiate DPB.Collected User InformationC.ContinueD.Event Report BCSM10、在网络侧，话音编码在 B 中完成。
A.TRUB.TRAUC.CDUD.SPU11、系统消息类型1不包括 B 信息。
非接入层信息内容接入层信息内容C.UE处于空闲模式使用的定时器和常量D.UE处于连接模式使用的定时器和常量12、第三代移动通信是指 BA.频分多址移动通信系统B.面向个人通信的移动通信系统C.数字蜂窝移动通信系统D.频分多址移动通信系统13、在GSM系统中，比特速率为 B 。
A.170Kbit/sB.270Kbit/sC.64Kbit/sD.32Kbit/s14、在GSM中，无线路径上采用的是 C 方式。
A.CDMAB.FDMAC.TDMA15、在GSM系统中，无线信道的带宽是 AA.200KHZB.250KHZC.500KHZD.640KHZ16、在CME20系统中，克服时间色散的措施是 B 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
APG40概述 APG40概述
3.1、APG40内部连接 、 内部连接
CHA A N 1
P M C S L O T
E X T A L A R M
HDD HDD
DAT
ACT0
L ACT1 A N 1
C O M 1
E T H E R N E T
S C S I C O M 1 S C S I
NO DE B
PSU HDD
LBB AM
POW -48V
C HA C HB
POW -48V
HD D
ACT0 ACT1
VG A
E T H E R N E T
P M C S L O T
E X T A L A R M
DA T
HD D
ACT0 ACT1
VG A
S C S I
C O M 1 E T H E R N E T
2 : ACS ACS不但包括AP的软件、硬件，而且还包括在CP中的部分功能。在APZ的 这部分功能使得APZ可以通过OCS连接到APG;
APG40概述 APG40概述
1、APG40基础 、 基础
1：RPS
CP-A/B
MAU RP bus
CP-A
CP-B
STOC
STOC
100BaseT Ethernet Ethernet IPN IPN
APG40概述 APG40概述
2.3、APG40硬件 、 硬件 (LBB-AM Board)
1：连接本地显示器； 2：通过一个Y型连线连接到MAU; 3: 内部告警收集； 4：外部告警连接口；
P M C S L O T
VGA card for Local Console
P M C S L O T
Y-connection, interfacing MAU (APIO)
P M C S L O T
C O M 1
E T H E R N E T
S C S I C O M 1 S C S I
P M C S L O T
RS 232
E T H E R N E T
S C S I
RS 232
RS 485
RS 485
PS/2
S C S I
LCT Fixed IP LCT Public IP
POW -48 V
CHB
L A N 0
P M C S L O T
POW -48 V
E X T A L A R M
APG40概述 APG40概述
3.2、APG40外部连接 、 外部连接
CHA CHB
HDD HDD
DAT
ACT0
ACT0
L ACT1 A N 1
External Alarms
L ACT1 A N 1
APG40概述 APG40概述
1、APG40基础 APG40基础
AP与外界的通信基于TCP/IP协议，一个 Cluster有三个IP地址，Cluster和A&B NODE 各 一 个 ， 其 中 Cluster 的 IP 地 址 根 据 哪 个 NODE 的 状 态 是 ACTIVE 来 动 态 指 向 该 NODE,同样的，有三个name, Cluster和A&B NODE各一个,一般的A&B NODE的名称的 最后一个字母对应的是A&B, Cluster的名称 最后一个字母对应的是C; Resource和Service概念。 Microsoft cluster server（MSCS） 提供对Resource的监视和管理功能。 Cluster的软件通过两个NODE之间 的心跳消息来判断检测错误。
1: 用作外部连接和NODE之间的连接； 2：和CP的连接；
CHA CHB
CHA: Activity on SCSI channel A CHB: Activity on SCSI channel B AP-CP connection through IPN
L A N 0
ACT0 ACT1
L A N 1
APG40概述 APG40概述
APG 40 概述与常用操作
APG40概述 APG40概述
讲座内容安排 • APG基础 基础 • APG硬件结构 • APG软件 • APG FC/BACKUP/RESTORE • 基本操作 • 计费
APG40概述 APG40概述
APG 基础
APG基础 APG基础 APG硬件结构 APG硬件结构 APG软件 APG软件 APG FC/BACKUP/RESTORE 基本操作 计费
APIO
FOS
STS
???
CP-AP Communication Microsoft Cluster server
Process supervision Event & Alarm Handling Standard Comm. Protocol
Widows NT operating system
APG 40 Hardware
APG 软件
APG基础 APG基础 APG硬件结构 APG硬件结构 APG软件 APG软件 APG FC/BACKUP/RESTORE 基本操作 计费
P M C S L O T
E X T A L A R M
DA T
C O M 1
RS 232
RS 232
S C S I
RS 485
S C S I
RS 485
S C S I
APG40概述 APG40概述
2.1、APG40硬件 、 硬件 (CPCI-730)
1：1个主频为333MHZ的 a Pentium II mobile processor ， 主内存 256 MB. 2：6G的系统盘，及系统中 的C/D/E/F盘； 3：连接鼠标键盘；
Node-A
Node-B
AP
SDLC
CP-AP connection via STOC
CP-AP connection via IPN
APG40概述 APG40概述
1、APG40基础 、 基础
3: LBB(large building block ) LBB也是由软件硬件组成，这些软件经过装载、配置，可以优化ACS软件的功 能。LBB的软件是Microsoft Windows NT 4 Server Enterprise Edition，系统中包括一 个Microsoft cluster server (MSCS). LBB为AP提供了一个底层的结构：
APG40概述 APG40概述
Hardware component IOG11 IOG20B/C APG3x APG40x
性 能 比 较
IPN connectivity to CP
No
No
No
Yes
Hard Disk capacity [GB]
2
18
40
54
Ethernet, external [Mbit/s]
Portable Media – OD
2*325 MB
1.3 GB
-
-
Portable Media – DAT
-
-
4 GB
24 GB
APG40概述 APG40概述
1、APG40基础 、 基础
APG40概述 APG40概述
1、APG40基础 、 基础
1：APM(Adjunct processor module ) APG40 构 建 于 APM 平 台 之 上 ， 建 立 于 增 加 了 爱 立 信 特 殊 软 件 的 NT CLUSTER 系 统 之 上 ， 这 个 软 件 包 括 两 个 子 系 统 :ACS － adjunct computer subsystem ；OCS-he open communication subsystem
APG40概述 APG40概述
APG 硬件结构
APG基础 APG基础 APG硬件结构 APG硬件结构 APG软件 APG软件 APG FC/BACKUP/RESTORE 基本操作 计费
APG40概述 APG40概述
2、APG40硬件 、 硬件
APG40概述 APG40概述
NO DE A
CPCI730 PM 3757 C HA C HB Spare LBB AM PSU HDD CPCI730 PM 3757 Spare
E X T A L A R M
APG40概述 APG40概述
3.3、本地连接 、
VGA
Mouse Keyboard
APG40概述 APG40概述
3.4、固定 接入 、固定IP接入
Ethernet
LCT
APG40概述 APG40概述
3.5、公共 接入 、公共IP接入
Ethernet
LCT
APG40概述 APG40概述
APG40概述 APG40概述
1、APG40基础 、 基础
4: APPLICATIONS
The formatting and output subsystem (FOS) The statistics and traffic measurement subsystem (STS) The I/O functions for the central processor (APIO)
RS 232
RS232 for internal alarm connection
RS 485
RS485 for connection of alarm panel
APG40概述 APG40概述
2.4、APG40硬件 、 硬件 (PSU/HDD Board)
1：3个18G的磁盘组成磁盘阵列； 2：硬盘通过两个SCSI接口通讯； 3：外部告警收集模块； 4：电源模块； 6：磁带；
