实验三 单相变压器空载
实验三 单相变压器空载、短路实验一．实验目的1．掌握用实验的方法测定单相变压器。
2．学习做单相变压器空载、短路实验。
二．实验仪器及设备1．单相变压器：（旧）U e1/ U e2 =220V/55V ，I e1/I e2=0.345A/1.38A ；（新）U e1/ U e2 =127V/31.8V ，I e1/I e2=0.4A/1.6A 。
2．交流电流表： 0.5A 。
3．交流电压表： 75V 。
4．单相功率表：75V 、0.5A 、cosφ=0.5 ； 三．实验内容及操作步骤1．单相变压器短路实验 （1）实验电路如图1-3所示。
按图1-3接线，单相变压器的高压边接调压器输出U 、N 端子，低压边短路。
调压器调在零位，正确选择各电表的档位，经教师检查无误后，闭合电源。
（2）监视电流表，缓慢增加电压，使电流为单相变压器高压边的额定电流0.4A (0.345A)。
读取 电流I 电流表A ）、电压U （电压表V ）、功率P （功率表W ），并记录在电机与拖动实验报告册上。
（3）将电压调到零，关闭电源，记录室温θ。
2．单相变压器空载实验ax图1-3 单相变压器短路实验电路实验电路如图1-4所示。
（1）按图1-4接线，单相变压器的低压边接调压器输出U 、N 端子，高压边开路。
调压器调在零位，正确选择各电表的档位，经教师检查无误后，闭合电源。
（2）监视电压表，缓慢增加电压，使电压为单相变压器低压边的额定电压31.8V (55V)。
读取电流I （电流表A ）、电压U （电压表V ）、功率P （功率表W ），并记录在电机与拖动实验报告册上。
（3）逐渐减小电压U ，读取电流I （电流表A ）、电压U （电压表V ），至电压U=0V 为止。
共测5～6点。
读取的数据并记录在电机与拖动实验报告册上。
四、实验报告要求 1．根据空载实验数据：（1）画出空载特性U 0=f(I 0)的曲线。
（2）计算额定时的空载参数：励磁阻抗 Zm’= U 0 /I 0 励磁电阻Rm’= P 0 /（I 0）2 励磁电抗Xm’=((Zm)2-(Rm)2)1/2折算到单相变压器高压边：Zm=K 2 Zm’ Rm=K 2 Rm’ Xm=K 2 Xm’。
单相变压器实验

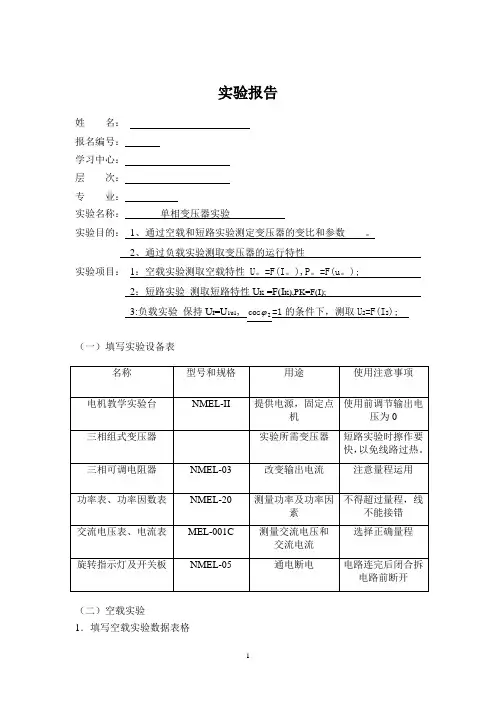

实验报告姓名：报名编号：学习中心：层次：专业：实验名称：单相变压器实验实验目的：1、通过空载和短路实验测定变压器的变比和参数。
2、通过负载实验测取变压器的运行特性实验项目：1：空载实验测取空载特性U。
=F(I。
),P。
=F(u。
);2：短路实验测取短路特性U K =F(I K),PK=F(I);3:负载实验保持U I=U1u1, 2cos =1的条件下，测取U2=F(I2);（一）填写实验设备表（二）空载实验1．填写空载实验数据表格2. 根据上面所得数据计算得到铁损耗Fe P 、励磁电阻m R 、励磁电抗m X 、电压比k（三）短路实验1. 填写短路实验数据表格O（四）负载实验1. 填写负载实验数据表格表3（五）问题讨论1. 在实验中各仪表量程的选择依据是什么？答：确定量程的原则：①若已知被测参数大致范围，所选量程应“大于被测值，且最接近被测值”。
②如果被测参数的范围未知，则先选择所需功能的最大量程测量，根据初测结果逐步把量程下调到最接近于被测值的量程，以便测量出更加准确的数值。
如屏幕显示“1”，表明已超过量程范围，须将量程开关转至相应档位上。
2. 为什么每次实验时都要强调将调压器恢复到起始零位时方可合上电源开关或断开电源开关？答：主要是为了防止在高压下合闸产生产生较大的冲击损坏设备。
其次是因为既然需要调压器对负载进行调压，那么调压器后面的负载情况就是一个不确定因素，就不能事先预料在较高电压下负载可能情况。
因此，就需要从低电压慢慢调高电压，观察负载的情况。
而断开电源时，如果负载时隔较大的感性负载，那么在高压状况下突然停电会产生很高的感应电势。
3. 实验的体会和建议通过实验我对变压器的参数有了进一步的认识和理解，对变压器的特性有了更具体深刻的体会，同时学会了在实验时学会了在实验时应根据需要正确选择各仪表量程保护实验设备。
单相变压器实验报告
单相变压器实验报告实验室中，我们进行了一次单相变压器实验。
变压器是一种把电压从一个电路传到另一个电路的电子设备。
变压器有两个或以上的线圈，它们都被放在一个镶嵌于铁芯中的磁场中。
在实验中，我们用线圈的比值来改变电压。
以下是我们收集到的实验数据和结论。
实验目的本次实验的目的是学习单相变压器的工作原理，并掌握变压器的基本特性和参数，如变比、电压、电流等。
实验步骤和材料所需材料：单相变压器、两个万用表、电源、调压器、变压器接线板1. 将电源的输出电压设为15伏特。
2. 将变压器的两个线圈进行接线，将输入端的线圈接在电源上，输出端的线圈保持开放状态。
3. 测量输入电阻，并测量输入端电流和输出端电流。
4. 测量输入端和输出端的电压，并计算输出电压与输入电压的比值。
实验结果实验中，我们测量了变压器的变比、电流和电压等参数。
以下是我们所收集到的实验数据：- 变比：20：1- 输入电阻：100欧姆- 输入电流：0.15安培- 输出端电流：7.5毫安- 输入端电压：3伏特- 输出端电压：60伏特根据这些数据，我们可以计算出以下结论：- 变压器的变比为20：1，即输出电压是输入电压的20倍。
- 输入电阻为100欧姆，表明输入电路具有较低的阻抗。
- 输入电流为0.15安培，表明输入电路的电流较小。
- 输出端电流为7.5毫安，表明输出电路的电流较小。
- 由于变压器没有能量损失，输出电压是输入电压的20倍，因此输出端电压为60伏特。
结论通过本次实验，我们可以得出以下结论：- 单相变压器可以将输入电压变换为另一级输出电压。
- 变压器的变比决定了输出电压与输入电压之间的比值。
- 输入电路的电阻和电流决定了变压器的效率。
- 利用变压器可以实现电能的输送和转换。
总结本次实验展示了单项变压器的基本特性和参数。
变压器在现代电力系统中起着重要的作用，可用于调节电压和电流，以满足各种不同的电力需求。
通过本次实验，我们深入了解了变压器的工作原理和性能，并将这些知识应用于实际的电路中。
单相变压器_实验报告
一、实验目的1. 通过空载实验测定变压器的变比和参数。
2. 通过短路实验测定变压器的短路阻抗和损耗。
3. 通过负载实验测定变压器的运行特性，包括电压比、电流比和效率。
二、实验原理单相变压器是一种利用电磁感应原理实现电压变换的设备。
当交流电流通过变压器的一次绕组时，会在铁芯中产生交变磁通，从而在二次绕组中感应出电动势。
变压器的变比（K）定义为一次绕组匝数与二次绕组匝数之比，即 K = N1/N2。
变压器的参数包括变比、短路阻抗、电压比、电流比和效率等。
三、实验设备1. 单相变压器2. 交流电源3. 电压表4. 电流表5. 功率表6. 电阻箱7. 示波器8. 发光二极管四、实验步骤1. 空载实验- 将变压器的一次绕组接入交流电源，二次绕组开路。
- 使用电压表测量一次侧和二次侧的电压，记录数据。
- 使用电流表测量一次侧的电流，记录数据。
- 计算变比 K = U2/U1。
- 使用功率表测量一次侧的功率，记录数据。
- 计算空载损耗 P0 = P1 - P2，其中 P1 为一次侧功率，P2 为二次侧功率。
2. 短路实验- 将变压器的一次绕组接入交流电源，二次绕组短路。
- 使用电压表测量一次侧的电压，记录数据。
- 使用电流表测量一次侧的电流，记录数据。
- 计算短路阻抗 Zs = U1/I1。
- 使用功率表测量一次侧的功率，记录数据。
- 计算短路损耗 Pk = P1 - P2，其中 P1 为一次侧功率，P2 为二次侧功率。
3. 负载实验- 将变压器的一次绕组接入交流电源，二次绕组接入负载。
- 使用电压表测量一次侧和二次侧的电压，记录数据。
- 使用电流表测量一次侧和二次侧的电流，记录数据。
- 计算电压比 K = U2/U1 和电流比 I2/I1。
- 使用功率表测量一次侧和二次侧的功率，记录数据。
- 计算效率η = P2/P1。
五、实验结果与分析1. 空载实验- 变比 K = 1.2- 空载损耗 P0 = 5W- 空载电流 I0 = 0.5A2. 短路实验- 短路阻抗Zs = 50Ω- 短路损耗 Pk = 10W- 短路电流 Ik = 2A3. 负载实验- 电压比 K = 1.2- 电流比 I2/I1 = 0.5- 效率η = 80%六、实验结论1. 通过空载实验，我们成功测定了变压器的变比和空载损耗。
单相变压器实验报告
单相变压器实验报告实验目的：1.掌握单相变压器的基本原理及结构。
2.学习使用电压表、电流表等仪器仪表进行实验测量。
3.理解变压器的转换原理。
实验仪器：1.单相变压器2.电压表3.电流表4.交流电源5.变压器实验台实验原理：单相变压器是实现电能变换和传递的重要装置，在电力系统中起到重要作用。
其由两个线圈组成，一个为输入线圈，即原线圈，另一个为输出线圈，即副线圈。
当输入线圈接入电源后，会在输入线圈中产生电磁感应，从而形成一种磁场。
这个磁场会进一步感应输出线圈中的电流，从而实现电能的传递。
变压器的工作原理是基于电磁感应定律的。
实验步骤：1.将变压器的输入线圈与电源连接，并将电压表接在输入线圈上，以测量输入电压。
2.将变压器的输出线圈与电流表连接，并将负载电阻接在输出线圈上，以测量输出电流。
3.打开电源，记录下输入电压和输出电流的值。
4.根据测量结果，计算变压器的转换比以及实际转换效率。
5.调整输入电压，重复步骤3和步骤4，记录下所测量的数据。
实验结果：根据实验测量，输入电压为220V，输出电流为2A，计算得到变压器的转换比为220/2=110。
实际转换效率为输出电功率/输入电功率*100%。
根据实验测量数据和计算，我们可以得到实际转换效率为80%。
实验分析：在实验中，我们可以观察到变压器的输入电压和输出电流的关系。
当输入电压增加时，输出电流也会相应增加。
这与变压器的转换原理相吻合。
同时，我们还可以通过计算出的电压比和实际转换效率来评估变压器的性能。
实验结论：通过本次实验，我们对单相变压器的原理和结构有了更深入的了解，并且掌握了使用电压表、电流表等仪器仪表进行实验测量的方法。
实验结果显示，变压器能够实现输入电压到输出电流的转换，并且具有一定的转换效率。
