阀门代号表示含义
阀门型号表示的含义
阀门型号表示的含义
阀门的型号是由阀门类型，阀门驱动方式，阀门连接方式，阀门结构形式，密封材料，阀体材料代号来表示。
1、阀门类型代号为Z-闸阀,P-排污阀，Q-球阀，D-蝶阀，J-截止阀等；
2、阀门的驱动方式代号由字母表示，常见的有2-电液动，9-电动，6-气动，5-锥齿轮传动，3-涡轮蜗杆；手动不需要写出来
3、阀门的连接形式代号用字母表示，1-内螺纹，2-外螺纹，4-法兰式，6-焊接时，7-对夹式，9-卡箍，0-卡套；
4、阀门结构形式代号，举例闸阀：0-弹性闸板，1-明杆楔式单闸板，2-明杆楔式双闸板，3-明杆平行式单闸板，4-明杆平行式双闸板，5-暗杆楔式单闸板，6-暗杆楔式双闸板，7-暗杆平行单闸板，9-暗杆平行双闸板；
5、密封材料或衬里材料分别用R-奥氏体不锈钢，T-铜合金，X-橡胶，S-塑料，N-尼龙塑料，F-氟塑料，H-Cr系不锈钢，Y-硬质合金，J-衬胶，M-蒙乃尔合金；
6、阀体材料代号Z-灰铸铁，K-可锻铸铁，Q-球墨铸铁，T-铜及合金，C-碳钢，P-铬镍系不锈钢，R-铬镍钼系不锈钢，V-铬钼钒钢。
举例：对于电动、法兰连接、明杆楔式双闸板，密封面材料由阀体直接加工而成，公称压力PN0.1MPa阀体材料为灰铸铁的闸阀：Z942W-1电动楔式双闸板闸阀。
各类阀门型号含义
标准阀门型号编制方法阀门型号编制组合排列形式类型代号用汉语拼音字母表示如下表各类阀门型号含义各类阀门结构形式其它电动阀：“B”为防爆电动装置。
“Y”“S”为未注代号的均为普通型电动装置。
阀门型号：首位前加“K”表示抗硫阀；“G”表示配金属棱型垫片及加接法兰，螺栓、螺母。
“G”表示联合设计的截止、节流阀。
“C”表示CVA标准。
“S”表示地下水门。
“W”高中压表示波纹管阀；“W”低压表示卧式安装。
“HD”表示止回蝶阀；“GD”表示高真空截止阀。
“D”表示低温阀。
材质：1）C4 C6表示耐浓硝酸的新钢种。
2）TI表示耐剧腐蚀的工业钝钛。
3）N表示铝铌铜氮钢。
4）RL表示超低碳的不锈钢。
水力控制阀二、电缆型号编制方法油浸纸绝缘电力电缆油浸纸绝缘电力电缆类产品，以绝缘纸的字母“Z”代号列为首位，其余各项型号编制及字母含义如下：铜芯不滴流油浸纸绝缘铅套聚氯乙烯套电力电缆铝芯粘性油浸纸绝缘铝套裸细钢铠装电力电缆电缆外护层的型号按铠装层和外被层的结构顺序用阿拉伯数字表示。
每一数字表示所采用的主要材料和意义见下表。
交联聚乙烯绝缘电力电缆交联聚乙烯绝缘电力电缆，以交联聚乙烯代号字母“YJ”为首位，其余各项型号编制及字母含义如下：注：*铜导体代号字母“T”一般省略。
S-加铜丝屏蔽时。
铜芯交联聚乙烯绝缘氯乙烯护套电力电缆铝芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装电力电缆主要型号及名称见下表。
聚氯乙烯绝缘聚氯乙烯护套电力电缆聚氯乙烯绝缘聚氯乙烯护套电力电缆，以绝缘塑料代号字母“V”为首位，其余各项型号编制及字母含义如下：注：铜导体代号字母“T”一般省略。
例如：聚氯乙烯绝缘聚氯乙烯护套钢带铠装电力电缆铝芯聚氯乙烯绝缘聚氯乙烯护套粗钢带铠装电力电缆控制电缆、信号电缆线芯数×线芯截面（毫米2）控制电缆型号编制及字母表示注：*铜芯代表字母“T”型号中一般略写。
电缆型号及名称见下表。
阀门标识大全及表示方法
阀门标识大全及表示方法阀门标识识别是指通过阀门型号组合排列形式来标识和识别阀门的各种参数。
阀门型号包括口径、阀门类型、传动方式、连接形式、结构形式、阀座密封面或衬里材料、公称压力和阀体材料等。
其中，类型代号用汉语拼音字母表示，如闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀等。
各类阀门型号含义如下：闸阀(Z)：0表示电磁动，1表示内螺纹，2表示外螺纹，或衬里（见下表：阀门结构形式）。
截止阀(J)：1表示电磁或液动。
节流阀(L)：2表示电一液动，3表示法兰（用于双弹簧安全阀）。
球阀(Q)：3表示蜗轮阀，4表示法兰。
蝶阀(D)：4表示正齿轮转动，5表示伞齿轮转动，6表示焊接，7表示对夹，8表示卡箍，9表示卡套阀。
隔膜阀(G)：5表示法兰（用于杠杆式、安全门、单弹簧安全门）。
安全阀(A)：6表示气动，7表示液动，8表示气一液动，9表示电动。
减压阀(Y)：XXX表示。
疏水阀(S)：XXX表示。
阀门型号中的各个参数都有其特定的代号，如汉语拼音、数字、字母等，用于表示口径、传动方式、连接形式、结构形式、阀座密封面或衬里材料、公称压力和阀体材料等。
例如，阀门型号中的汉语拼音字母代号表示阀门类型，数字表示公称压力，字母表示传动方式等。
阀门型号中的阀座密封面或衬里材料也有其特定的代号，如T表示铜合金，H表示合金钢，B表示锡基轴，Y表示硬质合金，X表示橡胶，XXX表示硬橡胶，SA表示聚四氟乙烯，SB表示聚三氟乙烯，SC表示聚氟乙烯，SD表示酚醛塑料，SN表示尼龙，F表示氟塑料，P表示皮革（渗硼钢），S表示塑料，D表示渗氮钢，XXX表示衬胶，TC表示搪磁，CS表示衬塑料，CQ表示衬铅，W表示密封圈由阀体加工。
阀门型号中的公称压力数值用kg/m2表示，阀体材料代号用汉语拼音字母和数字表示，如Z表示灰铸件，X表示可锻铸铁，Q表示球墨铸铁，T表示铜合金，B表示铅合金，II表示铬钼合金钢，L表示铬合金，P表示铬镍钛钢，V（II）表示铬钼钒合金钢，R表示铬镍钼钛钢，C表示碳钢（一般不表示），G表示硅铁。
阀门型号代码
型号：L D371X-16C概况：L：产品附加要求；D：产品名称；3：操作方式；7：连接方式；1：阀门结构形式；X：阀座密封面；16：公称压力；C：阀体材质型号中每个代码表示如下：产品附加要求：保温—B；低温—D；防火—F；缓闭—H；排渣—P；快速—Q；波纹管—W；真空—G产品名称代号：闸阀—Z；截止阀—J；柱塞阀—U；球阀—Q；蝶阀—D；隔膜阀—G；旋塞阀—X；止回阀—H；安全阀—A；减压阀—Y；疏水阀—S；排污阀—P；节流阀—L。
操作方式：（手柄、自动、省略）涡轮—3；正齿轮—4；气动—6；液动—7；电动—9。
连接方式：内螺纹—1；外螺纹—2；法兰—4；焊接—6；对夹—7；卡箍—8；卡套—9。
阀门结构形式：球阀结构形式代号：直通流道（浮动球）—1；Y形三通流道（浮动球）—2；L型三通流道（浮动球）—4；T型三通流道（浮动球）—5；直通流道（固定球）—7；四通流道（固定球）—6；T形三通流道（固定球）—8；L型三通流道（固定球）—9；半球直通（固定球）—0。
蝶阀结构形式代号：密封型，单偏心—0；中心垂直板—1；双偏心—2；三偏心—3；连杆机构—4。
非密封型，单偏心—5；中心垂直板—6；双偏心—7；三偏心—8；连杆机构—9。
旋塞阀结构形式代号：填料密封，直通流道—3；T形三通流道—4；四通流道—5。
油密封，直通流道—7；T形三通流道—8。
隔膜阀结构形式代号：屋脊流道—1；直流流道—5；直通流道—6；Y形角式流道—8。
止回阀结构形式代号：升降式阀瓣，直通流道—1；立式结构—2；角式流道—3。
旋启式阀瓣，单瓣结构—4；多瓣结构—5；双瓣结构—6，蝶形止回式—7。
安全阀结构形式代号：弹簧载荷弹簧密封结构，带散热片全启式—0；微启式—1；全启式—2；带扳手全启式—4。
杠杆式，单杠杆—2；双杠杆—4。
弹簧载荷弹簧不封闭且带扳手结构，微启式、双联阀—3；微启式—7；全启式—8。
带控制机构全启式—6。
脉冲式—9。
常用阀门代号表示
蝶阀型号表示方法蝶阀附加代号：BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS 快速蝶阀、FDBD方形百叶蝶阀；蝶阀编制代号：D表示蝶阀；传动形式代号：手动（省略）、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动；连接方式代号：4法兰式、6焊接、7对夹式；结构形式代号：1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心；密封材料代号：H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工；压力等级代号：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是国内压力的代号，MPA是压力的单位，一公斤等于0.1Mpa；Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美标代号，LB是美标磅级单位；壳体材质代号：C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙。
截止阀型号表示方法截止阀附加代号：W表示波纹管、D表示低温、B表示保温；截止阀类别代号：J表示截止阀；截止阀传动方式：手动无代号、5伞齿轮、6气动、9电动；截止阀连接方式：4法兰连接、6焊接；截止阀结构形式：1直通式、2 Z型直通、3三通、4角式、5 Y型直流式、6平衡直通式、7平衡角式、8针型；截止阀密封材质：F氟橡胶、H不锈钢、N尼龙塑料、Y硬质合金、M蒙乃尔合金、W阀体直接加工；截止阀公称压力：16表示压力 1.6mpa就是十六公斤的意思，PN1.6-32mpa、IN150LB-1500LB、5-63K；截止阀阀体材料：A钛合金、C碳钢、I铬钼钢、P不锈钢304、R不锈钢316。
球阀型号编制表示方法球阀附加代号：V表示阀芯带有V型结构、D表示低温、B表示保温、P表示偏心结构、U和S及DY多表示上装式；球阀名称代号：Q表示球阀；球阀驱动代号：2表示电液动、3表示涡轮、6表示气动、7表示液动、9表示电动、手动无代号；连接方式代号：1表示内螺纹、4表示法兰式、6表示焊接、7表示对夹式；结构型式代号：浮动式：1表示直通流道、2表示Y型三通、4表示L型三通、5表示T型三通；固定式：0表示半球直通、6表示四通流道、7表示直通流到、8表示L型三通、9表示Y型三通；密封材质代号：B巴氏合金、F氟橡胶、F46衬氟、H锈钢、J衬胶、M蒙乃尔合金、N尼龙塑料、蒙乃尔P、Y硬质合金、W阀体直接加工；压力等级代号：16表示压力为16公斤（1.6Mpa）最大可到64Mpa；150LB表示美标磅级压力，最大耐压等级可达2500LB(150LB=1.6MPA/300LB=2.5-4.0mpa/400LB=6.4mpa/600LB=10mpa)；5K表示日级压力，最大压力63K;阀体材质代号：A钛及钛合金、C碳钢、I铬钼钢、P18-8系不锈钢、RMo2Ti系不锈钢、S塑料。
阀门型号的表示方法

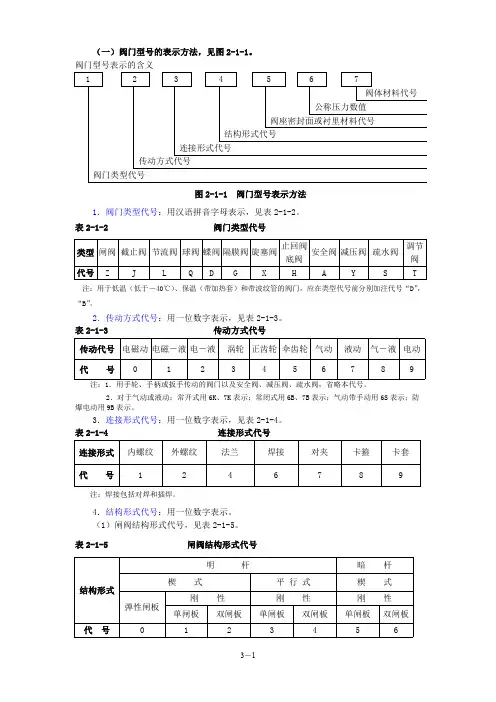

（一）阀门型号的表示方法，见图2-1-1。
阀门型号表示的含义1234567阀体材料代号公称压力数值阀座密封面或衬里材料代号结构形式代号连接形式代号传动方式代号阀门类型代号图2-1-1阀门型号表示方法1．阀门类型代号：用汉语拼音字母表示，见表2-1-2。
表2-1-2阀门类型代号类型闸阀截止阀节流阀球阀蝶阀隔膜阀旋塞阀止回阀底阀安全阀减压阀疏水阀调节阀代号Z J L Q D G X H A Y S T 注：用于低温（低于－40℃）、保温（带加热套）和带波纹管的阀门，应在类型代号前分别加注代号“D”，“B”。
2．传动方式代号：用一位数字表示，见表2-1-3。
表2-1-3传动方式代号传动代号电磁动电磁－液电－液涡轮正齿轮伞齿轮气动液动气－液电动代号0123456789注：1．用手轮、手柄或扳手传动的阀门以及安全阀、减压阀、疏水阀，省略本代号。
2．对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示；防爆电动用9B表示。
3．连接形式代号：用一位数字表示，见表2-1-4。
表2-1-4连接形式代号连接形式内螺纹外螺纹法兰焊接对夹卡箍卡套代号1246789注：焊接包括对焊和插焊。
4．结构形式代号：用一位数字表示。
（1）闸阀结构形式代号，见表2-1-5。
表2-1-5闸阀结构形式代号结构形式明杆暗杆楔式平行式楔式弹性闸板刚性刚性刚性单闸板双闸板单闸板双闸板单闸板双闸板代号0123456（2）截止阀和节流阀结构形式代号，见表2-1-6。
表2-1-6截止阀和节流阀结构形式代号结构形式直通式角式直流式平衡直通式角式代号14567（3）球阀结构形式代号，见表2-1-7。
表2-1-7球阀结构形式代号结构形式浮动固定直通式三通式直通式L型T型代号1457（4）蝶阀结构形式代号，见表2-1-8。
表2-1-8蝶阀结构形式代号结构形式杠杆式垂直板式斜板式代号013（5）隔膜阀结构形式代号，见表2-1-9。
阀门代号表示含义
阀门型号表示含义阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。
阀门型号的标准化对阀门的设计、选用、经销，提供了方便。
当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。
我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。
目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。
拼音字母，按下表的规定。
二单元：传动方式安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。
三单元：连接型式四单元：结构型式阀门结构形式用阿拉伯数字表示，按下表规定。
闸阀结构形式代号截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号安全阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号排污阀结构形式代号五单元：密封副材料六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍举例：Z543H-16C伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。
但下面内容在命名中均予省略：(1)连接形式中：“法兰”。
(2)结构形式中：?????a：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”；?????b：截止阀和节流阀的“直通式”；?????c：球阀的“浮动”和“直通式”；?????d：蝶阀的“垂直板式”；?????e：隔膜阀的“屋脊式”；???????f：旋塞阀的“填料”和“直通式”；?????g：止回阀的“直通式”和“单瓣式”；?????h：安全阀的“不封闭”。
阀门含义
1、Z41H-25 表示手动(手轮传动省略本代号)闸阀；法兰连接，直通式，合金钢密封面，公称压力2.5MPa
2、Z41W-16P这个整体是指的不锈钢闸阀的型号，其中Z代表闸阀，4代表法兰连接，1代表单闸板结构形式，w代表阀座密封面或衬里材料为不锈钢，16代表公称压力，p代表阀体材料为不锈钢
3、Q41F-16P口Q：球阀4：法兰连接1：浮动球，直通式F：密封材料为四氟16：公称压力PN16，P：阀体材质为铬镍系不锈钢
4、H41H-25H 止回阀4 法兰连接1 升降式阀瓣直通流道H 密封面为合金钢材料25 公称压力PN25当公称压力大于等于PN25时，不标注阀体材料代号的，阀体材料是钢
5、ZMAP-25K气动单座波纹管密封调节阀
6、ZZYP-25K自力式压力调节阀(单座)
7、HG41X-16C 防污隔断阀
8、J41H-25 J-截止阀41-法兰连接直通流道H-密封副材料为不锈钢压力等级25公斤DN50公称通径50 公称压力2.5MPa
9、J23W-16P手动开启，J23W是指外螺纹带活接针型阀，公称压力为16公斤W-指密封面材质跟阀体材质是一体的，P-指阀体本身材质为不锈钢
10、Y41W-16P 不锈钢法兰过滤器
11、Q41PPL-40P Q 代表球阀4法兰连接1浮动直通式PPL
是衬里的密封材质(是一种在400℃以下长期使用的工程塑料) 如果
是钢衬的话就是Q41F46-16C F46是聚四氟乙烯16代表压力1.6MPA C铸钢
12、A41W-40P A-安全阀的代号
2-代表外螺纹
1-代表弹簧封闭微启式
W-代表本体密封，结合你后面的P,意思是304密封
40意思是此安全阀是40公斤压力等级的
P-意思是阀体材质是304不锈钢。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阀门代号表示含义
阀门型号表示含义
阀门型号通常应表示阀门类型
、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。
阀门型号的标准化对阀门的设计、选用、经销，提供了方便。
当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。
我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。
目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。
拼音字母，按下表的规定。
第二功能作用名称
代号 第二功能作用名称
代号 保温型 B 排渣型 P 低温型 D a 快速型
Q 防火型 F （阀杆密封）波纹管型
W 缓闭型
H
—
—
a
低温型指允许使用温度低于-46℃以下的阀门。
二单元：传动方式 示；
类型 安全阀 蝶阀 隔膜阀 止回阀 底阀 截止阀 节流阀 排污阀 球阀 疏水阀 柱塞阀 旋塞阀 减压阀
闸阀
代
号
A D G H J L P Q S U X Y Z 传动 方式 电磁动 电磁-液动
电-液
动
蜗轮 正齿轮
伞齿轮
气动 液动 气-液动
电动
手柄 手轮
代号 0 1 2 3 4 5 6 7 8 9 无代号
对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。
三单元：连接型式
四单元：结构型式
阀门结构形式用阿拉伯数字表示，按下表规定。
闸阀结构形式代号
截止阀、节流阀和柱塞阀结构形式代号
球阀结构形式代号
蝶阀结构形式代号
隔膜阀结构形式代号
旋塞阀结构形式代号
止回阀结构形式代号
安全阀结构形式代号
减压阀结构形式代号
蒸汽疏水阀结构形式代号
排污阀结构形式代号
五单元：密封副材料
六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍
举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢
阀门的命名
阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。
但下面内容在命名中均予省略：
(1) 连接形式中：“法兰”。
(2) 结构形式中：
a：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”；
b：截止阀和节流阀的“直通式”；
c：球阀的“浮动”和“直通式”；
d：蝶阀的“垂直板式”；
e：隔膜阀的“屋脊式”；
f：旋塞阀的“填料”和“直通式”；
g：止回阀的“直通式”和“单瓣式”；
h：安全阀的“不封闭”。
