整流变压器原理
110kV整流变压器的工作原理及应用
110kV整流变压器的工作原理及应用发布时间：2023-01-30T08:25:56.304Z 来源：《中国电业与能源》2022年8月16期作者：张龙[导读] 本文针对110kV整流变压器的工作原理及其应用进行了分析。
张龙云锡文山锌铟冶炼有限公司云南文山 663700摘要：本文针对110kV整流变压器的工作原理及其应用进行了分析。
在社会经济高速发展的新时期背景下，各领域对直流电能的需求量逐渐增加，为了促进社会经济的长效发展，保证电能供应的稳定性，可合理选用整流变压器，利用整流变压器结构的运行特点提高整流机组的稳定性，减少设备故障问题，确保电能供应的安全性。
关键词：110kV整流变压器；工作原理；应用分析；冶金前言：110kV整流变压器即为整流设备的电源变压器。
其在运行过程中主要通过原边输入交流，副边则依托整流原件输出直流。
整流机组是整流、逆流和变频三种工作模式的总称，其中整流是应用较为广泛的工作模式。
而整流变压器是向整流机组提供电源的变压器，通常情况下，工业用的直流大电流大多来自电网输向整流变压器和整流设备而得到。
基于此，在实际应用过程中应充分掌握110kV整流变的工作原理，依照不同领域的用电需求选择合适的工作模式，确保整流变压器能稳定运行。
一、110kV整流变压器的原理及构成110kV整流机组通常是由整流变压器、整流柜、控制柜和水风冷却系统四部分构成，其中整流变压器是整个机组中的核心器件，负责将电网高压交流电变换成低压交流电供给整流柜从而最终获得直流电流的特殊变压器。
通常网侧指的是整流变压器的原边接交流电力电网，副边接整流柜和谐波治理系统，它的结构原理同普通变压器大致相同，只是其短路阻抗要高于普通变压器，耐受短路电流能力也会更强。
110kV整流变压器由箱体、油枕、高低压引出线套管、油循环散热系统和有载调压开关等组成。
箱体内一般装有高中低压三个绕组，高压绕组接入110kV电网电压，中压输出绕组一般为10kV电压等级，主要接入无功补偿和谐波治理系统（SVG+FC），低压绕组电压为几百伏且与整流柜相连接，作为主要负载输出端。

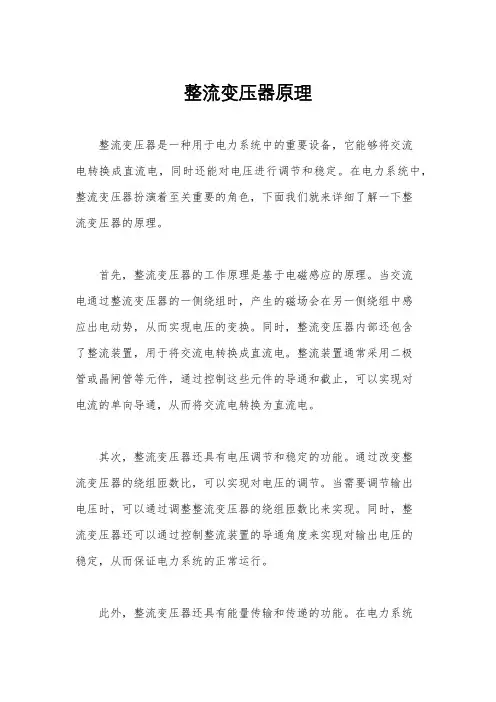

整流变压器原理
整流变压器原理整流变压器是一种用于电力系统中的重要设备，它能够将交流电转换成直流电，同时还能对电压进行调节和稳定。
在电力系统中，整流变压器扮演着至关重要的角色，下面我们就来详细了解一下整流变压器的原理。
首先，整流变压器的工作原理是基于电磁感应的原理。
当交流电通过整流变压器的一侧绕组时，产生的磁场会在另一侧绕组中感应出电动势，从而实现电压的变换。
同时，整流变压器内部还包含了整流装置，用于将交流电转换成直流电。
整流装置通常采用二极管或晶闸管等元件，通过控制这些元件的导通和截止，可以实现对电流的单向导通，从而将交流电转换为直流电。
其次，整流变压器还具有电压调节和稳定的功能。
通过改变整流变压器的绕组匝数比，可以实现对电压的调节。
当需要调节输出电压时，可以通过调整整流变压器的绕组匝数比来实现。
同时，整流变压器还可以通过控制整流装置的导通角度来实现对输出电压的稳定，从而保证电力系统的正常运行。
此外，整流变压器还具有能量传输和传递的功能。
在电力系统中，整流变压器可以将高压的交流电转换成低压的直流电，从而满足不同设备对电压的需求。
同时，整流变压器还可以将电能从发电厂传输到变电站，然后再经过配电变压器传输到用户端，实现电能的高效传输和利用。
总的来说，整流变压器是电力系统中不可或缺的设备，它通过电磁感应原理实现电压的变换，同时借助整流装置实现交流电向直流电的转换。
在实际应用中，整流变压器还具有电压调节和稳定、能量传输和传递等重要功能，为电力系统的正常运行提供了坚实的支撑。
希望通过本文的介绍，能够让大家对整流变压器的原理有一个更加深入的了解。
单相整流电路原理
单相整流电路原理单相整流电路是一种将交流电转换为直流电的电路。
它由一个变压器、一个整流电路和一个滤波电路组成。
整流电路的作用是将交流电转换为脉动的直流电，而滤波电路的作用是将脉动的直流电平滑成为纯直流电。
单相整流电路中的变压器是将输入的交流电压降低到适合进行整流的电压级别。
它由一个一次线圈和一个二次线圈组成，输入相电压通过一次线圈，输出电压则通过二次线圈。
变压器的工作原理是基于电磁感应定律。
当一次线圈中产生交流电流时，二次线圈也会感应到电流，从而实现电压的降低或升高。
整流电路的作用是将交流电转换为脉动的直流电。
它包含一个二极管桥，由四个二极管组成，二极管桥的作用是将正半周期的交流电转换为正向的脉动直流电，同时将负半周期的交流电转换为反向的脉动直流电。
在正半周期中，二极管桥中连接的两个二极管导通，从而将电流导向输出端；而在负半周期中，另外两个二极管导通，将电流导向输出端，从而实现整流的功能。
滤波电路的作用是将脉动的直流电平滑成为纯直流电。
它使用电容器将脉动电压平滑成为平稳的直流电压。
当电容器被连接到整流电路的输出端时，它开始充电，当电压达到峰值时，电容器对交流电信号具有很低的阻抗，从而将交流信号绕过电容器，将直流信号滤除。
当交流信号下降到0时，电容器开始放电，并补充直流电源，以保持输出电压的稳定。
单相整流电路的原理可以通过以下几个步骤来解释。
首先，交流电在变压器中降低或升高电压级别。
然后，整流电路将交流电转换为脉动的直流电。
接下来，滤波电路将脉动的直流电平滑成为纯直流电。
最后，纯直流电可以用于供电、充电以及其他需求。
单相整流电路在实际应用中具有广泛的应用。
例如，它可以用于电源适配器、电动机控制、电解电镀等领域。
整流电路还可以通过改变二极管的连接方式来实现不同形式的整流，例如半波整流和全波整流。
总之，单相整流电路将交流电转换为直流电的原理是通过变压器降低或升高电压级别，通过整流电路将交流电转换为脉动的直流电，通过滤波电路将脉动的直流电平滑成为纯直流电。

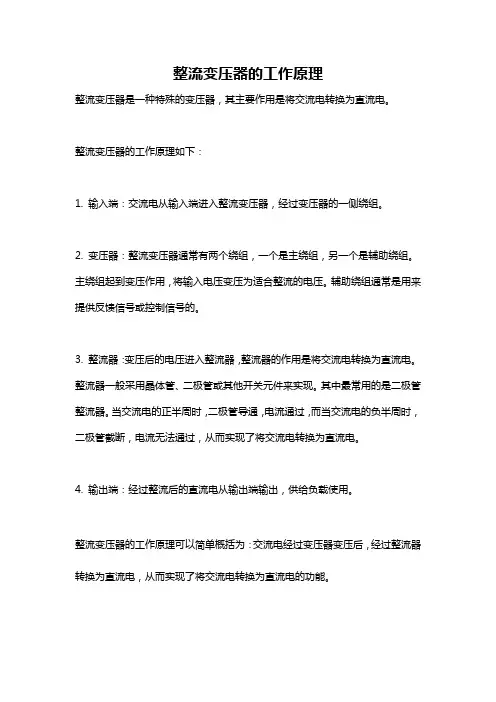

整流变压器的工作原理
整流变压器的工作原理
整流变压器是一种特殊的变压器，其主要作用是将交流电转换为直流电。
整流变压器的工作原理如下：
1. 输入端：交流电从输入端进入整流变压器，经过变压器的一侧绕组。
2. 变压器：整流变压器通常有两个绕组，一个是主绕组，另一个是辅助绕组。
主绕组起到变压作用，将输入电压变压为适合整流的电压。
辅助绕组通常是用来提供反馈信号或控制信号的。
3. 整流器：变压后的电压进入整流器，整流器的作用是将交流电转换为直流电。
整流器一般采用晶体管、二极管或其他开关元件来实现。
其中最常用的是二极管整流器。
当交流电的正半周时，二极管导通，电流通过，而当交流电的负半周时，二极管截断，电流无法通过，从而实现了将交流电转换为直流电。
4. 输出端：经过整流后的直流电从输出端输出，供给负载使用。
整流变压器的工作原理可以简单概括为：交流电经过变压器变压后，经过整流器转换为直流电，从而实现了将交流电转换为直流电的功能。

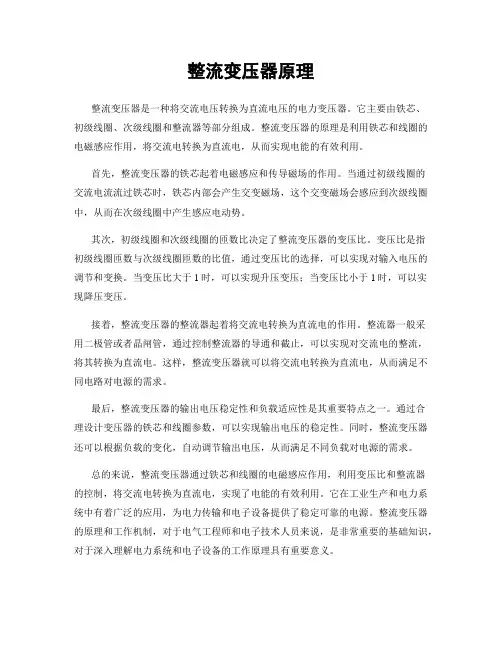

整流变压器原理
整流变压器原理整流变压器是一种将交流电压转换为直流电压的电力变压器。
它主要由铁芯、初级线圈、次级线圈和整流器等部分组成。
整流变压器的原理是利用铁芯和线圈的电磁感应作用，将交流电转换为直流电，从而实现电能的有效利用。
首先，整流变压器的铁芯起着电磁感应和传导磁场的作用。
当通过初级线圈的交流电流流过铁芯时，铁芯内部会产生交变磁场，这个交变磁场会感应到次级线圈中，从而在次级线圈中产生感应电动势。
其次，初级线圈和次级线圈的匝数比决定了整流变压器的变压比。
变压比是指初级线圈匝数与次级线圈匝数的比值，通过变压比的选择，可以实现对输入电压的调节和变换。
当变压比大于1时，可以实现升压变压；当变压比小于1时，可以实现降压变压。
接着，整流变压器的整流器起着将交流电转换为直流电的作用。
整流器一般采用二极管或者晶闸管，通过控制整流器的导通和截止，可以实现对交流电的整流，将其转换为直流电。
这样，整流变压器就可以将交流电转换为直流电，从而满足不同电路对电源的需求。
最后，整流变压器的输出电压稳定性和负载适应性是其重要特点之一。
通过合理设计变压器的铁芯和线圈参数，可以实现输出电压的稳定性。
同时，整流变压器还可以根据负载的变化，自动调节输出电压，从而满足不同负载对电源的需求。
总的来说，整流变压器通过铁芯和线圈的电磁感应作用，利用变压比和整流器的控制，将交流电转换为直流电，实现了电能的有效利用。
它在工业生产和电力系统中有着广泛的应用，为电力传输和电子设备提供了稳定可靠的电源。
整流变压器的原理和工作机制，对于电气工程师和电子技术人员来说，是非常重要的基础知识，对于深入理解电力系统和电子设备的工作原理具有重要意义。
整流变压器原理 -回复
整流变压器原理-回复
整流变压器是一种变压器储能器，其原理是利用变压器的储能作用，将交流电源输入，经过变压器的转换，输出经过整流器的直流电源。
具体工作原理如下：
1. 交流电源输入
整流变压器的输入端连接交流电源，电路中包含两个相邻的大电容C1和C2，其中C1用于滤波，C2则用于降低输入电压波动。
2. 转换
输入的交流电压经过整流变压器，被变压器的初级线圈（也就是输入端）变成一定的交流电压，将其输出给变压器的中心引线（也就是中性线）。
3. 储能
在中心引线两侧分别接上两个全波整流管（也叫二极管），这样，每个半周期交流信号都可以在其中一个二极管导通时传输到负载侧，而在另一个二极管断开的时候，电流得以储存，并被储存在变压器的副级线圈中。
4. 输出
如果需要得到稳定的直流电压，则可向电路中添加一个电压稳定器。
整流变压器的输出端接上输出电容器，可以去除输出电压中的剩余交流信号，从而获得稳定的直流输出电压。
总之，整流变压器是一种储能型变压器，用于将交流电源转换为稳定的直流电源，常用于工业生产、电子设备等领域。
电工基础：整流电路
解：(1)负载电流
每个二极管通过的平均电流 变压器副边电压的有效值为
U UO 110 V 122 V 0.9 0.9
IO
UO RL
110 80
A 1.4 A
ID
1 2
IO
0.7
A
考虑到变压器二次绕组及管子上的压降，变压器 二次电压大约要高10%，即1221.1V=134V。于是
UDRM 2 134 V 189 V
整流电路
下图是半导体直流电源的原理方框图，它表示把 交流电变换为直流电的过程。
变压
整流
滤波
稳压
ቤተ መጻሕፍቲ ባይዱ
交流 电源
负载
u
u
u
u
u
O
tO
tO
tO
tO
t
交流 电源
变压
整流
滤波
稳压 负载
u
u
u
u
u
O
tO
tO
tO
tO
t
图中各环节的功能如下： 1.整流变压器：将交流电源电压变换为符合整流需要 的电压。 2.整流电路：将交流电压变换为单向脉动电压。
由于二极管的正向压降很小，因此可认为 uO的波形和u的正半波是相同的。输出电压的平 均值为
u 2U
1
UO π 0
2U sint d(t)
2 2 U 0.9U
式中，U 是变压器二次交流电压 u 的有效值。
截止管所承受的最高反向电压为
UDRM 2U
0
uO 2U
0
iO
Im
0 uD
0
2 3 t
因此可选用2CZ55E晶体二极管，其最大整流电流为 1A，反向工作峰值电压为300V。
电力电子变压器的工作原理与应用
电力电子变压器的工作原理与应用一、引言电力电子变压器是一种重要的电力传输设备，具有广泛的应用领域。
本文将对电力电子变压器的工作原理和应用进行探讨。
二、电力电子变压器的工作原理电力电子变压器是将电力转换为不同电压和频率的设备。
它由脉宽调制（PWM）技术和高频变压技术组成。
过程如下：1. 输入侧整流：将交流电转换为直流电。
2. 脉宽调制（PWM）：通过控制开关的开关时间和开关频率，使得直流电流在开关管的开关下形成高频、高压的方波。
3. 高频变压：利用高频方波通过高频变压器，将电压升高或降低到目标电压。
4. 输出侧整流：将高频交流电转换为直流电。
5. 输出滤波：通过滤波电路将输出的直流电转换为稳定的电源。
三、电力电子变压器的应用电力电子变压器因其高效、可靠、灵活的特点，在许多领域有广泛的应用。
1. 电力传输与分配：电力电子变压器可以将输电线路中的交流电转换为直流电，从而降低能量损耗，提高能源利用率。
同时，通过调整变压器的参数，可以实现电力传输中不同电压、频率的要求。
2. 新能源系统：电力电子变压器在新能源系统中的应用日益重要。
例如，电力电子变压器可以将太阳能和风能的直流输出变换为适合电网的交流电。
3. 电力电子驱动系统：电力电子变压器在电力电子驱动系统中起到关键的作用。
例如，电力电子变压器可以将交流电转换为直流电，以驱动交流电机。
4. 电动车充电系统：电力电子变压器在电动车充电系统中的应用也非常广泛。
通过电力电子变压器，可以控制电动车的充电电流和电压，实现快速充电和安全充电。
5. 航空航天领域：电力电子变压器在航空航天领域中的应用也越来越重要。
例如，电力电子变压器可以将机载系统的不同电压和频率进行转换，以满足不同设备的需求。
四、结论电力电子变压器以其灵活性和高效能的特点，在电力传输、新能源系统、电力电子驱动系统、电动车充电系统以及航空航天领域等多个领域均有广泛应用。
通过深入理解电力电子变压器的工作原理，我们可以更好地应用和开发电力电子变压器的潜力，提高能源利用效率，推动可持续发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
整流变压器工作原理及特点介绍
整流变压器的原理
整流变压器和普通变压器的原理相同。
变压器是根据电磁感应原理制成的一种变换交流电压的设备。
变压器一般有初线和次级两个互相独立绕组，这两个绕组共用一个铁芯.变压器初级绕组接通交流电源，在绕组内流过交变电流产生磁势，于是在闭合铁芯中就有交变磁通。
初、次级绕组切割磁力线，在次级就能感应出相同频率的交流电。
变压器的初，次级绕组的匝数比等于电压比。
如一个变压器的初级绕组是440匝，次级是220匝。
初级输入电压为220V，在变压器的次就能得到110V的输出电压。
有的变压器可以有多个次级绕组和抽头，这样就可以获得多个输出电压了。
整流变压器的特点
与整流器组成整流设备以便从交流电源取得直流电能的变压器。
整流设备是现代工业企业最常用的直流电源，广泛用于直流输电、电力牵引、轧钢、电镀、电解等领域。
整流变压器的原边接交流电力系统，称网侧；副边接整流器，称阀侧。
整流变压器的结构原理和普通变压器相同，但因其负载整流器与一般负载不同而有以下特点：
(1)整流器各臂在一个周期内轮流导通，导通时间只占一个周期一部分，所以，流经整流臂的电流波形不是正弦波，而是接近于断续的矩形波；原、副绕组中的电流波形也均为非正弦波。
图中所示为三相桥式Y/Y接法时的电流波形。
用晶闸管整流时，滞后角越大，电流起伏的陡度也越大，电流中谐波成分也越多，这将使涡流损耗增大。
由于副绕组的导电时间只占一个周期的一部分，故整流变压器利用率降低。
与普通变压器相比，在相同条件下，整流变压器的体积和重量都较大。
(2)普通变压器原、副边功率相等(忽略损耗)，变压器的容量就是原绕组(或副绕组)的容量。
但对于整流变压器，其原、副绕组的功率有可能相等，也可能不等(当原、副边电流波
形不同时，例如半波整流)，故整流变压器的容量是原、副边视在功率的平均值，称为等值容量，即式中S1为原边视在功率，S2为副边视在功率。
(3)与普通变压器相比，整流变压器的耐受短路电动力的能力必须严格符合要求。
因此，如何使产品具有短路动稳定性，是设计、制造中的重要课题。
电化学工业----这是应用整流变最多的行业，电解有色金属化合物以制取铝、镁、铜及其它金属；电解食盐以制取氯碱；电解水以制取氢和氧。
牵引用直流电源----用于矿山或城市电力机车的直流电网。
由于阀侧接架空线，短路故障较多，直流负载变化辐度大，电机车经常起动，造成不同程度的短时过载。
为此这类变压器的温升限值和电流密度均取得较低。
阻抗比相应的电力变压器大30%左右。
传动用直流电源----主要用来为电力传动中的直流电机供电，如轧钢机的电枢和励磁。
直流输电用----这类整流变压器的电压一般在110kV以上，容量在数万千伏安。
需特别注意对地绝缘的交、直流叠加问题。
此外还有电镀用或电加工用直流电源，励磁用直流电源，充电用及静电除尘用直流电源等。
整流变压器的使用原因
应用整流变最多的化学行业中，大功率整流装置也是二次电压低，电流很大，因此很大，因此它们在很多方面与电炉变是类似的，即前所述的结构特征点，整流变压器也同样具备。
整流变压器最大的特点是二次电流不是正弦交流了，由于后续整流元件的单向导通特征，各相线不再同时，流有负载电流而是软流导电，单方向的脉动电流经滤波装置变为直流电，整流变压器的二次电压，电流不仅与容量连接组有关，如常用的三相桥式整流线路，双反量带平衡电抗器的整流线路，对于同样的直流输出电压、电流所需的整流变压器的二次电压和电
流却不相同，因此整流变压器的参数计算是以整流线路为前提的，一般参数计算都是从二次侧开始向一次侧推算的。
由于整流变绕组电流是非正弦的含有很多高次谐波，为了减小对电网的谐波污染，为了提高功率因数，必须提高整流设备的脉波数，这可以通过移相的方法来解决。
移相的目的是使整流变压器二次绕组的同名端线电压之间有一个相位移。
整流变压器的移相方法
最简单的移相方法就是二次侧采用量、角联结的两个绕组，可以使整流电炉的脉波数提高一倍。
对于大功率整流设备，需要脉波数也较多，脉波数为18、24、36等应用的日益增多，这就必须在整流变压器一次侧设置移相绕组来进行移相。
移相绕组与主绕组联结方式有三种，即曲折线、六边形和延边三角形。
用于电化学行业的整流变压器的调压范围比电炉变压器要大的多，对于化工食盐电解，调压范围通常是55%--105%，对于铝电解来说，调压范围通常是5%--105%。
常用的调压方式如电炉变压器一样有变磁通调压，串联变压器调压和自耦调压器调压。
另外，由于整流元件的特性，可以在整流电炉的阀侧直接控制硅整流元件导通的相位角度，可以平滑的调整整流电压的平均值，这种调压方式称为相控调压。
实现相控调压，一是采用晶阀管，二是采用自饱和电抗器，自饱和电抗器基本上是由一个铁心和两个绕组组成的，一个是工作绕组，它串联联结在整流变压器二次绕组与整流器之间，流过负载电流；另一个是直流控制绕组，是由另外的直流电源提供直流电流，其主要原理就是利用铁磁材料的非线性变化，使工作绕组电抗值有很大的变化。
调节直流控制电流，即可调节相控角α，从而调节整流电压平均值。
