电脑检测卡的使用分解
诊断卡使用方法一、用户必读;二、智能型笔记本电脑诊断卡使用方法;三、智能型四位诊断卡使用方法;四、智能型并口诊断卡L50使用方法.一、用户必读:⑴. 诊断卡也叫PC Analyzer或POST （Power On Self Test )卡，其工作原理是利用主板中BIOS 内部自检程序的检测结果，通过代码一一显示出来，结合本书的代码含义速查表就能很快地知道电脑故障所在。
尤其在ＰＣ机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，使您事半功倍。
BIOS 在每次开机时，对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组件进行严格测试，并分析系统配置，对已配置的基本Ｉ／Ｏ设置进行初始化，一切正常后，再引导操作系统。
其显著特点是以是否出现光标为分界线，先对关键性部件进行测试。
关键性部件发生故障强制机器转入停机，显示器无光标，则屏幕无任何反应。
然后，对非关键性部件进行测试，如有故障机器也继续运行，同时显示器显示出错信息,当机器出现故障，尤其是出现关键性故障，屏幕上无显示时，将本卡插入扩弃槽内。
根据卡上显示的代码，表示的故障原因和部位，就可清楚地知道故障所在。
⑵. 注意分辨“故障代码”与“起始码；起始码是无意义的,只有故障代码才能准确指出故障所在。
⑶. 故障代码含义速查表是按代码值从小到大排序，卡中出码顺序由主板BIOS 确定。
⑷. 未定义的代码表中未能列出。
⑸对于不同BIOS （常用的AMI 、Award 、Phoenix ）同一代码所代表的意义不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS, 您可查阅您的电脑使用手册，或从主板上的BIOS 芯片上直接查看，也可以在启动的屏幕中直接看到。
⑹.有少数主板的PCI 槽只有一部分代码出现，但ISA 槽则有完整自检代码输出。
且目前已发现有极个别原装机主板的ISA 槽无代码输出，而PCI 槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。
另外，同一块主板的不同PCI 槽，有的槽有完整代码送出，如DELL810 主板只有靠近CPU 的一个PCI槽有完整代码显示，一直变化到“ 00 ”或“ FF ”，而其它PCI 槽走到“ 38 ”后则不继续变化。
⑺. 复位信号所需时间ISA 与PCI 不一定同步，故有可能ISA 开始出代码，但PCI 的复位灯还未熄，故PCI 代码停在起始代码上。
⑻. 由于主板品种和结构的多样性及BIOS POST 代码不断更新，令紧接在代码后面的查找故障部件和范围的准确性受到影响，故《代码含义速查表》中说明的故障部件和范围只能作为参考。
⑼. 根据经验：两位代码的卡用在P Ⅱ300 以下的主板中可信，而用在P Ⅱ300 以上的板中会死机、不走码或出假码，故建议您购买PI0050A智能型四位代码诊断卡，该卡到目前为止，还没有收到过用户的不良反映。
⑽十六进制字符表：⑾指示灯功能速查表：PCI&ISA诊断卡信号灯说明：当插在PCI总线槽上时，电源指示灯组为：12V,-12V,3V3,5V；信号指示灯组为：IRDY,FRAME,CLK,RST,RUN当插在ISA总线槽上时，电源指示灯组为：12V,-12V,-5V,5V；信号指示灯组为：BIOS,OSC,CLK,RST,RUN。
灯名信号名称说明RUN 主板运行若主板能运行指令,此灯会闪亮,若主板没有运行则不亮。
CLK 总线时钟不论台式电脑的ISA 、PCI 或笔记本电脑的MinPCI 只要一块空板（无CPU 等）接通电源就应常亮,否则CLK 信号坏。
BIOS 基本输入输出当诊断卡插在ISA总线槽上时，主板运行时对BIOS 有读操作时就闪亮。
(注意：PI0050A-S,PI0050A-SD被插在ISA总线上时，BIOS灯常亮，对BIOS 有读操作时，灯才熄灭。
它的定义与两位诊断卡和PI0050的BIOS信号灯定义相反)IRDY 主设备准备好当诊断卡插在PCI总线槽上时，有IRDY信号时才闪亮，否则不亮。
OSC 振荡是ISA 槽的主振信号,空板通电则应常亮, 否则主板的晶体振荡电路不工作,而无OSC 信号。
FRAME 帧周期PCI 槽或MiniPCI 槽有循环帧信号时灯才闪亮,RST 复位RESET 开机或按了RESET 开关后亮半秒钟熄灭属正常，若不灭常因主板上的复位插针错接到加速开关或错接了短路，或复位电路坏。
12V 电源空板上电即应常亮，否则无此电压或主板有短路。
-12V 电源同上。
5V 电源同上。
（L50 采用高级变色灯。
当只接入USB 口或主机电源插头之一后，灯亮的时候表示主机电源已开。
当此灯变色即表示L50 是带电插入并口中的。
）-5V 电源同上（只有ISA 槽才有此电压）。
3V3 电源这是台式电脑的PCI 和笔记本的MiniPCI 槽特有的3.3V 电压, 空板上电即应常亮, 有些主板的PCI 槽无3V3 电压, 则不亮.二、智能型笔记本诊断卡使用方法⑴智能型笔记本诊断卡的安装，如图：⑵智能型笔记本诊断卡使用方法流程图：⑶智能型笔记本诊断卡M04 A数码管显示定义：智能型笔记本诊断卡M04 显示四位代码，前两位（即千位和百位）为被测计算机的检测故障代码；后两位（十位和个位）根据不同的操作，显示的代码意义不同。
当故障检测时，十位和个位显示的是千百位上故障代码的前一码；当使用代码翻查功能时，十位和个位显示的是千百位上故障代码的个数记数（M04卡总共能记忆48个代码，记数的序数号为00至47）。
⑷智能型笔记本诊断卡M04A功能开关操作说明流程图：⑸智能型笔记本诊断卡M04A文字符号含义表:文字符号说明进入方法０－－－①开机自动进入②慢按功能操作开关第6次时，又循环返回。
显示“0－－－”主菜单第0种功能提示符，为了不耽误故障代码的显故"0---"显示时间短(不易看见),即很快进入主板故障诊断功能。
１－－－慢按功能操作开关第１次，显示“１－－－”主菜单第一种功能提示符，显示约半秒钟后进入代码查阅功能。
２－－－慢按功能操作开关第２次，显示“２－－－”主菜单第二种功能提示符，显示约半秒钟后将总线速度参考值显示出来,值越大速度越快。
３－－－慢按功能操作开关第３次，显示“３－－－”主菜单第三种功能提示符，显示约半秒钟后将本卡的版本号“5004”显示出来。
４－－－慢按功能操作开关第４次，显示“４－－－”主菜单第四种功能提示符，显示约半秒钟后开始自检并显示“0000” 、“1111”...至“FFFF”５－－－慢按功能操作开关第５次，显示“５－－－”主菜单第五种功能提示符，显示0.1秒(不易看见)即开始自检，只要四位都有显示,不论显示何笔画则诊断卡自检全部通过,因自检内容增加很多,故许多符号是特殊的,用户不必管它。
－P C I诊断卡确认为被插到MiniPCI槽，并等待您按开关进行代码“向后”翻查。
－－－Ｐ现在是向后查代码状态，显示约半秒后将十六进制的故障代码显示在千百位，将代码个数显示在十个位。
Ｐ－－－现在是向前查代码状态，显示约半秒后将十六进制的故障代码显示在千百位，将代码个数显示在十个位。
－E n d表示当前处在向后翻查代码功能，且已经查到了最后一个（第47个）；按一次“长键”可退出本功能并切换为向前查代码方式，并显示“Ｐ－－－”，半秒后将47个代码显示在千百位处，将代个数“47”显示在十个位处；若连续按2次“长键”则退出代码翻查功能，进入主菜单的第二功能并显示“２－－－”，半秒后显示十进制速度参考值。
E n d－表示当前处在代码向前翻查功能，且已经查到了最前面的一个（第0个）；此时若按一次“长键”可退出本功能并切换到向后查代码方式，并显示“－－－Ｐ”，半秒后将第0个代码显示在千百位处，将代码个“00”显示在十个位处；若连续按2次“长键”则退出代码翻查功能，进入主菜单的第二功能并显示“２－－－”，半秒后显示十进制速度参考值。
笔记本电脑MiniPCI总线测速功能说明在一块新的笔记本电脑上，使用其功能，可以方便的测试笔记本电脑的MiniPCI 总线速度，即测即知；使用其功能，可以在购买笔记本电脑时，起到参考作用；也可使用其功能，将总线速度快的笔记本电脑卖出好价钱。
将智能型笔记本诊断卡插到笔记本电脑的MiniPCI插槽上，按功能操作开关2次，显示“2－－－”显示总线速度十进制参考值，值越大速度越快。
三、智能型四位诊断卡使用方法:⑴智能型四位诊断卡的安装，如图：主板上PCI槽的第一脚（B1）和ISA槽的第一脚在这里（A1）的位置如下图：⑵智能型诊断卡PI0050A使用方法流程图：⑶智能型诊断卡PI0050A数码管显示定义：智能型诊断卡PI0050A 显示四位代码，前两位（即千位和百位）为被测计算机的检测故障代码；后两位（十位和个位）根据不同的操作，显示的代码意义不同。
当故障检测时，十位和个位显示的是千百位上故障代码的前一码；当使用代码翻查功能时，十位和个位显示的是千百位上故障代码的个数记数（PI0050卡总共能记忆48个代码，记数的序数号为00至47）。
⑷智能型诊断卡PI0050Ａ功能开关操作说明流程图：⑸智能型诊断卡PI0050A文字符号含义表:文字符号说明进入方法－－－①开机自动进入②慢按功能操作开关第6次时，又循环返回。
显示“0－－－”主菜单第0种功能提示符，为了不耽误故障代码的显示故"0---"显示时间短(不易看见),即很快进入主板故障诊断功能。
１－－－慢按功能操作开关第１次，显示“１－－－”主菜单第一种功能提示符，显示约半秒钟后进入代码查阅功能。
２－－－慢按功能操作开关第２次，显示“２－－－”主菜单第二种功能提示符，显示约半秒钟后将总线速度参考值显示出来,值越大速度越快。
３－－－慢按功能操作开关第３次，显示“３－－－”主菜单第三种功能提示符，显示约半秒钟后将本卡的版本号“5004”显示出来。
４－－－慢按功能操作开关第４次，显示“４－－－”主菜单第四种功能提示符，显示约半秒钟后开始自检并显示“0000” 、“1111”...至“FFFF”５－－－慢按功能操作开关第５次，显示“５－－－”主菜单第五种功能提示符，显示0.1秒(不易看见)即开始自检，只要四位都有显示,不论显示何笔画则诊断卡自检全部通过,因自检内容增加很多,故许多符号是特殊的,用户不必管它。
－P C I诊断卡确认为被插到PCI槽，并等待您按开关进行代码“向后”翻查。
－I S A诊断卡确认为被插到ISA槽，并等待您按开关进行代码“向后”翻查。
－－－Ｐ现在是向后查代码状态，显示约半秒后将十六进制的故障代码显示在千百位，将代码个数显示在十个位。
Ｐ－－－现在是向前查代码状态，显示约半秒后将十六进制的故障代码显示在千百位，将代码个数显示在十个位。
奇偶校验检错读卡机RTL实现

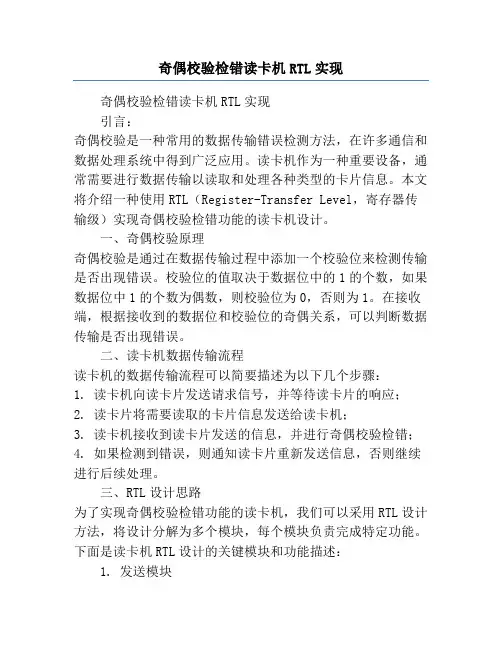

奇偶校验检错读卡机RTL实现奇偶校验检错读卡机RTL实现引言：奇偶校验是一种常用的数据传输错误检测方法，在许多通信和数据处理系统中得到广泛应用。
读卡机作为一种重要设备，通常需要进行数据传输以读取和处理各种类型的卡片信息。
本文将介绍一种使用RTL（Register-Transfer Level，寄存器传输级）实现奇偶校验检错功能的读卡机设计。
一、奇偶校验原理奇偶校验是通过在数据传输过程中添加一个校验位来检测传输是否出现错误。
校验位的值取决于数据位中的1的个数，如果数据位中1的个数为偶数，则校验位为0，否则为1。
在接收端，根据接收到的数据位和校验位的奇偶关系，可以判断数据传输是否出现错误。
二、读卡机数据传输流程读卡机的数据传输流程可以简要描述为以下几个步骤：1. 读卡机向读卡片发送请求信号，并等待读卡片的响应；2. 读卡片将需要读取的卡片信息发送给读卡机；3. 读卡机接收到读卡片发送的信息，并进行奇偶校验检错；4. 如果检测到错误，则通知读卡片重新发送信息，否则继续进行后续处理。
三、RTL设计思路为了实现奇偶校验检错功能的读卡机，我们可以采用RTL设计方法，将设计分解为多个模块，每个模块负责完成特定功能。
下面是读卡机RTL设计的关键模块和功能描述：1. 发送模块发送模块负责发送请求信号给读卡片，并等待读卡片的响应。
2. 接收模块接收模块负责接收读卡片发送的信息，并将接收到的数据位和校验位按照一定规则传输给检错模块。
3. 检错模块检错模块负责进行奇偶校验检错，判断读卡片发送的信息是否存在错误。
4. 错误处理模块错误处理模块负责根据检错模块的输出结果，决定是否通知读卡片重新发送信息。
四、RTL设计具体实现在使用RTL进行设计时，我们需要使用硬件描述语言（HDL）来描述每个模块的功能和数据传输方式。
在这里，我们选用Verilog HDL来实现读卡机的RTL设计。
以下是设计的关键代码片段：// 发送模块module send_module(input wire request_signal,input wire card_response);// 实现发送逻辑// ...endmodule// 接收模块module receive_module(output reg data_bit,output reg parity_bit,input wire received_data);// 实现接收逻辑// ...endmodule// 检错模块module check_module(input wire data_bit,input wire parity_bit,output reg error_flag);// 实现奇偶校验检错逻辑// ...endmodule// 错误处理模块module error_handling_module(input wire error_flag,input wire card_response);// 实现错误处理逻辑// ...endmodule五、总结本文介绍了一种使用RTL实现奇偶校验检错功能的读卡机设计。
WAT工艺参数测试分解
可以使用控制界面上的“Change Fields”来调节显微镜是低倍还是高倍的；使用“Change Lighting”来调节图形的明暗场；使用Light Up和Light Down来调节可视区的光亮度，使用Automatic Light Adjustment来自动调节视区的光亮度；INDEX：步长（STEP）按Block的X，Y值移动；JOG：步长（STEP）按最小值（1um）移动；SCAN：步长（STEP）按中间值（如100um）移动；Cont Mode可设定步长是否为连续的方式移动。使用Z Pos下方的“↓”箭头调节图象的焦距，到能看到针尖的大致图象时按控制面板上的“Auto Focus”按钮，直至图像窗口出现清晰的针尖图像。使用各方向箭头将十字对位标记移到第一个定位针尖的中心后按OK，接着继续按界面提示设置第2，3，4个定位针尖位置（最多可设置4个）。之后台盘显微镜自动转为高倍状态，视窗上陆续出现刚才定位的4个针尖高倍图像，将十字对位标记依次对到这些高倍定位针尖中心点按OK。
3.2.5主要操作流程
当p8选完之后按操作界面上的开始按钮即开始测试此时操作者开始将测试相关的信息输入测试窗口主要信息有测试项，测试名，片子的的批号，以及工艺。当输入片号时一定要检查片号输入是否正确若输入有误将会带来不可预见的的损失。轻则产品结构异常重则整批全部报废。则将给公司以及个人带来巨大损失。所以输入片号时一定要细心认真。测试操作如表1）所示。
图1MOS击穿电压图
（1）饱和电压：以硅二极管为例，它的饱和电压就大概在0.7V左右，当二极管两端加上顺向电压时(可以用电源供应器串接一个电阻)，就会产生电流，在二极管的两端就会有电压差，当这个电流由小变大时，电压差也会逐渐变大，但大到接近饱和电压以后，电压差就不再明显的随电流上升而上升，这时，这个电压差就是二极管的饱和电压。
主板诊断卡使用说明
主板诊断卡使用说明主板诊断卡是一种可以帮助用户检测和诊断电脑主板问题的硬件工具。
它通过插入到主板的PCI或ISA插槽上，可以提供关于主板各种硬件设备和接口的测试和诊断结果。
本文将介绍主板诊断卡的使用说明，帮助用户正确、有效地使用该诊断工具。
一、主板诊断卡的分类和常见功能主板诊断卡按照不同的功能和测试能力，可以分为基本型和高级型两种。
基本型主要用于检测主板上各个硬件设备的工作状态，例如CPU、内存、显卡等；高级型除了基本功能外，还可以进行更深入的系统和接口测试，例如USB、PCI总线等。
不同的主板诊断卡根据接口的不同，可以支持不同的主板类型。
用户在购买主板诊断卡时，需要确认其是否支持自己的主板型号和插槽类型。
二、主板诊断卡的安装和连接方式1.打开计算机主机箱，找到适当的PCI或ISA插槽，并将主板诊断卡轻轻地插入到插槽内。
注意插入时的方向和位置，确保卡片插入稳固。
2.关闭计算机主机箱，并连接上电源线和显示器线。
3.启动计算机，在开机自检阶段按照诊断卡的说明进行设置和操作。
三、主板诊断卡的基本操作1.开机自检阶段，在屏幕上会显示诊断卡的基本信息。
此时可以根据提示按下指定的按钮进入诊断模式。
2.进入诊断模式后，显示屏会显示出不同的菜单选项。
用户可以根据需要选择相应的功能，例如进行CPU、内存、显卡测试等。
3.选择好需要测试的项目后，按下确认按钮，主板诊断卡会自动开始测试。
测试完成后，结果会显示在屏幕上，用户可以根据结果判断是否存在问题。
4.如果存在问题，主板诊断卡还可以提供详细的错误代码和相关信息，帮助用户更准确地定位问题所在。
用户可以将这些代码和信息记录下来，方便之后的故障排除。
四、主板诊断卡的注意事项和常见故障排除1.在操作主板诊断卡之前，建议先阅读诊断卡的使用手册，了解各个功能的操作方法和注意事项。
2.如果在使用过程中遇到问题，首先检查插卡是否插紧，并检查连接线是否正常。
3.如果显示屏无法正常显示或者显示内容混乱，可以尝试重新插拔主板诊断卡并重启电脑。
post卡使用教程.wps

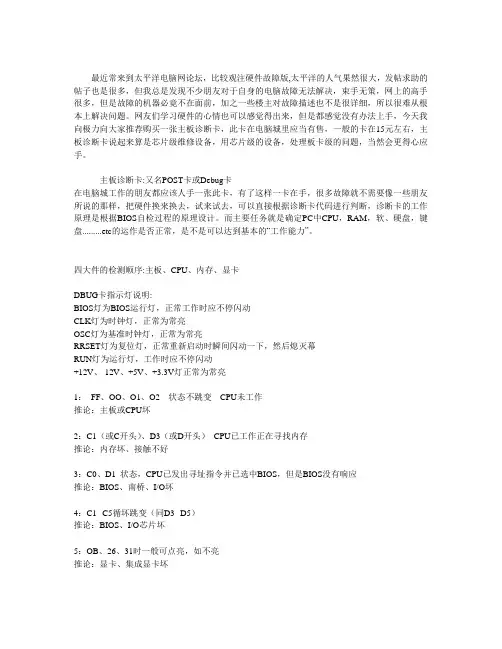

最近常来到太平洋电脑网论坛，比较观注硬件故障版,太平洋的人气果然很大，发帖求助的帖子也是很多，但我总是发现不少朋友对于自身的电脑故障无法解决，束手无策，网上的高手很多，但是故障的机器必竟不在面前，加之一些楼主对故障描述也不是很详细，所以很难从根本上解决问题。
