2014.6-8电工故障总结表

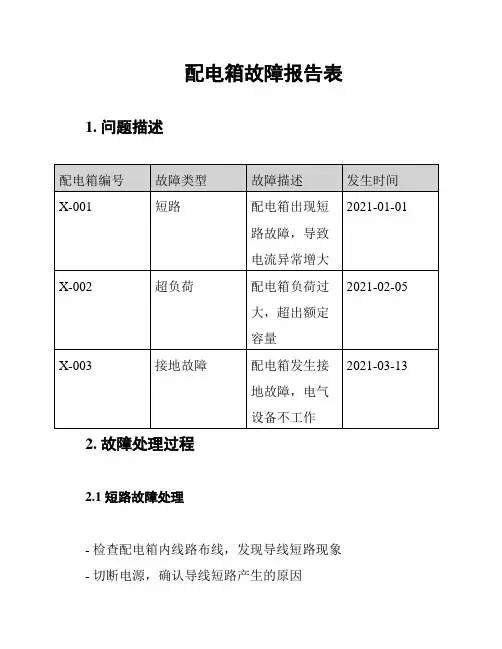

配电箱故障报告表
配电箱故障报告表1. 问题描述
2. 故障处理过程
2.1 短路故障处理
- 检查配电箱内线路布线，发现导线短路现象- 切断电源，确认导线短路产生的原因
- 拆除短路导线，更换新的导线，并保证连接牢固
- 恢复电源供应并测试
2.2 超负荷处理
- 检查配电箱内的负载情况，确定超负荷可能的原因- 对超负荷发生的线路进行升级，增加额定容量
- 检查配电箱内的保护装置，确保能及时切断电源
- 恢复电源供应并测试
2.3 接地故障处理
- 检查配电箱的接地电线连接情况，确认存在接地问题- 清理接地电线周围的杂物，保证良好接触
- 检查接地电线的绝缘情况，修复或更换损坏的绝缘件- 恢复电源供应并测试
3. 故障解决效果
- 短路故障：经过处理，配电箱的短路问题得到了彻底解决，电流恢复正常。
- 超负荷：通过升级负载线路和保护装置，成功解决配电箱的超负荷问题。
- 接地故障：清理接地电线周围的杂物和修复绝缘问题后，配电箱的接地故障得到了修复。
4. 故障预防措施
- 定期检查配电箱内线路的连接情况，确保线路连接牢固。
- 对配电箱进行定期维护，检查防护装置和保护装置是否正常运行。
- 注意负荷的使用情况，不要超过配电箱的额定容量。
- 定期巡检接地电线的连接情况，确保接地良好。
以上是配电箱故障报告表，对于配电箱的故障问题进行了详细描述，并提供了相应的解决措施和预防措施，以确保配电箱的正常工作和安全运行。
在工作中，我们应该积极检查配电箱，及时处理故障，预防故障的发生。
电气设备故障名称及其临界电流表
电气设备故障名称及其临界电流表
1. 电气设备故障名称
下面是常见的电气设备故障名称：
1. 短路故障
2. 过载故障
3. 接地故障
4. 绝缘损坏故障
5. 过压故障
6. 电弧故障
7. 电感电流峰值故障
2. 临界电流表
在下表中，列出了各种电气设备故障的名称及其相应的临界电流值。
请注意，以上的临界电流值仅供参考。
具体的电气设备故障以及其临界电流值可能因设备类型和规格而有所不同。
因此，在实际操作中，建议查阅相关的电气设备文档和标准，以确保提供准确的临界电流值。
以上是电气设备故障名称及其临界电流表的内容。
希望本文档能对您有所帮助！。

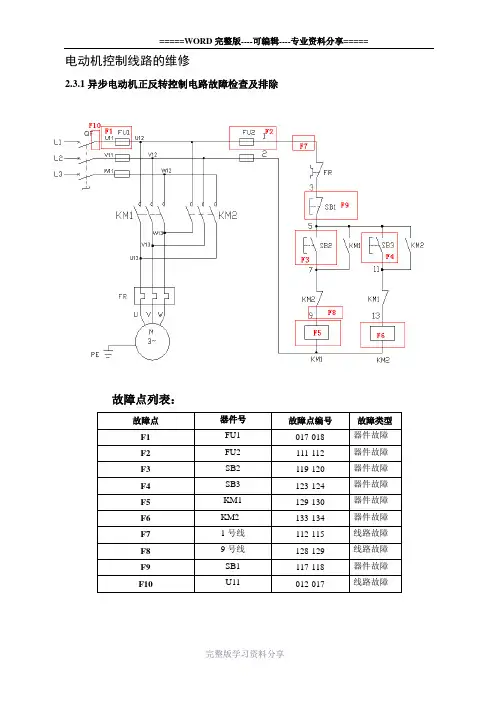

维修电工五级排故图纸带故障点
电动机控制线路的维修2.3.1异步电动机正反转控制电路故障检查及排除故障点列表：故障点器件号故障点编号故障类型F1 FU1 017-018 器件故障F2 FU2 111-112 器件故障F3 SB2 119-120 器件故障F4 SB3 123-124 器件故障F5 KM1 129-130 器件故障F6 KM2 133-134 器件故障F7 1号线112-115 线路故障F8 9号线128-129 线路故障F9 SB1 117-118 器件故障F10 U11 012-017 线路故障2.3.2 异步电动机星－三角减压起动控制电路故障分析与排除故障点列表：故障点器件号故障点编号故障类型F1 FU1 021-022 器件故障F2 FU2 111-112 器件故障F3 SB2 117-118 器件故障F4 SB1 119-120 器件故障F5 KM2 131-132 器件故障F6 KM1 133-134 器件故障F7 KM3 135-136 器件故障F8 1号线112-115 线路故障F9 7号线120-123 线路故障F10 13号线122-126 线路故障2.3.3 异步电动机延时起动、延时停止控制电路故障分析与排除故障点列表：故障点器件号故障点编号故障类型F1 FU1 021-022 器件故障F2 FU2 111-112 器件故障F3 SB1 117-118 器件故障F4 SB2 137-138 器件故障F5 KA 139-140 器件故障F6 KM 143-144 器件故障F7 7号线132-133 线路故障F8 U13 023-029 线路故障F9 15号线142-143 线路故障F10 1号线114-115 线路故障2.3.4 异步电动机连续运行与点动控制电路故障分析与排除故障点列表：故障点器件号故障点编号故障类型F1 FU1 021-022 器件故障F2 FU2 113-114 器件故障F3 SB1 117-118 器件故障F4 SB2 119-120 器件故障F5 SB3 123-124 器件故障F6 KA 127-128 器件故障F7 KM 129-130 器件故障F8 1号线112-115 线路故障F9 U11 012-017 线路故障F10 U13 024-029 线路故障2.3.5 带抱闸制动的异步电动机二地控制电路故障分析与排除故障点列表故障点器件号故障点编号故障类型F1 FU1 021-022 器件故障F2 FU2 111-112 器件故障F3 SB1 117-118 器件故障F4 SB2 119-120 器件故障F5 SB3 121-122 器件故障。

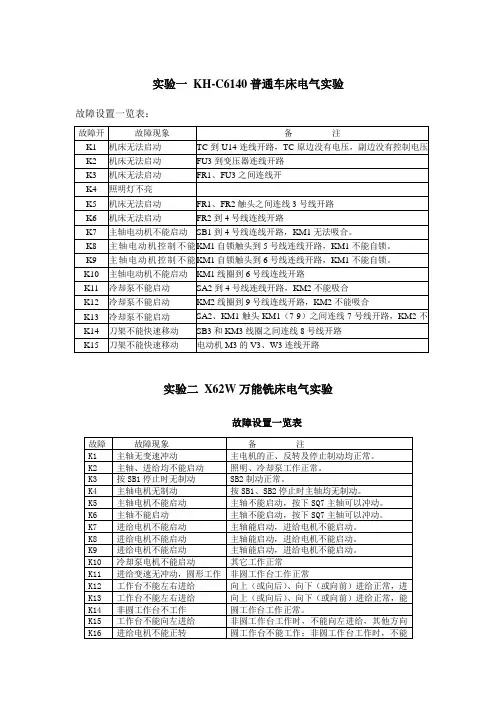

电气控制系统故障一览表
K26
只能一地快进操作
进给电机启动后，按SB5能快进，按SB6不能快进。
K27
不能快进
进给电机启动后，不能快进。
K28
电磁阀不动作
进给电机启动后，按下SB5（或SB6），KM5吸合，电磁阀YA不动作。
K29
进给电机不转
进给操作时，KM3或KM4能动作，但进给电机不转。
主轴无变速冲动
主电机的正、反转及停止制动均正常。
K2
主轴、进给均不能启动
照明、冷却泵工作正常。
K3
按SB1停止时无制动
SB2制动正常。
K4
Hale Waihona Puke 主轴电机无制动按SB1、SB2停止时主轴均无制动。
K5
主轴电机不能启动
主轴不能启动，按下SQ7主轴可以冲动。
K6
主轴不能启动
主轴不能启动，按下SQ7主轴可以冲动。
K13
工作台不能左右进给
向上（或向后）、向下（或向前）进给正常，能进行进给变速冲动。
K14
非圆工作台不工作
圆工作台工作正常。
K15
工作台不能向左进给
非圆工作台工作时，不能向左进给，其他方向进给正常。
K16
进给电机不能正转
圆工作台不能工作；非圆工作台工作时，不能向左、向上或向后进给。
K17
工作台不能向上或向后进给
非圆工作台工作时，不能向上或向后进给，其他方向进给正常
K18
圆形工作台不能工作
非圆工作台工作正常，能进给冲动。
K19
圆形工作台不能工作
非圆工作台工作正常，能进给冲动。
K20
工作台不能向右进给
电气常见的电气故障及处理（内容有点多，但是很全很细）
电气常见的电气故障及处理（内容有点多，但是很全很细）(1).电动机不起动1.电源未接通：检查开关、控制保险，各对触点及电动机引出线头。
2.绕组断路：将断路部位加热到绝缘等级所允许的温度.使漆软化，然后将断线挑起，用同规格线将断掉部分补焊后，包好绝缘，再经涂漆，烘干处理。
3.绕组接地或相间、匝间短路：处理办法同上，只是将接地或短路部位垫好绝缘，然后涂漆烘干。
4.绕组接线错误：核对接线图，将端部加热后重新按正确接法接好（包括绑扎、绝缘处理及涂漆）5.开关跳闸或熔断器熔体烧断：查出原因，排除故障、按电动机规格配新熔体。
6.绕线转子电动机启动误操作：检查集电环短路装置及起动变阻器位置，启动时应先串接变阻器，启动完成后再接短路装置。
7.过电流继电器整定值太小：适当调高。
8.控制设备接线错误：校正接线。
(2).电动机接入电源后，断路器跳闸或熔断器熔丝被烧断1. 单相启动：检查电源线，电动机引出线，熔断器，开关触点，找出断线或假接故障后进行修复。
2.定、转子绕组接地或短路：纠正错误。
3.电机负载过大或被卡住：将负载调至额定值，并排除被拖动机构故障。
4.熔体额定电流过小：熔体对电动机过载不起保护作用，一般应按下式选择熔体，熔体额定电流＝堵转电流/2～3即可。
5.绕线转子电动机所接的起动电阻太小或被短路：消除短路故障或增大起动电阻。
6.电源到电机之间的连接电缆线短路：检查短路点后进行修复。
(3)电动机通电后，电机不起动，嗡嗡响1. 改极重绕后槽配合选择不当：选择合理绕组形式和绕组节距；适当车小转子直径；重新计算绕组参数。
2. 定、转子绕组短路：查明断路点进行修复；检查绕线转子电刷与集电环接触状态，检查启动电阻是否断路或电阻过大。
3. 绕组引出线始末短接错或绕组内部接反：在定子绕组中通入直流，检查绕组极性(用指南针）判定绕组首末端是否正确。
4.电动机负载过大或被卡住：检查设备，排除故障。
5.电源未能全部接通：更换熔断的熔体；紧固接线柱松动的螺钉；用万用表检查电源线断线或假接故障，然后修复。
电工维修过程中常见故障以及解决方法
电工维修过程中常见故障以及解决方法1、电压断路器故障触头过热，可闻到配电控制柜有味道，经过检查是动触头没有完全插入静触头，触点压力不够，导致开关容量下降，引起触头过热。
此时要调整操作机构，使动触头完全插入静触头。
通电时闪弧爆响，经检查是负载长期过重，触头松动接触不良所引起的。
检修此故障一定要注意安全，严防电弧对人和设备的危害。
检修完负载和触头后，先空载通电正常后，才能带负载检查运行情况，直至正常。
此故障一定要注意用器设备的日常维护工作，以免造成不必要的危害。
2、接触器的故障触点断相，由于某相触点接触不好或者接线端子上螺钉松动，使电动机缺相运行，此时电动机虽能转动，但发出嗡嗡声。
应立即停车检修。
触点熔焊，接“停止”按钮，电动机不停转，并且有可能发出嗡嗡声。
此类故障是二相或三相触点由于过载电流大而引起熔焊现象，应立即断电，检查负载后更换接触器。
通电衔铁不吸合。
如果经检查通电无振动和噪声，则说明衔铁运动部分沿有卡住，只是线圈断路的故障。
可拆下线圈按原数据重新绕绕制后浸漆烘干。
3、热继电器故障热功当量元件烧断，若电动机不能启动或启动时有嗡嗡声，可能是热继电器的热元件中的熔断丝烧断。
此类故障的原因是热继电器的动作频率太高，或负级侧发生过载。
排除故障后，更换合适的热继电器、注意后重新调整整定值。
热继电器“误”动作。
这种故障原因一般有以下几种：整定值偏小，以致未过载就动作；电动机启动时间过长，使热继电器在启动过程中动作；操作频率过高，使热元件经常受到冲击。
重新调整整定值或更换适合的热继电器解决。
热继电器“不”动作。
这种故障通常是电流整定值偏大，以致过载很久仍不动作，应根据负载工作电流调整整定电流。
热继电器使用日久，应该定期校验它的动作可靠性。
当热继电器动作脱扣时，应待双金属片冷却后再复位。
按复位按钮用力不可过猛，否则会损坏操作机构。
常用电压电器的故障检修及其要领凡有触点动作的电压电器主要由触点系统、电磁系统、灭孤装置三部分组成。
最全电工最常见电路符号以及电工最常见电路故障
最全电工最常见电路符号以及电工最常见电路故障有想学电工方面的知识，必看下面为大家介绍的最全电工最常见电路符号以及电工最常见电路故障，希望能够帮助到你。
一、电工最常见电路符号电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线,电缆,母线 W直流母线 WB插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS 预告音响小母线 WPS 电压小母线 WV事故照明小母线 WELM 避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关,辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW 鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPA,YA电动执行器 YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器 EV电加热器加热元件 EE感应线圈,电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器,变阻器 R热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池,热电传感器 B压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1,BK液位测量传感器 BL温度测量传感器 BH,BM二、电工最常见电路故障在生活中我们离不开电，电路如果出现了故障可是相当麻烦的。
低压排故(24个故障点分析)
4、 星 三 角
4、 星 三 角
3
4
5 注 意 事 项 1 2 3 4
按下启动按钮电动机能转，时间继电器指示灯不亮，KM4接触器线圈不能 吸合。如果是主控制回路、主一次回路出现问题，则电机不转，与现实 按下启动按钮电动机能转，时间继 KT1线圈V629线路 不符；如果KM2线圈到SB3开关电路出现问题，则电机不转，与现实不 电器指示灯不亮，KM4接触器线圈不 断路 符；如时间继电器线圈电路断路，则时间继电器指示灯不亮，KM4接触器 能吸合 不能吸合，电动机在星形状态下运行。估计可能是时间继电器回路断路 。 按下启动按钮电机能转，时间继电 KM4的自锁触头与 按下启动按钮电机能转，KM3、KM4重复转换，电机有异响。估计控制回 器指示灯亮，KM3、KM4重复转换， 线路断路 路的自锁回路断路。 电机有异响。 按下启动按钮电机能转，时间继电 KM4主触头与电路 按下启动按钮电机能转，时间继电器指示灯亮，KM4线圈不能吸合，电机 器指示灯亮，KM4线圈不能吸合，电 断路 有异响。估计是主电路星形、三角形转换回路断线。 机有异响。 检查时应穿工作服、绝缘鞋，戴安全帽。 检查前应首先检查柜壳接地良好。 检查时应切除电源，不得带电测量 检查时应注意身体不得触及设备带电部分。
故障分析 1、主电路正常2、切换电压切换开关：Uvw指示正常，Uwu、Uuv无指示。 估计到电压指示切换开关间三相线路中U相一路断路。 同上，换字母 主电路正常，但电压表无指示。估计是到电压指示开关的线路两相或三 相断路，或开关到电压表的接线脱落断开。 主电路正常，所有灯都正常，但单相电度表不转。估计是电能表故障。 所有的灯均不亮，估计主电源线断路。 同上 同上 主电路正常，日光灯、节能灯正常，白炽灯双控开关无论打到那一边白 炽灯都不亮，估计白炽灯到开关的连线断路。 主电路正常，日光灯、节能灯正常，白炽灯双控开关不能正常双控，变 成单控，估计双联开关SA2-SA3之间的连线断线 同上，换字母 电度表能转，白炽灯双控正常，日光灯正常，节能灯不亮。估计节能灯 回路断路。 按下启动按钮后电机正常运转，自锁装置正常动作，但按下停止按钮不 能停止，估计停止按钮短路。
电气设备火灾故障类型及影响分析表
电气接头
电阻增大
运行中
1.铜、铝相接处理不好。如对铜、铝导线用简单的机械方法连接，尤其在潮湿并含盐分环境中，铜铝接头就相当浸泡在电解液中的一对电极会很快丧失电子而被腐蚀掉，使电气接头慢慢松弛，造成接触电阻过大；2.接点连接松弛。螺栓或螺母未拧紧，使两导体间接触不紧密，接触电阻显著增大。当电流流过时，接头发热，甚至发生火花。
电气设备火灾故障类型及影响分析表
子系统
设备或组件名称
故障类型
发生时间
故障原因分析
故障影响分析
故障等级
措施
对子系统
对系统
对人员
导体线路系统
导体绝缘层
绝缘层缺陷短路
运行和非运行
1.导体绝缘层由于磨损、受潮、腐蚀、鼠咬以及老化等原因而失去绝缘能力；2.设备常年失修，导体支持绝缘物损坏或包裹的绝缘材料脱落；3.绝缘导线受外力作用损伤，如导线被重物压轧或被工具等损伤；4.架空裸导线弛度过大，风吹造成混线；线路架设过低，搬运长大对象时不慎碰上导线，都会造成短路事故
导线升温
过负荷
运行中
1.电气设备规格选择过小，容量小于负荷的实际容量；2.导线截面选的过细，与负荷电流值不相适应；3.负荷突然增大，如电机拖动的设备缺少润滑油、破损严重、传动机构卡死等；4.乱拉电线，过多地接入用电负载。
导线起火
火灾
伤人
Ⅱ
正确选用保护和信号装置并合理整定，保证电气设备和线路在严重过负荷和故障的情况下，都能准确、及时、可靠的切除故障设备和线路，或发出警报信号。
火花
火灾
伤人
Ⅱ
1.对正常运行时会产生火花、电弧和高温的电气装置不应设置在有火灾危险的场所2.在电炉等火源场所，宜采用无延燃性外被层的电缆和无延性护套的绝缘导线。
电工工作危害分析(JHA]记录文本表
工作危害分析（JHA）记录表部门： **车间工作岗位：电气维修工作任务：电动机维修技术资料专业整理日期：分析人：监护人：审核人：工作危害分析（JHA）记录表部门： **车间工作岗位：电气维修工作任务：维修照明技术资料专业整理日期：分析人：监护人：审核人：工作危害分析（JHA）记录表部门： **车间工作岗位：电气维修工作任务：维修变压器技术资料专业整理日期：分析人：监护人：审核人：工作危害分析（JHA）记录表部门： **车间工作岗位：电气维修工作任务：维修低压配电柜技术资料专业整理日期：分析人：监护人：审核人：工作危害分析（JHA）记录表部门： **车间工作岗位：电气维修工作任务：停电操作技术资料专业整理日期：分析人：监护人：审核人：工作危害分析（JHA）记录表部门： **车间工作岗位：电气维修工作任务：送电操作技术资料专业整理日期：分析人：监护人：审核人：工作危害分析（JHA）记录表部门： **车间工作岗位：电气维修工作任务：现场巡检技术资料专业整理技术资料 专业整理日期： 分析人： 监护人： 审核人：工作危害分析（JHA ）记录表部门： **车间 工作岗位： 电气维修工作任务： 清理设备卫生日期：分析人：监护人：审核人：工作危害分析（JHA）记录表部门： **车间工作岗位：电气维修工作任务：防雷接地检测检查技术资料专业整理日期：分析人：监护人：审核人：工作危害分析（JHA）记录表部门： **车间工作岗位：电气维修工作任务：高空环境作业技术资料专业整理日期：分析人：监护人：审核人：工作危害分析（JHA）表技术资料专业整理技术资料专业整理工作危害分析（JHA）表技术资料专业整理工作危害分析（JHA）表工作危害分析（JHA）表技术资料专业整理技术资料专业整理。
