juniper ssg5防火墙如何设置
juniper ssg5防火墙如何设置
juniper ssg5防火墙设置方法一：
建议参考命令：set interface ethernet4/7 bandwidth egress mbw xxx
set interface ethernet4/7 bandwidth ingress mbw xxx juniper ssg5防火墙设置方法二：
1. 找到后面板上的重置针孔。
使用又细又硬的金属丝 ( 例如回形针)，推压针孔
四至六秒然后松开。
status led 闪烁红色。
控制台上的消息表明已经开始删除配置并且系统发出
一个 snmp/syslog 警示。
2. 等待一至二秒。
在第一次重置之后，status led 闪烁绿色，设备正等待第二次重置。
控制台
消息现在表明设备正等待第二次确认。
3. 再次推压重置针孔四至六秒。
控制台消息验证第二次重置。
status led 亮红色半秒，然后返回到闪烁绿色
状态。
然后，设备重置为其原始的出厂设置。
设备重置后，status led
亮红色半秒，
然后亮绿色。
控制台显示设备启动信息。
系统产生 snmp 和syslog 警示，发
给已配置的 syslog 或 snmp 陷阱主机。
设备重新启动后，控制台显示设备的登录提示。
status led 闪烁绿色。
登录
名和密码为 netscreen。
如果不遵循完整的程序，重置过程会取消且不更改任何配置，同时控制台消息表明
已中止删除配置。
status led 返回到闪烁绿色状态。
如果设备没有重置，则会发
送 snmp 警示以确认失败。
juniper ssg5防火墙设置方法三：
策略配置一条允许外网访问你另一个ip的策略外网配置是在接口上开启相应的功能就行了 set int 接口 manage 这个是开启相应接口的所有功能包括ping ssh telnet等
看了“juniper ssg5防火墙如何设置”文章的。

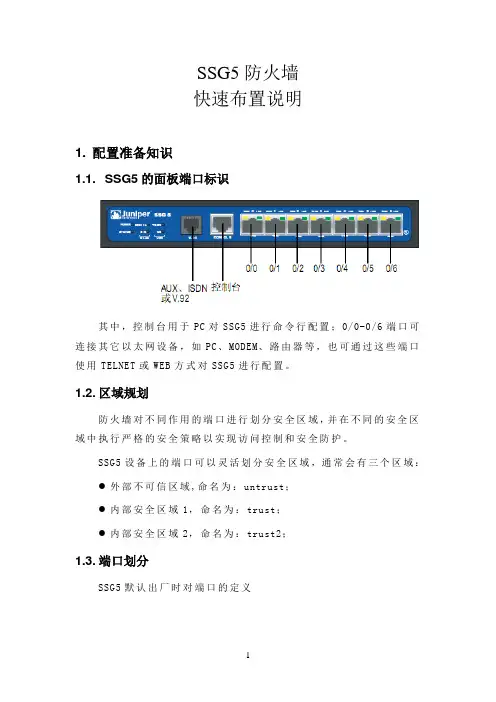

SSG5防火墙快速布置说明 完整版
SSG5防火墙快速布置说明1. 配置准备知识1.1. SSG5的面板端口标识其中，控制台用于PC对SSG5进行命令行配置；0/0-0/6端口可连接其它以太网设备，如PC、MODEM、路由器等，也可通过这些端口使用TELNET或WEB方式对SSG5进行配置。
1.2. 区域规划防火墙对不同作用的端口进行划分安全区域，并在不同的安全区域中执行严格的安全策略以实现访问控制和安全防护。
SSG5设备上的端口可以灵活划分安全区域，通常会有三个区域：●外部不可信区域,命名为：untrust；●内部安全区域1，命名为：trust；●内部安全区域2，命名为：trust2；1.3. 端口划分SSG5默认出厂时对端口的定义桥接组(bgroup) 相当二层交换机，可允许桥接组里的端口之间进行数量交换。
在缺省情况下，ethernet0/2 - ethernet0/6 接口( 在设备上标记为端口0/2 - 0/6) 被组合为bgroup0 接口，其IP 地址为192.168.1.1/24，且被绑定到Trust 安全区域。
SSG5最多可配置四个bgroup。
如果要将以太网接口设置在bgroup 中，必须先确保以太网接口处于Null 安全区段。
取消设置bgroup 中的以太网接口会将接口置于Null 安全区段中。
将以太网接口分配到Null 安全区段后，即可将其绑定到某一安全区段并分配不同的IP 地址。
端口规划明细：●ethernet 0/0端口指定为外部不可信区域untrust，用于连接外部电信互联网线路，可连接的类型有ADSL和光纤互联网连接等。
●ethernet 0/1保留为DMZ区域；●ethernet 0/2- ethernet 0/3端口作为桥接组，命名为bgroup0，指定为内部安全区域1 trust，用于连接安全区域1的PC或交换机；●ethernet 0/4- ethernet 0/6端口作为桥接组，命名为bgroup1，指定为内部安全区域 2 trust2，用于连接安全区域2的PC或交换机；1.4. 策略配置安全策略用于控制各区域之间的访问，SSG5防火墙上的策略需要配置：●Trust区域→Untrust区域，所有源地址到所有目标地地，允许；●Trust2区域→Untrust区域，所有源地址到所有目标地地，允许；通过以上2条策略可以使两个内部安全区域Trust、Trust2都可以访问Untrust区域，这样便可以使内部安全区域都可以访问互联网。
2019年JuniperSSG防火墙配置手册
Juniper SSG-5（NS-5GT）防火墙配置手册初始化设置....................................................................................................... 错误!未定义书签。
Internet网络设置 ............................................................................................. 错误!未定义书签。
一般策略设置................................................................................................... 错误!未定义书签。
VPN连接设置.................................................................................................. 错误!未定义书签。
一般策略设置1．首先可以指定IP地址，根据IP地址作策略，选择Policy – Policy Elements – Addresses – List，然后在中间页面选择Trust，然后点击New，如下图：2．在Address Name为指定IP地址设置识别名称，然后在下面输入具体IP，如下图：3．设置之后如下图：4．再设置一个指定IP地址，如下图：5．设置之后两个都可以显示出来，如下图：6．设置多个指定IP组，选择Policy – Policy Elements – Addresses – Groups，如下图：中间页面的Zone选择Trust，点击右侧的New。
7．为此IP组起识别名称，下面将需要加入组的IP添加到组里，点OK，如下图：8．根据需求可以自定义服务，选择Policy – Policy Elements – Services – Customs，如下图：点击右侧New9．输入此自定义服务的识别名称，然后下面可以选择服务类型和服务端口，如下图：10．设置完之后如下图：11．定制多个服务组，选择Policy – Policy Elements – Services – Groups，点击页面中间右侧的New，如下图：12．为此定制服务组设置识别名称，将需要的服务添加进入，点击OK。
juniper SSG5 配置
1、Juniper SSG5配置（1）NAT 配置一、来自出口接口 IP 地址的NAT-Src接口配置Network > Interfaces > Edit ( 对于 ethernet1): 输入以下内容，然后单击 Apply:Zone Name: TrustStatic IP: ( 出现时选择此选项) IP Address/Netmask: 10.1.1.1/24 选择以下内容，然后单击 OK: Interface Mode: NATNetwork > Interfaces > Edit ( 对于 ethernet3): 输入以下内容，然后单击 OK: Zone Name: UntrustStatic IP: ( 出现时选择此选项) IP Address/Netmask: 1.1.1.1/24VLAN serverVLAN pc策略配置Policies > (From: Trust, To: Untrust) New: 输入以下内容，然后单击OK:Source Address:Address Book Entry: ( 选择), AnyDestination Address:Address Book Entry: ( 选择), AnyService: HTTPAction: Permit> Advanced: 输入以下内容，然后单击Return，设置高级选项并返回基本配置页:NAT:Source Translation: ( 选择)(DIP on): None (Use Egress Interface IP)（2）端口禁用与开放配置一、添加自定义服务端口1、选择菜单Policy > Policy Elements > Services > Custom，进入自定义服务管理页面2、点击右上角的New按钮进入自定义服务添加页面在Service Name处填写自定义的服务名称，在Transport protocol处选择需要使用的协议，在Destination Port 处填写自定义服务的目的端口，点击OK按钮提交操作。
juniperssg5防火墙如何设置
juniper ssg5防火墙如何设置juniper ssg5防火墙设置有什么好的方法呢?小编来告诉你!下面由店铺给你做出详细的juniper ssg5防火墙设置方法介绍!希望对你有帮助!juniper ssg5防火墙设置方法一：建议参考命令：set interface ethernet4/7 bandwidth egress mbw XXXset interface ethernet4/7 bandwidth ingress mbw XXXjuniper ssg5防火墙设置方法二：1. 找到后面板上的重置针孔。
使用又细又硬的金属丝( 例如回形针)，推压针孔四至六秒然后松开。
STATUS LED 闪烁红色。
控制台上的消息表明已经开始删除配置并且系统发出一个 SNMP/SYSLOG 警示。
2. 等待一至二秒。
在第一次重置之后，STATUS LED 闪烁绿色，设备正等待第二次重置。
控制台消息现在表明设备正等待第二次确认。
3. 再次推压重置针孔四至六秒。
控制台消息验证第二次重置。
STATUS LED 亮红色半秒，然后返回到闪烁绿色状态。
然后，设备重置为其原始的出厂设置。
设备重置后，STATUS LED 亮红色半秒，然后亮绿色。
控制台显示设备启动信息。
系统产生SNMP 和SYSLOG 警示，发给已配置的 SYSLOG 或 SNMP 陷阱主机。
设备重新启动后，控制台显示设备的登录提示。
STATUS LED 闪烁绿色。
登录名和密码为 netscreen。
如果不遵循完整的程序，重置过程会取消且不更改任何配置，同时控制台消息表明已中止删除配置。
STATUS LED 返回到闪烁绿色状态。
如果设备没有重置，则会发送 SNMP 警示以确认失败。
juniper ssg5防火墙设置方法三：策略配置一条允许外网访问你另一个IP的策略外网配置是在接口上开启相应的功能就行了 set int 接口 manage 这个是开启相应接口的所有功能包括Ping ssh telnet等。

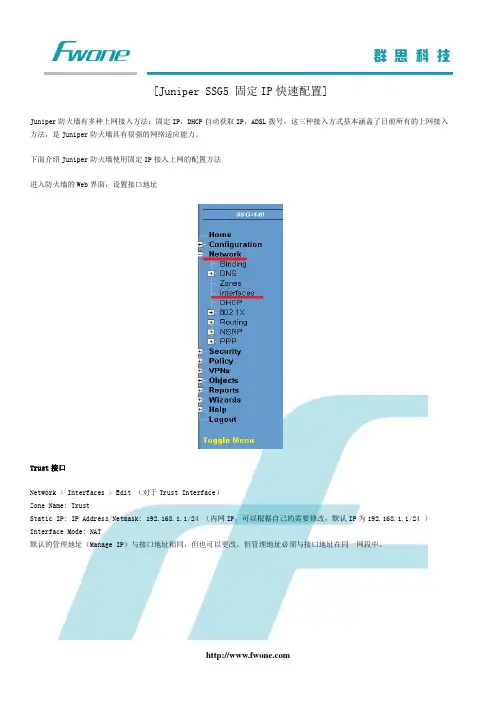

Juniper SSG5 固定IP快速配置
[Juniper SSG5 固定IP快速配置]Juniper防火墙有多种上网接入方法：固定IP，DHCP自动获取IP，ADSL拨号。
这三种接入方式基本涵盖了目前所有的上网接入方法，是Juniper防火墙具有很强的网络适应能力。
下面介绍Juniper防火墙使用固定IP接入上网的配置方法进入防火墙的Web界面，设置接口地址Trust接口Network > Interfaces > Edit （对于Trust Interface）Zone Name: TrustStatic IP: IP Address/Netmask: 192.168.1.1/24 （内网IP，可以根据自己的需要修改，默认IP为192.168.1.1/24 ）Interface Mode: NAT默认的管理地址（Manage IP）与接口地址相同，但也可以更改，但管理地址必须与接口地址在同一网段中。
Untrust接口Network > Interfaces > Edit （对于Untrust Interface）Zone Name: UntrustStatic IP: IP Address/Netmask: 外网IP （输入接入商给的外网IP及掩码地址）Interface Mode: Route设置路由只有对于使用固定IP地址线路接入方式，才需要设置默认路由。
其他两种接入方式，防火墙会自动添加默认路由的。
Network > Routing > Destination选择trust-vr，NewIP Address/Netmask: 0.0.0.0/0.0.0.0选择Gageway，Interface选择Untrust接口，Gateway IP Address填写接入商提供的网关IP。
设置策略部分低端的防火墙中默认有一条From Trust To Untrust，原地址为ANY，目标地址为ANY，服务为ANY的允许策略。
Juniper防火墙的基本设置v.1
①通过Web浏览器方式管理.推荐使用IE浏览器进行登录管理,需要知道防火墙对应端口的管理IP地址;②命令行方式.支持通过Console端口超级终端连接和Telnet防火墙管理IP地址连接两种命令行登录管理模式.Juniper防火墙默认端口绑定说明:型号端口命名方式(从左往右计数) 配置界面端口形式NS-5GT 1口为Untrust接口;2-4口为Trust接口; Interface:untrust,trustNS25 1口为Trust接口;2口为DMZ接口;3口为Untrust接口;4口为NullInterface:1口为ethernet1,2口为ethernet2,其他接口顺序后推NS50-204 1口为Trust接口;2口为DMZ接口;3口为Untrust接口;4口为HA接口Interface:1口为ethernet1,2口为ethernet2,其他接口顺序后推NS208 1口为Trust接口;2口为DMZ接口;3口为Untrust接口;4-7口为Null接口;8口为HA接口;Interface:1口为ethernet1,2口为ethernet2,其他接口顺序后推SSG5 1口为Untrust接口;2口为DMZ接口;3-7口为Trust接口;Interface:1口为ethernet0/0,2口为ethernet0/1,其他接口顺序后推SSG20 1口为Untrust接口;2口为DMZ接口;3-5口为Trust接口;Interface:1口为ethernet0/0,2口为ethernet0/1,其他接口顺序后推SSG140 1口为Trust接口;2口为DMZ接口;3口为Untrust接口;4-10口为Null接口;Interface:1口为ethernet0/0,2口为ethernet0/1,其他接口顺序后推SSG520-550 1口为Trust接口;2口为DMZ接口;3口为Untrust接口;4口为Null接口;Interface:1口为ethernet0/0,2口为ethernet0/1,其他接口顺序后推Juniper防火墙缺省管理端口和IP地址:①Juniper防火墙出厂时可通过缺省设置的IP地址使用Telnet或者Web方式管理.缺省IP地址为:192.168.1.1/255.255.255.0;②缺省IP地址通常设置在防火墙的Trust端口上(NS-5GT),最小端口编号的物理端口上(NS-25/50/204/208/SSG系列),或者专用的管理端口上(ISG-1000/2000,NS-5200/5400).Juniper防火墙缺省登录管理账号:①用户名:netscreen;②密码:netscreen.1.3,Juniper防火墙的常用功能在一般情况下,防火墙设备的常用功能包括:透明模式的部署,NAT/路由模式的部署,NAT的应用,MIP的应用,DIP的应用,VIP的应用,基于策略VPN的应用.本安装手册将分别对以上防火墙的配置及功能的实现加以说明.注:在对MIP/DIP/VIP等Juniper防火墙的一些基本概念不甚了解的情况下,请先到本手册最后一章节内容查看了解!2,Juniper防火墙三种部署模式及基本配置Juniper防火墙在实际的部署过程中主要有三种模式可供选择,这三种模式分别是:①基于TCP/IP协议三层的NAT模式;②基于TCP/IP协议三层的路由模式;③基于二层协议的透明模式.2.1,NAT模式当Juniper防火墙入口接口("内网端口")处于NAT模式时,防火墙将通往Untrust 区(外网或者公网)的IP 数据包包头中的两个组件进行转换:源IP 地址和源端口号. 防火墙使用Untrust 区(外网或者公网)接口的IP 地址替换始发端主机的源IP 地址; 同时使用由防火墙生成的任意端口号替换源端口号.NAT模式应用的环境特征:①注册IP地址(公网IP地址)的数量不足;②内部网络使用大量的非注册IP地址(私网IP地址)需要合法访问Internet;③内部网络中有需要外显并对外提供服务的服务器.2.2,Route模式当Juniper防火墙接口配置为路由模式时,防火墙在不同安全区间(例如:Trust/Utrust/DMZ)转发信息流时IP 数据包包头中的源地址和端口号保持不变(除非明确采用了地址翻译策略).①与NAT模式下不同,防火墙接口都处于路由模式时,防火墙不会自动实施地址翻译;②与透明模式下不同,当防火墙接口都处于路由模式时,其所有接口都处于不同的子网中.路由模式应用的环境特征:①防火墙完全在内网中部署应用;②NAT模式下的所有环境;③需要复杂的地址翻译.2.3,透明模式当Juniper防火墙接口处于"透明"模式时,防火墙将过滤通过的IP数据包,但不会修改IP数据包包头中的任何信息.防火墙的作用更像是处于同一VLAN的2 层交换机或者桥接器,防火墙对于用户来说是透明的. 透明模式是一种保护内部网络从不可信源接收信息流的方便手段.使用透明模式有以下优点:①不需要修改现有网络规划及配置;②不需要实施地址翻译;③可以允许动态路由协议,Vlan trunking的数据包通过.2.4,基于向导方式的NA T/Route模式下的基本配置Juniper防火墙NAT和路由模式的配置可以在防火墙保持出厂配置启动后通过Web 浏览器配置向导完成.注:要启动配置向导,则必须保证防火墙设备处于出厂状态.例如:新的从未被调试过的设备,或者经过命令行恢复为出厂状态的防火墙设备.通过Web浏览器登录处于出厂状态的防火墙时,防火墙的缺省管理参数如下:①缺省IP:192.168.1.1/255.255.255.0;②缺省用户名/密码:netscreen/ netscreen;注:缺省管理IP地址所在端口参见在前言部份讲述的"Juniper防火墙缺省管理端口和IP地址"中查找!! 在配置向导实现防火墙应用的同时,我们先虚拟一个防火墙设备的部署环境,之后,根据这个环境对防火墙设备进行配置.防火墙配置规划:①防火墙部署在网络的Internet出口位置,内部网络使用的IP地址为192.168.1.0/255.255.255.0所在的网段,内部网络计算机的网关地址为防火墙内网端口的IP地址:192.168.1.1;②防火墙外网接口IP地址(通常情况下为公网IP地址,在这里我们使用私网IP地址模拟公网IP地址)为:10.10.10.1/255.255.255.0,网关地址为:10.10.10.251要求: 实现内部访问Internet的应用.注:在进行防火墙设备配置前,要求正确连接防火墙的物理链路;调试用的计算机连接到防火墙的内网端口上.1. 通过IE或与IE兼容的浏览器(推荐应用微软IE浏览器)使用防火墙缺省IP地址登录防火墙(建议:保持登录防火墙的计算机与防火墙对应接口处于相同网段,直接相连).2. 使用缺省IP登录之后,出现安装向导:注:对于熟悉Juniper防火墙配置的工程师,可以跳过该配置向导,直接点选:No,skip the wizard and go straight to the WebUI management session instead,之后选择Next,直接登录防火墙设备的管理界面.3. 使用向导配置防火墙,请直接选择:Next,弹出下面的界面:4. "欢迎使用配置向导",再选择Next.注:进入登录用户名和密码的修改页面,Juniper防火墙的登录用户名和密码是可以更改的,这个用户名和密码的界面修改的是防火墙设备上的根用户,这个用户对于防火墙设备来说具有最高的权限,需要认真考虑和仔细配置,保存好修改后的用户名和密码.5. 在完成防火墙的登录用户名和密码的设置之后,出现了一个比较关键的选择,这个选择决定了防火墙设备是工作在路由模式还是工作在NAT模式:选择Enable NAT,则防火墙工作在NAT模式;不选择Enable NAT,则防火墙工作在路由模式.6. 防火墙设备工作模式选择,选择:Trust-Untrust Mode模式.这种模式是应用最多的模式,防火墙可以被看作是只有一进一出的部署模式.注:NS-5GT防火墙作为低端设备,为了能够增加低端产品应用的多样性,Juniper在NS-5GT的OS中独立开发了几种不同的模式应用于不同的环境.目前,除NS-5GT以外,Juniper其他系列防火墙不存在另外两种模式的选择.7. 完成了模式选择,点击"Next"进行防火墙外网端口IP配置.外网端口IP配置有三个选项分别是:DHCP自动获取IP地址;通过PPPoE拨号获得IP地址;手工设置静态IP 地址,并配置子网掩码和网关IP地址.在这里,我们选择的是使用静态IP地址的方式,配置外网端口IP地址为:10.10.10.1/255.255.255.0,网关地址为:10.10.10.251.8. 完成外网端口的IP地址配置之后,点击"Next"进行防火墙内网端口IP配置:9. 在完成了上述的配置之后,防火墙的基本配置就完成了,点击"Next"进行DHCP服务器配置.注:DHCP服务器配置在需要防火墙在网络中充当DHCP服务器的时候才需要配置.否则请选择"NO"跳过.注:上面的页面信息显示的是在防火墙设备上配置实现一个DHCP服务器功能,由防火墙设备给内部计算机用户自动分配IP地址,分配的地址段为:192.168.1.100-192.168.1.150一共51个IP地址,在分配IP地址的同时,防火墙设备也给计算机用户分配了DNS服务器地址,DNS用于对域名进行解析,如:将解析为IP地址:202.108.33.32.如果计算机不能获得或设置DNS服务器地址,无法访问互联网.10. 完成DHCP服务器选项设置,点击"Next"会弹出之前设置的汇总信息:11. 确认配置没有问题,点击"Next"会弹出提示"Finish"配置对话框: 在该界面中,点选:Finish之后,该Web页面会被关闭,配置完成. 此时防火墙对来自内网到外网的访问启用基于端口地址的NAT,同时防火墙设备会自动在策略列表部分生成一条由内网到外网的访问策略:策略:策略方向由Trust到Untrust,源地址:ANY,目标地址:ANY,网络服务内容:ANY; 策略作用:允许来自内网的任意IP地址穿过防火墙访问外网的任意地址.重新开启一个IE页面,并在地址栏中输入防火墙的内网端口地址,确定后,出现下图中的登录界面.输入正确的用户名和密码,登录到防火墙之后,可以对防火墙的现有配置进行修改.总结:上述就是使用Web浏览器通过配置向导完成的防火墙NAT或路由模式的应用.通过配置向导,可以在不熟悉防火墙设备的情况下,配置简单环境的防火墙应用.2.5,基于非向导方式的NAT/Route模式下的基本配置基于非向导方式的NAT和Route模式的配置建议首先使用命令行开始,最好通过控制台的方式连接防火墙,这个管理方式不受接口IP地址的影响.注:在设备缺省的情况下,防火墙的信任区(Trust Zone)所在的端口是工作在NAT模式的,其它安全区所在的端口是工作在路由模式的. 基于命令行方式的防火墙设备部署的配置如下(网络环境同上一章节所讲述的环境):2.5.1,NS-5GT NAT/Route模式下的基本配置注:NS-5GT设备的物理接口名称叫做trust和untrust;缺省Zone包括:trust和untrust, 请注意和接口区分开.①Unset interface trust ip (清除防火墙内网端口的IP地址);②Set interface trust zone trust(将内网端口分配到trust zone);③Set interface trust ip 192.168.1.1/24(设置内网端口的IP地址,必须先定义zone,之后再定义IP地址);④Set interface untrust zone untrust(将外网口分配到untrust zone);⑤Set interface untrust ip 10.10.10.1/24(设置外网口的IP地址);⑥Set route 0.0.0.0/0 interface untrust gateway 10.10.10.251(设置防火墙对外的缺省路由网关地址);⑦Set policy from trust to untrust any any any permit log(定义一条由内网到外网的访问策略.策略的方向是:由zone trust 到zone untrust, 源地址为:any,目标地址为:any,网络服务为:any,策略动作为:permit允许,log:开启日志记录);⑧Save (保存上述的配置文件).2.5.2,非NS-5GT NAT/Route模式下的基本配置①Unset interface ethernet1 ip(清除防火墙内网口缺省IP地址);②Set interface ethernet1 zone trust(将ethernet1端口分配到trust zone);③Set interface ethernet1 ip 192.168.1.1/24(定义ethernet1端口的IP地址);④Set interface ethernet3 zone untrust(将ethernet3端口分配到untrust zone);⑤Set interface ethernet3 ip 10.10.10.1/24(定义ethernet3端口的IP地址);⑥Set route 0.0.0.0/0 interface ethernet3 gateway 10.10.10.251(定义防火墙对外的缺省路由网关);⑦Set policy from trust to untrust any any any permit log(定义由内网到外网的访问控制策略);⑧Save (保存上述的配置文件)注:上述是在命令行的方式上实现的NAT模式的配置,因为防火墙出厂时在内网端口(trust zone所属的端口)上启用了NAT,所以一般不用特别设置,但是其它的端口则工作在路由模式下,例如:untrust和DMZ区的端口. 如果需要将端口从路由模式修改为NAT模式,则可以按照如下的命令行进行修改:①Set interface ethernet2 NAT (设置端口2为NAT模式)②Save总结:①NAT/Route模式做防火墙部署的主要模式,通常是在一台防火墙上两种模式混合进行(除非防火墙完全是在内网应用部署,不需要做NAT-地址转换,这种情况下防火墙所有端口都处于Route模式,防火墙首先作为一台路由器进行部署);②关于配置举例,NS-5GT由于设备设计上的特殊性,因此专门列举加以说明;Juniper 在2006年全新推出的SSG系列防火墙,除了端口命名不一样,和NS系列设备管理配置方式一样.2.6,基于非向导方式的透明模式下的基本配置实现透明模式配置建议采用命令行的方式,因为采用Web的方式实现时相对命令行的方式麻烦.通过控制台连接防火墙的控制口,登录命令行管理界面,通过如下命令及步骤进行二层透明模式的配置:①Unset interface ethernet1 ip(将以太网1端口上的默认IP地址删除);②Set interface ethernet1 zone v1-trust(将以太网1端口分配到v1-trust zone:基于二层的安全区,端口设置为该安全区后,则端口工作在二层模式,并且不能在该端口上配置IP地址);③Set interface ethernet2 zone v1-dmz(将以太网2端口分配到v1-dmz zone);④Set interface ethernet3 zone v1-untrust(将以太网3端口分配到v1-untrust zone);⑤Set interface vlan1 ip 192.168.1.1/24(设置VLAN1的IP地址为:192.168.1.1/255.255.255.0,该地址作为防火墙管理IP地址使用);⑥Set policy from v1-trust to v1-untrust any any any permit log(设置一条由内网到外网的访问策略);⑦Save(保存当前的配置);总结:①带有V1-字样的zone为基于透明模式的安全区,在进行透明模式的应用时,至少要保证两个端口的安全区工作在二层模式;②虽然Juniper防火墙可以在某些特殊版本工作在混合模式下(二层模式和三层模式的混合应用),但是通常情况下,建议尽量使防火墙工作在一种模式下(三层模式可以混用:NAT和路由).3,Juniper防火墙几种常用功能的配置这里讲述的Juniper防火墙的几种常用功能主要是指基于策略的NAT的实现,包括:MIP,VIP和DIP,这三种常用功能主要应用于防火墙所保护服务器提供对外服务.3.1,MIP的配置MIP是"一对一"的双向地址翻译(转换)过程.通常的情况是:当你有若干个公网IP地址,又存在若干的对外提供网络服务的服务器(服务器使用私有IP地址),为了实现互联网用户访问这些服务器,可在Internet出口的防火墙上建立公网IP地址与服务器私有IP地址之间的一对一映射(MIP),并通过策略实现对服务器所提供服务进行访问控制.MIP应用的网络拓扑图:注:MIP配置在防火墙的外网端口(连接Internet的端口).3.1.1,使用Web浏览器方式配置MIP①登录防火墙,将防火墙部署为三层模式(NA T或路由模式);②定义MIP:Network=>Interface=>ethernet2=>MIP,配置实现MIP的地址映射.MappedIP:公网IP地址,Host IP:内网服务器IP地址③定义策略:在POLICY中,配置由外到内的访问控制策略,以此允许来自外部网络对内部网络服务器应用的访问.3.1.2,使用命令行方式配置MIP①配置接口参数set interface ethernet1 zone trustset interface ethernet1 ip 10.1.1.1/24set interface ethernet1 natset interface ethernet2 zone untrustset interface ethernet2 ip 1.1.1.1/24②定义MIPset interface ethernet2 mip 1.1.1.5 host 10.1.1.5 netmask 255.255.255.255 vroutertrust-vr③定义策略set policy from untrust to trust any mip(1.1.1.5) http permitsave3.2,VIP的配置MIP是一个公网IP地址对应一个私有IP地址,是一对一的映射关系;而VIP是一个公网IP地址的不同端口(协议端口如:21,25,110等)与内部多个私有IP地址的不同服务端口的映射关系.通常应用在只有很少的公网IP地址,却拥有多个私有IP地址的服务器,并且,这些服务器是需要对外提供各种服务的.VIP应用的拓扑图:注:VIP配置在防火墙的外网连接端口上(连接Internet的端口).3.2.1,使用Web浏览器方式配置VIP①登录防火墙,配置防火墙为三层部署模式.②添加VIP:Network=>Interface=>ethernet8=>VIP③添加与该VIP公网地址相关的访问控制策略.3.2.2,使用命令行方式配置VIP①配置接口参数set interface ethernet1 zone trustset interface ethernet1 ip 10.1.1.1/24set interface ethernet1 natset interface ethernet3 zone untrustset interface ethernet3 ip 1.1.1.1/24②定义VIPset interface ethernet3 vip 1.1.1.10 80 http 10.1.1.10③定义策略set policy from untrust to trust any vip(1.1.1.10) http permitsave注:VIP的地址可以利用防火墙设备的外网端口地址实现(限于低端设备).3.3,DIP的配置DIP的应用一般是在内网对外网的访问方面.当防火墙内网端口部署在NAT模式下,通过防火墙由内网对外网的访问会自动转换为防火墙设备的外网端口IP地址,并实现对外网(互联网)的访问,这种应用存在一定的局限性.解决这种局限性的办法就是DIP,在内部网络IP地址外出访问时,动态转换为一个连续的公网IP地址池中的IP地址.DIP应用的网络拓扑图:3.3.1,使用Web浏览器方式配置DIP①登录防火墙设备,配置防火墙为三层部署模式;②定义DIP:Network=>Interface=>ethernet3=>DIP,在定义了公网IP地址的untrust端口定义IP地址池;③定义策略:定义由内到外的访问策略,在策略的高级(ADV)部分NAT的相关内容中, 启用源地址NAT,并在下拉菜单中选择刚刚定义好的DIP地址池,保存策略,完成配置; 策略配置完成之后拥有内部IP地址的网络设备在访问互联网时会自动从该地址池中选择一个公网IP地址进行NAT.3.3.2,使用命令行方式配置DIP①配置接口参数set interface ethernet1 zone trustset interface ethernet1 ip 10.1.1.1/24set interface ethernet1 natset interface ethernet3 zone untrustset interface ethernet3 ip 1.1.1.1/24②定义DIPset interface ethernet3 dip 5 1.1.1.30 1.1.1.30③定义策略set policy from trust to untrust any any http nat src dip-id 5 permitsave4,Juniper防火墙IPSec VPN的配置Juniper所有系列防火墙(除部分早期型号外)都支持IPSec VPN,其配置方式有多种,包括:基于策略的VPN,基于路由的VPN,集中星形VPN和背靠背VPN等.在这里,我们主要介绍最常用的VPN模式:基于策略的VPN. 站点间(Site-to-Site)的VPN是IPSec VPN的典型应用,这里我们介绍两种站点间基于策略VPN的实现方式:站点两端都具备静态公网IP地址;站点两端其中一端具备静态公网IP地址,另一端动态公网IP地址.4.1,站点间IPSec VPN配置:staic ip-to-staic ip当创建站点两端都具备静态IP的VPN应用中,位于两端的防火墙上的VPN配置基本相同,不同之处是在VPN gateway部分的VPN网关指向IP不同,其它部分相同. VPN组网拓扑图:staic ip-to-staic ip4.1.1,使用Web浏览器方式配置①登录防火墙设备,配置防火墙为三层部署模式;②定义VPN第一阶段的相关配置:VPNs=>Autokey Advanced=>Gateway 配置VPN gateway部分,定义VPN网关名称,定义"对端VPN设备的公网IP地址" 为本地VPN 设备的网关地址,定义预共享密钥,选择发起VPN服务的物理端口;③在VPN gateway的高级(Advanced)部分,定义相关的VPN隧道协商的加密算法, 选择VPN的发起模式;④配置VPN第一阶段完成显示列表如下图;⑤定义VPN第二阶段的相关配置:VPNs=>Autokey IKE在Autokey IKE部分,选择第一阶段的VPN配置;⑥在VPN第二阶段高级(Advances)部分,选择VPN的加密算法;⑦配置VPN第二阶段完成显示列表如下图;⑧定义VPN策略,选择地址和服务信息,策略动作选择为:隧道模式;VPN隧道选择为: 刚刚定义的隧道,选择自动设置为双向策略;4.1.2,使用命令行方式配置CLI ( 东京)①配置接口参数set interface ethernet1 zone trustset interface ethernet1 ip 10.1.1.1/24set interface ethernet1 natset interface ethernet3 zone untrustset interface ethernet3 ip 1.1.1.1/24②定义路由set vrouter trust-vr route 0.0.0.0/0 interface ethernet3 gateway 1.1.1.250③定义地址set address trust Trust_LAN 10.1.1.0/24set address untrust paris_office 10.2.2.0/24④定义IPSec VPNset ike gateway to_paris address 2.2.2.2 main outgoing-interface ethernet3 preshareh1p8A24nG5 proposal pre-g2-3des-shaset vpn tokyo_paris gateway to_paris sec-level compatible⑤定义策略set policy top name "To/From Paris" from trust to untrust Trust_LAN paris_officeany tunnel vpn tokyo_parisset policy top name "To/From Paris" from untrust to trust paris_office Trust_LANany tunnel vpn tokyo_parissaveCLI ( 巴黎)①定义接口参数set interface ethernet1 zone trustset interface ethernet1 ip 10.2.2.1/24set interface ethernet1 natset interface ethernet3 zone untrustset interface ethernet3 ip 2.2.2.2/24②定义路由set vrouter trust-vr route 0.0.0.0/0 interface ethernet3 gateway 2.2.2.250③定义地址set address trust Trust_LAN 10.2.2.0/24set address untrust tokyo_office 10.1.1.0/24④定义IPSec VPNset ike gateway to_tokyo address 1.1.1.1 main outgoing-interface ethernet3 preshareh1p8A24nG5 proposal pre-g2-3des-shaset vpn paris_tokyo gateway to_tokyo sec-level compatible⑤定义策略set policy top name "To/From Tokyo" from trust to untrust Trust_LAN tokyo_officeany tunnel vpn paris_tokyoset policy top name "To/From Tokyo" from untrust to trust tokyo_office Trust_LANany tunnel vpn paris_tokyosave4.2,站点间IPSec VPN配置:staic ip-to-dynamic ip在站点间IPSec VPN应用中,有一种特殊的应用,即在站点两端的设备中,一端拥有静态的公网IP地址,而另外一端只有动态的公网IP地址,以下讲述的案例是在这种情况下,Juniper防火墙如何建立IPSec VPN隧道.基本原则: 在这种IPSec VPN组网应用中,拥有静态公网IP地址的一端作为被访问端出现,拥有动态公网IP地址的一端作为VPN隧道协商的发起端. 和站点两端都具备静态IP地址的配置的不同之处在于VPN第一阶段的相关配置,在主动发起端(只有动态公网IP地址一端)需要指定VPN网关地址,需配置一个本地ID,配置VPN发起模式为:主动模式;在站点另外一端(拥有静态公网IP地址一端)需要指定VPN网关地址为对端设备的ID信息,不需要配置本地ID,其它部分相同.IPSec VPN组网拓扑图:staic ip-to-dynamic ip4.2.1,使用Web浏览器方式配置①VPN第一阶段的配置:动态公网IP地址端.VPN的发起必须由本端开始,动态地址端可以确定对端防火墙的IP地址,因此在VPN 阶段一的配置中,需指定对端VPN设备的静态IP地址.同时,在本端设置一个Local ID,提供给对端作为识别信息使用.②VPN第一阶段的高级配置:动态公网IP地址端.在VPN阶段一的高级配置中动态公网IP一端的VPN的发起模式应该配置为:主动模式(Aggressive)③VPN第一阶段的配置:静态公网IP地址端.在拥有静态公网IP地址的防火墙一端,在VPN阶段一的配置中,需要按照如下图所示的配置:"Remote Gateway Type"应该选择"Dynamic IP Address",同时设置Peer ID(和在动态IP地址一端设置的Local ID相同).④VPN第二阶段配置,和在"static ip-to-static ip"模式下相同.⑤VPN的访问控制策略,和在"static ip-to-static ip"模式下相同.4.2.1,使用命令行方式配置CLI ( 设备-A)①定义接口参数set interface ethernet1 zone trustset interface ethernet1 ip 10.1.1.1/24set interface ethernet1 natset interface ethernet3 zone untrustset interface ethernet3 dhcp clientset interface ethernet3 dhcp client settings server 1.1.1.5②定义路由set vrouter trust-vr route 0.0.0.0/0 interface ethernet3③定义用户set user pmason password Nd4syst4④定义地址set address trust "trusted network" 10.1.1.0/24set address untrust "mail server" 3.3.3.5/32⑤定义服务set service ident protocol tcp src-port 0-65535 dst-port 113-113set group service remote_mailset group service remote_mail add httpset group service remote_mail add ftpset group service remote_mail add telnetset group service remote_mail add identset group service remote_mail add mailset group service remote_mail add pop3⑥定义VPNset ike gateway to_mail address 2.2.2.2 aggressive local-id pmason@outgoing-interface ethernet3 preshare h1p8A24nG5 proposal pre-g2-3des-shaset vpn branch_corp gateway to_mail sec-level compatible⑦定义策略set policy top from trust to untrust "trusted network" "mail server" remote_mailtunnel vpn branch_corp auth server Local user pmasonset policy top from untrust to trust "mail server" "trusted network" remote_mailtunnel vpn branch_corpsaveCLI ( 设备-B)①定义接口参数set interface ethernet2 zone dmzset interface ethernet2 ip 3.3.3.3/24set interface ethernet3 zone untrustset interface ethernet3 ip 2.2.2.2/24②路由set vrouter trust-vr route 0.0.0.0/0 interface ethernet3 gateway 2.2.2.250③定义地址set address dmz "mail server" 3.3.3.5/32set address untrust "branch office" 10.1.1.0/24④定义服务set service ident protocol tcp src-port 0-65535 dst-port 113-113set group service remote_mailset group service remote_mail add identset group service remote_mail add mailset group service remote_mail add pop3⑤定义VPNset ike gateway to_branch dynamic pmason@ aggressiveoutgoing-interface ethernet3 preshare h1p8A24nG5 proposal pre-g2-3des-shaset vpn corp_branch gateway to_branch tunnel sec-level compatible⑥定义策略set policy top from dmz to untrust "mail server" "branch office" remote_mailtunnel vpn corp_branchset policy top from untrust to dmz "branch office" "mail server" remote_mailtunnel vpn corp_branchsave5,Juniper中低端防火墙的UTM功能配置Juniper中低端防火墙(目前主要以SSG系列防火墙为参考)支持非常广泛的攻击防护及内容安全功能,主要包括:防病毒(Anti-Virus),防垃圾邮件(Anti-Spam),URL过滤(URL filtering)以及深层检测/入侵防御(Deep Inspection/IPS).注:上述的安全/防护功能集成在防火墙的ScreenOS操作系统中,但是必须通过license (许可)激活后方可使用(并会在激活一段时间(通常是1年)后过期).当然在使用这些功能的时候,我们还需要设定好防火墙的时钟以及DNS服务器地址. 当防火墙激活了相应的安全/防护功能以后,通过WebUI可以发现,Screening条目下会增加相应的功能条目,如下图:5.1,防病毒功能的设置Juniper防火墙的防病毒引擎(从ScreenOS5.3开始内嵌Kaspersky的防病毒引擎)可以针对HTTP,FTP,POP3,IMAP以及SMTP等协议进行工作.5.1.1,Scan Manager的设置"Pattern Update Server"项中的URL地址为Juniper防火墙病毒特征库的官方下载网址(当系统激活了防病毒功能后,该网址会自动出现). "Auto Pattern Update"项允许防火墙自动更新病毒特征库;后面的"Interval"项可以指定自动更新的频率. "Update Now"项可以执行手动的病毒特征库升级."Drop/Bypass file if its size exceeds KB"项用来控制可扫表/传输的文件大小."Drop"项会在超过限额后,扔掉文件而不做扫描;"Bypass"项则会放行文件而不做扫描."Drop//Bypass file if the number of concurrent files exceeds files"项用控制同时扫描/传输的文件数量."Drop"项会在超过限额后,扔掉文件而不做扫描;"Bypass"项则会放行文件而不做扫描.5.1.2,Profile的设置通过设置不同的Profile,我们可以对不同的安全策略(Policy)采用不同的防病毒操作(Juniper防火墙的防病毒引用是基于安全策略的;也就是说我们的防病毒设置是通过在特定的策略中引入特定的Profile来实现的.),进而实现高粒度化地防病毒控制,将防病毒对系统资源的消耗降到最低.ns-profile是系统自带的profile.用户不需要做任何设置,就可以在安全策略里直接引用它. 除此之外,用户可以根据自己的需求来设置适合自身需求的profile.Profile方面的设置包括对FTP,HTTP,IMAP,POP3以及SMTP等5个协议的内容,见下图. Enable选项每个特定的协议类型,都有一个Enable选项.选择之,则防病毒引擎会检查与这个协议相关的流量;反之,则不会检查.Scan Mode的设置Scan Mode有三个选择项:Scan All,Scan Intelligent,Scan By Extension.Scan All:对于流量,检查所有已知的特征码.Scan Intelligent:对于流量,检查比较常见的特征码.Scan By Extension:仅针对特定的文件扩展名类型进行检查.如果选择该类型,则需要事先设定好Ext-List(设置文件扩展名的类型)与Include/Exclude Extension List. Decompress Layer的设置为了减少传输的时间,很多文件在传输过程中都会被压缩.Decompress Layer就是用来设置防病毒引擎扫描压缩文件的层数.防病毒引擎最多可以支持对4层压缩文件的扫描.Skipmime Enable的设置对于HTTP协议,可以进行Skipmime Enable的设置.打开该功能,则防病毒引擎不扫描Mime List中包括的文件类型(系统默认打开该功能,并匹配默认的Mime List:ns-skip-mime-list).Email Notify的设置对于IMAP,POP3,SMTP等email协议,可以进行Email Nortify的设置.打开该功能, 可以在发现病毒/异常后,发送email来通知用户(病毒发送者/邮件发送方/邮件接收方).5.1.3,防病毒profile在安全策略中的引用我们前面已经提到过,防病毒的实现是通过在特定安全策略中应用profile来实现的.比如,我们在名为ftp-scan的策略中引用av1的防病毒profile.①首先建立了名为av1的profile,并enable FTP协议的扫描;由于我仅希望检测的是FTP应用,故关闭对其他协议的扫描.见下图:②设置ftp-scan安全策略,并引用profile av1.。
JuniperSSG-5-SH新手配置手册
JuniperSSG-5-SH新手配置手册要学SSG5之前，当然是要先知道什么是SSG5，本篇文章，会先对SSG5作简单的介绍让大家知道SSG5是什么? 它有哪些功能? 以及如何运用它？Juniper SSG-5（基本型）参数细节（2007.07上市）基本规格防火墙类型：企业级防火墙网络吞吐量：160Mbps并发连接数：4000主要功能：地址转换,防火墙,统一威胁管理/ 内容安全,VoIP 安全性,vpn,防火墙和VPN 用户验证,路由,封装,流量管理（QoS）,系统管理,日志记录和监视网络网络管理：系统管理,NetIQ WebTrends,SNMP (v2),SNMP full custom MIB,console,telne,SSH,NetScreen-Security Manager,All management via VPN tunnel on any interface,Rapid deployment端口类型：7x 10/100,广域网：出厂配置的RS232 Serial/AUX 或 ISDN BRI S/T 或 V.92安全性过滤带宽：40Mbps人数限制：无用户数限制入侵检测：Dos，DDoS安全标准：CSA，CB端口参数控制端口：console电气规格电源电压：100~240 VAC外观参数产品质量：0.59kg长度(mm)：143宽度(mm)：222高度(mm)：41环境参数工作温度：0~40工作湿度：10% - 90%，非冷凝存储温度：-20~ 65℃存储湿度：10% - 90%，非冷凝企业用途一般网络工程师最头痛的莫过于受到外部网络的攻击，有了SSG5 让你的外网可以搭建简单而又不失安全性。
如果公司有一条与外线相连，通过SSG5可以轻轻松松帮你建立site to site 的VPN。
SSG5三十天就上手-Day 2 SSG5 如何还原到出厂设定值。
方法一：在SSG5的后面有一个Reset 的针孔，如果今天只是要跟你说用针插一下这个孔，那我就略掉了。
JuniperSSG-5-SB防火墙简单配置
Juniper防火墙简单配置初始配置：0/0为untrust口，0/1为dmz口，0/2-6口为trust1.将防火墙连入网络，网线连接防火墙Trust口（0/2-0/4）。
将本机ip设置在192.168.1.0的网段，注意ip地址不能是192.168.1.1。
在本机IE地址栏中输入192.168.1.1/来访问防火墙，就可以看到如下的登陆界面了。
设备初始设定的用户名和密码都是netscreen。
2.设置防火墙的时间。
在【Configuration－Date/Time】中，点击“Sync Clock With Client”，可以让防火墙的时间和本机的时间一致；然后点击“Apply”让设置生效。
3.设置端口地址。
在【Network－Interfaces】中，可以看到防火墙各端口的ip设置。
点击Trust 同一行的“Edit”，就可以编辑Trust口的设置。
通常都会选择静态IP，就需要设置端口的ip地址、子网掩码（允许直接输入掩码的位数），再选好端口需要开启的服务。
设置完毕后，可以点击“OK”来完成设置，也可以点击“Apply”马上应用。
点击UnTrust 同一行的“Edit”，就可以编辑UnTrust口的设置。
如果选择静态IP，就设置端口的ip地址、子网掩码（允许直接输入掩码的位数）；防火墙端口还支持DHCP获得ip地址，或者通过PPOE 拨号获得IP地址（ADSL就是使用这种方式的）；再选好端口需要开启的服务。
设置完毕后，可以点击“OK”来完成设置，也可以点击“Apply”马上应用。
4.设置默认路由。
在【Network－Routing－Routing Entries】中可以看到防火墙中路由的设置情况。
红框选中的为默认路由。
手动增加默认路由的方法：在【Network－Routing－Routing Entries】中，点击“New”，进入在【Network －Routing－Routing Entries－Configration】，设置地址、网关、接口，可以参照图中所示。
2019年JuniperSSG5NS5GT防火墙配置手册
Juniper SSG-5（NS-5GT）防火墙配置手册初始化设置....................................................................................................... 错误!未定义书签。
Internet网络设置 ............................................................................................. 错误!未定义书签。
一般策略设置................................................................................................... 错误!未定义书签。
VPN连接设置.................................................................................................. 错误!未定义书签。
初始化设置1.将防火墙设备通电，连接网线从防火墙e0\2口连接到电脑网卡。
2.电脑本地连接设置静态IP地址，IP地址（在都可以），子网掩码，默认网关，如下图：3.设置好IP地址后，测试连通，在命令行ping ，如下图：4.从IE浏览器登陆防火墙web页面，在地址栏输入，如下图向导选择最下面No, skip ——，然后点击下面的Next：5.在登录页面输入用户名，密码，初始均为netscreen，如下图：6.登陆到web管理页面，选择Configuration – Date/Time，然后点击中间右上角Sync Clock With Client选项，如下图：7.选择Interfaces – List，在页面中间点击bgroup0最右侧的Edit，如下图：8.此端口为Trust类型端口，建议IP设置选择Static IP，IP Address输入规划好的本地内网IP地址，如，Manage IP 。
Juniper-SSG-5防火墙配置说明
Juniper SSG—5(NS—5GT)防火墙配置手册初始化设置 (2)Internet网络设置 (6)一般策略设置 (16)VPN连接设置 (28)初始化设置1。
将防火墙设备通电，连接网线从防火墙e0\2口连接到电脑网卡.2.电脑本地连接设置静态IP地址，IP地址192。
168。
1。
2（在192.168。
1。
0/24都可以）,子网掩码255。
255.255。
0，默认网关192.168.1.1，如下图:3。
设置好IP地址后，测试连通，在命令行ping 192。
168.1.1，如下图：4.从IE浏览器登陆防火墙web页面，在地址栏输入192。
168。
1.1，如下图向导选择最下面No，skip--，然后点击下面的Next：5.在登录页面输入用户名，密码，初始均为netscreen，如下图：6。
登陆到web管理页面,选择Configuration – Date/Time，然后点击中间右上角Sync Clock With Client选项，如下图：7。
选择Interfaces – List，在页面中间点击bgroup0最右侧的Edit，如下图：8.此端口为Trust类型端口，建议IP设置选择Static IP,IP Address输入规划好的本地内网IP地址，如192。
168.22。
1/24，Manage IP 192。
168。
22。
1。
之后勾选Web UI,Telnet,SSH，SNMP，SSL，Ping。
如下图:Internet网络设置1.修改本地IP地址为本地内网IP地址，如下图：2.从IE浏览器打开防火墙web页面，输入用户名密码登陆，如下图：3。
选择Interfaces – List，点击页面中ethernet0/0最右侧的Edit选项，如下图：4。
此端口为Untrust类型端口，设置IP地址有以下三种方法：（根据ISP提供的网络服务类型选择）A．第一种设置IP地址是通过DHCP端获取IP地址，如下图：B．第二种设置IP地址的方法是通过PPPoE拨号连接获取IP，如下图，然后选择Create new pppoe setting,在如下图输入本地ADSL pppoe拨号账号,PPPoE Instance输入名称，Bound to Interface选择ethernet0/0，Username和Password输入ADSL账号密码，之后OK，如下图:PPPoE拨号设置完毕之后，点击Connect，如下图:回到Interface –List，可以看到此拨号连接的连接状态，如下图:ethernet0/0右侧PPPoE一栏有一个红叉，表示此连接已经设置但未连接成功，如连接成功会显示绿勾。
