论-浅谈膨润土防水毯防渗技术的应用
天然钠基膨润土防水毯在工程中的应用
天然钠基膨润土防水毯在工程中的应用摘要：天然钠基膨润土防水毯又名GCL，是一种天然无污染的新型合成材料，材料取之于大自然而又用于大自然，是一个很好的循环过程，不但保护了环境、减少了对自然的污染，而且防水的效果和使用周期更是大大提高，适用于造福子孙后代的百年工程。
关键词：天然钠基膨润土；防水毯；工程应用前言：天然钠基膨润土防水毯（GCL）是一种专门用于人工湖泊水景、垃圾填埋场、地下车库、楼顶花园、水池、油库及化学品堆场等防渗漏的土工合成材料，在沣东•沣河生态景区的设计图中，有一个约1万平方米的生态水池，以及几个大小不一的人工湖，我们利用了这种新型的天然钠基膨润土防水毯作为防渗材料，效果不错。
1.技术介绍1.1防水机理膨润土防水毯所选用的钠基粒子膨润土遇水可膨胀15~20倍，使其形成均匀的黏性高且滤失量低的胶体系统，在两层土工布限制作用下，使膨润土从无序变为有序的膨胀，持续的吸水膨胀结果是让膨润土层自身达到密实，从而具有防水作用。
1.2技术特点1.2.1施工简便无需在混凝土施工基面上做任何前期处理，可直接铺设在夯实的土层上，也可施工于潮湿的混凝土基层，不需要专业防水施工人员从事安装作业，也不需要加热和粘贴，只需用膨润土粉末和钉子、垫圈等进行连接和固定。
对穿墙管线、地下桩头等穿过防水层的部位处理简便。
1.2.2可自愈修补裂隙地下室工程施工条件复杂，许多防水材料易被扎破、穿孔而失去防水作用，但膨润土防水毯具有独特的高膨胀性，能修补细小的裂缝空隙。
对于施工中，对于意外原因造成的微小损坏，不会对材料的防水效果产生根本的影响。
1.2.3耐久性好膨润土是天然矿物，不会随着使用年限的增长而变质，耐久性远超过结构物本身。
1.2.4防水性好膨润土防水毯采用搭节连接，能适应混凝土结构的伸缩变形，比粘接或焊接的材料效果好；具有抗微生物和耐腐蚀性能，化学腐蚀不会影响膨润土防水毯的防水性能。
1.3适用范围膨润土防水毯能适用于地下水压较大、有化学污染等施工环境较差的、防水要求高的地下工程中；膨润土止水条能有效的解决施工缝渗漏问题，且避免传统PVC橡胶止水带安装工序繁琐的缺点，适用于混凝土施工缝处；膨润土防水浆是一种浆状的膨润土，主要使用于膨润土防水毯材料收边及管线穿越防水层时的补强；膨润土防水粉是粒状的天然钠基膨润土，用于需要特殊防护的部位。
【精品】膨润土防水毯在地铁工程中的应用
膨润土防水毯在地铁工程中的应用姓名摘要：膨润土防水毯作为众多防水材料中的一种，它不但具有传统防水材料的一般防水功效，它还具有免粘、焊、破损自愈能力的特殊性能.本文以北京地铁五号线东单站对该类防水的使用为实例,对该材料的性能及在地铁工程中的施工工艺进行简述.关键词：防水膨润土地铁工程应用前言膨润土类防水卷材属无机类防水材料,有防水机理明确、耐久性好、施工简便等优点，在国内的各类防水、防渗工程中得到逐步的推广和使用，近年来随着国内地铁建设加快，膨润土类防水卷材也相继在上海、南京、北京地铁防水工程中得到应用。
本文结合北京地铁五号线06标工程的应用情况，对膨润土防水毯进行阐述，以期能为类似工程的设计、施工起到借鉴作用。
1。
膨润土防水毯特性1。
1膨润土的一般特性膨润土一般由火山灰形成层状岩石，大部分是由第三纪火山灰或者流纹岩变质而形成。
最有名的是美国俄亥俄州的膨润土,推测是由白垩纪的火山活动而形成的，膨润土的矿物学名称为蒙脱石.膨润土具有遇水膨胀的特性,钠基膨润土膨胀时,约为自身体积的约为自身体积的15倍，能吸收5倍于自身重量的水。
膨胀后的膨润土所形成的胶体具有排斥水的性能。
利用这个性能，人们用膨润土来作防水材料，膨润土的矿物学名称叫蒙脱石，其粒径为10－10m～10－８m（１nm＝10－９m),国外称其为天然纳米(10－９m～10－７m）材料。
1。
2天然钠基膨润土的特性（1)具有高度的密实性。
钠膨润土在水压状态下形成横隔膜，厚度约5mm时,它的透水性为α×10－９cm/s以下。
(2）自保水性能好。
钠膨润土和水反应时，具有13～16倍的膨胀力，因此能修补2mm以内混凝土表面的裂纹。
（3）具有永久的防水性能。
因为钠膨润土系天然无机材料，不会发生老化或腐蚀现象，因此防水性能持久。
1。
3膨润土防水毯的特性是由天然钠基膨润土,加上两层土工织物（一层有纺布，一层无纺布)包裹，以专利针织加固而成。
它在有纺土工布一侧加烫了一层高密度聚乙烯薄模（HDPE）。
浅谈膨润土防水毯在建筑工程施工中的应用

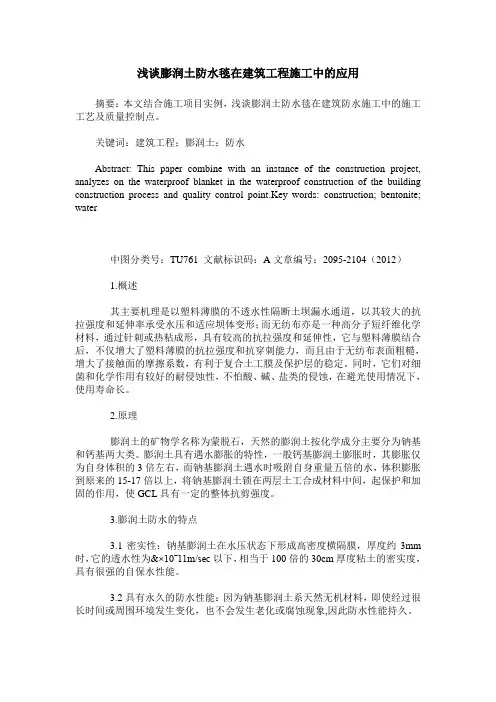

浅谈膨润土防水毯在建筑工程施工中的应用摘要：本文结合施工项目实例，浅谈膨润土防水毯在建筑防水施工中的施工工艺及质量控制点。
关键词：建筑工程；膨润土；防水Abstract: This paper combine with an instance of the construction project, analyzes on the waterproof blanket in the waterproof construction of the building construction process and quality control point.Key words: construction; bentonite; water中图分类号：TU761 文献标识码：A文章编号：2095-2104（2012）1.概述其主要机理是以塑料薄膜的不透水性隔断土坝漏水通道，以其较大的抗拉强度和延伸率承受水压和适应坝体变形；而无纺布亦是一种高分子短纤维化学材料，通过针刺或热粘成形，具有较高的抗拉强度和延伸性，它与塑料薄膜结合后，不仅增大了塑料薄膜的抗拉强度和抗穿刺能力，而且由于无纺布表面粗糙，增大了接触面的摩擦系数，有利于复合土工膜及保护层的稳定。
同时，它们对细菌和化学作用有较好的耐侵蚀性，不怕酸、碱、盐类的侵蚀，在避光使用情况下，使用寿命长。
2.原理膨润土的矿物学名称为蒙脱石，天然的膨润土按化学成分主要分为钠基和钙基两大类。
膨润土具有遇水膨胀的特性，一般钙基膨润土膨胀时，其膨胀仅为自身体积的3倍左右，而钠基膨润土遇水时吸附自身重量五倍的水，体积膨胀到原来的15-17倍以上，将钠基膨润土锁在两层土工合成材料中间，起保护和加固的作用，使GCL具有一定的整体抗剪强度。
3.膨润土防水的特点3.1密实性：钠基膨润土在水压状态下形成高密度横隔膜，厚度约3mm 时，它的透水性为&×10ˉ11m/sec以下，相当于100倍的30cm厚度粘土的密实度，具有很强的自保水性能。
安徽膨润土防水毯工程施工
安徽膨润土防水毯工程施工随着我国基础设施建设的快速发展，防水工程在建筑行业中的地位日益重要。
膨润土防水毯作为一种新型的防水材料，凭借其优越的性能和环保特点，在地下车库、水池、楼顶花园、油库等场合的防水防渗漏工程中得到了广泛应用。
本文将重点介绍安徽膨润土防水毯工程施工的相关内容。
一、膨润土防水毯的概述膨润土防水毯是一种具有高膨胀性的防水材料，主要由膨润土填充在无纺布中而成。
它具有优良的防水、防渗、抗渗透性能，同时具有较好的力学性能和耐久性。
此外，膨润土防水毯还具有环保、施工简便等特点，是一种理想的绿色建筑材料。
二、膨润土防水毯的施工工艺1. 材料准备在施工前，首先要确保膨润土防水毯的质量符合标准要求。
材料运到现场后，应按照规范要求进行验收，检查其规格、外观、厚度、单位面积质量等指标。
2. 施工场地准备施工前，应确保施工场地平整、干净，无杂物、油污等。
场地处理完毕后，进行膨润土防水毯的铺设。
3. 铺设膨润土防水毯膨润土防水毯的铺设应遵循设计要求，采用搭接方式进行。
在大于10%的坡度上铺设时，应尽量减少沿坡长方向的搭接数量。
坡上的膨润土垫必须超过坡脚线1500mm以上。
4. 连接膨润土防水毯膨润土防水毯的连接采用搭接方式，搭接长度不小于100mm。
搭接处应牢固，确保防水效果。
5. 铺设注意事项在铺设膨润土防水毯时，要确保其与地基直接接触，排除褶皱。
户外空气温度应在0℃至40℃之间，避免在极端温度下施工。
此外，施工过程中要注意保护膨润土防水毯，防止其被风吹或被拉出周边锚固沟。
6. 锚固沟施工膨润土防水毯铺设完成后，应及时进行锚固沟的施工。
锚固沟的深度和宽度应符合设计要求，确保膨润土防水毯固定牢固。
三、结语安徽膨润土防水毯工程施工要点主要包括材料准备、施工场地准备、铺设膨润土防水毯、连接膨润土防水毯、铺设注意事项和锚固沟施工等。
只有严格按照施工工艺进行施工，才能确保防水工程的质量，为我国基础设施建设贡献力量。
浅谈深基坑自愈合膨润土防水毯施工
浅谈深基坑自愈合膨润土防水毯施工随着经济的不断发展，各种防水材料的日益涌现，从较早的防水砂浆到如今传统的改性沥青防水卷材，均采用利用材料本身隔离水层的原理。
我公司通过在杭州嘉里中心城市景区绿色综合体项目的大型深基坑项目中运用国际上较为先进的膨润土防水毯材料及科学先进的管理，在施工工程中总结，形成了本论文。
标签：深基坑；膨润土；防水1、引言钠基膨润土在水压状态下形成高密度横隔膜，厚度约3mm时，它的透水性为5×10-11m/sec以下，相当于100倍的30cm厚度粘土的密实度，具有很强的自保水性能。
因为钠基膨潤土系天然无机材料，即使经过很长时间或周围环境发生变化，也不会发生老化或腐蚀现象，因此防水性能持久。
在寒冷气候条件下也不会脆断。
2、工艺原理由高膨胀性的钠基膨润土填充在特制的复合土工布和无纺布之间，用针刺法制成的膨润土防渗垫可形成许多小的纤维空间，是膨润土颗粒不能像一个方向流动，遇水时在垫内形成均匀高密度的胶状防水层，有效的防止水的渗漏。
钠基膨润土遇水时吸附自身重量五倍的水，体积膨胀到原来的15-17倍以上，将钠基膨润土锁在两层土工合成材料中间，起保护和加固的作用，使防渗衬垫具有一定的整体抗剪强度。
3、施工工艺流程及操作要点3.1工艺流程图1 工艺流程（1）施工准备→垫层清理、找平→防水毯裁剪下料→防水毯铺设→防水毯与其他防水材料接头处理→成品保护→浇筑保护层3.2操作要点3.2.1施工准备（1）根据CAD电子图或者蓝图中底板后浇带的划分区域，相应在CAD中做好下料分析，画出膨润土防水毯的铺设顺序和裁剪图。
（2）检查膨润土防水毯的外观质量，记录并修补已经发现的机械损伤和生产创伤、孔洞等缺陷。
（3）查询施工期间的天气情况，确保在施工阶段无雨、无雪的天气下进行。
如确实工期紧张，需要在下雨期间进行的，要用塑料薄膜遮盖，防止膨润土防水毯在保护层未施工前提前水化。
（4）测量放线采用全站仪或经纬仪将底板后浇带的边线投测到垫层上。
膨润士防水毯在防渗工程中的应用
穿墙管道
穿墙管道也是容 易渗 漏的节点 ， 处理 方法也很多。在公 园
中采 用 先在 管道 上 套 做 一 附加 层 ， 面 积 防 水 毯 再 套 过 管 道 并 大 收 头 ，防 水 毯 套 过 管 道 的 口裁 剪 须 严 格 按 照 管道 的直 径 大 ， 。 Ｊ 、 收 头 部 位 采 用 防水 浆 封 口 。
经 过 专 家组 的考 察 论 证 ，以膨 润 土 为 防水 主 材 的 产 品— — 膨 润 土 防水 毯 具 有 防 渗 能 力 强 、 保 无 污 染 、 环 商 等 优 点 ， 当 今市 场 上 众 多 防 渗材 料 中脱 颖 而 出 。 润 在 膨 是 一种 在 有 纺 土 工 布 和 无 纺 土工 布 之 间 ， 夹着 一层 膨 润 并 通过 针织 法进 行 加 固 而成 的毯 状 土 工 合成 织 物。
铺 设 防水 毯
将 防水毯 的包装打开 ， 以采用机械 或者工人拖 可
按 照预 设 的 方 向 或 位 置 打 开 ， 足 够 空 间 的 区 域 ， 有 可
谢 ２０ ０８Fra bibliotek普资讯 膨润 土毯在坡顶 由吊车 吊起 ， 然后 由一组工人沿斜坡 方向向下
， 龙 ｌｍ 以 “ 形 水 系 ” 主 ， 规 划 有 奥 运 会 比赛 场馆 、 运 ｈ 为 并 奥 国 区 等 奥 运赛 事 设 施 ； 区 规 划 面 积 约 ３ ０ｈ ， 自然 际 北 ０ ｍ 以
绿色景观为主。
工程 概 况
奥林 匹克森林公 园防渗项 目由 ６５万 ｍｚ ． 人工湿地 防渗工
盖 的需要用塑料薄膜等覆盖保护 ， 免雨水浸 泡。 避
节 点 处 理
锚 固
奥 林 匹 克 森 林 公 园 人 工 湖 的大 面 积 防 水 毯 末端 应 采 用 锚 固的 方式 固定 ， 防止 防 水 毯 向 下 滑 落 ； 固 沟 一 般 要 求 宽 ３ ０ 锚 ０
膨润土防水毯在现实工程中应用特点及其进展浅析
膨润土防水毯在现实工程中应用特点及其进展浅析发表时间：2019-09-16T09:50:19.403Z 来源：《基层建设》2019年第17期作者：戴靖[导读] 摘要：随着建筑事业的快速发展，膨润土防水毯（GCL）得到了广泛应用，同时其应用性能得到了重视。
身份证号码：33010619830629XXXX 浙江杭州 310000摘要：随着建筑事业的快速发展，膨润土防水毯（GCL）得到了广泛应用，同时其应用性能得到了重视。
在实际施工中防水是必不可少的施工流程，GCL作为重要的防水材料被广泛应用到各种工程建设中。
目前，GCL在现实工程的应用还存在诸多不足，但整体应用效果良好，发展前景广阔。
鉴于此，笔者结合实践研究，就膨润土防水毯在现实工程的应用与进展进行简要分析。
关键词：膨润土防水毯；现实工程；应用特点；进展GCL属于建筑工程防渗漏常见土工合成材料，适合应用在地下室、隧道、铁道等多个区域。
其原理为：高膨胀性的纳基膨润土填充在特制的复合土工布与无纺布之间，以针刺法制作成为膨润土防渗垫从而产生纤维空间，让颗粒朝向一个方向流动，与水接触时生成高密度的胶状防水层，避免防止水渗漏。
一、膨润防水毯施工技术膨润防水毯采用纳基粒子膨润土与水接触膨胀达到24倍，生成均匀的高粘性、低滤失量的胶体系统，两层土工布抑制下膨润土难以实现有序膨胀，不断的吸水膨胀增强密实性达到防水效果。
（一）基面处理防水毯埋设前做好基面处理，包含渗漏水的整治与基面平整性处理。
第一，渗漏水。
基本防渗水需满足以下要求：整治后基面可潮湿，但不可存在点状漏水现象。
以堵或集中引排为主要方法。
排水管嵌入槽内并填平。
排水管用水泥砂浆填充，防止防水毯背后空漏。
基面低洼位置积水要及时清理。
第二，平整度。
为保证平整度需符合规程需求如：圆滑、整洁，基面相邻凸面凹入深度或凸面进度要满足六分之一规程。
基面裂缝宽度大于1.5mm时注意嵌填处理，凿V型槽，平面通过水泥浆填平[1]。
膨润土防水毯在水利工程中的应用
膨润土防水毯在水利工程中的应用摘要：膨润土防水毯是一种新型环保生态复合防渗材料。
它由两层土工合成材料制成，用优质防渗钠基膨润土夹紧，并通过簇刺复合而成。
具有整体稳定性好、抗变形能力强、永久防渗、生态环境保护等特点，在水利工程建设中具有广阔的推广前景。
基于此，本文对膨润土防水毯在水利工程中的应用进行简要的分析。
关键词：膨润土；防水毯；水利工程；应用1钠基膨润土防水毯的优点1.1优异的抗渗性和整体联结性钠基膨润土在水压状态下遇水会形成高密度粘稠状胶体横向防水层，厚度约3mm时，它的透水性一般在5×10-9cm/s以下，相当于100倍的30cm厚度粘土的透水性，抗渗静水压可达1.0MPa以上，具有很强的抗渗性能。
由于钠基膨润土防水毯是依靠膨润土吸水后的高膨胀、低透水性防渗，《JGT193-2006》要求钠基膨润土防水毯单位最低面积质量不小于4000g/m2，防水毯中钠基膨润土密实度较高，这样就有足够多的钠基膨润土可以吸水膨胀横向联结形成连续不间断的防水层，不易出现漏水点，施工质量较易得到保证；同时又能有效地填补2mm以内因施工质量、不均匀沉降或后期破坏等原因产生的轻微损伤和裂缝，具有非常好的整体联结性。
1.2绿色环保、寿命长久钠基膨润土为天然无机材料，主要矿物成分为蒙脱石，对人体无害无毒，不会污染水体；同时整个膨胀防渗过程只是物理膨胀过程，无其他有害化学物质产生，即便将来长埋地下，或周围环境发生变化，也不会发生老化或腐蚀现象，对地理环境也没有什么特别的影响，具有良好的环保性能。
而且由于整个胀缩过程只是物理过程，膨润土在干燥条件下会自动恢复为原来的分子结构无其他变化，所以整个胀缩过程可反复无限次，可保证钠基膨润土防水毯在经过若干年后仍能保持完美的防水性能。
因此，钠基膨润土防水毯的使用寿命更长久。
1.3施工方法简单可靠，施工要求低和其他防水材料比较，钠基膨润土防水毯施工属干作业，相对比较简单，不需要加热和粘贴。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈膨润土防水毯防渗技术的应用程玖红郑州市水利建筑勘测设计院，河南郑州 450006摘要：膨润土胶体还可以在膨胀压力作用下，进入周围土体的裂隙及混凝土结构的裂隙中，进一步保证了防水层的抗渗性能。
关键词：膨润土防水毯；新型防水材料；天然纳米材料；吸水膨胀；膨胀压力；防水性能；膨胀自愈性中图分类号：TV44 文献标识码：A 文章编号：1671-5810(2015)39-0161-021 防水毯防渗技术的应用膨润土是一种天然的纳米材料, 是由火山灰形成的层状岩石, 大部分是由第三纪火山灰或者流纹岩变质而形成。
它的矿物学名称为蒙脱石, 虽然在法国发现, 但由于在美国蒙大拿州的福塔蒙脱附近首次发现了矿脉, 所以又叫蒙脱石, 其粒径为10- 9m～10- 7m , 国外称其为天然纳米材料。
膨润土防水毯( Geosynthetic Clay Liner)是一种新型防水材料,它由天然钠基膨润土加上两层土工织物(一层有纺土工布, 一层无纺土工布)包裹, 以专利针织加固而成。
该产品是由德国诺威公司在20世纪80年代后期研制生产成功的, 1988年后才陆续做工程应用, 该产品在世界上处于技术领先地位, 至今很多发达国家已经拥有该产品的生产工艺及广泛使用的工程实践。
膨润土防水毯应用十分广泛, 可用于市政、环保、水利、公路、铁路、垃圾填埋场、水利工程及工业与民用建筑地下防水防渗施工。
膨润土防水毯已在世界上许多重要工程中使用, 并证明具有很好的防水防渗效果。
如韩国汉城地铁、新机场、大邱木安地下车道等等。
我国前几年只在少数的国外独自工程中使用, 随着膨润土防水毯的国产化, 我国许多工程也开始使用。
20 世纪90 年代上海建造金茂大厦时, 由美国CET CO 公司生产的VOLTEX 膨润土防水毯被首选为地下室防水料, 其卓绝的防水性能开始被国人所接受。
其后上海的康平路市委办公楼、华安大厦、力宝广场、梅龙镇广场都成为这一材料的成功案例。
北京元大都遗址湖底防渗处理以及云冈石窟顶部渗漏的设计方案中, 选用的防水材料也是膨润土防水毯。
2 膨润土防水毯防渗机理膨润土是防水毯中起防水作用的材料，必须采用有较高的纯度和膨润度（膨胀指数）的钠基膨润土。
国内可开采的高纯度膨润土绝大部分为钙基土，因此须经过钠化后使用。
考虑到环保方面的需要，目前国内外多数厂家都采用颗粒状膨润土进行生产。
膨润土是一种以蒙脱石为主要组份的粘土矿物。
蒙脱石是一种含有少量碱金属和碱土金属的含水铝硅酸盐，因同型置换的阳离子价与被置换的阳离子价不同而使单位晶胞呈负电性，它将吸附阳离子，根据吸附离子的不同，膨润土一般分为钠基土和钙基土。
钠基土由于单位晶层中存在极弱的键和良好的解理，而钠离子本身半径小、离子价低，所以水能进入单位晶层间，引起晶格膨胀，其膨胀可达自身体积的10～30倍。
膨润土防水毯正是利用了钠基膨润土的遇水膨胀特性，并通过复合工艺，使其形成均匀连续的毯状材料，将膨润土的自然膨胀特性转换成了我们需要的防水特性。
膨润土防水毯遇水后，包裹在其中的钠基膨润土就开始吸水膨胀，在一定夹持力（来自防水毯内部纤维的拉力、建筑底板压力及侧墙的挤压力、回填土等保护层的压重等）的作用下，分子之间发生定向的穿插排列，内部空隙缩小，形成致密的凝胶结构，从而达到防水的效果。
在一定范围内，夹持力越大，致密程度就越高，防水效果就越理想。
膨润土防水毯的这种膨胀倾向，还可以补偿建筑基础表面的不规则形状，以及基础收缩和变形产生的缝隙，从而保证防水层基层的紧密结合。
膨润土胶体还可以在膨胀压力作用下，进入周围土体的裂隙及混凝土结构的裂隙中，进一步保证了防水层的抗渗性能。
实验证明混凝土自身2mm深的裂缝均可被膨润土粒子填充密实而具有防水性能。
即使防水层遭到破坏而存在细小的不连续的情况，由于其具有膨胀自愈性，可以自动修复破损部位，防水性能也不受影响。
3 施工方法3.1 工艺流程膨润土防水毯施工前，应先干撒一层膨润土颗粒，用量为3kg/m2。
3.2 防水毯下料下料前，必须先查勘现场，根据工程特点，确定铺设方案，方案原则应以尽量减少防水毯的搭接和节约材料为准，视防水毯的幅宽纵、横向铺设均可。
下料宜精确，可少许富余，不得短缺；下料不合格严禁使用。
3.3 防水毯的固定防水毯立面应用水泥钉及垫片穿孔固定，防水毯顶面不允许用水泥钉固定。
水泥钉的长度应不小于40mm，垫片可为圆形或方形，垫片的直径或边长应不小于30mm；钉孔应呈梅花形布置，水泥钉间距：立（斜）面为500mm、搭接缝处为300mm。
垫片选用 1.5mm 厚的镀锌铁皮现场裁剪而成的方形垫片。
防水毯的高密度聚乙烯（HDPE）薄膜的一面应朝向迎水面。
3.4 防水毯搭接防水毯为自然搭接，搭接宽度为100mm，搭接处应用膨润土密封胶密封，用量为0.3kg/m2。
大面防水毯的搭接缝不宜设在拐角处，搭接缝应离拐角500mm 以上；拐角处防水毯应增设附加层。
拐角处防水毯铺设方法：先铺500mm 宽附加层（沿拐角两侧各250mm），再铺大面防水毯，大面铺设防水毯前在结构表面均匀铺设一层膨润土颗粒，用量为3kg/m2。
如在立面、平面拐角处的搭接不可避免时，则搭接宽度应为600mm，即立面、平面上的防水毯在拐角处均再往平面、立面延长300mm，不另铺500mm 宽的附加层，且立面的防水毯必须压在平面的防水毯之上；如为顶板和侧墙拐角的外包防水，则必须为顶板防水毯压侧墙防水毯。
膨润土防水毯与聚氨酯涂层和SBS 改性沥青卷材的搭接宽度应不小于400mm。
搭接缝应密贴、平整，严禁皱折。
立面上，防水毯的搭接必须是上幅压下幅；防水毯的拼接应尽量减少接缝，接缝宜错开。
搭接缝必须用膨润土防水浆封闭。
3.5 收头处理防水毯铺设至立面顶部应作收头处理。
收头做法：如图1所示，先应用30mm 宽、2mm 厚的镀锌铁皮收口，收口用水泥钉固定，钉间距应不大于300mm；防水毯顶端必须用膨润土防水浆封口。
（下转第 163 页）用来解决电力系统运行过程中所遇到的困难。
所以在专家系统解决电力系统故障的能力上应该遵循系统储备的知识和经验的基础上，提高开发创新能力。
3.2 电力系统中神经网络控制技术的应用神经网络控制具有更强的组织学习能力和信息处理能力。
其可以实现对电力系统的直接控制，有效的提高对电力系统的数据计算，提高电力自动化系统的故障诊断，通过自动调节使系统恢复到正常状态，及时检测系统故障或对不安全状态预警，在不影响用户供电质量或在将其影响降低到最小的情况下进行相应的决策和操作，实现电网在不同状态下的安全、可靠与经济运行。
4 结束语目前，电气自动化技术是一种综合性技术，其主要应用方向就是电力系统自动化应用。
电气自动化技术在我国电气系统中的应用不仅为我国电力系统在运行中的故障诊断和处理方面做出了很大的贡献，而且极大地提高了我国电力系统运行的安全性、稳定性和高效率性等，因此扩大电气自动化在我国电力系统中的应用和促进我国电气自动化的发展已经是我国电力系统的发展方向和必然要求。
参考文献[1]贤静媛. 电气自动化在电力系统中的应用[J]. 中国高新技术企业, 2015, 20:40-41.[2]陆晶晶. 电气自动化在电力系统中的应用[J]. 信息系统工程, 2015, 05:65.[3]乔琳. 浅谈电气自动化在电力系统中的应用[J]. 科技风, 2015, 01:68.图13.6 防水毯破损处的修补防水毯铺/挂设过程中，因钉孔或其他原因造成的破损，应妥善修补。
修补方法：在防水毯铺设过程中，对破损处先作明显标识；破损如为钉孔，用膨润土防水浆封闭即可。
其它较大的破损，先用膨润土防水浆将破损部位封闭，再用同质量防水毯覆盖修补，补丁应大于破损边缘300mm，并用水泥钉固定；同时，必须用膨润土防水浆将补丁周边封闭。
3.7 保护层防水毯铺设完毕，应及时浇筑150mm 厚的C20 细石混凝土保护层。
3.8 注意事项防水毯铺设过程应尽量防止施工用水引起膨润土早期水化。
明挖施工铺设防水毯前，应注意天气预报的天气变化，防止雨、雪前铺设。
铺设立面拐角处防水毯时，应先顺拐角用钉子固定防水毯，再固定其他部位，以防止防水毯空鼓、紧绷。
在转角处、阴阳角等特殊部位，应增贴一层防水毯作为附加层，宽度为500mm。
应先铺附加层（转角、阴阳角两侧各宽250mm），再铺/挂大面防水毯。
4 质量检测防水毯为新型防水材料, 主要技术指标要求如表1。
表1防水毯单位面积质量（g/m2）≥4500防水毯纵向断裂强度（kN/m）≥10防水毯横向断裂强度（kN/m）≥10防水毯纵向断裂伸长率（%）≥10防水毯横向断裂伸长率（%）防水毯垂直渗透系数（cm/s）防水毯抗刺破强度（N）防水毯剥离强度(N/10cm)防水毯抗静水压试验（0.3Mpa）≥6≤5×10-9≥400≥6530min无渗漏4.1 防水毯产品的质量验收（1）防水毯主材及配套材料的质量必须符合设计要求。
（2）检验数量：同生产批号、同规格、同交货状态的主材及配套材料，防水毯每12000 m2 为一检验批，不足12000 m2 也按一检验批次。
施工单位每检验批次，监理单位做30%的见证检验。
检验规则按《钠基膨润土防水毯》（JG/T193—2006）第6条执行。
（3）检验方法：满足行业标准的同时，检查产品出厂合格证、产品物理力学性能检测报告和现场抽样复验报告。
4.2 隐蔽工程验收（1）膨润土材料防水工程的基面处理、防水毯铺设、防水毯保护层作为隐蔽工程进行质量验收，并要填写隐蔽工程验收记录。
（2）基面处理的验收。
检验数量：基面碾压密实度2点/1000 m2。
基面标高2 点/1000 m2 施工单位全数检验，监理单位按施工单位检验数的30%作见证检验及按10%作平行检验。
检验方法：观查、尺量检查、水准仪及环刀法检测等。
（3）防水毯铺设的验收。
检验数量：施工单位全数检验，监理单位按施工单位检验数的30%作见证检验及按10%作平行检验。
检验方法：观查、尺量检查等。
（4）防水毯保护层的验收。
检验数量：基面碾压密实度2点/1000 m2。
基面标高2点/1000 m2施工单位全数检验，监理单位按施工单位检验数的30%作见证检验及按10%作平行检验。
检验方法：观查、尺量检查、水准仪及环刀法检测等。
参考文献[1]张大科，新型土工合成材料——膨润土防水毯[J].节能减排，2009,8:122-123.[2]李英峰，膨润土防水毯在文瀛湖水库防渗改造工程中的应用[J].山西水利科技，2012,4:37。
