AP,WDS模式以及WDS和AP+WDS详细配置
AP、WDS模式以及WDS和AP+WDS详细配置一、 1、AP无线接入点(信号覆盖模式)和AP Client(无线客户端模式)
2、WDS无线分布式系统(桥接模式)和AP+WDS混合模式(既做桥接，又做覆盖)
3、802.1x认证和客户端无缝漫游AP无线接入点和AP Client这种方案是针对受到空间范围限制的用户，适合小型网络类型：家庭、30左右的企业办公。
这样可在有限的范围实现多用户高速上网。
WDS无线分布式系统和AP+WDS混合模式这种方案是针对房间结构比较复杂，多层或多房间的用户，适合中型网络类型：校园网络、企业网，使用这种结构可以保证在传输速度、稳定性和覆盖范围上达到最佳平衡。
二、无论是用那种模式，要达成WDS模式还有以下必要条件，在无线设置时必须遵循。
1、两个无线路由器/AP都要支持WDS功能
2、两个无线路由器/AP的SSID必须相同
3、两个无线路由器/AP的无线网频道必须相同。
默认值通常是“自动”，建议手动设置，确保相同的频道。
4、两个无线路由器/AP都启动WDS功能，并相互注册对方AP的Wireless MAC address，以此作为组建WDS的身份识别。
注意MAC地址通常是有线/无线各一个，即“Lan MAC
Address”和“Wireless MAC Address”是不一样的。
在WDS 功能中需要注册的是对方AP的“Wireless MAC Address”，注意不要混淆。
5、两个AP的安全设置必须相同，关键是安全机制和密码都必须相同。
对于两台不同品牌的无线路由器，建议先用不加密方式把WDS调试好，然后再根据需要设置加密，避免因为加密不兼容造成WDS设置不通的问题。
准备:两台无线路由器A与B
网络:外部的上网线接在A的WAN口上,A启用DHCP及代理上网功能.B做A的信号中继.
操作:对路由器A进行的操作:
1、进入A的管理界面。
a.将A基本配置中的使用类型改为AP+WDS.
b.SSID与B路由器相同即可.
2、进入无线分布系统配置
a.启动WDS
b.增加WDS AP,输入B路由器的MAC地址
3、设备工作模式
修改A路由器的工作模式为路由或网关模式。
对路由器B进行的操作:
1、进入B的管理界面,
a.将B基本配置中的使用类型改为AP+WDS。
b.SSID与A路由器相同即可.
2、进入无线分布系统配置
a.启动WDS
b.增加WDS AP,输入A路由器的MAC地址
3、设备工作模式
修改B路由器的工作模式为网桥模式。
对客户端进行的设置:
1、打开设置无线网卡的相关工具
2、进入选择无线接入点的相关选项
3、刷新无线设备,并以MAC地址为选择的依据,选择距离自
己最近的无线路由器
4、稍等一会儿再检查无线网卡的信号强度,如果路由器选择正确通常信号会比以前强许多。
无线AP的六种组网模式
物尽其用：无线AP的六种组网模式根据AP的功用不同，WLAN可以根据用户的不同网络环境的需求, 实现不同的组网方式。
目前NETGEAR的AP可支持以下六种组网方式。
单个AP网络(1)AP模式，又被称为基础架构模式，由AP、无线工作站(STA)以及分布式系统(DSS)构成，覆盖的区域称基本服务区(BSS)。
其中AP用于在无线STA和有线网络之间接收、缓存和转发数据，所有的无线通讯都经过AP完成。
AP通常能够覆盖几十至几百用户，覆盖半径达上百米。
(2)点对点桥接模式。
两个有线局域网间，通过两台AP将它们连接在一起，实现两个有线局域网之间通过无线方式的互连和资源共享,也可以实现有线网络的扩展。
如果是室外的应用, 由于点对点连接一般距离较远，建议最好都采用定向天线。
(3)点对多点桥接模式。
点对多点的无线网桥能够把多个离散的远程网络连成一体，通常以一个网络为中心点发送无线信号，其他接收点进行信号接收。
多个有线AP(4)AP Client客户端模式。
该模式看起来比较特别，中心的AP设置成为AP 模式，可以提供中心有线局域网络的连接和自身无线覆盖区域的无线终端接入;远端有线局域网络或单台PC电脑所连接的AP设置成AP Client客户端模式，远端无线局域网络便可访问中心AP所连接的局域网络了。
单个有线AP+多个无线AP扩展(5)无线中继模式。
无线中继模式可以实现信号的中继和放大, 从而延伸无线网络的覆盖范围。
中心AP最多支持四个远端无线中继模式的AP接入。
无线分布式系统(WDS)的无线中继模式,提供了全新的无线组网模式。
可适用于那些场地开阔、不便于敷设以太网线的场所,像大型开放式办公区域、仓库、码头等。
(6)无线混合模式。
NETGEAR 无线分布式系统(WDS)的无线混合模式,可以支持在点对点、点对多点、中继应用模式下的AP, 同时工作在两种工作模式状态，即:桥接模式+AP模式。
这种无线混合模式充分体现了灵活、简便的组网特点。
多个无线AP间无线组网设置教程
多个无线AP间无线组网设置教程局域网通常是分布在一个有限地理范围内的网络系统，一般所涉及的地理范围只有几公里。
局域网专用性非常强，具有比较稳定和规范的拓扑结构。
如果WIFI信号不好，要在其内放一AP，开墙打洞再拉一条网线的方案行不通，只好使用无线AP的WDS功能，进行AP 间组网，下面就详情来看看多个无线AP间无线组网的方法，仅供参考具体介绍事因：今日公司新建一会议室，里面WIFI信号不好，要在其内放一AP增强WIFI信号，开墙打洞再拉一条网线的方案行不通，只好使用无线AP的WDS功能，进行AP间组网。
WDS简介：WDS(Wireless Distribution System，无线分布式系统)，通过无线链路连接两个或者多个独立的有线局域网或者无线局域网，组建一个互通的网络实现数据访问。
WDS的优势：802.11 的无线技术已经在家庭、SOHO、企业等得到广泛地应用，用户已经能通过这些无线局域网方便地访问Internet 网络。
但是在这种网络应用中，AP必须链接到已有的有线网络，才可能提供无线用户的网络访问服务。
采用传统的方式，AP 需要和有线网络连接，会导致最终部署成本较高，并且在大面积无线覆盖时需要大量的时间，而使用WDS 技术可以在一些复杂的环境中方便快捷建设无线局域网。
WDS 网络的优点包括：通过无线网桥连接两个独立的局域网段，并且在他们之间提供数据传输。
低成本，高性能。
扩展性好，并且无需铺设新的有线连接和部署更多的AP。
适用于公司，大型仓储，制造，码头等领域。
这AP间无线组网可以使用点到点桥接也可以点到多点桥接这两种组网方案中，LAN Segment 1接有网线，其它AP没有接网线，它们相当于把AP1的信号接收过来增强后再给其它WIFI终端用户使用，在这个WIFI网络中，你只找得到LAN Segment 1中设置的网络共享SSID，在这两类组网中，所有AP(包括AP1)都为终端提供WIFI服务。
AP,WDS模式以及WDS和AP+WDS详细配置
AP、WDS模式以及WDS和AP+WDS详细配置一、 1、AP无线接入点(信号覆盖模式)和AP Client(无线客户端模式)2、WDS无线分布式系统(桥接模式)和AP+WDS混合模式(既做桥接，又做覆盖)3、802.1x认证和客户端无缝漫游AP无线接入点和AP Client这种方案是针对受到空间范围限制的用户，适合小型网络类型：家庭、30左右的企业办公。
这样可在有限的范围实现多用户高速上网。
WDS无线分布式系统和AP+WDS混合模式这种方案是针对房间结构比较复杂，多层或多房间的用户，适合中型网络类型：校园网络、企业网，使用这种结构可以保证在传输速度、稳定性和覆盖范围上达到最佳平衡。
二、无论是用那种模式，要达成WDS模式还有以下必要条件，在无线设置时必须遵循。
1、两个无线路由器/AP都要支持WDS功能2、两个无线路由器/AP的SSID必须相同3、两个无线路由器/AP的无线网频道必须相同。
默认值通常是“自动”，建议手动设置，确保相同的频道。
4、两个无线路由器/AP都启动WDS功能，并相互注册对方AP的Wireless MAC address，以此作为组建WDS的身份识别。
注意MAC地址通常是有线/无线各一个，即“Lan MACAddress”和“Wireless MAC Address”是不一样的。
在WDS 功能中需要注册的是对方AP的“Wireless MAC Address”，注意不要混淆。
5、两个AP的安全设置必须相同，关键是安全机制和密码都必须相同。
对于两台不同品牌的无线路由器，建议先用不加密方式把WDS调试好，然后再根据需要设置加密，避免因为加密不兼容造成WDS设置不通的问题。
准备:两台无线路由器A与B网络:外部的上网线接在A的WAN口上,A启用DHCP及代理上网功能.B做A的信号中继.操作:对路由器A进行的操作:1、进入A的管理界面。
a.将A基本配置中的使用类型改为AP+WDS.b.SSID与B路由器相同即可.2、进入无线分布系统配置a.启动WDSb.增加WDS AP,输入B路由器的MAC地址3、设备工作模式修改A路由器的工作模式为路由或网关模式。
无线路由器的AP、WDS、WISP使用功能详解
无线路由器的AP、WDS、WISP使用功能详解无线路由器的AP、WDS、WISP使用功能详解：AP无线路由器的无线功能开启后，设想在路由器的LAN口上，接了一个无线交换机。
这个无线交换机的无线插接口，就是这个无线路由器的无线AP，这种工作模式就是无线路由器的AP模式（无线接入点模式）。
一个电脑上用的无线网卡，可以看成是一个无线插接头。
无线路由器的无线AP可以看成是无线交换机的无线插接口。
一个无线网卡无线连接到无线AP，就相当于一根网线的网线头插接在一个有线交换机的LAN口上了。
一根网线的一个网线头只能插接在一个有线交换机上，一个有线交换机上可以插接几根网线。
和有线交换机类似，一个无线网卡只能无线连接到一个无线AP，一个无线AP上可以有几个无线连接的无线网卡。
WDS设想在路由器的LAN口上，接了一个专用的无线网卡。
这种专用的无线网卡不能无线连接到另一个无线路由器的无线AP。
只有另一个无线路由器的LAN口上也接了这种专用的无线网卡，这两个专用的无线网卡才能无线对等连接，这种工作模式就是无线路由器的WDS模式（无线分布系统模式）。
如果AP模式和WDS模式同时工作运行，就是无线路由器的AP+WDS模式。
WISP设想在路由器的WAN口上，接了一个电脑上用的普通无线网卡，可以无线连接到另一个无线路由器的无线AP，这种工作模式就是无线路由器的WISP模式（无线WAN口模式）。
这时无线路由器的有线WAN口换成了无线WAN口，原来WAN口的插接网线工作，变成了无线连接时的设置无线SSID、无线频道、安全密钥等工作。
现在的无线路由器的WISP模式工作运行时，AP模式都是在同时工作运行。
一般人也把WISP模式称为无线万能中继模式或无线信号放大模式，意思是把无线WAN口连接的无线信号，再通过无线AP转发出去。
其实，一个普通的有线路由器，把WAN口和LAN口都想象成是无线连接的，就是一个WISP模式的无线路由器，网络使用功能是一样的，区别只是有线和无线。

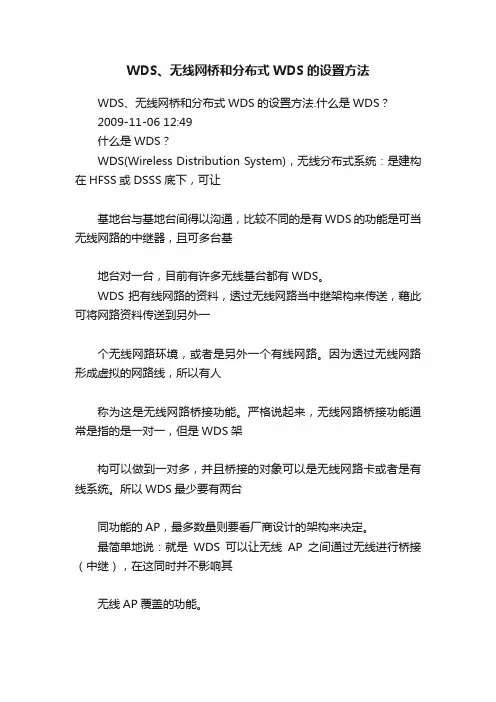

WDS、无线网桥和分布式WDS的设置方法
WDS、无线网桥和分布式WDS的设置方法WDS、无线网桥和分布式WDS的设置方法.什么是WDS？2009-11-06 12:49什么是WDS？WDS(Wireless Distribution System)，无线分布式系统：是建构在HFSS或DSSS底下，可让基地台与基地台间得以沟通，比较不同的是有WDS的功能是可当无线网路的中继器，且可多台基地台对一台，目前有许多无线基台都有WDS。
WDS把有线网路的资料，透过无线网路当中继架构来传送，藉此可将网路资料传送到另外一个无线网路环境，或者是另外一个有线网路。
因为透过无线网路形成虚拟的网路线，所以有人称为这是无线网路桥接功能。
严格说起来，无线网路桥接功能通常是指的是一对一，但是WDS架构可以做到一对多，并且桥接的对象可以是无线网路卡或者是有线系统。
所以WDS最少要有两台同功能的AP，最多数量则要看厂商设计的架构来决定。
最简单地说：就是WDS可以让无线AP之间通过无线进行桥接（中继），在这同时并不影响其无线AP覆盖的功能。
那如何去设置这些链接哪？此主题相关图片如下：点对点.jpg这是无线点对点（ADHOC）的功能说明图，这种方式支持WEP 加密，因为别的ADHOC可以并入到这种联接中，最多一个组可以三到五台结点。
这种方式是一种可以理解成无线网线，把二个路由的节点联系在一起，而AP功能将会无效，可稳定的传送数据，不受SSID功击的干扰。
番茄的这种方式把它更加强化，马上再详细介绍。
再下面是WDS标准格式。
此主题相关图片如下：wds.jpg这是标准的WDS格式，无线的AP功能，有线网络功能都可用，可以理解成AP2就是AP1的延伸，运用是最多的。
注：因为借用图片，有些地方的设置不以图片文字说明为准。
此主题相关图片如下：分布式wds.jpg这是番茄所特有的一种功能，分布式WDS，他在PA1上选用分布式，那么只有有线可以使用，而无线只为WDS结点内的MAC地址服务，AP2也选用这种模式，就成了升级的ADHOC点对点模式，但他可以有十个点对点集团，比ADHOC强不少。
路由器无线桥接(WDS)设置方法
路由器无线桥接(WDS)设置方法路由器无线桥接(WDS)设置方法：一、概述无线桥接(WDS)是一种将多个无线路由器连接在一起，扩展网络覆盖范围的方法。
通过无线桥接，可以实现远距离的无线信号传输，提供更广阔的网络覆盖范围。
本文将介绍如何设置路由器的无线桥接。
二、准备工作在开始设置无线桥接之前，请确保您已经完成以下准备工作：1：至少有两台支持无线桥接功能的路由器。
2：了解每台路由器的默认IP地质、用户名和密码。
3：将这些路由器放置在适当的位置，以确保无线信号的传输和接收质量。
三、连接路由器在开始设置无线桥接之前，请确保您已正确地连接了每台路由器的电源和网络线。
确保每台路由器都能正常工作，并具有无线信号传输的功能。
四、进入路由器设置界面1：首先查找一台运行正常的路由器作为主路由器。
2：通过在浏览器中输入主路由器的默认IP地质，进入路由器的设置界面。
3：输入正确的用户名和密码，登录到路由器的设置界面。
五、设置主路由器在主路由器的设置界面中，进行以下配置：1：找到无线设置选项，并启用无线桥接功能。
2：输入桥接的名称(SSID)和密码(密码必须与其他桥接路由器一致)。
3：保存配置并重启主路由器。
六、设置从路由器在从路由器的设置界面中，进行以下配置：1：通过浏览器输入从路由器的默认IP地质，进入路由器的设置界面。
2：输入正确的用户名和密码，登录到路由器的设置界面。
3：找到无线设置选项，并启用无线桥接功能。
4：输入与主路由器相同的桥接名称(SSID)和密码。
5：保存配置并重启从路由器。
七、测试无线桥接在从路由器重启后，等待一段时间，使桥接生效。
1：使用电脑或移动设备连接到主路由器的无线网络。
2：移动到主路由器无线信号覆盖范围外，查看是否能够连通从路由器的无线网络。
3：如果能够连接从路由器的无线网络并正常上网，则表明无线桥接设置成功。
附件：本文档不涉及任何附件。
法律名词及注释：1、无线桥接(WDS)：一种将多个无线路由器连接在一起，扩展网络覆盖范围的方法。
什么是APWDS模式以及WDS和APWDS详细配置修订稿
什么是A P W D S模式以及W D S和A P W D S详细配置集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]一、无线接入点(信号覆盖模式)和 AP Client (无线客户端模式)无线分布式系统(桥接模式)和 AP+WDS混合模式(既做桥接，又做覆盖)认证和客户端无缝漫游AP无线接入点和AP Client这种方案是针对受到空间范围限制的用户，适合小型网络类型：家庭、30左右的企业办公。
这样可在有限的范围实现多用户高速上网。
WDS无线分布式系统和AP+WDS混合模式这种方案是针对房间结构比较复杂，多层或多房间的用户，适合中型网络类型：校园网络、企业网，使用这种结构可以保证在传输速度、稳定性和覆盖范围上达到最佳平衡。
二、无论是用那种模式，要达成WDS模式还有以下必要条件，在无线设置时必须遵循。
1.两个无线路由器/AP都要支持WDS功能2.两个无线路由器/AP的SSID必须相同3.两个无线路由器/AP的无线网频道必须相同。
默认值通常是“自动”，建议手动设置，确保相同的频道。
4.两个无线路由器/AP都启动WDS功能，并相互注册对方AP的Wireless MAC address，以此作为组建WDS的身份识别。
注意MAC地址通常是有线/无线各一个，即“Lan MAC Address”和“Wireless MAC Address”是不一样的。
在WDS功能中需要注册的是对方AP的“Wireless MAC Address”，注意不要混淆。
5.两个AP的安全设置必须相同，关键是安全机制和密码都必须相同。
对于两台不同品牌的无线路由器，建议先用不加密方式把WDS调试好，然后再根据需要设置加密，避免因为加密不兼容造成WDS设置不通的问题。
准备:两台无线路由器A与B网络:外部的上网线接在A的WAN口上,A启用DHCP及代理上网功能.B做A的信号中继. 操作:对路由器A进行的操作:1. 进入A的管理界面,a. 将A基本配置中的使用类型改为AP+WDS.b. SSID与B路由器相同即可.2. 进入无线分布系统配置a. 启动WDSb. 增加WDS AP,输入B路由器的MAC地址3. 设备工作模式修改A路由器的工作模式为路由或网关模式----------------------------------对路由器B进行的操作:1. 进入B的管理界面,a. 将B基本配置中的使用类型改为AP+WDS.b. SSID与A路由器相同即可.2. 进入无线分布系统配置a. 启动WDSb. 增加WDS AP,输入A路由器的MAC地址3. 设备工作模式修改B路由器的工作模式为网桥模式------------------------------------对客户端进行的设置:1. 打开设置无线网卡的相关工具2. 进入选择无线接入点的相关选项3. 刷新无线设备,并以MAC地址为选择的依据,选择距离自己最近的无线路由器4. 稍等一会儿再检查无线网卡的信号强度,如果路由器选择正确通常信号会比以前强许多。
2台路由器的wds设置
2台路由器的wds设置WDS把有线网络的资料，透过无线网络当中继架构来传送，借此可将网络资料传送到另外一个无线网络环境，或者是另外一个有线网络。
店铺为大家整理了2台路由器的wds设置相关内容，供大家参考阅读!2台路由器的wds设置方法首先要查看2个无线路由器的无线MAC地址：▲一、主路由器，AP1配置图示：1，在地址栏中输入“192.168.1.1”，然后在弹出的窗口中，输入默认的用户名：admin 密码：admin▲2，在WAN口设置中，设置当前的Internet接入方式，在此例中是PPPoE拨号。
▲3，设置无线的基本信息，将默认的SSID改为AP1，开启Bridge 功能，在下面的框框中输入AP2 的无线MAC地址。
▲4，保持DHCP处于启用状态▲二、副路由器，AP2配置图示：1，在地址栏中输入192.168.1.1，然后输入默认的帐号:admin,默认密码：admin▲2，在LAN口设置中，将LAN口IP改为：192.168.1.2，然后点击“保存”。
▲3，WAN口设置保持默认，不变。
▲4，在“无线参数”基本设置中，更改SSID为AP2，开启Bridge 功能，在下面的框框中填入AP1的MAC地址。
▲5，在DHCP服务设置中，禁用DHCP服务。
然后点击“保存”。
▲点对点无线桥接的基本配置完成了。
使用无线客户端无论连接到AP1还是AP2都可以正常上网!6、安全密码设置。
如果不希望未授权用户访问我们的AP，在“无线参数”基本配置中开启安全设置，加密类型只用默认的WEP,密钥格式为ASCII码，密钥类型根据需要可以选择128位或64位，这里选的是64位。
密码：1234567890(AP1和AP2的加密都要配置，两边配置一样)。
▲点对多点无线桥接配置设备名称：无线宽带路由器品牌型号：TP-LINK TL-WR340G+设备数量：5▲1,AP3、AP4、AP5的配置和AP2一样，在“无线参数”基本配置中，都填入AP1的无线MAC地址，都禁用DHCP服务。
无线ap与无线路由器连接配置方法
无线路由器及无线AP组网方案无线局域网（WLAN：Wireless Local Area Network）是计算机网络和无线通信技术相结合的产物。
具体地说就是在组建局域网时不再使用传统的电缆线而通过无线的方式以红外线、无线电波等作为传输介质来进行连接，提供有线局域网的所有功能。
无线局域网的基础还是传统的有线局域网，是有线局域网的扩展和替换，它是在有线局域网的基础上通过无线集线器、无线访问节点、无线网桥、无线网卡等设备来实现无线通信的。
目前无线局域网使用的频段主要是S频段（2.4GHz~2.4835GHz）。
无线局域网的组网模式大致上可以分为两种，一种是Ad－hoc模式，即点对点无线网络；另一种是Infrastructure模式，即集中控制式网络。
1、Ad－hoc模式Ad-hoc网络是一种点对点的对等式移动网络，没有有线基础设施的支持，网络中的节点均由移动主机构成。
网络中不存在无线AP，通过多张无线网卡自由的组网实现通信。
基本结构如下图所示：要建立对等式网络需要完成以下几个步骤：1）首先为您的电脑安装好无线网卡，并且为您的无线网卡配置好IP地址等网络参数。
注意，要实现互连的主机的IP必须在同一网段，因为对等网络不存在网关，所以网关可以不用填写。
2）设定无线网卡的工作模式为Ad-hoc模式，并给需要互连的网卡配置相同的SSID、频段、加密方式、密钥和连接速率。
注：TP-LINK全系列无线网卡产品都支持此应用模式。
2、Infrastructure模式集中控制式模式网络，是一种整合有线与无线局域网架构的应用模式。
在这种模式中，无线网卡与无线AP进行无线连接，再通过无线AP与有线网络建立连接。
实际上Infrastructure 模式网络还可以分为两种模式，一种是无线路由器+无线网卡建立连接的模式；一种是无线AP与无线网卡建立连接的模式。
“无线路由器+无线网卡”模式是目前很多家庭都使用的模式，这种模式下无线路由器相当于一个无线AP集合了路由功能，用来实现有线网络与无线网络的连接。
无线连接 WDS 方式详解
无线分布式系统WDS 设置方法详解在无线网络成为家庭和中小企业组建网络的首选解决方案的同时，由于房屋基本都是钢筋混凝土结构，并且格局复杂多样，环境对无线信号的衰减严重。
所以使用一个无线AP进行无线网络覆盖时，会存在信号差，数据传输速率达不到用户需求，甚至存在信号盲点的问题。
为了增加无线网络的覆盖范围，增加远距离无线传输速率，使较远处能够方便快捷地使用无线来上网冲浪，这样就需要用到我们无线路由器的桥接或WDS功能。
上图所示为一小型企业无线网络，A、B、C三个部门如果只使用1个无线路由器（本文以TL-WR841N V5为例），可能会出现一些计算机搜到信号很弱或者搜索不到信号，导致无法连接无线网络。
解决方法是：A、B、C三个部门各自连接一台无线路由器，三个无线路由器通过WDS连接就可以实现整个区域的完美覆盖、消除盲点。
配置思想：无线路由器B作为中心无线路由器，无线路由器A、C与无线路由器B建立WDS连接。
步骤如下：(注：本文所介绍的产品设置方法适用于TL-WR841N v5、TL-WR741N、TL-WR742N。
)一、中心无线路由器B设置登陆无线路由器B管理界面，在无线设置-基本设置中设置“SSID号”、“信道”，如图：在无线设置-无线安全设置中设置无线信号加密信息记录无线路由器B设置后的SSID、信道和加密设置信息，在后续无线路由器A、C的配置中需要应用。
二、无线路由器A设置。
1.修改LAN口IP地址。
在网络参数-LAN口设置中，修改IP地址和B路由器不同（防止IP地址冲突），如192.168.1.2，保存，路由器会自动重启。
2.启用WDS功能。
重启完毕后，用更改后的LAN口IP地址重新登陆无线路由器A，在无线设置-基本设置中勾选“开启WDS”。
3.WDS设置。
点击“扫描”，搜索周围无线信号。
在扫描到的信号列表中选择B路由器SSID号，如下图中TP-LINK_841_B,点击“连接”。
将信道设置成与B路由器信道相同。
