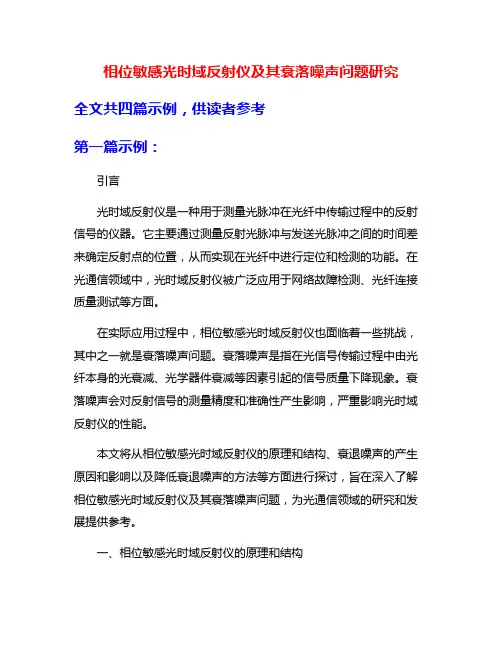

相位敏感光时域反射仪及其衰落噪声问题研究

相位敏感光时域反射仪及其衰落噪声问题研究全文共四篇示例,供读者参考第一篇示例:引言光时域反射仪是一种用于测量光脉冲在光纤中传输过程中的反射信号的仪器。
它主要通过测量反射光脉冲与发送光脉冲之间的时间差来确定反射点的位置,从而实现在光纤中进行定位和检测的功能。
在光通信领域中,光时域反射仪被广泛应用于网络故障检测、光纤连接质量测试等方面。
在实际应用过程中,相位敏感光时域反射仪也面临着一些挑战,其中之一就是衰落噪声问题。
衰落噪声是指在光信号传输过程中由光纤本身的光衰减、光学器件衰减等因素引起的信号质量下降现象。
衰落噪声会对反射信号的测量精度和准确性产生影响,严重影响光时域反射仪的性能。
本文将从相位敏感光时域反射仪的原理和结构、衰退噪声的产生原因和影响以及降低衰退噪声的方法等方面进行探讨,旨在深入了解相位敏感光时域反射仪及其衰落噪声问题,为光通信领域的研究和发展提供参考。
一、相位敏感光时域反射仪的原理和结构相位敏感光时域反射仪是一种基于相位测量原理的光时域反射仪,它主要由光源、光纤、光学模块和信号处理模块等组成。
具体原理如下:1. 光源:光源是产生发送光脉冲的部件,常用的光源有激光二极管、激光器等,发送光脉冲的特性将直接影响反射信号的质量和测量精度。
2. 光纤:光纤是光信号传输的媒介,光脉冲经过光纤传输后会被反射回来,光纤的损耗和色散会影响反射信号的形状和强度。
3. 光学模块:光学模块包括光路设置、光路延迟补偿和相位测量等部分,其中相位测量是相位敏感光时域反射仪的核心部分,通过测量反射光脉冲与发送光脉冲之间的相位差来确定反射点的位置。
4. 信号处理模块:信号处理模块主要用于对反射信号进行解调、放大、滤波等处理,从而得到准确的反射信号数据。
相位敏感光时域反射仪具有测量精度高、分辨率高的优点,适用于对光纤中微弱反射信号的测量和分析。
二、衰退噪声的产生原因和影响衰退噪声是光信号传输过程中常见的一种噪声现象,其原因主要包括:1. 光纤的光衰减:光信号在光纤中传输时会受到光衰减的影响,主要原因是光纤材料的损耗和光信号在光纤中的传输损耗等。
【精选】相位噪声的产生原因和影响

相位噪声的产生原因和影响概述相位噪声和抖动是对同一种现象的两种不同的定量方式。
在理想情况下,一个频率固定的完美的脉冲信号(以1 MHz为例)的持续时间应该恰好是1微秒,每500ns有一个跳变沿。
但不幸的是,这种信号并不存在。
如图1所示,信号周期的长度总会有一定变化,从而导致下一个沿的到来时间不确定。
这种不确定就是相位噪声,或者说抖动。
相位噪声是频率域的概念。
相位噪声是对信号时序变化的另一种测量方式,其结果在频率域内显示。
用一个振荡器信号来解释相位噪声。
如果没有相位噪声,那么振荡器的整个功率都应集中在频率f=fo处。
但相位噪声的出现将振荡器的一部分功率扩展到相邻的频率中去,产生了边带(sideband)。
从图2中可以看出,在离中心频率一定合理距离的偏移频率处,边带功率滚降到1/fm,fm是该频率偏离中心频率的差值。
相位噪声通常定义为在某一给定偏移频率处的dBc/Hz值,其中,dBc是以dB为单位的该频率处功率与总功率的比值。
一个振荡器在某一偏移频率处的相位噪声定义为在该频率处1Hz带宽内的信号功率与信号的总功率比值。
定义定义1:相位噪声是指单位Hz的噪声密度与信号总功率之比,表现为载波相位的随机漂移,是评价频率源(振荡器)频谱纯度的重要指标源自: 有线数字电视传输特性与故障解析《中国有线电视》 2005年赵雨境,王恒江定义2:相位噪声是指光的正弦振荡不稳定,时而出现某处相位的随机跳变.相位噪声导致光源线宽变宽.光强度噪声是指因自发辐射光强的随机变化和外界温度的变化,导致发射光强的起伏源自: Fabry-Perot干涉式光纤温度传... 《传感器技术》 2001年曹满婷来源文章摘要:分析了温度对相位的调制作用以及Fabry -Perot干涉结构检测相位变化的原理 ,提出了一种具有高灵敏度和高分辨率的相位调制型全光纤结构 ,并进行了系统的噪声分析。
定义3:是一随机量通常把信号的相似随机起伏中(t)称为相位噪声.(t)随时间变化的随机过程是一平稳的随机过程并使随机量的概率密度分布符合正态分布源自: 受多项噪声影响的二级方差估值的置信度《四川教育学院学报》 1997年林时昌来源文章摘要:有限次(m次)采样测量的二级方差估值(,m)随机地偏离其真值<)。
关于相位噪声分析

关于相位噪声的分析大家都知道,相位噪声是频率域的概念,这里我们就先讲一下时域分析和频域分析:频域是描述信号在频率方面特性时用到的一种坐标系。
对任何一个事物的描述都需要从多个方面进行,每一方面的描述仅为我们认识这个事物提供部分的信息。
对于一个信号来说,它也有很多方面的特性,如信号强度随时间的变化规律(时域特性),信号是由哪些单一频率的信号合成的(频域特性)。
时域分析与频域分析是对模拟信号的两个观察面。
时域分析是以时间轴为坐标表示动态信号的关系;频域分析是把信号变为以频率轴为坐标表示出来。
一般来说,时域的表示较为形象与直观,频域分析则更为简练,剖析问题更为深刻和方便。
目前,信号分析的趋势是从时域向频域发展。
然而,它们是互相联系,缺一不可,相辅相成的。
抖动测量一直被称为示波器测试测量的最高境界。
传统最直观的抖动测量方法是利用余辉来查看波形的变化。
后来演变为高等数学概率统计上的艰深问题,抖动测量结果准还是不准的问题就于是变得更加复杂。
时钟的特性可以用频率计测量频率的稳定度,用频谱仪测量相噪,用示波器测量TIE抖动、周期抖动、cycle-cycle抖动。
关于相位噪声分析仪的更多信息请和小安联系,QQ894 959 252;联系电话: 189 **** ****但是更深层次的时域测量方法和频域测量方法的原理, TIE抖动和相噪抖动之间关系的推导推导,我们在网上搜集为大家提供一篇高人提供的文档,希望对仍然纠结在这些问题迷雾中的朋友们有所启发:抖动是衡量时钟性能的重要指标,抖动一般定义为信号在某特定时刻相对于其理想位置的短期偏移。
这个短期偏移在时域的表现形式为抖动(这里的抖动专指时域抖动),在频域的表现形式为相噪。
本文主要探讨下时钟抖动和相噪以及其测量方法,以及两者之间的关系。
1、抖动介绍抖动是对时域信号的测量结果,反映了信号边沿相对其理想位置偏离了多少。
抖动有两种主要成分:确定性抖动和随机抖动。
确定性抖动是可以重复和预测的,其峰峰值是有界的,通常意义上的DJ是指其pk-pk值;随机抖动是不能预测的定时噪声,分析时一般使用高斯分布来近似表征,理论上可以偏离中间值无限大,所以随机抖动是没有峰到峰边界的,通常意义上的RJ指标是指其RMS 值,可以根据其RMS值推算其在一定误码率时的值。
激光图像背景噪声影响的研究毕业论文

激光图像背景噪声影响的研究毕业论文目录摘要..................................................................................................... 错误!未定义书签。
Abstract ....................................................................................................... 错误!未定义书签。
1绪论. (1)1.1 噪声图像模型及噪声特性 (1)1.1.1含噪模型 (1)1.1.2 噪声特性 (1)1.2 图像质量的评价 (2)1.2.1 主观评价 (2)1.2.2客观评价 (2)2 数字图像去噪方法 (4)2.1 传统去噪方法 (4)2.1.1 空域滤波 (4)2.1.2 频域低通滤波法 (5)2.2 小波去噪 (5)2.2.1 小波去噪的发展历程及研究现状 (6)2.2.2 小波去噪方法 (7)2.3 本文去噪方法 (7)3 总体设计方案 (8)3.1总体方案介绍 (8)3.2总体方案流程图 (8)4 激光光斑图像去噪 (10)4.1 中值去噪 (10)4.2 图像分割 (12)4.2.1 图像分割概述 (12)4.2.2 图像分割方法 (12)4.2.3 阈值分割 (14)4.3彩色处理 (17)结论 (19)参考文献 (20)附录A 激光图像背景去噪影响的研究主程序 (21)致谢 (24)1绪论人类获取外界信息有视觉、听觉、触觉、味觉等多种方法,但绝大部分(约80%)是来自视觉所接收的图像信息,即所谓“百闻不如一见”。
而图像处理就是对图像息进行加工处理,以满足人的视觉心理和实际应用的要求[1]。
因此,图像处理技术的广泛研究和应用是必然的趋势。
在分析和使用图像之前,需要对图像信号进行一系列处理。
相位噪声的产生原因和影响

相位噪声的产生原因和影响相位噪声(Phase Noise)是指信号频率中相位差的随机变化引起的频率不稳定性。
它主要由以下几个因素引起:1.器件非线性:电子器件在非线性工作状态下,会引起频率混叠,导致相位噪声的增加。
例如,放大器的工作点偏差、非线性传感器、杂散回路等都会引起相位噪声。
2.温度变化:温度的变化会导致电子器件参数的变化,进而引起相位噪声的产生。
例如,晶体振荡器(OCXO)受温度影响较大,温度变化会导致晶体振荡器的共振频率发生变化,进而引起相位噪声。
3.时钟漂移:时钟信号的漂移会引起相位噪声的产生。
时钟漂移是指时钟信号的频率不稳定性,例如,由于时基器件的稳定性差,时钟信号可能会因为温度变化、器件老化等原因,导致频率漂移,进而引起相位噪声。
相位噪声对通信系统和雷达系统等有着很大的影响:1.信号质量下降:相位噪声会引起信号频率的随机变化,导致频谱扩展,从而使得信号质量下降。
在通信系统中,相位噪声会导致信号幅度和相位的抖动,从而降低信号的传输性能。
2.谱勾股耦合:相位噪声会引起信号谱的不规则变化,导致信号谱出现峰谷不平等现象,即谱勾股耦合。
这种谱勾股耦合会导致接收机对周围环境中其他信号的干扰增大,降低系统的抗干扰能力。
3.符号定时误差:相位噪声会引起符号定时误差,即接收机判断数据位的时间点出现错误。
这会导致误比特率的增加,从而降低系统的传输可靠性。
4.频率漂移:相位噪声会引起本振频率的随机漂移,导致频率与接收机中本地振荡器不匹配,使得解调和解调过程中的频率合成出错,从而导致错误率的增加。
为了减小相位噪声对系统的影响1.优化器件设计:在器件设计中,应尽量减小器件的非线性和温度漂移,以降低相位噪声的产生。
2.增加反馈环路:通过增加反馈环路,可以在一定程度上抑制相位噪声的增长。
例如,在放大器中引入负反馈,可以降低相位噪声的影响。
3.使用稳定的时基器件:选择稳定性好的时基器件,例如,使用高品质的晶体振荡器(OCXO)作为时钟源,可以降低相位噪声的影响。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第31卷第7期光学学报Vol.31,No.72011年7月ACTA OPTICA SINICAJuly ,2011光频域反射技术中激光相位噪声影响分析谢玮霖董毅周潜常乐何浩胡卫生(上海交通大学电子信息与电气工程学院区域光纤通信网与新型光通信系统国家重点实验室,上海200240)摘要研究了光频域反射技术(OFDR )中因激光线宽有限而造成的激光相位噪声对系统性能的影响。
理论推导了相位噪声的分布函数,仿真分析和实验测试了激光相位噪声与激光相干长度、反射信号强度之间的内在关联性。
研究结果表明,激光相位噪声是OFDR 中的重要噪声来源,影响着系统的测试精度和可测距离,当测试距离接近相干长度、链路中存在强的反射信号时,激光相位噪声的影响将更加严重、影响范围也将增加。
因此,在OFDR 的设计和应用中必须对激光相位噪声问题予以高度关注和设计考虑。
关键词散射;后向散射;光频域反射测量术;迈克耳孙干涉仪;激光线宽;激光相位噪声中图分类号TN913.33文献标识码Adoi :10.3788/AOS201131.0706003Phase Noise Analysis of Optical Frequency DomainReflectometryXie WeilinDong YiZhou QianChang LeHe HaoHu Weisheng(National Key Laboratory on Fiber-Optic Local Area Communication Networks and Advanced OpticalCommunication Systems ,Shanghai Jiaotong University ,Shanghai 200240,China )Abstract The analysis of the phase noise effect in the optical frequency domain reflectometry (OFDR )is presented.A model of distribution function of phase noise is built.Simulations and further experiments demonstrate the effect of phase noise on the measurement of reflection signal and Rayleigh backscattering signal due to the finite laser linewidth and the influence of phase noise under different reflectivities.The results show the phase noise is the main issue which limits the resolution and measurement range.Under condition of the measurement range reaching the coherent length or strong reflection in fiber links ,the much more significant phase noise will affect reflection signal of a longer range.According to the analysis ,we should pay much more attention to the phase noise of laser while designing OFDR systems.Key words scattering ;backscattering ;optical frequency domain reflectometry ;Michelson interferometer ;laser linewidth ;laser phase noiseOCIS codes 060.2370;030.1640;120.3688;290.5820收稿日期:2010-11-23;收到修改稿日期:2011-02-27基金项目:国家自然科学基金(61027007)资助课题。
作者简介:谢玮霖(1986—),男,硕士研究生,主要从事光纤通信系统和光纤测量等方面的研究。
E-mail :xilloyuy@hotmail.com导师简介:董毅(1967—),男,教授,主要从事光传输、光接入及光电测量等方面的研究。
E-mail :yidong@sjtu.edu.cn (通信联系人)1引言近年来,以光时域反射技术(OTDR )、光频域反射技术(OFDR )、低相干光反射技术(OLCR )为代表的光纤后向反射散射技术被广泛应用于分布式光纤传感[1]。
OTDR 通过对待测光纤注入光脉冲,测量光纤中的后向散射的时域信号,从而获得光纤链路的信息,其较大的动态范围适用于长距离分布式测量,但其距离分辨率只能到米量级,无法精确测量和定位事故点位置;OLCR 则采用低相干光源的相干检测技术,具有微米量级的超高分辨能力,但其测量范围只能达到米量级,主要用于光学相干层析成像(OCT )等领域;OFDR [2 7]通过相干检测技术对光纤的后向散射信号进行频域分析,兼具毫米量级的距离分辨率、数千米的覆盖范围和可达-100dBm 的光学学报灵敏度,兼顾和弥补了其他光纤分布式测试技术的特性和缺陷,其性能的特殊性使得其在中短距离的光纤接入网的故障维护、大型建筑设施的健康状况监测、地质灾害的监控等方面应用前景非常广泛。
OFDR 采用了调频连续波(FMCW )[8]技术和迈克耳孙光纤干涉仪进行相干检测,从而获得高灵敏度和高距离分辨率[9 13]。
除了相干检测技术,扫频激光源的性能是决定OFDR 距离范围、距离分辨率以及灵敏度的关键因素[14]。
为了在较大的距离范围内获得足够分辨率和灵敏度,需要有一个能够在宽的频率范围内保持连续相位的、线性扫频的窄线宽激光源[7]。
由于激光的相干长度有限,当测试距离接近相干长度时,激光器的相位噪声的影响会变得越加严重[4,10],直接影响到检测灵敏度和分辨率,从而限制了OFDR 所能支持的测量距离、分辨率和精度。
本文对OFDR 系统中激光器相位噪声的影响进行了理论分析和实验验证,从而对OFDR 的研究和设计提供指导。
2理论分析OFDR 的系统结构如图1所示。
OFDR 的光路是迈克耳孙干涉仪结构。
其工作原理是将光频周期图1OFDR 系统结构图Fig.1Structural scheme of OFDR system性、线性扫描的激光,经2ˑ2光耦合器分别送入干涉仪的参考臂和信号臂,信号臂(即待测光纤)中的瑞利后向散射信号和菲涅耳反射信号与参考臂的端面反射信号经光耦合器在光电检测器(PIN )中进行相干混频。
由于两者之间存在光程差,将产生拍频信号,通过检测该拍频信号来获得发射点的信息。
假设激光源在一个扫频周期内的瞬时频率为ν=ν0+γt ,式中ν0为起始光频,γ为扫频斜率,其发出的光信号可表示为E (t )=E 0exp j (2πν0t +πγt 2+φt []),(1)式中φt 为光源在t 时刻的瞬时相位。
参考臂反射信号与相对参考臂距离x 0处的信号臂反射信号之间的光载波的瞬时频率关系分别如图2中的实线和虚线所示,两个光信号间的延时差为τ=2x 0()c /n,式中c 为真空中的光速,n 为待测光纤的折射率,于是得到对应的拍频信号频率为f b =γτ=2n γx 0c.图2OFDR 拍频信号产生原理示意图Fig.2Beat-frequency-signal generation of OFDR设在x 0处的反射系数为R 0,只考虑链路的菲涅耳反射时,反射信号和参考信号在PIN 处检测到的输出电流为I (t )=E (t )+R 槡0E (t -τ0)2=E 201+R 0+2R 槡0cos (2πf b t +2πν0τ-πf b τ+φt -φt -τ[])=E 201+R 0+2R 槡0cos 2πf b t +π(2ν0-f b )τ+φt -φt -[]{}τ,(2)由(2)式可见,拍频信号的频率由反射信号和参考信号的光程差(即待测光纤的相对距离)决定,而其强度则正比于反射信号的强度。
因此,根据拍频信号的频谱特性即可获得被测光纤回波信号的强度和位置信息。
激光器因线宽有限而产生的相位噪声,将直接体现在相干检测信号的功率谱中。
令Δφτ=φt -φt -τ,激光相位噪声导致Δφτ≠0。
考虑到激光器线宽具有洛伦兹函数的特性,相位噪声方差可表示为Δφ2τ=〈(φt -φt -τ)〉2=2πτΔν0,式中Δν0为激光线宽。
对检测到的拍频信号的自相关函数进行傅里叶变换可得信号的功率谱密度谢玮霖等:光频域反射技术中激光相位噪声影响分析S I (f )=∫+ɕ-ɕR I (T )exp (-2πj fT )d T =∫+ɕ-ɕ1E ()20〈I (t )I (t +T [])〉exp (-2πj fT )d T =(1+R 0)2δ(f )+2R 0exp (-2τ/τc )δ(f -f b )+2R 0τc1+π2τ2c (f -f b )21-exp (-2τ/τc)cos [2π(f -f b)τ]+sin [2π(f -f b )τ]π(f -f b)τc{}{}),(3)式中τc =1/(πΔν0)为激光器的相干时间,取决于激光的线宽Δν0。
(3)式功率谱密度函数中的第一项冲击响应为平均光功率,对应混频后的直流信号。
第二项冲击响应是拍频信号,信号峰值由反射系数决定,并且以系数τ/τc 呈指数衰减。
第三项呈现为连续谱特性,表征了激光相位噪声的影响。
由(3)式可知,有限的激光器线宽(即相干长度)的影响体现在两方面:1)影响拍频信号的强度。
随着反射点距离接近相干长度,拍频信号强度以系数τ/τc 呈指数衰减[(3)式中第二项];2)以拍频分量为中心,相位噪声以洛伦兹函数形式叠加在回波信号上,从而对整个测试数据产生影响,而且越接近相干长度、回波信号强度越大,噪声功率越大、影响范围越宽[(3)式第三项]。
为进一步分析相位噪声的影响,对(3)式进行了仿真计算。
选取激光器扫频的范围为100GHz ,扫频速率为100GHz /s ,激光器相干长度分别取2,10和20km ,研究被测光纤链路中距始端1km 处光纤连接点的菲涅耳反射信号,取该连接器的反射率为-40dB (PC 型光纤连接器的典型值),为比较起见,计算结果中加入了归一化的瑞利散射,并取其功率谱密度为-100dB(1mm 分辨率下典型的瑞利散射值)。
