培训教材

A、系统组成：

隆福花园对讲系统全称为DF2002外网IP互通联网彩色/黑白可视带门禁对讲系统。

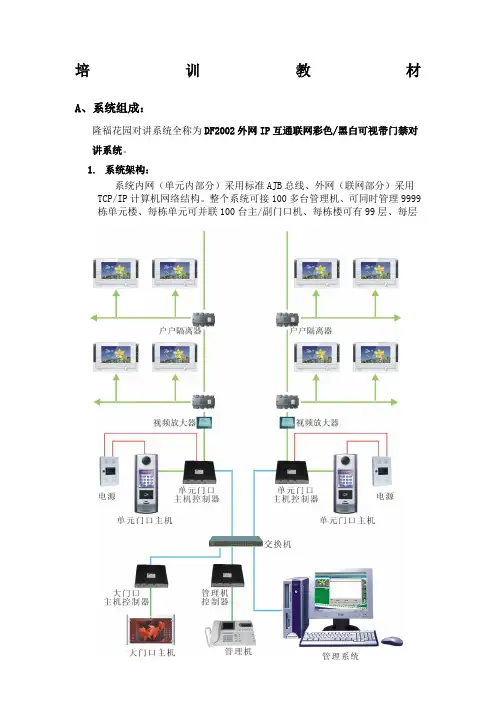

1.系统架构：

系统内网（单元内部分）采用标准AJB总线、外网（联网部分）采用TCP/IP计算机网络结构。整个系统可接100多台管理机、可同时管理9999栋单元楼、每栋单元可并联100台主/副门口机、每栋楼可有99层、每层可接99台分机。

2.系统主要使用设备：

●中心管理机：DF2000-2VCN

●管理机控制器：HY-2002C

●小区大门口机（围墙机）：DF2000ATVC/1（AM）

●围墙机控制器：HY-2002B

●单元门口主机：DF2000ATVC/1（AM）

●主机控制器：HY-2002

●主机选择器：HY-SL

●层间户户隔离器：HY-735

●层间信号中继器：HY-721

●视频放大器：HY-871G

●室内可视分机：HY-152BV2EI/1

●UPS电源：DE-98B及DE-2000A

●道闸开锁控制器：HY-235N

●IC卡读卡器：HY-212

●IC卡写卡控制器：HY-258

●管理软件：数字社区软件（只使用门禁/报警部分）

●网络设备属性设置软件：ipinstall

3.系统主要实现功能：

●可视对讲（围墙机→管理机、围墙机→住户、单元门口机→管理机、单元门口机→

住户、管理机←→住户（非可视））

●家庭防盗（住户→管理机/电脑）

●监视功能（管理机→围墙机、管理机→单元门口机、住户→单元门口机）

●密码开锁功能（围墙机→公共密码、单元门口机→私人密码）

●门禁刷卡开锁功能（道闸、单元门）

4.系统使用总线：

●分机总线（从主机控制器—户户隔离器—-可视分机）

●门口机总线（从门口机—主机控制器）

4 数据2线红色≤0.1V ≤120Ω≥0.3V脉冲数字表用交流20V档

5 视频线0V ≤150Ω≤0.3V脉冲数字表用交流2V档

●联网总线（单元与单元之间的TCP/IP计算机网络）（或管理机控制器—管理机）

➢TCP/IP计算机网络：UTP超5类双绞线或单模/多模光纤。

➢地线、数据线、声音1线、声音2线、视频线。

序号总线定义定义颜色静态电压静态电阻工作时电压说明

1 地线黑色0V 0Ω0V 接黑色表笔

2 数据线绿色≤0.1V ≤200Ω≥0.3V脉冲数字表用交流20V档

3 声音1线黄色≤0.1V ∞有脉冲数字表用直流20V档

4 声音2线红色≤0.1V ∞有脉冲数字表用直流20V档

5 视频线0V ∞≤0.3V脉冲数字表用交流2V档

B、系统设备介绍：

1)中心管理机：DF2000-2VCN

➢主要作用：

接收围墙机、单元门口机、分机呼叫通话及遥控开锁；呼叫分机并通话；监视围墙机、单元门口机图象；接收住户分机防区报警等。

➢使用操作说明：

a、设置：是对报警防区的设置，用于接收住户分机的报警时，显示报警的防区类型，（注：

防区的设置要和住户分机安装的报警探头一致）。

设置方法：按“设置“键，则显示屏显示：

b、校时：对显示时间进行调整。按“校时”键，则显示屏显示：

此时按光标的提示，按数字键输入正确的年、月、日、时、分、秒，若输入错误，可按“删除”键，重新输入，按“确认”键确认退出或延时12秒后自动退出。（注：时

钟为24小时制）

c、模式选择：是管理机控制门口主机的呼叫方式，有白天和夜间两种模式。在白天模式下，

门口主机可以直接呼叫住户分机，不受管理机管理；在夜间模式下，门口主机呼叫住户

分机后自动转到管理机，管理处确认后（在通话中按“显示”键，显示所呼户机地址码），

若需转呼，再按“转呼”键转呼到住户分机。

操作方法：按“模式”键进入选择，则显示屏显示：

此时输入要管理的门口主机的编码（8位号码，2位楼栋号+01+4个0。若输入错误，可按“删除”键，重新输入），则显示屏显示：

再按“1”或“2”选择所需要的模式，按“确认”键确认退出。

当被管理的门口机，呼叫户机时，管理机与其对讲的过程，按“显示”键，则显示屏显示：

d、查询：本管理机具有查询编码、日期、设置、报警等功能。按“查询”键，则显示屏显

示：

此时进入所要查询的各项，再按“1”－“4”键选择要查询的那个项目，按“确认”

键查询。

若查询“编码”，按“确认”键，则显示屏显示：

若查询“日期”，按“确认”键，则显示屏显示：

若查询“设置”，按“确认”键，则显示屏显示：

若查询“报警”，按“确认”键，则显示屏显示：

在进入报警查询后，再按←、→键查询每一条报警信息。

e、监视：监视可分一般监视、半自动监视、全自动监视三种。

✧一般监视：按“监视”键，则显示屏显示：

这时输入所要监视的单元门口主机编码（注：门口主机的编码为6位<2位楼栋号+0100>，若输入错误，可按“删除”键，重新输入），即可监视该门口机图像，且监视指示灯亮（工作指示灯在输门口机号时亮），待16秒后自动退出或按“结束”键退出。如：

a、B栋主门口机编码为020100；

b、C栋主门口机编码为030100。

✧半自动监视：按“半自动监视”键，则显示屏显示：

这时输入起始单元门口主机编码（注：门口主机的编码为6位<2位楼栋号+0100>，若输入错误，可按“删除”键，重新输入），再按上翻键或下翻键，监视下一个已存入的门口主机号的图像，同时工作、监视指示灯亮，按结束键退出。

✧全自动监视：按“全自动监视”键，则有显示屏显示：

这时输入起始门口主机编码（注：门口主机的编码为6位<2位楼栋号+0100>，若输入错误，可按“删除”键，重新输入），再按上翻键或下翻键，监视下一个已存入的门口主机号的图像(或延时8秒后自动监视下一个门口主机)，同时工作、监视指示灯亮，，按“结束”键退出。

注：半自动监视和全自动监视，仅对已注册的门口机有效。若输入无注册的门口机号，则显示屏显示：

这时可输入所需门口机号，然后按“确认”键进入下一个门口号注册，否则按“退出”键，结束监视注册。

若监视注册的内部存储器已满，则显示屏显示：
