调音台基础知识及应用
调音台现场应用技巧

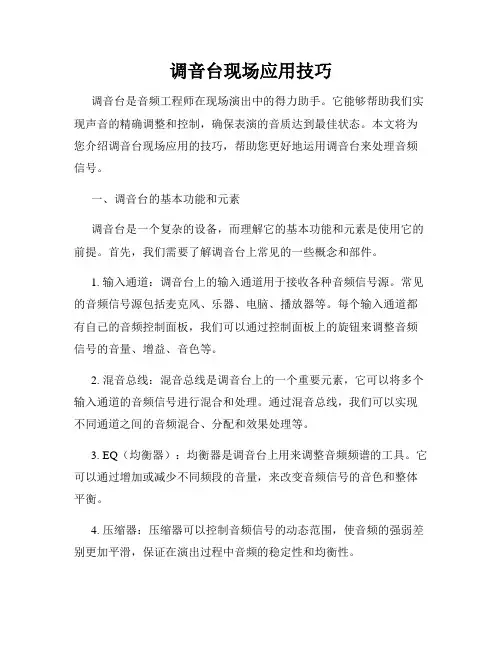

调音台现场应用技巧调音台是音频工程师在现场演出中的得力助手。
它能够帮助我们实现声音的精确调整和控制，确保表演的音质达到最佳状态。
本文将为您介绍调音台现场应用的技巧，帮助您更好地运用调音台来处理音频信号。
一、调音台的基本功能和元素调音台是一个复杂的设备，而理解它的基本功能和元素是使用它的前提。
首先，我们需要了解调音台上常见的一些概念和部件。
1. 输入通道：调音台上的输入通道用于接收各种音频信号源。
常见的音频信号源包括麦克风、乐器、电脑、播放器等。
每个输入通道都有自己的音频控制面板，我们可以通过控制面板上的旋钮来调整音频信号的音量、增益、音色等。
2. 混音总线：混音总线是调音台上的一个重要元素，它可以将多个输入通道的音频信号进行混合和处理。
通过混音总线，我们可以实现不同通道之间的音频混合、分配和效果处理等。
3. EQ（均衡器）：均衡器是调音台上用来调整音频频谱的工具。
它可以通过增加或减少不同频段的音量，来改变音频信号的音色和整体平衡。
4. 压缩器：压缩器可以控制音频信号的动态范围，使音频的强弱差别更加平滑，保证在演出过程中音频的稳定性和均衡性。
以上是调音台上常见的一些基本功能和元素，当然还有很多其他的功能和部件，根据您使用的具体调音台型号和配置会有所差异。
二、了解了调音台的基本功能和元素之后，下面将为您介绍一些调音台在现场应用中的技巧。
1. 合理设置增益在音频信号输入调音台之前，我们需要合理设置增益。
过高或过低的增益都会影响音频的质量。
在设置增益时，我们可以使用头戴式耳机来监听输入信号，确保输入的音频信号在不失真且达到合适的音量。
2. 注意不同音频源的音色特点不同的音频源有着不同的音色特点，需要我们进行适当的调整和处理。
比如，对于人声，我们可以通过增加高频来增强清晰度；对于乐器，则需要根据乐器种类和音色进行相应的调整。
3. 合理使用混响和延迟效果在现场演出中，为了让声音更加立体和自然，我们可以使用混响效果。
调音台的功能和使用方法
调音台的功能和使用方法调音台是一种专业音频设备，用于音频信号的混合、处理和调节。
它广泛应用于音乐演出、录音棚、广播电台等领域。
本文将介绍调音台的功能和使用方法。
一、调音台的功能1. 音频信号输入：调音台可以接收多个音频来源，如麦克风、乐器、音频播放器等，通过各种接口将音频信号输入到调音台中。
2. 音频信号处理：调音台具备多种音频信号处理功能，如均衡器、压缩器、混响器等。
均衡器可以调节音频信号的频率响应，使其更加平衡；压缩器可以控制音频信号的动态范围，增强音频的稳定性；混响器可以为音频信号增加混响效果，使其更加生动。
3. 音频信号混合：调音台可以将多个音频信号混合在一起，实现不同音频源的叠加。
通过调节每个通道的音量和平衡，可以得到理想的混音效果。
4. 监听和控制：调音台配备了耳机输出和音频输出接口，可以实时监听和控制音频信号。
通过耳机输出，可以听到混音后的效果；通过音频输出，可以将混音后的音频信号发送到外部设备进行录制或放音。
5. 特殊效果：调音台还提供了一些特殊效果，如回声、合唱、相位等。
这些效果可以为音频信号增添特殊的音响效果，使其更加丰富多样。
二、调音台的使用方法1. 连接音频源：首先，将需要处理的音频源连接到调音台的输入接口。
可以使用XLR、TRS、RCA等不同类型的音频线缆进行连接。
2. 调节音量：通过调音台上的音量旋钮，逐个调节每个通道的音量大小，以便实现合适的音频混合效果。
注意控制音量不要过高，避免产生失真或损坏音频设备。
3. 进行音频处理：根据需要，使用调音台上的均衡器、压缩器等功能来处理音频信号。
可以根据实际情况调整频率响应、动态范围等参数，使音频效果更加适合演出或录制要求。
4. 监听和调试：将耳机插入调音台的耳机输出接口，实时监听混音效果。
可以通过调节每个通道的平衡、特效等参数，优化音频效果。
同时，还可以使用音频输出接口将音频信号发送到外部设备进行录制或放音。
5. 调试特殊效果：如果需要使用特殊效果，可以在调音台上选择相应的效果类型，并根据需要调节效果的强度和参数。
调音台的功能作用及使用介绍
调音台功能及使用技巧介绍(一)不知道论坛的朋友对调音台是否熟悉，此贴送给还未接触或者刚刚接触调音台的朋友调音台广泛用于广播、剧场、舞厅、体育馆等场所。
常见的调音台有8路、12路、16路、24路等，每路均可单独对信号进行处理，如信号放大，音调调节，声音的空间定位、混合等。
调音台可分为输入、母线、输出三部分。
调音台输入部分：插座和功能键安排。
(1)是话筒（MIC）输入插座。
(2)是线路端（Line）。
它是一种大三芯插座，一般用于除话筒外的其它声源的输入孔。
(3)是插入插座（INS）。
其平时内部处于导通状态，当插入大三芯插头后，(1)(2)输入的信号从插头一芯引出，经外部设备处理后又从另一芯返回调音台，故也称为又出又进插座。
(4)是定值衰减（PAD）。
按下此键，输入的信号将衰减20dB（即10倍），有的为30dB。
(5)是增益调节（Gain），即音量预调旋钮。
(6)是低切按键（100Hz）。
按下此键，信号中100Hz以下的成分被切除。
(7)是均衡调节（EQ）。
H.F.高频，M.F.为中频，L.F.为低频。
(8)是辅助旋钮（AUX1；AUX2；AUX3；AUX4）。
调节该路信号送往相应母线的电平大小。
其中AUX1、AUX2的信号从推子前引出，不受推子影响，AUX3、AUX4则受推子控制。
(9)是声像调节（PAN）。
调节声源在空间的分布，如调至左边时，相当于把该路声源放在左边（左声道）。
在要求立体声的场所时使用该钮。
(10)衰减器（Fader）。
即推子，调节该路音量大小。
(11)*按键（PFL或CUE）。
按下它，用耳机插在调音台的耳机插孔上，实现对该路信号的*。
(12)接通按键（ON）。
按下它，该路信号接入调音台进行混合。
(13)L-R按键。
按下它，信号经推子、PAN后送往左右母线。
(14)1-2按键。
按下它，信号经推子、PAN后送往编组母线1和2。
(15)3－4按键。
按下它，信号经推子、PAN后送往编组母线3和4。
调音台图解和使用说明
调音台图解和使用说明调音台是音频处理设备中非常常见的一种设备，广泛应用于音乐制作、演出、广播等领域。
本文将为大家详细介绍调音台的图解和使用说明，让读者对调音台有更深入的了解和掌握。
一、调音台的基本结构与功能调音台是一种用于混音和处理音频信号的设备，它通常由多个通道组成，每个通道在调音台的面板上都有对应的控制区域。
下面我们来逐一介绍调音台的各个功能区域：1. 通道输入区：通常位于调音台的上半部分，每个通道都有专属的输入插孔，用于接收来自各种音频源的输入信号，如麦克风、乐器、音频播放器等。
2. 预设增益控制：通常位于输入插孔旁边，用于调整输入信号的增益。
通过合理的增益设置，可以保证输入信号的强度适合后续处理。
3. 音频处理区：通常位于每个通道的中间部分，包含多个控制旋钮，用于进行音频信号的混音、均衡、压缩等处理。
通过合理配置这些控制旋钮，可以调整每个通道的音色、音量和动态范围。
4. 主控制区：通常位于调音台的中央或底部，包含主音量控制旋钮、总线选择开关等。
主控制区可以控制整个调音台的输出音量和信号分配。
5. 监听和效果区：包括耳机插孔、监听音量控制旋钮、混响效果控制等。
这些功能可以帮助用户实时监听和调整音频输出效果。
二、调音台使用说明1. 连接音频源：首先，将各种音频源（如麦克风、乐器、音频播放器等）通过合适的线缆连接到调音台的输入插孔上。
注意检查插孔和插头的兼容性和质量。
2. 设置预设增益：打开调音台，并将所需通道的预设增益控制旋钮设置为适当的位置。
根据输入信号的强度和类型，调整增益控制旋钮，使得信号既不过强也不过弱。
3. 进行音频处理：根据需要，通过旋钮来调整每个通道的音频处理效果。
例如，通过均衡旋钮来调整音色，通过压缩旋钮来控制动态范围等。
4. 设定总线和主音量：根据实际需求，使用主控制区的总线选择开关，将各个通道的信号分配到相应的总线上。
然后，通过主音量控制旋钮来调节整体输出音量。
5. 监听和效果控制：如果需要实时监听和调整音频效果，可以通过监听区域的耳机插孔来连接耳机，并使用监听音量控制旋钮来调节监听音量。
调音台的简单使用介绍
调音台的简单使用介绍调音台是音频录制和混音中必备的设备之一，它可以对多个音频信号进行调整和处理，以达到理想的音频效果。
本文将为大家介绍调音台的简单使用方法。
一、调音台的基本组成调音台通常由输入通道、输出通道、控制面板和主控部分组成。
输入通道用于接收不同的音源信号，如麦克风、乐器等；输出通道用于将处理后的音频信号发送到扬声器或录音设备；控制面板上有各种旋钮、滑动控制杆等，用于调整音频信号的音量、音调、均衡等参数；主控部分负责整体的控制和管理。
二、调音台的基本操作1. 连接音源设备：将麦克风、乐器等音源设备通过音频线与调音台的输入通道相连。
确保连接稳固，避免松动或接触不良导致杂音。
2. 调整音量：根据需要，逐个调整各个通道上的音量旋钮，使音量适中。
通常，音量旋钮顺时针旋转可以增加音量，逆时针旋转可以减小音量。
注意不要将音量调得过大，以免产生噪音或失真。
3. 调整音调：音调控制旋钮通常位于每个通道的控制面板上，用于调整音频信号的音高。
顺时针旋转可以增加音高，逆时针旋转可以降低音高。
根据需要进行微调，以获得理想的音调效果。
4. 调整均衡：均衡器是调音台上常见的调节装置，它可以调整音频信号的频率响应。
通常均衡器分为高音、中音和低音三个频段，分别对应高频、中频和低频。
通过调节各个频段上的滑动控制杆，可以增强或削弱相应频段的音量，以达到音频效果的调整。
5. 调节混响：混响是模拟不同场合下的声音反射效果，使音频更加自然和立体。
调音台上通常有混响效果器，可以通过调节混响旋钮来控制混响效果的强弱。
根据实际需要，适量增加混响效果可以使音频更加生动。
6. 调节效果器：除了混响效果器，一些调音台还配备了其他效果器，如压缩器、延迟器等。
这些效果器可以对音频信号进行进一步处理，以实现特殊的音效需求。
根据需要选择并调节相应的效果器参数，使音频效果更加丰富多样。
7. 监听和测试：在调整完音频参数后，需要通过插入耳机或将输出信号连接到扬声器上，进行监听和测试。
调音台基础知识及应用
三、调音台结构
?输入部分
? 线路输入端（ Line）：它是一种 就? 大三芯插座，采用 就? 大三芯插头 （TRS ），尖端（ Tip）、环（ Ring ）、套筒（ Sleeve ），作为平衡信号的 输入。也可以采用 就? 大二芯插头（ TS）作为非平衡信号的输入。其输入 阻抗高，一般用于除话筒外的其他声源的输入插孔。
按信号送出方式
?模拟式调音台 ?数字式调音台
小标题：微软雅黑：微软雅黑 16号
请加请添文添加字加文内文??字容字立录内请内体音容添容声调请加请现音添文添加字加场台文内文制字容字作内请内调容添容音请加请台添文添加字加请内文添容字 内容3 请添?加音文乐字调内音容请台添加文字内容请添加 文字内容?请数添字加选文通字内调容音请台添加文字内容请 添加文字?内带容功请放调音台
关，分别是 [TAPE],[SUB],[。M当A按IN下][TAP开E关] ，则监听母线选择来
自磁带返回端口的声音。如果按下 [SUB] 开关，则监听副编组的声音。如果
7
三、调音台结构
?输入部分
? 均衡调节（ EQ）：它分为三个频段：高频段（ HI）、中频段（ MID）、 低频段（ LO），主要用于音质补偿。 ①高频段（ HI）：倾斜点频率为 12kHz ，提衰量为 15dB,这个频段主要是 补偿声音的清晰度。 ②中频段（ MID）：中心频率可调，范围为 100Hz~8kHz ；峰谷点的提衰 量为15dB ；这个频段的范围很宽，补偿是围绕某个中心频率进行。若中心 频率落在中高频段，提衰旋钮补偿声音的明亮度。若中心频率落在中低频 段，提衰旋钮补偿声音的力度。 ③低频段（ LO）：倾斜点频率为 80Hz,提衰量为 15dB，这个频段主要用于 补偿声音的丰满度。
调音台录音应用技巧
调音台录音应用技巧调音台是音频录音和混音过程中不可或缺的工具。
在音乐制作、广播、电影制作等领域中，调音台发挥着重要的作用。
本文将介绍一些调音台录音应用技巧，帮助您更好地掌握这一工具。
一、调音台基本介绍调音台是一种电子设备，用于控制音频信号的输入和输出，以确保录音的质量和音频的混合效果。
调音台通常由多个通道组成，每个通道都具有独立的音频输入和输出控制。
其主要功能包括音频信号输入控制、均衡器调节、增益控制、效果器应用以及音频信号输出控制。
二、预设调音台设置在开始录音之前，预设调音台将大大提高整体效果和工作效率。
首先，将所有通道的增益设置为零，并确保所有通道与主输出信号链路连接。
接下来，调整均衡器，使其平衡各个频段，并使用滤波器消除噪音。
此外，您还可以根据需要添加效果器，如回声和压缩器，以增强录音效果。
三、输入信号控制在录音过程中，调音台可以对不同的输入信号进行精确控制，确保其质量和平衡。
对于声音较大的乐器或音频源，可以适当调整增益控制器，以避免失真。
另外，通过使用均衡器调整频段平衡，可以改善音频的清晰度和色彩。
此外，如果需要添加空间感，可以通过使用效果器来创建回声或混响效果。
四、输出信号控制调音台的输出信号控制对于最终的音频效果至关重要。
使用总线和辅助输出控制，您可以将不同的音频信号路由到独立的输出设备或效果器上。
通过灵活配置输出信号链路，您可以轻松实现个性化的音频混音效果。
五、参考监听参考监听是调音台录音过程中的重要环节。
通过将输出信号连接到音频监听设备（如扬声器或耳机），您可以实时检查和评估录音效果。
确保参考监听设备优质，并将其放置在合适的位置，以获得准确的音频效果，避免后期处理中出现意外的问题。
六、录音技巧和注意事项在调音台录音过程中，还有一些技巧和注意事项需要注意。
首先，保持录音室或录音场地的良好环境，避免噪音和回声对音频质量的干扰。
其次，合理使用调音台的功能，根据实际需要进行调整，避免过度加工和过多效果器的应用。
调音台正确使用方法
调音台正确使用方法
1.调音台是一种用于控制声音的设备，在录音室、演唱会、KTV等中
都会使用调音台。
2.在使用调音台之前，请熟悉控制台的设计，熟悉每个调节器的功能，以免失误。
3.在使用调音台时，可以使用音量表来控制音量，并可以使用音量调
节器来精确调整声音的音量。
4.在使用调音台时，可以使用调音器来调节音调，以获得理想的音调
效果。
5.除了调音器之外，调音台还有一些其他的调节器，如声底调节器、
均衡器等，可以用来调节声音的质量，以获得最佳的声音效果。
6.使用调音台的时候，要注意的是，调节器的调整应该顺应视听要求，不要过度使用，以免对声音造成损害。
7.最后，使用调音台的时候要注意安全问题，确保调音台的安全运行，防止意外发生。
二、常见用途
1.录音室：调音台用于录音室，常常需要精确控制声音并调整音调，
以获得理想的录音效果。
2.演唱会：在演唱会上，声音的传播是非常重要的，使用调音台可以
很好的控制声音传播，以便在演唱会上获得最佳的声音效果。
3.KTV：KTV中，有多个唱歌房间，使用调音台可以很好的配合歌曲，调整音调。
