第二章：船体型线放样
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
不能满足 生产的要求
（1）设计部门提供的型线图、结构图等图纸一般都是小比例绘 制的（1:50或1:100） （2）船体的某些局部结构及众多内部构件不能在型线图上一一 表示（如艏柱、肋板等） （3）设计意图的体现和完善
第一节：船体型线放样概述
（1）修改误差、获得精确光顺的船体型线：由于比例
较小，又受人的视觉、绘图工具和图纸纸张质量等条件 的限制，图中存在大量误差，不能作为施工的依据。 （2）结构放样：许多的细节也无法准确表示，必须通 过放样，消除图中误差，使船体型线光顺合理，补充型 线图中无法表示的构件。 （3）求取构件展开的真实形状和尺寸， （4）为船体建造过程中的后续工序提供依据——样板、 草图、零件切割程序等。
内部结构线放样 外板接缝线放样
首尾柱放样 主船体以上 结构放样
胎架放样
结构 放样
准备型值表型值
样杆等 拉基线，作格子线
连出理论型线
光顺三个投影面
绘制肋骨型线
后续 工序
制作草图、样杆、样 棒、样箱
编制零件配套表和号 料卡
号料 型线 放样
第一节：船体型线放样概述
船体构件号料，就是依据放样提供的构 件样板、草图、样杆和数据，在平直的钢 板和型材上划出构件的切割线及加工线等。 同时，还要在材料上合理的排列各构件图 样，以求省料省工，这一工作称为套料。
第一节：船体型线放样概述
船体放样包括：
船体型线放样——求得准确的船体外形
（1）理论型线放样（2）肋骨型线放样（3）船体结构线放样
船体构件展开 放样资料提供
第一节：船体型线放样概述
• 本节教学内容
1. 船体放样定义 2. 船体放样原因 3. 船体放样目的 4. 船体放样重要性 5. 船体放样常用方
3、格子线的检验
检查内容：
格子线间距在三个视图中是否 相等
格子线的等分、垂直、平行
L1-L2<=0.5
L1
L2
第二节：船体理论型线放样
4、理论型线的绘制和光顺
艏艉轮廓线——型值表给出
外
甲板边线——型值表给出
第四章：船体放样和号料
1 船体型线放样概述 2 船体理论型线放样（重点） 3 首尾柱放样（重点） 4 纵横结构线放样（重点）
第四章：船体放样和号料
知识目标： 1、能简述型线放样的主要目的 2、能讲述型线光顺的三条件 3、能讲述船体放样过程 4、能讲述艏柱放样的内容和过程
第四章：船体放样和号料
能力目标： 1、能用激光经纬仪作直线和垂线 2、能绘制甲板中心线 3、能进行船体型线放样 4、能进行艏柱放样 5、能利用型线图绘制肋骨型线图
1.5-2m
第二节：船体理论型线放样
2、放样格子线的绘制
格子线：纵剖线图中的横剖线和水线、横剖线图中的水线和纵剖线、水线图 中的纵剖线和横剖线，分别组成相互垂直的直线条。
格子线要求： 直线性、垂直性、间距正确性
第二节：船体理论型线放样
2、放样格子线的绘制
常用绘制方法：经纬仪法
作基线的垂线 作水线和纵剖线 作横剖面上的格子线
第二节：船体理论型线放样
本
Baidu Nhomakorabea
节
教
Ad理论型线放样简介
学
内
理论型线放样
容
第二节：船体理论型线放样
二
本节学习目标： 船体理论型线图的概念？ 纵剖线、横剖线和水线的投影特征？
第二节：船体理论型线放样
一
1、船体理论型线的定义 理论型线：根据三向投影原理，用三组相互垂直 的平行剖面（纵剖面、横剖面、水线面）与船体 表面相交得到三组型线（纵剖线、横剖线、水线） 绘制成三个投影图（纵剖线图、横剖线图、半宽 水线图）来表示。
1．理论型线光顺。图示为某船船首部分的型线图，试求： （1）图中A、B、D各点在另外两个投影图上的投影位置； （2）已知曲线EF在半宽水线图上的投影，试求出其在另外两个投 影图上之投影；
第二节：船体理论型线放样
二
本节学习目标： 如何利用激光经纬仪绘制格子线？（调平，描点划线） 格子线的检验？
第二节：船体理论型线放样
船体理论表面：对于钢质船舶，是指船体骨架外 缘所构成的曲面（不包括外板及甲板的厚度）。
第二节：船体理论型线放样
理论型线 示意图
型线 投影
第二节：船体理论型线放样

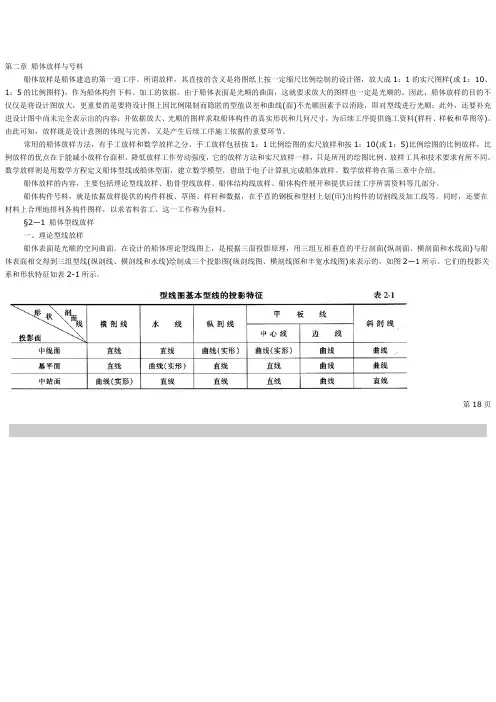

2、纵剖线、横剖线、水线的投影特征
3、理论型线绘制和光顺的步骤（后讲）
（1）绘制基线和格子线 （2）绘制及光顺外形线——影响比较大、决定了 主尺度、其他型线的起点和终点（步骤） （3）在横剖面图上画出各站横剖面线（站线）并 光顺 （4）在半宽水线图和纵剖面图上绘出水线和纵剖 线并三向光顺 （5）作斜剖线进行检查和修改（质量保证）
二
1、基线的绘制
① 3个投影图的布置（独立布置，比例布置，重叠布置） ② 常用绘制方法：角尺法、弹线法（<30m）、线垂法、经纬仪
法
将激光经纬仪安置在基线端点O点 激光经纬仪整平（粗平，精平） 发射激光点至另一端点A 固定水平度盘，旋转望远镜筒， 扫描成点，连线
A:大于船长 1.5-2m
用激光经纬仪绘制基线
法
7. 手工放样的操作 程序
8. 放样准备工作 9. 船体构件号料
6. 船体放样内容
第一节：船体型线放样概述
将图纸上按一定缩尺比例绘制的船舶型线图按照1：1（实尺放样）或1:5、1:10（比 例放样）的比例放样，得到船体构件的真是形状和实际尺寸，然后将这些已经展开的 零件在钢板或型材上进行实尺号料。
第一节：船体型线放样概述
（1）船体建造的第一道工序 （2）既是设计意图的体现与完善又是后 续工序的重要施工依据 （3）其工作质量是保证船体建造质量的 重要依据之一 （4）为后续工序 (加工、装配、焊接等) 提供施工资料
第一节：船体型线放样概述
• 手工放样 （实尺1:1，比例1:5或1:10） • 数学放样
用数学方程定义船体型线和船体型表面，建立数学模 型，借助电子计算机完成放样 （剖面线法、曲面法、数 学船型）
（1）理论型线放样 （2）肋骨型线放样 （3）船体结构线放样
第一节：船体型线放样概述
（4）船体构件展开 （5）提供后续工序资料——样板、样棒、样箱
（1）图纸准备：船体型线图、型值表、基本结构图、中横剖 面图、肋骨型线图、外板展开图，首尾柱结构图等 （2）场地准备：放样空间放样布置，工作环境，地板，采光， （3）工具准备：钢卷尺，样条，压铁，曲线板，粉笔，经纬 仪 （4）材料准备：木板，铁钉，纸，笔
（1）设计部门提供的型线图、结构图等图纸一般都是小比例绘 制的（1:50或1:100） （2）船体的某些局部结构及众多内部构件不能在型线图上一一 表示（如艏柱、肋板等） （3）设计意图的体现和完善
第一节：船体型线放样概述
（1）修改误差、获得精确光顺的船体型线：由于比例
较小，又受人的视觉、绘图工具和图纸纸张质量等条件 的限制，图中存在大量误差，不能作为施工的依据。 （2）结构放样：许多的细节也无法准确表示，必须通 过放样，消除图中误差，使船体型线光顺合理，补充型 线图中无法表示的构件。 （3）求取构件展开的真实形状和尺寸， （4）为船体建造过程中的后续工序提供依据——样板、 草图、零件切割程序等。
内部结构线放样 外板接缝线放样
首尾柱放样 主船体以上 结构放样
胎架放样
结构 放样
准备型值表型值
样杆等 拉基线，作格子线
连出理论型线
光顺三个投影面
绘制肋骨型线
后续 工序
制作草图、样杆、样 棒、样箱
编制零件配套表和号 料卡
号料 型线 放样
第一节：船体型线放样概述
船体构件号料，就是依据放样提供的构 件样板、草图、样杆和数据，在平直的钢 板和型材上划出构件的切割线及加工线等。 同时，还要在材料上合理的排列各构件图 样，以求省料省工，这一工作称为套料。
第一节：船体型线放样概述
船体放样包括：
船体型线放样——求得准确的船体外形
（1）理论型线放样（2）肋骨型线放样（3）船体结构线放样
船体构件展开 放样资料提供
第一节：船体型线放样概述
• 本节教学内容
1. 船体放样定义 2. 船体放样原因 3. 船体放样目的 4. 船体放样重要性 5. 船体放样常用方
3、格子线的检验
检查内容：
格子线间距在三个视图中是否 相等
格子线的等分、垂直、平行
L1-L2<=0.5
L1
L2
第二节：船体理论型线放样
4、理论型线的绘制和光顺
艏艉轮廓线——型值表给出
外
甲板边线——型值表给出
第四章：船体放样和号料
1 船体型线放样概述 2 船体理论型线放样（重点） 3 首尾柱放样（重点） 4 纵横结构线放样（重点）
第四章：船体放样和号料
知识目标： 1、能简述型线放样的主要目的 2、能讲述型线光顺的三条件 3、能讲述船体放样过程 4、能讲述艏柱放样的内容和过程
第四章：船体放样和号料
能力目标： 1、能用激光经纬仪作直线和垂线 2、能绘制甲板中心线 3、能进行船体型线放样 4、能进行艏柱放样 5、能利用型线图绘制肋骨型线图
1.5-2m
第二节：船体理论型线放样
2、放样格子线的绘制
格子线：纵剖线图中的横剖线和水线、横剖线图中的水线和纵剖线、水线图 中的纵剖线和横剖线，分别组成相互垂直的直线条。
格子线要求： 直线性、垂直性、间距正确性
第二节：船体理论型线放样
2、放样格子线的绘制
常用绘制方法：经纬仪法
作基线的垂线 作水线和纵剖线 作横剖面上的格子线
第二节：船体理论型线放样
本
Baidu Nhomakorabea
节
教
Ad理论型线放样简介
学
内
理论型线放样
容
第二节：船体理论型线放样
二
本节学习目标： 船体理论型线图的概念？ 纵剖线、横剖线和水线的投影特征？
第二节：船体理论型线放样
一
1、船体理论型线的定义 理论型线：根据三向投影原理，用三组相互垂直 的平行剖面（纵剖面、横剖面、水线面）与船体 表面相交得到三组型线（纵剖线、横剖线、水线） 绘制成三个投影图（纵剖线图、横剖线图、半宽 水线图）来表示。
1．理论型线光顺。图示为某船船首部分的型线图，试求： （1）图中A、B、D各点在另外两个投影图上的投影位置； （2）已知曲线EF在半宽水线图上的投影，试求出其在另外两个投 影图上之投影；
第二节：船体理论型线放样
二
本节学习目标： 如何利用激光经纬仪绘制格子线？（调平，描点划线） 格子线的检验？
第二节：船体理论型线放样
船体理论表面：对于钢质船舶，是指船体骨架外 缘所构成的曲面（不包括外板及甲板的厚度）。
第二节：船体理论型线放样
理论型线 示意图
型线 投影
第二节：船体理论型线放样
2、纵剖线、横剖线、水线的投影特征
3、理论型线绘制和光顺的步骤（后讲）
（1）绘制基线和格子线 （2）绘制及光顺外形线——影响比较大、决定了 主尺度、其他型线的起点和终点（步骤） （3）在横剖面图上画出各站横剖面线（站线）并 光顺 （4）在半宽水线图和纵剖面图上绘出水线和纵剖 线并三向光顺 （5）作斜剖线进行检查和修改（质量保证）
二
1、基线的绘制
① 3个投影图的布置（独立布置，比例布置，重叠布置） ② 常用绘制方法：角尺法、弹线法（<30m）、线垂法、经纬仪
法
将激光经纬仪安置在基线端点O点 激光经纬仪整平（粗平，精平） 发射激光点至另一端点A 固定水平度盘，旋转望远镜筒， 扫描成点，连线
A:大于船长 1.5-2m
用激光经纬仪绘制基线
法
7. 手工放样的操作 程序
8. 放样准备工作 9. 船体构件号料
6. 船体放样内容
第一节：船体型线放样概述
将图纸上按一定缩尺比例绘制的船舶型线图按照1：1（实尺放样）或1:5、1:10（比 例放样）的比例放样，得到船体构件的真是形状和实际尺寸，然后将这些已经展开的 零件在钢板或型材上进行实尺号料。
第一节：船体型线放样概述
（1）船体建造的第一道工序 （2）既是设计意图的体现与完善又是后 续工序的重要施工依据 （3）其工作质量是保证船体建造质量的 重要依据之一 （4）为后续工序 (加工、装配、焊接等) 提供施工资料
第一节：船体型线放样概述
• 手工放样 （实尺1:1，比例1:5或1:10） • 数学放样
用数学方程定义船体型线和船体型表面，建立数学模 型，借助电子计算机完成放样 （剖面线法、曲面法、数 学船型）
（1）理论型线放样 （2）肋骨型线放样 （3）船体结构线放样
第一节：船体型线放样概述
（4）船体构件展开 （5）提供后续工序资料——样板、样棒、样箱
（1）图纸准备：船体型线图、型值表、基本结构图、中横剖 面图、肋骨型线图、外板展开图，首尾柱结构图等 （2）场地准备：放样空间放样布置，工作环境，地板，采光， （3）工具准备：钢卷尺，样条，压铁，曲线板，粉笔，经纬 仪 （4）材料准备：木板，铁钉，纸，笔
