MSAP大客户多业务接入培训

XX端局
B3163
XX模块局 B3163
以太网业务 透明传输
V35OM
V35
支行1
实现以太网业 务，及E1、V35
业务交透传
MSOM
V35、N×E1、FE
MSOM
V35、N×E1、FE
支行2
MSAP应用方案设计
气象局45M链路设计
在MSAP设备配置EOS业务卡，分配23*E1带宽。1）骨干SDH 155M链路分配时隙对应； 2）骨干SDH 155M链路进行仅仅透传
u 详细见~~~~~~~~
黑龙江边防检查站线路改造方案
烽火网络MSAP特色及给客户带来的价值
烽火B3100 MSAP特点
交叉矩阵：
最大无阻塞交叉连接能力：16×16VC4或1008×1008VC12
数据交换：
交换容量：24 FE + 2 GE
接入能力：
最大支持：192路E1/ 24路V.35/ 96路以太网/ 384路PDH光方向接入
◆SDH/MSTP承载网的特点技术成熟、传输信道严格物理上隔离、保护技术 完善，是目前大多数大客户专网首选承载网络，特别是对于政府、银行、保 险、信用社、公安这些对网络安全、可靠性需求高的大客户群体。
◆基于IP网大客户接入通常采用光纤直驱、EPON、GPON等接入技术，网 络安全采用二/三VPN、VLAN等技术。IP承载网络特点带宽高、突发性好、 共享传输线路带宽，适合对传输实时性要求较低、高带宽的大客户群体，例 如企业同城互联、校园网接入、网吧等大客户。
托承载网络不同，接入网技术也可以分为两大类：1）基于SDH/MSTP接入 网络技术；2）基于IP网接入技术
◆基于SDH/MSTP传输网接入技术通常借助MSAP多业务接入平台或传统协
议转换器接入平台，通过配置不同功能业务卡来实现多业务的接入。MSAP 采用GFP、LCAS技术，是对传统协议转换器接入平台的升级，它拥有传统 协转所有接入功能，增加与SDH/MSTP无缝对接功能
业务 线卡
1
E1专线 业务
业务 线卡
2
电信总线 以太网总线 网管总线
பைடு நூலகம்
业务 线卡 12
Eth专线 业务
烽火B3100 MSAP参数对照
功能 网管主备倒换 群路盘1+1保护 数据交换功能
背板带宽
最大接入光方向 最大接入E1数 以太网动态带宽调整
全网网管 链路E1误码测试功能
掉电告警功能 远端E1TX+局端路由器POS 155M应用
大客户关注 运营商关注
关注分析(大客户)
u 大客户关注点：
Ø 网络安全性好、通信保密性强。
ü 政府、金融等一些数据涉及政府、 商业机密，安全性是大客户最为关 注，这也是客户选择SDH原因
Ø 网络可靠性高，出现故障迅速恢复
ü 比如，金融24小时网络不能中断， 网络出现问题，网络在最短时间内 恢复。
ü 出现问题迅速恢复，具体运营商采 用什么手段、技术不是客户关注点
大客户关注 运营商关注
关注点分析(运营商)
u 运营商关注：
Ø 降低接入层网络建设成本； Ø 简化维护程序、降低设备运营维护成本； Ø 增强快速反应能力，保证对客户端到端的
业务感知和分析能力，实现承诺的SLA Ø 保证对整网的监控，减少管理盲区
u 运营商发展思路：
Ø 网络发展任务：选择合理、最优技术，推 进网络转型，落实精确管理，优化资源配 置全面提升网络的整体竞争能力。
Ø 在本地网的中继和接入层面升级扩容，进 行能力提升及端口的多元化，进一步提高 传输资源的使用效率
专线接入方式现状-1
方式一：SDH＋协议转换器 （SDH光传输网络部署到集团客户机房）
方式三：裸纤＋收发器（直接从 一机房跳裸光纤到另一机房）
方式二：SDH＋协议转换器＋光猫（从基站SDH网络中提取2M 带宽，转换成以太网或光纤接到客户，以基站为支节点；）
PDH
benefit 增加网管
缺少网管
PDH光端机组网->MSAP
SDH
SDH
benefit
N×E1(DDF)
机架式 光端机
节省DDF
/E1 /SDH E1盘
SDH MSAP B3100
点对多点
PDH N×E1
PDH
PDH
N×E1
N×E1
PDH N×E1
PDH N×E1
SDH
SDH N×E1(DDF)
度
口灵活，高密度。
成本
较高
较低
MSAP脱胎于MSTP的核心技术，同时在业务接口和业务管理方面完成了对其的超越。因此MSAP更适 合作为一个多业务接入平台，从事基站接入、动环业务接入、视频业务接入、大客户接入等重任。而 MSTP则比较适合作为MSAP业务往上的传送平台。
SDH
SDH
N×E1(DDF)
q以太网： 10M， 100M， 1000M，
10000M
qATM： 155M，
622M
qPDH： 2M，34M， 45M， 144M……
qSDH： 155M， 622M， 2.5G， 10G， 40G……
MSTP设备功能模型
MSAP设备定位
产品定位：
运营商边缘网络大客户解决方案中的多业务综合接入平台。
协议转换器 机架
N*FE
汇聚交换机 GE
业务交换机
协议转换器组网->MSAP
SDH SDH
N×E1(DDF)
SDH STM-1
MSAP B3100
协议转换器 机架
以太网
GE
业务交换机
光纤收发器 以太网
烽火网络MSAP应用拓扑1（集中式组网）
特点：
Ø对于模块局接入大客户数量较多的场合，在中心 配置B3163作为汇聚; 在模块局也配置B3163,
MSAP设备支持TDM、IP之间的带宽灵活指配。设备实现了以太 网的二层交换，从而支持以太网业务的带宽共享、业务汇聚、及以 太网共享环等功能，带宽利用率大大提高。通过采用VC虚级联、 LCAS（链路带宽调整机制）、GFP（通用成帧规程）等技术，具有以 太网的二层交换能力。
MSAP设备功能模型
SDH IP网
网管能力：
支持带内/带外网管/SDH DCC通道三种方式 支持全程/全网网管 标准SNMP网管
MSTP/ASON
烽火网络MSAP
MPLS/IP
实现综合业务接入 统一网络管理
STM1/4
GE/FE
接入层
！MSAP： Multi-Service Access Platform
以太、 SDH、 PDH、PCM、 G.SHDSL
u 业务扩展性差 p 业务拓展缺乏连续性 p 无法进行前瞻性规划接入网的演进趋势 p 中继光纤消耗大，光纤投资成本高
这个网络维护起 来很麻烦！
本地2传.输5网/10G
ADM
155M
155M
模块局
SDH传输
N*E1 …
E1
MSTP
N*E1
…
DDF架
FE
E1
模块局
接入网的发展趋势
这个网络真方 便，好！J
公安 税务
语音，数据，视频 财政
银行
保险
证券
金融
政府
城域网
大客户定义
电力 交通 煤炭
能源
企业
其他
超市，药店
大型企业， 连锁企业
商业楼、酒 店、学校和网 吧
大客户市场是各大网络运营商的必争之地
大客户是为运营商带来持续稳定且高额利润的一类用户
大客户接入网技术
◆大客户业务承载网络总体上分为SDH/MSTP传输网和IP数据网两大类。依
155M
MSAP
光端机
光端机
协转/光猫
光纤收发器
光端机
协转/光猫
精简网络层次、减少设备间布线、统一网管、故障定位、故障排除
光纤收发器
MSAP技术及应用模式分析

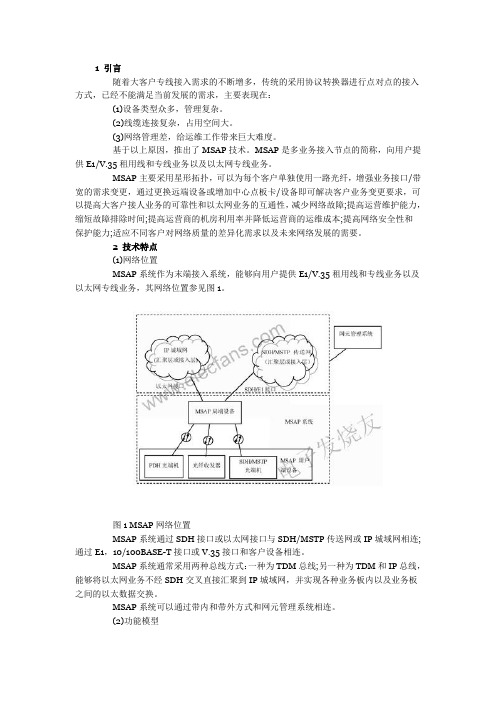

MSAP平台原理
MSAP(Muti-services access platform)以SDH技术为基础，采 用先进的GFP、VCAT和LCAS技术，融合以太网交换技术，实现TDM业 务、以太网业务的综合传输。 MSAP设备提供传统STM-N、PDH、 V35、ETH等接口。
提供4E1 PDH光支路盘.
Ø接入点(远端)采用多业务光端机实现E1、以太网
V35等业务的接入
STM-1
用户中心
B3163
STM-1
SDH环
B3163
STM-1
V35
分支1
B2104-MSOM
E1
V35
模块局 B2104-MSOM
E1
分支2
B2104-MSOM E1
分支3
烽火网络MSAP应用拓扑2（环型组网）
烽火网络MSAP大客户综合接入 解决方案交流
日期：2009/ /
目录
1. 从传统大客户接入到MSAP 2. MSAP技术及应用模式分析 3. MSAP应用方案设计 4. 烽火网络MSAP特色及给客户带来的价值 5. 烽火网络 B3163产品配置及线卡说明 6. 烽火网络 B3163工程应用
从传统大客户接入到MSAP
特点：在采用B3163 DMU盘组成一个155M容量 的通道倒换环，在接入点可以分别E1,V35,以 太网等接口，满足银行等大客户会议电视、 OA、业务数据汇聚的需要。
B3163
支行4
155M
XX银行分行
MSTP
会议电视、OA、银行 业务数据的汇聚
B3163
XX模块局
MSAP RING
155M 1＋1通道 倒换环
N×E1
2×STM-1
