陶瓷纤维折叠块
陶瓷纤维模块密度
陶瓷纤维模块密度
陶瓷纤维模块的密度通常在200-240Kg/m³之间，具体数值取决于热处理炉的炉型、温度、燃烧介质、温升要求等因素。
陶瓷纤维具有良好的隔热性能，这主要得益于其低导热率。
陶瓷纤维模块的导热系数随体积密度的增大而降低，但降低的幅度逐渐减小。
当密度超过300KG/M3后，导热系数不再降低，甚至有增大的趋势。
因此，在实际应用中，陶瓷纤维模块的密度通常控制在
200-240Kg/m³之间，以达到最佳的隔热效果。
此外，陶瓷纤维模块的密度也受到生产工艺的限制。
例如，采用双辊甩丝工艺加工的陶瓷纤维毯，其纤维棉的长度在80-130毫米之间。
当密度超过240Kg/m³时，纤维会大量断裂，断裂率高达48%，从而影响产品性能。
因此，陶瓷纤维模块的密度极限通常为
240Kg/m³。
总的来说，陶瓷纤维模块的密度是影响其隔热性能的重要因素之一。
在实际应用中，需要根据具体的使用环境和要求来选择合适的密度，以达到最佳的隔热效果。
低热值煤气双蓄热技术在薄板坯连铸连轧的应用
全丰1580全无头轧制加热工艺简介
在连铸和粗轧之间设置了一段约60m长的辊底炉，将钢坯从1000℃加热到1150℃，该辊 底炉兼顾了连铸钢坯内部均温及事故处理缓冲段的功能。1#辊底炉设置摆渡段，可将最 大剪切24m长坯料剔除下线，可为粗轧实现12min缓冲时间，这个功能段是日照ESP所没 有的。在粗轧之后设置事故处理保温段及具有补热功能的辊底炉约120m长（相当于日照 钢铁ESP的感应加热段），需要将钢坯从950℃快速加热到1150℃。2#炉事故处理段带有 保温罩，事故状态保温罩升起，下部剔钢及垛料机可实现将连铸出口与粗轧出口间坯料 全部剔除，这部分中间坯可作为中厚板产品。
2017-10-15 5
2017-10-15
6
2.双蓄热技术充分发挥钢 坯高热装温度的节能优势
本章重点提出的是当钢坯在热装温度较高的情况下，低热值煤气双 蓄热技术与常规加热炉之间的节能效果的对比
2017-10-15
7
双蓄热加热炉与常规加热炉能耗指标率比较
加热炉能耗指标（GJ/吨钢）
钢坯热装率 和热装温度
2017-10-15 16
4.唐钢1810辊底炉加热炉采用单蓄热 技术的情况分析
2017-10-15
17
唐钢1810辊底式炉改造前概况
• 唐钢连铸连轧生产线上辊底炉由美国BRICMONT公司设计，分别于2003和 2004年投产，两条线的燃烧方式均采用了常规燃烧技术。两座加热炉的炉 型结构基本相同，A线加热炉分成加热段、横移段和保温段，B线加热炉分 成加热段和横移段，加热段又包括第一、二、三加热段，第一加热段长度 32.4m ，第二加热段长度 64.8m ，第三加热段长度 55.2m ，炉膛上部内宽 2030mm，下部内宽1930mm，炉辊面以上炉膛高度845mm，炉辊辊面以 下炉膛高度915mm。炉辊以上炉墙厚度250mm，炉墙材料为陶瓷纤维折叠 块。炉辊以下炉墙厚度300mm，采用浇注料和隔热材料复合结构。炉顶厚 度250mm，材料用陶瓷纤维折叠块。炉底厚度350mm，为浇注料和隔热材 料复合结构。

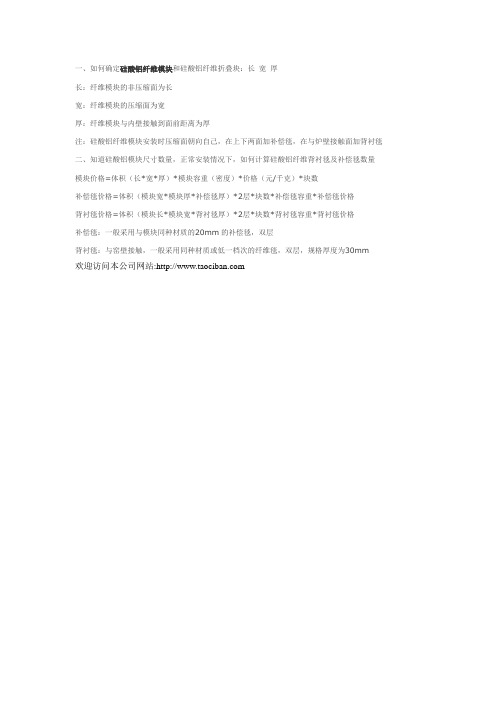

陶瓷纤维模块应用时的计算方法
一、如何确定硅酸铝纤维模块和硅酸铝纤维折叠块：长宽厚
长：纤维模块的非压缩面为长
宽：纤维模块的压缩面为宽
厚：纤维模块与内壁接触到面前距离为厚
