J08J113-SF防水保温屋面建筑构造
SF聚合物防水砂浆在屋面保温防水工程中的设计与应用
饱 和，再进 行对 水的排 斥原 理，将 水堵住 ，使水 不能 再侵入 的方 法，达 到防水 目的，从而 终止 渗漏 。从材料 性 能到设 计 、施 工，经 证实 ｓＦ聚合 物防水 砂浆 确实具
有 整合 性 能好 、保温 隔 热性 能兼 容 、施 工简 单快 捷 、易 修复 等优 点 ，不仅 确保 了工程 进度 和 工程 质 量，同时 也受 到 了业 主和 总 包 单位 的一 致好 评 。
橙 劂疆 目
ｓＦ聚台 葫 防艰 材辎
窖 重 吸 亦率 抗 跨性
１３００ｔ：ｇ ／ ≤３８％ （２４小时） ≥一２５＂Ｃ （２４小 时无变 化 ）
撬 压强 度 （２８ｄ Ｊ
≤５Ｍｐａ
导热 系羧
≤Ｏ ４卯 ／ ｍ Ｋ１
透 水性 ：２４巾 时 释护 ７ｄ
≤ｌ０∞
浸 水渗透 济 魔 葬护 ２８ｄ
２ ２ ＳＦ防水材料 配制 （１）每块 ｓＦ防水 材料 （７００ｇ）按标 准配制 ｌＯＯｋｇ防水 溶液 。配制 过程 ：将 ～ 块防 水材料加 入适 量水 （以每块防水 材 料加 ３ｋｇ水 为标准 ） 放在 容器 中在 煤 气灶 上加热熔 化 。然后 加入盛有 ９７ｋｇ冷 水的容 器 中，不 得搅拌 ，静 置 ｌＯｍｉｎ 左 右 即可使 用，严 禁用 铝 制 品煮 防水 材料 。 （２）水 ，应符 合 《混 凝 土拌 合用 水 标准 》ＪＧＪ６３的规 定 。 ２ ３ ＳＦ防水砂 浆 的搅拌 （１）人工搅 拌 ① 计量用 磅秤 ２台，计量 防水剂 用量筒 ２－３个 ： ② 按旌工 配 合 比 （重量 比）要求 把 计量 准确 的砂 、水 泥 、膨胀 珍 珠岩 掺 和在 一起，搅拌均 匀后 ，加 入配制 好 的 ｓＦ防水溶 液 ，再搅拌 均匀 ，方 可浇筑 。 （２）机 械搅拌 ① １根据 施 工配 合 比确 定各 种材 料 用 量 。 ②装料顺 序 ：先倒 砂，再倒水 泥，然后加 膨胀 珍珠岩，最后加 计量好的ｓＦ防 水 溶 液 。 ③ 搅拌 时间 ： 自落式搅 拌机 ：２５０—５００型 搅拌机 搅拌 时间 ２．０ ｍｉｎ，＞５００型 搅拌机 搅拌 时 间 ４．０ ｍｉｎ。 强制 式搅拌 机 ：＜２５０型搅拌 机搅拌 时 间 １．５ ｍｉｎ：２５０—５００型搅 拌机 搅拌
SF屋面防水保温隔热一体化材料的应用
SF屋面防水保温隔热一体化材料的应用[摘要]以北汽总装厂房质保中心楼工程为例，介绍SF屋面防水保温隔热一体化材料施工技术的应用。
北汽质保中心工程，屋面设计为不上人屋面，防水等级Ⅱ级。
采用SF屋面防水保温隔热一体化材料，分层施工，形成一个具有防水、保温、隔热层的整体屋面。
该保温系统材料满足屋面工程各构造层的指标要求，施工工艺具有多功能、多组合的特点和优势。
施工时减少工序，缩短工期，保证施工质量，与传统柔性防水屋面做法相比造价略有降低。
[关键词]屋面工程一体化整体屋面一、概况：北京汽车股份有限公司自主品牌乘用基地和冲压车间项目质保中心工程，建筑面积9122 ㎡，地上4层，该工程屋面防水面积约2830㎡。
，设计采用08BJ1-1平屋20B，不上人屋面，有组织排水方式。
屋面为Ⅱ级防水，传热系数0.54，采用SF-Ⅲ防水保温屋面整浇工艺做法。
主要材料为SF憎水膨珠保温砂浆，用于保温层找坡层施工。
SF憎水膨珠砂浆，用于加强层、防水层和保护层施工。
这类材料重量较轻，是一种集防水、保温、隔热三种功能为一体复合型材料。
用于屋面保温、防水一体化施工，工艺简单，施工时无需专业人员操作，成本低，使用寿命长。
二、材料性能简介该材料由水泥、砂、防水溶液及膨胀珍珠岩等原材按照相应比例复合拌制而成。
可依据工程施工地方政策要求，采用现场拌制或工厂预拌两种施工方法。
本工程采用工厂预拌干料现场加水拌制的施工方法。
在材料配比方面，则按照现场拌制的施工方法予以介绍。
1 原材技术指标要求：该材料中的各类原材料，在选材上，有如下技术指标要求：1）水泥：强度等级不低于P·O42.5普硅水泥。
2）砂：水洗中砂或粗砂，含泥量不大于3%。
3）防水溶液：SF-Ⅲ型防水液，淡白色絮状，防水性能见防水砂浆检测报告。
4）膨胀珍珠岩：Ⅲ类容重150-250 Kg/m3，导热系数0.55W/m²·ºC-0.65W/m²·ºC2 屋面构造层砂浆配合比及性能指标1）屋面各构造层砂浆配合比屋面做法从下至上分别为：加强层，保温找坡层，防水底层，防水保护层。
建筑施工技术(第2版)第7章
７.１ 屋面防水施工
• 采用卷材或涂膜做隔汽层时,在屋面与墙面连接的阴角部位,隔汽层应 沿墙面向上连续铺设,高出保温层上表面的高度不得小于１５０mm, 以防水蒸气在保温层四周由于温差结露,导致水珠回落在屋面周边的 保温层上.
• ３.保温层施工 • 设置保温层的目的是防止冬季室内温度下降过快.按使用材料的形状,
• 在与屋面交接处宜空铺,空铺宽度不小于２００mm,卷材防水层应由 沟底翻上至沟外檐顶部,卷材收头应用水泥钉固定并用密封材料封严, 铺贴檐口８００mm范围内的卷材应采用满粘法.铺贴泛水处的卷材应 采用满粘法,防水层贴入水落口杯内不小于５０mm,水落口周围直径 ５００mm 范围内的坡度不小于５％,并用密封材料封严.变形缝处的 泛水高度不小于２５０mm,伸出屋面管道的周围与找平层或细石混凝 土防水层之间应预留２０mm×２０mm 的凹槽,并用密封材料嵌填严 密,在管道根部直径５００mm 范围内,找平层应抹出高度不小于３０ mm 的圆台,管道根部四周应增设附加层,宽度和高度均不小于３００ mm.管道上的防水层收头应用金属箍紧固,并用密封材料封严.伸出屋 面管道根部的防水构造如图７-３所示.
• ６.防水层施工 • (１)防水材料.常用的防水卷材按照材料的组成不同一般分为合成高分
子防水卷材、高聚物改性沥青防水卷材和沥青防水卷材三大系列,见 表７-４.
上一页 下一页 返回
７.１ 屋面防水施工
• (２)施工工艺及施工顺序.卷材铺贴应以先高后低、先远后近的施工顺 序进行,即高低跨屋面,先铺高跨,后铺低跨;对等高大面积屋面,先铺离 上料地点较远的部位,后铺较近部位,以免已铺屋面因材料运输而踩踏, 导致破坏.屋面防水层施工时,应先做好节点、附加层和屋面排水比较 集中的部位(如屋面与水落口连接处、檐口、天沟、屋面转角处、板 端缝等)的处理,然后由屋面最低标高处向上施工.
建筑构造 防水屋面
防水屋面6.2.2 卷材防水屋面卷材防水屋面是将柔性的防水卷材相互搭接用胶结料黏贴在屋面基层上形成防水能力的屋面。
由于卷材有一定的柔性，能适应部分屋面变形，所以也称为柔性防水屋面。
1．防水卷材的种类(1) 沥青防水卷材：以原纸、纤维织物、纤维毡等胎体材料浸涂沥青，表面撒布粉状、粒状或片状材料制成可卷曲的片状防水材料，如玻纤布胎沥青防水卷材、铝箔面沥青防水卷材、麻布胎沥青防水卷材等。
(2) 合成高分子防水卷材：以合成橡胶、合成树脂或它们两者的混合体为基料，加入适量的化学助剂和填充剂等，采用橡胶或塑料的加工工艺所制成的可卷曲片状防水材料，如三元乙丙橡胶(EPODM)、氯化聚乙烯—橡胶共混防水卷材、聚氯乙烯防水卷材等。
(3) 改性沥青防水卷材：以聚乙烯膜为胎体，以氧化改性沥青、丁苯橡胶改性沥青或高聚物改性沥青为涂盖层，表面覆盖聚乙烯薄膜，经滚压成型水冷新工艺加工制成的可卷曲片状防水材料，如SBS改性沥青防水卷材、APP改性沥青防水卷材、SBR改性沥青防水卷材等。
2．卷材防水屋面构造做法卷材防水屋面构造层次如图6-7所示。
1) 防水层防水层由防水卷材和相应的卷材黏结剂分层黏结而成，层数或厚度由防水等级确定。
具有单独防水能力的一个防水层次称为一道防水设防。
卷材铺设前基层必须干净、干燥，并涂刷与卷材配套使用的基层处理剂(此层次称为结合层)，以保证防水层与基层黏结牢固。
卷材的层数与屋面坡度有关。
一般屋面铺两层卷材，在卷材与找平层之间、卷材之间和上层卷材表面共涂浇三层沥青；重要部位或严寒地区的屋面铺三层卷材(两层油毡、一层油纸)，共涂浇四层沥青。
前者习惯称二毡三油做法，后者称三毡四油做法。
卷材一般分层铺设，当屋面坡度小于3%时，卷材宜平行于屋脊铺贴；屋面坡度在3%～15%时，卷材可图6-7 卷材防水屋面构造层次平行或垂直于屋脊铺贴；屋面坡度大于15%或屋面受震动时，沥青防水卷材应垂直于屋脊铺贴，高聚物改性沥青防水卷材和合成高分子防水卷材可平行或垂直于屋脊铺贴；上、下层卷材不得相互垂直铺贴，如图6-8所示。
(整理)屋面SF防水保温组合施工工法.
屋面SF防水保温组合施工工法龙信建设集团有限公司黄坤张豪张裕忠沈宏生郭瑞东1.前言屋面防水工程是建筑施工中重要的分部工程，屋面防水对社会生活、生产有着重要的影响，一旦发生漏水，势必会照成不必要的损失。
而一般常规的屋面防水为柔性防水，一旦出现一个点的破坏就会导致整个屋面的漏水，且维修难度高。
现采用SF 屋面防水保温一体化施工工法，其利用SF防水材料的优势，利用吸水饱和来对水的排斥原理，达到防水效果，且具有施工简便，不串水、维修方便等特点。
龙信建设集团承建的北京府前中街商业金融项目商业楼工程，建筑面积168000㎡，其中屋面20000㎡均采用SF防水保温一体化施工。
2.工法特点2.0.1 用水泥、砂、膨胀珍珠岩、SF防水剂作为原材料，取代屋面施工传统的多层做法，使得屋面施工更加简单。
材料品种单一，购置材料十分方便，大大降低了工程造价。
由于可以湿作业，所以不受天气变化的影响（可以在小雨中施工），有效的缩短了工期。
由于SF防水材料具备不串水的特点，所以维修简便。
由于同属水泥基材料，所以大大延长了使用寿命。
并且由于采用膨胀珍珠岩作为材料，达到了保温隔热的功能。
2.0.2 本工法创新之处：采用SF防水做法，从找坡—保温—防水—上人屋面，全部都是防水层，无空白层，有效的保证了屋面防水的一体化。
3.适用范围任意有防水要求的屋面。
4.工艺原理传统的防水材料开始老化，会逐渐减弱或丧失防水效能，再次渗漏。
而SF防水材料却完全与之相反，它利用先吸水，直至饱和，再进行对水的排斥原理，将水堵住，使水不能再侵入的方法，达到防水目的，从而防止渗漏。
无水时SF层所含水分蒸发，防水材料进入休眠状态。
有水后，SF层晶体膨胀，将空隙、毛细管、裂纹封闭，达到防水目的。
5.施工工艺流程及操作要点5.1施工工艺流程基层检查及修补缺陷→细部做法→加强层→保温层→防水层→防水保护层→养护→蓄水试验→组织验收。
5.2 操作要点5.2.1基层检查处理：基层表面必须清理干净。

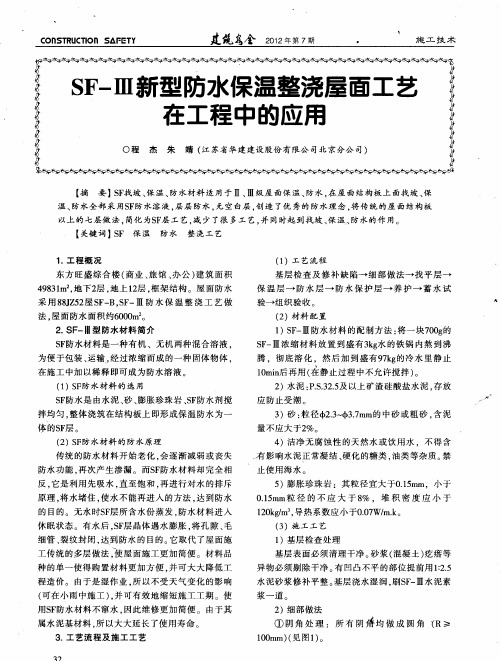

SF-Ⅲ新型防水保温整浇屋面工艺在工程中的应用
工传 统 的多层 做法 ， 屋 面施工 更加 简便 。材料 品 使 种 的单一使 得 购置 材料 更加 方便 ． 可 大大 降低 工 并 程造 价 。 由于 是湿 作业 ， 以不 受 天气变 化 的影 响 所 （ 在小雨 中施 工 ） 并 可有 效地 缩短 施工 工 期 。使 可 ， 用Ｓ 防水材料 不 窜水 ， Ｆ 因此 维修 更加 简便 。 由于 其
①材料配合 比： 水泥： 珍珠岩： 砂： 防水溶液 （ 重
量 比 ） ｌ ：．：。 ＝ ： ０２１ ２
②材料的搅拌 ：将严格按配合 比计量后 的水
泥 、 子 、 珠 岩 投 放在 一 起 ， 复 干搅 拌 三 遍 ， 砂 珍 反 然 后 将 按 配合 比计 量后 的 防水 溶 液 加入 到 搅 拌 均 匀 的干 料 中 ， 复湿 搅 拌 三遍 。 查 材料 是 否 搅 拌 均 反 检
浆 一道 。 ２ ）细 部做 法
属水 泥基 材料 ， 以大大延 长 了使用 寿命 。 所
３ 工艺 流程 及施 工工 艺 ．
① 阴角处理 ：所有 阴莆均做成圆角 （ Ｒ≥
ｌＯ ｍ）见 图１ 。 Ｏｍ （ ）
ｃｎＴ ＣＯ ＡＥＹ ＯＳ Ｕ Ｉ ＳＦＴ Ｒ Ｔｎ
建筑客 金 ２２ 第 期 ０ １ ７
特殊 要求 的按 图纸 要求 施工 。
施工技 术
的整 体 。立 面墙 防水 高度一般 做 到滴水 沿下 面 。有
卷材防水屋面
卷材防水屋面一、卷材防水屋面构造用胶结材料粘贴卷材进行防水的屋面称为卷材防水屋面，其常见构造见图8-1。
这种屋面卷材本身有一定的韧性，可以适应一定程度的胀缩和变形，不易开裂。
卷材防水屋面可适用于防水等级为Ⅰ～Ⅳ级的屋面防水。
图8-1 卷材屋面构造层次示意图二、结构层施工屋面结构基层要求表面清理干净。
对于现浇钢筋混凝土板宜连续浇捣，不留施工缝，应振捣密实，表面平整，并符合规定的排水坡度。
三、找平层施工找平层一般为基层（或保温层）与防水层中间的过渡层，是使卷材铺贴平整，粘贴牢固，并具备一定强度以承受上面的荷载。
找平层一般用水泥砂浆、细石混凝土也可用沥青砂浆。
找平层的厚度和技术要求见表8-2。
表8-2 找平层厚度技术要求找平层施工质量好坏，对保证卷材铺贴的质量有密切关系，施工时必须重视，其质量要求见表8-3。
表8-3 找平层施工质量要求水泥砂浆找平层的铺设，应由远而近，由高到低的程序进行；最好每分格内一次连续铺成，严格掌握坡度，可用2m左右长的木条找平；待砂浆稍收水后，用抹子压实抹平；终凝前，轻轻取出木条；完工后尽量避免踩踏；铺设找平层12h后，需洒水养护或喷冷底子油养护。
沥青砂浆找平层施工，基层必须干燥，然后满涂冷底子油1～2道，待冷底子油干燥后，可铺设沥青砂浆。
其虚铺厚度约为压实后厚度的1.3～1.4倍，之后，将砂浆刮平，用火滚进行滚压至平整、密实，表面不出现蜂窝和压痕为止。
施工时沥青砂浆的温度参见表8-4。
滚筒应保持清洁，表面可涂刷柴油。
滚压不到之处，可用烙铁烫压平整。
沥青砂浆铺设后，最好在当天铺第一层卷材，否则要用卷材盖好，防止雨水、露气浸入。
表8-4 沥青砂浆温度参考表四、隔气层施工在纬度40度以北地区且室内空气湿度大于75%，或其他地区室内空气湿度常年大于80%时，对有保温层的屋面，应在保温层下做隔气层，以防止室内水气通过承重层的毛细孔渗入保温层内。
隔气层可采用气密性好的卷材或防水涂料。
一般是在钢筋混凝土屋面板（或找平层）上涂刷冷底子油一道和热沥青二道；或铺设一毡二油。
1屋面SF-Ⅲ保温、防水 Microsoft Word 文档
SBS屋面保温防水施方案工程名称编制人审批人编制时间SBS屋面保温防水施方案一、工程概况﹙1﹚、工程名称：金泉广场项目AB栋砌筑及初装修工程；﹙2﹚、工程业主：北京政泉置业有限公司；﹙3﹚、监理单位：北京津京建设工程监理公司；﹙4﹚、施工单位：江苏鲁人建设发展有限公司；﹙5﹚、设计单位：北京九合正中建筑设计事务所；﹙6﹚、地理位置：北京市朝阳区大屯路301-317号；﹙7﹚、建筑面积：A栋、B栋的屋面面积约25000平米；﹙8﹚、工程特点：A、B栋首层―四层为商业用房， A栋地下一层为商场，B栋地下一层为超市，A、B栋地下二、三层为汽车库。
二、设计图纸要求本工程屋面为SBS保温防水一体化屋面，其做法：1、主体大屋面。
①最薄60厚憎水膨胀珍珠岩保温砂浆找平2%。
②10厚DS砂浆找平。
③3+4SBS改性沥青防水卷材（‖型聚酯胎）。
④0.4聚氯乙烯塑料薄膜隔离层。
⑤40厚C20细石混凝土随打随找平，ø6@200双向配筋3000*3000分缝，缝宽10mm，缝下填聚苯板，上部填嵌防水密封膏；2、机房小屋面。
①最薄70厚憎水膨胀珍珠岩保温砂浆找平2%。
②10厚DS砂浆找平。
③ 3+4SBS改性沥青防水卷材（‖型聚酯胎）。
④20厚面层防水砂浆（内掺憎水剂，按），内配14号镀锌钢丝网，网孔30，分缝中距3米，缝宽10mm填防水密封膏。
三、施工的准备工作及施工条件1、人员、机具准备(1) 做好防水施工前施工现场的工作面及临水、临电准备。
(2)施工脚手架、水、电、临时施工材料和机械存放的仓库，（3) 准备好施工材料和施工机具、施工人员。
2、材料准备（1）水泥强度等级应为32.5以上普通硅酸盐水泥或矿渣硅酸盐水泥，进场时必须有质量证书、合格证、检验报告，进场后必须复试且复试合格才能使用。
（2）砂宜采用中砂，含泥量不大于2.0%，泥块含量不大于1.0%。
其他要求应符合《普通混凝土用砂质量标准及检验方法》JGJ52的规定。
建筑工程屋面防水施工八大要点
建筑工程屋面防水施工八大要点要点一、施工的环境要求为了保证施工操作以及卷材铺贴的质量，宜在+5℃～+35℃气温下施工；高聚物改性沥青以及高分子防水卷材不宜在负温以下施工，热熔法铺贴卷材可以在-10℃以上的气温条件下施工，这种卷材耐低温，在负温下不易被冻坏。
雨、雪、霜、雾，或大气湿度过大，以及大风天气均不宜露天作业，否则应采取相应的技术措施。
要点二、屋面的排水坡度要求平屋面的排水坡度为2%～3%，当坡度小于等于2%时，宜选用材料找坡；当坡度大于３%时，宜选用结构找坡。
天沟、檐沟的纵向坡度不应小于1%，沟底落差不得超过200mm。
水落口周围直径500mm范围内坡度不应小于5%。
要点三、屋面的基层空隙、裂缝处理基层是预制混凝土板的，当板与板之间的缝隙宽度小于20mm时,采用细石混凝土灌缝，石子粒径不得大于10mm，其强度等级不得小于C20，并尽可能使用膨胀水泥或掺膨胀剂搅拌的混凝土进行灌缝；当板与板之间的缝隙宽度大于40mm时,板缝内应设钢筋或按设计要求配置的钢筋，浇筑完板缝混凝土后，应及时覆盖并浇水养护7天，混凝土强度等级达到C15时，方可继续施工。
防止灌缝混凝土过早承受施工荷载的影响，确保板间的粘贴强度。
基层是现浇钢筋混凝土时，当板内存在有裂缝，应先用凿子把裂缝凿成15～20mm宽，深倒八字形的槽沟，然后把石渣清走，把沟槽吹干净，用填缝膏分二至三次填满裂缝，每次间隔时间必须有15分钟之久，填满裂缝后用滚筒压平即可。
要点四、屋面的找平层找平层是铺贴卷材防水层的基层，给防水卷材提供一个平整、密实、有强度、能粘结的构造基础。
因此，铺贴卷材的找平层应坚实，不得有突出的尖角和凹坑或表面起砂现象，当用2米长的直尺检查时，直尺与找平层表面的空隙不应超过5mm，空隙只允许平缓变化，且每米长度内不得超过一处。
找平层相邻表面构成的转角处，应做成圆弧或钝角。
当基层为整体混凝土时，采用水泥砂浆找平层，厚度为20mm，水泥与砂浆比为1:2.5～1:3（体积比），水泥标号不低于42.5。
屋面保温防水工程施工工艺
屋面保温防水工程施工工艺【1】屋面保温【1.1】屋面保温层基本要求①屋面工程所采用的保温隔热材料应有产品合格证和性能检测报告，材料的品种、规格、性能等应符合现行国家产品标准和设计要求。
②保温层应干燥，封闭式保温含水率应相当于该材料在当地自然风干状态下的平衡含水率。
③屋面保温层严禁在雨天、雪天、五级风及其以上时施工。
施工环境气温宜符合下表的要求，施工完成后应及时进行找平层和防水层的施工。
屋面保温层施工环境气温①屋面保温层的施工质量检验批量，应按屋面面积每100m²，抽查一处，每处10m²，且不得少于3处。
②屋面保温层应进行隐蔽验收，施工质量应验收合格，质量控制资料应完整。
【1.2】屋面保温施工准备①技术准备施工前，应进行图纸会审，掌握施工图中的细部构造及有关技术要求，并编制防水工程的施工方案或技术措施。
②材料要求1)板状保温材料：产品应有出厂合格证，根据设计要求选用厚度（一般不小于5cm）、规格应一致，外观整齐；密度、导热系数、强度应符合设计要求。
板状保温材料质量应符合下表的要求。
板状保温材料质量要求2)整体保温隔热材料：产品应有出厂合格证、样品的试验报告及材料性能的检测报告。
根据设计要求选用厚度，壳体应连续、平整；密度、导热系数、强度应符合设计要求。
现喷硬质聚氨酯泡沫塑料：表观密度35～40kg/m3；导热系数≤0.03W/(m•K)；压缩强度大于150KPa；封孔率大于92%。
板状制品：表观密度400～500kg/m3；导热系数0.07～0.08W/(m •K)；抗压强度≥0.1KPa。
【1.3】屋面保温施工条件①铺设保温材料的基层施工完，将预制构件的吊钩等清除干净，残留的痕迹应磨平、处理点抹入水泥砂浆，经验收检查合格后，方可铺设保温材料。
②有隔汽层要求的屋面，应先将基层清扫干净，基层表面应干燥、平整，不得有松散、开裂、起鼓等缺陷。
隔汽层的构造做法必须符合设计要求。
③穿过屋面和墙面等结构层的管根部位，应用细石混凝土填塞密实，以便将管根固定。
