室分站点电源安装要求20110830
(整理)室内电源设备安装及配线作业指导书
XX客运专线铁路XX标段信号工程编号：室内电源设备安装及配线作业指导书单位:编制:审核:批准:年月日发布年月日实施**铁路**标段信号工程室内电源设备安装及配线作业指导书1 适用范围适用于铁路信号工程室内电源设备安装及配线。
2 作业准备2.1内业技术准备在开工前组织现场技术及作业人员认真学习技术标准规范。
制定施工安全保证措施，对作业人员进行技术交底，使作业人员熟练掌握本项目的施工工艺、操作要点及质量标准。
对参加施工人员进行上岗前技术培训。
2.2外业技术准备2.2.1设备外观检查:设备应完好、无损坏，零、部件及配套产品技术说明书、合格证、出厂质量检验报告等齐全。
2.2.2设备施工前，应按程序对房建等相关工程施工的接口、作业面验收交接，并确认符合下列进场条件：1）预留的沟、槽、管、孔符合布线要求。
2）防静电地板应安装完毕，防静电地板下、走线槽内清洁无杂物。
3）法拉第笼屏蔽、网格地线、接地汇集线安装完毕。
4）门窗及玻璃安装齐全。
5）室内湿、温度等符合信号设备安装的要求。
2.2.3对使用的工具、仪表进行检查，确认性能指标。
3 技术要求3.1电源设备的规格型号应符合设计文件要求。
3.2电源设备的安装位置，空间距离应符合设计文件要求。
3.3电源设备的安装应牢固，平稳。
3.4电源设备引线孔处应采用非金属材料防护。
3.5电源设备安装应垂直，同一排电源屏正立面应在同一平面。
3.6电源设备每柜设独立底座支架。
3.7 电源设备应对地绝缘良好，其绝缘电阻应符合相关产品技术标准和设计要求。
3.8电源设备间槽道可利用预留地槽或钢槽。
3.9电源设备间配线技术要求：3.9.1 所需线缆采用阻燃型，线缆规格型号符合设计要求。
3.9.2线缆不得有绝缘破损现象。
3.9.3 配线的布线应平直、并拢、整齐，线槽应清洁、槽盖严密。
3.9.4 电源配线应与其他配线有分隔。
3.10安装蓄电池所用的工具应注意绝缘，防止短路，注意正、负级性标志，连接电缆应尽可能短。
室分场地使用协议签订的相关要求

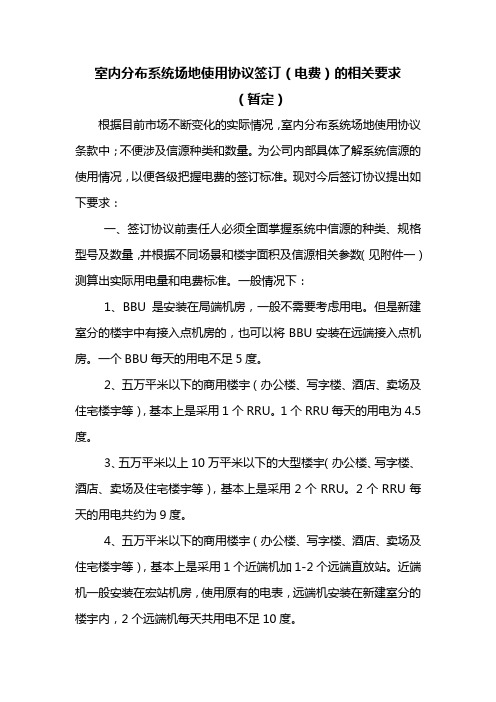

室内分布系统场地使用协议签订（电费）的相关要求（暂定）根据目前市场不断变化的实际情况，室内分布系统场地使用协议条款中；不便涉及信源种类和数量。
为公司内部具体了解系统信源的使用情况，以便各级把握电费的签订标准。
现对今后签订协议提出如下要求：一、签订协议前责任人必须全面掌握系统中信源的种类、规格型号及数量，并根据不同场景和楼宇面积及信源相关参数（见附件一）测算出实际用电量和电费标准。
一般情况下：1、BBU是安装在局端机房，一般不需要考虑用电。
但是新建室分的楼宇中有接入点机房的，也可以将BBU安装在远端接入点机房。
一个BBU每天的用电不足5度。
2、五万平米以下的商用楼宇（办公楼、写字楼、酒店、卖场及住宅楼宇等），基本上是采用1个RRU。
1个RRU每天的用电为4.5度。
3、五万平米以上10万平米以下的大型楼宇（办公楼、写字楼、酒店、卖场及住宅楼宇等），基本上是采用2个RRU。
2个RRU每天的用电共约为9度。
4、五万平米以下的商用楼宇（办公楼、写字楼、酒店、卖场及住宅楼宇等），基本上是采用1个近端机加1-2个远端直放站。
近端机一般安装在宏站机房，使用原有的电表，远端机安装在新建室分的楼宇内，2个远端机每天共用电不足10度。
5、十万平米以下的商用楼宇（办公楼、写字楼、酒店、卖场及住宅楼宇等），基本上是采用2个近端机加3-5个远端直放站。
近端机一般安装在宏站机房，使用原有的电表，远端机安装在新建室分的楼宇内，每个远端机每天用电不足5度。
二、各营维中心发起协议签订流程时必须将室分系统信源使用情况一览表（见附件二）链接到合同的附件中。
室分信源参数1、BBU/RRU2、光纤直放站附件二：室分系统信源使用情况一览表。
通信电源设备安装工程设计规范(3篇)
第1篇一、总则1.1 本规范适用于新建、改建、扩建的通信电源设备安装工程设计。
1.2 本规范未规定的其他要求，应符合国家现行有关标准的规定。
1.3 本规范中的设备安装工程，包括通信电源设备的安装、调试、验收和运行维护。
二、设计原则2.1 设计应满足通信电源设备的性能、可靠性和安全性要求。
2.2 设计应遵循经济合理、技术先进、安全可靠、便于维护的原则。
2.3 设计应充分考虑通信电源设备的运行环境、维护条件和使用寿命。
三、设备选型3.1 设备选型应符合国家现行有关标准的规定。
3.2 设备选型应满足通信电源设备的性能、容量、电压等级、频率等要求。
3.3 设备选型应考虑设备的可靠性、可维护性、环保性能等因素。
3.4 设备选型应优先选用国产设备，对国外进口设备应进行严格的技术审查。
四、安装设计4.1 设备安装位置应符合设计要求，并应考虑以下因素：（1）设备安装位置应便于操作、维护和检修。
（2）设备安装位置应满足安全、防火、防雷、防尘、防潮等要求。
（3）设备安装位置应满足电磁兼容性要求。
4.2 设备安装应满足以下要求：（1）设备安装应确保设备本体和附件的安装精度。
（2）设备安装应确保设备与基础、墙壁、支架等之间的连接牢固。
（3）设备安装应确保设备之间的连接可靠。
4.3 设备接地应符合以下要求：（1）设备接地应采用符合国家标准的接地装置。
（2）设备接地应确保接地电阻符合设计要求。
（3）设备接地应确保接地连接牢固、可靠。
4.4 设备防雷应符合以下要求：（1）设备防雷应采用符合国家标准的防雷装置。
（2）设备防雷应确保防雷装置的接地电阻符合设计要求。
（3）设备防雷应确保防雷装置的连接牢固、可靠。
五、线路设计5.1 线路设计应符合以下要求：（1）线路设计应满足通信电源设备的供电要求。
（2）线路设计应确保线路的可靠性、安全性。
（3）线路设计应满足线路的敷设、连接、维护等要求。
5.2 线路敷设应符合以下要求：（1）线路敷设应采用符合国家标准的导线、电缆。

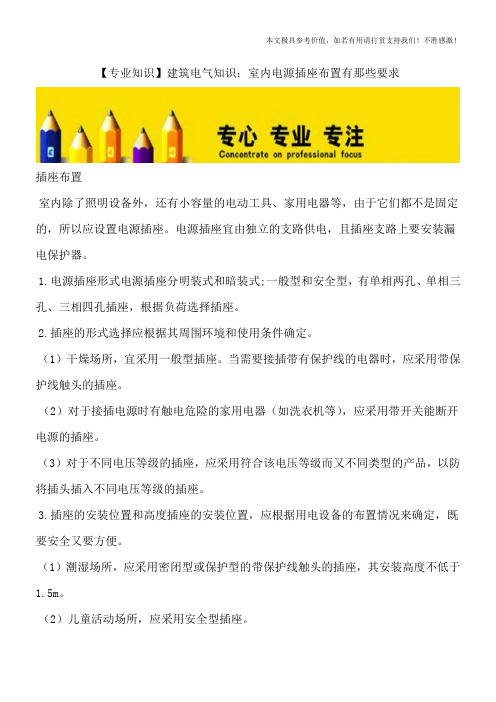

【专业知识】建筑电气知识：室内电源插座布置有那些要求
【专业知识】建筑电气知识：室内电源插座布置有那些要求插座布置室内除了照明设备外，还有小容量的电动工具、家用电器等，由于它们都不是固定的，所以应设置电源插座。
电源插座宜由独立的支路供电，且插座支路上要安装漏电保护器。
1.电源插座形式电源插座分明装式和暗装式;一般型和安全型，有单相两孔、单相三孔、三相四孔插座，根据负荷选择插座。
2.插座的形式选择应根据其周围环境和使用条件确定。
（1）干燥场所，宜采用一般型插座。
当需要接插带有保护线的电器时，应采用带保护线触头的插座。
（2）对于接插电源时有触电危险的家用电器（如洗衣机等），应采用带开关能断开电源的插座。
（3）对于不同电压等级的插座，应采用符合该电压等级而又不同类型的产品，以防将插头插入不同电压等级的插座。
3.插座的安装位置和高度插座的安装位置，应根据用电设备的布置情况来确定，既要安全又要方便。
（1）潮湿场所，应采用密闭型或保护型的带保护线触头的插座，其安装高度不低于1.5m。
（2）儿童活动场所，应采用安全型插座。
（3）住宅内插座当安装距地高度为1.80m及以上时，可采用一般型插座;如采用安全型插座且配电回路设有漏电电流动作保护装置时，其安装高度可不受限制。
（4）无障碍住房中起居室、卧室插座高度应为0.4m，厨房、卫生间插座高度宜为0.70-O.80m;电器、天线和电话插座高度应为0.40-O.5Om。
（5）普通教室的前后墙上应各设置一组电源插座;舞台上应设有电源插座;旅馆的休息厅、餐厅、咖啡厅等宜设有地面插座及灯光广告用插座;客房层走道应设有清扫用设备插座等。
结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。
事实表明，习惯左右了成败，习惯改变人的一生。
在现实生活中，大多数的人，对学习很难做到学而不厌，学习不是一朝一夕的事，需要坚持。
希望大家坚持到底，现在需要沉淀下来，相信将来会有更多更大的发展前景。
室分工程验收细则交维标准
室分工程站点交维标准2010年10月1.室内分布系统类型1.1室内无线转发分布系统1.2室内光纤分布系统1.3室内微蜂窝分布系统2.工程安装2.1 主机安装：2.1.1安装位置要求：2.1.1.1主机不能落地安装，安装场所应干燥、灰尘小、且通风良好；2.1.1.2主机安装位置便于馈线、电源线、地线的布线；2.1.1.3主机挂壁式安装时，主机底部距离地面为1.5米，在机房、交换机房等特殊机房内安装时，主机底部或顶部应与其它原有壁挂设备底部或顶端保持在同一水平线上；2.1.1.4主机落地式安装时，龙门架底座或主机座应与墙壁距离0.8米，在机房、交换机房等特殊专用设备机房内安装时，应与原有设备保持整体协调。
2.1.2 挂壁主机外部的布线：2.1.2.1主机、分机的跳接馈线、电源线、地线均置于100×40mm的线槽内走线；2.1.2.2主机走线槽安装分A、B、C三种标准类型。
(1) A类型为单台主机布线线槽的安装，主机下方线槽相距主机底部150mm 水平安装，线槽长度与主机同宽。
主机侧面线槽距离主机侧面20mm，垂直安装于主机左、右侧面均可，线槽下端延伸至与接地排同高，上端延伸至所需位置；(附图A)(2) B 类型为单台主机及覆盖端主机布线线槽的安装。
主机上、下端均安装线槽，与主机相距150mm 水平安装。
主机侧面线槽距离主机20mm 垂直安装于主机左、右两侧均可，线槽下端延伸至与接地排同高，上端延伸至所需位置；（附图B ）图A图B(3) C类型为多台主机布线线槽的安装，主机四周均安装线槽，主机上、下端线槽与主机相距150mm水平安装，两侧的线槽与主机相距20mm垂直安装，其中-侧线槽下端延伸至与接地排同高、线槽上端延伸至所需位置。
（附图C）图C2.1.2.3线槽内走线均用走线排及2.5×100mm扎带固定，水平/垂直走线必须平直美观,走线固定间距为300mm。
2.1.2.4主机接地排安装于主机下方，距地面150mm-200mm紧靠垂直线槽水平固定。
室分工程施工规范和标准
室内分布系统（简称室分）工程施工是一项复杂的工程，涉及多个专业领域，包括信号覆盖、传输、电源、接地、防雷等。
为确保工程质量，满足业主需求，施工过程中应遵循一定的规范和标准。
本文主要介绍室分工程施工中的规范和标准。
一、设计规范1. 覆盖范围：室内分布系统应确保覆盖范围内的所有区域信号强度满足通信网络要求，特别要注意电梯、楼梯、卫生间等容易出现信号盲区的部位。
2. 设备选型：设备选型应根据覆盖范围、信号需求、传输容量等因素进行，确保设备性能稳定、安全可靠。
3. 系统架构：室内分布系统应采用模块化设计，便于维护和管理。
系统架构主要包括信号源、传输设备、分布系统、接入设备等。
4. 布线设计：布线设计应遵循简洁、安全、易于维护的原则。
线缆应采用合格产品，截面积应满足传输需求。
5. 防雷接地：室内分布系统应设置可靠的防雷接地设施，防止雷击对设备造成损害。
二、施工规范1. 施工准备：施工前应了解设计图纸，熟悉相关规范和标准。
对施工人员进行技术培训，确保施工质量。
2. 设备安装：设备安装应遵循厂家提供的安装指导，确保设备稳固、可靠。
设备安装高度、位置应符合设计要求。
3. 布线施工：布线应遵循分区、分层次的原则，线缆应整齐、固定。
在布线过程中，应避免线缆受到损坏。
4. 接头处理：线缆接头应采用专用接头，接头处应牢固、可靠。
接头应进行绝缘测试，确保无误。
5. 防雷接地：防雷接地设施应按照设计要求进行施工，接地电阻应符合规定。
6. 测试与验收：施工完成后，应进行系统测试，包括信号覆盖、传输速率、稳定性等。
测试合格后，进行验收。
三、验收标准1. 信号覆盖：室内分布系统覆盖范围内，信号强度应满足通信网络要求，盲区面积应小于设计要求。
2. 传输速率：系统传输速率应满足设计要求，保证用户体验。
3. 稳定性：系统运行稳定，无明显故障。
4. 施工质量：设备安装牢固、可靠，线缆布设整齐、固定，接头处理符合要求。
5. 防雷接地：防雷接地设施符合设计要求，接地电阻符合规定。
电源线路安装安全要求
电源线路安装安全要求电源线路作为电子设备运行的基础，必须得到足够的注意和保护。
如果安装不当，不仅会降低电子设备的使用寿命，还可能导致电子设备无法正常工作，甚至会对人的生命财产安全造成威胁。
因此，电源线路的安装必须要符合安全要求，本文将从线路选材、安装位置、线路布局和接线方式四个方面分别阐述。
线路选材安装电源线路要选择符合规定的电线，一般要选用软铜线或铜包钢线。
线径大小要根据设备的电流大小加以选择，线径过细或过粗都不行。
在选择电线时要注意，不能选择含有肉眼可见的外伤、裂纹和焊接处的电线。
触控电线导体不能露出绝缘层外表面。
安装位置电源线路安装位置应符合以下要求：1.电源线应该避免与水道、排水沟等湿地接触，避免线路短路而迅速损坏或较低的电流响应器引起开路。
2.电源线应该避免靠近热源或高温区域，避免导线在整个电源线路导线使用期间变硬变脆容易出现开裂。
3.电源线的放置位置应该放在封闭式防护设备内，以防止负载过高而使线路引起表面火花或固件发生故障。
线路布局线路布局也是影响电源线路安装安全的重要因素之一。
线路布局要符合以下要求：1.确保线路的长度合理，过长和过短都会对电源稳定性产生影响。
2.确保线路的弯曲半径大于管道的直径或线径。
当线路电流较大时，线路过小或过长会导致电压降损，从而引起电源不稳定。
3.确保线路与其它管道，电缆和设备保持一定的距离，以避免出现干扰和电容损失等现象。
接线方式接线方式的正确性和可靠性是电源线路安装的最后一关。
接线前要检查线路、插头的好坏，确保没有松动或老化。
接线接口一般采用压接式或螺丝式，压接式的接点对电线的损伤小，螺丝式的接点很牢固。
在接线时还要注意以下几点：1.线距离空壳或接头的间隙应该适当，不能过小，避免接触到线以及接触到草地等潮湿环境出现短路。
2.在连接几条线时，一定要把它们连接在一起，这样可以减少电流的阻抗偏离，使整个电源线路不容易受到干扰，并避免失控。
3.在使用插头时要事先插头食品检验，售后工人事要把所有插头拔下来，视管内是否看得到上面的数量标记以及发现是否失误等缺陷，确保插头的质量达到标准。
办公分配电箱布置要求
办公分配电箱布置要求# 【办公分配电箱布置要求】## 引言嘿，朋友！你有没有在办公室遇到过突然断电，然后大家手忙脚乱找原因的情况呀？或者是电器太多，插座不够用，各种电线乱成一团，就像一团乱麻。
这时候就凸显出办公分配电箱布置合理的重要性啦。
今天呢，咱们就好好唠唠办公分配电箱布置的要求，学会这些要求啊，能让你的办公环境既安全又方便，再也不用担心那些用电的小麻烦啦。
## 主要要求### 1. **合理规划配电箱位置**- **核心点**：**配电箱的位置要方便操作和维护，同时不影响办公空间的正常使用。
**- **为什么重要？** 你想啊，如果配电箱放在一个特别隐蔽或者难以到达的角落，一旦出现电路问题，维修人员要花费好多时间才能找到它，这期间办公设备都不能正常使用，损失可就大了。
比如说，一家广告公司，正在赶一个重要项目的时候突然断电，配电箱在一个堆满杂物的储物间深处，维修人员光是清理杂物到达配电箱就花了半小时，这半小时可能就耽误了项目的交付时间。
- **具体怎么做？** 首先，要选择靠近主要用电设备集中区域的地方，但也要避免在人员频繁走动的通道上。
一般来说，可以放在办公室的角落或者靠墙的位置，离办公桌、文件柜等有一定的安全距离，比如距离办公桌至少1.5米。
其次，要确保周围没有太多障碍物，方便配电箱门的打开和关闭，门开启的角度最好能达到180度。
- **常见误区或注意事项**：很多人觉得配电箱放在越隐蔽的地方越好，这样不影响美观。
其实这是错误的想法。
还有就是要注意配电箱不能安装在潮湿或者容易积水的地方，像靠近洗手间或者窗户下方有雨水渗漏风险的地方都不行。
如果已经安装在了容易受潮的地方，可以考虑安装防水罩或者把配电箱垫高。
### 2. **确保配电箱容量足够**- **核心点**：**根据办公设备的功率总和，选择合适容量的配电箱，避免过载。
**- **为什么重要？** 要是配电箱容量不够，就像小马拉大车，肯定会出问题的。
室分设计规范及原则
方案设计规范及原则一、移动规范及原则(一)频率配置原则中国移动TD-SCDMA可使用1880～1900MHz（F频段，原A频段）、2010～2025MHz（A频段，原B频段）和2320～2370MHz（E频段，原C频段），总计85MHz。
室内分布频率配置原则为：1.室内覆盖与室外覆盖尽量采用异频组网方式。
在频率紧张的情况下，应保证与室外有切换关系的室内小区的主载频与室外小区主载频保持异频。
2.2320～2370 MHz（E频段50MHz）目前只允许用于室内覆盖，建议将该频段主要用于热点区域TD-SCDMA系统室内覆盖的扩展频段。
(二)信源选取原则室内覆盖系统在选择信号源时，主要应根据物业点区域的话务需求、资源情况、无线环境情况和所选室内覆盖系统类型确定。
目前TD-SCDMA系统主要设备类型为基带拉远型（BBU＋RRU）基站，基带拉远型设备（BBU+RRU）能适合各类使用场景，相对于传统的信源具有组网灵活、可分散分布功率资源、易于组成超级小区等优点，非常适合作为各场景下室内覆盖系统的信源，TD室内分布信源原则上采用基带拉远型（BBU＋RRU）设备。
(三)功率配置原则TD-SCDMA室内分布选用BBU+RRU作为信源，应使用PCCPCH信道功率进行分布系统功率预算，为保证公共信道和上下行各业务平衡，室内分布系统设计时按照PCCPCH信道功率（双码道）为32dBm取定，对部分覆盖面积较小的场景可降低功率设计。
(四)RRU配置原则1.RRU使用原则：单通道RRU具有功率大、安装灵活，在室内分布系统建设中建议优选单通道的RRU。
2.多频段RRU的配置原则：为推动产业界对E频段的支持进度，新建室内分布系统应在部分业务需求高的站点采用支持A/E混合组网的RRU，混合组网的RRU根据厂家支持情况可采用二合一RRU或独立RRU串接；对于业务需求高的室内分布系统，如现有A频段载波不能满足业务需求，鉴于目前E频段终端不能有效吸收业务量，可通过新增F频段RRU进行扩容3.RRU分区规划原则：对于使用多个RRU覆盖的物业点需进行RRU的覆盖分区规划，规划时应使得各个RRU分区间的隔离度尽可能高（建议隔离度应大于12dB），以利于提高空分复用性能及后期扩容，降低改造工作量。
室分施工规范
室分施工规范《XX市联通室内分布系统安装工程施工规范》1、室内分布系统安装（1）有源设备安装：有源设备主要是指干线放大器、光纤分布系统的主机单元、远端单元等设备。
安装位置要求设备的安装位置符合设计文件（方案）的要求；设备尽量安装在馈线走线的线井内，安装位置应便于调测、维护和散热需要。
安装位置确保无强电、强磁和强腐蚀性设备的干扰。
设备电源必须与空开直连，每个有源设备单独连接一组空开，不能有一组空开接多个有源设备的情况，空开必须安装在配电箱内，配电箱内须安装一组五孔插座，工作状态时放置于不易触摸到的安全位置并固定。
电源线安装有源设备的电源线接在不间断电源的空开前端，不能在弱电井中穿电源线，电源线必须走线槽或铁管，要保持良好的接地，配电箱内的走线要美观可参照配电箱内原有的走线，要使用硬线，线槽要美观、牢固。
电源线要有联通标志和方向标识。
蜂窝、直放站电表箱电源必需接到空开前，不可从电源线路上剥接。
设备安装严格按照说明书的介绍进行，使用合理的工具，安装牢固平整。
设备上要有联通标志，安装时应用相应的安装件进行牢固固定。
要求主机内所有的设备单元安装正确、牢固、无损伤、掉漆的现象。
对于光纤分布系统的主机单元，各模块的安装数量应符合设计文件（方案）的规定。
（2）天线固定若为挂墙式天线，必须牢固地安装在墙上，保证天线垂直美观，并且不破坏室内整体环境。
若为吸顶式天线，可以固定安装在天花或天花吊顶下，保证天线水平美观，并且不破坏室内整体环境。
如果天花吊顶为石膏板或木质，还可以将天线安装在天花吊顶内，但必须用天线支架对天线做牢固固定，不能任意摆放在天花吊顶内，支架捆绑所用的扎带不可少于4条。
在天线附近须留有生口位。
安装天线时应戴干净手套操作，保证天线的清洁干净。
天线位置天线的安装位置符合设计文件（方案）规定的范围内，并尽量安装在天花吊顶板的中央。
天线安装天线放置要平稳牢固，如果垂直放置，安放位置要合理美观。
天线连接容易，上紧天线时必须先用手拧紧，最后用扳手拧动的范围在1圈内即准确到位，要做到布局合理美观，做天线的过程中不能弄脏天花板或其他设施，摘装天花板使用干净的白手套，室外天线的接头必须使用更多的防水胶带，然后用塑料黑胶带缠好，胶带做到平整、少皱、美观，安装完天线后要擦干净天线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
室分站点电源工程安装要求
一、市电交流220V引入：
1、室分站点市电线入220V交流电要求从业主的配电箱内空开接出，保证可靠，空开容量要满足设备要求，相线零线间要做短路检测，以防电缆内部短路并在线路或空开上做好标签。
直放站+微蜂窝采用25A空开，
直放站采用16A空开
禁止在业主供电未端上接电，如业主插座、照明灯开关等。
2、室分的市电引入必须接单相电表，容量为2.5（10）A以上（联通指定厂家采购）。
3、电缆引入采用单相二芯电缆且必须套PVC管并做好固定。
A, 直放站+微蜂窝电缆长度200米为以下用2*4mm2的护套铜电缆，200以上用2*6mm2的护套铜电缆。
B，直放站电缆长度200为以下用2*2.5mm2的护套铜电缆，200以上用2*4mm2的护套铜电缆。
二、开头电源（易达壁挂电源）
1、电源配电单元
2
、 电源安装
（
1）、开关电源要挂墙安装，尽量安装在干燥、避光、灰尘少的区域。
（2
）、开关电源交流线从电表箱空开下引入：用2*4mm2（20米内），2*6mm2（20米外）。
（3）、开关电源工作地用1*16mm2黑线接至室内主地排，两端用铜鼻子做接头，并在地排接头处涂上凡士林，做好防锈处理。
（4）、开关电源防雷、保护地用1*16mm2黄绿接地线接至室内主地排，一端用铜鼻子做接头，并在地排接
头处涂上凡士林，做好防锈处理。
（5）、开关电源负载空开出线及正极排上出线均要求做标签（扎带标签）、走线美观无交叉，电源正极排上
铜鼻子朝向一致。
（6）、开关电源上的温补线（黑色，设备原配，挂在开关电源内）将温感探头用胶布贴在蓄电池的内表面。
3、干接点告警
开关电源干接点:告警线（橙、白橙）3号长闭接点（NO COM）接“市电停电告警”，告警线（绿、白绿）4号长闭接点（NO COM）接“电池低压告警”，
要求接触牢固，并用万用表核对接线正确；
4、电源走线
电缆在电表箱内、开关电源内、走线架上都需用扎带固定，要求走线美观，无交叉，交流电缆与直流电缆、信号电缆严格隔离，禁止相互绑扎在一起，同时对各路负载接线做好两头标签（电缆线上统一用扎带标签）。
三、蓄电池
（1）、蓄电池至开关电源使用1*16mm2多股铜芯线，红线接蓄电池正极端引往开关电源正极铜排，蓝线接电池负极端引往开关电源蓄电池空开.。
（此电源出厂时已联接，检查联接是否松动）直放站申请（2）、蓄电池组单体间使用1*16mm2多股铜芯线联接（电池有原配线），要求：电池单体正负极连接线必须拧紧，单体要贴上编号标签，顺序1- 4从正极开始（1#），负极结束（4#）。
（3）、同一层电池之间保持一定空隙，禁止电池与电池紧贴着摆放。
四、接地系统
1、室内分布设备在大楼侧的站点要求从业主大楼的配电室或大楼接地引出端单独引一根
1*25mm2的多股铜电缆（或镀锌扁铁）到信源等设备的安装位置附近，在设备安装位置下方设立小型接地汇接排，作为各设备的防雷地和保护地。
2、所有设备的外壳都要用1*16mm2多股铜电缆与汇接排紧密联接，两头做好标签（扎带标签）。
3、所有接地接头用铜鼻子做接头，螺杆从铜排孔内侧穿过，螺母及铜鼻子接头固定在接地
铜排外侧，涂上凡士林，做好防锈处。
（接地铜排安装标准工艺）
接地线联接至业主配电箱侧接地排接地线联接至业主等电位排
4、业主井道内要求从业主大楼就近的配电配电箱或井道接地镀锌扁铁单独引一根1*16
mm2的多股铜电缆（或镀锌扁铁）到信源等设备的安装位置附近，设立小型接地汇接排，作为各设备的防雷地和保护地，要求所有设备的防雷地都要用1*16 mm2多股铜电缆与汇接排紧密联接。
5、 对于设备安装在大楼顶层楼梯间的墙面位置，接地宜优先从大楼内部的业主配电室的接
地引出，其次可从与楼顶避雷带三处可靠焊接的接地引出。
6、 严禁从业主走线桥架或消防水管处引线作为设备总接地。
五、基站电源系统框图
（室外或地下车库等类型）
六、开关电源加电步骤。
