CASS实习报告
cass7.0软件实习报告实习一、cass7.0快速入门一、实习时间2011年8月29日二、实习目的学习如何做一幅简单的地形图。
三、实习内容演示地形图的成图过程，介绍点号定位的成图模型。
四、实习过程1、定显示区进入cass7.0主界面，鼠标单击“绘图处理”项，在出现的下拉菜单中选择定显示区，在出现的对话窗中输入坐标数据文件名，确定后命令区显示最小坐标（米）：x=31056.221，y=53097.691；最大坐标（米）：x=31237.455,y=53286.090。
2、选择测点点号定位成图法移动鼠标至屏幕右侧菜单区之“测点点号”项，按左键，在出现的对话框中输入点号坐标数据文件名，命令区提示：读点完成！共读入106个点。
3、展点先移动鼠标至屏幕的顶部菜单“绘图处理”项按左键，这时系统弹出一个下拉菜单。
再移动鼠标选择“绘图处理”下的“展野外测点点号”项，按左键，出对话框，输入对应的坐标数据名后，便可在屏幕上展出野外测点的点号。
4、绘平面图按照具体方法绘制要求得到的平面图，最后得到成果。
如绘制平行等外公路时，选择右侧屏幕菜单的“交通设施/公路”按钮，在弹出的界面中找到“平行等外公路”并选中，再点击“ok”，命令区提示：绘图比例尺1：输入500，回车；点p/<点号>：输入92，回车；点p/<点号>：输入45，回车；点p/<点号>：输入46，回车；点p/<点号>：输入13，回车；点p/<点号>：输入47，回车；点p/<点号>：输入48，回车；点p/<点号>：回车；拟合线<n>？输入y，回车。
1、边点式/2、边宽式<1>：回车。
对面一点点p/<点号>输入19，回车，这时平行等外公路就作好了。
其余的同理。
5、绘等高线展高程点：用鼠标左键点取“绘图处理”菜单下的“展高程点”，将会弹出数据文件的对话框，找到e:\cass70\demo\study.dat，选择“确定”，命令区提示：注记高程点的距离（米），直接回车，表示不对高程点注记进行取舍，全部展出来。
建立dtm模型：用鼠标左键点取“等高线”菜单下“建立dtm”，在弹出的对话框中做相应选择后点击确定，生成dtm模型。
绘等高线：用鼠标左键点取“等高线/绘制等高线”，在弹出的对话框中输入等高距后选择拟合方式后“确定”，则系统马上绘制出等高线。
再选择“等高线”菜单下的“删三角网”，这时屏幕显示出图。
等高线的修剪。
利用“等高线”菜单下的“等高线修剪”二级菜单，用鼠标左键点取“切除穿建筑物等高线”，软件将自动搜寻穿过建筑物的等高线并将其进行整饰。
点取“切除指定二线间等高线”，依提示依次用鼠标左键选取左上角的道路两边，cass7.0将自动切除等高线穿过道路的部分。
点取“切除穿高程注记等高线”，cass7.0将自动搜寻，把等高线穿过注记的部分切除。
6．加注记。
下面我们演示在平行等外公路上加“经纬路”三个字。
用鼠标左键点取右侧屏幕菜单的“文字注记”项，在弹出的界面内首先在需要添加文字注记的位置绘制一条拟合的多功能复合线，然后在注记内容中输入“经纬路”并选择注记排列和注记类型，输入文字大小确定后选择绘制的拟合的多功能复合线即可完成注记。
经过以上各步，生成所要的图。
7、加图框用鼠标左键点击“绘图处理”菜单下的“标准图幅（50×40）”，在弹出的界面内在“图名”栏里，输入“建设新村”；在“测量员”、“绘图员”、“检查员”各栏里分别输入“张三”、“李四”、“王五”；在“左下角坐标”的“东”、“北”栏内分别输入“53073”、“31050”；在“删除图框外实体”栏前打勾，然后按确认。
这样这幅图就作好了。
8、绘图用鼠标左键点取“文件”菜单下的“用绘图仪或打印机出图”，进行绘图。
选好图纸尺寸、图纸方向之后，用鼠标左键点击“窗选”按钮，用鼠标圈定绘图范围。
将“打印比例”一项选为“2：1”（表示满足1：500比例尺的打印要求），通过“部分预览”和“全部预览”可以查看出图效果，满意后就可单击“确定”按钮进行绘图了。
实习二、测制地形图一、实习时间2011年8月30日二、实习目的通过实习，掌握测制地形图的方法和步骤。
三、实习内容本章要学习的内容有：数字化测图的准备工作（包括测区控制、碎部测量、测区分幅、人员安排等）；绘制平面图；绘制等高线（绘制地形图）；图形编辑（包括常用编辑、图形分幅、图幅整饰等）；地形测图的基本技巧。
四、实习过程1、“点号定位”法作业流程（1）定显示区首先移动鼠标至“绘图处理”项，按左键，在下拉菜单中选择“定显示区”项，按左键，即出现一个对话窗，这时，需输入碎部点坐标数据文件名。
可直接通过键盘输入，如在“文件（n）:”（即光标闪烁处）输入e:＼cass70＼demo＼ymsj.dat后再移动鼠标至“打开（o）”处，按左键。
也可参考windows选择打开文件的操作方法操作。
（2）选择测点点号定位成图法移动鼠标至屏幕右侧菜单区之“坐标定位/点号定位”项，按左键，在出现的对话框中输入点号坐标点数据文件名e:＼cass70＼demo＼ymsj.dat后，命令区提示：读点完成！共读入60点。
（3）绘平面图根据野外作业时绘制的草图，移动鼠标至屏幕右侧菜单区选择相应的地形图图式符号，然后在屏幕中将所有的地物绘制出来。
系统中所有地形图图式符号都是按照图层来划分的，例如所有表示测量控制点的符号都放在“控制点”这一层，所有表示独立地物的符号都放在“独立地物”这一层，所有表示植被的符号都放在“植被园林”这一层。
具体操作与第一章大体相似。
2、“点号定位”法作业流程（1）定显示区此步操作与“点号定位”法作业流程的“定显示区”的操作相同。
（2）选择坐标定位成图法移动鼠标至屏幕右侧菜单区之“坐标定位”项，按左键，即进入“坐标定位”项的菜单。
如果刚才在“测点点号”状态下，可通过选择“cass7.0成图软件”按钮返回主菜单之后再进入“坐标定位”菜单。
（3）绘平面图与“点号定位”法成图流程类似，需先在屏幕上展点，根据外业草图，选择相应的地图图式符号在屏幕上将平面图绘出来，区别在于不能通过测点点号来进行定位了。
仍以作居民地为例讲解。
移动鼠标至右侧菜单“居民地”处按左键，系统便弹出如图2-19所示的对话框。
再移动鼠标到“四点房屋”的图标处按左键，图标变亮表示该图标已被选中，然后移鼠标至ok处按左键。
3、“简码法”工作方式（1）定显示区此步操作与“草图法”中“测点点号”定位绘图方式作业流程的“定显示区”操作相同。
（2）简码识别移动鼠标至“绘图处理”项，按左键，出现下拉菜单。
移动鼠标至“简码识别”项，该处以高亮度（深蓝）显示，按左键，即出现如图2-33所示对话窗。
输入带简编码格式的坐标数据文件名（此处以c：＼cass70＼demo＼ymsj.dat为例）。
当提示区显示“简码识别完毕！”同时在屏幕绘出平面图形。
4、绘制等高线、建立数字地面模型与实习一大体相同。
5、修改数字地面模型（1）删除三角形先将要删除三角形的地方局部放大，再选择“等高线”下拉菜单的“删除三角形”项，命令区提示选择对象：这时便可选择要删除的三角形，如果误删，可用“u”命令将误删的三角形恢复。
（2）过滤三角形可根据用户需要输入符合三角形中最小角的度数或三角形中最大边长最多大于最小边长的倍数等条件的三角形。
（3）增加三角形选择“等高线”菜单中的“增加三角形”项，依照屏幕的提示在要增加三角形的地方用鼠标点取，如果点取的地方没有高程点，系统会提示输入高程。
（4）三角形内插点选择此命令后，可根据提示输入要插入的点:在三角形中指定点（可输入坐标或用鼠标直接点取），提示高程（米）=时，输入此点高程。
通过此功能可将此点与相邻的三角形顶点相连构成三角形，同时原三角形会自动被删除。
（5）删三角形顶点用此功能可将所有由该点生成的三角形删除。
因为一个点会与周围很多点构成三角形，如果手工删除三角形，不仅工作量较大而且容易出错。
这个功能常用在发现某一点坐标错误时，要将它从三角网中剔除的情况下。
（6）重组三角形指定两相邻三角形的公共边，系统自动将两三角形删除，并将两三角形的另两点连接起来构成两个新的三角形，这样做可以改变不合理的三角形连接。
如果因两三角形的形状特殊无法重组，会有出错提示。
（7）删三角网生成等高线后就不再需要三角网了，这时如果要对等高线进行处理，三角网比较碍事，可以用此功能将整个三角网全部删除。
（8）修改结果存盘通过以上命令修改了三角网后，选择“等高线”菜单中的“修改结果存盘”项，把修改后的数字地面模型存盘。
这样，绘制的等高线不会内插到修改前的三角形内。
实习三、测制地籍图一、实习时间2011年8月31日二、实习目的通过学习，掌握测制地籍图的方法和步骤。
三、实习内容通过本章学习要掌握如何绘制地籍图〔绘权属图〕；如何绘制宗地图；如何绘制地籍表格；如何管理地籍图中的信息。
四、实习过程1、生成平面图示例文件e:＼cass70＼demo＼south.dat是带简编码的坐标数据文件，故可用“简码法”来完成。
2、生成权属信息数据文件（1）权属合并权属合并需要用到两个文件：权属引导文件和界址点数据文件。
如果需要编辑权属文件，可用鼠标点取菜单中“编辑\编辑文本文件”命令，参考相应的文件格式和内容编辑好权属引导文件，存盘返回cass屏幕。
选择“地籍成图\权属生成\权属合并”项，系统弹出对话框，提示输入权属引导文件名，选择上一步生成的权属引导文件，点击“打开”按钮。
系统弹出对话框，提示“输入坐标点（界址点）数据文件名”，类似上步，选择文件，点“打开”按钮。
系统弹出对话框，提示“输入地籍权属信息数据文件名”，在这里要直接输入要保存地籍信息的权属文件名。
当指令提示区显示“权属合并完毕！”时，表示权属信息数据文件southdj.qs 已自动生成。
这时按f2键可以看到权属合并的过程。
（2）由图形生成权属先用“绘图处理”下的“展野外测点点号”功能展出外业数据的点号，再选择“地籍成图\生成权属\由图形生成”项，命令区提示：请选择：（1）界址点号按序号累加（2）手工输入界址点号<1>，按要求选择，默认选1。
下面弹出对话框，要求输入地籍权属信息数据文件名，保存在合适的路径下，如果此文件已存在，则提示：文件已存在，请选择（1）追加该文件（2）覆盖该文件，按实际情况选择。
然后按提示依次往下做，得到结果所要的图。
（3）用复合线生成权属选择“绘图处理”菜单之“用复合线生成权属”项，输入地籍权属信息数据文件名后，根据命令区提示依次往下做。
cass实验报告总结
cass实验报告总结Title: Summary of Cass Experiment ReportIntroductionThe Cass experiment was conducted to investigate the effects of a new drug on patients with a specific medical condition. The experiment aimed to determine the drug's efficacy, safety, and potential side effects. This article presents a summary of the experiment report, highlighting the key findings and implications.MethodologyThe experiment involved a double-blind, randomized controlled trial with a sample size of 100 patients. Participants were divided into two groups: one received the new drug (experimental group), while the other received a placebo (control group). The patients were monitored over a period of 12 weeks, during which their symptoms, side effects, and overall health were assessed.Key FindingsThe experiment report revealed several important findings. Firstly, the new drug showed a significant improvement in reducing the symptoms of the medical condition compared to the placebo. This indicates the drug's efficacy in treating the condition. Secondly, the drug was well-tolerated by the patients, with minimal reported side effects. This suggests that the drug is safe for use in the target population. Lastly, the experiment also found that the drug had a positive impact on the overall quality of life of the patients, as evidenced by theirimproved physical and mental well-being.ImplicationsThe findings of the Cass experiment have several implications for the medical community. Firstly, the new drug has the potential to become a promising treatment option for patients with the specific medical condition. Its efficacy and safety make it a valuable addition to the existing treatment options. Secondly, the experiment highlights the importance of rigorous clinical trials in evaluating the effectiveness and safety of new drugs. The results of the Cass experiment provide valuable evidence for the drug's potential benefits and risks, helping healthcare professionals make informed decisions about its use.ConclusionIn conclusion, the Cass experiment report provides valuable insights into the effects of the new drug on patients with a specific medical condition. The findings indicate the drug's efficacy, safety, and positive impact on patients' quality of life. These results have important implications for the medical community and contribute to the growing body of evidence on the potential benefits of the new drug. Further research and follow-up studies are needed to confirm and build upon these findings, but the Cass experiment represents a significant step forward in the quest for improved treatments for this medical condition.。
cass实验报告总结
cass实验报告总结CASS实验报告总结随着科技的不断进步和社会的不断发展，人们对于心理学的研究也越来越深入。
在心理学领域中，CASS（Computerized Assessment of Social Skills）实验被广泛应用于对人际交往能力的评估和研究。
本文将对CASS实验进行总结和探讨，探究其在心理学研究中的应用和意义。
CASS实验是一种基于计算机技术的心理评估工具，旨在测量个体的社交技能。
该实验通过模拟真实的社交情境，要求被试者在虚拟环境中与计算机程序进行互动。
被试者需要根据情境和角色的不同，采取适当的语言、行为和情绪表达，以评估其社交技能的水平。
CASS实验的优势在于其高度标准化和客观性。
相比传统的心理评估方法，CASS实验能够提供更加准确和客观的数据，避免了主观评价的偏差。
同时，CASS实验的虚拟环境也为研究者提供了更多的控制变量的机会，使得实验结果更加可靠和可重复。
在实际应用中，CASS实验被广泛用于社交焦虑研究和治疗。
社交焦虑是一种常见的心理障碍，患者在社交情境中常常感到紧张和不安。
通过CASS实验，研究者可以评估患者的社交技能水平，并根据评估结果制定相应的治疗方案。
同时，CASS实验还可以用于评估治疗效果，帮助研究者了解治疗对患者社交能力的影响。
除了社交焦虑研究，CASS实验还可以应用于其他心理学领域。
例如，研究者可以利用CASS实验来探究不同年龄段的人群在社交技能方面的差异，从而了解人际交往能力的发展规律。
此外，CASS实验还可以用于研究人际关系中的亲近度和信任度等因素，帮助人们更好地理解人与人之间的互动过程。
然而，CASS实验也存在一些局限性。
首先，虽然CASS实验模拟了真实的社交情境，但与面对面的真实互动相比，仍然存在一定的差异。
这可能会影响被试者的行为和情绪表达，从而对实验结果产生一定的影响。
其次，CASS实验的应用范围相对有限，主要集中在社交焦虑研究和人际交往能力评估方面。
cass测量实习报告
数字化测图实习报告学院：资源与环境学院专业：土地资源管理班级：1001班学号：A03100229姓名：张羽鑫实验一数字测图野外数据采集仪器：南方NTS342全站仪皮尺斧子等实验人员：王阳何娜张羽鑫杨林付强戚翔宇内容：1.测区概况：坐落，面积，已知控制点数据大三学生GPS 城市控制测量E级控制网我小组测区范围为北区，东北农业大学北区坐落于木材街59号东北农业大学偏北地区，我小组具体范围为研楼后面明志街起始到北一北三公寓为止所包括的地区，测区建筑包括北一到北六学生公寓，经济管理学院，资源与环境学院，人文学院，应用技术学院，以及两个食堂，一个篮球场等建筑物。
现有建筑物19幢，其中宿舍7幢，生活服务类建筑6幢，其他建筑7幢，测区面积为125899.01平方米。
在测区内共有五个控制点，坐标分别为01号——（42555784.422,5068097.970）02号——（42555794.658,5068203.160）03号——（42555999.565,5068198.439）04号——（42556030.285,5068088.314）30号——（42555869.769,5068092,588）2.南方全站仪NTS342操作：项目，数据，设置，建站，采集操作3.测区控制点及其加密我小组测区内共有五个已知控制点，在测量过程中，加密了两个支导线对北六和北三食堂进行了测量。
在测区中由于树木及其它建筑物等遮挡，导致我测区范围内的北六公寓，北三食堂，以及部分道路及路灯等独立地物无法观测，我们在已有控制点的基础上分别在北三食堂和北六公寓门口进行了加密。
4.测区野外数据采集：测站建站与检查核实，碎部测量，绘制草图全站仪的基本操作与使用方法1. 测量前的准备工作仪器的安置。
在测量范围内选择一控制点点，作为测站，另外两点作为观测点。
将全站仪安置于点，对中、整平。
设置棱镜常数测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。
CASS绘图实训总结报告
CASS绘图实训总结报告
本次CASS绘图实训包括了数据处理及可视化的基本内容，对于数据处理方面，我们学习了如何用Python进行数据处理及
清洗，最终得到了一份完整的数据集。
而在可视化方面，我们学习了Matplotlib、Seaborn等可视化工具的使用，并绘制了多种图表以展示数据的特征。
通过本次实训，我深刻认识到了数据分析与可视化在数据领域中的重要性。
一方面，数据分析能够帮助我们发现数据的特征，并为后续的数据处理提供依据；另一方面，可视化则能够直观地展示数据的变化趋势和相互关系，使得数据更加易于理解和应用。
在实践环节中，我还发现了一些需要注意的细节。
比如在处理缺失值时，除了要考虑删除缺失项或填充默认值以外，还需要注意补充的值是否合理。
另外，在绘制图表时，X轴和Y轴
的命名、单位等信息也需要详细考虑，以确保图表更加清晰易懂。
总之，本次CASS绘图实训使我受益匪浅，不仅具备了基本的数据处理和可视化能力，也学会了如何合理地采用不同的绘图方式来呈现数据的不同特征。
这些对于日后从事数据分析工作具有十分重要的意义。

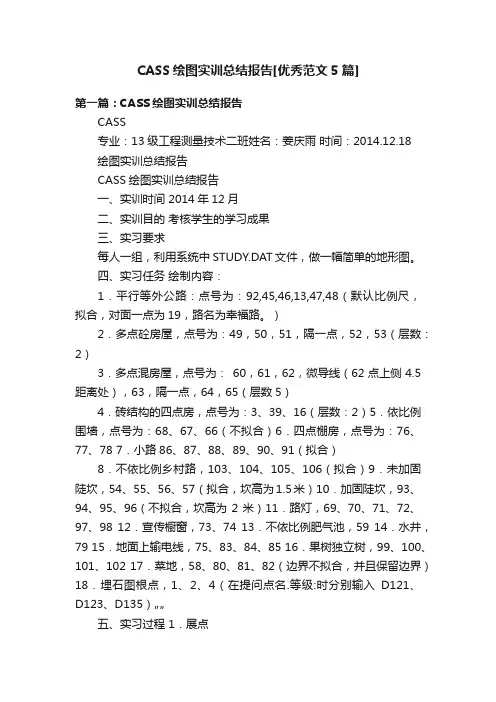

CASS绘图实训总结报告[优秀范文5篇]
![CASS绘图实训总结报告[优秀范文5篇]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/6c827d3191c69ec3d5bbfd0a79563c1ec5dad725.webp)
CASS绘图实训总结报告[优秀范文5篇]第一篇：CASS绘图实训总结报告CASS专业：13级工程测量技术二班姓名：姜庆雨时间：2014.12.18绘图实训总结报告CASS绘图实训总结报告一、实训时间 2014年12月二、实训目的考核学生的学习成果三、实习要求每人一组，利用系统中STUDY.DAT文件，做一幅简单的地形图。
四、实习任务绘制内容：1．平行等外公路：点号为：92,45,46,13,47,48（默认比例尺，拟合，对面一点为19，路名为幸福路。
）2．多点砼房屋，点号为：49，50，51，隔一点，52，53（层数：2）3．多点混房屋，点号为：60，61，62，微导线（62点上侧4.5距离处），63，隔一点，64，65（层数5）4．砖结构的四点房，点号为：3、39、16（层数：2）5．依比例围墙，点号为：68、67、66（不拟合）6．四点棚房，点号为：76、77、78 7．小路86、87、88、89、90、91（拟合）8．不依比例乡村路，103、104、105、106（拟合）9．未加固陡坎，54、55、56、57（拟合，坎高为1.5米）10．加固陡坎，93、94、95、96（不拟合，坎高为2米）11．路灯，69、70、71、72、97、98 12．宣传橱窗，73、74 13．不依比例肥气池，59 14．水井，79 15．地面上输电线，75、83、84、85 16．果树独立树，99、100、101、102 17．菜地，58、80、81、82（边界不拟合，并且保留边界）18．埋石图根点，1、2、4（在提问点名.等级:时分别输入D121、D123、D135）……五、实习过程 1．展点先移动鼠标至屏幕的顶部菜单“绘图处理”项按左键，这时系统弹出一个下拉菜单。
再移动鼠标选择“绘图处理”下的“展野外测点点号”项，按左键，出对话框，输入STUDY.DAT文件坐标数据名后，便可在屏幕上展出野外测点的点号。
2．点号定位移动鼠标至屏幕右侧菜单区之“测点点号”项，按左键，在出现的对话框中输入STUDY.DAT文件名，命令区提示：读点完成！共读入106个点。

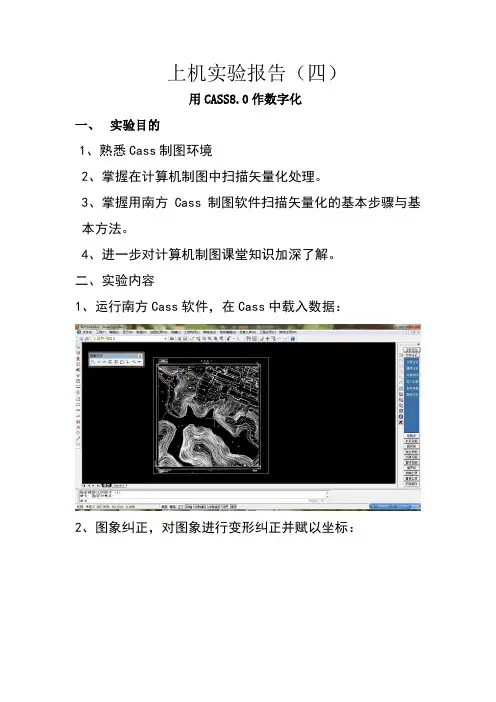

CASS实验报告四
上机实验报告（四）用CASS8.0作数字化一、实验目的1、熟悉Cass制图环境2、掌握在计算机制图中扫描矢量化处理。
3、掌握用南方Cass制图软件扫描矢量化的基本步骤与基本方法。
4、进一步对计算机制图课堂知识加深了解。
二、实验内容1、运行南方Cass软件，在Cass中载入数据：2、图象纠正，对图象进行变形纠正并赋以坐标：3、图像纠正完毕后，进行矢量化处理（1）、对线状要素数字化：对于线状要素，首先点击多段线命令，然后在图上选择要素的特征点，连成多段线。
对于曲线部分，用折线段来替代，曲率小时取点较少，大时可多取些点，尽量避免冗余数据。
数据采集要尽量与原图保持一致，但要识别出原图中模糊、毛刺、斑点等质量问题，做到精益求精。
数字化时，要正确划分要素个体，不要多个要素连成一体，也不要单一要素分成若干段。
对于能用线状符号描述的，只需数字化符号的中心线或控制线、边界线即可；不能用符号描述的，可以整体数字化。
数字化时，有时找中心线很困难，可以沿着某边数字化，完成后再整体平移到中心线处。
数字化具有平行、垂直、相交、相切、相连等关系的要素，需要使用捕捉功能，以及复制、镜象、旋转等操作，保证要素的精确、完整。
（2）、对面状要素数字化：对于面状要素，首先点击多段线命令，然后在图上选择面域边界的特征点，连成闭合的多段线。
对面状要素，数字化为闭合的多段线，一定在结束时选择闭合命令，或在多段线属性中选择闭合，首尾点重合不表示闭合。
数据点的采集要符合实际，如房屋的墙体一般是平直的，并且前后面保持平行，对于共用边界，要严格保证边界的一致，不要出现空洞、交叠的现象，做到不重、不漏。
可以采用捕捉、复制等手段。
对于不同层要素，也要注意相互的关系，点与线、线与线，线与面，面与面等的关系是否正确。
（3）、对点状要素数字化：对于点状要素，数字化为点，点的采集要尽量位于要素中心，可以适当放大要素。
实验成果三、实验总结通过此次试验我掌握掌握用南方CASS8.0软件进行数字化，包图形的校正和数据的矢量化。
cass实验报告3
实验报告时间：2011年10月姓名：赵文瑞班级学号：1002601-28 指导教师：王平实验名称：测制地籍图实验目的与要求：1会绘制地籍图〔绘权属图〕；2会绘制宗地图；3会绘制地籍表格；4 会管理地籍图中的信息；5会利用新增功能提高工作效率；实验地点：湖南城市学院朝阳校区实验楼408实验原理：本章主要介绍在有外业采集数据或已绘制好地形图的时，数字地籍图（包括权属图、宗地图、地籍表格）的绘制或生成过程权属线里的信息可以被读出来，写入权属信息文件，这就是由权属线生成权属信息文件的原理，根据电脑自动识别作图。
实验内容与步骤：II.生成权属信息数据文件1. 由图形生成权属在外业完成地籍测量后，得到界址点坐标数据文件和宗地的权属信息，在内业，可以用此功能完成权属信息文件的生成工作。
2.用复合线生成权属这种方法在一个宗地就是一栋建筑物的情况下特别好用，不然的话就需要先手工沿着权属线画出封闭复合线。
3. 用界址线生成权属如果图上没有界址线，可用“地籍”子菜单下“绘制权属线”生成。
4权属信息文件合并III.绘权属地籍图生成平面图之后，可以用手工绘制权属线的方法绘制权属地籍图，也可通过用上面的方法生成的权属信息文件来自动绘制。
1. 手工绘制：使用“地籍”子菜单下“绘制权属线”功能生成，可以手工绘出权属线。
2. 通过权属信息数据文件绘制：首先要用“地籍”菜单下的“地籍参数设置”对成图参数进行设置。
IV、图幅整饰1修改界址点点号选“地籍成图”菜单下“修改界址点号”功能。
2重排界址点号3 界址点生成数据文件4 查找指定宗地和界址点V、宗地图处理1宗地合并完成后发现，两宗地的公共边被删除。
宗地属性为第一宗地的属性。
2 宗地分割宗地分割每次将一宗地分割为两宗地。
执行此项工作前必须先将分割线用复合线画出来。
3修改宗地属性4 输出宗地属性VI、绘制宗地图1、单块宗地该方法可用鼠标划出切割范围。
2、批量处理该方法可批量绘出多块有宗地图框的宗地图。
地籍测量实习报告(10篇)
地籍测量实习报告(10篇).doc一、实习目的1、学习使用CASS进行图像校正，内业识别图像、矢量化；2、掌握图斑划分的方法；了解图斑划分的要求；3、掌握地籍调查中图斑面积的计算方法二、人员分配1.内业识图：2.内业检查：3.实地调查：4.内业修改：5.图斑计算：三、实习步骤提问：图斑的相关内容图斑调查包括三方面内容，一是图斑划分；二是图斑地类认定；三是确定属性。
（一）图斑定义单一地类地块，以及被行政界线、土地权属界线或线状地物分割的单一地类地块为图斑。
（二）图斑划分要求（1）按《20__年土地利用现状分类》末级地类划分图斑，其中城市用地、建制镇用地、村庄用地、采矿用地、风景名胜及特殊用地外围闭合界线形成的地块为一图斑。
（2）图上宽度大于2mm的线状地物划分为图斑。
（3）行政区域界线、土地权属界线、单线线状地物、地类界线分割的地块形成图斑。
（4）梯田、坡耕地单独划分图斑。
当各种界线重合时，依行政区域界线、土地权属界线、地类界线的高低顺序，只表示高一级界线。
行政区域界线、土地权属界线作为符号使用时不视为图斑界线；作为非符号使用时视为图斑界线。
（三）城镇、村庄等圈斑划分如前所述，农村土地调查比例尺较小，不能直接使用城乡统一的《土地利用现状分类》标准，而将建设用地划分为城市用地、建制镇用地、村庄用地、采矿用地、风景名胜及特殊用地，及铁路、公路等用地。
因此，图斑划分也依此进行。
1.城市图斑根据建设部门定义，以非农业和非农业人口聚集为主要特征的居民点称为城市，包括按国家行政建制设立的市。
（1）城市建成区图斑划分原则。
城市建成区，指市政府所在地的基础设施和地面建筑物（构筑物）已经配套建成的地区，并具备城市功能（政治功能、交通功能、经济功能、文化功能等），建筑连接基本成片并由市政部门直接管理的区域。
包括市辖区建成区。
城市建成区划定，目前还没有一个严格的划分标准。
根据对城市的定义，按下列原则划分城市建成区用地范围，一是以近期的遥感影像为依据，以市中心向外，建筑物基本连成一片的，其边缘界线为城市用地图斑；二是可参照市政部门直接管理的区域，其边缘界线为城市用地图斑；三是城市基础设施（指交通设施的公共交通、桥梁、停车场等；水资源与给排水设施的自来水、雨水污水排放和处理等；能源设施的煤气、热力、电力等、通信设施的XX、通信等；环境设施的工业及民用垃圾运输和处理等；防灾设施的消防、救护、公共安全等）比较完备区域边缘界线为城市用地图斑。
cass实验报告1
实验报告时间：2011年10月姓名：赵文瑞班级学号：1002601-28 指导老师：王平实验名称：点号定位实验目的与要求：1）掌握数字地形图的基本作图方法和技巧，熟悉CASS7常用的各操作命令；2)会用cass绘平面图与等高线实验地点：湖南城市学院朝阳校区实验楼408实验原理：电脑自动识别全站仪数据后用cass成图软件工具成图实验内容与步骤：1、定显示区进入CASS软件的主界面后，鼠标左键单击“绘图处理”项，在下拉菜单中选择定显示区。
2、选择点号定位成图移动鼠标至屏幕右侧菜单区之“测点点号”项，按左键，在弹出对话框中输入点号坐标数据文件名。
3、展野外测点点号移动鼠标至菜单“绘图处理”项按鼠标左键，在弹出下拉菜单选择“绘图处理\展野外测点点号”项，在弹出对话框中输入对应的坐标数据名后，便可展出野外测点的点号。
4、绘平面图用cass成图软件绘制所要得到的平面图。
5、绘等高线1）展高程点：鼠标左键单击“绘图处理\展高程点”，在弹出数据文件的对话框中选择“确定”，将所有的高程点全部展出来。
2）建立DTM模型：鼠标左键单击“等高线\建立DTM”，在弹出的对话框中选择相应的文件后点击确定，将自动生成DTM模型。
3）绘等高线：鼠标左键单击“等高线\绘制等高线”，在弹出的对话框中输入等高距后选择拟合方式并“确定”，则系统马上绘制出等高线。
再选择“等高线”菜单下的“删三角网”，等高线就会只成功。
4）等高线的修剪。
利用“等高线”菜单下的“等高线修剪”二级菜单，用鼠标左键点取“切除穿建筑物等高线”，软件将自动搜寻穿过建筑物的等高线并将其进行整饰。
6．加注记用cass中的文字标注给指定地方加文字注记。
7、加图框用鼠标左键点击“绘图处理”菜单下选择图幅并填写相关信息就可以。
8、绘图单击鼠标左键选取“文件\用绘图仪或打印机出图”，选好图纸尺寸、图纸方向之后，将“打印比例”，再将所绘的图形打印出来。
，实验心得与体会：cass软件已经对数字测图来说是相当重要，我们要绘好图一定要先学好cass成图软件，熟练掌握cass成图软件中的各种工具的用法，对于点号定位法，可以说是数字成图的基本，更应熟练掌握。
cass实习心得体会
cass实习心得体会篇一：caSS个人实习心得此次集训任务的主要目的是熟悉caSS的基本功能及使用方法，掌握数据输入，图形编辑，成果输出的整个过程。
掌握由原始数据生成图形文件的整个过程。
掌握地形图和地籍图的编辑。
掌握成果的输出方式及格式。
南方数码科技有限公司直属南方测绘集团，座落于国家软件产业基础——广州天河软件园。
现有员工200多人，专业从事测绘、国土、房产行业的软件开发和信息系统建设。
已有10多年的软件行业成功经验。
以空间数据采集为基础，致力于行业数字化。
诸多GiS项目设计到实施的成功经验（国土、测绘、规划、房产、管线）。
专职软件开发人员100多人，专职技术支持服务人员120多人，在全国有180多家销售与服务分公司。
caSS9.0是基于autocad平台技术的GiS前端数据处理系统。
广泛应用于地形成图、地藉成图、工程测量应用、空间数据建库等领域，全面面向GiS，彻底打通数字化成图系统与GiS 接口，使用骨架线实时编辑、简码用户化、GiS无缝接口等先进技术。
自caSS软件推出以来，已经成长成为用户量最大、升级最快、服务最好的主流成图系统。
近年来科技发展日新月异，计算机辅助设计（cad）与地理信息系统（GiS）技术取得了长足的发展。
同时，社会对空间信息的采集、动态更新的速度要求越来越快，特别是对城市建设所需的大比例尺空间数据方便获取方面的要求越来越高，GiS数据的建设成为“数字城市”发展的短板。
与空间信息获取密切相关的测绘行业在近十年来也发生了巨大而深刻的变化，基于GiS对数据新要求，测绘成图软件也正由单纯的“电子地图”功能转向全面的GiS数据处理，从数据采集、数据质量控制到数据无缝进入GiS系统，GiS前端处理软件扮演越来越重要的角色。
caSS地形地籍成图软件经过十几年的稳定发展，市场和技术十分成熟，用户遍及全国各地，涵盖了测绘、国土、规划、市政、环保、地质、交通、水利、电力、矿山及相关行业；软件销量超过18000套，市场占有率遥遥领先，已经成长为业内应用最广、服务最好的软件品牌。
