串口通信的原理1. 什么是串口通信串口通信是计算机与外部设备之间进行数据传输的一种方式。

它通过串行传输数据,即一位接着一位地传输,与并行传输相对。

串口通信常用于连接计算机与外围设备,如打印机、调制解调器、传感器等。

2. 串口通信的基本原理串口通信的基本原理是通过发送和接收数据来实现信息的交流。

串口通信需要两个主要的组件:发送端和接收端。

发送端将要发送的数据转换为电信号,通过串口线传输给接收端,接收端将接收到的电信号转换为数据。

串口通信的基本原理包括以下几个方面:2.1 串口线串口通信使用的是串口线(Serial Cable),它是一根将发送端和接收端连接起来的线缆。

串口线中包含多个引脚,其中最常用的是发送引脚(TX)和接收引脚(RX),它们分别用于发送和接收数据。

2.2 串口通信协议串口通信需要使用一种协议来规定数据的传输格式和规则。

常见的串口通信协议有RS-232、RS-485等。

这些协议规定了数据的位数、校验方式、波特率等参数。

发送端和接收端必须使用相同的协议才能正常进行通信。

2.3 数据帧数据在串口通信中以数据帧的形式进行传输。

数据帧包括起始位、数据位、校验位和停止位等组成部分。

起始位用于标识数据帧的开始,停止位用于标识数据帧的结束,数据位用于存放传输的数据,校验位用于检测数据的正确性。

2.4 波特率波特率(Baud Rate)是衡量串口通信速度的单位,表示每秒传输的位数。

波特率越高,传输速度越快。

发送端和接收端必须使用相同的波特率才能正常进行通信。

3. 串口通信的工作流程串口通信的工作流程包括以下几个步骤:3.1 配置串口参数在进行串口通信之前,需要配置串口的参数,包括波特率、数据位、停止位、校验位等。

发送端和接收端必须使用相同的参数才能正常进行通信。

3.2 发送数据发送端将要发送的数据转换为电信号,通过串口线发送给接收端。

发送数据时,需要按照数据帧的格式进行封装,包括起始位、数据位、校验位和停止位。

串口通讯原理

串口通讯原理

串口通讯原理串口通讯是一种常见的数据传输方式,它通过串行传输数据,将数据一位一位地发送和接收。

串口通讯常用于计算机与外部设备之间的数据传输,例如打印机、调制解调器、传感器等。

本文将介绍串口通讯的原理和工作方式。

一、串口通讯的基本原理串口通讯使用两根信号线进行数据传输,分别是发送线(TX)和接收线(RX)。

发送线用于将数据从发送端发送到接收端,接收线则用于将数据从接收端传输到发送端。

这两根信号线通过一对电缆连接在一起。

在串口通讯中,数据是按照一定的格式进行传输的。

常见的格式包括起始位、数据位、校验位和停止位。

起始位用于标识数据传输的开始,数据位用于传输实际的数据,校验位用于检测数据传输的准确性,停止位用于标译数据传输的结束。

二、串口通讯的工作方式串口通讯的工作方式可以分为同步和异步两种。

同步传输是指发送端和接收端的时钟信号保持同步,数据按照时钟信号的边沿进行传输。

异步传输则是指发送端和接收端的时钟信号不同步,数据通过起始位和停止位进行同步。

在同步传输中,发送端和接收端需要事先约定好时钟信号的频率和相位,以确保数据的准确传输。

而在异步传输中,发送端和接收端只需要约定好数据的格式,不需要同步时钟信号,因此更加灵活。

三、串口通讯的优缺点串口通讯具有以下优点:1. 简单易用:串口通讯的硬件接口简单,使用方便。

2. 跨平台性:串口通讯可以在不同的操作系统和设备之间进行数据传输。

3. 可靠性高:串口通讯的传输稳定可靠,不容易出错。

然而,串口通讯也存在一些缺点:1. 传输速率较低:串口通讯的传输速率相对较低,无法满足高速数据传输的需求。

2. 连接距离有限:串口通讯的连接距离较短,一般不超过几十米。

3. 线路复杂:串口通讯需要使用专用的串口线缆,线路较为复杂。

四、串口通讯的应用领域串口通讯广泛应用于各个领域,包括工业自动化、通信设备、医疗设备等。

例如,在工业自动化领域,串口通讯常用于PLC(可编程逻辑控制器)和外部设备之间的数据传输;在通信设备领域,串口通讯常用于调制解调器和计算机之间的数据传输。

串口通信原理及操作流程PPT(共60张).ppt

串口通信原理及操作流程PPT(共60张).ppt

模拟 电子开

模拟 电子开

合成
频带信 号输出
1 01
1.5串行通信的错误校验
1、奇偶校验 在发送数据时,数据位尾随的1位为奇偶校验位(1或0)。 奇校验时,数据中“1”的个数与校验位“1”的个数之和应 为奇数;偶校验时,数据中“1”的个数与校验位“1”的个 数之和应为偶数。接收字符时,对“1”的个数进行校验,若 发现不一致,则说明传输数据过程中出现了差错。 2、代码和校验 代码和校验是发送方将所发数据块求和(或各字节异或), 产生一个字节的校验字符(校验和)附加到数据块末尾。接 收方接收数据同时对数据块(除校验字节外)求和(或各字 节异或),将所得结果与发送方的“校验和”进行比较,相 符则无差错,否则即认为传送过程中出现了差错。 3、循环冗余校验 这种校验是通过某种数学运算实现有效信息与校验位之间的 循环校验,常用于对磁盘信息的传输、存储区完整性校验等 。这种校验方法纠错能力强,广泛应用于同步通信中。
? 典型的面向位的同步协议如ISO的高级数据链路控制规程 HDLC和IBM的同步数据链路控制规程SDLC。
? 同步通信的特点是以特定的位组合“01111110”作为帧 的开始和结束标志,所传输的一帧数据可以是任意位。所以 传输的效率较高,但实现的硬件设备比异步通信复杂。
1.3 串行通信的传输方向
①单工
? RS-422A传输速率(90Kbps)时,传输距离可达1200米。
2.3 RS-485 接口
? RS-485是RS-422A的变型
:RS-422A用于全双工,而
RS-485则还可用于半双工。
RS-485是一种多发送器标准
,在通信线路上最多可以使用
TTL
TTL 32 对差分驱动器/接收器。

串口通信原理及操作流程

串口通信原理及操作流程

串口通信原理及操作流程串口通信是一种通过串行连接来传输数据的通信方式。

相对于并行通信而言,串口通信只需要一条数据线来传输数据,因此更节省空间和成本。

串口通信常用于计算机与外设之间的数据传输,如打印机、调制解调器、传感器等。

串口通信的原理主要是通过发送和接收数据的方式来实现通信。

在串口通信中,发送方将要传输的数据按照一定的协议进行封装,然后逐位地通过数据线发送给接收方。

接收方在接收到数据后,根据协议进行解封,得到传输的数据。

串口通信的操作流程如下:1.配置串口参数:在进行串口通信之前,需要先对串口进行初始化和配置。

配置包括波特率、数据位、停止位、奇偶校验等。

波特率表示每秒钟传输的位数,不同设备之间的串口通信需要保持一致。

2.打开串口:打开串口可以通过编程语言的串口操作函数来实现。

打开串口时,应该确保该串口没有被其他程序占用。

3.发送数据:发送数据时,需要将待发送的数据封装成符合协议要求的数据包。

一般情况下,数据包开头会有起始符和目标地址、源地址等标识信息,以便接收方识别数据包。

4.接收数据:接收数据时,需要通过串口接收缓冲区来获取接收到的数据。

一般情况下,接收方会设置一个数据接收完成的标志位,用于通知上层应用程序接收到了数据。

5.解析数据:接收到的数据包需要进行解析,以获取有效的数据。

解析的方式根据协议的不同而不同,可以是根据提前约定的规则进行解析,或者是根据协议中的标志位进行解析。

6.处理数据:经过解析后得到的数据可以进行相应的处理。

处理的方式根据具体的应用场景来确定,例如将数据显示在界面上、存储到文件中等。

7.关闭串口:通信结束后,需要关闭串口以释放相关资源,并防止其他应用程序对串口的访问。

需要注意的是,串口通信的可靠性和稳定性对于一些实时性要求较高的应用来说是非常重要的。

在进行串口通信时,应该合理选择合适的串口参数,确保数据的正确传输和解析。

此外,在编程时应该进行异常处理,防止因异常情况导致的数据丢失或通信中断。

串口通信原理及操作流程

串口通信原理及操作流程

串口通信原理及操作流程串口通信是计算机与外部设备之间进行数据传输的一种通信方式。

串口通信有很多应用领域,比如打印机、调制解调器、传感器、嵌入式系统等等。

本文将介绍串口通信的原理及操作流程。

一、串口通信原理串口通信是通过串行传输来传送数据的。

串行传输是指将数据位按序列发送,每个数据位连续的传输。

串口通信涉及两个主要部分,即发送端和接收端。

发送端将原始数据转换为串行数据流进行发送,接收端则接受数据流并将其转换为原始数据。

串口通信需要两根线缆来进行传输,分别是数据线和控制线。

数据线用于传输数据位,而控制线用于传输控制信号。

串口通信使用的数据传输格式通常是异步串行传输。

异步传输是指数据位之间没有时间关系,每个数据位之间通过起始位和停止位来进行区分。

起始位用于表示数据传输的开始,而停止位则表示数据传输的结束。

此外,数据位的长度和奇偶校验位的设置也是串口通信中需要注意的参数。

二、串口通信操作流程串口通信的操作流程可以分为以下几步:1.打开串口用户需要先打开串口才能进行通信。

打开串口的过程可能需要设置串口的参数,比如波特率、数据位长度、奇偶校验位等等。

2.发送数据一旦串口打开,用户可以通过向串口写入数据来进行发送。

数据可以是任何形式的,比如字符串、二进制数据等等。

3.接收数据接收数据的过程与发送数据的过程相反,用户可以从串口读取数据。

读取到的数据可以进一步处理或者显示。

4.关闭串口通信结束后,用户需要关闭串口以释放相关资源。

以上是串口通信的基本操作流程。

在实际应用中,可能还需要进行更多的操作,比如设置超时时间、错误处理等等。

三、串口通信的注意事项在进行串口通信时1.波特率的设置需要与外部设备保持一致,否则可能无法正常通信。

2.数据位长度、奇偶校验位以及停止位的设置也需要与外部设备保持一致。

3.在进行数据传输之前,最好先进行握手协议以确保通信的可靠性。

4.在进行数据传输时,需要保证发送端和接收端的数据格式是一致的,否则可能会引发数据解析错误。

串口通信流程

串口通信流程

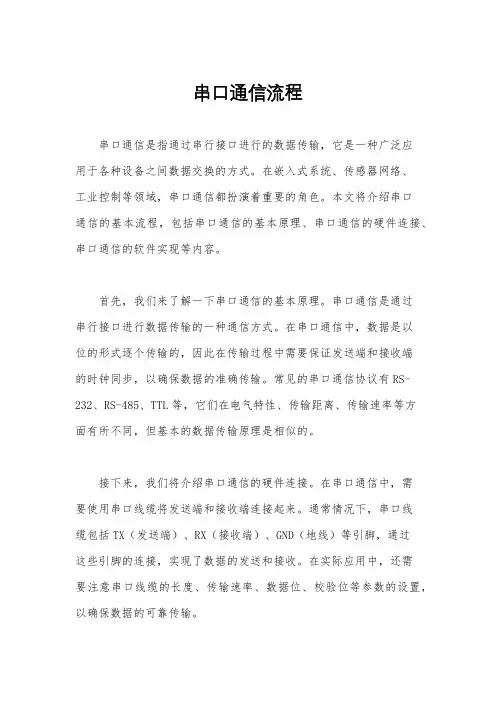

串口通信流程串口通信是指通过串行接口进行的数据传输,它是一种广泛应用于各种设备之间数据交换的方式。
