人体工程学附录摘要
附录
表一:人体尺寸百分率
代间,从数个平民与军人身上收集数据,按照1%-99%的比例划分。
Woodson则就是在20世纪80年代早期,主要从军人身上提取数据,按照5%,50%与95%比例划分。
上表数据可用于设计指引。
所有尺寸,除了“重量”单位就是“磅”,其她长度单位均为英寸。
表二:人体测量尺寸使用说明
图1 BIFMA指南中使用的人体工程学尺寸
表三:BIFMA指南数据与Allsteel椅子数据对比
明细
尺寸BIFMA指南数据ALLSTEEL椅子数据坐垫高度 A 膝盖内侧高度+足部空间15、0”-19、9”15、0“-22、25”
座深
B 臀部到膝盖内侧长度+所需
空间
≤16、9”(固定座背椅子);
包含16、9“(可调节椅子)
15、0“-18、0”
坐垫宽度 C 坐姿臀部宽度+衣物厚度≥18“18、0“椅背高度 D 无≥12、2“24、0“椅背宽度 E 腰部宽度14、2“16、0“
椅背腰靠
F 无最常用5、9“-9、8”(坐垫内外) 调整范围适应背高,自动调节技术
扶手高度
G 手肘高度6、9“-10、8”
7、9“-9、8”
7、0“-11、0“
扶手长度H 无无10、5“
扶手间距
I 坐姿臀部宽度+衣物厚度18“(固定座背的椅子) 包
含18”(可调节的椅子)
16、5“-19、0”
椅子数据尺寸ZODY IMPROV
HE/TAG
X99 LOOK
表五:其她椅子规格。

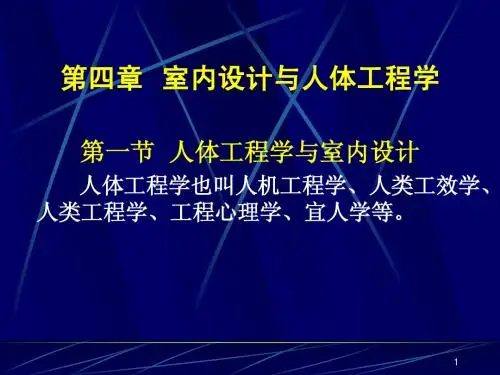

人因工程学最新资料
43
2. 领域性 “领域性” 是从动物的行为研究中 借用过来的，它是指动物的个体或群体 常常生活在自然界的固定位置或区域， 各自保持自己一定的生活领域， 以减少 对于生活环境的相互竞争，这是动物在 生存进化中演化出来的行为特征。
44
人也具有 “领域性”， 来自于人 的动物本能，但与动物不同。因为“ 领 域性” 对人已不再具有生存竞争的意义， 而更多的是心理上的影响。 与“个人空间”所不同的是，“领 域性” 并不表现为随着人的活动可移动 的特点， 它倾向于表现为一块个人可以 提出某种要求承认的“不动产”，“闯 入者”将遇到不快。
一. 确定人和人际在室内活动所需空间的
主要依据 根据人体工程学中的有关计测数 据，从人的尺度、动作域以及人际交 往的空间等，以确定空间范围。
25
二. 确定家具、设施的形体、尺寸及其使 用范围的主要依据 家具设施为人所使用，因此它们的 形体、尺寸必须以人体尺度为主要依据； 同时，人们为了使用这些家具和设施， 其周围必须留有活动和使用的最小余地。
37
因此，常用物品放在这个取用方便 的区域。不常用的物品可放在 600 mm以 下或1650mm以上的位置。
38
39
三.准人体家具类 介于人体家具类和建筑家具类之间 的是准人体具类。 它虽然不需要 支持人的身体，但人 需在其上 进行操作， 如餐桌、写字台、 梳妆台、茶几以及柜台、收银台、讲台 与各类工作台。 所谓准人体家具也叫凭倚性家具， 它是人们工作和生活所需的辅助性家具。
14
第三节 人体工程学研究的方法
1. 人体测量 在进行人体工程学研究时，为了便 于进行科学的定性定量分析，首先遇到 的第一个问题就是获得有关人体的心理 特征和生理特征的数据。所有这些数据 都要在人体上测量而得。
人体工程学讲义
人体工程学讲义第一章人体工程学概述第一节人体工程学概述通过本章学习，了解人体工程学的基础理论和研究方法，各种室内空间中，人与人、人与环境、人与家具等之间的相互作用；并对工作、生活中怎样统一考虑工作效率、人的健康、安全、舒适等问题能有较清晰的认识；掌握应用人体工程学进行各类别的室内空间的设计的基本技能。
一人体工程学含义广义:使人的轰动能力与人体功能相适应的科学狭义：以人为主体，处理好人与室内环境之间的协调关系，创造适合人的身心活动要求的使用效能，其目标是安全，健康，高效，舒适。
人体工程学的概念:是研究人在适度地劳动中用力的规律的一门科学，在不同国家都有不同的称谓，美国伍德：设备的设计必须符合人的各方面的因素，以便在操作上付出最少能耗而求得最高效率，美科罗默：人体工程学时为适当地设计人的生活和工作环境而研究人的特性和“工作的宜人化”人体工程学的定义：是研究“人一机一环境”系统中人、机、环境三大要素之间的关系，为解决该系统中人的效能、健康问题提供理论与方法的科学。
〈1〉人、机、环境三个要素。
〈2〉“系统”是人体工程学最重要的概念和思想。
〈3〉“人的效能”主要是指人的作业效能，即人按照一定要求完成某项作业时所表现出的效率和成绩。
〈4〉“人的健康”，包括身心健康和安全。
总之人体工程学时以人为本，研究人本身和与外界环境之间关系的学科。
二简史第一位人体解剖家——达芬奇出现：1857年波兰亚司特色波夫斯基提出：以最小的劳累达到丰富的结果经验期：20世纪初——1949发展期：二战结束——20世纪60年代成熟期：1957年第一部书《人体工程学》麦米考来克科学期：1960年人体工程协会IEA1957年，国际人体工程标准化技术委员会ISO/CT-159）《工作系统设计的人类工效学原则》现代期：计算机，自动化，机器人，汽车，航空，能源，环境第二节人体工程学研究的主要内容一．人体工程学研究的主要内容大致分为三方面：环境艺术设计：研究人与自然或人造景观的空间，空间是否能体现人文观念和生活需要工业设计：人与机器的操作使用界面能否达到人的使用要求服装设计：人体的肌体特征和人在静态与动态范围习惯1.工作系统中的人2.工作系统中直接由人使用的机械部分如何适应人的使用3.环境控制，如何适应人的使用二应用领域图表三人体工程学与人性化设计1 “可用性”工具设计，工具适应人的生理能力，视听能力，身体尺寸2 保护使用者的安全健康3符合人的行为习惯方式，减少精神压力4 特殊人群研究，老人，儿童，残疾人用具设施5人性化材料第二章人体测量与设计应用第一节人体测量在进行人体工程学研究时，为了便于进行科学的定性定量分析，首先遇到的第一个问题就是获得有关人体的心理特征和生理特征的数据。
人体工程学
摘要：从常见的草坪汀步石的间距关系着手，通过调查反馈，初步探究汀步石间距方面采取适当的修改措施，以完善汀步在草坪中的使用。
使其更加舒适和人性化。
更加利于广大学生闲暇时日散步。
关键词：草坪汀步踏片间距行走步距设计正文：草坪汀步的使用是有效减少草坪践踏的方法之一，在大部分学校中，发现大量汀步旁草坪被践踏死亡和徒弟裸露现象，以我们学校为例，我们小组针对行人不走汀步，践踏草坪这一问题进行研究分析。
探究的问题之一，可能由于汀步的行走间距不合适引起了以上现象。
问题二，汀步石的尺寸不合适，针对这两个问题，我们小组展开了一系列相关的调查和研究，以便于探究原因之所在，从而给出较好的符合人体工程学的一些解决办法。
正式测量前，因为从常见的草坪铺设间距与使用者的步距考虑，我们小组成员尝试走了几次，从小组成员各自的感觉中我们发现了一些问题，走在汀步上面的时候，行走的速度明显有所下降。
如果强行加速，行走的频率增高，就出现了小碎步的现象。
如果不按汀步行走，则会踏空。
但如果是比较悠闲的漫步行走，步幅基本吻合了汀步的直径，则感觉又有所不同。
我们小组选择了南门汀步的测量，由于汀步石是大小不同的圆形。
所以我们主要测量了踏片的直径，半径，汀步的路宽，踏片的间距，厚度等。
以便于我们从数据中分析汀步的不足与优点。
其中汀步石的直径（d）：大圆50CM，小圆30CM。
路宽90CM，大小圆前后间距17CM，汀步厚度5CM，以我们小组一位170CM高的同学步距为例，步距34CM。
以上就是我们组对南门汀步测量所得一些数据。
基于小组采集的数据，对踏片进行单独的人体工程学分析，踏片尺寸大于人足尺寸既满足单限制设计，足长取的是男性第95个百分位的数字，为26CM，其次加上穿着修正量，鞋的影响4厘米，共30厘米。
正好为小踏片的直径长。
人行走的时候，每个人都不相同。
而行走方式的不同又带来了5公分的增值，人行走的时候，人又害怕踩空，所以增添了15CM的心理修正量，而这些总长度为50CM ，正好是大踏片的尺寸。
人体工程学终极完整版资料
第一章、绪论该学科是“人体科学”与“工程技术”的结合这门学科是研究人在工作环境中的解剖学、生理学、心理学等诸方面的因素，研究系统中各组成部分的交互作用（效率、健康、安全、舒适等），研究在工作和家庭中、在休假的环境里，如何实现人-机-环境最优化的问题的学科。
人体工程学是研究人及其相关的物体（机械、家具、工具等）、系统及其环境，使其符合人体的生理、心理及解剖学特性，从而改善工作与休闲环境，提高舒适性和效率的边缘学科。
人体工程学是研究“人—机—环境”系统中人、机、环境三大要素之间的关系，为解决该系统中人的效能、健康问题提供理论与方法的科学。
机械化时代→电子时代→信息时代人体工程学研究对设计学科的作用(1) 为工业设计中考虑“人的因素”提供人体尺度参数;(2) 为工业设计中考虑“产品”的功能合理性提供科学依据；(3) 为工业设计中考虑“环境因素”提供设计准则;(4) 为进行人—机—环境系统设计提供理论依据;(5) 为坚持以“人”为核心的设计思想提供工作程序。
工业设计各阶段中人机工程设计工作程序规划阶段：分析人在系统中的作用；确定人与产品关系；明确产品功能方案设计：比较人与产品的功能特性、设计限度、人的能力限度、操作条件；模拟试验；改进技术设计：从人体尺寸、信息传递特性等方面设计；定形；实验总体设计：满足经济效益、工作效益、心理需求等方加工设计：零部件尺寸、工艺、作业满足要求20世纪最伟大的10种人机界面装置扩音器,按键式电话,方向盘,磁卡, 交通指挥灯,遥控器,阴极射线管,液晶显示器,鼠标／图形用户界面,条形码扫描器,与室内及家具设计的关系(1) 为确定空间范围提供依据(2) 为家具设计提供依据(3) 为确定感觉器官的适应能力提供依据第二章、人体生理系统视野：静视野:眼睛注视一点，使视轴固定时所能看到的范围动视野:主视野:位于视野中心，分辨率高余视野:位于视野边缘，分辨率低视力: 眼睛对物体形态的分辨能力。
人体工程学讲义(1).doc
人体工程学课程总述人体工程学又叫人类工学或人类工程学，是第二次世界大战后发展起来的一门新学科。
它以人－机关系为研究的对象，以实测、统计、分析为基本的研究方法。
从室内设计的角度来说，人体工程学的主要功用在于通过对于生理和心理的正确认识，使室内环境因素适应人类生活活动的需要，进而达到提高室内环境质量的目标。
人体工程学在室内设计中的作用主要体现在以下几方面：1、为确定空间范围提供依据2、为设计家具提供依据3、为确定感觉器官的适应能力提供依据。
课程学习目标通过本课的学习，掌握与室内设计相关的“人”的知识，为将来设计课程的学习及以后的工作中涉及到与“人”有关的问题提供解决的方法或参照系。
课程主要知识点第一章：一、人体工程学的定义第二章：一、人体尺寸：1、尺寸的分类2、尺寸的差异3、百分位二、人体活动：1、作业域2、人体活动空间3、重心4、静态肌肉施力第三章：一、工作面的高度二、座位设计－－坐的解剖及生理三、卧具设计第四章：一、视觉1、视觉要素2、视觉现象二、听觉1、噪声控制 2.音乐与工作三、触觉课程知识结构图人体工程学第一章概论第二章人体与室内空间第三章人体与家具第四章人的感知与感觉与室内环境第五章人的行为心理与空间环境第二章人体与室内在这一部分里我们主要讲"人－机－环境"系统中，人机关系中的人体工学问题。
前面我们已经讲过"机"的含义非常广泛，不仅指机械，包括了人直接接触的各种器物和设施，在室内设计中则主要指各类家具及与人关系密切的建筑构件，如门、窗、栏杆、楼梯等。
而"人"的含义则不仅指人体尺寸，还包括了其他的人体构造和生理特征问题。
在室内设计中各个部分与人体的关系密切程度不同。
第一节人体尺寸人体尺寸是一门新兴的学科，它是通过测量各个部分的尺寸来确定个人之间和群体之间在尺寸上的差别的学科，最早对这个学科命名的是比利时的数学家（Quitlet），他于1870年发表了《人体测量学》一书，为世界公认创建了这一学科，然而人们开始对人体尺寸感兴趣并发现人体各部分相互之关系则可追溯到二千年前。
人体工程学第一章 概论
人体工程学
Human Engineering
第一章 概 论Βιβλιοθήκη 1.1人体工程学简介
1.1.1 定义及命名由来 概述：人体工程学是一门研究人与机械 及环境的关系的学说。是第二次世界大战后 发展起来的一门新学科。它以人—机关系为 研究的对象，以实测、统计、分析为基本的 研究方法。
（4）人体工程学研究的重点是系统中的“人”：
在解决系统中的人的问题上，主要有两条途径： A .使机器、环境适合人； B .通过最佳的训练方法，使人适应于机器和环境。
1.1.4 人体工程学研究的主要内容
1. 工作系统中的人：
人体尺寸；信息的感受和处理能力；运动的能力；学习 的能力；生理及心理需求；对物理环境的感受性；对社会环 境的感受性；知觉与感觉的能力；个人之差；环境对人体能 的影响；人的长期、短期能力的限度及快适点；人的反射及 反应状态；人之习惯与差异（民族、性别等）；
（2）“人的效能”：
指人的作业效能，即人按照一定要求完成某项作业时 所表现出来的效率和成绩。
（3）“人的健康”：
包括身心健康和安全。人体工程学不仅要研究某些因 素对人的生理的损害，例如强噪音对听觉系统的直接损伤， 而且要研究这些因素对人心理的损害。安全是指避免事故， 人体工程学主要研究造成事故的人为因素。
1.1.2 人体工程学发展的历史
上古时代 19世纪末至一战（萌芽时期）
两次世界大战时期（初兴时期）
两次世界大战后（迅猛发展 ） 我国人体工程学的发展
人体工程学
人体工程学
座椅的几何尺寸 P71
人体工程学
FOUR 家具设计中的人体因素
人体工程学
FOUR 家具设计中的人体因素
• 二〉座位设计 • 2〉坐的解剖学和生理学 • 为了解决坐姿的问题,必须了解人在坐着时发生的解剖学
人体工程学
人体工程学
人体工程学
FIVE 人的知觉与感觉与室内环境
人体工程学
FIVE 人的知觉与感觉与室内环境
• 二〉视觉与视觉环境设计 • 4〉视觉环境： • ①视觉陈示 • 陈示是指各种视觉信息通过一定的形式陈设显示出来.视觉陈示
是以视觉为感觉方式的形式来传递各种信息.良好的陈示需注意 几个因素： • 视距 • 视角 • 照明 • 环境状况 • 整体效果
人体工程学
FIVE 人的知觉与感觉与室内环境
• 四〉触觉与触觉环境 • 1〉触觉 • 皮肤的感觉即触觉. 包括温冷觉、压觉、痛觉. • 温冷觉是接触空气产生的气温感觉； • 压觉是由机械力作用于皮肤表面,由于力的大小不同、位置不同,会产
生接触感、软硬感、粗糙感、细腻感等不同的感觉.
• 痛觉、压力感、温感、冷感,由皮肤上遍布的感觉点决定. • 感觉点分布不同,触觉敏感程度在全身不同,舌尖、指尖最敏感,背部、
• 供暖与送冷
人体工程学
FIVE 人的知觉与感觉与室内环境
• 四〉触觉与触觉环境 • 3〉压力 • 人的身体与承托面接触面的大小会产生受力问题
人体工程学
FIVE 人的知觉与感觉与室内环境
• 二〉视觉与视觉环境设计 • 1〉视觉特征 如图
人体工程学
FIVE 人的知觉与感觉与室内环境
人体工程学-第二章-人体工程学基础
1166 1195 1211 1271 1333 1350 1385
2.3 肘高
925 954 968 1024 1079 1096 1128
873 899 913 960 1009 1023 1050
2.4手功能高
656 680 693 741 787 801 828
630 650 662 704 746 757 778
201 215 223 251 277 284 299
第一节 人体测量
3.6 坐 姿 大 腿 厚
3.7坐姿膝高
103 112 116 130 146 151 160 441 456 464 493 525 532 549
107 113 117 130 146 151 160 410 424 431 458 485 493 507
此外还有许多其他差异：如职业差异、城市与农村等。
第一节 人体测量
◆ 五、百分位的概念：
百分位表示具有某一人体尺寸和小于该尺寸的人占统计对 象总人数的百分比。
大部分的人体测量数据是按百分位表达的，把研究对 象分成一百份，根据一些指定的人体尺寸项目（如身高）， 从最小到最大顺序排列，进行分段，每一段的截至点即为 一个百分位。例如我们若以身高为例：第5百分位的尺寸表 示有5％的人身高等于或小于这个尺寸。换句话说就是有95 ％的人身高高于这个尺寸。第95百分位则表示有95％的人 等于或小于这个尺寸，5％的人具有更高的身高。第50百分 位为中点，表示把一组数平分成两组，较大的50％较小的 50％。第50百分位的数值可以说接近平均值，但决不能理 解为有“平均人”这样的尺寸。
563 579 587 617 648 657 675 678 695 704 739 773 783 803
人体工程学(工效学)
人体工程学（工效学）人体工程学，也称为工效学[1］.它吸收了自然科学和社会科学的广泛知识内容，是一门涉及面很广的边缘学科。
在机械工业中，工效学着重研究如何使设计的机器、工具、成套设备的操作方法和作业环境更适应操作人员的要求。
快速导航关系表目录1基本概述2主要内容人的能力人机交往环境影响3主要目的4发展历史简述起步启蒙时期正式形成时期飞速发展时期5国外动向 1基本概述编辑（1）工效学应用人体工程学（工效学）［2]是一门新兴的边缘学科,工效学这一名称是根据英文“Ergonomics”翻译过来的,“Ergonomics"这个词是由两个希腊词根组成的，ergo 是出力，工作的意思,nomics是正常化,规律的意思。
因此Erginomics的含义是人的工作规律问题.也就是说，这门学科是研究人在生产和工作中合理地,适度地劳动的问题。
工效学是根据人的心理、生理和身体结构等因素，研究人、机械、环境相互间的合理关系，以保证人们安全、健康、舒适地工作，并取得满意的工作效果的机械工程分支学科。
(2）自美国人泰勒开创科学管理以来，工作效能的研究一直是管理工程学的重要组成部分。
吉尔布雷斯夫妇首先应用心理学原理进行了动作研究，注意到工人疲劳、工作单调等因素对工效的影响。
（3)第二次世界大战期间，因各种新式武器的产生，设计人员必须认真考虑操作人员的生理和心理特点，研究如何使机器与人的能力限度和特性相适应，从而产生了工效学。
随后,工效学在各国工业生产中也得到广泛应用和发展。
（4）1961年，在斯德哥尔摩成立了国际工效学协会.此后，许多国家都成立了工效学的专业研究机构和学术团体，研究成果被纳入国家标准,尤其是涉及安全、健康方面的标准往往是强制执行的。
因此工效学在发展中逐渐与标准化工作结合起来.（5）中国方面的工效学发展工效学在人—机环境系统的研究中,经历了人适应机、机适应人、人机相互适应几个阶段，现在又已深入到人、机、环境三者协调的人—机—环境系统。
人体工程学复习资料[1]详解
人体工程学复习资料[1]详解1、人体工程学的定义是什么？英文名？人体工程学是研究人及人相关的物体、系统及其环境，使其符合于人体的生理、心理及解剖学特性，从而改善工作与休闲环境，提高舒适性和效率的边缘科学。
(Human Ergonomics) 2、人体工程学的三大要素？人—机—环境3、人体工程学研究的主要内容？在解决系统中的问题上，有哪些途径？以哪条系统为主？1）人体工学的概念、发展、应用与设计规范等。
2）人类的特性3）人和家居产品的关系4）室内物理环境5）人体心理感知与环境。
途径有：测量法、观察分析法、实验法、系统分析法。
以尺寸系统为主。
4、人的感觉特性有几种？举例？1.适应性（例如“人芝兰之室，久而不闻其香；人鲍鱼之肆，久而不闻其臭。
”）2.感觉的对比性（例如在吃了糖后再吃橘子，会觉得橘子很酸等）3.感觉的相互作用（例如食物的颜色和温度可以影响对食物的味觉等）5、加强环境刺激量的方法有哪些？1、加强环境刺激的强度；2、加强环境刺激的变化；3、加强环境刺激的对比；4、采用新异突出的形象刺激。
6、影响人体测量的个体和群体差异的主要因素有哪些？种族差异、时代差异、年龄差异、性别差异、地域差异。
7、人体测量的内容主要有哪几个方面？在室内设计中应用最多的人体构造尺寸有哪些？人体主要尺寸、立姿人体尺寸、人体水平尺寸、坐姿人体尺寸。
应用最多的人体构造尺寸有：身高、眼睛高度、肘部高度、坐高、坐姿时的眼睛高度、肩高、肩宽、臀部宽度、大腿厚度、臀膝距、臀部—足尖长度。
8、百分位的概念？选择测量数据需要根据设计内容和性质来选用合适的百分数据，举例说明？百分位表示具有某一人体尺寸和小于该尺寸的人占统计对象总人数的百分比。
举例：(1)凡涉及人活动的范围与空间的，应考虑“容得下的空间”距离，选用高百分位数据，一般选用第95百分位的数据，以保证容得下。
(2)凡涉及人在作业和进行其他活动时的接触的空间，应考虑“够得着的距离”，选用低百分位数据，一般选用第5百分位的数据，以保证够得着。
