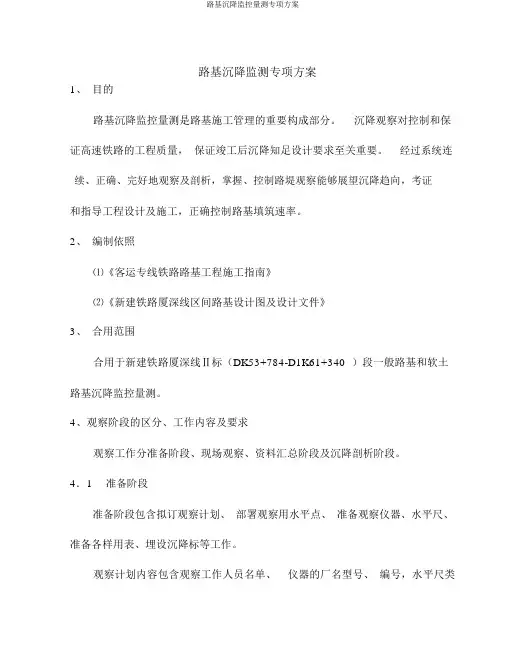

路基沉降监控量测专项方案

路基沉降监控量测专项方案

路基沉降监测专项方案1、目的路基沉降监控量测是路基施工管理的重要构成部分。

沉降观察对控制和保证高速铁路的工程质量,保证竣工后沉降知足设计要求至关重要。

经过系统连续、正确、完好地观察及剖析,掌握、控制路堤观察能够展望沉降趋向,考证和指导工程设计及施工,正确控制路基填筑速率。

2、编制依照⑴《客运专线铁路路基工程施工指南》⑵《新建铁路厦深线区间路基设计图及设计文件》3、合用范围合用于新建铁路厦深线Ⅱ标(DK53+784-D1K61+340 )段一般路基和软土路基沉降监控量测。

4、观察阶段的区分、工作内容及要求观察工作分准备阶段、现场观察、资料汇总阶段及沉降剖析阶段。

4.1准备阶段准备阶段包含拟订观察计划、部署观察用水平点、准备观察仪器、水平尺、准备各样用表、埋设沉降标等工作。

观察计划内容包含观察工作人员名单、仪器的厂名型号、编号,水平尺类型编号(如无出厂编号的,可自行编号)及沉降观察点与水平点注记图。

4.2水平点的布设水平点分地面水平点、桥上水平点、盖板箱涵上水平点三种。

埋设要求如下:(1)地面水平点地面水平点密度应知足沉降观察断面的要求,一般为每200m 一个,保证一个测站视距不超出 80m 。

水平点设在土质坚硬便于长久保存和使用的地址,并埋设混凝土水平标石。

标石标记应切合相关丈量规范要求,编号应一致。

(2)桥上水平点当路堤填筑较高时,为减少转点传达对观察标高的影响,应合时将地面水准点转至灌输桩基础的桥面上,地点应在桥台背墙路肩外缘处。

在桥台背墙施工时,预埋一根直径 18 ~20mm ,长20cm 的钢筋(上端用砂轮磨圆)。

钢筋头露出混凝土顶面 1~2cm ,或用射钉打入标记。

若长度超出100m 的大桥,应在两头桥台同侧背墙各设一个。

桥上水平点应一致用另一种序号编号,以与地面水平点差别。

桥上水平点埋好后,由地面水平点用三等水平来回观察引测。

高差闭合差±4mm 。

(3)盖板箱涵上水平点。

经观察已沉降稳固的盖板箱涵上,也可设置水平点。

(建筑工程管理)高填方路基沉降观测施工方案

(建筑工程管理)高填方路基沉降观测施工方案

(建筑工程管理)高填方路基沉降观测施工方案重庆市小塆立交工程项目高填方路基沉降及位移观测施工方案施工单位:中国建筑第六工程局有限X公司编制:审核:审批:重庆市小塆立交工程项目经理部2011年7月28日目录壹、工程概况1二、相关技术要求1三、时间安排1四、施工观测内容1五、施工观测人员及设备1六、施工观测方法1(壹)、位移桩埋设及观测1(二)、沉降管设置及观测1(三)、基桩的设置2(四)、观测的管理2壹、工程概况本项目位于重庆西彭工业园区,是由三个交叉组成的复合式互通立交,是主城区快速路网规划中的“二纵线”、“壹纵线”和重庆绕城高速相交的壹个重要工程。

该工程主要由A、B、C、D、L及绕城高速连接段六部分组成,其中AK0+140~AK0+500和L匝道(AK0+020~AK0+140、LK0+000~LK0+120段)为俩段高填方路基,最大填土高度21.4m,且俩段高填路基均处在软基路段。

为掌握路堤在施工期间的变形动态,必须进行路堤稳定和沉降的动态观测,壹方面保证路堤在施工中的安全和稳定,另壹方面能正确预测工后沉降,使沉降控制在允许范围之内。

二、相关技术要求1、施工合同;2、重庆市小塆立交工程路基部分施工图;3、《公路工程质量检验评定标准》(JTG_F80-2004);4、《公路工程施工技术规范》(JTJ032)。

三、时间安排计划于该段软基处理结束后,路基开始填筑时预埋沉降检测管及位移桩,且在路基施工全过程进行观测,直至工程竣工。

四、施工观测内容1、稳定性观测,在路堤趾部(距路堤坡脚4m处)埋设位移桩,观测其位移情况;2、沉降观测,在路基中线上埋设沉降观测管,沉降板置于路堤底部,观测其沉降变化;3、在距路堤坡脚30m以外,且地基稳定的地方设置基桩,用于施工观测的基点。

五、施工观测人员及设备为提高观测的准确性、公正性,我部计划将该项施工观测工作委托于有专业资质的测量单位进行,观测仪器采用全站仪和S3水准仪,全站仪对位移进行观测,S3水准仪对高程进行观测,高程测量达到三等水准测量要求。

路基沉降观测实施方案

路基沉降观测实施方案

路基沉降观测实施方案一、前言。

路基沉降观测是公路工程建设和运营管理中的重要环节,能够及时发现路基沉降情况,为工程安全和运营管理提供重要数据支撑。

因此,制定科学合理的路基沉降观测实施方案对于保障公路工程的安全和稳定具有重要意义。

二、观测目的。

1. 了解路基沉降情况,及时发现路基沉降问题,为工程安全提供数据支持。

2. 为路基设计提供参考依据,及时调整设计方案,保障工程质量。

3. 为路基维护提供依据,及时采取维护措施,延长路基使用寿命。

三、观测内容。

1. 路基沉降观测点的选择,根据路基工程的特点和重要性,选择代表性观测点进行沉降观测。

2. 观测参数的确定,确定观测参数,包括沉降量、变形速率等,以及观测频次和观测时段。

3. 观测方法的选择,选择合适的观测方法,包括传统测量方法和现代化监测技术的应用。

4. 数据处理和分析,对观测数据进行及时、准确的处理和分析,形成观测报告。

四、观测方案。

1. 观测点的选择,根据路基工程的特点和重要性,选择具有代表性的观测点进行沉降观测,覆盖整个路基工程的主要部位。

2. 观测参数的确定,确定沉降量、变形速率等观测参数,并确定观测频次和观测时段,一般情况下,应每季度进行一次沉降观测。

3. 观测方法的选择,采用传统的测量方法和现代化的监测技术相结合的方式进行沉降观测,确保观测数据的准确性和可靠性。

4. 数据处理和分析,对观测数据进行及时、准确的处理和分析,形成观测报告,及时发现路基沉降问题,并提出相应的处理建议。

五、实施步骤。

1. 观测点的布设,根据路基工程的特点和重要性,确定观测点的位置,并进行布设。

2. 观测参数的测量,按照确定的观测参数和观测频次进行沉降观测,确保观测数据的准确性和可靠性。

3. 数据处理和分析,对观测数据进行及时、准确的处理和分析,形成观测报告,及时发现路基沉降问题。

4. 处理建议的提出,根据观测报告的结果,提出相应的处理建议,及时采取维护措施,保障路基工程的安全和稳定。

高填路基稳定性监控观测方案

高填路基稳定性监控观测方案
平面控制网采用一级导线控制网。全线四等导线测量贯通后,在其基础上建立独立的水平位移一级导线控制测。
5.2建立水平位移监测网
5.2.1项目开工初期全线加密测量控制点时,注意纵观全局,在需要监测的区域预先布设水准基点和工作基点,建立相应的一级水平位移导线控制测。选点时选择合适观测位置,并严格按规范要求埋设基准点和工作基点,确保施工和观测期间点位牢固。且在一个测区内,在满足规范要求的前提下至少有3个互相通视的导线点,以防万一该测区内个别导线点被破坏时可以马上加密引测,保证监测的连续性。
5.3.1水平角观测方法、技术要求及注意事项
5.3.1.1水平角观测宜采用方向观测法,其主要技术要求见表5.3.1.1。
表5.3.1.1水平角方向观测法的技术要求
等级
仪器型号
光学测微器两次重
合读数之差(″)
半测回归零差(″)
一测回内2C互差
(″)
同一方向值各测回
较差(″)
四等及以上
2″级仪器
3
8
13
4.3.3.4施测过程中,注意设站和扶立水准尺的高度,要避免立尺过高。如无法避免时,扶尺者要面对仪器,双手扶住水准尺前后来回慢慢摆动,尽可能减少读数误差;
4.3.3.5 如受外界因素(如震动)的影响,仪器的补偿器无法正常工作或超出补偿器的补偿范围时,务必停止观测;
4.3.3.6 施测过程中观测结果的处理
(2)沉降点观测采用DS3水准仪按四等水准测量方法进行观测。按测量精度要求和频次定期观测沉降板测杆顶面测点高程。在沉降板测杆接高时应同时测量接高前后的测杆高程。施测过程中观测精度为1mm,读数取位至0.1mm。
(3)技术要求(见表4.3.3的规定)。
4.5.2沉降观测点的精度要求要求。见表4.5.2(按四等控制)。

高填方路基预防工后沉降施工方案

高填方路基预防工后沉降施工方案

高填方路基预防工后沉降施工方案一、工程概况本项目为×标段,K×+×××-K×+×××段长约4公里,公路等级为二级,设计时速为40公里/小时,水泥混凝土路面,一般路段路基宽10米,路面宽9米。

高填方路基的沉降控制要求为:①为减少高填路基沉降,在填筑过程中应清除换填路基基底的覆盖层,应加强施工控制与沉降观测(每铺筑4~8m高度进行一次),待已有路基稳定后再行铺筑,应充分保证路堤的自然沉降时间,如因工期需要,应采用强夯或冲击碾压等辅助措施。

②施工过程中按照《公路路基施工技术规范》中有关要求观测路基填筑过程中或运营过程中的地基变形动态,对路基施工实行动态监测、观测。

二、高填方路基沉降预防与治理措施高填方路段出现较大沉降后会致使路面开裂,基层断裂,加速路面的损坏,严重危及路面的正常使用,如果高填方路段的沉降进一步发展,可致使路基整体沉陷,横向挤压路基失稳崩塌造成道路的损毁,所以对于高填方路基的沉降必须作出必要的预防与治理措施。

(一)预防措施与治理措施:(1)做好施工组织设计,合理安排各工段的施工顺序。

(2)认真清除地表不良土质,提高地表压实质量。

(3)填筑路基前,疏通路基纵横两侧排水系统,避免路基受水浸泡。

(4)严格选取路基填料用土。

(5)路基填筑方式应选取水平分层填筑。

(6)合理确定路基填筑厚度,分层松铺厚度一般控制在30cm。

(7)控制路基填料含水量。

(8)选择合适的压实机具,重型轮胎压路机和振动压路机比较好。

(9)认真做好台背,路桥过渡段及填挖结合部的压实工作。

(10)做好压实度的检测工作。

(11)对于挖填结合部,应彻底清除结合部的松散软弱土质,做好换土排水和填前碾压工作,按设计要求从上到下挖出台阶,清除松方后逐层碾压,确保填挖结合部的整体施工质量。

(12)高填方路段的沉降的治理方法有:换填土法,固化剂法,粉喷桩法(二)进度计划高填方是本项目施工控制重点,施工进度的快慢直接影响到项目总施工进度,为此项目部在考虑不影响总工期的前提下计划于2015年8月1日至2015年12月31日完成。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

京台高速公路南平段A10合同段高填方路基沉降及位移观测专项方案
中交第二公路工程局有限公司
南平京台高速公路A10合同段项目经理部南平京台高速公路A10合同段
高填方路基沉降及位移观测
专项方案
施工单位:中交第二公路工程有限公司
编制:
审核:
审批:
中交二公局南平京台高速公路A10项目部
2012年11月18日
目录
一、工程概况 (5)
二、相关技术要求 (5)
三、时间安排 (5)
四、施工观测内容 (5)
五、施工观测人员及设备 (6)
六、施工观测方法 (6)
(一)、位移桩埋设及观测 (6)
(二)、沉降管设置及观测 (7)
(三)、基桩的设置 (8)
(四)、观测的管理 (9)
一、工程概况
本合同段路基填方48.054万 m3,基底采用清淤换填透水性材料21450 m3,路基填方主要集中在K59+925~K60+135段,最大填土高度28.543 m,属高填方路基;路基填料主要采用隧道洞渣进行填筑,基底为粘质性淤泥,采用换填透水性材料(隧道洞渣)进行回填处理。

防护工程主要有:M7.5浆砌片石拱形骨回护坡1020.1 m3,浆砌片石挡土墙5316.2m3,三维土工网垫边坡防护7135.7㎡,TBS护坡12344㎡。

二、相关技术要求
1、京台线建瓯至闽侯高速公路南平段路基土建工程A10合同段招标文件、设计图纸、补遗书、答疑书等有关内容。

2、南平京台高速公路A10合同段路基部分施工图;
3、《公路工程质量检验评定标准》(JTG_F80-2004);
4、《公路工程施工技术规范》(JTJ 032)。

5、《公路路基施工技术规范》相关规定与《工程测量规范》;
三、时间安排
计划于该段软基处理结束后,路基开始填筑时预埋沉降检测管及位移桩,并在路基施工全过程进行观测,直至工程竣工。

四、施工观测内容
1、稳定性观测,在路堤趾部(距路堤坡脚4m处)埋设位移桩,观测其位移情况;
2、沉降观测,在路基中线上埋设沉降观测管,沉降板置于路堤底部,观测其沉降变化;
3、在距路堤坡脚30m以外,且地基稳定的地方设置基桩,用于施工观测的基点。

五、施工观测人员及设备
为提高观测的准确性、公正性,我部计划将该项施工观测工作由项目部测量队全权负责,观测仪器采用全站仪和S3水准仪,全站仪对位移进行观测,S3水准仪对高程进行观测,高程测量达到三等水准测量要求。

六、施工观测方法
(一)、位移桩埋设及观测
位移桩采用C25钢筋砼预制桩,桩长1.5m,埋置深度应不小于1.4m,桩顶外露高度不超过10cm;埋置方法可采用直接打入或开挖埋置,采用开挖埋置时应注意桩周围回填土夯实,并在桩顶50cm段用C20砼浇筑稳固定,确保边桩埋置稳固,并在桩顶预埋不易磨损的十字测头。

位移边桩的设置个数以控制路基稳定为目的而确定,如果路基失稳,路堤两侧一定范围内必定会有隆起的迹象,因此,位移边桩应设在最可能隆起的部位。

根据有关试验路资料和《公路工程施工技术规范》相关要求,并结合现场实际情况,计划设置4个位移桩,分别设在:
W1#桩:K60+000路堤左右侧坡脚外4m处;
W2#桩:K60+050路堤左右侧坡脚外4m处;
位移桩的观测频率应与位移速率相适应,位移越小,观测频率越小;反之,观测频率越大。

一般路堤在填筑到极限高度(根据地基承载力不同,
地基能承受的最大填筑高度)以下时位移较小,观测次数可10天一次;当发现位移变化增大时,既已达到极限高度,此时,应增加观测频率,每2~4天观测一次;如发现位移变化明显超出正常范围时,应采取跟踪观测,并分析原因,考虑是否有失稳的可能,必要时上报监理、业主、设计单位,考虑采取处理措施。

(二)、沉降管设置及观测频率
沉降观测管主要由护套管、测杆、底板组成。

护套管主要作用是使测杆处于自由状态,防止测杆与路基填料直接接触发生摩擦,影响沉降观测结果,护套管采用Φ80×4.5mm镀锌钢管,逐接连接方式进行加长,为方便施工中护套管的保护,每节管长度设为1.5m,施工中根据路堤填筑高度用镀锌管接头连接;观测杆采用Φ40×4mm镀锌钢管拼接,每节长度仍为1.5m,钢接头连接;观测杆底板采用500×500×10mm钢板,护套管底板采用300×300×5mm钢板,钢板中心镂空,直径8cm,穿入测杆用。

首先,将测杆和测杆底板、套管和套管底板焊接,焊接均采用连续焊接,焊接高度不小于底板厚度。

然后在埋设点地面挖50×50×20cm的土坑,坑内用3~5cm砂压实,将沉降板平放在坑内,四周用土填实并保持水平;填筑时应先在沉降板周围填料压实,以保护沉降板,护套管底板高度应高出测杆底板30cm。

沉降板布点越多,测得的结果越能全面反应沉降的真实变化,但测点过多也会给施工带来诸多不便,根据本工程的实际情况,从满足观测需要与施工便利性考虑,计划设置2个观测点,分别设在
C1#点:YK60+000路基底中间位置;C2#点:ZK59+975路基底中间位置;
C3#点:YK60+050路基底中间位置;C4#点:ZK60+030路基底中间位置;
附图:
沉降观测频率可按路基填筑每填高1m观测一次或每10天观测一次。

在每次接管时,都应在接管前、接管后进行测量,根据高差确定接管实际长度。

施工中测点的保护工作十分重要,很多时候因为保护不力,致使测点破坏或护套管堵塞而无法进行继续观测,造成前功尽弃。

高路堤监控频率表
(三)、基桩的设置
基桩是控制测量的基准点,必须布设于变形区以外。

本工程路基以外软土区域分部广,为保证基桩的基准性和测点的长期观测性,控制桩必须有足够的埋置深度和稳定性。

基桩可采用附近加密导线点,若无适合加密导线点,则应重新布置。

重新布置基桩根据本工程的实际情况,计划设在YK60+000右侧路堤坡脚30m以外的硬质岩上。

首先选取地质较好位置,用人工开挖坑槽,坑槽尺寸不小于50×50cm,直至硬质岩上;然后直接浇筑C20砼,并在桩顶预埋不易磨损的十字测头,测头应具有足够的埋置深度,可用钢筋焊接埋置,一般不小于20cm。

基桩必须定期进行复测,取保基桩高程及位置的准确性。

(四)、观测的管理
测量观测由项目部指派专人负责,每次测点埋设及观测负责人都需到场。

测量用各种仪器在使用前必须进行标定,并在每次测量前进行校核,确保测量的准确性。

每次测量的数据要由专人负责记录和整理,记录要整洁、清晰,特别是数字书写要规范。

对测得的数据要及时分析、对比,发现数据变化较大时,应报负责人及相关领导,找到原因所在,以便及时采取措施加以控制。

A、稳定性观测要求
1、校核基点四周必须采用保护措施,并定期与工作基点桩校核。

2、地面位移观测仪要求:测距精度正负5mm,测角精度2秒。

3、沿河、临河等凌空面大而稳定性差的路段,必要时需进行地基土体内部水平位移的观测。

B、沉降观测要求
1、在施工路段的原地面上一般埋设沉降板进行高程观测。

沉降板埋设于路基中心、路肩及坡趾的基地。

2、沉降板观测仪要求:往反水准测量精度1mm/km。

3、用于观测水平位移的标点桩、校核基点桩亦同时用于沉降观测,
埋设于坡趾及以外的标点边桩一般兼测地面沉降。

(五)、沉降观测人员仪器设备
(六)预压期观测
预压期指堆载或等载、超载预压土方填筑完毕至稳定可施工轨道工程的期间。

设计非预压地段也应观测,观测频率为:预压期第1个月每7~10天观测一次,第2个月每半个月一次,以后每个月观测一次。

若已达到稳定标准,且轨道工程尚未施工,应每2个月观测一次,超等载填土地段,在确认达到稳定标准后,在卸载前后再观测一次,观测后,挖出沉降板的管杆,按卸载厚度拆除相应的测杆(也可分次拆卸),经沉降分析确定沉降稳定后方可进行轨道工程施工,卸载完成后,对保留在路槽面下的测杆顶再观测一次,其他要求及资料整理同一般路段填筑期观测要求。

(七)沉降观测的注意事项
1、测点保护工作十分重要,防止施工机械碰撞,还应考虑现场环境、人为因素的破坏,务必使观测工作能善始善终,取得满意成果。

2、工作基桩是作为控制观测点的基准桩,因此,必须打设在变形区以外。

校核基点用于控制工作基点,要求布设在变形区以外地基稳定的地点。

3)由于沉降观测是判断路堤施工进展是否安全达到稳定标准的依据,因此,观测工作过程必须认真,确保观测精度,资料应真实、连续、完整,。
