dell上电时序及戴尔笔记本电脑开机过程
dell上电时序及戴尔笔记本电脑开机过程
根据我最近维修的戴尔系列笔记本电脑来看，不管是从奔四还是到迅驰或者双核，只要是使用SMSC系列单片机的主板，其开机过程都是大同小异，同样的道理像IBM的笔记本从奔三到迅驰的开机流程也都是差不多，因为它们也都是使用相同开机控制芯片系统（TB+PMH4+H8S），也就是说只要你熟悉某一块主板后，其他和这块主板使用相同单片机的电脑对你来说都不是太难。
最近我维修的机型有C640、D400、D420、D520、D600、D610、D820、D830、M1210、M1330、M1530等等，这些机器都有一个共同特点，那就是它们都是使用SMSC系列单片机，不过从D820后的单片机不再是BGA封装了，而是用两个DIP封装的芯片组合形成一个完整地控制系统。
它们之间的开机步骤基本是相同的，与其他IBM或者HP机型相比较来说，其大的步骤也有相同之处，只是有些细节方面和信号名称不同而已。
以下内容是以D600为例来解说，其他机型可能没有相应信号或者名称不同，在参考阅读时请适当灵活变化运用，下面各个步骤的名称也只是根据我个人爱好来取的，并非官方的准确名字。
第一步：BIOS电压(+RTC_PWR5V&+RTC_PWR3_3V)
这个电压从名称来看就是指BIOS电池供电的电压信号+RTCSRC，这个电压在没有插电源和电池时，是由主板上面的BIOS电池供给，当插上电源或电池时主板BIOS电池就处于充电状态，这个+RTCSRC电压信号的主要作用就是用来生成+RTC_PWR5V和+RTC_PWR3_3V两个电压信号，其中+RTC_PWR3_3V信号是给南桥和单片机的一个重要供电。
第二步：公共电压(PWR_SRC)
戴尔机器的公共电压名称叫做PWR_SRC，像IBM的公共电压名称叫做VINT16是一样的意思，公共电压顾名思义就知道是公共的意思，即就是电源和电池共用的上电电路，也就是说这个电压信号既可以是电源供给，也可以是电池供给，同时这个电压信号还会送到主板很多地方去使用，这里详细说说电源上电电路过程，把电池上电电路过程作为电池充电电路内容讲解。
公共电压PWR_SRC是从外部电源经过一系列电路转换而来的，大致步骤要经过DCIN+、+DC_IN、DC_IN+、SDC_IN+、ACAV_IN等几个信号的转换过程，其中SDC_IN+和ACAV_IN两个信号都是充电电路中比较重要的信号，因为SDC_IN+是给电池充电的一个主要电源，而ACAV_IN这个信号是给单片机SMSC芯片的一个重要开启信号，单片机缺少这个信号时将无法正常工作进行充电，当然如果是电池独立供电时就没有这个信号，但会从电池电路上发送另一个具有相同功能的信号给单片机作为指示，这些将会在电池充电电路中关于电源和电池转换过程中详细说明。
第三步：待机电压(+5VALW&+3VALW)
当插上电源后ACAV_IN作为一个开关送入单片机的同时，还要会生成一个ALW_ON作为待机电压+5VALW和+3VALW的开启信号，如果没有接电源而单独接入电池时没有ACAV_IN信号，但电池会通过单片机发送一个
LIVE_ON_BATT信号来开启待机电压。
这里所说的待机电压并不是像IBM那样能够在3V/5V电感上测量，但可以在开机开关上测量得到。
待机电压+3VALW信号主要是给单片机和BIOS芯片供电，单片机的晶振开始工作输出时钟信号，待机电压+3VALW 同时还会生成一个电源好VCC1_PWROK信号给单片机和BIOS芯片作为复位信号，复位后开始正常工作等待开机。
※总结起来就是先有ALW_ON开启信号，然后生成+5VALW和+3VALW电压信号，最后再产生电源好VCC1_PWROK 信号。
第四步：开机电压(+5VSUS&+3VSUS)(+2_5VSUS&+1_5VSUS)
当用户触按开机开关时产生一个POWER_SW#信号经过转换形成PWRSW_SIO#送入单片机，单片机这时输出一个SUS_ON开启信号,这个SUS_ON信号又为分三路，其中最主要的作用是用来开启+5VSUS和+3VSRC这两个电压信号；另一路通过转换形成+3VSUS_ON信号把+3VSRC电压转换成+3VSUS电压；最后这个信号还要用于合成SUSPWROK信号。
当开机电压+5VSUS和+3VSUS形成后就会产生一个电源好SUSPWROK_5V信号，开机电压+5VSUS信号又要经过其他电路生成+2_5VSUS和+1_5VSUS电压信号，+2_5VSUS电压形成后就会输出电源好2.5V_PWRGD信号，到这时SUS_ON、+3VSUS、SUSPWROK_5V、2.5V_PWRGD四个信号共同整合形成一个开机电压总的电源好SUSPWROK信号。
※总结起来就是先有SUS_ON开启信号，然后生成+5VSUS和+3VSUS电压信号，以及+2_5VSUS和+1_5VSUS 电压信号，最后再产生电源好SUSPWROK信号。
第五步：运行电压(+5VRUN&+3VRUN)(+1_8VRUN&+1_5VRUN)
当SUSPWROK信号送入单片机后，单片机就会输出RUN_ON信号用来开启各路工作电压+5VRUN、+3VRUN、+1_8VRUN、+1_5VRUN，同时还会开启显卡各路供电M7_MEM、M7_CORE、M7_1.8V等电压信号，另外还包括用于北桥内存部分供电1.25V的SMDDR_VTERM电压信号，SMDDR_VTERM电压形成后就会输出一个电源好
1.25V_PWRGD信号，再与RUNON和+3VRUN等电压信号整合形成一个运行电压总的电源好RUNPWROK信号，各种不同型号的主板电路上参与形成电源好信号的元素可能会有所不同。
※总结起来就是先有RUN_ON开启信号，然后生成+5VRUN和+3VRUN电压信号，以及+1_8VRUN和+1_5VRUN 电压信号，最后再产生电源好RUNPWROK信号。
第六步：核心电压(VHCORE)
当RUNPWROK形成后，主要是用来开启CPU核心电压VHCORE，然后输出电源好VCORE_PWRGOOD信号；同时也还会开启CPU外围电压VTT信号和北桥供电VCC1_2_MCH信号，然后也输出电源好1715PWROK信号，另外RUNPWROK信号还会送往单片机，单片机这时就会输出RESET_OUT#信号。
这时VCORE_PWRGOOD、
1715PWROK、RESET_OUT#三个信号加上VTT电压经过其他电路转换形成的DBR#信号一起整合形成主板开机过程中最终的电源好IMVP_PWRGD信号。
同时CPU核心电压的电源好VCORE_PWRGOOD信号经过转换形成VCORE_PWRGOOD_D信号送入南桥，南桥这时再发送电源好CPUPWRGD信号给CPU告知其供电已经正常，南桥同时还发送SLP_S1#给时钟芯片进入待机。
第七步：时钟复位
主板开机过程中的最终电源好IMVP_PWRGD信号控制输出VTT_PWRGD#信号用于开启时钟电路，还经过转换后形成DELAY_IMVP_PWRGD信号送入南桥，作为南桥芯片复位的开关信号。
南桥复位北桥后，北桥再复位CPU，这时CPU开始工作执行BIOS命令自检。
笔记本电脑开机操作步骤
笔记本电脑开机操作步骤笔记本电脑作为现代人们工作学习的重要工具，其开机操作步骤是非常基础且必须掌握的。
正确的开机步骤不仅可以确保电脑正常启动，还可以保护硬件设备，延长电脑的使用寿命。
下面将介绍笔记本电脑的开机操作步骤，供大家参考：步骤一：准备工作在正式开机前，我们需要做一些准备工作，确保开机过程顺利进行。
首先，检查电源线是否连接稳固，然后保证笔记本电脑处于干净整洁的工作环境中，避免灰尘进入电脑内部影响性能。
步骤二：接通电源将笔记本电脑的电源适配器插入插座，并插好电源线。
在保证电源连接正确的情况下，将电源适配器的插头连接到笔记本电脑的电源接口上。
步骤三：按下电源键找到笔记本电脑上的电源按钮，通常位于键盘的一侧或者正面。
按下电源按钮并保持按住，等待电脑开机。
一般情况下，笔记本电脑的指示灯会亮起，电脑开始启动。
步骤四：等待系统启动笔记本电脑启动过程需要一段时间，等待系统加载完成。
在这个过程中，屏幕上会显示一些启动信息，例如厂商LOGO或系统加载动画等。
待系统加载完成后，会进入登录界面或者桌面。
步骤五：登录系统如果电脑需要设置密码登录，输入正确的密码并按下“回车”键即可登录系统。
如果是第一次使用电脑，可能需要进行一些初始设置，按照提示一步步进行即可。
步骤六：检查系统状态电脑正常启动后，我们可以检查系统状态是否良好。
查看网络连接是否正常、声音是否正常、触摸板或鼠标是否可用等，确保电脑一切都在正常工作状态。
总结以上就是笔记本电脑开机操作步骤的详细介绍，正确的开机步骤可以确保电脑正常运行，提高工作效率。
在日常使用中，注意保持电脑清洁、避免灰尘进入，定期清理系统垃圾文件和病毒，可以更好地保护电脑硬件和延长使用寿命。
希望以上内容对大家有所帮助！。
笔记本电脑如何开机
笔记本电脑如何开机
当我们拥有一台全新的笔记本电脑时，第一次启动它可能会让我们感到兴奋并期待着电脑的表现。
然而，对于一些不太熟悉电脑的人来说，可能会对如何正确开启笔记本电脑感到困惑。
本文将介绍一些简单的步骤，让您轻松了解如何开启笔记本电脑。
第一步：连接电源
在开启笔记本电脑之前，首先确保连接适当的电源适配器。
将电源适配器插入笔记本电脑的电源接口，并确保插头紧固无误。
接下来将适配器插头插入墙壁插座或插板，并确保供电正常。
这一步骤能确保笔记本电脑能够正常充电以及启动。
第二步：按下电源按钮
找到笔记本电脑上的电源按钮，通常它位于键盘区域的上方或侧面。
按下电源按钮并保持按压直至听到电脑启动的声音或看到屏幕显示亮起。
通常会有指示灯亮起表明笔记本电脑正在开机。
第三步：等待系统启动
一旦按下电源按钮，笔记本电脑将开始自检程序并逐步启动操作系统。
在此过程中，屏幕上可能会显示笔记本电脑品牌的标志或简短的开机信息。
系统启动时间可能会因为不同的品牌和型号而有所差异，但通常情况下不会超过数分钟。
第四步：输入登录信息
当操作系统完全启动后，屏幕将显示登录界面。
在此界面上，您需要输入正确的用户名和密码来登录到系统。
一旦您成功登录，您即可开始使用笔记本电脑进行工作或娱乐活动。
结语
通过以上简单的步骤，您可以轻松地开启并使用您的笔记本电脑。
无论是日常使用还是工作需要，正确地开机是保障笔记本电脑正常运行的基本前提。
当您熟悉了这些基本的操作后，相信您将更好地利用笔记本电脑的功能，并体验到更多便利和乐趣。
祝您使用愉快！。
新手电脑开机步骤图解（笔记本电脑如何开机笔记本电脑正确的开机步骤）
新手电脑开机步骤图解（笔记本电脑如何开机笔记本电脑正确的开机步骤）本文目录1.笔记本电脑如何开机笔记本电脑正确的开机步骤2.电脑开机的步骤3.电脑开机步骤图解4.新电脑第一次开机教程5.零基础新手学电脑第1期电脑怎样开机和关机6.台式机的电脑怎么开机啊7.电脑开关机的正确顺序是什么笔记本电脑如何开机笔记本电脑正确的开机步骤1、所谓开机，首先打开电源，然后按下电脑上的开关机键。
2、连接电源，或者将电池连接上电脑。
3、按住笔记本电脑上的开关机键，电脑将点亮相关的指示灯。
4、系统显示电脑开机画面（包括自检设置BIOS等步骤），然后出现操作系统的登录界面（如果设置了系统的登录密码）或者桌面。
5、开机完成后，显示当前用户的桌面。
电脑开机的步骤电脑启动过程详解1.当按下电源开关时,电源就开始向主板和其它设备供电,这时电压还不太稳定,主板上的控制芯片组会向CPU发生并保持一个RESET(重置)信号,让CPU内部自动恢复到初始状态,但CPU在些刻不会马上执行指令,当芯片组检查到电源已经开始稳定供电了(当然从不稳定,到稳定的过程只是一瞬间的事情)它便撤去RESET信号(如果是手工按下电脑面板上的RESET按钮来重启机器,那么松开该按钮时芯片组就会撤去RESET信号)CPU马上从地址FFFF0H处开始执行指令,这个地址实际在系统BIOS的地址范围内,无论是Award BIOS,还是AMI BIOS,在这里的只是一条跳转指令,跳到系统BIOS中真正的启动代码处。
2.系统BIOS的启动代码首先要做的事情就进行POST(Power-On Self Test,加电后自检),POST的主要任务是检查系统中一些关键设备是否存在和是否正常工作,例如内存和显卡等设备.由于POST是最早进行的检查过程,此时显卡还没有初始化,如果系统BIOS在进行POST的过程中发现了些致命错误,例如没有找到内存或内存有问题(此时只会检查640KB常规内存),那么系统BIOS就会直接控制嗽叭发生声音来报告错误,声音的长短和次数代表了错误的类型.在正常情况下,POST过程进行的非常快,我们几乎无法感觉到它的存在,POST结束之后就会调用其它代码来进行更完整的硬件检测。

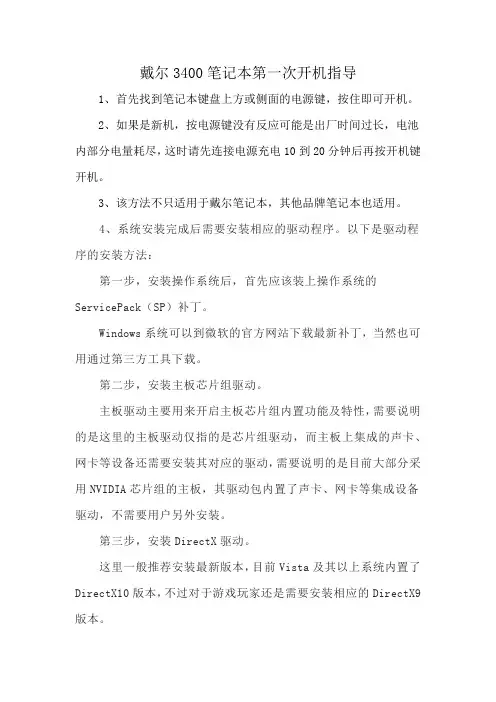

戴尔3400笔记本第一次开机指导
戴尔3400笔记本第一次开机指导
1、首先找到笔记本键盘上方或侧面的电源键，按住即可开机。
2、如果是新机，按电源键没有反应可能是出厂时间过长，电池内部分电量耗尽，这时请先连接电源充电10到20分钟后再按开机键开机。
3、该方法不只适用于戴尔笔记本，其他品牌笔记本也适用。
4、系统安装完成后需要安装相应的驱动程序。
以下是驱动程序的安装方法：
第一步，安装操作系统后，首先应该装上操作系统的ServicePack（SP）补丁。
Windows系统可以到微软的官方网站下载最新补丁，当然也可用通过第三方工具下载。
第二步，安装主板芯片组驱动。
主板驱动主要用来开启主板芯片组内置功能及特性，需要说明的是这里的主板驱动仅指的是芯片组驱动，而主板上集成的声卡、网卡等设备还需要安装其对应的驱动，需要说明的是目前大部分采用NVIDIA芯片组的主板，其驱动包内置了声卡、网卡等集成设备驱动，不需要用户另外安装。
第三步，安装DirectX驱动。
这里一般推荐安装最新版本，目前Vista及其以上系统内置了DirectX10版本，不过对于游戏玩家还是需要安装相应的DirectX9版本。
第四步，安装显卡驱动。
之所以把显卡放在诸如声卡、网卡等其他设备前面，是因为安装显卡驱动后，不仅能够提供更为舒适的操作界面，还能减少黑屏死机的几率。
第五步，安装声卡网卡等插在主板上的其他设备驱动。
第六步，安装打印机、扫描仪等其他外设驱动。
按照这样的顺序安装就能使系统文件合理搭配，协同工作，充分发挥系统的整体性能。
笔记本电脑怎么开机教程Dell
笔记本电脑怎么开机教程Dell
1.准备工作
在教你如何开启戴尔（Dell）笔记本电脑前，首先确保你已经具备以下几点： - 已经购买了一台戴尔笔记本电脑。
- 笔记本电脑已经充电，并且插入了电源适配器。
- 熟悉电脑的外观，了解电源按钮的位置。
2. 开启戴尔笔记本电脑
步骤如下： 1. 打开笔记本电脑的显示屏盖子，确保屏幕处于打开状态。
2. 在
笔记本电脑的侧面或前面板上找到电源按钮，通常是一个圆形按钮，位于机身的侧面或前面。
3. 按下电源按钮并保持几秒钟，直到你听到电脑发出启动声音或看到
屏幕亮起。
4. 在屏幕上看到戴尔（Dell）品牌标志后，意味着电脑已经开始开机启动了。
5. 等待系统加载完毕，你将看到桌面界面出现，随后你可以开始使用你的
戴尔笔记本电脑了。
3. 关机戴尔笔记本电脑
当你使用完戴尔笔记本电脑后，也需要正确地关闭电脑。
步骤如下： 1. 点击屏幕左下角的“开始”按钮。
2. 选择“关机”选项。
3. 等待系统关闭完成，直到电脑完全关闭。
4. 断开电源适配器，关闭屏幕盖子。
4. 注意事项
•不要频繁开关电脑，这会对硬件造成损坏。
•在关闭电脑前，保存好你的工作并退出所有程序。
•在电脑开机时，不要频繁按下电源按钮，等待系统自动启动。
希望上述关于如何开启戴尔笔记本电脑的教程对你有所帮助。
立足于实践，熟
能习之，相信你会轻松上手戴尔笔记本电脑的使用。
电脑开机全过程范文
电脑开机全过程范文电脑开机是我们日常生活中经常进行的操作之一、在数据中心、办公室、家庭等各个场景中都有电脑开机的需求。
本文将详细介绍电脑开机的全过程，从硬件启动、固件初始化到操作系统加载和应用程序启动。
一、硬件启动当我们按下电源按钮时，开始了电脑的开机过程。
首先，电源会将电流传输到主板，激活主板上的电源管理芯片。
电源管理芯片会向主板上的其他硬件组件提供电源，确保它们正常工作。
接下来，主板会向其他硬件组件发送启动信号。
这些硬件组件包括处理器、内存、硬盘驱动器、显卡等。
主板通过总线系统与这些硬件组件进行通信，确保它们在开机过程中运行正常。
二、固件初始化当硬件启动完成后，主板会开始初始化固件。
固件是嵌入在主板上的一组软件，包括基本输入输出系统（BIOS）或统一扩展固件接口（UEFI）。
在固件初始化的过程中，固件会检测硬件组件是否运行正常。
它还会执行一些自检程序，例如检查内存是否存在错误。
如果出现任何问题，固件会发出警报，例如蜂鸣声或显示错误信息。
三、加载操作系统固件初始化完成后，主板会加载操作系统。
在传统的BIOS中，操作系统通常存储在硬盘驱动器上的引导扇区中。
而在UEFI中，操作系统通常存储在专用的EFI系统分区中。
主板会读取硬盘驱动器或EFI系统分区中的引导扇区，并将其中的引导加载程序（Boot Loader）加载到内存中。
引导加载程序会检测并加载操作系统的核心文件，例如Windows的ntldr或Linux的GRUB。
四、启动操作系统引导加载程序将操作系统核心文件加载到内存后，开始启动操作系统。
操作系统会进行一系列的初始化和配置，包括初始化硬件设备、加载驱动程序、创建用户界面等。
在操作系统初始化完成后，系统会展示登录界面或桌面，等待用户输入。
五、应用程序启动当用户登录操作系统后，系统会加载用户自定义的应用程序和系统预装的应用程序。
这些应用程序会根据用户的设置或默认配置运行，并提供各种功能和服务。
戴尔D620上电时序
D620上电顺序RTC_CELL 主板钮扣电池电压3.3V 给EMC4000，ICH7，MEC5004供电＋DC_IN 电源适配器电压输入﹒﹒＋SDC_IN ＋DC_IN通过一个0欧姆电阻得到＋SDC_IN ＋PWR_SRC ＋SDC_IN或电池电压通过自动切换电路得到，此电压为所有单元提供电力支持ALWON MEC5004芯片（EC）向系统供电芯片发出一个ALWON信号，打开系统供电芯片SHDN开关THERM_STP﹟ EMC4000芯片SYS_SHDN#脚发出此信号,与ALWON一起去打开系统供电芯片SHDN+3VALW 系统供电芯片SHDN打开后,内部变压产生3.3V 线性电压MAX8734，脚27出+5VALW 系统供电芯片SHDN打开后,内部变压产生5V 线性电压 MAX8734，脚15出ACAV_IN 充电芯片检测到+DC_IN电压,由ACOK脚向EC 发出一个可充电信号,同时此信号会到达自动切换电路,让+SDC_IN作为PWR_SRC的提供者,无此信号时由电池供电充电芯片MAX8731，脚13出VCCIRST MEC5004芯片的VCC1脚得到+3VALW的3.3V 电压POWER_SW# 电源开关或键盘产生的一个低电压信号,EC芯片接收此开机信号 EC脚126，127收SUS_ON EC芯片收到开机信号后,向系统供电芯片发出SUS_ON信号,以打开ON3,ON5 EC脚94出+5VSUS 系统供电芯片ON5打开后,5V部分开始工作,产生5V的SUS电压 MAX8734，脚4收脚21出+15VSUS 5VSUS通过变压器产生15V的SUS电压+3VSUS 系统供电芯片ON3打开后, 3V部分开始工作,产生3.3V的SUS电压 MAX8734，脚3收脚27出SUSPWROK_5v 系统供电芯片正常工作后,发出一个PGD复位信号 MAX8734，脚2出+1.8VSUS 内存供电芯片工作产生1.8V的SUS电压 ISL88550，脚27收到MAX8734的信号，19脚出SUSPWROK_1P8v 内存供电芯片发出一个PGD信号 ISL88550，脚5出SUSPWROK 所有SUS电源的复位信号汇聚到一起产生SUSPWROK信号,由EMC4000和南桥接收 EMC脚21SIO_SLP_S5# 南桥向EC发出的一个信号 EC脚97收SIO_SLP_S3# 南桥向EC发出的一个信号 EC脚98收RUN_ON EC芯片向各供电单元发出的一个RUN打开信号 EC脚95出+5VRUN RUNON信号导通MOS管,自+5VSUS得到+5VRUN+1.8VRUN RUNON信号导通MOS管,自+1.8VSUS得到+1.8VRUN+0.9V_DDR_VTTP RUNON信号打开内存供电芯片,打开0.9V 开关,产生0.9V电压 ISL88550，脚7收脚12出+VCC_GFX_CORE RUNON信号打开显卡管理芯片 MAX8632，脚27收。
DELL笔记本上电时序
MIC5236-5BM 3 VOUT
ERR
GND GND GND GND
+RTC_PWR5V
C345 10U_25V
+RTC_PWR5V
U26
2
4
VIN EN
MIC5236-3.3BM 3 VOUT
C373
RTC_PWR3_3V
C374 .1U_50V
1
4
1
C375 .1U_50V
C376 1U_25V
+3VSUS
RTCRST#(P13)
VCCRTC
D5
2
1
VCCRTC
R96 1K
2
C571 .047U
D6
2
1
D_3VRTC
1
2
RTC_PWR3_3V
RB751V
CLK_32KX1
R341 10M RTCRST# delay 10-20ms
21Biblioteka R_3VRTCVBIAS
R342 1K
R97
1
C105 2.2U_16V CC1206
D64 2
RB751V 1
2
Binchuan: Binchuan: +RTCSRC supply +RTC_PWR5V +RTCSRC supply +RTC_PWR5V and RTC_PWR3_3V and RTC_PWR3_3V Binchuan: Binchuan: +RTC_PWR5V ->+5VALW +RTC_PWR5V ->+5VALW RTC_PWR3_3V -> +3VALW RTC_PWR3_3V -> +3VALW
笔记本电脑首次开机教程
笔记本电脑首次开机教程
欢迎您购买了全新的笔记本电脑！首次开机是非常重要的一步，让我们一起来了解如何正确地启动您的笔记本电脑吧。
步骤一：准备工作
在启动笔记本电脑之前，请确保您已经准备好以下物品： - 笔记本电脑 - 电源适配器 - 电源线 - 启动指南
步骤二：连接电源
将电源适配器连接到笔记本电脑的电源插口上，然后将另一端插入电源插座。
确保连接稳固无松动。
步骤三：启动笔记本电脑
按下笔记本电脑的开机按钮，通常位于键盘上方或侧面。
待屏幕亮起并显示品牌LOGO时，即表示笔记本电脑已成功启动。
步骤四：设置
首次启动笔记本电脑后，您需要进行一些基本设置，如选择语言、时区、键盘布局等。
按照屏幕上的指引逐步完成设置过程。
步骤五：创建用户账户
在设置完成后，您需要创建一个用户账户。
输入您的用户名和密码，并按照提示完成用户账户的设置。
步骤六：更新系统
为保证系统的稳定性和安全性，建议您在首次启动后立即更新系统。
打开系统设置，找到“更新与安全”选项，并按照提示完成系统更新。
结语
现在，您已经成功地启动了您的笔记本电脑，并完成了基本的设置。
接下来，您可以根据自己的需求安装软件、调整设置，让这台笔记本电脑尽可能符合您的使用习惯。
祝您使用愉快！
以上就是笔记本电脑首次开机的详细教程，希望对您有所帮助！愿您在使用新设备的过程中尽情探索和享受科技所带来的便利和乐趣。
dell d600系列上电原理(很详细)
一基本知识
•ห้องสมุดไป่ตู้MOSFET • 所谓MOSFET指的是金属－氧化－半导体
（ (Metal-Oxide-Semiconductor Field-Effect Transistor）组成．其结构就如同字面上的意义是 由金属，氧化层及半导体构成．包括NMOS和 PMOS．若將这二种MOS合在一起使用则称为互 补式金属半导体，即MOSFET CMOS （Complementary MOS）。 • CMOS的优点为操作比较省电，因此一般电路布 局设计就是以CMOS为基本单元來设计。
